1 Avloppsreningens viktiga funktioner Kretsloppsanpassade avloppslösningar i skärgården Ebba af Petersens, WRS Uppsala AB, ebba.af.petersens@wrs.se Yrkeshögskolan Novia, Ekenäs, Raseborg 8 maj 2012 Hindra smittspridning via avlopp Återföra näring till jordbruket Minska utsläpp till vattendrag Illustration: Peter Ridderstolpe, WRS Varför kretslopp? Exempel på tillgänglig avloppsteknik som möjliggör utnyttjande av näringsämnen i avloppsvattnet för skärgårdsbyar i tre olika skalor. Återvinning av näring fosfor, kväve mm Kretslopp = rätt sak på rätt plats istället för fel! Källsortering = minimalt utsläpp av smittämnen Avloppslösning med hög kretsloppspotential ofta robust Möjlighet till lokal näringslivsutveckling Vad innehåller avlopp från hushåll? Spolvatten från toalett Badvatten Disk- och Tvättvatten Övergödning - Rätt sak på fel plats! Smittämnen Syreförbrukande ämnen Gödande ämnen Miljöskadliga ämnen Illustration: Peter Ridderstolpe, WRS 1

kretslopp? Exempel på tillgänglig avloppsteknik som möjliggör utnyttjande av näringsämnen i avloppsvattnet för skärgårdsbyar i tre olika skalor.

2 Det finns olika sätt att uppnå kretslopp: Sortera ut vid källan: urin, klosettvatten Bevattning: avloppsvatten blir gödselvatten Kemisk fällning: fosforrikt slam Material som binder fosfor Illustration: Peter Ridderstolpe, WRS Vilka krav ska avloppslösningarna klara? Parameter Krav/Kriterier Miljöskydd Reduktion: 90 % BOD, 85 % fosfor, 40 % kväve Kretslopp Lukt- och smittskydd Ekonomi Energi- och resursanvändning Brukaraspekter Organisation Teknik Minst 50 % av fosfor, gärna andra näringsämnen Ej lukt, skydd mot smittspridning Rimlig kostnad i förhållande till kommunal anslutningsavgift Energieffektiv, rimlig resursförbrukning Användarvänliga lösningar I första hand gemensamma anläggningar. Robust, klara belastningsvariationer Närsalter i avloppsvatten Lilla skalan: 5-10 fastigheter 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% Kväve Fosfor Kalium Flöde BDT-vatten Fekalier Urin Individuell uppsamling av klosettvatten i sluten tank + rening av bad-, diskoch tvättvatten Gemensam behandling i sprayfilter och fosforfilter Lilla skalan: Sluten tank för klosettvatten och BDT-behandling Vanlig toalett 6 l/spolning 13 m3/person,år Vakuumtoalett 0,7 l/spolning 1,5 m3/person,år 2

Parameter Krav/Kriterier Miljöskydd Reduktion: 90 % BOD, 85 % fosfor, 40 % kväve Kretslopp Lukt- och smittskydd Ekonomi Energi- och resursanvändning Brukaraspekter Organisation Teknik Minst 50 % av

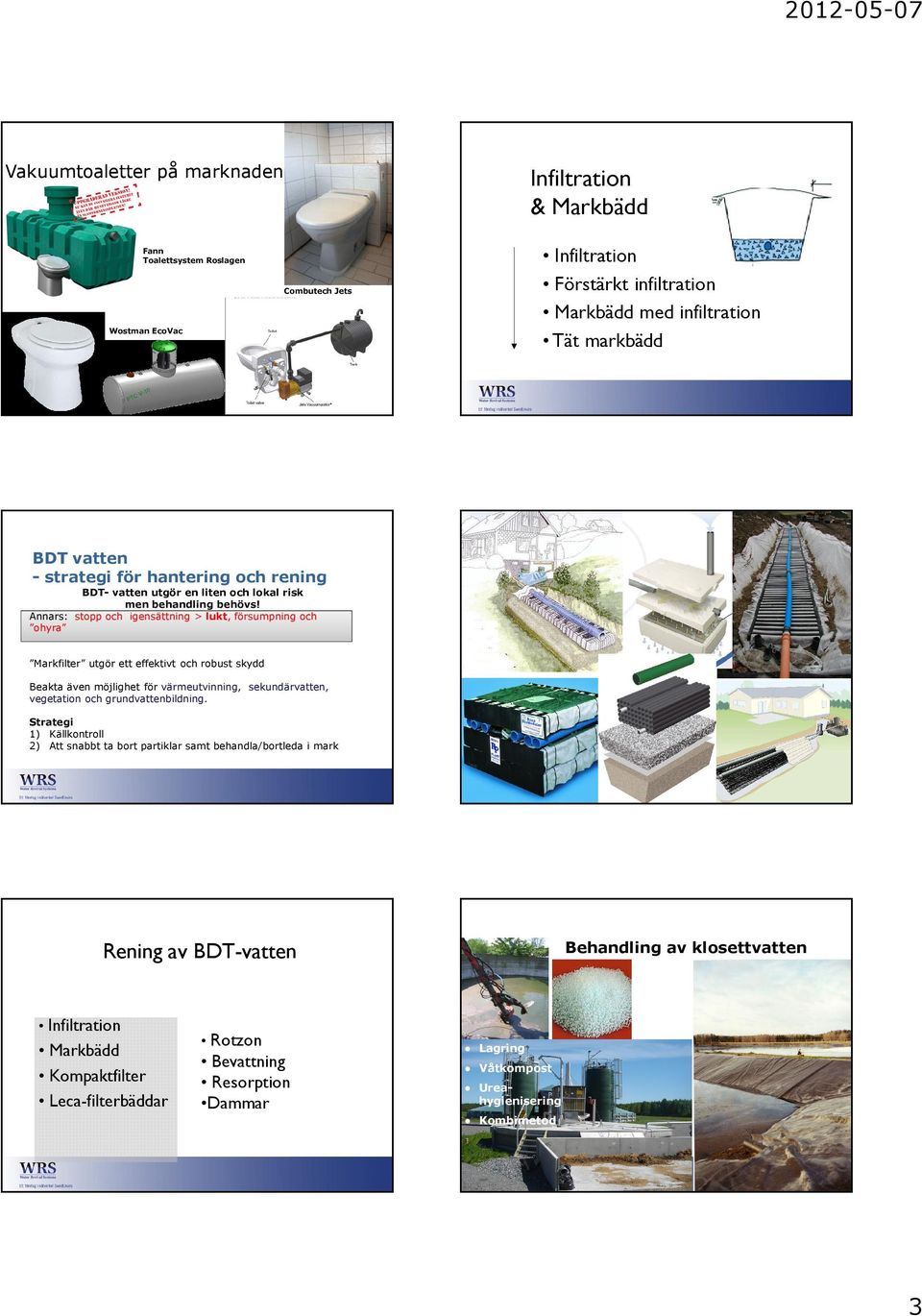

3 Vakuumtoaletter på marknaden Infiltration & Markbädd Fann Toalettsystem Roslagen Wostman EcoVac Combutech Jets Infiltration Förstärkt infiltration Markbädd med infiltration Tät markbädd BDT vatten - strategi för hantering och rening BDT- vatten utgör en liten och lokal risk men behandling behövs! Annars: stopp och igensättning > lukt, försumpning och ohyra Markfilter utgör ett effektivt och robust skydd Beakta även möjlighet för värmeutvinning, sekundärvatten, vegetation och grundvattenbildning. Strategi 1) Källkontroll 2) Att snabbt ta bort partiklar samt behandla/bortleda i mark Rening av BDT-vatten Behandling av klosettvatten Infiltration Markbädd Kompaktfilter Leca-filterbäddar Rotzon Bevattning Resorption Dammar Lagring Våtkompost Ureahygienisering Kombimetod 3

Annars: stopp och igensättning > lukt, försumpning och ohyra Markfilter utgör ett effektivt och robust skydd Beakta även möjlighet för värmeutvinning, sekundärvatten, vegetation och

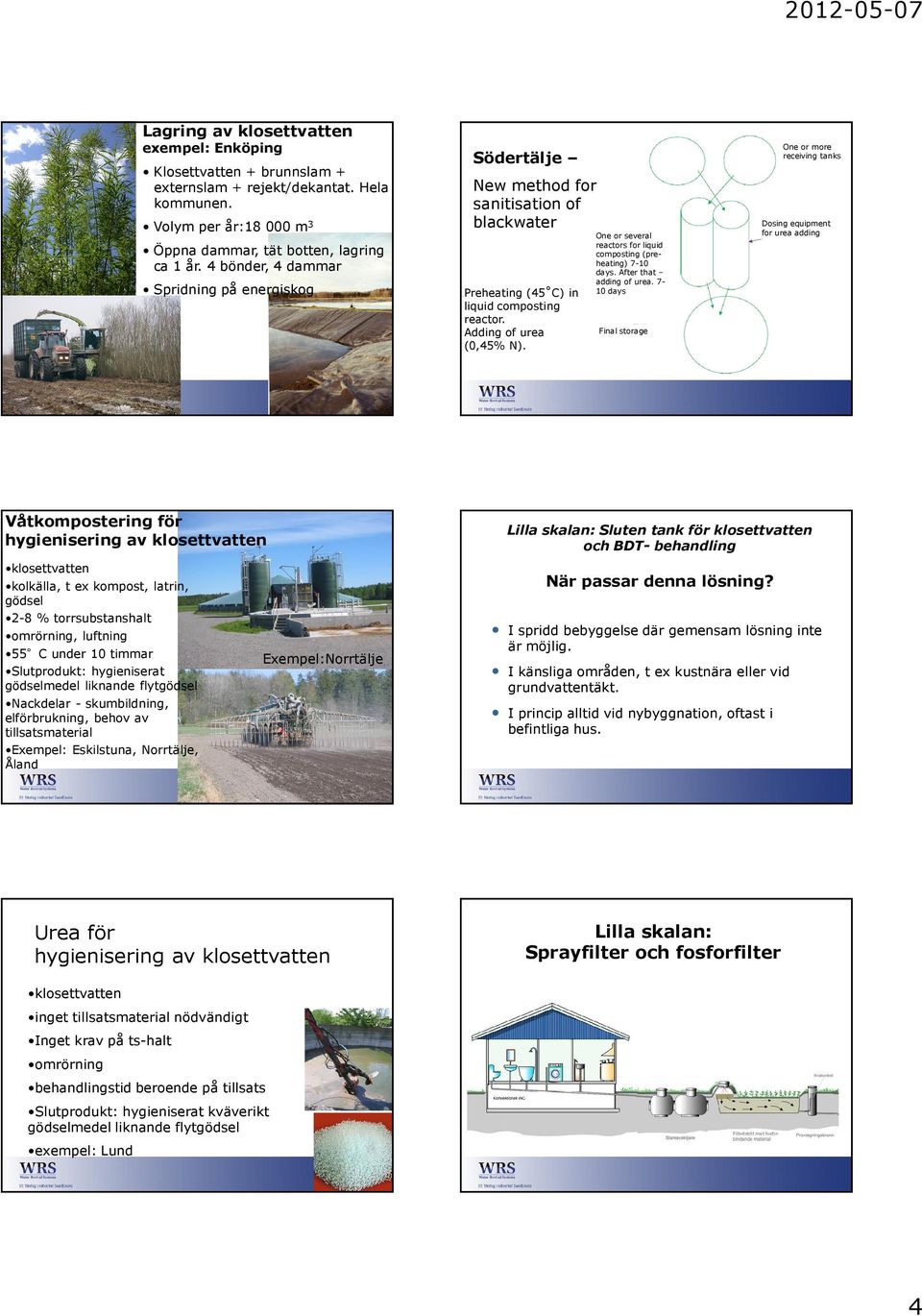

Lagring av klosettvatten exempel: Enköping Klosettvatten + brunnslam + externslam + rejekt/dekantat. Hela kommunen. Volym per år:18 000 m 3 Öppna dammar, tät botten, lagring ca 1 år.

4 Lagring av klosettvatten exempel: Enköping Klosettvatten + brunnslam + externslam + rejekt/dekantat. Hela kommunen. Volym per år: m 3 Öppna dammar, tät botten, lagring ca 1 år. 4 bönder, 4 dammar Spridning på energiskog Södertälje New method for sanitisation of blackwater Preheating (45 C) in liquid composting reactor. Adding of urea (0,45% N). One or several reactors for liquid composting (preheating) 7-10 days. After that adding of urea days Final storage One or more receiving tanks Dosing equipment for urea adding Våtkompostering för hygienisering av klosettvatten klosettvatten kolkälla, t ex kompost, latrin, gödsel 2-8 % torrsubstanshalt omrörning, luftning 55 C under 10 timmar Slutprodukt: hygieniserat gödselmedel liknande flytgödsel Nackdelar - skumbildning, elförbrukning, behov av tillsatsmaterial Exempel: Eskilstuna, Norrtälje, Åland Exempel:Norrtälje Lilla skalan: Sluten tank för klosettvatten och BDT- behandling När passar denna lösning? I spridd bebyggelse där gemensam lösning inte är möjlig. I känsliga områden, t ex kustnära eller vid grundvattentäkt. I princip alltid vid nybyggnation, oftast i befintliga hus. Urea för hygienisering av klosettvatten Lilla skalan: Sprayfilter och fosforfilter klosettvatten inget tillsatsmaterial nödvändigt Inget krav på ts-halt omrörning behandlingstid beroende på tillsats Slutprodukt: hygieniserat kväverikt gödselmedel liknande flytgödsel exempel: Lund 4

One or several reactors for liquid composting (preheating) 7-10 days. After that adding of urea.

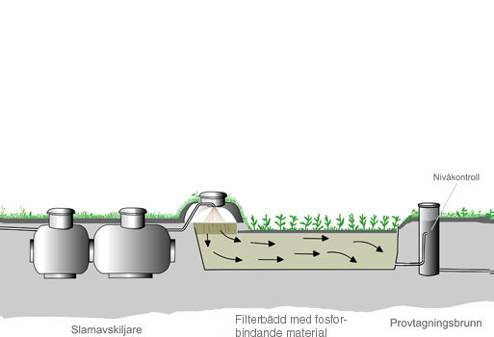

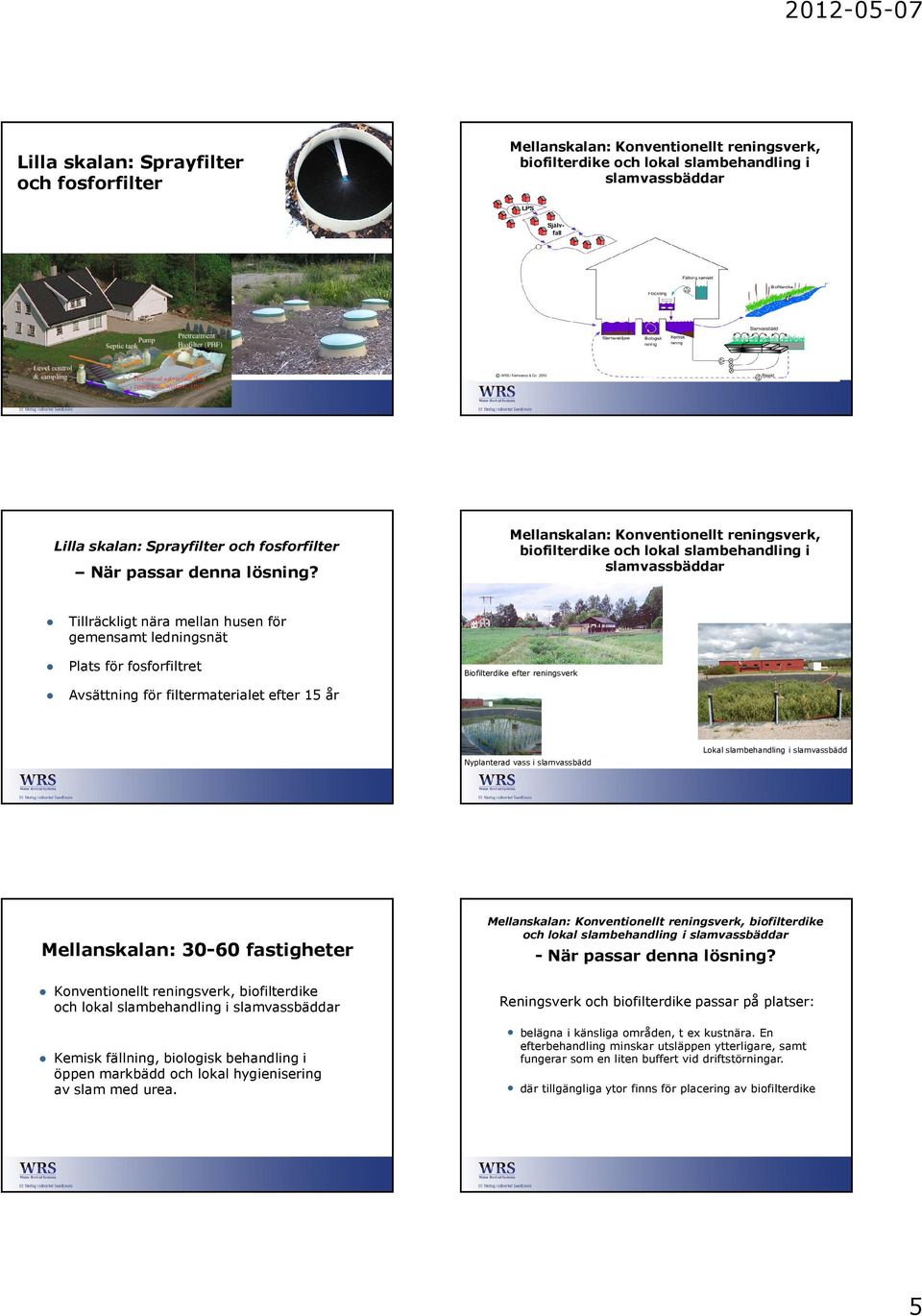

5 Lilla skalan: Sprayfilter och fosforfilter Mellanskalan: Konventionellt reningsverk, biofilterdike och lokal slambehandling i slamvassbäddar Lilla skalan: Sprayfilter och fosforfilter När passar denna lösning? Mellanskalan: Konventionellt reningsverk, biofilterdike och lokal slambehandling i slamvassbäddar Tillräckligt nära mellan husen för gemensamt ledningsnät Plats för fosforfiltret Avsättning för filtermaterialet efter 15 år Biofilterdike efter reningsverk Nyplanterad vass i slamvassbädd Lokal slambehandling i slamvassbädd Mellanskalan: fastigheter Konventionellt reningsverk, biofilterdike och lokal slambehandling i slamvassbäddar Kemisk fällning, biologisk behandling i öppen markbädd och lokal hygienisering av slam med urea. Mellanskalan: Konventionellt reningsverk, biofilterdike och lokal slambehandling i slamvassbäddar a Reningsverk och biofilterdike passar på platser: belägna i känsliga områden, t ex kustnära. En efterbehandling minskar utsläppen ytterligare, samt fungerar som en liten buffert vid driftstörningar. där tillgängliga ytor finns för placering av biofilterdike 5

Mellanskalan: Konventionellt reningsverk, biofilterdike och lokal slambehandling i slamvassbäddar Tillräckligt nära mellan husen för gemensamt ledningsnät Plats för fosforfiltret Avsättning för

6 Mellanskalan: Konventionellt reningsverk, biofilterdike och lokal slambehandling i slamvassbäddar a Mellanskalan: Kemisk fällning, öppen markbädd och lokal slambehandling Slamvassbäddar är lämpliga på platser: där det finns tillgängliga ytor i närheten av reningsverket, för placering av bäddarna. där belastningen inte är så hög, dvs i mindre byar och grupper av hus. Bäddarna är relativt ytkrävande. varifrån slammet annars måste transporteras långa sträckor till närmaste behandling/omhändertagande. där det finns avsättning för behandlat slam, t ex inom jordbruk eller för tillverkning av jord. Plats för markbädden Passar bra när mängden vatten varierar, t.ex. med många fritidsboende Slamhanteringen kan anpassas till lokala förutsättningar Mellanskalan: Kemisk fällning, öppen markbädd och lokal slambehandling Stora skalan: fastigheter Befintligt reningsverk och efterföljande våtmark. Lokal slambehandling möjlig. Bevattning av energiskog sommartid och lagring vintertid Mellanskalan: Kemisk fällning, öppen markbädd och lokal slambehandling Stora skalan: Befintligt reningsverk och efterföljande våtmark 6

Bäddarna är relativt ytkrävande. varifrån slammet annars måste transporteras långa sträckor till närmaste behandling/omhändertagande.

7 Stora skalan: Befintligt reningsverk och efterföljande våtmark. Stora skalan: Bevattning sommartid och lagring vintertid Våtmark Alhagen, Nynäshamn, pe, 28 ha. Oxelösunds våtmark, pe, 20 ha. Trosa Våtmark, 5000 pe, 6 ha. Bilder från Dahn Rosenquist, Laqua treatment AB Stora skalan: Befintligt reningsverk och efterföljande våtmark Där det finns tillgängliga ytor i närheten av reningsverket, för placering av våtmarken I känsliga områden, t ex kustnära. En efterbehandling i våtmark minskar utsläppen ytterligare, samt fungerar som en buffert vid driftstörningar. Bonus: rekreation, fågelliv, biologisk mångfald. Stora skalan: Bevattning sommartid, lagring vintertid Rätt markförutsättningar för odling och bevattning Långsiktig drift av bevattningen och odlingen Användning av energiråvaran Passar bra när mängden vatten varierar, t.ex. med många fritidsboende Stora skalan: Bevattning sommartid och lagring vintertid Hur kan kommunen främja kretslopp av näring från avloppsvatten? Stödja fastighetsägare och byar vid val av avloppslösning Lantbruket delaktigt vid val av kretsloppssystem i kommunen Samordna hämtningssystem för olika avloppsfraktioner Ev vara ansvarig för behandling av en eller flera avloppsfraktioner Gå före i kommunens egna byggnader! 7

Bilder från Dahn Rosenquist, Laqua treatment AB Stora skalan: Befintligt reningsverk och efterföljande våtmark Där det finns tillgängliga ytor i närheten av reningsverket, för placering av våtmarken

8 Utgå från platsens förutsättningar när du väljer teknik: Mark, grundvatten, topografi, närhet till hav, vattendrag mm Dricksvattnet! Bebyggelse Avsättning för avloppsfraktioner Studera flera alternativ Kom ihåg den långsiktiga driften! Illustration: Peter Ridderstolpe, WRS Sammanfattning Miljöskydd, smittskydd, kretslopp! Kretslopp ofta lika med smittskydd o miljöskydd Olika sätt att uppnå kretslopp stora möjligheter att anpassa till lokala förutsättningar Bra avlopp viktigt för landsbygdens utveckling Tack för er uppmärksamhet! 8

Illustration: Peter Ridderstolpe, WRS Sammanfattning Miljöskydd, smittskydd, kretslopp!
