1 Att planera för enskilt avlopp Informationsmaterial från Miljö- och hälsoskyddsavdelningen Januari 2009

2 Innehållsförteckning 1. VARFÖR BEHÖVS EN AVLOPPSANLÄGGNING? BESTÄMMELSER OM ENSKILDA AVLOPP Hög eller Normal skyddsnivå OLIKA TYPER AV AVLOPPSANLÄGGNINGAR Slamavskiljare Renande system Infiltrationsanläggningar Markbäddar Minireningsverk Kretsloppsanpassade avloppslösningar Sluten tank ANSÖK OM AVLOPPSANLÄGGNING STEG FÖR STEG HANDLINGAR SOM SKA SKICKAS IN TILL BYGG- OCH MILJÖFÖRVALTNINGEN Kartunderlag Anläggningsritning Förundersökningsblankett Grannyttrande FÖRSLAG PÅ LABORATORIER SOM UTFÖR JORDANALYS FÖRSLAG PÅ KONSULTER FÖR PROJEKTERING AV SMÅ AVLOPPSANLÄGGNINGAR FÖR ETT ELLER FLERA HUSHÅLL KONTAKT

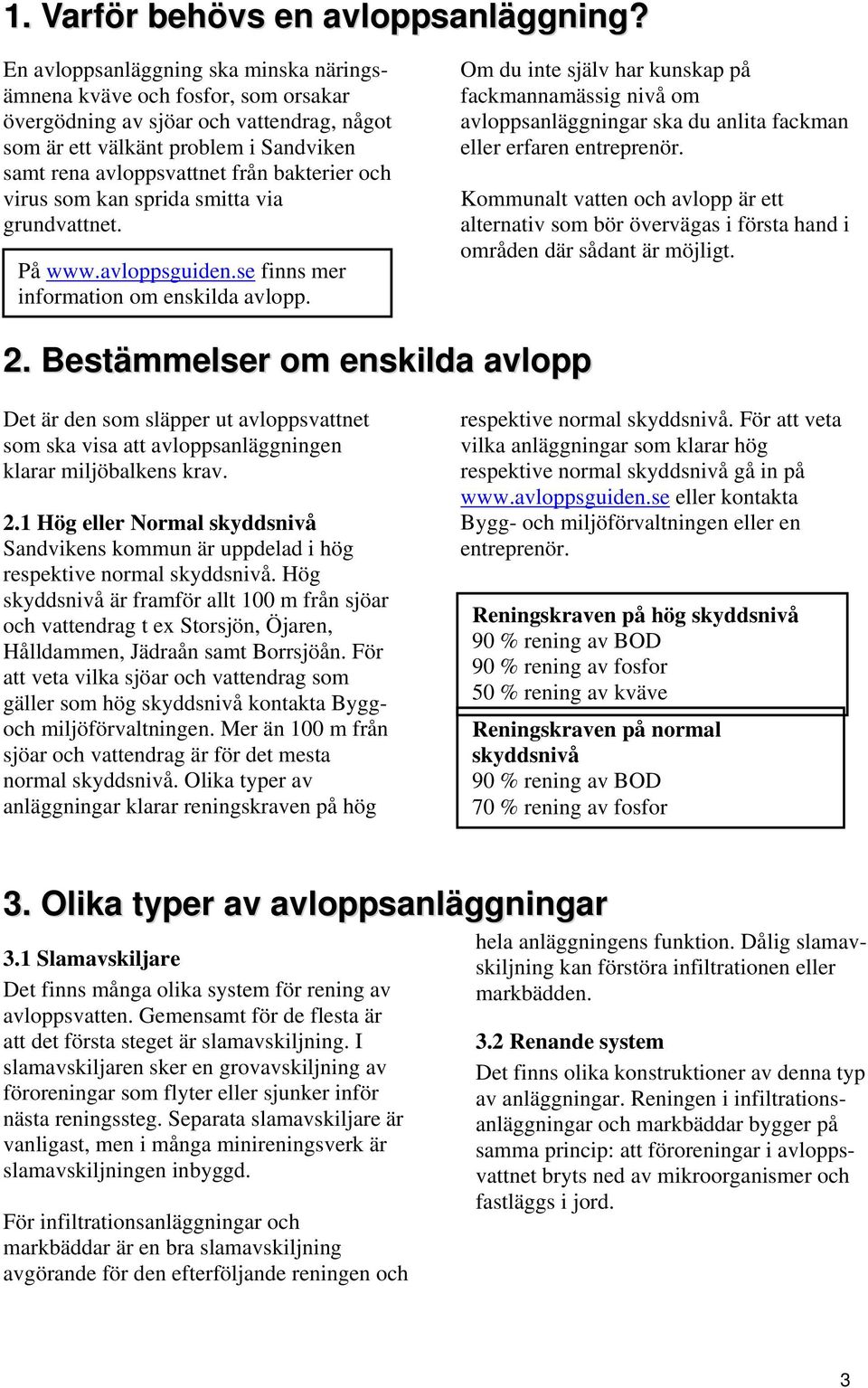

3 1. Varför behövs en avloppsanläggning? En avloppsanläggning ska minska näringsämnena kväve och fosfor, som orsakar övergödning av sjöar och vattendrag, något som är ett välkänt problem i Sandviken samt rena avloppsvattnet från bakterier och virus som kan sprida smitta via grundvattnet. På finns mer information om enskilda avlopp. Om du inte själv har kunskap på fackmannamässig nivå om avloppsanläggningar ska du anlita fackman eller erfaren entreprenör. Kommunalt vatten och avlopp är ett alternativ som bör övervägas i första hand i områden där sådant är möjligt. 2. Bestämmelser om enskilda avlopp Det är den som släpper ut avloppsvattnet som ska visa att avloppsanläggningen klarar miljöbalkens krav. 2.1 Hög eller Normal skyddsnivå Sandvikens kommun är uppdelad i hög respektive normal skyddsnivå. Hög skyddsnivå är framför allt 100 m från sjöar och vattendrag t ex Storsjön, Öjaren, Hålldammen, Jädraån samt Borrsjöån. För att veta vilka sjöar och vattendrag som gäller som hög skyddsnivå kontakta Byggoch miljöförvaltningen. Mer än 100 m från sjöar och vattendrag är för det mesta normal skyddsnivå. Olika typer av anläggningar klarar reningskraven på hög respektive normal skyddsnivå. För att veta vilka anläggningar som klarar hög respektive normal skyddsnivå gå in på eller kontakta Bygg- och miljöförvaltningen eller en entreprenör. Reningskraven på hög skyddsnivå 90 % rening av BOD 90 % rening av fosfor 50 % rening av kväve Reningskraven på normal skyddsnivå 90 % rening av BOD 70 % rening av fosfor 3. Olika typer av avloppsanläggningar 3.1 Slamavskiljare Det finns många olika system för rening av avloppsvatten. Gemensamt för de flesta är att det första steget är slamavskiljning. I slamavskiljaren sker en grovavskiljning av föroreningar som flyter eller sjunker inför nästa reningssteg. Separata slamavskiljare är vanligast, men i många minireningsverk är slamavskiljningen inbyggd. För infiltrationsanläggningar och markbäddar är en bra slamavskiljning avgörande för den efterföljande reningen och hela anläggningens funktion. Dålig slamavskiljning kan förstöra infiltrationen eller markbädden. 3.2 Renande system Det finns olika konstruktioner av denna typ av anläggningar. Reningen i infiltrationsanläggningar och markbäddar bygger på samma princip: att föroreningar i avloppsvattnet bryts ned av mikroorganismer och fastläggs i jord. 3

4 3.3 Infiltrationsanläggningar Infiltration är en anläggning där avloppsvattnet renas i de naturliga jordlagren. Det sker ingen uppsamling av det renade vattnet, vilket går till grundvattnet via marklagret. Infiltration fungerar därför endast i genomsläpplig jord där djupet till grundvatten, berg eller täta skikt av lera och dylikt är tillräckligt. Efter rening i slamavskiljare sprids avloppsvattnet med hjälp av spridningsledningar i ett s.k. spridningslager i marken. Under spridningslagret tillväxer en s.k. biohud av mikroorganismer som renar avloppsvattnet från organiska föroreningar. Andra föroreningar som fosfor fastläggs i jorden. När avloppsvattnet når grundvattnet ska det vara renat på bl.a. bakterier och fosfor. 3.4 Markbäddar En markbädd kan vara en lösning när jordlagren består av täta material som lera. I en markbädd filtreras och renas avloppsvattnet, efter slamavskiljning, i en uppbyggd filterbädd av så kallad markbäddssand. Under sandbädden samlas det renade avloppsvattnet upp och avleds till ett efterpoleringssteg i form av en infiltration eller dylikt. För att sedan ledas till ett lämpligt vattendrag eller dike. Är WC påkopplad behövs extra rening av fosfor, genom absorbentmaterial, indosering av fällningskemikalie eller liknande. För att skydda dricksvattenbrunnar kan en markbädd utföras t.ex. med en tät med gummiduk. 3.5 Minireningsverk Minireningsverk är avloppsreningsverk dimensionerade för ett eller flera hushåll. I princip fungerar dom som kommunala reningsverk. Minireningsverken ska ha både biologisk och kemisk rening. Sådana verk klarar i regel hög skyddsnivå. Det renade avloppsvattnet leds till ett efterpoleringssteg i form av en infiltration eller dylikt. Ett serviceavtal bör finnas för minireningsverket och verket ska skötas regelbundet. 3.6 Kretsloppsanpassade avloppslösningar En kretsloppsanpassad avloppslösning är totalt sett miljövänligare och ibland billigare än en konventionell WC med infiltration eller markbädd. En kretsloppsanpassad avloppslösning tillåter att näringsämnena återvinns istället för att belasta miljön. Kännetecknande för sådana system är en låg vattenförbrukning, betraktandet av restprodukter som en värdefull resurs, bättre hygien samt minskad smittospridning och övergödning av närliggande vatten. Återvinningen kan ske på den egna tomten eller genom Gästrike Återvinnare. Det finns ett antal varianter av kretsloppsanpassade avloppslösningar. Det gemensamma kriteriet är att näringsämnena ska kunna återvinnas med så små förluster som möjligt. De flesta avloppslösningar med sorterande tekniklösningar klarar kraven på hög skyddsnivå beroende på val av system. Installeras torrtoalettsystem ska detta anmälas på en särskild blankett till Byggoch miljöförvaltningen. Information om torra toalettsystem och latrinkompostering finns i broschyren Torra toalettsystem och latrinkompostering från Sandvikens kommun. 3.7 Sluten tank Sluten tank för BDT-avlopp är inte godtagbart vid nyavstyckning av tomter eller vid standardhöjning. Detta beror främst på att slutna tankar innebär ökade transporter, vilket medför en onödig belastning på miljön. I fritidshusområden där hög skyddsnivå råder kan WC kopplas till sluten tank. 4

5 4. Ansök om avloppsanläggning steg för steg Har du inte kunskap om hur man planerar, dimensionerar och anlägger avlopp bör du anlita konsult eller erfaren entreprenör inom miljö och VA. Byggoch miljöförvaltningen kan och får inte agera konsult, utan bara ge råd. 1. Tänk igenom hur du bäst ska lösa avloppsfrågan. Några faktorer är: Hög eller normal skyddsnivå, vilken anläggningstyp klarar respektive krav. Antalet personer som ska använda anläggningen, anläggningen ska dimensioneras för minst 5 personer i hushållet och klara ett åretruntutnyttjande. Vad som ska anslutas, t ex WC, BDT eller både WC och BDT-avlopp. Placeringen av anläggningen. Närliggande dricksvattentäkter. Högsta grundvattennivå. Vart ev. spillvattnet ska släppas ut. 2. Provgropar ska grävas för att ge information om grundvattenytans nivå, avstånd till berg samt jordarten. Groparna ska grävas där det bedöms vara den lämpligaste platsen för exempelvis infiltration. Djupet på groparna bör vara minst tre meter för att ge en acceptabel bedömningsgrund. Jordprover ska tas om en infiltration planeras, och det ska tas på ca 1,2 m djup och skickas i väg för analys. 3. Skicka in ansökan eller anmälan till Bygg- och miljöförvaltningen, som granskar handlingarna, utreder och eventuellt begär in kompletteringar om så behövs. 4. Bygg- och miljönämnden fattar ett beslut som skickas till dig. Beslutet innehåller anläggningens villkor m m. Obs! Påbörja inte av avloppsanläggningen innan du har fått beslutet från Bygg- och miljönämnden. 5. Du ansvarar för att avloppsanläggningen anläggs enligt beslutet. Läs beslutet noggrant och se till att din entreprenör och konsult också gör det! 6. Slutbesiktning görs av miljö- och hälsoskyddsinspektör när anläggningen är färdig, innan igenfyllning. Meddela Bygg- och miljöförvaltningen minst tre dagar innan planerat färdigställande. 7. En entreprenörsrapport ska lämnas till Bygg- och miljöförvaltningen. När anläggningen är slutförd undertecknas entreprenörsrapporten av anläggningsentreprenören som skickar med eventuella foton till Bygg- och miljöförvaltningen. 8. Bygg- och miljöförvaltningen granskar entreprenörsrapporten samt eventuella fotografier. Om anläggningen har utförts felaktigt kan Bygg- och miljöförvaltningen kräva att den byggs om. 9. Kopia på entreprenörsrapporten skickas sedan för kännedom till Gästrike Återvinnare så att slamtömning sker av slamavskiljaren. Du som fastighetsägare får även en kopia av entreprenörsrapporten som en bekräftelse på att den har vidarebefordrats till Gästrike Återvinnare. 10. Bygg- och miljöförvaltningen tar ut en avgift för handläggning av tillståndsoch anmälningsärenden. Ändringar/ förbättring av bristfälliga avlopp är kostnadsfria i Sandvikens kommun om dessa inte medför en standardhöjning dvs. en WC-anslutning som inte varit påkopplad tidigare. 11. Ärendet avslutas. 5

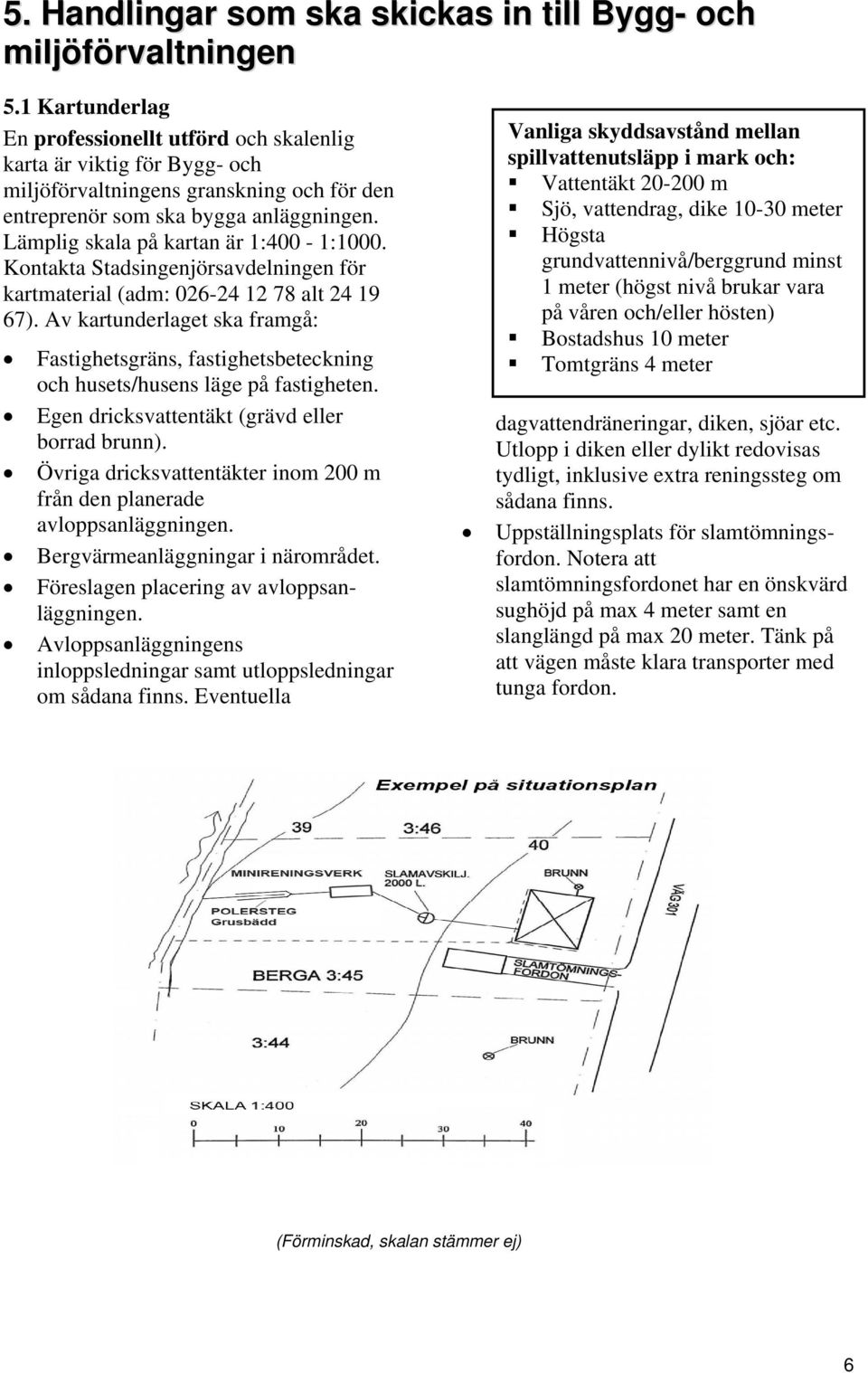

6 5. Handlingar som ska skickas in till Bygg- och miljöförvaltningen 5.1 Kartunderlag En professionellt utförd och skalenlig karta är viktig för Bygg- och miljöförvaltningens granskning och för den entreprenör som ska bygga anläggningen. Lämplig skala på kartan är 1:400-1:1000. Kontakta Stadsingenjörsavdelningen för kartmaterial (adm: alt ). Av kartunderlaget ska framgå: Fastighetsgräns, fastighetsbeteckning och husets/husens läge på fastigheten. Egen dricksvattentäkt (grävd eller borrad brunn). Övriga dricksvattentäkter inom 200 m från den planerade avloppsanläggningen. Bergvärmeanläggningar i närområdet. Föreslagen placering av avloppsanläggningen. Avloppsanläggningens inloppsledningar samt utloppsledningar om sådana finns. Eventuella Vanliga skyddsavstånd mellan spillvattenutsläpp i mark och: Vattentäkt m Sjö, vattendrag, dike meter Högsta grundvattennivå/berggrund minst 1 meter (högst nivå brukar vara på våren och/eller hösten) Bostadshus 10 meter Tomtgräns 4 meter dagvattendräneringar, diken, sjöar etc. Utlopp i diken eller dylikt redovisas tydligt, inklusive extra reningssteg om sådana finns. Uppställningsplats för slamtömningsfordon. Notera att slamtömningsfordonet har en önskvärd sughöjd på max 4 meter samt en slanglängd på max 20 meter. Tänk på att vägen måste klara transporter med tunga fordon. (Förminskad, skalan stämmer ej) 6

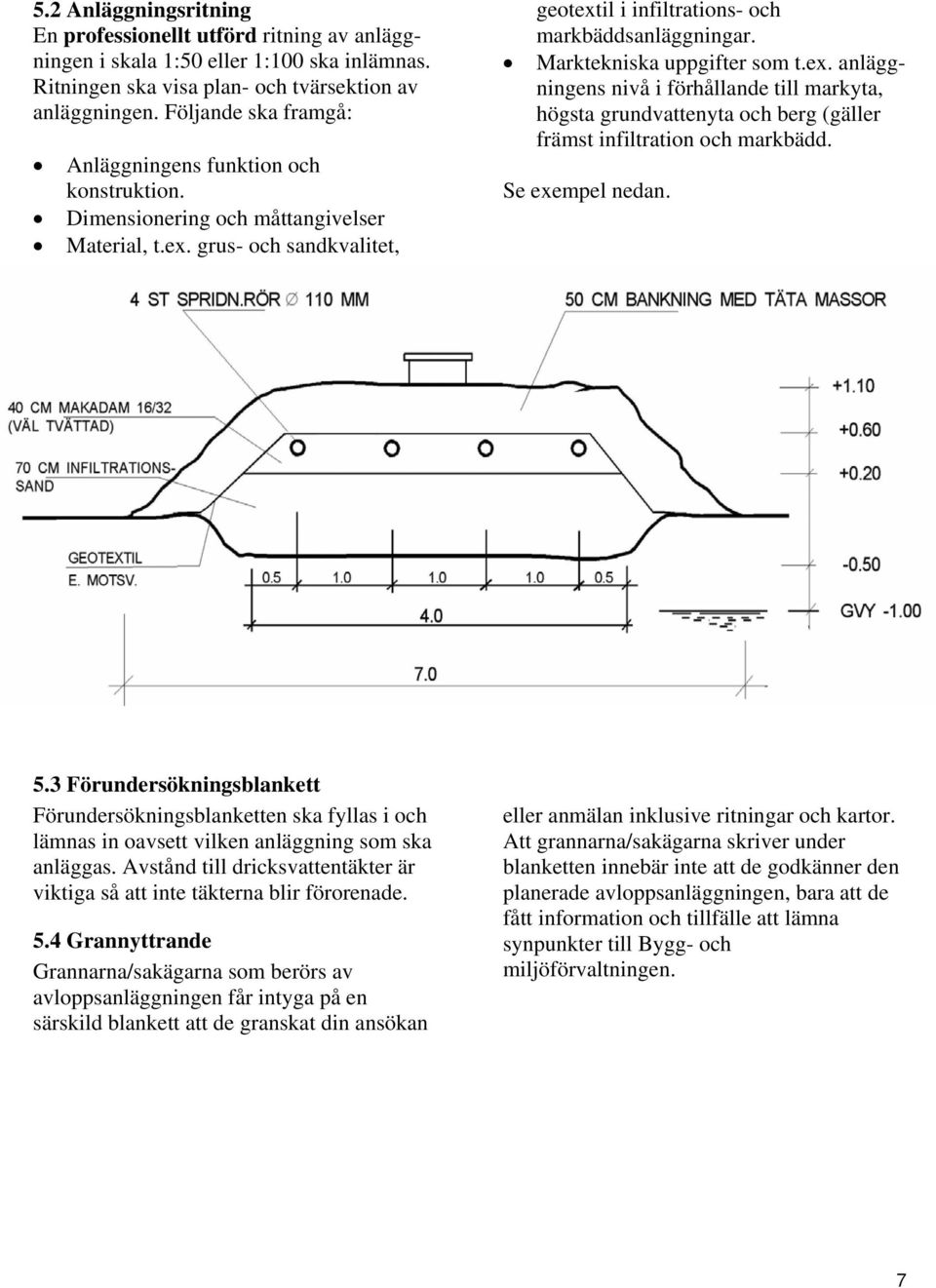

7 5.2 Anläggningsritning En professionellt utförd ritning av anläggningen i skala 1:50 eller 1:100 ska inlämnas. Ritningen ska visa plan- och tvärsektion av anläggningen. Följande ska framgå: Anläggningens funktion och konstruktion. Dimensionering och måttangivelser Material, t.ex. grus- och sandkvalitet, geotextil i infiltrations- och markbäddsanläggningar. Marktekniska uppgifter som t.ex. anläggningens nivå i förhållande till markyta, högsta grundvattenyta och berg (gäller främst infiltration och markbädd. Se exempel nedan. 5.3 Förundersökningsblankett Förundersökningsblanketten ska fyllas i och lämnas in oavsett vilken anläggning som ska anläggas. Avstånd till dricksvattentäkter är viktiga så att inte täkterna blir förorenade. 5.4 Grannyttrande Grannarna/sakägarna som berörs av avloppsanläggningen får intyga på en särskild blankett att de granskat din ansökan eller anmälan inklusive ritningar och kartor. Att grannarna/sakägarna skriver under blanketten innebär inte att de godkänner den planerade avloppsanläggningen, bara att de fått information och tillfälle att lämna synpunkter till Bygg- och miljöförvaltningen. 7

8 6. Förslag på laboratorier som utför jordanalys A G - Analys, Baldersgatan 15, Sandviken Tfn: Marklunds Byggnadsvaru AB, Gammelstillavägen 14, Torsåker Tfn: Förslag på konsulter för projektering av små avloppsanläggningar för ett eller flera hushåll. DIGIMAN AB, Gubbäcksvägen 31, Gävle Rolf Magnusson Tel SANTEK- MASKIN, Gävlevägen 57 D, Sandviken Göran Persson Tel UVAT, Norra Stiftelsevägen 4, Hedesunda Arne Löf Tel Fler konsulter finns i Gula sidorna. Entreprenörer som kan anlitas för grävning, anläggning av avloppsanläggningar kan hittas i Gula sidorna. 8. Kontakt Bygg- och miljöförvaltningen, Odengatan 37, Sandviken. Tfn reception, miljo.halsa@sandviken.se eller Gästrike Återvinnare, Utmarksvägen 16, Box 722, Gävle. Tfn , 8
