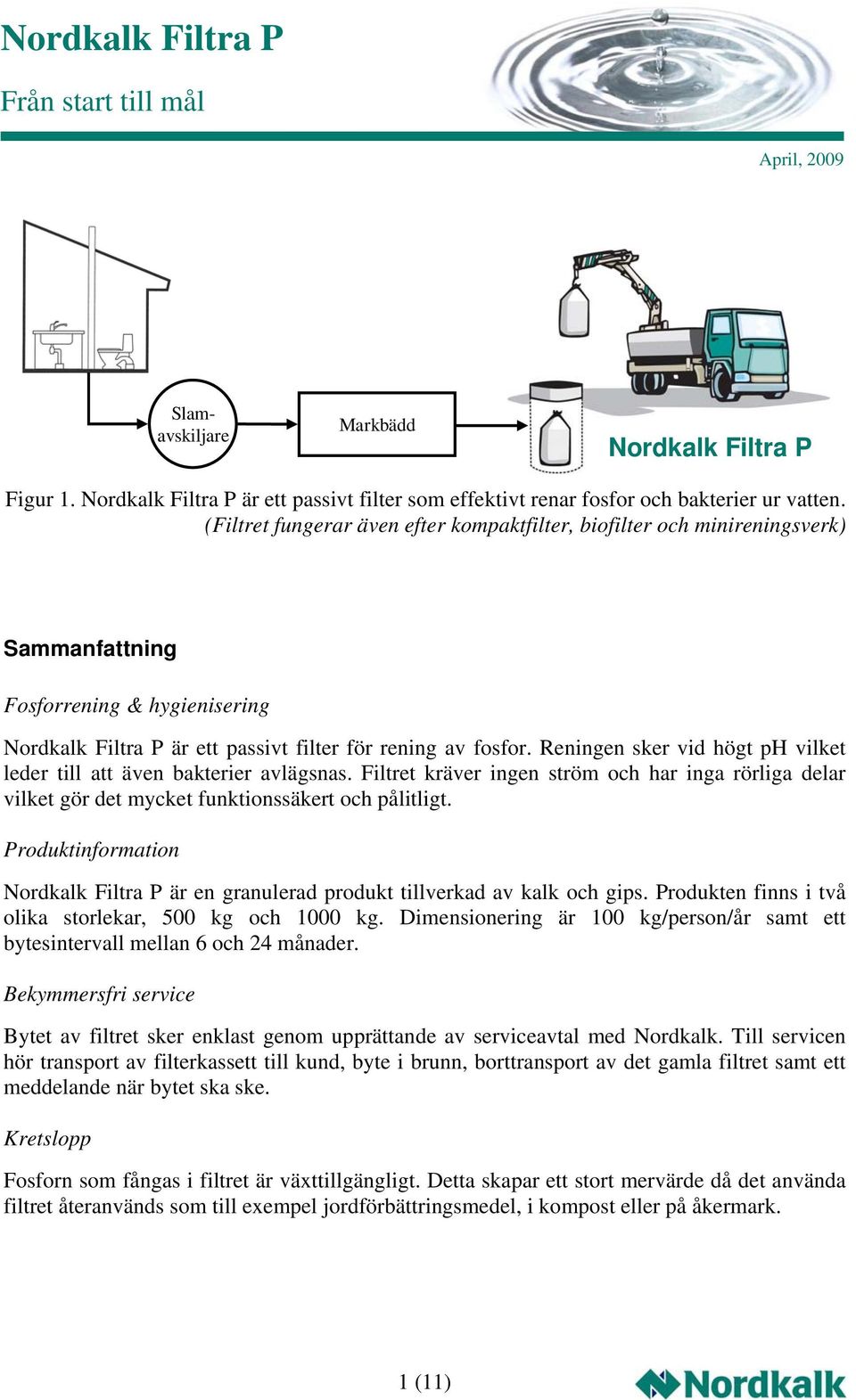

1 April, 2009 Slamavskiljare Markbädd Nordkalk Filtra P Figur 1. Nordkalk Filtra P är ett passivt filter som effektivt renar fosfor och bakterier ur vatten. (Filtret fungerar även efter kompaktfilter, biofilter och minireningsverk) Sammanfattning Fosforrening & hygienisering Nordkalk Filtra P är ett passivt filter för rening av fosfor. Reningen sker vid högt ph vilket leder till att även bakterier avlägsnas. Filtret kräver ingen ström och har inga rörliga delar vilket gör det mycket funktionssäkert och pålitligt. Produktinformation Nordkalk Filtra P är en granulerad produkt tillverkad av kalk och gips. Produkten finns i två olika storlekar, 500 kg och 1000 kg. Dimensionering är 100 kg/person/år samt ett bytesintervall mellan 6 och 24 månader. Bekymmersfri service Bytet av filtret sker enklast genom upprättande av serviceavtal med Nordkalk. Till servicen hör transport av filterkassett till kund, byte i brunn, borttransport av det gamla filtret samt ett meddelande när bytet ska ske. Kretslopp Fosforn som fångas i filtret är växttillgängligt. Detta skapar ett stort mervärde då det använda filtret återanvänds som till exempel jordförbättringsmedel, i kompost eller på åkermark. 1 (11)

2 Innehållsförteckning Sammanfattning Nordkalk Filtra P renar fosfor effektivt Användningsområden Markbädd Minireningsverk Gråvattenfilter Reningsförmåga Nordkalk Filtra P produkter Filterkassetter Service Lösvikt Brunnar/Anläggningar Brunn för filterkassetter Brunn för filtermassa i lösvikt Gråvattenfilter (BDT-filter)...8 Dokument på hemsidan: Installatörens ABC Nordkalk Filtra P... 8 Dokument på hemsidan: Ritning Nordkalk Filtra P 1000K... 8 Dokument på hemsidan: Ritning Nordkalk Filtra P 500K Byte av massa Dimensionering Bytet i praktiken Återvinn den använda filtermassan Dimensioneringsexempel... 9 Dokument på hemsidan: Byte av filtermassa i brunn, Nordkalk Filtra P Försäljning (11)

3 1. Nordkalk Filtra P renar fosfor effektivt Östersjön och våra sjöar är övergödda. Som ett led i kampen mot övergödningen gav Naturvårdsverket år 2006 ut nya allmänna råd gällande rening av enskilt avlopp. Nordkalk Filtra P är en fosforreningsmassa utvecklad för att uppfylla de nya kraven. Avloppsvattenrening består av ett biologiskt och ett kemiskt reningssteg. Det biologiska steget renar biologiskt syreförbrukade ämnen (BOD) och kväve (N). Nordkalk Filtra P är det kemiska steget som renar fosfor (P) och bakterier. Nordkalk Filtra P är det sista steget som fulländar reningen. Då vatten leds genom ett Nordkalk Filtra P -filter höjs vattnets ph varpå fosforn renas och bakterierna i vattnet dör. Filtret är effektivt så länge ph är högt. Då ph på det renade vattnet är under 9 är det dags att byta ut filtret. Fosforn som renats i filtret återförs till naturen med den använda filtermassan. Fördelar då man renar fosfor med Nordkalk Filtra P - enkelt och bekymmersfritt för användaren - den kemiska reningen EFTER det biologiska steget - näringen kan återföras direkt till naturens kretslopp - passiv process ger jämn och effektiv rening under årets alla dagar - vattnet hygieniseras 3 (11)

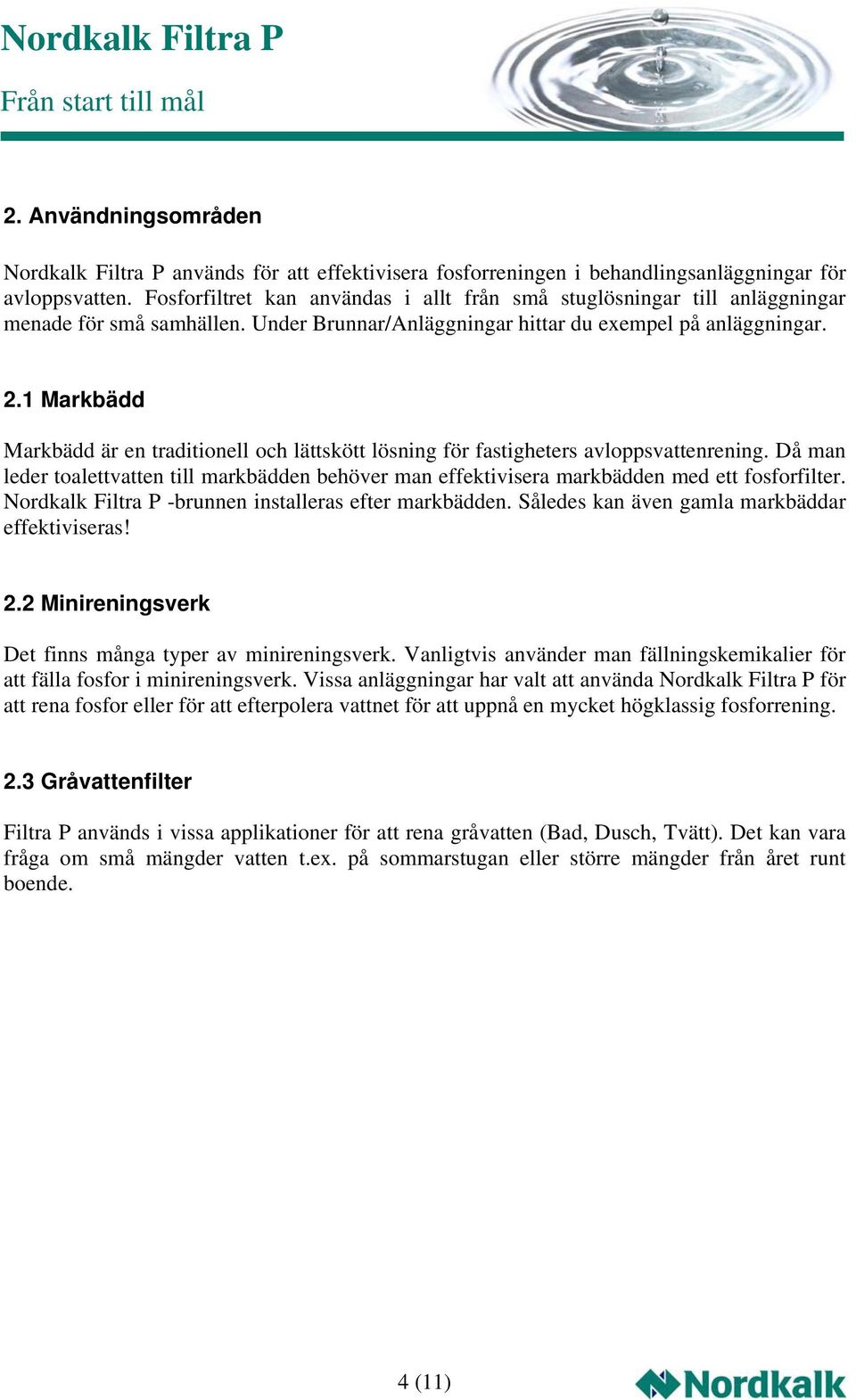

4 2. Användningsområden Nordkalk Filtra P används för att effektivisera fosforreningen i behandlingsanläggningar för avloppsvatten. Fosforfiltret kan användas i allt från små stuglösningar till anläggningar menade för små samhällen. Under Brunnar/Anläggningar hittar du exempel på anläggningar. 2.1 Markbädd Markbädd är en traditionell och lättskött lösning för fastigheters avloppsvattenrening. Då man leder toalettvatten till markbädden behöver man effektivisera markbädden med ett fosforfilter. Nordkalk Filtra P -brunnen installeras efter markbädden. Således kan även gamla markbäddar effektiviseras! 2.2 Minireningsverk Det finns många typer av minireningsverk. Vanligtvis använder man fällningskemikalier för att fälla fosfor i minireningsverk. Vissa anläggningar har valt att använda Nordkalk Filtra P för att rena fosfor eller för att efterpolera vattnet för att uppnå en mycket högklassig fosforrening. 2.3 Gråvattenfilter Filtra P används i vissa applikationer för att rena gråvatten (Bad, Dusch, Tvätt). Det kan vara fråga om små mängder vatten t.ex. på sommarstugan eller större mängder från året runt boende. 4 (11)

5 3. Reningsförmåga Nordkalk Filtra P är ett mycket effektivt fosforfilter. Reningsförmågan uppfyller myndigheternas strängaste krav på fosforrening. Vattnet hygieniseras i filtret så att minst badvattenkvalitet uppnås. Reningen baserar sig på ph höjning. Filtrets ph-höjande effekt är beroende av filtermassans kontakt med det omkringliggande vattnet. Filtrets effekt sjunker då filtrets effekt avtar eller då utfällningsprodukterna hindrar kontakt mellan filtermassan och genomströmmande vatten. Då man börjar använda filtret höjs ph så högt som till ph 12. Efter hand avtar den ph höjande effekten och då ph går under 9 bör filtret bytas ut. Filtrets effekt sjunker inte linjärt med tiden utan ph sjunker snabbare mellan ph 10 och ph 9 än mellan ph 12 och ph 11. Detta illustreras i grafen nedan. Användaren behöver inte mäta ph för att veta när filtret bör bytas utan bytesintervallet kan beräknas för varje fastighet. 5 (11)

6 4. Nordkalk Filtra P produkter Nordkalk Filtra P renar fosfor och bakterier i alla applikationer där den används. Produkten säljs i filterkassetter, som service (installerad/bytt hos kund) eller i lösvikt. Nordkalk rekommenderar användandet av filterkassetter där det är möjligt. Serviceavtal med filterkassett blir enklast och förmånligast för de flesta kunderna. 4.1 Filterkassetter Filterkassetten är en måttsydd storsäck med distributionssystem för det inkommande vattnet inbyggt i säcken. Den sänks ner i filterbrunnen, inkommande vatten kopplas till och fosforreningen fungerar. Bytet av filterkassett går smidigt med t.ex. kranbil eller traktor. Filterkassetten finns i två storlekar - Nordkalk Filtra P 500K (500 kg) - Nordkalk Filtra P 1000K (1000 kg) 4.2 Service Nordkalk erbjuder serviceavtal för filterkassetter. Med serviceavtalet blir kundernas engagemang så litet som möjligt. Nordkalk ser till att filterkassetten byts i kundens brunn enligt överenskommet intervall. Använd filtermassa omhändertas om så önskas. Serviceavtal erbjuds för båda kassettstorlekarna - Nordkalk Filtra P 500K Service - Nordkalk Filtra P 1000K Service 4.3 Lösvikt På ställen där man inte kommer åt att byta filterkassett eller där man själv kan tömma filtermassan lättare med sugfordon kan man använda Nordkalk Filtra P i lösvikt. Generellt är bytet av filtermassa i lösvikt litet dyrare att köpa som tjänst. 6 (11)

7 5. Brunnar/Anläggningar Nordkalk Filtra P fosforfiltret är alltid avloppsreningssystemets sista del. Filtret kompletterar en markbädd eller ett minireningsverk. Ett krav för att filtret skall fungera är att vattnet som leds till fosforfiltret inte innehåller fasta partiklar. 5.1 Brunn för filterkassetter Brunnen som behövs för att använda filterkassetter är enkel i konstruktionen. Vattnet skall ledas in till filterkassetten >40 cm ovan utloppsröret och att utloppsröret skall finnas på rätt nivå från brunnens botten. För den stora filterkassetten (1000 kg) skall brunnens innerdiameter vara 120 cm och för den lilla filterkassetten (500 kg) 100 cm. Utloppsröret skall placeras 100 cm respektive 120 cm ovanför brunnens botten. Brunnen kan byggas av t.ex. betongringar eller plaströr, typritningar och installationsråd finns som bilaga. Inloppsröret i filterkassetten är ett flexibelt rör av diametern 100 mm. Detta kopplas lätt till 110 mm grenrör med t.ex. en gummiövergång. Brunnar för filterkassetter tillverkas av t.ex. - Pipelife - Tranås Cementvarufabrik - Fann VA-teknik 5.2 Brunn för filtermassa i lösvikt Brunnarna menade för massa i lösvikt är i princip konstruerade som brunnarna för filterkassetter. Största skillnaden är att distributionsanläggningen finns i brunnen istället för i filterkassetten. På marknaden finns flera brunnar för filtermassa i lösvikt. De tillverkas t.ex. av - Pipelife - Tranås Cementvarufabrik - Fann VA-teknik - KWH Pipe Brunnar går även att bygga av betongringar. Vattnet leds nerifrån upp genom massan. Vattnet distribueras på botten av brunnen med t.ex. en spiral av täckdikesrör. För större anläggningar används oftast specialkonstruerade bassänger. Tag kontakt med oss för råd om konstruktion. 7 (11)

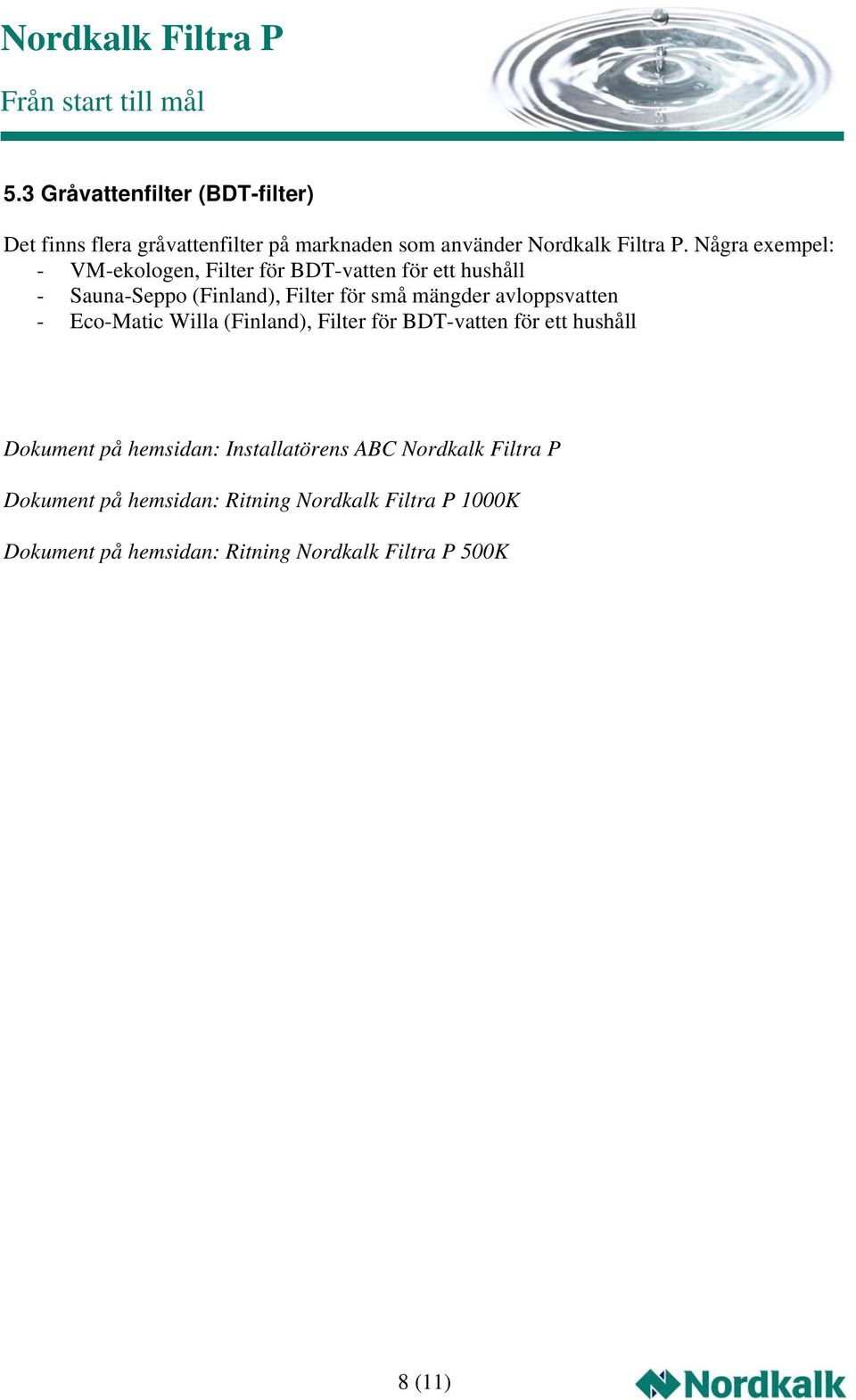

8 5.3 Gråvattenfilter (BDT-filter) Det finns flera gråvattenfilter på marknaden som använder Nordkalk Filtra P. Några exempel: - VM-ekologen, Filter för BDT-vatten för ett hushåll - Sauna-Seppo (Finland), Filter för små mängder avloppsvatten - Eco-Matic Willa (Finland), Filter för BDT-vatten för ett hushåll Dokument på hemsidan: Installatörens ABC Nordkalk Filtra P Dokument på hemsidan: Ritning Nordkalk Filtra P 1000K Dokument på hemsidan: Ritning Nordkalk Filtra P 500K 8 (11)

9 6. Byte av massa Nordkalk Filtra P renar fosfor effektivt så länge ph på utgående vatten ligger över 9. Detta kan lätt kontrolleras med ph-papper. Följs Nordkalks dimensioneringsråd behöver man inte själv analysera ph, bytesintervallet är beräknat så att det lagstadgade kravet alltid uppnås. 6.1 Dimensionering Rekommenderad dimensionering av Nordkalk Filtra P är 100 kg/pers/år. Bytesintervallet skall vara mellan 6 och 24 månader. Bytesintervallet kan i efterhand justeras på basen av erfarenheter. 6.2 Bytet i praktiken Filterkassetter lyfts ur brunnen efter att inloppsröret kopplats loss. Använd filtermassa i lösvikt töms ur brunnen med slambil (spol-/sugbil). Ett mer ingående råd för hur bytet går till i praktiken finns som bilaga. 6.3 Återvinn den använda filtermassan Nordkalk Filtra P är utvecklad för att göra det möjligt att återvinna den renade näringen. Massan är tillverkad av gips och kalk, dvs. produkter som härstammar från och kan återföras till naturen. Använd massa innehåller utfälld fosfor och kalken har dessutom ph-höjande effekt. Detta gör den använda massan utmärkt som jordförbättringsmedel. Den använda massan utnyttjas enligt kommunens anvisningar exempelvis - på åkrar - vid matjordstillverkning - i komposter Om du inte kan återanvända filtermassan själv har kommunen skyldighet att ordna med ett mottagningsställe för använd filtermassa. Vid tecknande av ett servicekontrakt byter Nordkalk ut massan och ser till att den återanvänds på bästa möjliga sätt! 6.4 Dimensioneringsexempel I ett hus bor fem personer med en genomsnittlig vattenförbrukning på under 150 l vatten per person och dygn. Avloppsvattnet leds efter en markbädd till fosforreningsbrunnen. I brunnen 9 (11)

10 renar 1 ton Nordkalk Filtra P effektivt fosfor ur avloppsvattnet i två års tid. Massan byts ut vart annat år enligt ett fortlöpande kontrakt. I ett hus bor två personer med en genomsnittlig vattenförbrukning på under 150 l vatten per person och dygn. Avloppsvattnet leds efter en markbädd till fosforreningsbrunnen. I brunnen renar 500 kg Nordkalk Filtra P effektivt fosfor ur avloppsvattnet i minst ett års tid. Massan byts ut av en lokal entreprenör efter 24 månader. Husägaren har möjlighet att skjuta på bytet genom att en gång i månaden mäta ph på utgående vatten. En samfällighet med sju hus renar sitt vatten gemensamt och vill effektivisera fosforreningen. Den uppmätta genomsnittliga vattenförbrukningen är 3000 l/d. Avloppsvattnet leds som reningens sista steg till en efterfiltreringsbrunn med 3 ton Nordkalk Filtra P. Massan byts ut av en lokal entreprenör en gång om året enligt ett fortlöpande kontrakt. Samfälligheten har möjlighet att skjuta på bytet genom att en gång i månaden mäta ph på utgående vatten. Massan byts minst efter 24 månader. Dokument på hemsidan: Byte av filtermassa i brunn, Nordkalk Filtra P 10 (11)
