UPONOR INFRASTRUKTUR UPONOR ENSKILT AVLOPP. Vi har den säkra lösningen för ditt avlopp! UPONOR ENSKILT AVLOPP

Transkript

1 UPONOR INFRASTRUKTUR Vi har den säkra lösningen för ditt avlopp!

2 2

3 Uponor Enskilt Avlopp Uponors breda produktprogram täcker de flesta installationsförhållanden Uponors lösningar för enskilda avloppssystem används till hus och fastigheter som inte är anslutna till det kommunala avloppsnätet. Det gäller i första hand småhus och fritidshusområden samt bebyggelse på landsbygden. Uponors system uppfyller dina och samhällets högt ställda krav på hälsoskydd och miljö! Ett fungerande avloppssystem höjer även värdet på fastigheten! I Naturvårdverkets allmänna råd NFS 2006:7 finns de funktioner/ reningsgrader som bör uppnås vid en enskild avloppsanläggning. I naturvårdsverket faktablad (gamla allmänna råd 87:6) finns det anvisningar på hur en avloppsanläggning skall utformas. Uponors system för enskilda avlopp är utformade enligt Naturvårdsverkets normer. Slamavskiljarna är dessutom provade av SP och uppfyller kraven enligt Svensk Standard SS , SS , Europeisk Standard SS-EN , SPF Verksnorm 1300 och VAV TG-regler 4/90 samt är typgodkända av SITAC enligt Boverkets Byggregler. Tankarna är CE-märkta. Dokumentation samt declaration for CE godkännandet finns på Uponor.se 3

4 Normal skyddsnivå Den grundläggande principen, för en anläggning för normal skyddsnivå, är att spillvattnet från fastigheten leds till en slamavskiljare, där slammet får sedimentera och varifrån vattnet leds vidare till efterföljande rening i mark. Spillvattnet infiltreras genom det befintliga eller uppbyggda jordlagret och renas därigenom på naturlig väg. En slamavskiljare med efterföljande rening är en bra lösning ifall områden den installeras i, bedöms att vara normal skyddsnivå miljö och hälsoskydd. Dessutom är en traditionell infiltrationsanläggning robust och enkel att installera, antingen som Infiltration med självfall Infiltration med pumpning (ej självfall) Krav som ställs på en anläggning för normal skyddsnivå A. Teknik som begränsar användningen av vatten används, t.ex. vattensnåla armaturer. B. Fosfatfria tvättmedel och fosfatfria hushållskemikalier används. C. Avloppsanordningen kan förväntas uppnå minst 90 % reduktion av organiska ämnen (mätt som BOD7 ). D. Avloppsanordningen kan förväntas uppnå minst 70 % reduktion av fosfor (tot-p). E. Avloppsanordningen möjliggör återvinning av näringsämnen ur avloppsfraktioner eller andra restprodukter. F. Åtgärder vidtas för att minimera risk för smitta eller annan olägenhet för djur. G. Utsläpp av avloppsvatten medverkar inte till en väsentligt ökad risk för smitta eller annan olägenhet, t.ex. lukt, där människor kan exponeras för det, exempelvis genom förorening av dricksvatten, grundvatten eller badvatten. H. Den hantering av restprodukter från anordningen som äger rum på fastigheten, kan skötas på ett hygieniskt acceptabelt sätt. 4

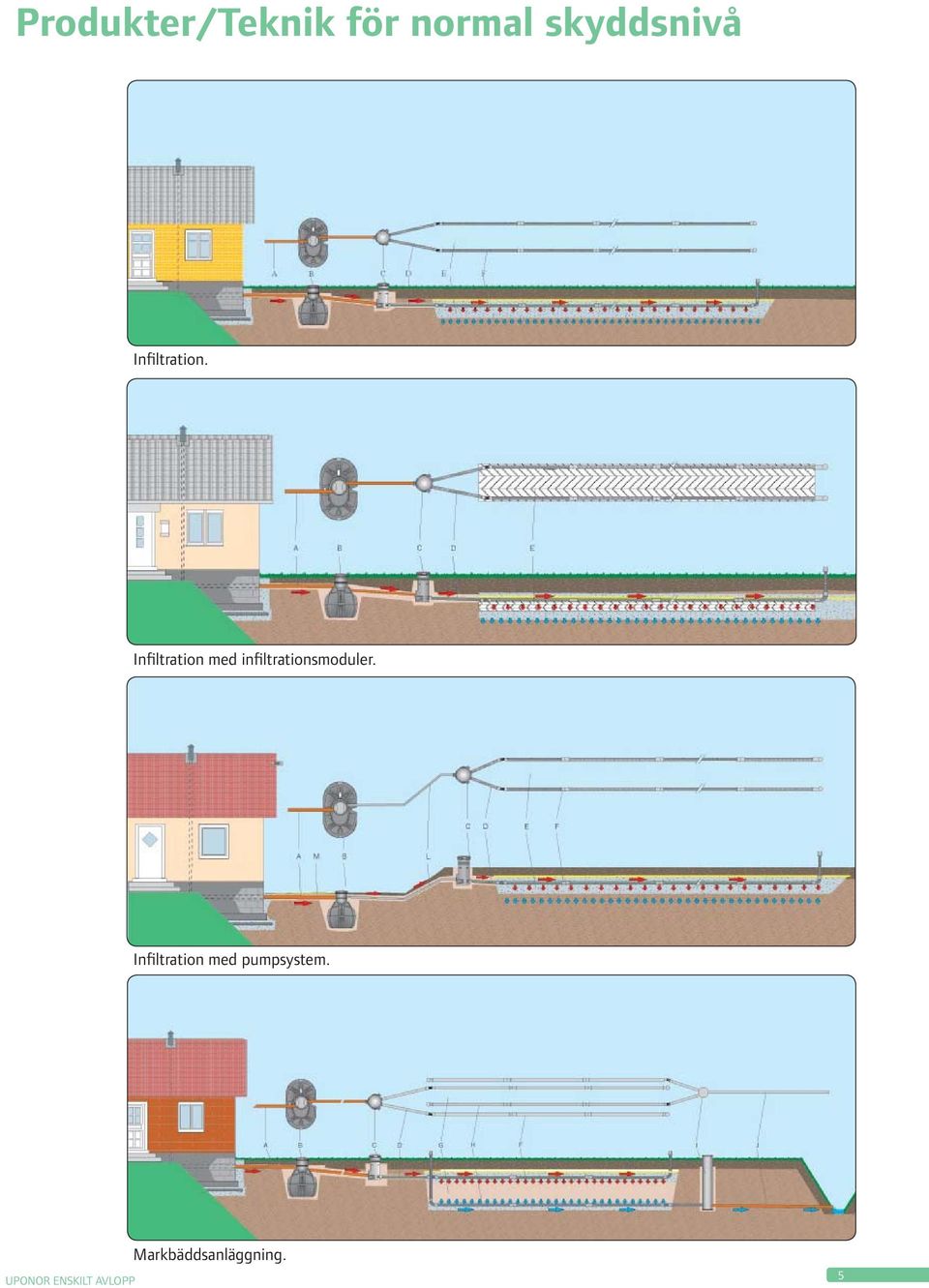

5 Produkter/Teknik för normal skyddsnivå Infiltration. Infiltration med infiltrationsmoduler. Infiltration med pumpsystem. Markbäddsanläggning. 5

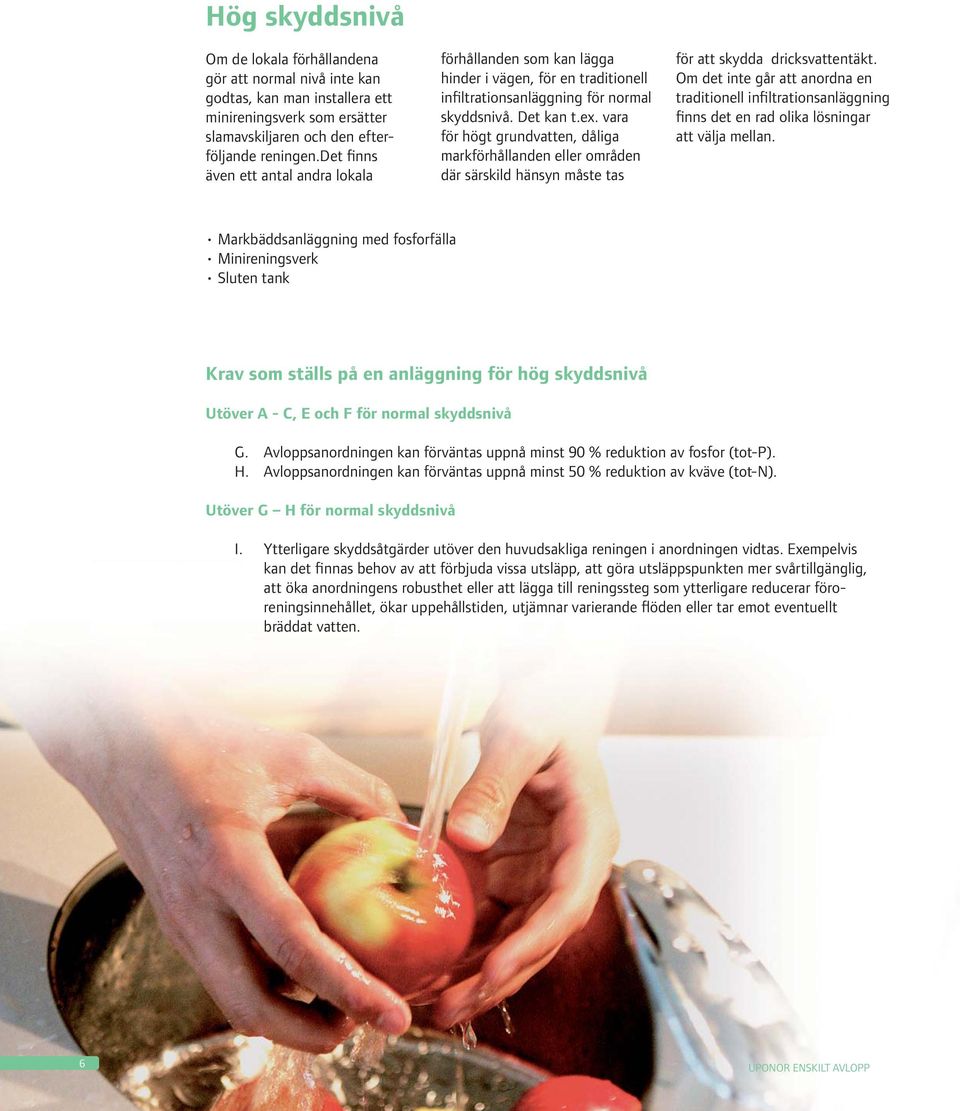

6 Hög skyddsnivå Om de lokala förhållandena gör att normal nivå inte kan godtas, kan man installera ett minireningsverk som ersätter slamavskiljaren och den efterföljande reningen.det finns även ett antal andra lokala förhållanden som kan lägga hinder i vägen, för en traditionell infiltrationsanläggning för normal skyddsnivå. Det kan t.ex. vara för högt grundvatten, dåliga markförhållanden eller områden där särskild hänsyn måste tas för att skydda dricksvattentäkt. Om det inte går att anordna en traditionell infiltrationsanläggning finns det en rad olika lösningar att välja mellan. Markbäddsanläggning med fosforfälla Minireningsverk Sluten tank Krav som ställs på en anläggning för hög skyddsnivå Utöver A - C, E och F för normal skyddsnivå G. Avloppsanordningen kan förväntas uppnå minst 90 % reduktion av fosfor (tot-p). H. Avloppsanordningen kan förväntas uppnå minst 50 % reduktion av kväve (tot-n). Utöver G H för normal skyddsnivå I. Ytterligare skyddsåtgärder utöver den huvudsakliga reningen i anordningen vidtas. Exempelvis kan det finnas behov av att förbjuda vissa utsläpp, att göra utsläppspunkten mer svårtillgänglig, att öka anordningens robusthet eller att lägga till reningssteg som ytterligare reducerar föroreningsinnehållet, ökar uppehållstiden, utjämnar varierande flöden eller tar emot eventuellt bräddat vatten. 6

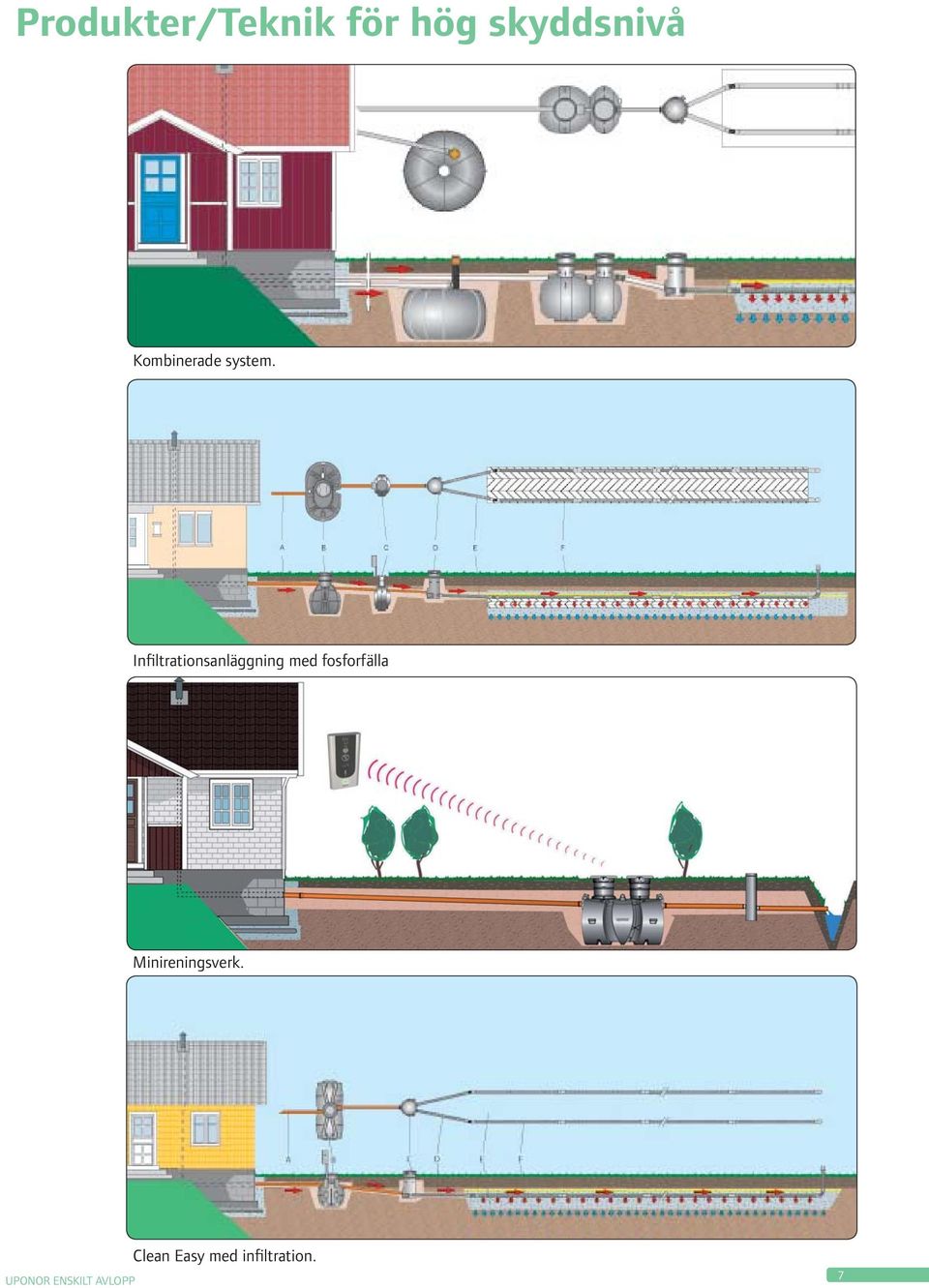

7 Produkter/Teknik för hög skyddsnivå Kombinerade system. Infiltrationsanläggning med fosforfälla Minireningsverk. Clean Easy med infiltration. 7

8 Sortiment Uponor enskilt avlopp Kompletta Infiltrationsanläggningar Med slamavskiljare, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk Produkt RSK Uponor Infiltrationspaket 1,5 m 3 BDT 5pe Infiltrationspaket 2 m 3 KL+BDT 5pe Infiltrationspaket 3 m 3 KL+BDT 5pe Infiltrationspaket 4 m 3 KL+BDT 10pe Infiltrationspaket 6 m 3 KL+BDT 15pe Komplett Infiltrationsmodul- anläggning KL+BDT Produkt RSK Uponor Med slamavskiljare 2 m 3 5pe, infiltrationsmoduler, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk Komplett Infiltrationsmodulanläggning BDT Produkt RSK Uponor Med slamavskiljare 1,5 m 3 5pe, infiltrationsmoduler, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk 8 8

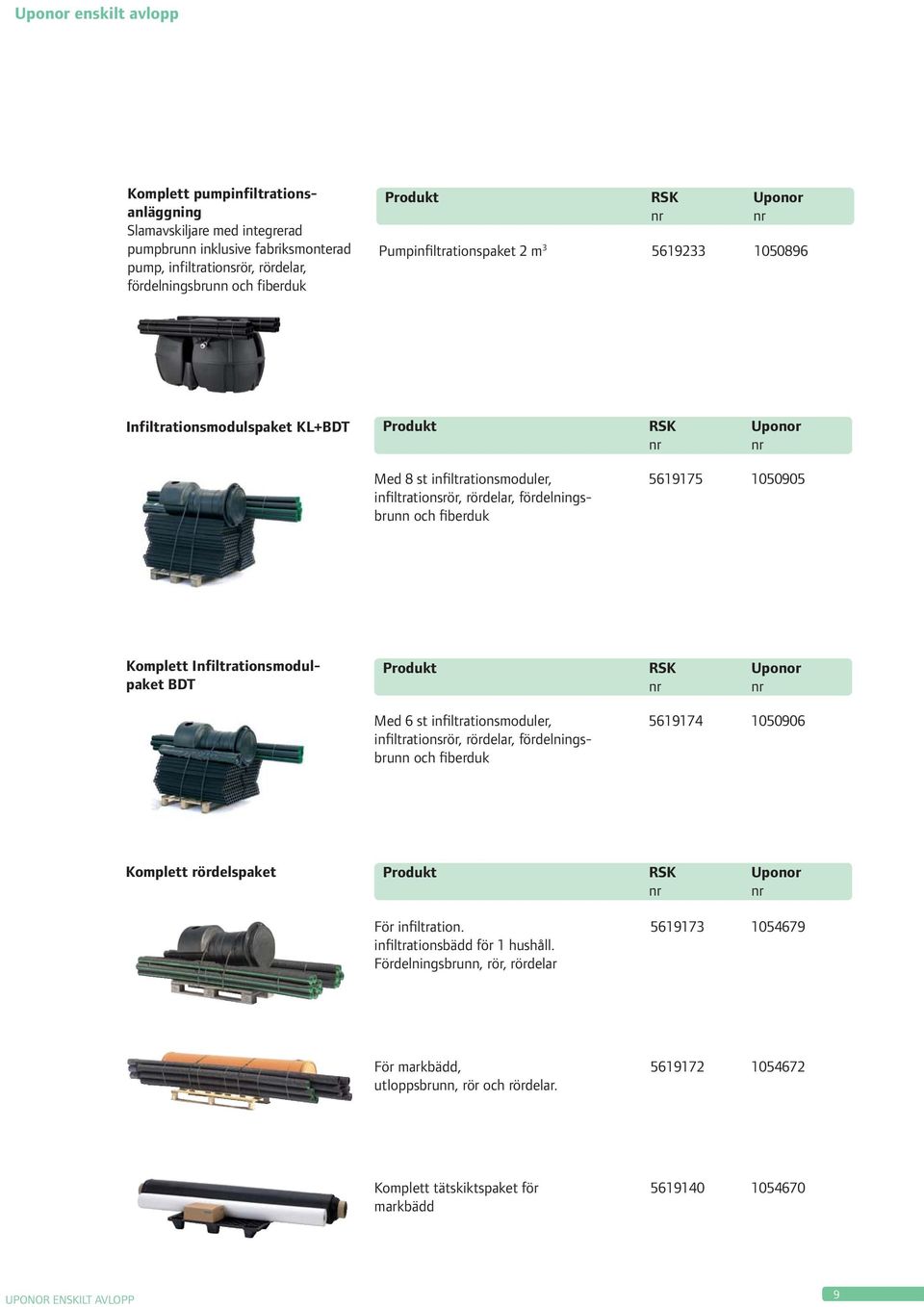

9 Uponor enskilt avlopp Komplett pumpinfiltrationsanläggning Slamavskiljare med integrerad pumpbrunn inklusive fabriksmonterad pump, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk Produkt RSK Uponor Pumpinfiltrationspaket 2 m Infiltrationsmodulspaket KL+BDT Produkt RSK Uponor Med 8 st infiltrationsmoduler, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk Komplett Infiltrationsmodulpaket BDT Produkt RSK Uponor Med 6 st infiltrationsmoduler, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk Komplett rördelspaket Produkt RSK Uponor För infiltration infiltrationsbädd för 1 hushåll. Fördelningsbrunn, rör, rördelar För markbädd, utloppsbrunn, rör och rördelar. Komplett tätskiktspaket för markbädd 9

10 Uponor enskilt avlopp Slamavskiljare, BDT+KL Slamavskiljare 2 m 3 5pe SITAC-godkännande SC Uponor RSK-nummer Längd 2400 mm Bredd 1450 mm Höjd in/utlopp 1060/960 mm Vikt 170 kg Slamavskiljare 2 m 3 integrerad pump SITAC-godkännande SC Uponor RSK-nummer Längd 2400 mm Bredd 1450 mm Höjd in/utlopp 1060/960 mm Vikt 205 kg SITAC-godkännande Produkt RSK Uponor Slamavskiljare 3 m 3 5pe SITAC-godkännande Produkt RSK Uponor Slamavskiljare 4 m 3 10pe Slamavskiljare 6 m 3 15pe Produkt RSK Uponor 10

11 Uponor enskilt avlopp Slamavskiljare, BDT Uponor slamavskiljare, BDT RSK Uponor SITAC-godkännande. 0685/94 slamavskiljare 1,5 m 3 5pe Sluten avloppstank inklusive 200 mm stigare och alarmpaket med nivålarm. typgodkänd Uponor sluten avloppstank RSK Uponor SITAC-godkännande. 0023/06 5,3 m 3 med larmpaket ,3 m m 3 med larm Stigarrör 600/ ø200 ø Fördelningsbrunn inklusive 2 st reglerenheter 110 Uponor fördelningsbrunn RSK Uponor 6 x utlopp varav 2 st förborrade med mm hål 11

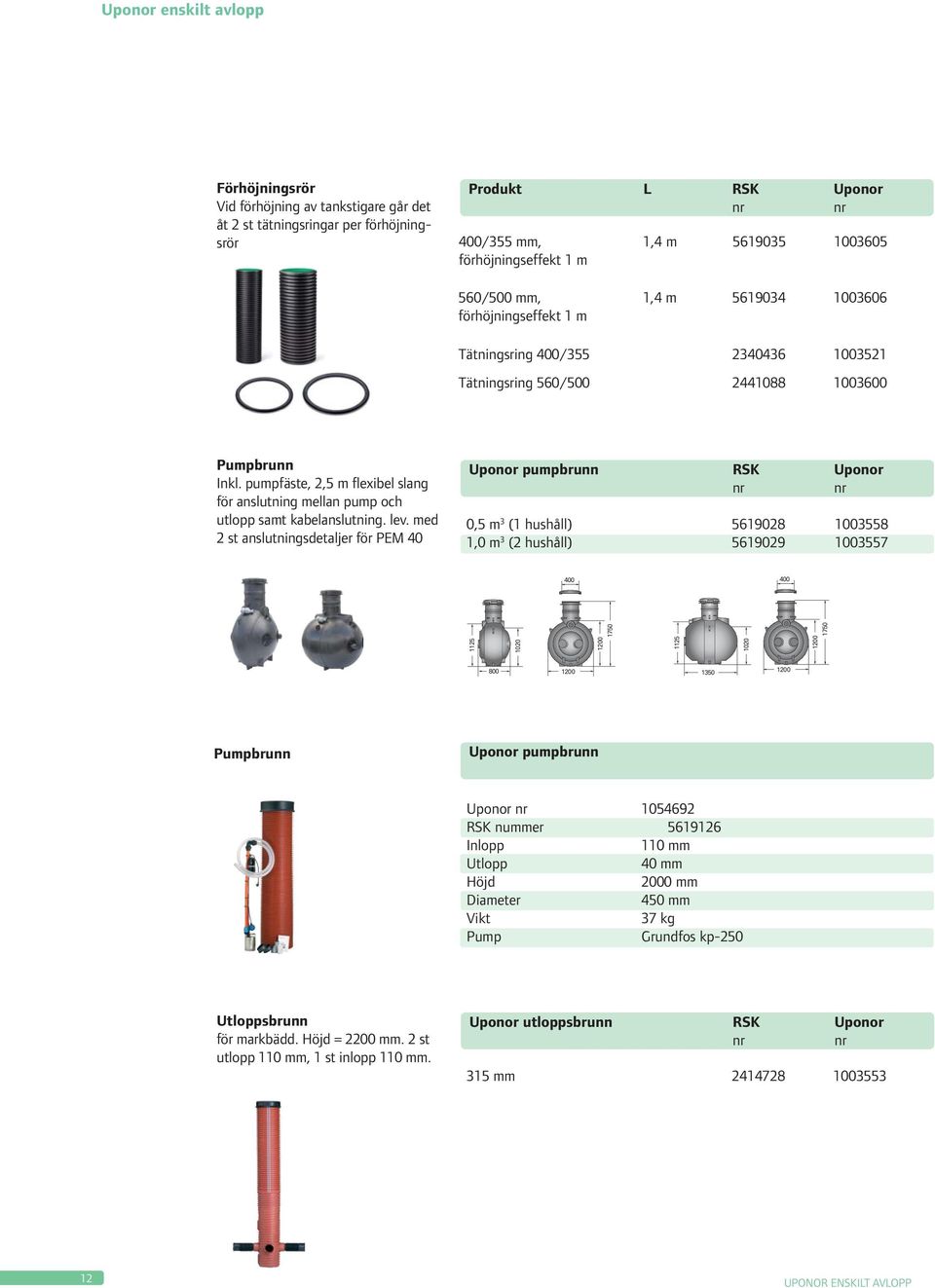

12 Uponor enskilt avlopp Förhöjningsrör Vid förhöjning av tankstigare går det åt 2 st tätningsringar per förhöjningsrör Produkt L RSK Uponor 400/355 mm, 1,4 m förhöjningseffekt 1 m 560/500 mm, 1,4 m förhöjningseffekt 1 m Tätningsring 400/ Tätningsring 560/ Pumpbrunn Inkl. pumpfäste, 2,5 m flexibel slang för anslutning mellan pump och utlopp samt kabelanslutning. lev. med 2 st anslutningsdetaljer för PEM 40 Uponor pumpbrunn RSK Uponor 0,5 m 3 (1 hushåll) ,0 m 3 (2 hushåll) Pumpbrunn Uponor pumpbrunn Uponor RSK nummer Inlopp 110 mm Utlopp 40 mm Höjd 2000 mm Diameter 450 mm Vikt 37 kg Pump Grundfos kp-250 Utloppsbrunn för markbädd. Höjd = 2200 mm. 2 st utlopp 110 mm, 1 st inlopp 110 mm. Uponor utloppsbrunn RSK Uponor 315 mm

13 Uponor enskilt avlopp Rör och delar för infltrations- och markbädd Produkt RSK Uponor Spridarrör 110 L = 2,5 m Fördelningsrör 110 L = 2,5 m Dräneringsrör 110/95 L = 4 m Skarvmuff Flexböj Ventilationshuv Reglerenhet 110 inkl läppring för mm hål Fiberduk 1,4 x 32 m Klass NGS1 Vikt 110 g/m 2 Vattengenomsläpplighet 81 l m 2 /s Uponor infiltrationsmodul L = 1,2 m, B = 0,55 m, H = 0,2 m 13

14 Uponor enskilt avlopp Rör och delar för infiltations-och markbädd Produkt RSK Uponor Uponor Förankringssystem Lock 400 före Lock 400 efter Lock 560 före Lock 560 efter Tätningsring till lock Komplett trådlöst VA-larm

15 Uponor enskilt avlopp Guide för delar i paketlösningar Tabellen visar vilka delar som ingår i de kompletta paketen Ingående delar RSK Slamavsk. 3-kamm. 2 m Slamavsk. 3-kamm. 2 m Fördelningsbrunn Reglerenhet Fördelningsrör 2,5 m Flexböj Spridarrör 2,5 m Skarvmuff Ventilationshuv Fiberduk 1,4 x Grundfos pump AP 12 1 Infiltrationsmodul Utloppsbrunn Dräneringsrör 4,0 m ,0 m 3 RSK ,0 m 3 Infiltrationspaket med pump ,0 m 3 Infiltrationspaket moduler Rördelspaket KL + BDT moduler Rördelspaket Infiltration Rördelspaket tilläggspaket markbädd

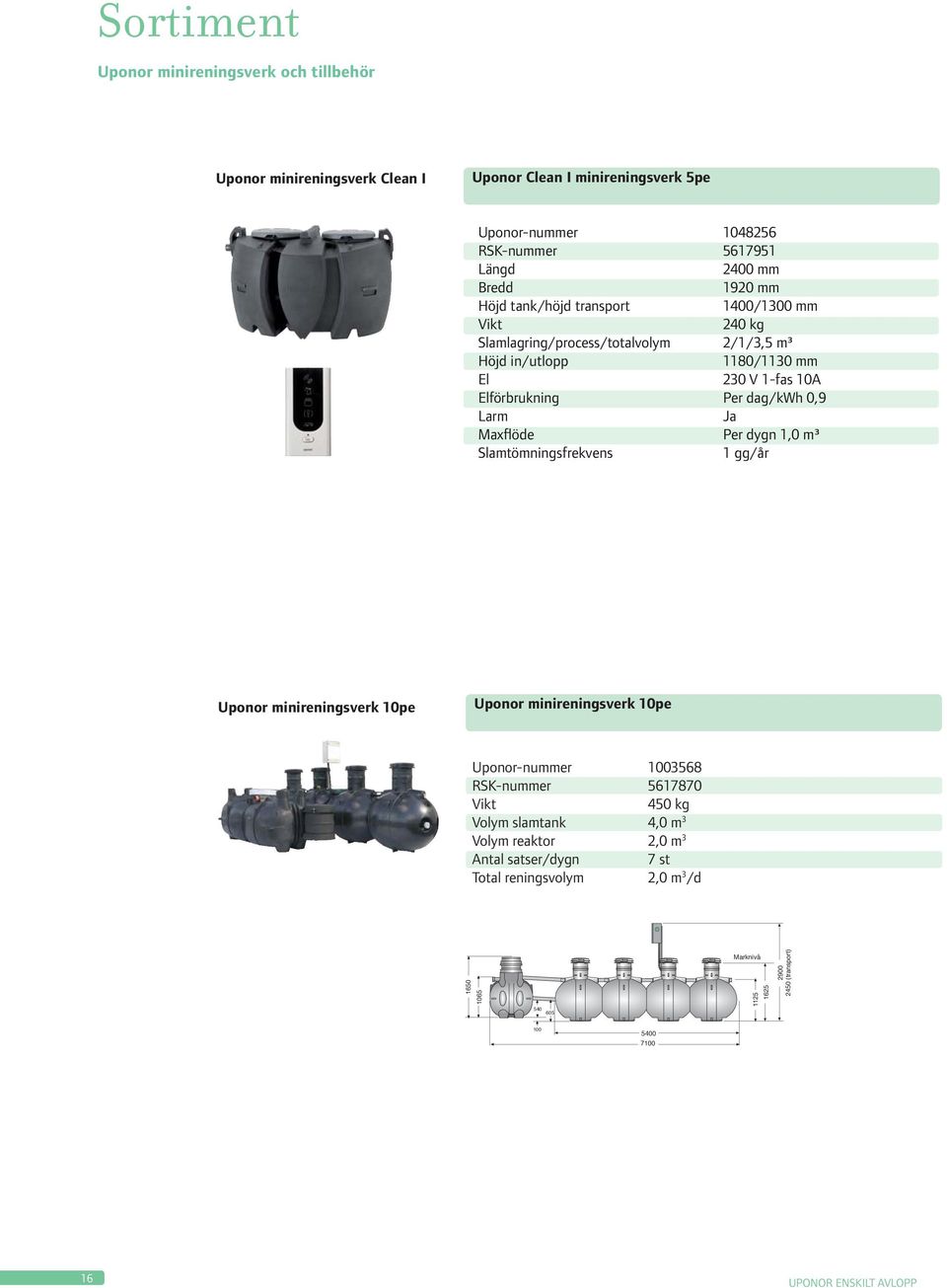

16 Sortiment Uponor minireningsverk och tillbehör Uponor minireningsverk Clean I Uponor Clean I minireningsverk 5pe Uponor-nummer RSK-nummer Längd 2400 mm Bredd 1920 mm Höjd tank/höjd transport 1400/1300 mm Vikt 240 kg Slamlagring/process/totalvolym 2/1/3,5 m³ Höjd in/utlopp 1180/1130 mm El 230 V 1-fas 10A Elförbrukning Per dag/kwh 0,9 Larm Ja Maxflöde Per dygn 1,0 m³ Slamtömningsfrekvens 1 gg/år Uponor minireningsverk 10pe Uponor minireningsverk 10pe Uponor-nummer RSK-nummer Vikt 450 kg Volym slamtank 4,0 m 3 Volym reaktor 2,0 m 3 Antal satser/dygn 7 st Total reningsvolym 2,0 m 3 /d 16

17 Uponor minireningsverk och tillbehör Uponor minireningsverk 15pe Uponor minireningsverk 15pe* Uponor-nummer RSK-nummer Vikt 575 kg Volym slamtank 6,0 m 3 Volym reaktor 2,0 m 3 Antal satser/dygn 7 st Total reningsvolym 2,4 m 3 /d * 15 pe = 150 l/person och dygn Uponor Fosforrening Uponor Clean Easy Plus Uponor-nummer RSK-nummer A Uponor Clean Easy Uponor-nummer RSK-nummer Längd 2615 mm Bredd 1200 mm Höjd tank/höjd transport 1900/2400 mm Vikt 195 kg Våtvolym 2,0 m 3 Höjd in/utlopp 1055/955 mm Larm Ja, låg nivå flockningsmedel Maxflöde per dygn 1,0 m 3 Uponor flockningsmedel. Beställs separat. 17

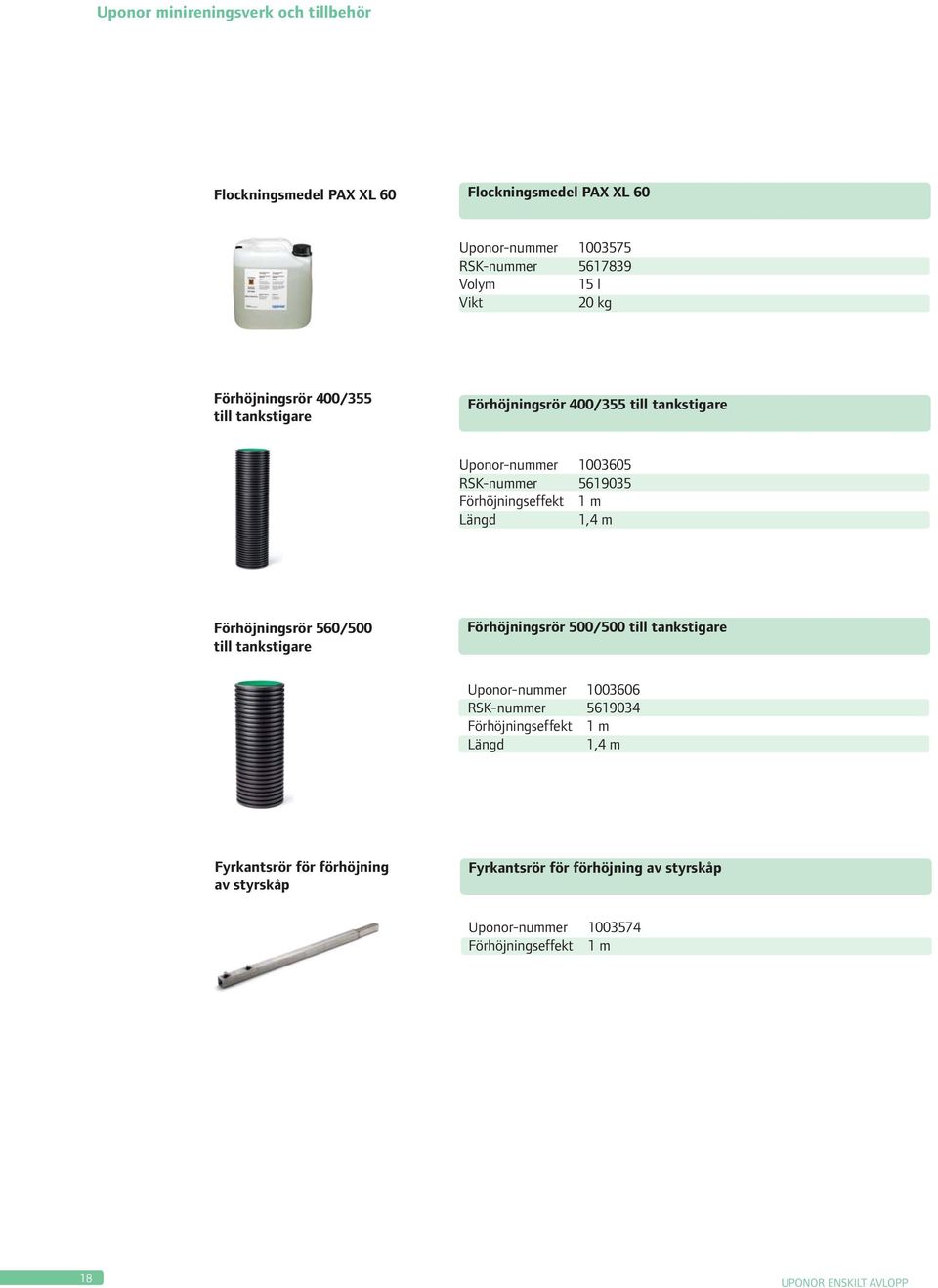

18 Uponor minireningsverk och tillbehör Flockningsmedel PAX XL 60 Flockningsmedel PAX XL 60 Uponor-nummer RSK-nummer Volym 15 l Vikt 20 kg Förhöjningsrör 400/355 till tankstigare Förhöjningsrör 400/355 till tankstigare Uponor-nummer RSK-nummer Förhöjningseffekt 1 m Längd 1,4 m Förhöjningsrör 560/500 till tankstigare Förhöjningsrör 500/500 till tankstigare Uponor-nummer RSK-nummer Förhöjningseffekt 1 m Längd 1,4 m Fyrkantsrör för förhöjning av styrskåp Fyrkantsrör för förhöjning av styrskåp Uponor-nummer Förhöjningseffekt 1 m 18

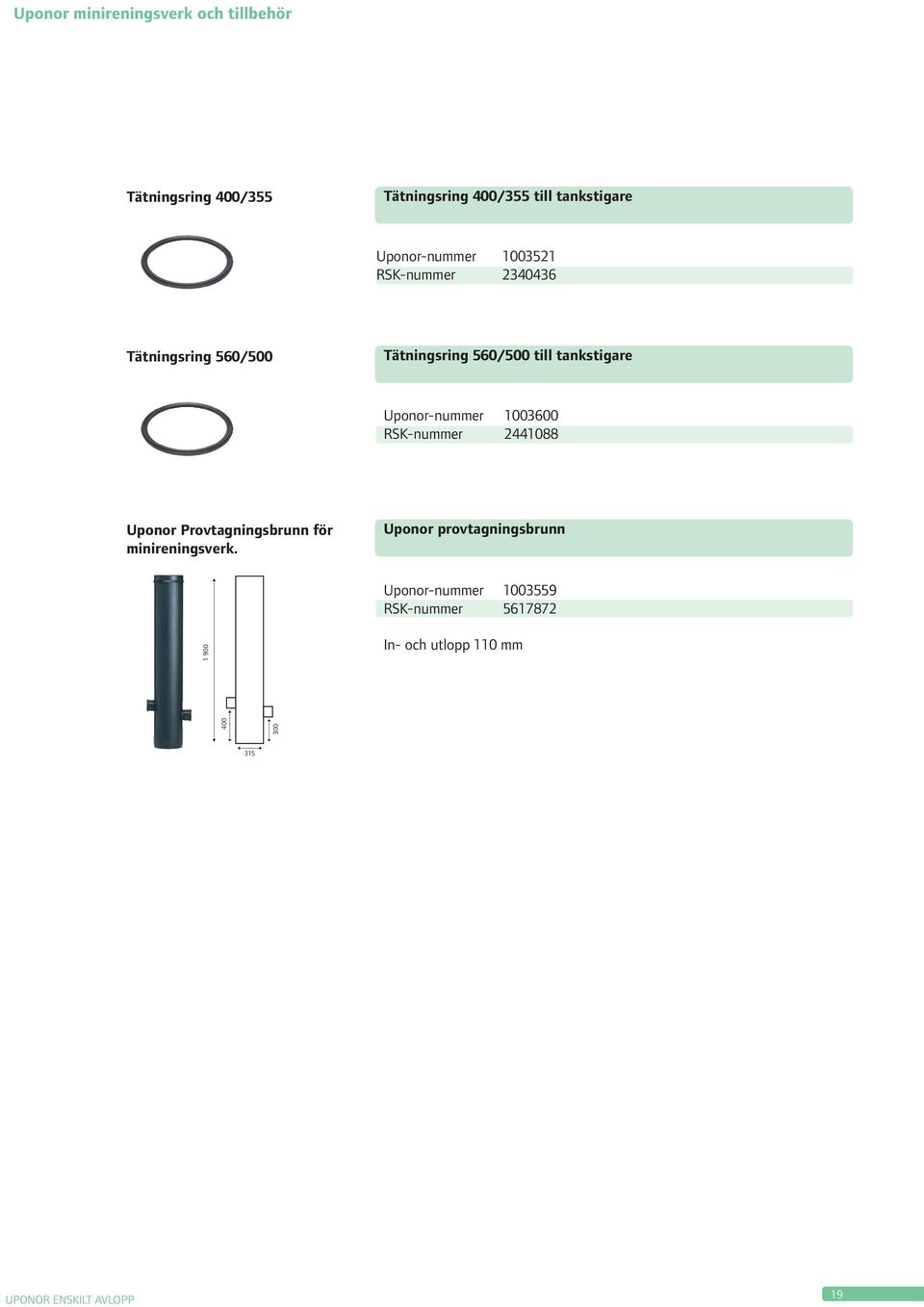

19 Uponor minireningsverk och tillbehör Tätningsring 400/355 Tätningsring 400/355 till tankstigare Uponor-nummer RSK-nummer Tätningsring 560/500 Tätningsring 560/500 till tankstigare Uponor-nummer RSK-nummer Uponor Provtagningsbrunn för minireningsverk. Uponor provtagningsbrunn Uponor-nummer RSK-nummer In- och utlopp 110 mm

20 Uponor AB Uponor Infrastruktur Fristad T F W E infrastruktur.se@uponor.com 20
