Slamavskiljare med infiltrations- och markbädd

Transkript

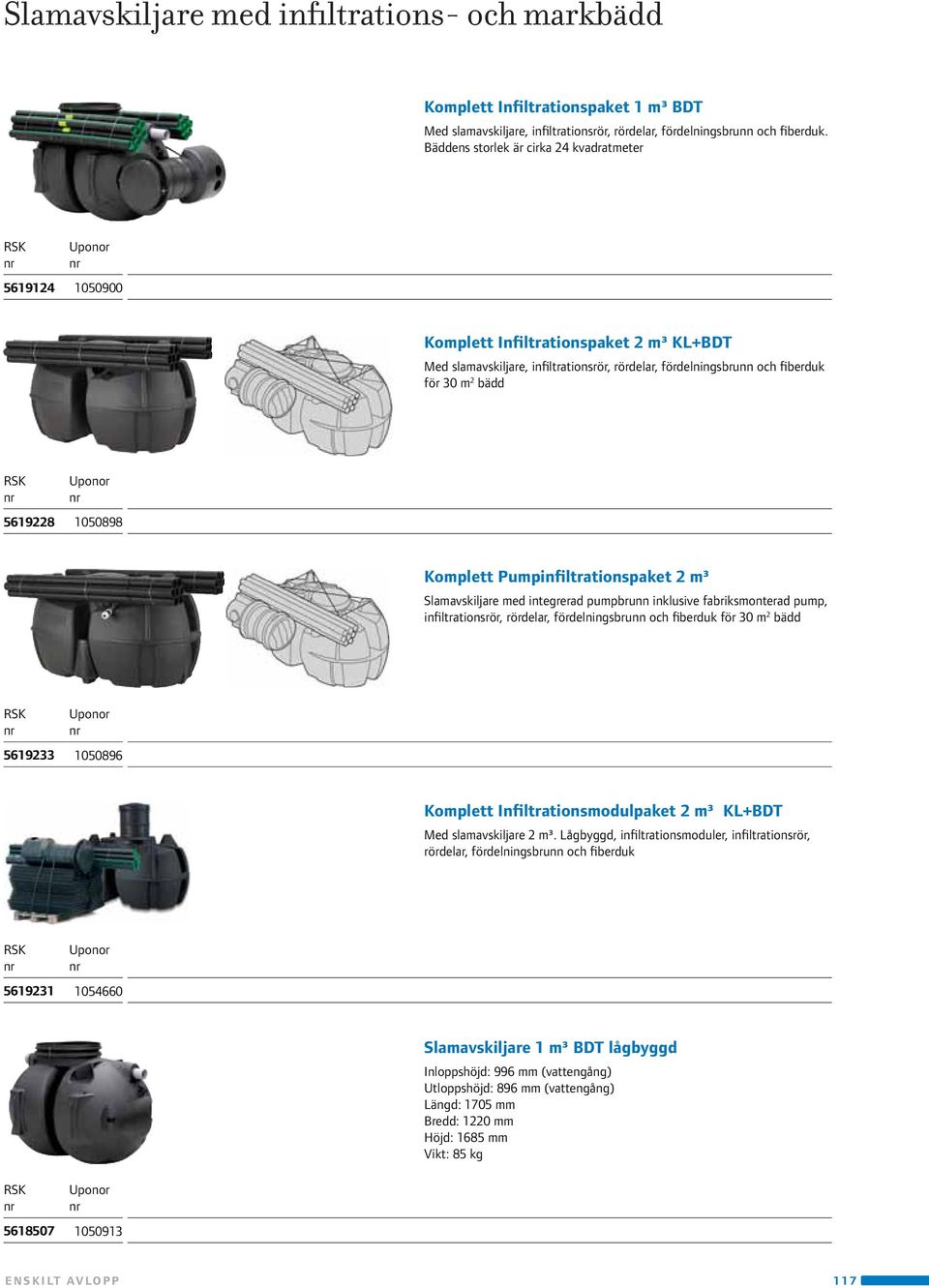

1 Komplett Infiltrationspaket 1 m³ BDT Med slamavskiljare, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk. Bäddens storlek är cirka 24 kvadratmeter Komplett Infiltrationspaket 2 m³ KL+BDT Med slamavskiljare, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk för 30 m 2 bädd Komplett Pumpinfiltrationspaket 2 m³ Slamavskiljare med integrerad pumpbrunn inklusive fabriksmonterad pump, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk för 30 m 2 bädd Komplett Infiltrationsmodulpaket 2 m³ KL+BDT Med slamavskiljare 2 m³. Lågbyggd, infiltrationsmoduler, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk Slamavskiljare 1 m³ BDT lågbyggd Inloppshöjd: 996 (vattengång) Utloppshöjd: 896 (vattengång) Längd: 1705 Bredd: 1220 Höjd: 1685 Vikt: 85 kg ENSKILT AVLOPP 117

2 Slamavskiljare 2 m³ KL+BDT - Lågbyggd Höjd: 1760 (med stigare) Längd: 2400 Bredd: 1450 Höjd in/utlopp: 1060/960 (vattengång) Vikt: 170 kg Slamavskiljare 2 m³ KL+BDT Integrerad pump - Lågbyggd Längd: 2400 Bredd: 1450 Höjd in/utlopp: 1060/960 Vikt: 190 kg Slamavskiljare 4 m³ KL+BDT - Lågbyggd Installationslängd: ca 3800 Bredd: 2400 Höjd: 1570 Höjd in/utlopp: 1110/965 OBS! Schaktet för tank 1 sätts 150 grundare än för tank 2. Vikt: 340 kg Slamavskiljare 6 m³ KL+BDT - Lågbyggd Installationslängd: ca 6200 Bredd: 2400 Höjd: 1570 Höjd in/utlopp: 1110/965 OBS! Schaktet för tank 1 och 2 sätts 150 grundare än för tank 3. Vikt: 510 kg 118 ENSKILT AVLOPP

3 Slamavskiljare 15 m³ KL+BDT, upp till 50pe Installationslängd: ca 9800 Bredd: 2400 Höjd: 1500 Höjd in/utlopp: 1390/1300 Anslutningsdimension: 160 Vikt: 800 kg Rördelspaket för Infiltration KL+BDT Komplett rördelspaket, infiltration, infiltrationsbädd för 1 hushåll. Fördelningsbrunn, rör, rördelar och fiberduk för en infiltrationsbädd på cirka 30 m Rördelspaket - Tillägg för markbädd Rördelspaket, markbädd, utloppsbrunn, rör och rördelar för en markbädd på cirka 25 m 2. 5pe. Komplettera med rördelspaket infiltration för att bygga en komplett markbädd Tätskiktspaket - Markbädd Komplett tätskiktspaket för markbädd. Dukens mått är 15 x 7,5 meter d v s cirka 35 kvadratmeter kan anläggas Paketet innehåller: - Skyddsgeotextil - Guiduk - Genomföringsstoser - Fogningstape och vulkningsutrustning Rördelspaket med 6 st infiltrationsmoduler BDT Med 6 st. infiltrationsmoduler, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk Rördelspaket med 8 st infiltrationsmoduler KL+BDT Med 8 st. infiltrationsmoduler, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk ENSKILT AVLOPP 119

4 Pumpbrunn med pump Med inbyggd pump 230 V. Backventilen sitter förmonterad på pumpens utlopp Vikt Inlopp Utlopp Pump Höjd Diameter kg Flygt/Xylem SXM Förhöjningsrör för pumpbrunn Förhöjningseffekt 1m Utloppsbrunn För markbädd. Höjd: st. utlopp st. inlopp Förankringssystem Komplett paket inkl. 2 förankringsplattor, spännband, syrafasta beslag, rostfria spännare och installationsanvisning Vikt kg ,2 Förhöjningsrör till slamavskiljare och fördelningsbrunn Vid förhöjning av stigare går det åt 2 st. tätningsringar per förhöjningsrör Dimension L m /355 1,4 Förhöjningsrör, effekt 1 m /500 1 Förhöjningsrör, effekt 0,6 m 4 Förpackning Pall Antal per kartong /351 Tätningsring 400/355 Lösa /500 Tätningsring 560/500 Lösa 120 ENSKILT AVLOPP

5 Spridarrör dim L = 2,5 Fördelningsrör dim L = 2,5 de d i Dräneringsrör 110/95 Dimension Längd m Material Antal rör/bunt Antal m per bunt /95 4 inkl. skarvmufff L = 4 m PE Inloppsarea cm2/m (ca) Skarvmuff 110/95 Dimension L Material Antal per kartong / PE Lösa x utlopp varav 2 st. förmonterade reglerenheter Fördelningsbrunn Inklusive 2 st. reglerenheter x utlopp varav 2 st. förmonterade reglerenheter. Höjd: 1100 Höjd inlopp: 140 Höjd utlopp: 40 In/utlopp: 110 Reglerenhet Inkl. läppring för 121 hål. Passar till fördelningsbrunn dim ENSKILT AVLOPP 121

6 d i Flexböj 0-90 Dimension di Antal per pall Antal per kartong Ventilationshuv dim. 110 Passar både till släta och korrugerade rör Förpackning st Fiberduk 1,4 x 32 m Klass: NGS1 Vikt: 110 g/m 2 Vattengenomsläpplighet: 81 l/m Infiltrationsmodul L = 1,2 m B = 0,55 m H = 0,2 m Lock 400 före Lock 400 före ENSKILT AVLOPP

7 Lock 400 efter Lock 400 efter 1996 Lock 560 före 2006 Till slamavskiljare 2 kubik Lock 560 Till slamavskiljare efter Tätningsring till lock 400 Till äldre slamavskiljare och fördelningsbrunnar T-rör till slamavskiljare 110 Till renovering av äldre brunnar ENSKILT AVLOPP 123

8 GODKÄNNANDEBEVIS SC Nedanstående produkt och tillverkningskontroll har bedömts uppfylla Boverkets Byggregler (BBR) i de avseenden och under de förutsättningar som anges i detta bevis slamavskiljare 1,0m 3 Innehavare Avsedd användning Infra AB, Industrivägen 11, Fristad. Tel: , fax: , organisations: E-post: infrastruktur.se@uponor.com hemsida: Markförlagd slamavskiljare tillverkad av polyeten, PE. Slamavskiljaren är av 2-kaartyp med volym på 1m 3 och är avsedd för BDT, ett hushåll. Arbetsöppning har Ø 400 och är försett med låsbart lock. Slamavskiljaren är byggd för gravimetrisk avskiljning d.v.s. avskiljning sker med hjälp av densitetsskillnad mellan slam och vatten. Används i spillvatteninstallationer för slamavskiljning för BDT-vatten från ett hushåll, max 5 personer. Med BDT-vatten avses spillvatten från bad, dusch, disk och tvätt. Handelsnamn slamavskiljare 1,0m 3, artikelnuer Godkännande en har verifierats mot nedanstående avsnitt i Boverkets Byggregler (BBR): Spillvatten Utformning Daar, fasta brunnar och fasta behållare 6:641, 6:644, 8:952, 1:a stycket 1:a meningen 2:a stycket Tillhörande handlingar Kontroll Installationsanvisning infiltrationssystem 76006, daterad Tillverkningskontrollen skall utföras enligt kontrollanvisningar daterade och övervakas av ett oberoende kontrollorgan. Kontrollavtal: diarie Kontrollorgan: SP Sveriges Tekniska Forskningsinstitut. Vid byggherrens kontroll på byggplatsen skall genom identifiering med hjälp av märkningen tillses att rätt produkter levererats och att de används enligt förutsättningarna givna i godkännande och tillhörande handlingar. Sida 1 (2), Bevis SC , projektnuer 3P05488 Ver SP Sveriges Tekniska Forskningsinstitut, SP SITAC Postadress Besöksadress Telefon/Fax Org. nuer E-post/Internet Detta dokument får endast återges i sin helhet, Box 553 SE KARLSKRONA Bastionsgatan 6 Stumholmen +46 (0) (0) info@sitac.se om inte SP SITAC i förväg skriftligen godkänt annat.

9 Tillverkare Märkning Tillverkningskontrollen omfattar följande tillverkningsställe: Infra AB, Fristad. erna skall vid fabrik förses med märkning. Märkningen utgörs av skylt på varje levererad slamavskiljare och omfattar: Innehavare P-märke Certifieringsorgan ens typbeteckning Godkännandets nuer Egenskaper Löpande tillverkningsdatum Kontrollorgan, Fristad p SP SITAC Slamavskiljare 1,0m 3 SC BDT 1 datum SP Lock/manlucka är försett med varningstext för farlig gas vid inspektion/nedstigning. Bedömningsunderlag Rapport F626622, F704017, FX och ETkPX11418 från SP Sveriges Tekniska Forskningsinstitut. Koentarer Utsläpp från små slamavskiljare regleras enligt miljöbalken och ska prövas av miljö- och hälsoskyddsnämnd. Godkännandet gäller under förutsättning att: - avskiljare avsedd för markförläggning är dimensionerad för aktuell jord- och trafiklast. - avskiljaren är säkrad mot otillbörlig avlyftning av lock/manlucka genom att densaa är låsbar med hänglås, är typgodkänd eller väger minst 50 kg. Detta bevis ersätter tidigare bevis med saa nuer daterat och projektnuer PX Giltighetstid Godkännandet gäller t.o.m Sida 2 (2), Bevis SC , projektnuer 3P05488 Ver SP Sveriges Tekniska Forskningsinstitut, SP SITAC Postadress Besöksadress Telefon/Fax Org. nuer E-post/Internet Detta dokument får endast återges i sin helhet, Box 553 SE KARLSKRONA Bastionsgatan 6 Stumholmen +46 (0) (0) info@sitac.se om inte SP SITAC i förväg skriftligen godkänt annat.
