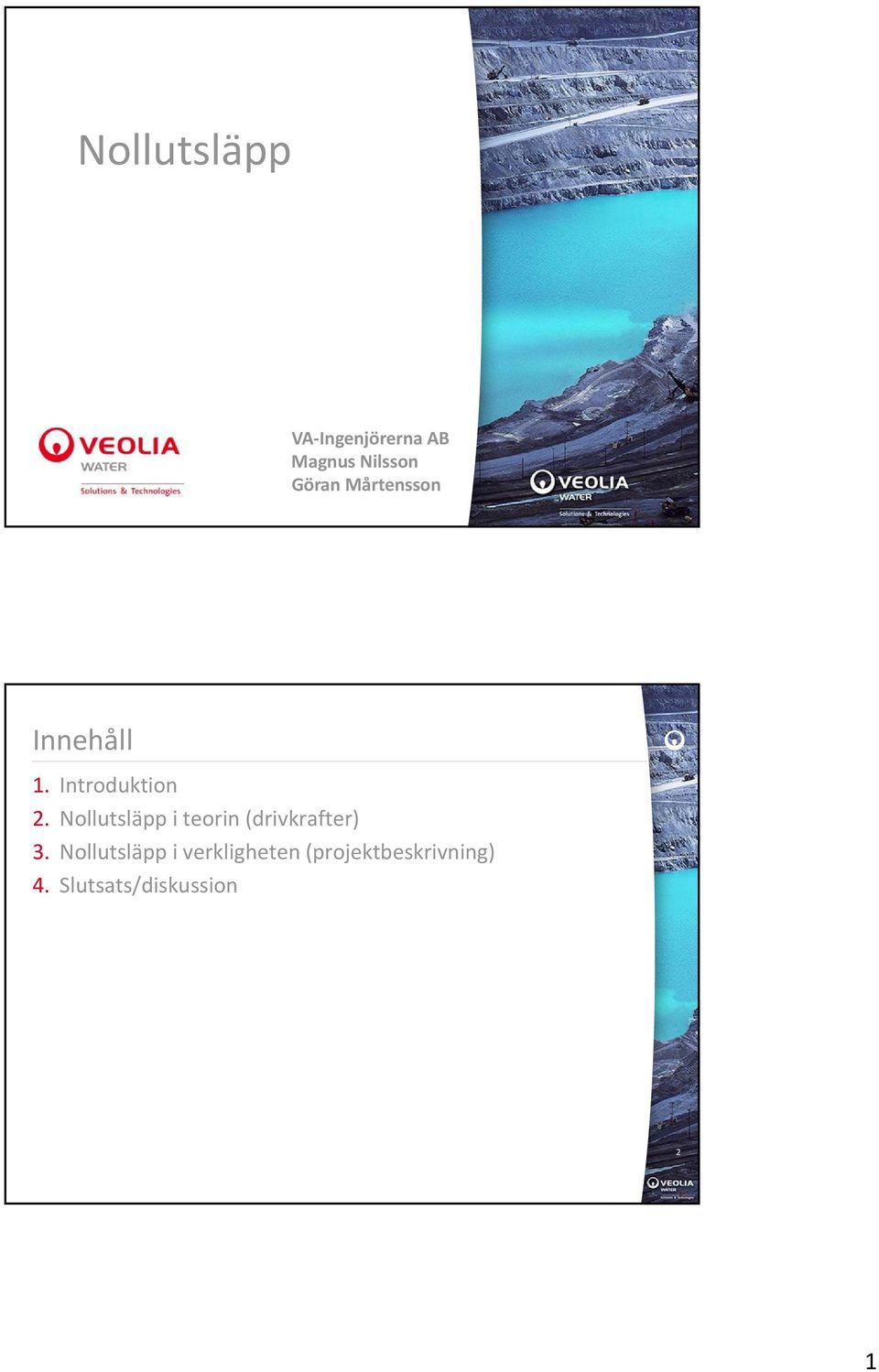

1 Nollutsläpp VA Ingenjörerna AB Magnus Nilsson Göran Mårtensson Innehåll 1. Introduktion 2. Nollutsläpp i teorin (drivkrafter) 3. Nollutsläpp i verkligheten (projektbeskrivning) 4. Slutsats/diskussion 2 1

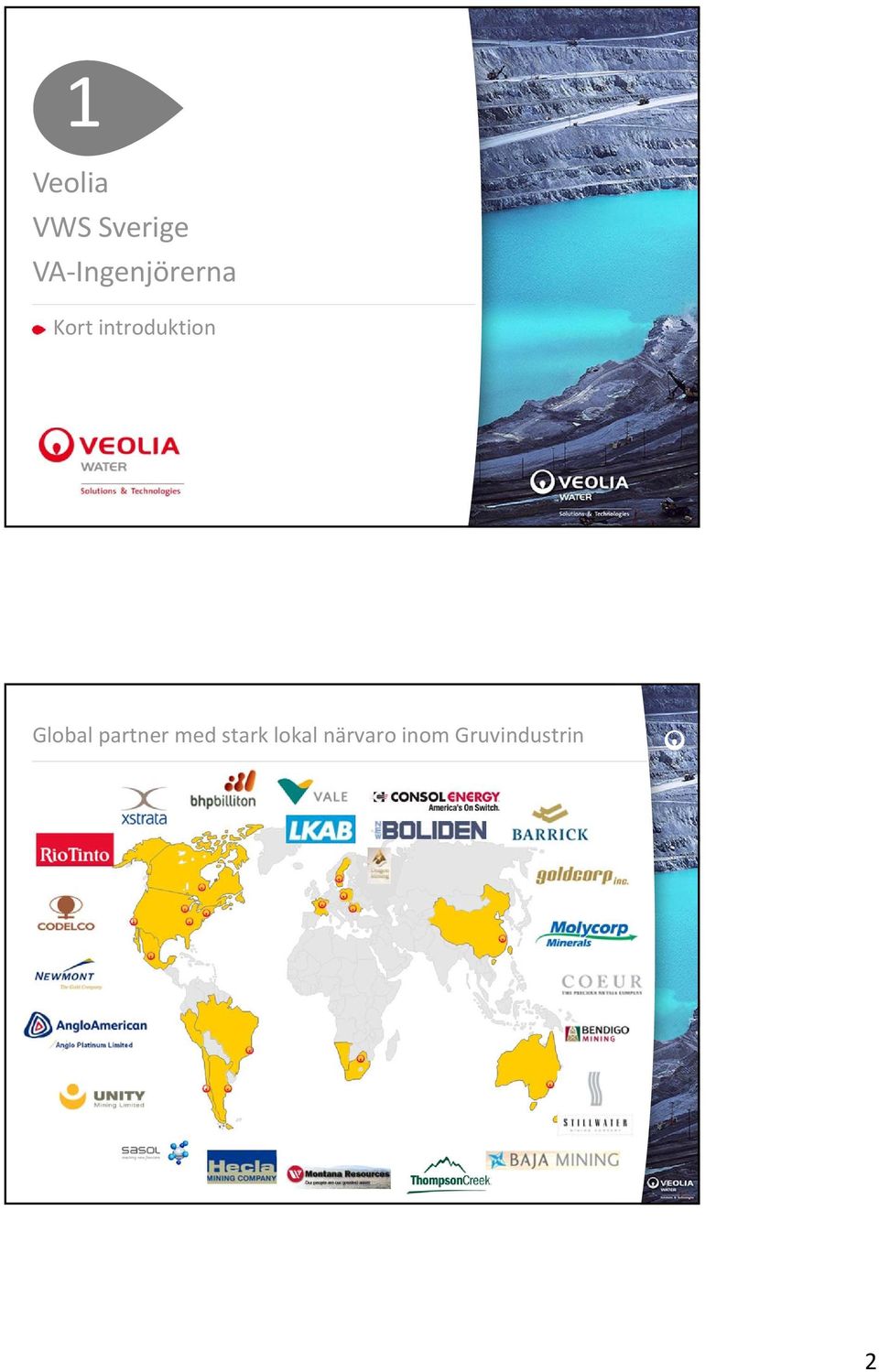

2 1 Veolia VWS Sverige VA Ingenjörerna Kort introduktion Global partner med stark lokal närvaro inom Gruvindustrin 4 2

3 Tre områden för miljön 29,6 miljarder i omsättning anställda Verksamhet i 77 länder Vattendivisionen 3

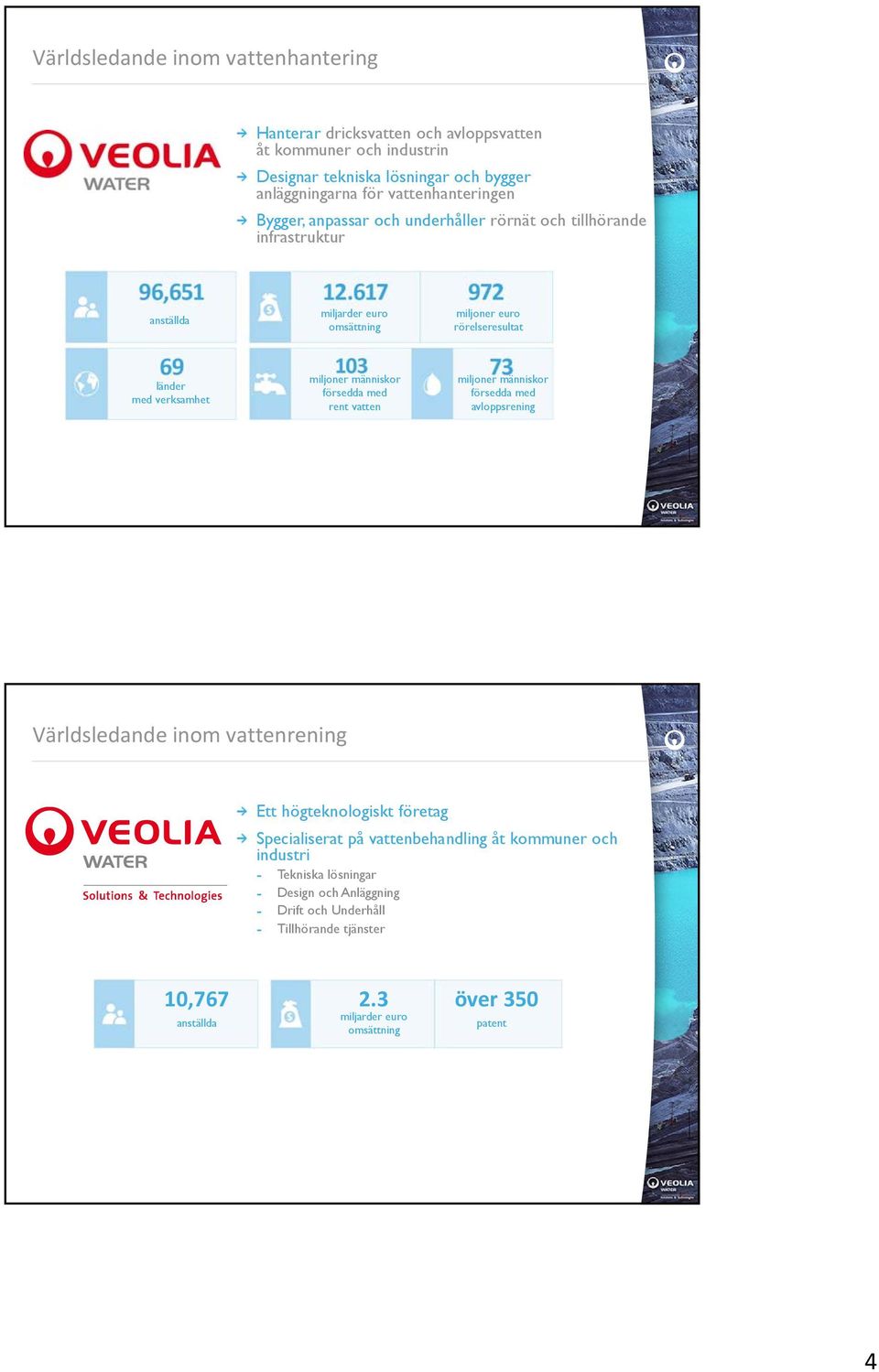

4 Världsledande inom vattenhantering Hanterar dricksvatten och avloppsvatten åt kommuner och industrin Designar tekniska lösningar och bygger anläggningarna för vattenhanteringen Bygger, anpassar och underhåller rörnät och tillhörande infrastruktur anställda miljarder euro omsättning miljoner euro rörelseresultat länder med verksamhet miljoner människor försedda med rent vatten miljoner människor försedda med avloppsrening Världsledande inom vattenrening Ett högteknologiskt företag Specialiserat på vattenbehandling åt kommuner och industri - Tekniska lösningar - Design och Anläggning - Drift och Underhåll - Tillhörande tjänster 10, över 350 anställda miljarder euro omsättning patent 4

verksamhet miljoner människor försedda med rent vatten miljoner människor försedda med avloppsrening Världsledande inom vattenrening Ett högteknologiskt företag Specialiserat

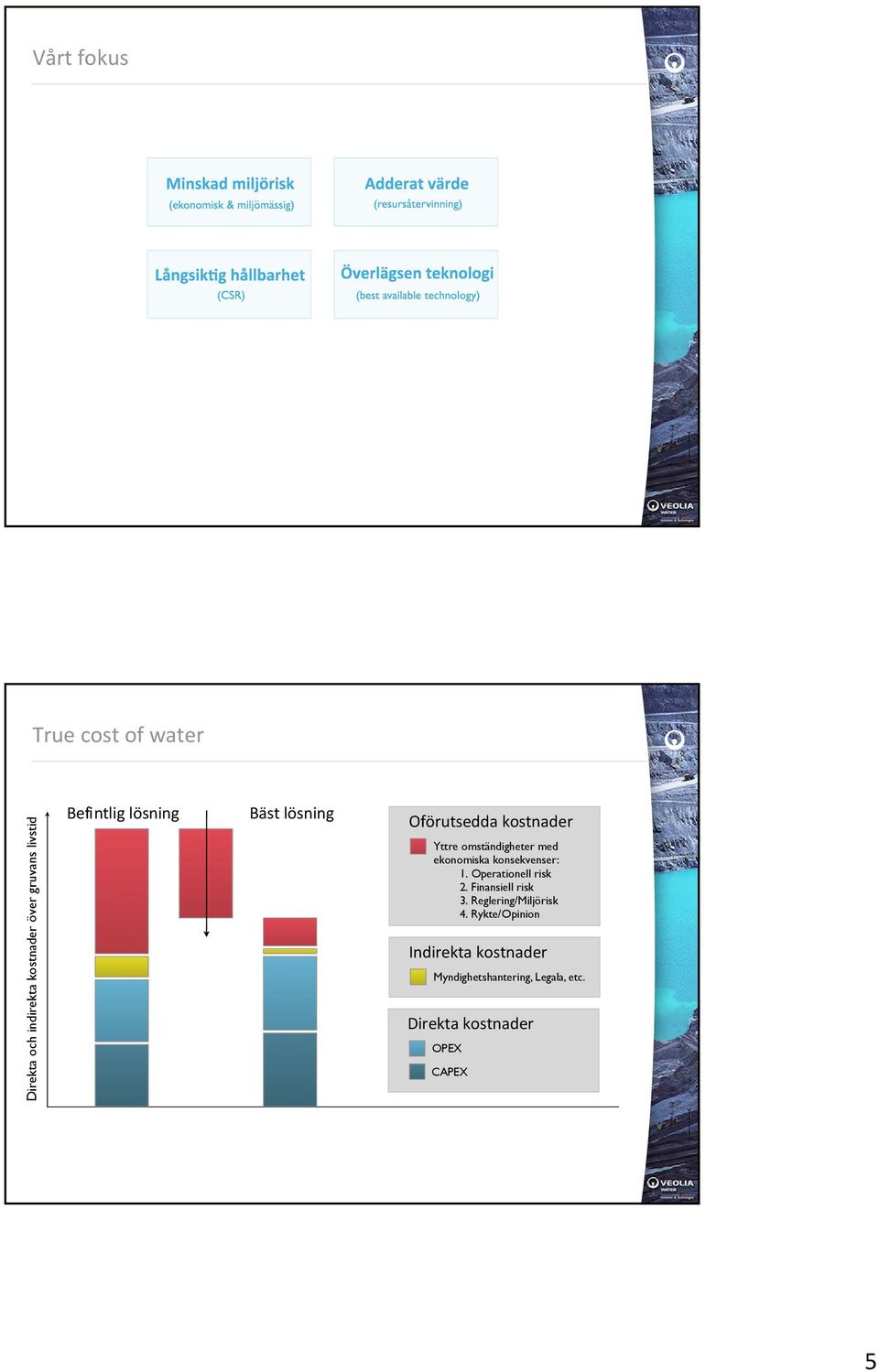

5 Vårt fokus True cost of water Direkta och indirekta kostnader över gruvans livstid Befintlig lösning Bäst lösning Oförutsedda kostnader Yttre omständigheter med ekonomiska konsekvenser: 1. Operationell risk 2. Finansiell risk 3. Reglering/Miljörisk 4. Rykte/Opinion Indirekta kostnader Myndighetshantering, Legala, etc. Direkta kostnader OPEX CAPEX 5

ekonomiska konsekvenser: 1. Operationell risk 2. Finansiell risk 3.

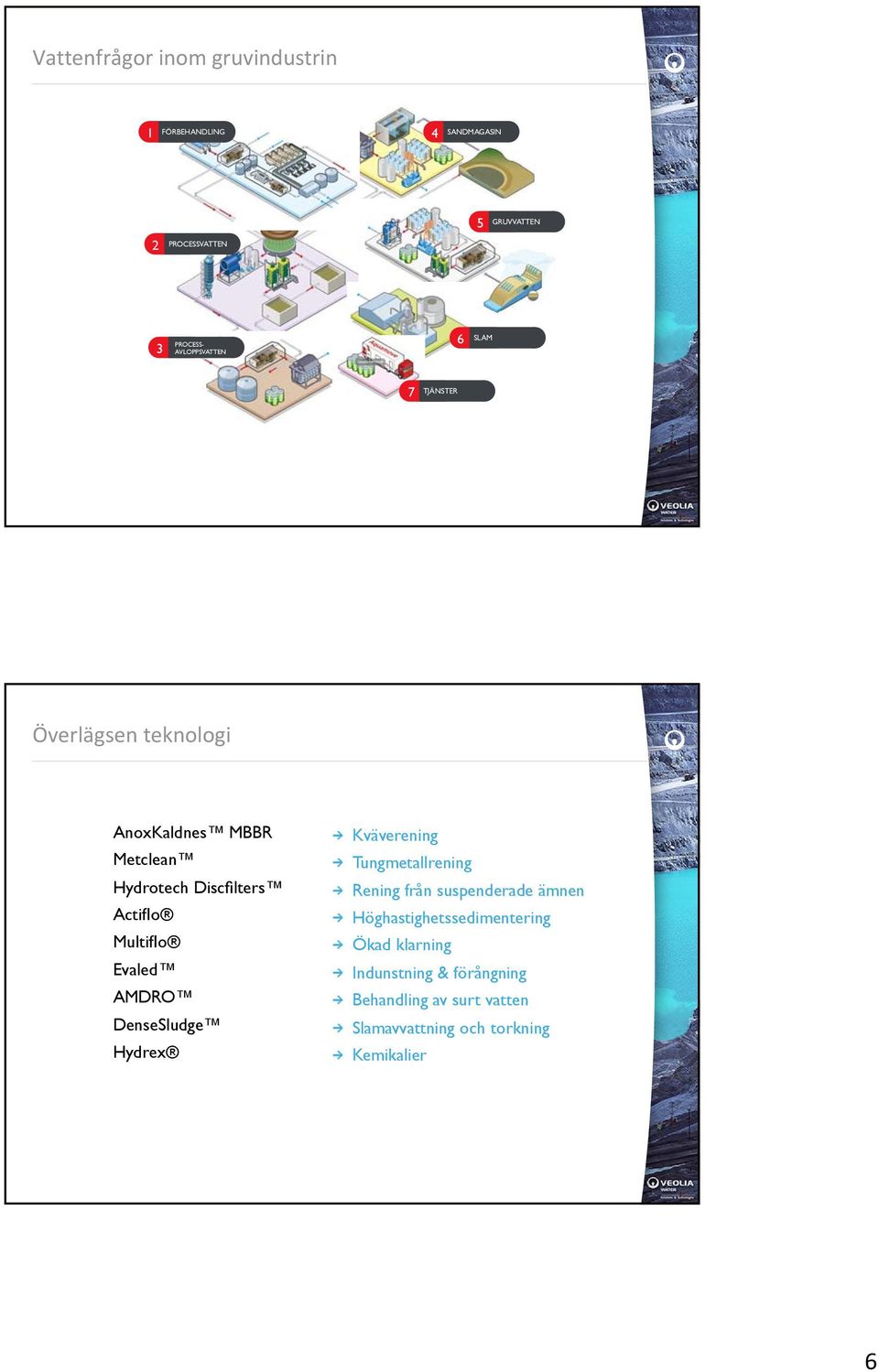

6 Vattenfrågor inom gruvindustrin 1 FÖRBEHANDLING 4 SANDMAGASIN 5 GRUVVATTEN 2 PROCESSVATTEN 3 PROCESS- AVLOPPSVATTEN 6 SLAM 7 TJÄNSTER Överlägsen teknologi AnoxKaldnes MBBR Metclean Hydrotech Discfilters Actiflo Multiflo Evaled AMDRO DenseSludge Hydrex Kväverening Tungmetallrening Rening från suspenderade ämnen Höghastighetssedimentering Ökad klarning Indunstning & förångning Behandling av surt vatten Slamavvattning och torkning Kemikalier 6

Multiflo Evaled AMDRO DenseSludge Hydrex Kväverening Tungmetallrening Rening från suspenderade ämnen

7 Veolias erbjudande Högteknologisk helhetsleverantör inom vatten Konsult Design & Build Lösningar* Drift & Underhåll Efterbehandling råvatten - processvatten - gruvvatten - processavloppsvatten - slam - sandmagasin *teknik, förindustriella lösningar, standardutrustning, kemikalier, tillhörande tjänster (underhåll, kundservice, etc.) 2 Nollutsläpp Nollutsläpp i teorin 7

processavloppsvatten - slam - sandmagasin *teknik, förindustriella lösningar,

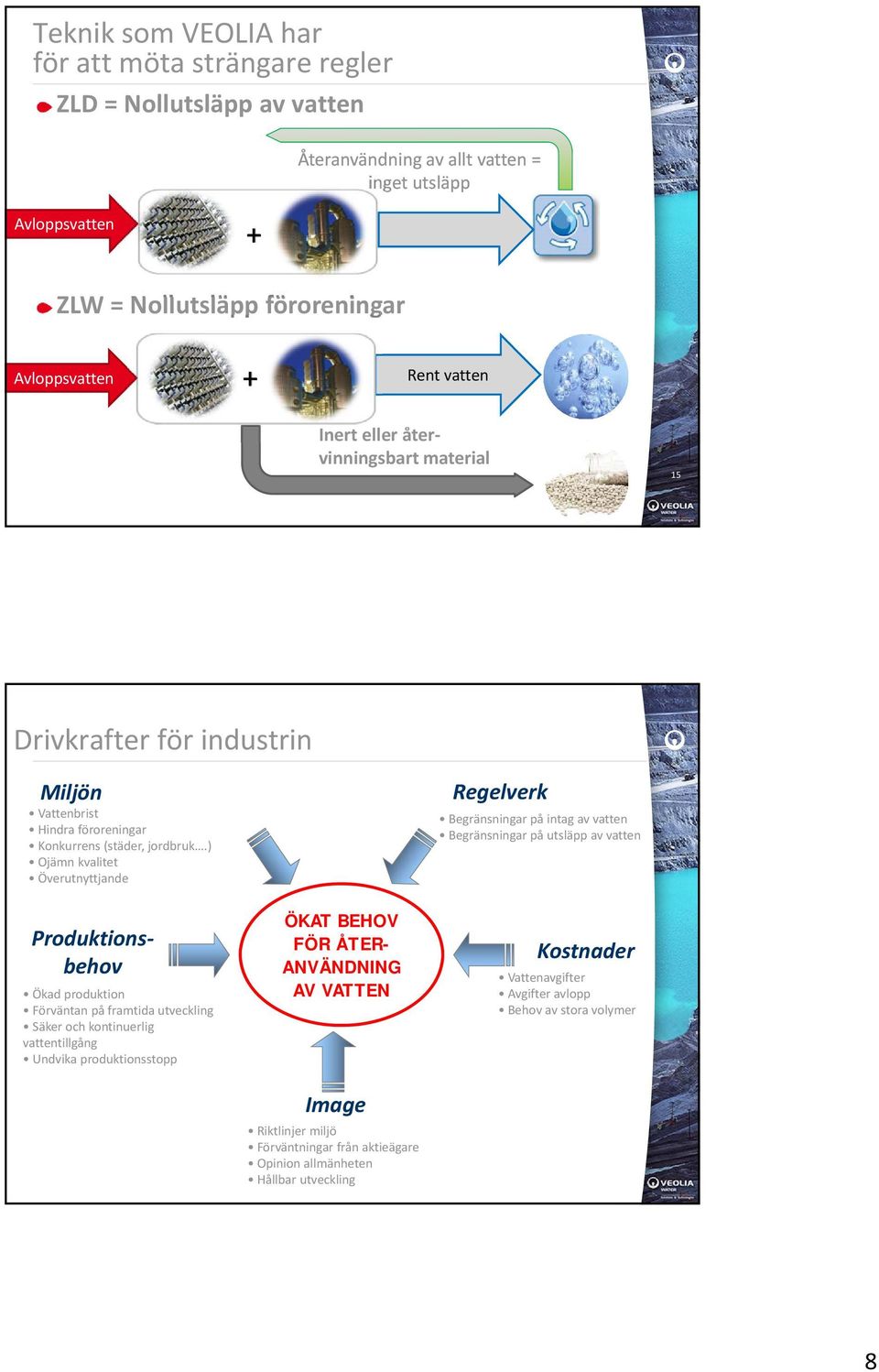

8 Teknik som VEOLIA har för att möta strängare regler ZLD = Nollutsläpp av vatten Återanvändning av allt vatten = inget utsläpp Avloppsvatten + ZLW = Nollutsläpp föroreningar Avloppsvatten + Rent vatten Inert eller återvinningsbart material 15 Drivkrafter för industrin Miljön Vattenbrist Hindra föroreningar Konkurrens (städer, jordbruk.) Ojämn kvalitet Överutnyttjande Produktionsbehov Ökad produktion Förväntan på framtida utveckling Säker och kontinuerlig vattentillgång Undvika produktionsstopp ÖKAT BEHOV FÖR ÅTER- ANVÄNDNING AV VATTEN Image Riktlinjer miljö Förväntningar från aktieägare Opinion allmänheten Hållbar utveckling Regelverk Begränsningar på intag av vatten Begränsningar på utsläpp av vatten Kostnader Vattenavgifter Avgifter avlopp Behov av stora volymer 8

) Ojämn kvalitet Överutnyttjande Produktionsbehov Ökad produktion Förväntan på framtida utveckling Säker och kontinuerlig vattentillgång Undvika produktionsstopp ÖKAT BEHOV FÖR ÅTER- ANVÄNDNING

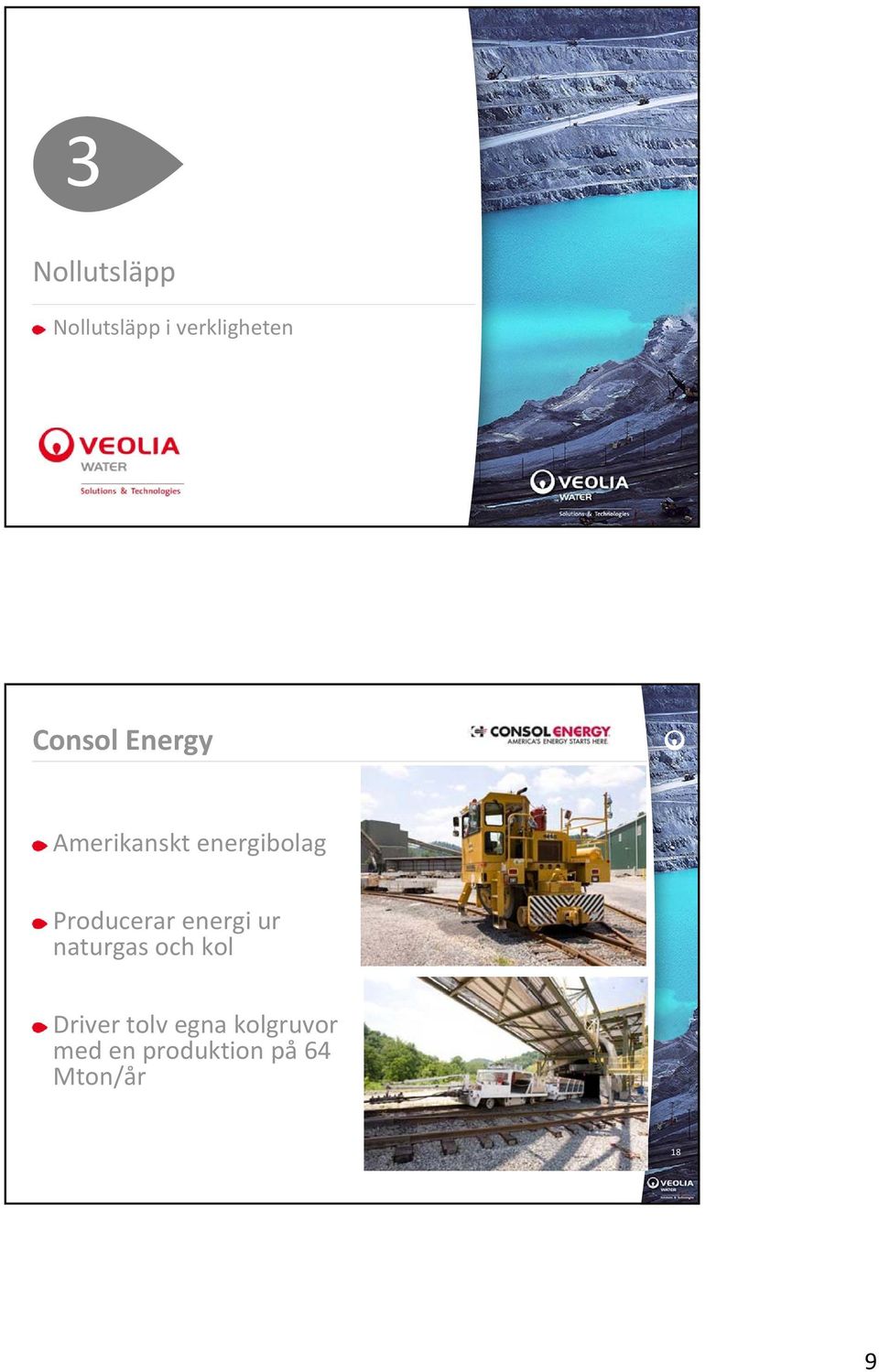

9 3 Nollutsläpp Nollutsläpp i verkligheten Consol Energy Amerikanskt energibolag Producerar energi ur naturgas och kol Driver tolv egna kolgruvor med en produktion på 64 Mton/år 18 9

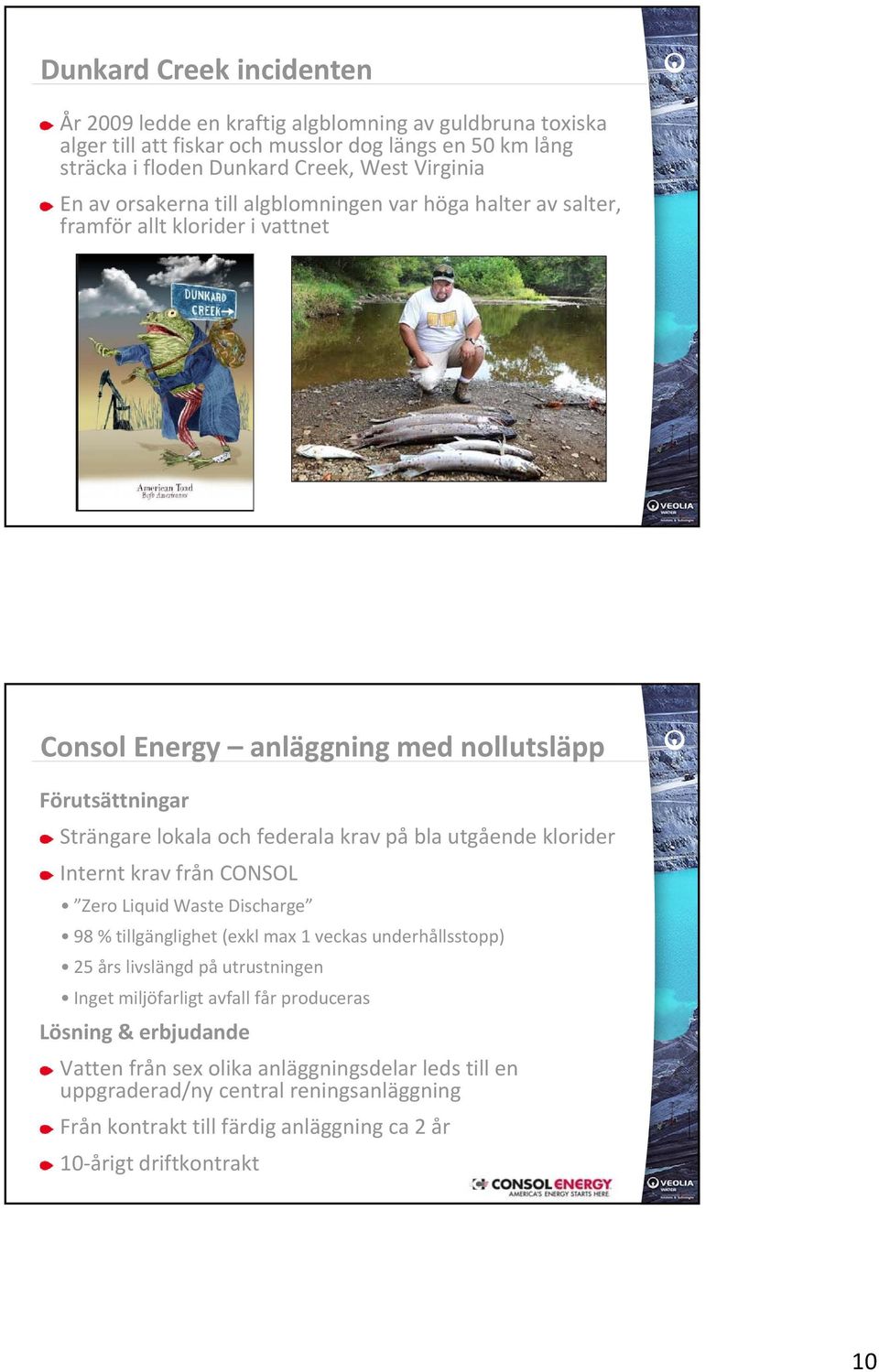

10 Dunkard Creek incidenten År 2009 ledde en kraftig algblomning av guldbruna toxiska alger till att fiskar och musslor dog längs en 50 km lång sträcka i floden Dunkard Creek, West Virginia En av orsakerna till algblomningen var höga halter av salter, framför allt klorider i vattnet Consol Energy anläggning med nollutsläpp Förutsättningar Strängare lokala och federala krav på bla utgående klorider Internt krav från CONSOL Zero Liquid Waste Discharge 98% tillgänglighet (exkl max 1 veckas underhållsstopp) 25 års livslängd på utrustningen Inget miljöfarligt avfall får produceras Lösning & erbjudande Vatten från sex olika anläggningsdelar leds till en uppgraderad/ny central reningsanläggning Från kontrakt till färdig anläggning ca 2 år 10 årigt driftkontrakt 10

utgående klorider Internt krav från CONSOL Zero Liquid Waste Discharge 98% tillgänglighet (exkl max 1 veckas underhållsstopp) 25 års livslängd på utrustningen Inget miljöfarligt avfall får

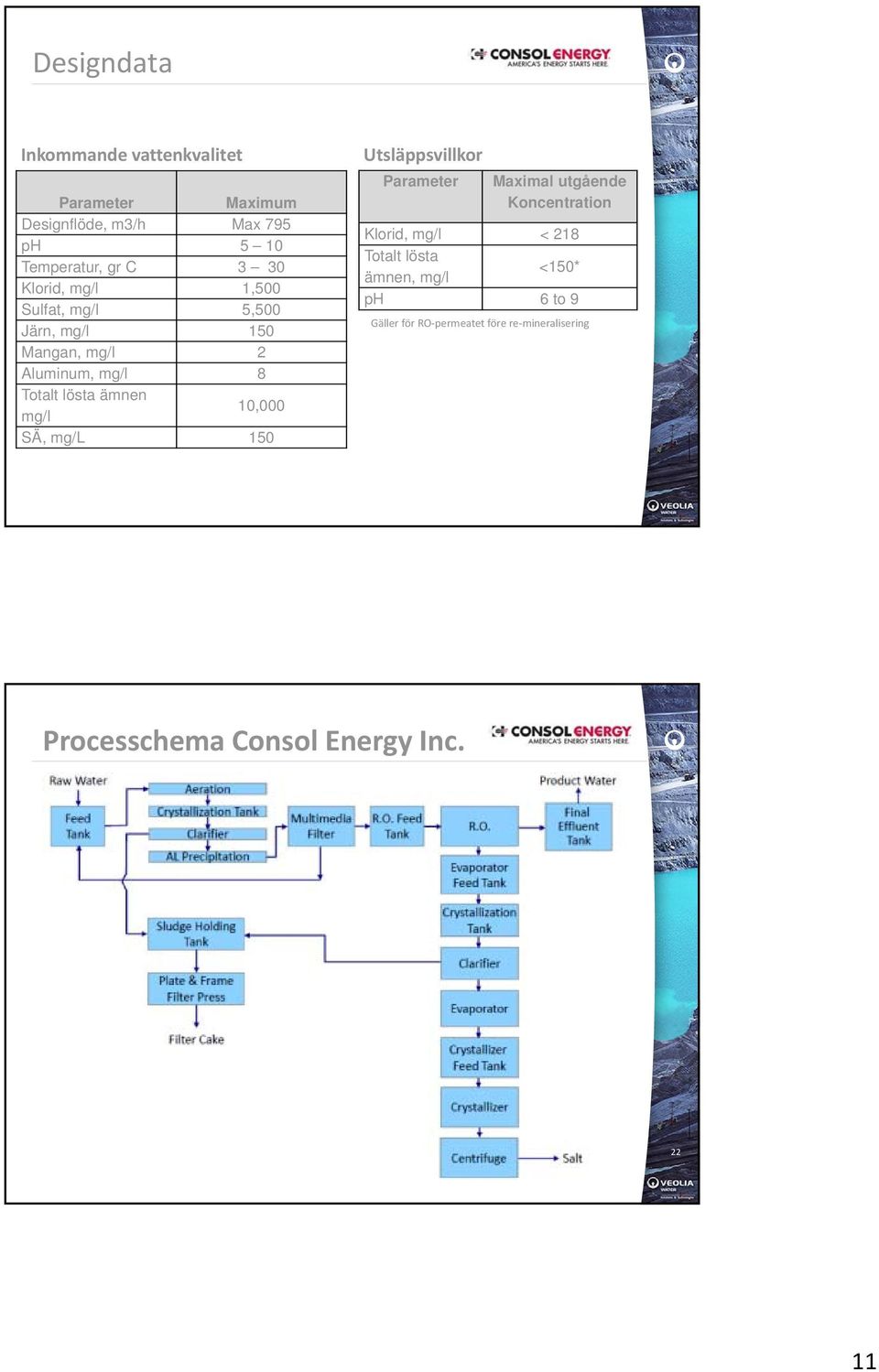

11 Designdata Inkommande vattenkvalitet Parameter Maximum Designflöde, m3/h Max 795 ph 5 10 Temperatur, gr C 3 30 Klorid, mg/l 1,500 Sulfat, mg/l 5,500 Järn, mg/l 150 Mangan, mg/l 2 Aluminum, mg/l 8 Totalt lösta ämnen mg/l 10,000 SÄ, mg/l 150 Utsläppsvillkor Parameter Maximal utgående Koncentration Klorid, mg/l < 218 Totalt lösta ämnen, mg/l <150* ph 6 to 9 Gäller för RO permeatet före re mineralisering Processchema Consol Energy Inc

10,000 SÄ, mg/l 150 Utsläppsvillkor Parameter Maximal utgående Koncentration Klorid, mg/l < 218 Totalt lösta

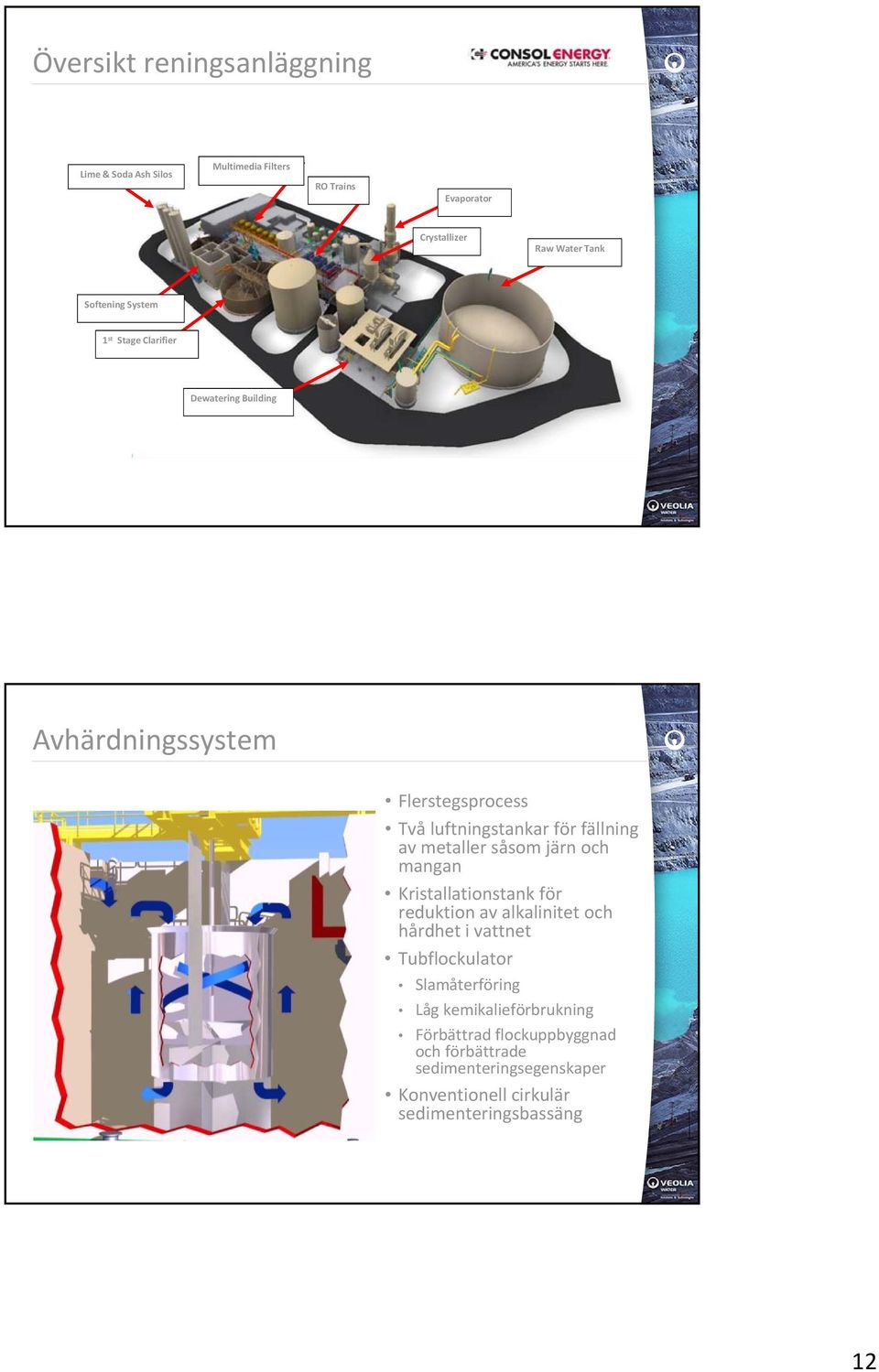

12 Översikt reningsanläggning Lime & Soda Ash Silos Multimedia Filters RO Trains Evaporator Crystallizer Raw Water Tank Softening System 1 st Stage Clarifier Dewatering Building Avhärdningssystem Flerstegsprocess Två luftningstankar för fällning av metaller såsom järn och mangan Kristallationstank för reduktion av alkalinitet och hårdhet i vattnet Tubflockulator Slamåterföring Låg kemikalieförbrukning Förbättrad flockuppbyggnad och förbättrade sedimenteringsegenskaper Konventionell cirkulär sedimenteringsbassäng 12

såsom järn och mangan Kristallationstank för reduktion av alkalinitet och hårdhet i vattnet Tubflockulator Slamåterföring Låg

13 Multimedia Filter Filtrering av suspenderade ämnen från sedimenteringen uppströms Spolvattnet leds tillbaka till råvattentanken Filtratet leds till RO Systemet RO System 13

14 Indunstare (HPD) Inkommande flöde ROkoncentrat Ångrecirkulation Anläggning för behandling av RO koncentratet Kristallisator Indunstare Förvärmare 14

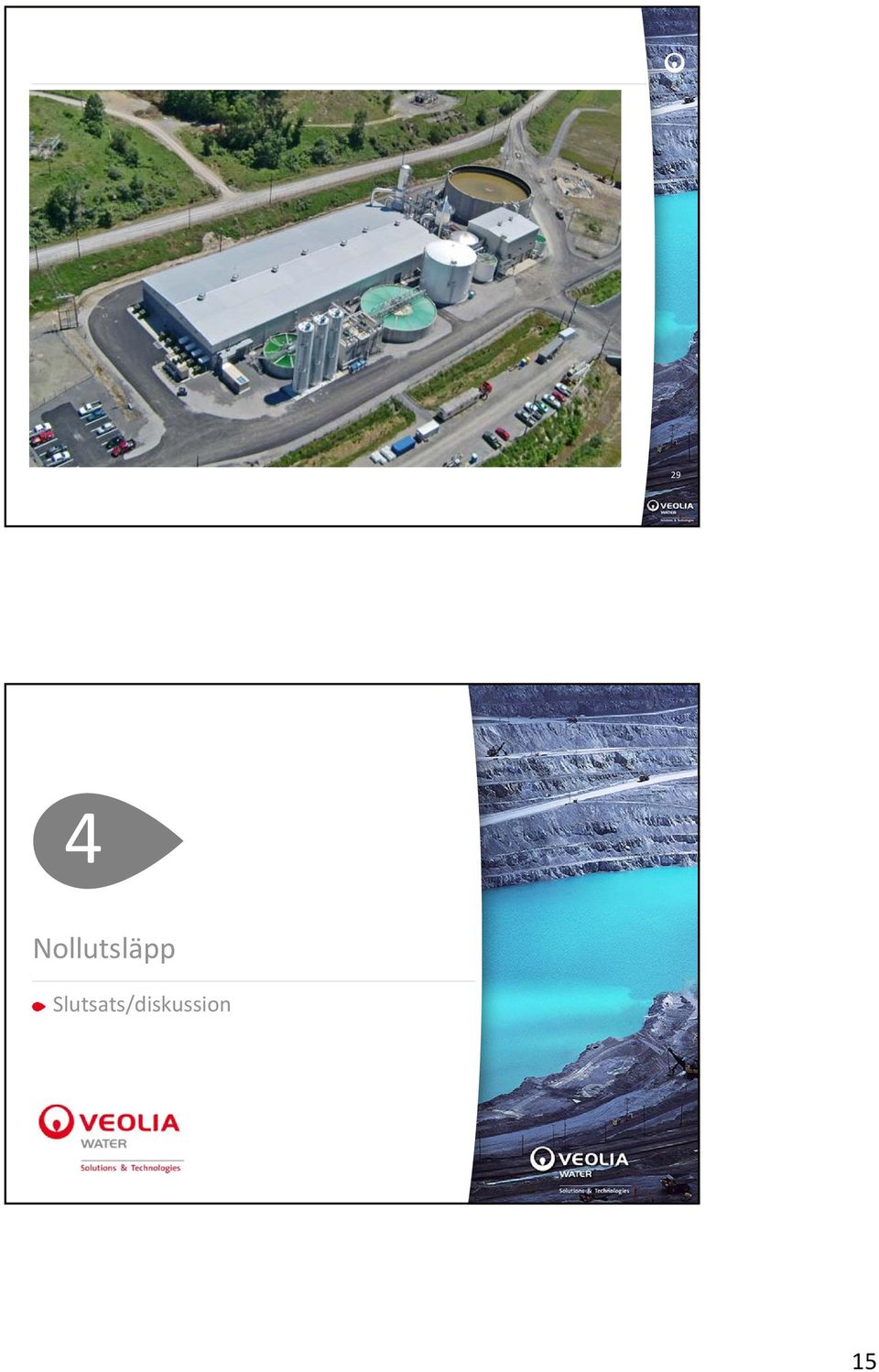

15 29 4 Nollutsläpp Slutsats/diskussion 15

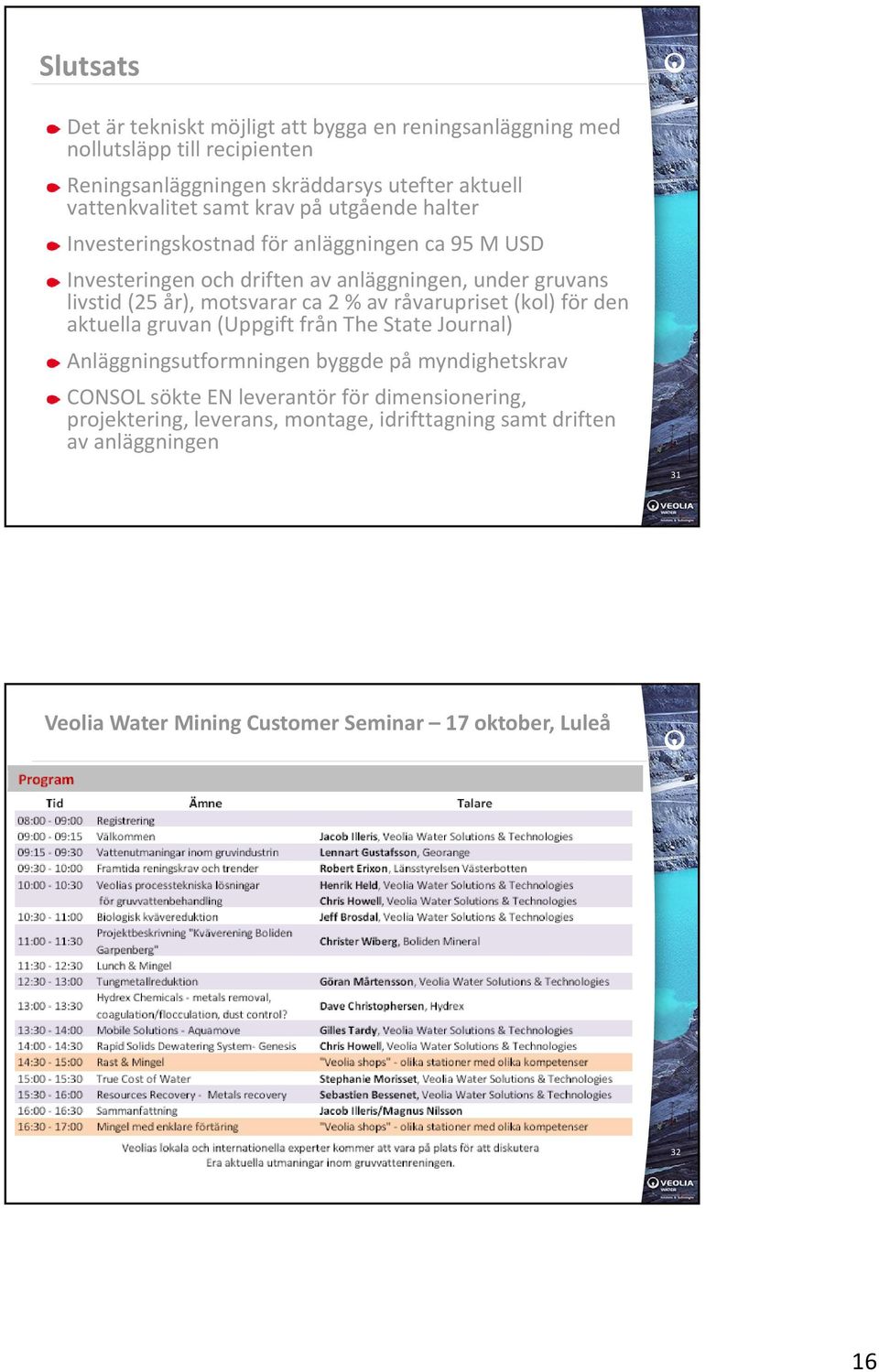

16 Slutsats Det är tekniskt möjligt att bygga en reningsanläggning med nollutsläpp till recipienten Reningsanläggningen skräddarsys utefter aktuell vattenkvalitet samt krav på utgående halter Investeringskostnad för anläggningen ca 95 M USD Investeringen och driften av anläggningen, under gruvans livstid (25 år), motsvarar ca 2 % av råvarupriset (kol) för den aktuella gruvan (Uppgift från The State Journal) Anläggningsutformningen byggde på myndighetskrav CONSOL sökte EN leverantör för dimensionering, projektering, leverans, montage, idrifttagning samt driften av anläggningen 31 Veolia Water Mining Customer Seminar 17 oktober, Luleå 32 16

motsvarar ca 2 % av råvarupriset (kol) för den aktuella gruvan (Uppgift från The State Journal) Anläggningsutformningen byggde på myndighetskrav CONSOL sökte EN
