Oljeavskiljarens utveckling. En del av kretsloppet

Transkript

1 Oljeavskiljarens utveckling

2 Innehåll: Oljeavskiljare från dåtid till nutid 5-års kontroll enl. standard 5-års kontroll som ej omfattas av gällande standard Olika varianter av klassade oljeavskiljare Tejotvätt Hantering av olika koalesatorer Kontroll av larm Tömningsintervaller

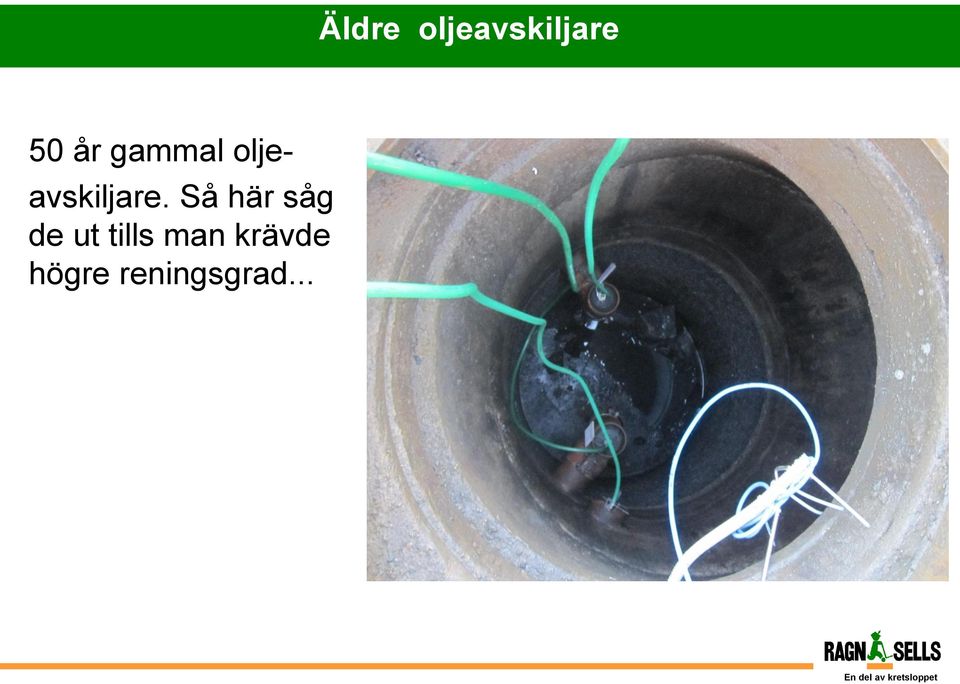

3 Äldre oljeavskiljare 50 år gammal olje- avskiljare. Så här såg de ut tills man krävde högre reningsgrad...

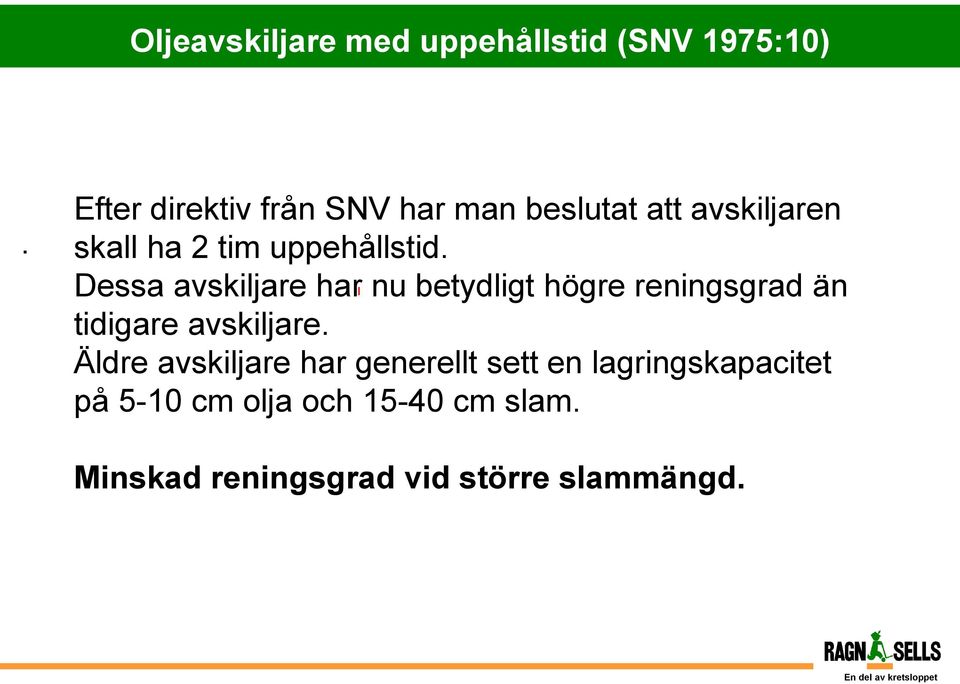

4 Oljeavskiljare med uppehållstid (SNV 1975:10). Efter direktiv från SNV har man beslutat att avskiljaren skall ha 2 tim uppehållstid. Dessa avskiljare har nu betydligt högre reningsgrad än tidigare avskiljare. Äldre avskiljare har generellt sett en lagringskapacitet på 5-10 cm olja och cm slam. Minskad reningsgrad vid större slammängd.

5 Princip för uppehållstid ( 2 timmar) UTLOPP INFLÖDE Flockmedel, oljeslam

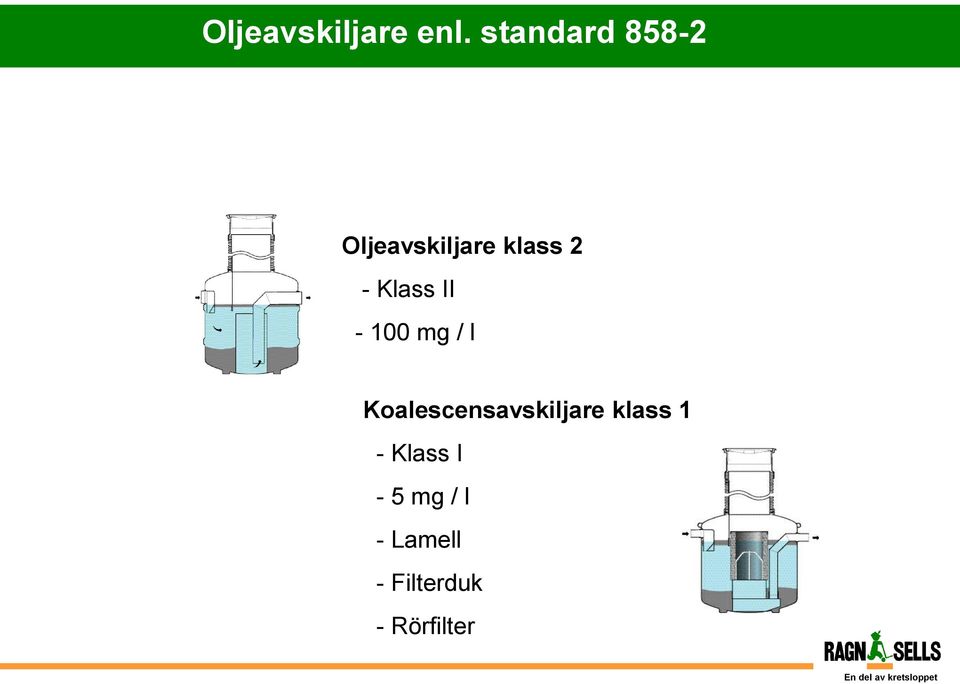

6 Oljeavskiljare enl. standard Oljeavskiljare klass 2 - Klass II mg / l Koalescensavskiljare klass 1 - Klass I - 5 mg / l - Lamell - Filterduk - Rörfilter 2003

7 5 års Kontroll

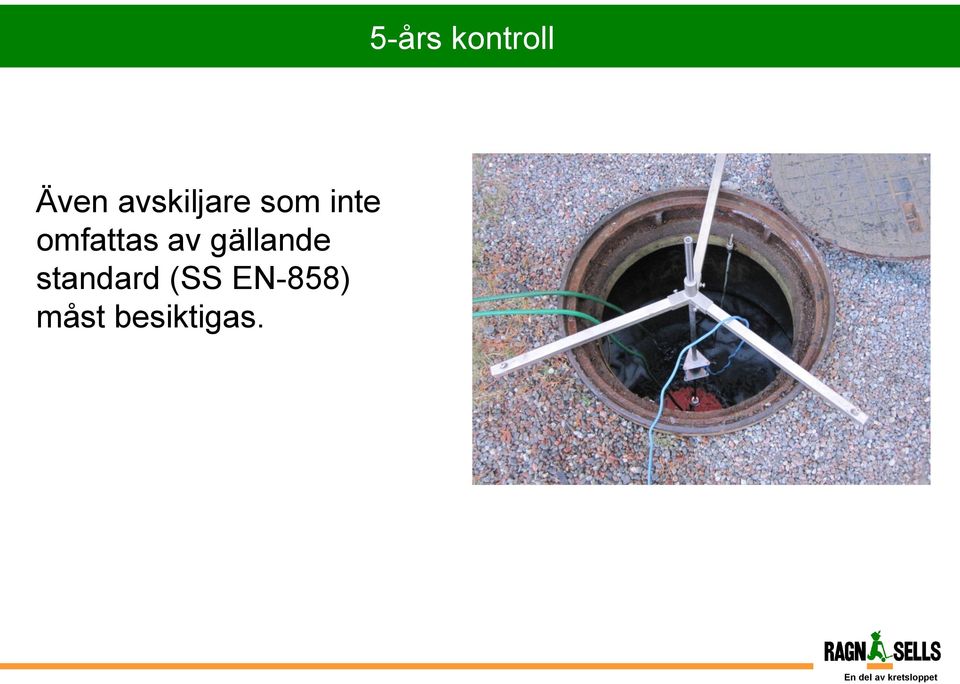

8 5-års kontroll Även avskiljare som inte omfattas av gällande standard (SS EN-858) måst besiktigas.

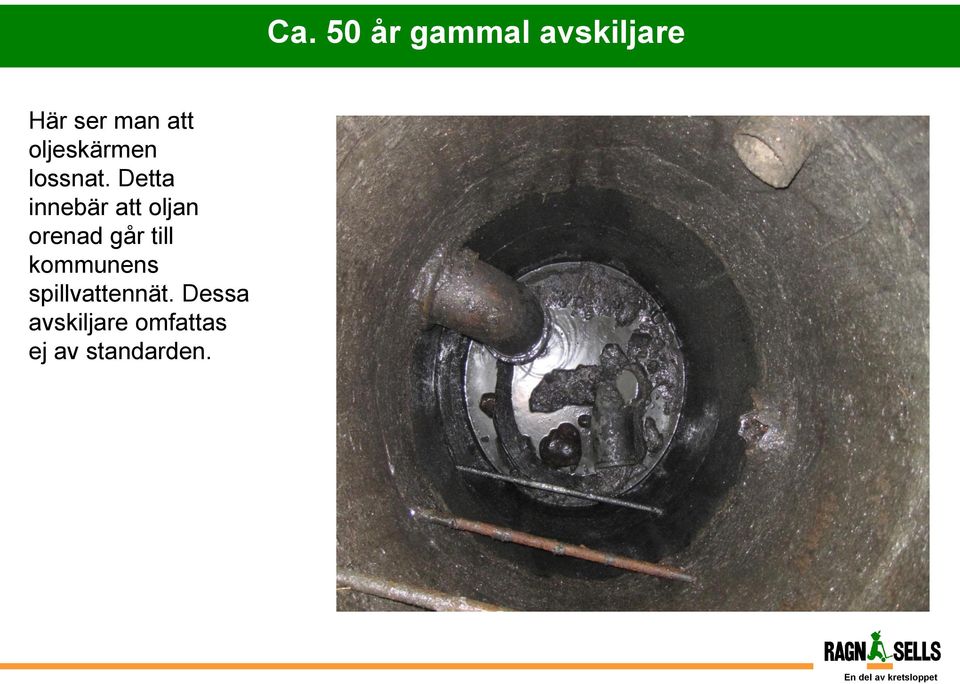

9 Ca. 50 år gammal avskiljare Här ser man att oljeskärmen lossnat. Detta innebär att oljan orenad går till kommunens spillvattennät. Dessa avskiljare omfattas ej av standarden.

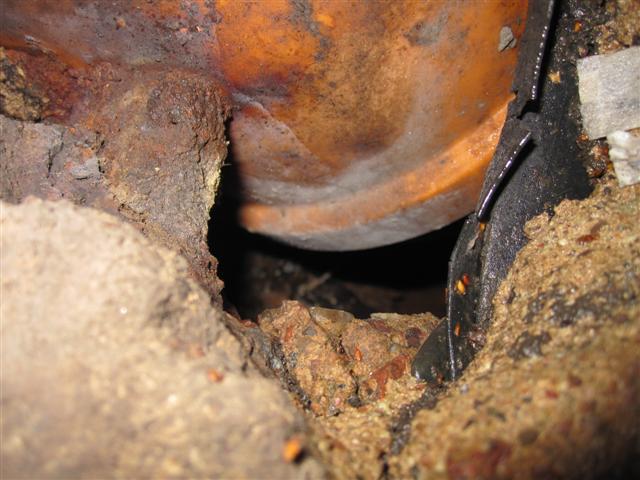

10 Typiskt läckage Typiskt läckage på gamla avskiljare. Gummipackningen har sedan länge vittrat sönder med in/utläckage som följd. Dessa avskiljare döms alltid ut.

11 Typisk skada vid skarv Denna skada blev troligtvis vid montering för ca 30 år sedan

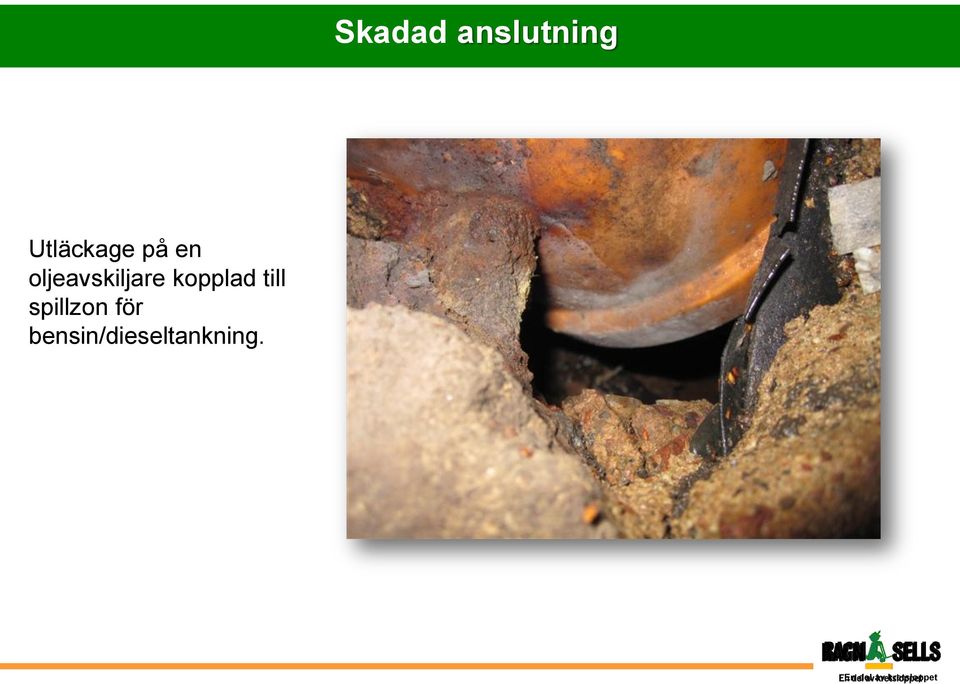

12 Skadad anslutning Utläckage på en oljeavskiljare kopplad till spillzon för bensin/dieseltankning.

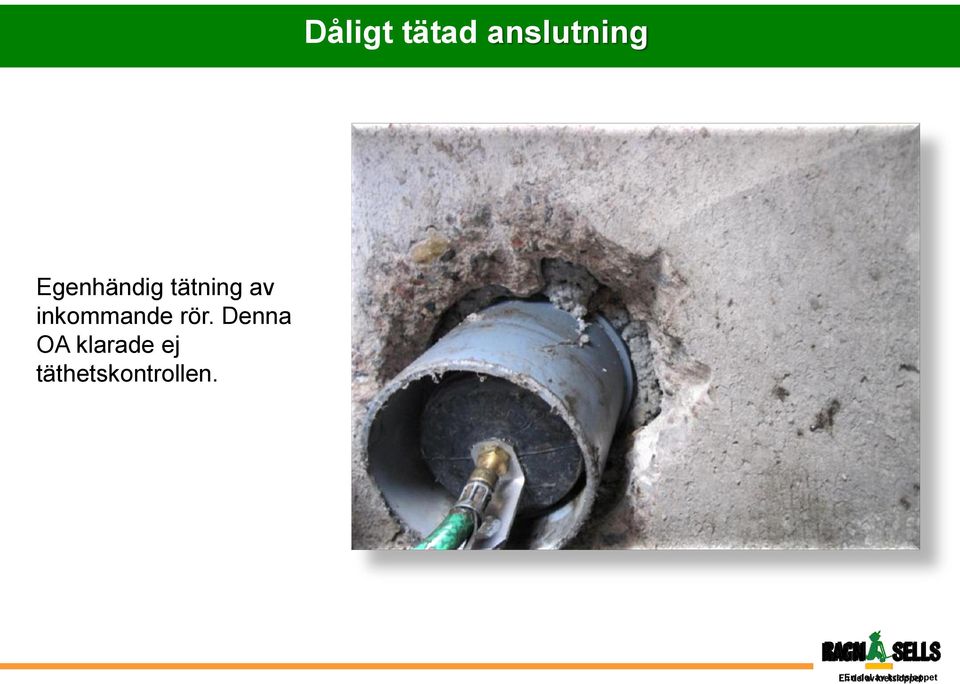

13 Dåligt tätad anslutning Egenhändig tätning av inkommande rör. Denna OA klarade ej täthetskontrollen.

14 Kontrollrapport Här anges samtliga mått tagna i avskiljaren, samt vilka delar av oljeavskiljaren som är fotograferade. Samtliga mått mäts med laser för maximal mätnogranhet. Även tiden för täthetskontrollen anges.

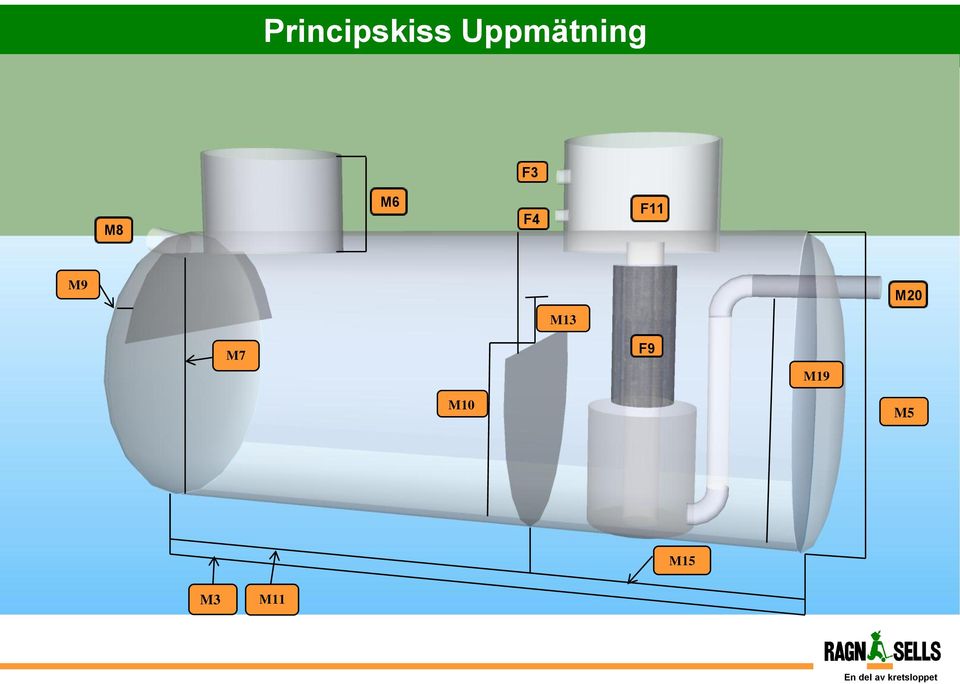

15 Principskiss Uppmätning F3 M8 M6 F4 F11 M9 M13 M20 M7 F9 M19 M10 M5 M15 M3 M11

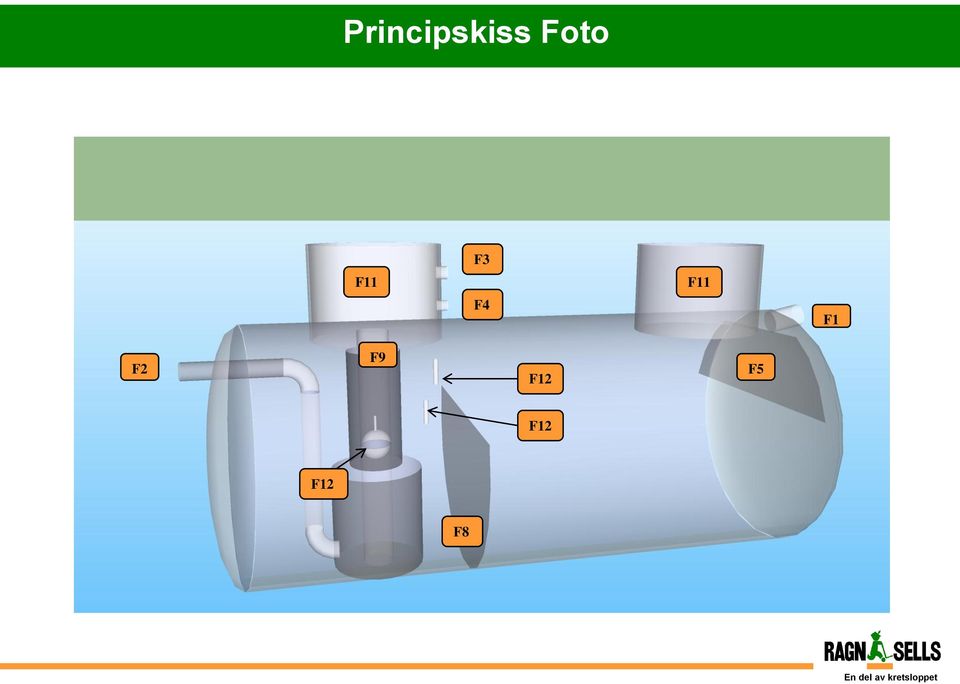

16 Principskiss Foto F3 F11 F11 F4 F1 F2 F9 F12 F5 F12 F12 F8

17 Täthets protokoll otät tank

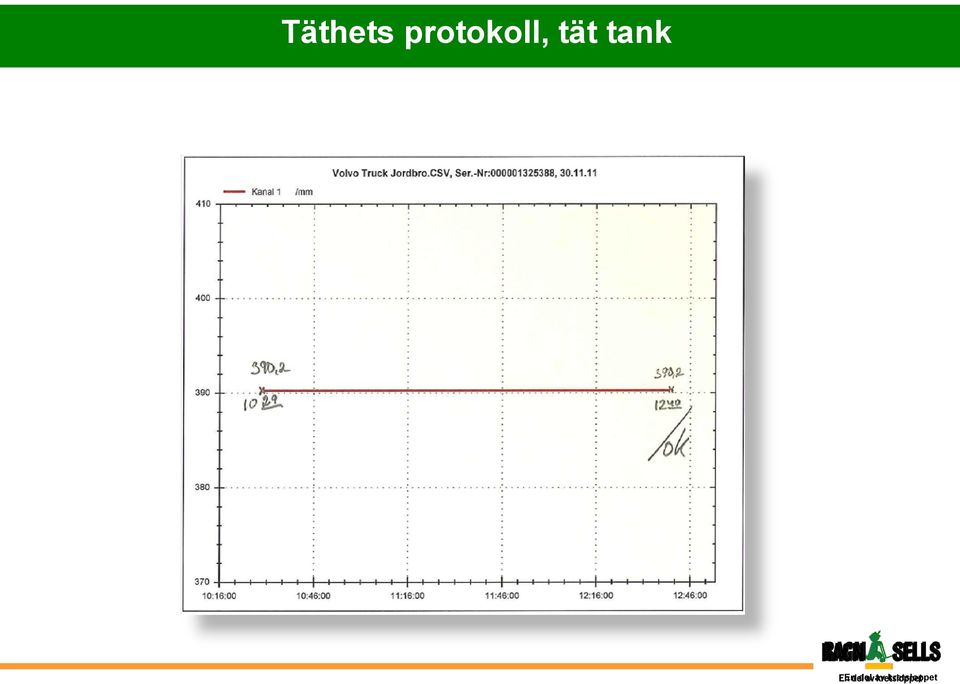

18 Täthets protokoll, tät tank

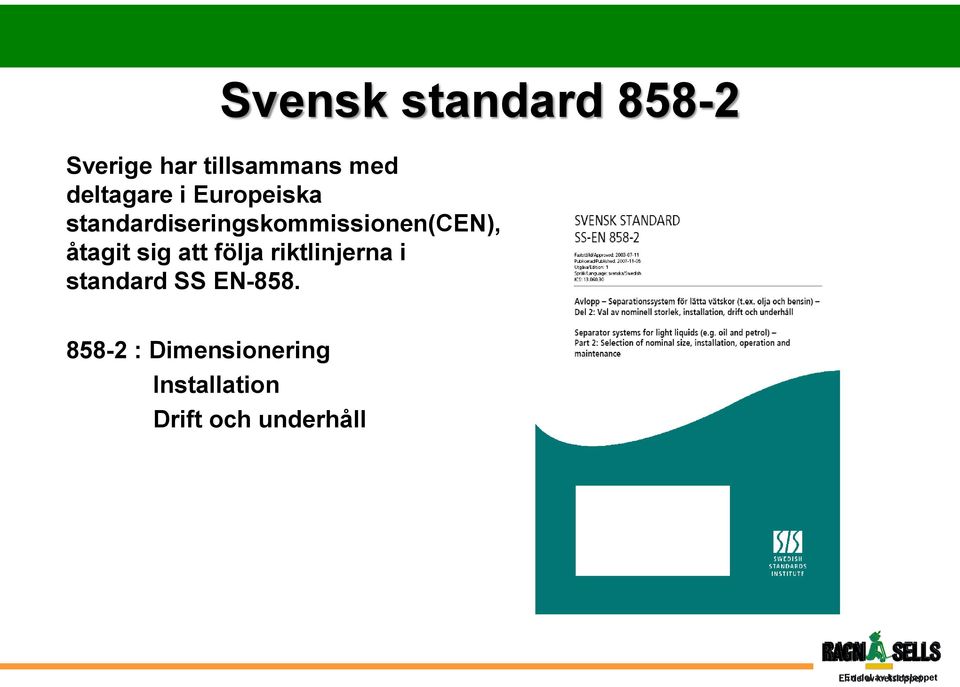

19 Svensk standard Sverige har tillsammans med deltagare i Europeiska standardiseringskommissionen(cen), åtagit sig att följa riktlinjerna i standard SS EN : Dimensionering Installation Drift och underhåll

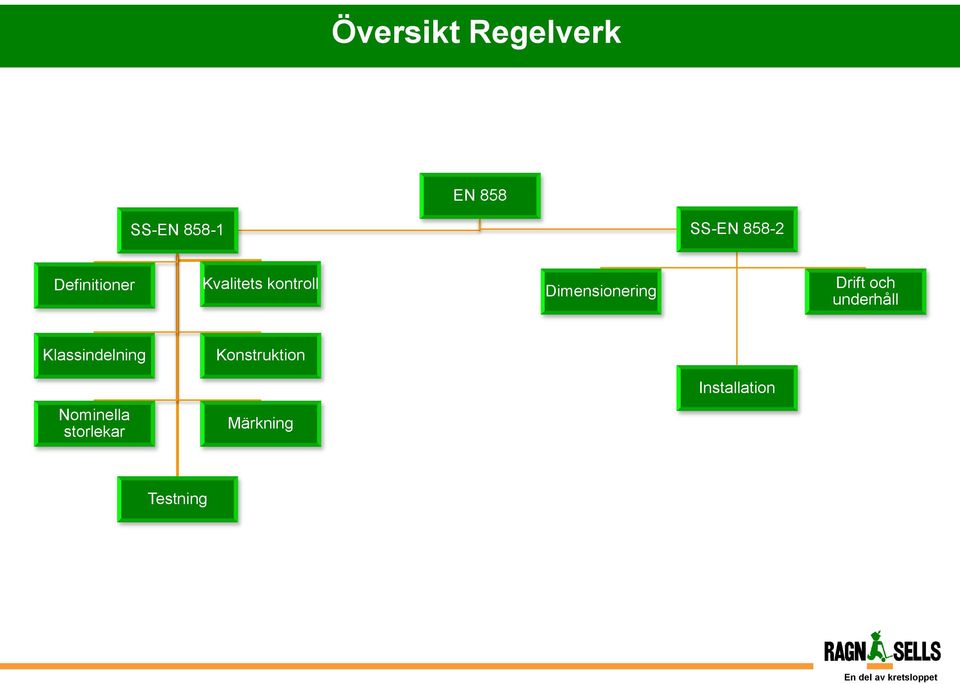

20 Översikt Regelverk EN 858 SS-EN SS-EN Definitioner Kvalitets kontroll Dimensionering Drift och underhåll Klassindelning Konstruktion Nominella storlekar Märkning Installation Testning

21 Europanorm EN 858 Driftsförutsättningar Inga stabila emulsioner får släppas ut Tvättvattentryck får inte överskrida 60 bar/60 grader Celsius Användning av självseparerande rengöringsmedel Tömning vid : Olja, när 80 % av lagringsvolymen är nådd Slam, när 50% av lagringsvolymen är nådd Tömning, inte längre än 6 mån mellanrum. Avskiljaren skall helt tömmas och rengöras. Utförts av fackkunnig. Månadskontroll utförs av sakkunnig. x

22 5-års kontroll Vid 5-års kontroll måste minst följande punkter provas, kontrolleras och protokollföras. Uppgifter om: Ort Användare (företag eller privatperson) Anläggningens komponenter (utrustning) Uppdragsgivare Kontrollant Ansvarig Myndighet Kontroll av: Säkerhet mot läckage av olja från avskiljaranläggningen Förhöjning, oljan får inte nå betäckningen Flottörventil Larmutrustning Dimensionering Täthetsprovning Generell översyn av anläggningens skick x

23 Detta bör ingå i 5 års kontroll Räkna antal tappkranar, högtryckstvätt m.m. (underlag för dimensionering) Funktions/densitetskontrollkontroll av avstängningsventil Tömning/rengöring av oljeavskiljare Visuell kontroll nere i avskiljaren Funktionskontroll av olje/skiktlarm Kontroll av koalesator Lasermätning av väggar, skärmar, rör m.m. Dokumentering Fotografering Plugga alla inkommande rör Fylla upp avskiljaren Täthetskontroll från 30 min till 6 timmar. Normalt fallet är ca 1,0-2,5 timmar Tömma ner avskiljaren och ta bort alla pluggar Fylla upp avskiljaren Redigering av bilder samt skicka underlag till kund/miljökontor x

24 Egenkontroll Ackrediterad Månadskontroll Mätning av skikttjocklek av avskiljd olja (kontrollrör) Mätning av slamlagrets tjocklek i slamfång (kontrollrör) Kontroll av den automatiska avstängningsventilen, kontroll av larmanordning (medhavd cylinder med hydraulolja) Nivåkontroll av vätska före och efter koalesator, när avskiljaren är i drift, för att upptäcka igensättning av koalesatorfilter. Specialkonstruktioner skall kontrolleras mot tillverkarens drift-och underhållsanvisningar Upptäckta fel skall omgående åtgärdas, större avlagringar skall tas bort Driftjournaler skall föras Tömning och rengöring av avskiljaren om så erfordras (t.ex. vid mycket slam) Rengöring av utloppsrännan i provtagningsbrunnen x

25 Service Protokoll/Driftjournal Enligt standarden ska kontroll/tömning av avskiljaren ske minst var sjätte månad. Enligt standard skall även kontroll/tömning journalföras, samt anteckning om reparationer m.m.

26 Att tänka på Golvtvättmaskin Detta tvättmedel får ej släppas till OA, då detta är starkt alkaliskt.

27 Att tänka på Tejotvätt Får ej tömmas i OA, starkt alkaliskt tvättmedel. Dessa skall tömmas med slambil. Rymd: liter.

28 Att tänka på Tappkran för Tejotvätten. Denna skall vara pluggad om den är kopplad mot OA. Vid nyare anläggningar är dessa kopplade till slutna tankar.

29 Vilka typer av koalesatorer finns det? Rörfilter Lameller Virvelteknik Stenkoalesator

30 Koalesatorn funktion Koalesensverkan Avskiljningsförmågan kan avsevärt förbättras genom användning av en koalesator. Koalesatorn gör att de små oljedropparna flyter samman till större droppar genom koalesensverkan. Koalesatorn kan vara utformad som en filterstruktur av fibrer eller med rörformade lameller. Avskiljningsförmågan beror i första hand på oljans densitet och oljedropparnas storlek. Emulsioner påverkar också avskiljningsgraden. 2003

31 Falutank med koalesator Luckan tas bort vid rengöring av koalesator

32 Koalesator i Falutank

33 Lamellavskiljare med separat sandfång Genväg till IMG_0122.lnk

34 Urtagning av lamellpaket (Labko)

35 Igensatt lamellfilter (Labko) Dessa filter bör tas upp och rengöras 1 gång per år.

36 Efter rengöring och montering

37 Mindre lamellblock

38 Koalesator med brynja En annan typ av koalesator där filter består av ett förnätat material. Dessa filter är lätta att hantera till skillnad från de avskiljare som är försedda med skumgummi filter.

39 Vad händer om vi inte tömmer i tid? Detta är resultatet om filtret inte byts ut i tid. Flytsand tränger in i filtermassan, som av sin tyngd får filtret att kollapsa. Vikt: kg

40 Mättat filter Ännu ett mättat filter, detta av annan tillverkare. Här är filtret monterat utanpå korgen. Notera vätskan (olja, avfettning) innanför filtret i avskiljarens utlopp.

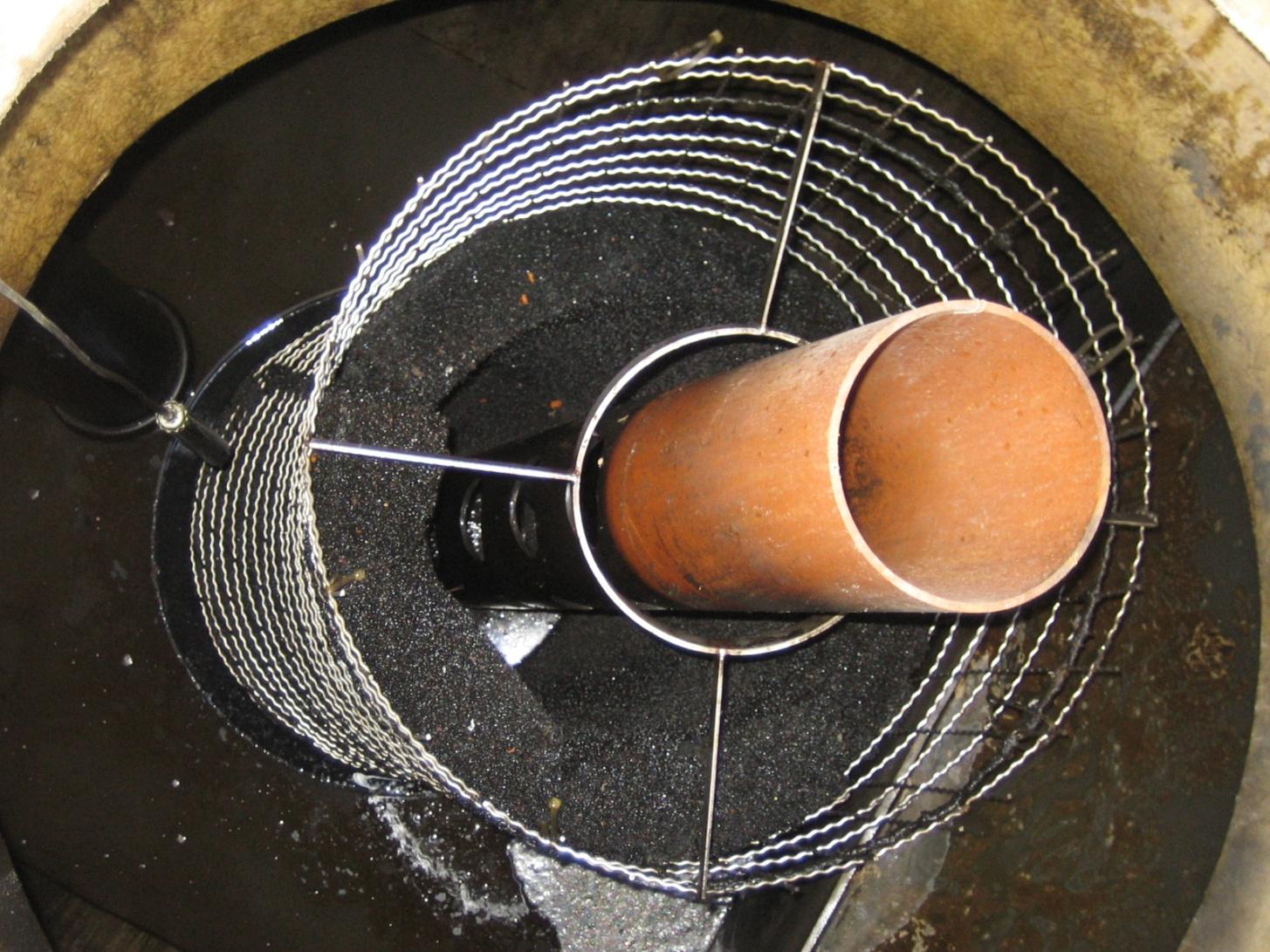

41 Nytt koalesentfilter Koalesator rörfilter som det bör se ut.

42 Avskiljare avsedd för inomhusbruk

43 Avskiljare för installation inomhus. Här är det extra viktigt efter tömning att avstängningsventilen är rengjord och har flytläge. Stor översvämningsrisk!

44 Avskiljning med virvelteknik Här leds vattnet genom en koalesator som arbetar med centrifugalteknik. Dessa avskiljare har högre reningsgrad än traditionella koalesentavskiljare för både olja och flytslam.

45 Virvelteknik Tysk koalesent avskiljare (Awas), med virvelteknik.

46 Oljeavskiljare för dagvatten Avskiljare med bypass funktion, dessa avskiljare används för dagvatten då stora mängder vatten kan komma. Godkännande från Miljökontoret krävs för installation.

47 Avskiljarlarm Skiktlarm Larmar för maximal oljenivå Dämningslarm Larmar vid översvämning i avskiljare

48 Larminstallation 1 Förstärkaren skall placeras på sådan plats där larm uppmärksammas! Ljud & ljussignal skall fungera.

49 Larminstallation 2 Vissa kunskaper krävs vid installation av oljelarm!

50 Provtagningsbrunn Enligt standarde ska alla avskiljare vara kopplade till en provtagningsbrunn. Den skall även renspolas.

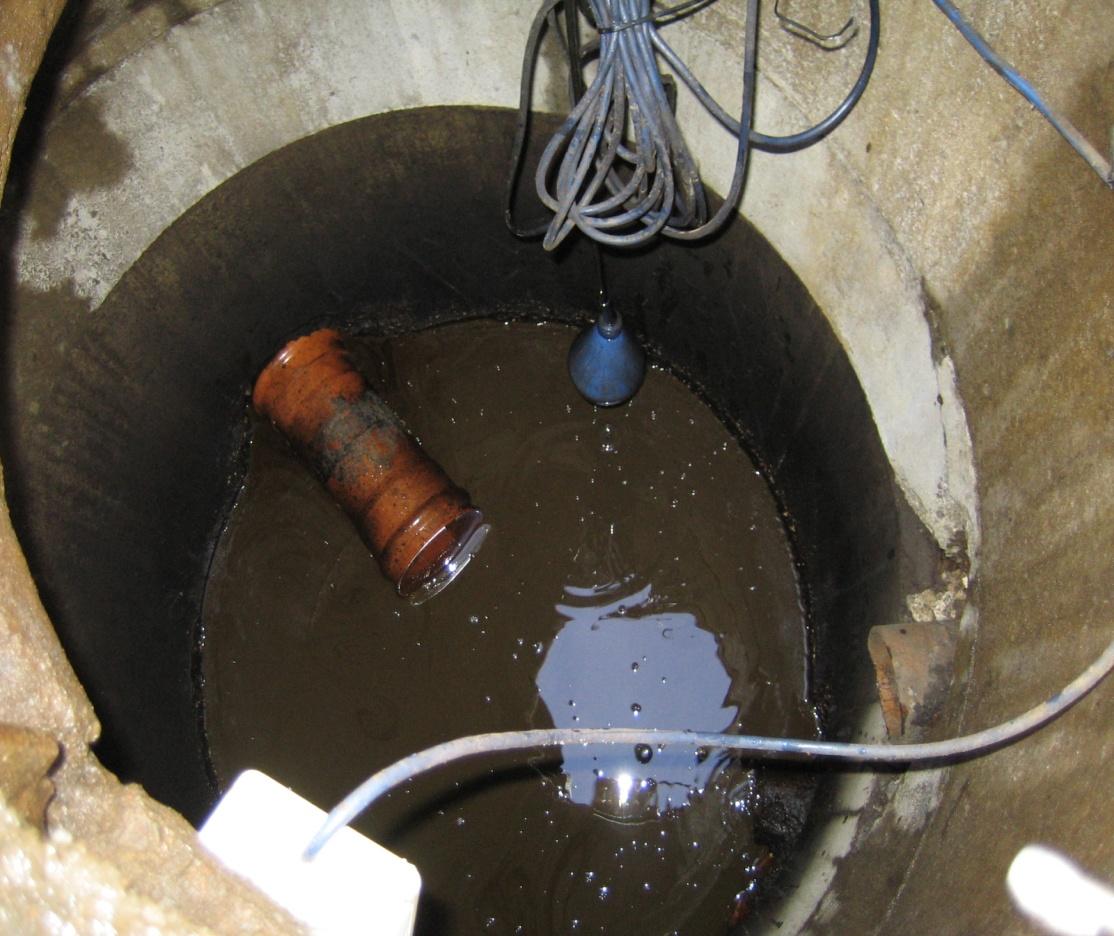

51 Efter tömning skall kontrolleras: att avskiljaren är fylld med vatten att avstängnings ventil har flytläge att larmgivaren når ca 10 cm under vätskenivå vid fylld avskiljare att funktionstest av larm är utfört. Funktionstest utförs genom att lyfta givaren ur vattnet. Larmet skall då utlösas och avge ljus- och ljudsignal. När givaren åter nedsänks i vattnet ska ljus- och ljudsignal upphöra. att dämningslarmet aktiveras när det sänks ned i vatten. X 2003

52 Sammanfattning Olika OA typer Koalesatorer Tömningsintervaller 5-års kontroller enl. standard 5-års kontroll äldre avskiljare Serviceprotokoll
