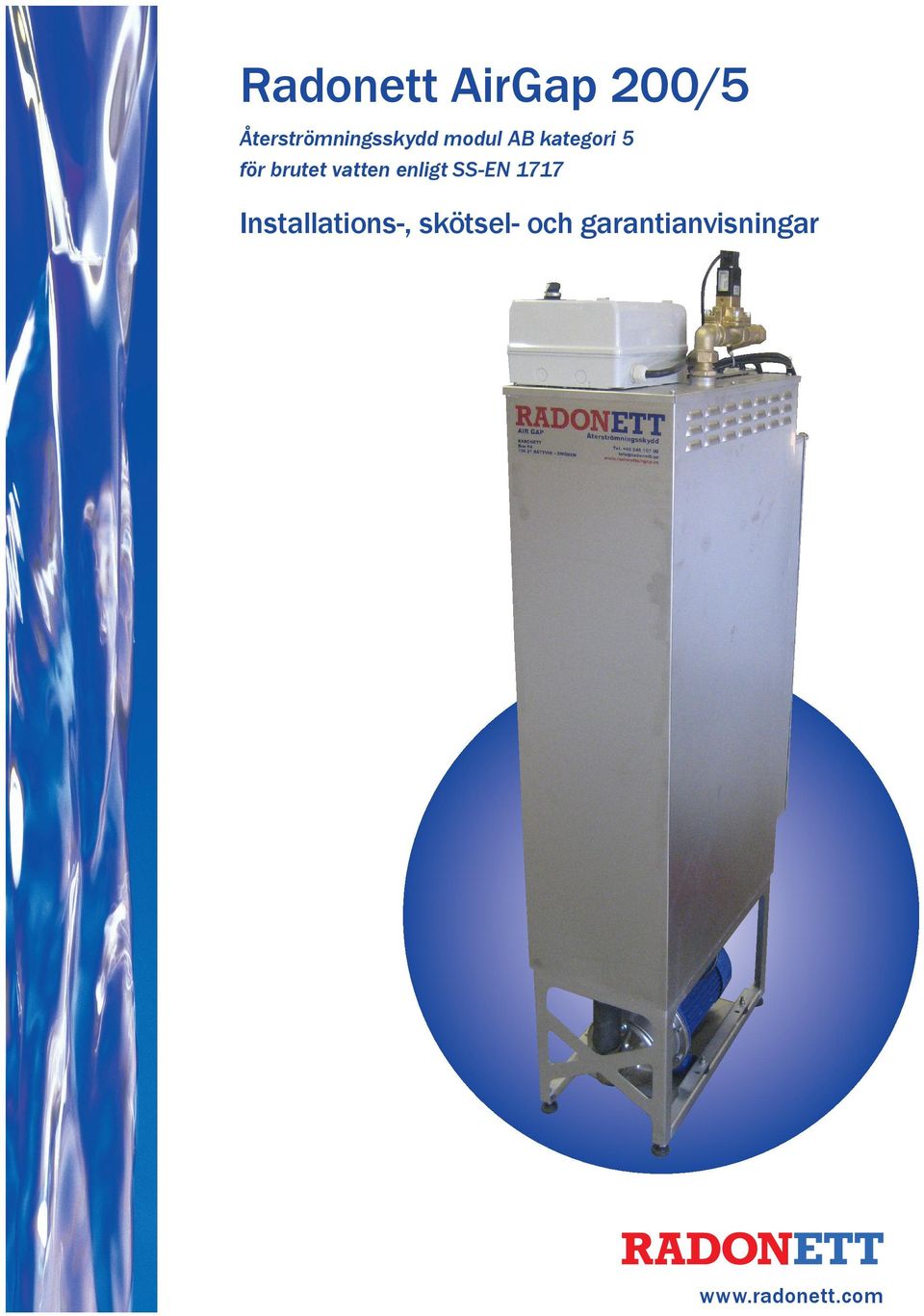

1 Radonett AirGap 200/5 Återströmningsskydd modul AB kategori 5 för brutet vatten enligt SS-EN 1717 Installations-, skötsel- och garantianvisningar

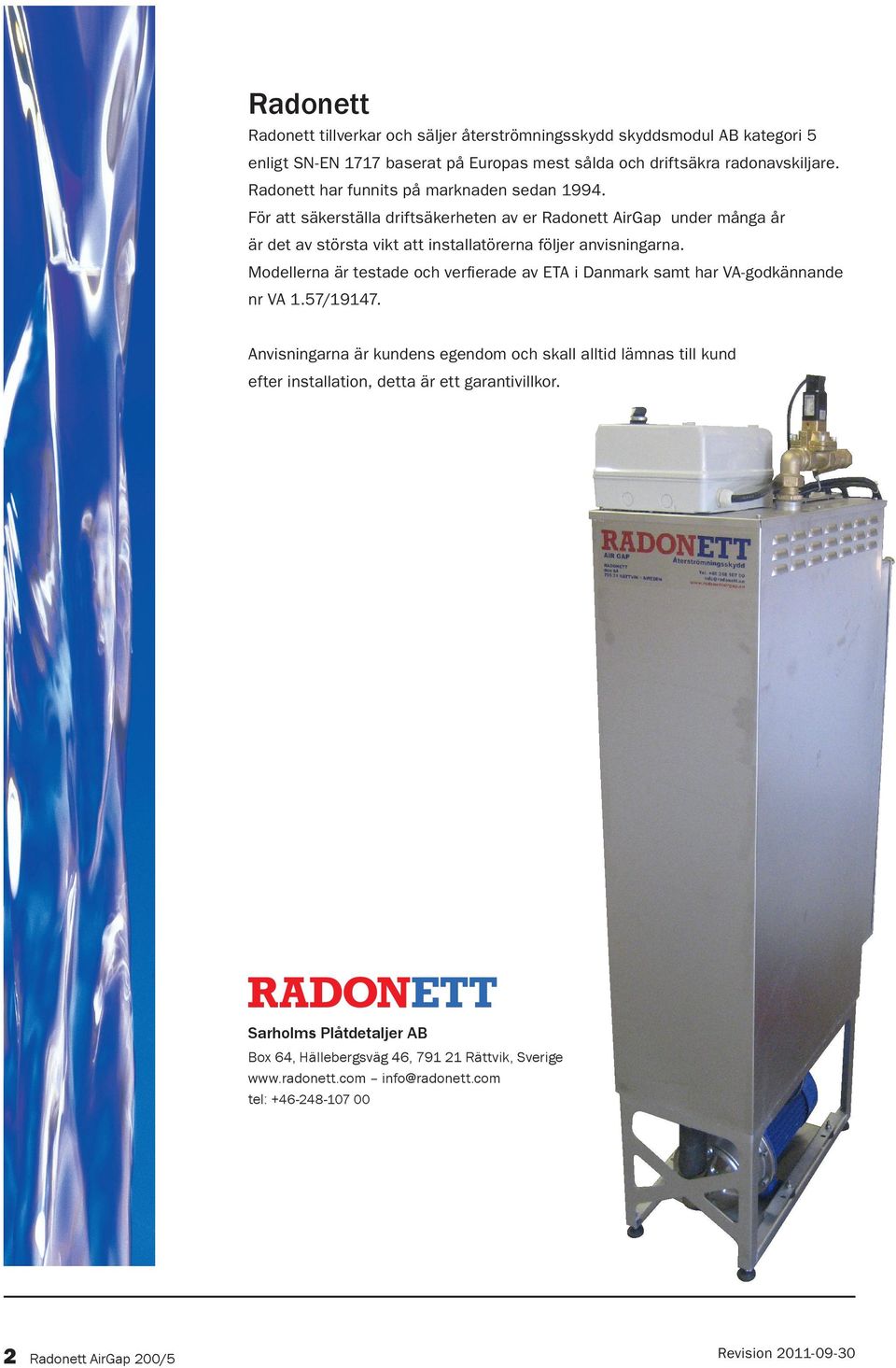

2 Radonett Radonett tillverkar och säljer återströmningsskydd skyddsmodul AB kategori 5 enligt SN-EN 1717 baserat på Europas mest sålda och driftsäkra radonavskiljare. Radonett har funnits på marknaden sedan För att säkerställa driftsäkerheten av er Radonett AirGap under många år är det av största vikt att installatörerna följer anvisningarna. Modellerna är testade och verfierade av ETA i Danmark samt har VA-godkännande nr VA 1.57/ Anvisningarna är kundens egendom och skall alltid lämnas till kund efter installation, detta är ett garantivillkor. Sarholms Plåtdetaljer AB Box 64, Hällebergsväg 46, Rättvik, Sverige info@radonett.com tel: Radonett AirGap 200/5 Revision

3 Dokumentationen är indelad i följande stycken: Allmänna råd och anvisningar 4 Produktfakta 4 Funktionsbeskrivning 5 Installationsanvisning El 6 Kopplingsschema El 5-7 Installationsanvisning VVS 8 Kopplingsschema VVS 8 Efterkontroll 9 Felsökning 10 Skötselanvisning 11 GARANTIBEVIS Kundens Exemplar 12 GARANTIBEVIS Återsänds till Radonett 13 Revision Radonett AirGap 200/5 3

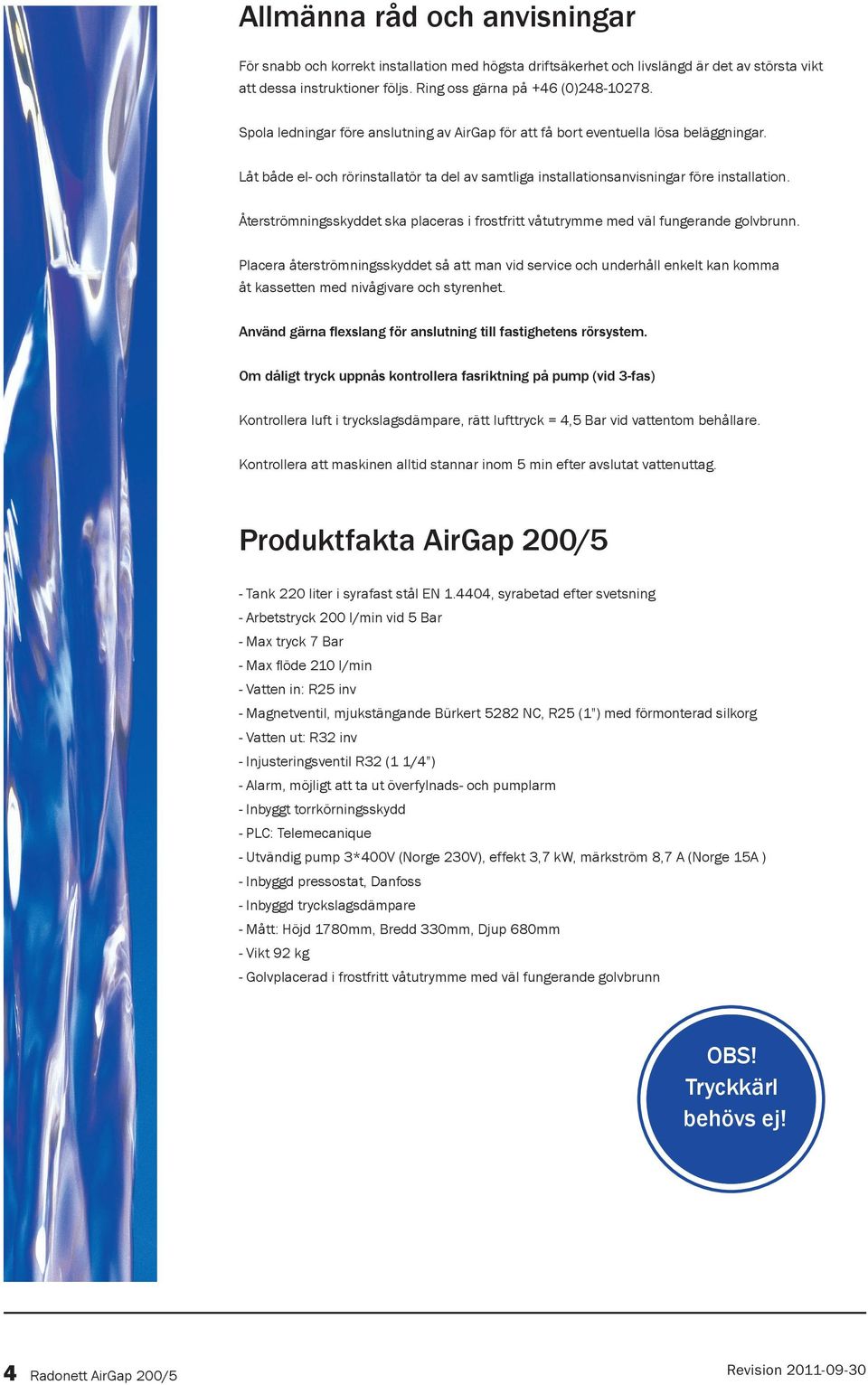

4 Allmänna råd och anvisningar För snabb och korrekt installation med högsta driftsäkerhet och livslängd är det av största vikt att dessa instruktioner följs. Ring oss gärna på +46 (0) Spola ledningar före anslutning av AirGap för att få bort eventuella lösa beläggningar. Låt både el- och rörinstallatör ta del av samtliga installationsanvisningar före installation. Återströmningsskyddet ska placeras i frostfritt våtutrymme med väl fungerande golvbrunn. Placera återströmningsskyddet så att man vid service och underhåll enkelt kan komma åt kassetten med nivågivare och styrenhet. Använd gärna flexslang för anslutning till fastighetens rörsystem. Om dåligt tryck uppnås kontrollera fasriktning på pump (vid 3-fas) Kontrollera luft i tryckslagsdämpare, rätt lufttryck = 4,5 Bar vid vattentom behållare. Kontrollera att maskinen alltid stannar inom 5 min efter avslutat vattenuttag. Produktfakta AirGap 200/5 - Tank 220 liter i syrafast stål EN , syrabetad efter svetsning - Arbetstryck 200 l/min vid 5 Bar - Max tryck 7 Bar - Max flöde 210 l/min - Vatten in: R25 inv - Magnetventil, mjukstängande Bürkert 5282 NC, R25 (1") med förmonterad silkorg - Vatten ut: R32 inv - Injusteringsventil R32 (1 1/4") - Alarm, möjligt att ta ut överfylnads- och pumplarm - Inbyggt torrkörningsskydd - PLC: Telemecanique - Utvändig pump 3*400V (Norge 230V), effekt 3,7 kw, märkström 8,7 A (Norge 15A ) - Inbyggd pressostat, Danfoss - Inbyggd tryckslagsdämpare - Mått: Höjd 1780mm, Bredd 330mm, Djup 680mm - Vikt 92 kg - Golvplacerad i frostfritt våtutrymme med väl fungerande golvbrunn OBS! Tryckkärl behövs ej! 4 Radonett AirGap 200/5 Revision

5 Funktionsbeskrivning När vattenuttag sker: 1. Trycket sjunker i systemet, pressostaten sluts och signal går till PLC (PLC-ingång 3 tänds) som startar invändig pump. Vattnet pumpas ut i ledningen. 2. När vattennivån i behållaren sjunker under den näst översta givaren går en signal till PLC (ingång 1 tänds) som öppnar magnetventilen (utgång 3 lyser) och vattnet strömmar in i maskinen. 3. När vattennivån stiger mer än utförseln kommer näst övre givaren att att ge brytsignal. PLC-ingång 1 slocknar och magnetventil stänger (utgång 3 slocknar). 4. När vattenuttag ej längre sker kommer pressostaten att bryta signal till PLC (ingång 3 slocknar). Efter en förinställd eftergångstid på 1-5 minuter kommer maskinen att stanna. Felaktigheter: 1. Om vattenuttag är större än tillopp: Kommer torrkörningsskyddet (nivågivare 3 längst ner i tanken, PLC ingång 2 tänds) att aktiveras och maskinen (pumpen) att stanna tills tillräckligt vattennivå uppmätts. När behållaren åter är fylld så startar återströmningsskyddet automatiskt, PLC ingång 2 slocknar. Analysera varför vattentillförseln inte räcker. Kontrollera smutsfilter och justera utflödet med injusteringsventilen om behov föreligger. 2. Om för mycket vatten kommer in i maskinen: Vid fel på magnetventil eller nivågivare nr 2 (näst översta) kommer nivågivare 1 (översta) att aktiveras (breddavlopp) PLC ingång 4 slocknar. (kopplad till relä som ger möjlighet att ta ut överfyllnadslarm) Larm: Det är möjligt att från övre nivågivaren (om maskinen breddar över) få ut följande: 1. Larm som kopplas till externt övervakningssystem (dator alt. PLC) V-utgång till en nödstoppsventil (tillval) som bryter vattentillförseln. Plint 10+N. 3. Både larm och nödstoppsventil. Det är möjligt att från motorskydd få ut pumplarm: 1. Larmsignal tas ut från motorskydd(överströmsrelä) till övervakningssystem (dator alt. PLC). Revision Radonett AirGap 200/5 5

6 Till elinstallatören Elinstallation Garantin gäller ej om elektronikenheten skadas av vatten. Vid provstart och all drift ska därför locket till återströmningsskyddets elbox alltid vara monterad. Anslutningar i återströmningskyddets elbox. Plint L1, L2, L3: Inkoppling av 3-fas linje in. Plint 4, 5: Styr magnetventil. Radonett AirGap 200/5 är försedd med 1 st utvändigt monterad pump på 3,7 kw med märkström 8,7 A. Säkerhetsbrytare ska användas för matning. OBS! Elinstallation får endast utföras av behörig elektriker Motorskyddens utlösning ska kontrolleras. Bryt alltid strömmen innan serviceluckan öppnas. Pumpens rotationsriktning skall alltid kontrolleras. Observera att installationen kan skadas allvarligt vid drift med felaktig rotationsriktning. id pdfmachine by Broadgun Software - a great PDF writer! - a great PDF creator! Kopplingsschema el för Radonett AirGap 200/5 6 Radonett AirGap 200/5 Revision

7 id pdfmachine by Broadgun Software - a great PDF writer! - a great PDF creator! Revision Radonett AirGap 200/5 7

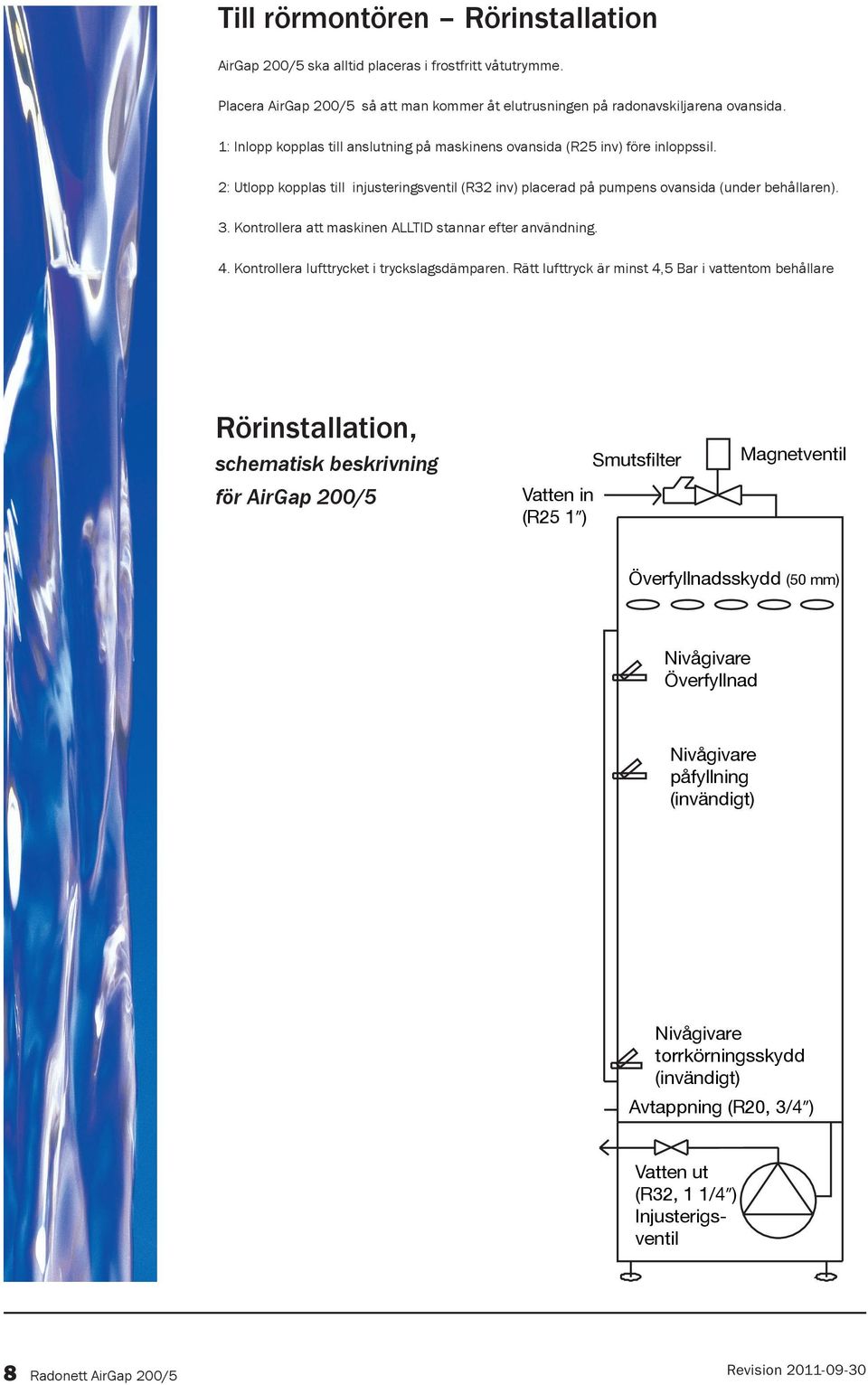

8 Till rörmontören Rörinstallation AirGap 200/5 ska alltid placeras i frostfritt våtutrymme. Placera AirGap 200/5 så att man kommer åt elutrusningen på radonavskiljarena ovansida. 1: Inlopp kopplas till anslutning på maskinens ovansida (R25 inv) före inloppssil. 2: Utlopp kopplas till injusteringsventil (R32 inv) placerad på pumpens ovansida (under behållaren). 3. Kontrollera att maskinen ALLTID stannar efter användning. 4. Kontrollera lufttrycket i tryckslagsdämparen. Rätt lufttryck är minst 4,5 Bar i vattentom behållare Rörinstallation, schematisk beskrivning för AirGap 200/5 Smutsfilter Vatten in (R25 1 ) Magnetventil Överfyllnadsskydd (50 mm) Nivågivare Överfyllnad Nivågivare påfyllning (invändigt) Nivågivare torrkörningsskydd (invändigt) Avtappning (R20, 3/4 ) Vatten ut (R32, 1 1/4 ) Injusterigsventil 8 Radonett AirGap 200/5 Revision

9 Efterkontroll Ej ifylld= ej garanti OBS! Genomförd efterkontroll är ett garantivillkor! För att tillverkarens garanti skall gälla skall denna blankett fyllas i av rörinstallatören och kund. Blanketten skall finnas hos kunden och vara tillgänglig vid ett eventuellt garantiärende. JA NEJ 1. Går pumparna åt rätt håll? 2. Ger AirGap 200/5 minst 5 Bars tryck? 3. Är kund instruerad att fylla på luft i tryckslagsdämpare? 4. Stannar AirGap 200/5 inom 5 minuter efter avslutat vattenuttag? 5. Har rörinstallatören lämnat ALLA installationshandlingar till kund? 6. Är garantisedeln ifylld och återsänd till Sarholms Plåtdetaljer AB i Rättvik? Blir det Nej på någon av dessa frågor läs igenom installationsanvisningarna igen. Svarar du fortfarande nej ring för råd. Denna sida ska lämnas ifylld till kund(garantivilkor). Är denna sida ej ifylld utför Sarholms Plåtdetaljer AB ej garantireparationer. Kund Datum Installatör VVS Datum Installatör EL Datum Revision Radonett AirGap 200/5 9

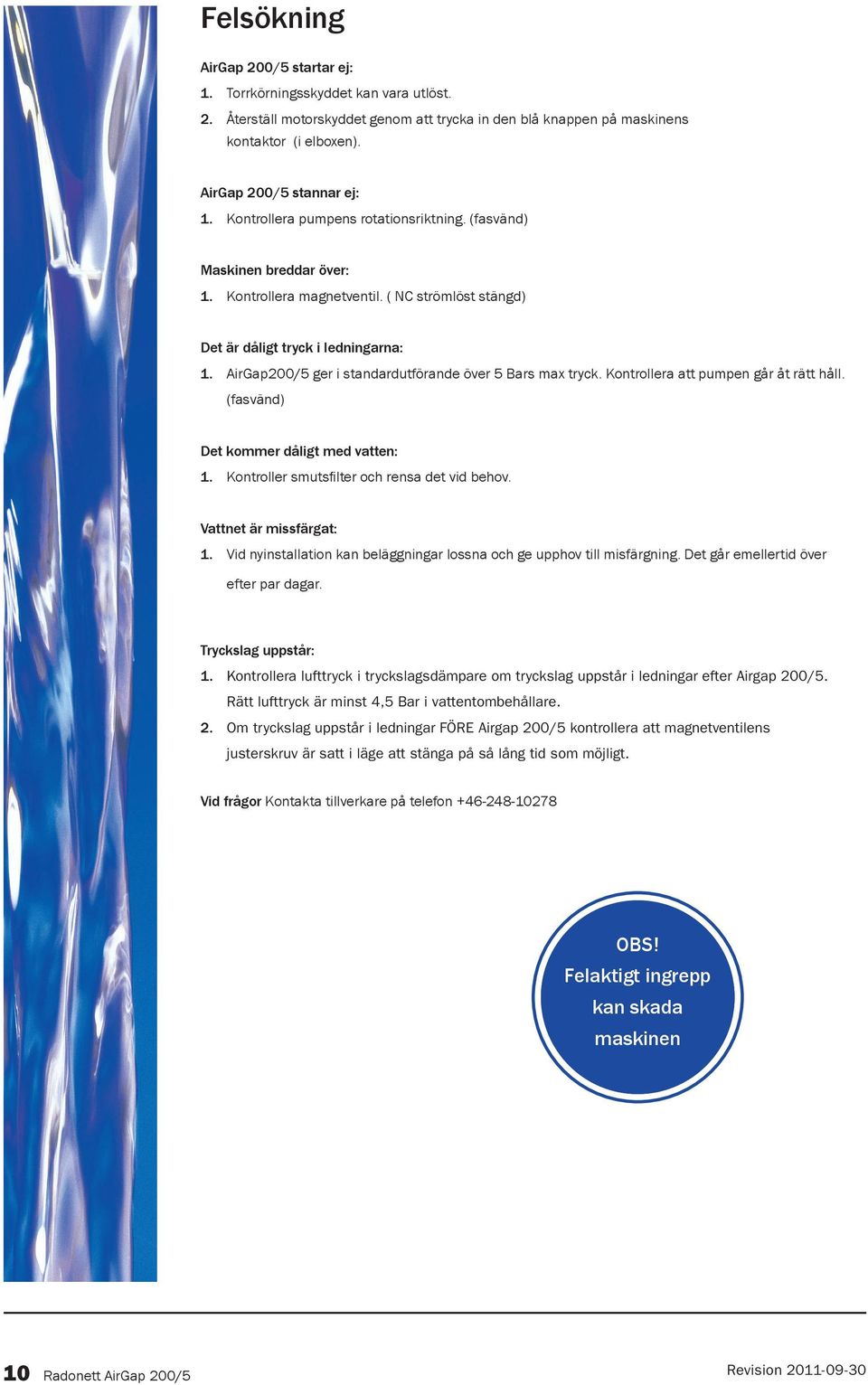

10 Felsökning AirGap 200/5 startar ej: 1. Torrkörningsskyddet kan vara utlöst. 2. Återställ motorskyddet genom att trycka in den blå knappen på maskinens kontaktor (i elboxen). AirGap 200/5 stannar ej: 1. Kontrollera pumpens rotationsriktning. (fasvänd) Maskinen breddar över: 1. Kontrollera magnetventil. ( NC strömlöst stängd) Det är dåligt tryck i ledningarna: 1. AirGap200/5 ger i standardutförande över 5 Bars max tryck. Kontrollera att pumpen går åt rätt håll. (fasvänd) Det kommer dåligt med vatten: 1. Kontroller smutsfilter och rensa det vid behov. Vattnet är missfärgat: 1. Vid nyinstallation kan beläggningar lossna och ge upphov till misfärgning. Det går emellertid över efter par dagar. Tryckslag uppstår: 1. Kontrollera lufttryck i tryckslagsdämpare om tryckslag uppstår i ledningar efter Airgap 200/5. Rätt lufttryck är minst 4,5 Bar i vattentombehållare. 2. Om tryckslag uppstår i ledningar FÖRE Airgap 200/5 kontrollera att magnetventilens justerskruv är satt i läge att stänga på så lång tid som möjligt. Vid frågor Kontakta tillverkare på telefon OBS! Felaktigt ingrepp kan skada maskinen 10 Radonett AirGap 200/5 Revision

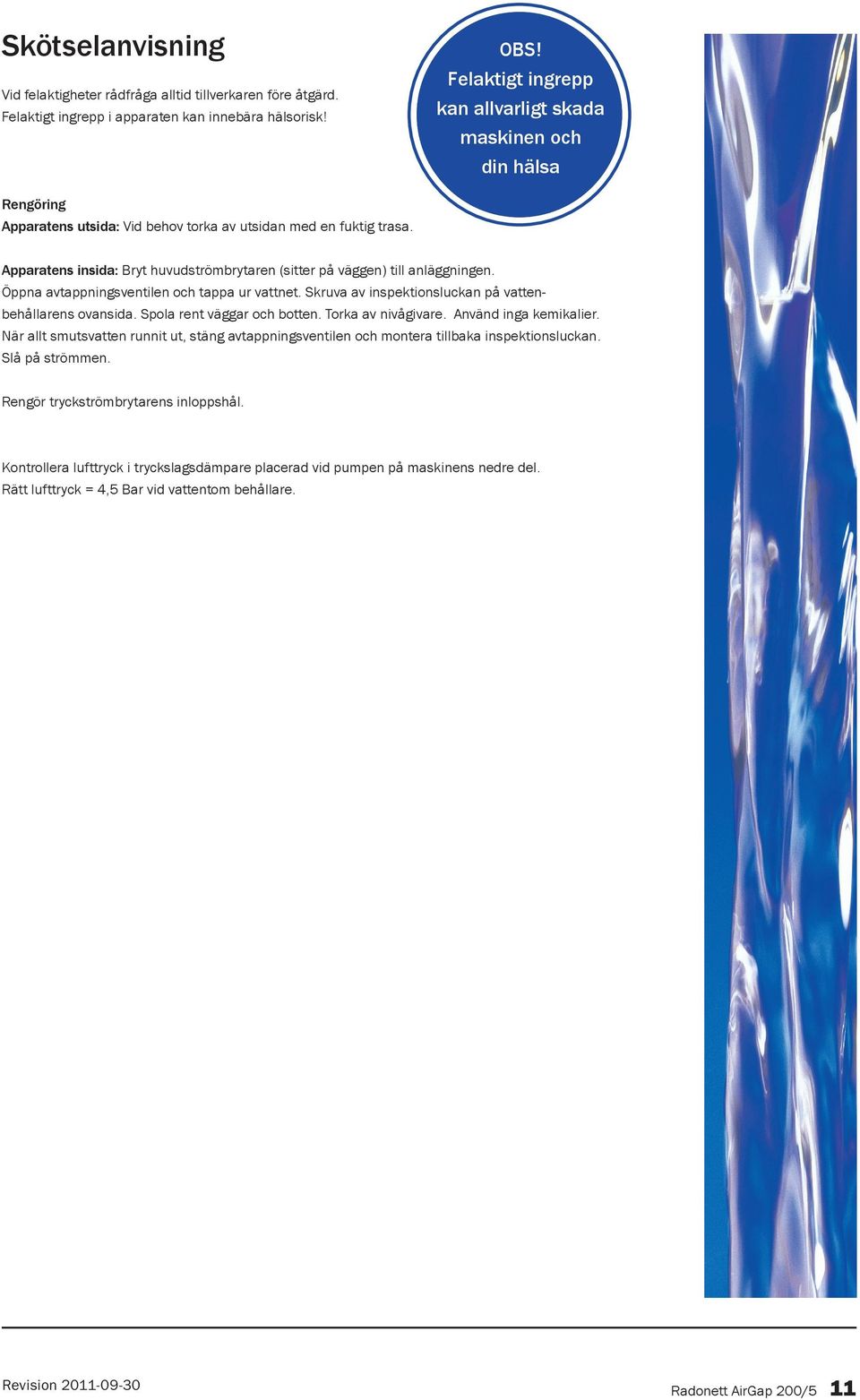

11 Skötselanvisning Vid felaktigheter rådfråga alltid tillverkaren före åtgärd. Felaktigt ingrepp i apparaten kan innebära hälsorisk! OBS! Felaktigt ingrepp kan allvarligt skada maskinen och din hälsa Rengöring Apparatens utsida: Vid behov torka av utsidan med en fuktig trasa. Apparatens insida: Bryt huvudströmbrytaren (sitter på väggen) till anläggningen. Öppna avtappningsventilen och tappa ur vattnet. Skruva av inspektionsluckan på vattenbehållarens ovansida. Spola rent väggar och botten. Torka av nivågivare. Använd inga kemikalier. När allt smutsvatten runnit ut, stäng avtappningsventilen och montera tillbaka inspektionsluckan. Slå på strömmen. Rengör tryckströmbrytarens inloppshål. Kontrollera lufttryck i tryckslagsdämpare placerad vid pumpen på maskinens nedre del. Rätt lufttryck = 4,5 Bar vid vattentom behållare. Revision Radonett AirGap 200/5 11

12 GARANTIBEVIS Kundens exemplar Tillverkaren, Sarholms Plåtdetaljer AB, lämnar från leveransdatum ett års garanti mot fabrikationsfel på RADONETT återströmningsskydd. Men om blanketten Efterkontroll fyllts i lämnar vi 2 års garanti. Som leveransdatum räknas tillverkarens faktureringsdatum till återförsäljare/slutkund. Garantin gäller under förutsättning: att installation och skötselanvisningar följts att elinstallationen utförts av behörig elektriker att inga ingrepp gjorts på radonavskiljaren av annan än tillverkaren eller av tillverkaren anvisad reparatör att blanketterna Efterkontroll och Garantibevis fyllts i och överlämnats till kunden efter utförd funktionskontroll att ifyllt Garantibevis skickas/faxas till Sarholms Garantin täcker ej fel som uppstått på grund av: VIKTIGT! För att garantin skall gälla ska tillverkaren kontaktas innan reparation av eventuella fel påbörjas. felaktigt utförd installation felaktigt inställt bryttryck i tryckströmbrytare fel som uppstått p.g.a. pumpen igensatts av föroreningar i vattnet fel som orsakats av att elektronikenheten skadats av vatten elöverslag i samband med åska eller blixtnedslag Tillverkaren ansvarar vare sig för felaktigheter som uppstått på grund av felaktigt utförd installation eller för följdfel uppkomna på grund av RADONETT återströmningsskydd. Modellbeteckning : AirGap 200/5 Apparat nr: Installationsdatum: Kund: Adress: Tel: Installatör El: Tel: Installatör VVS: Tel: Underskrift Kund/ägare: RADONETT Sarholms Plåtdetaljer AB, Box 64, Rättvik, Sverige Tel: , Fax: info@radonett.com, 12 Radonett AirGap 200/5 Revision

13 GARANTIBEVIS Återsänds till Radonett Tillverkaren, Sarholms Plåtdetaljer AB, lämnar från leveransdatum ett års garanti mot fabrikationsfel på RADONETT återströmningsskydd. Men om blanketten Efterkontroll (se sid 10) fyllts i lämnar vi 2 års garanti. Som leveransdatum räknas tillverkarens faktureringsdatum till återförsäljare/slutkund. Garantin gäller under förutsättning: att installation och skötselanvisningar följts att elinstallationen utförts av behörig elektriker att inga ingrepp gjorts på radonavskiljaren av annan än tillverkaren eller av tillverkaren anvisad reparatör att blanketterna Efterkontroll och Garantibevis fyllts i och överlämnats till kunden efter utförd funktionskontroll. att ifyllt Garantibevis skickas/faxas till Sarholms Garantin täcker ej fel som uppstått på grund av: VIKTIGT! För att garantin skall gälla ska tillverkaren kontaktas innan reparation av eventuella fel påbörjas. felaktigt utförd installation felaktigt inställt bryttryck i tryckströmbrytare fel som uppstått p.g.a. pumpen igensatts av föroreningar i vattnet fel som orsakats av att elektronikenheten skadats av vatten elöverslag i samband med åska eller blixtnedslag Tillverkaren ansvarar vare sig för felaktigheter som uppstått på grund av felaktigt utförd installation eller för följdfel uppkomna på grund av RADONETT återströmningsskydd. Modellbeteckning: AirGap 200/5 Apparat nr: Installationsdatum: Kund: Adress: Tel: Installatör El: Tel: Installatör VVS: Tel: Underskrift Kund/ägare: RADONETT Sarholms Plåtdetaljer AB, Box 64, Rättvik, Sverige Tel: , Fax: info@radonett.com, Revision Radonett AirGap 200/5 13

14 Europas mest sålda radonavskiljare Sarholms Plåtdetaljer AB Box 64, Hällebergsväg 46, Rättvik, Sverige tel:
