Solvärmestation. Thermotech solvärmesystem FÖRDELAR FAKTA

Transkript

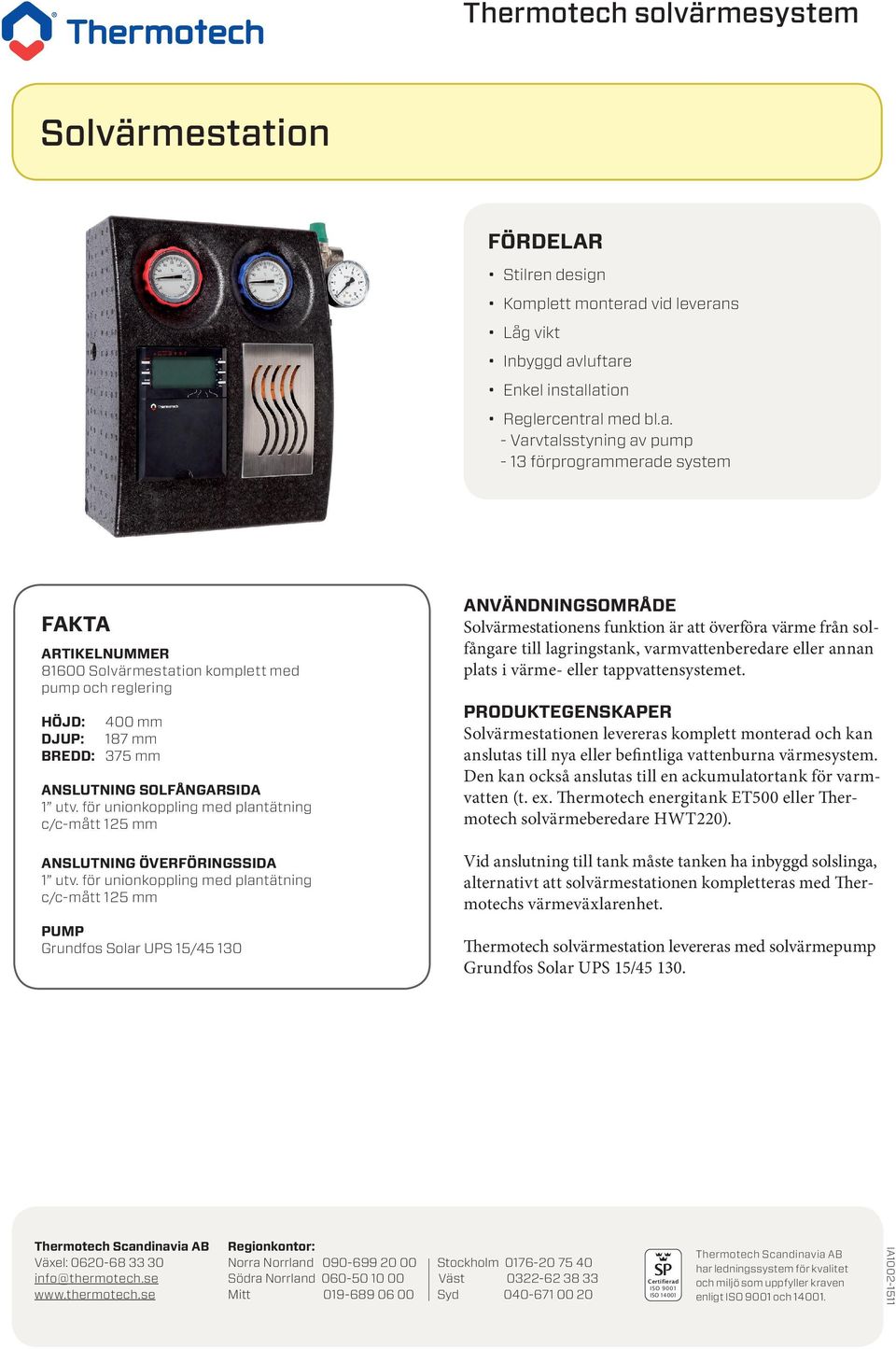

1 FÖRDELAR Stilren design Komplett monterad vid leverans Låg vikt Inbyggd avluftare Enkel installation Reglercentral med bl.a. - Varvtalsstyning av pump - 13 förprogrammerade system FAKTA ARTIKELNUMMER komplett med pump och reglering HÖJD: 400 mm DJUP: 187 mm BREDD: 375 mm ANSLUTNING SOLFÅNGARSIDA 1 utv. för unionkoppling med plantätning c/c-mått 125 mm ANSLUTNING ÖVERFÖRINGSSIDA 1 utv. för unionkoppling med plantätning c/c-mått 125 mm PUMP Grundfos Solar UPS 15/ ANVÄNDNINGSOMRÅDE ens funktion är att överföra värme från solfångare till lagringstank, varmvattenberedare eller annan plats i värme- eller tappvattensystemet. PRODUKTEGENSKAPER en levereras komplett monterad och kan anslutas till nya eller befintliga vattenburna värmesystem. Den kan också anslutas till en ackumulatortank för varmvatten (t. ex. Thermotech energitank ET500 eller Thermotech solvärmeberedare HWT220). Vid anslutning till tank måste tanken ha inbyggd solslinga, alternativt att solvärmestationen kompletteras med Thermotechs värmeväxlarenhet. Thermotech solvärmestation levereras med solvärmepump Grundfos Solar UPS 15/ Thermotech Scandinavia AB Regionkontor: Växel: Norra Norrland Stockholm info@thermotech.se Södra Norrland Väst Mitt Syd Certifierad ISO 9001 ISO Thermotech Scandinavia AB har ledningssystem för kvalitet och miljö som uppfyller kraven enligt ISO 9001 och IA

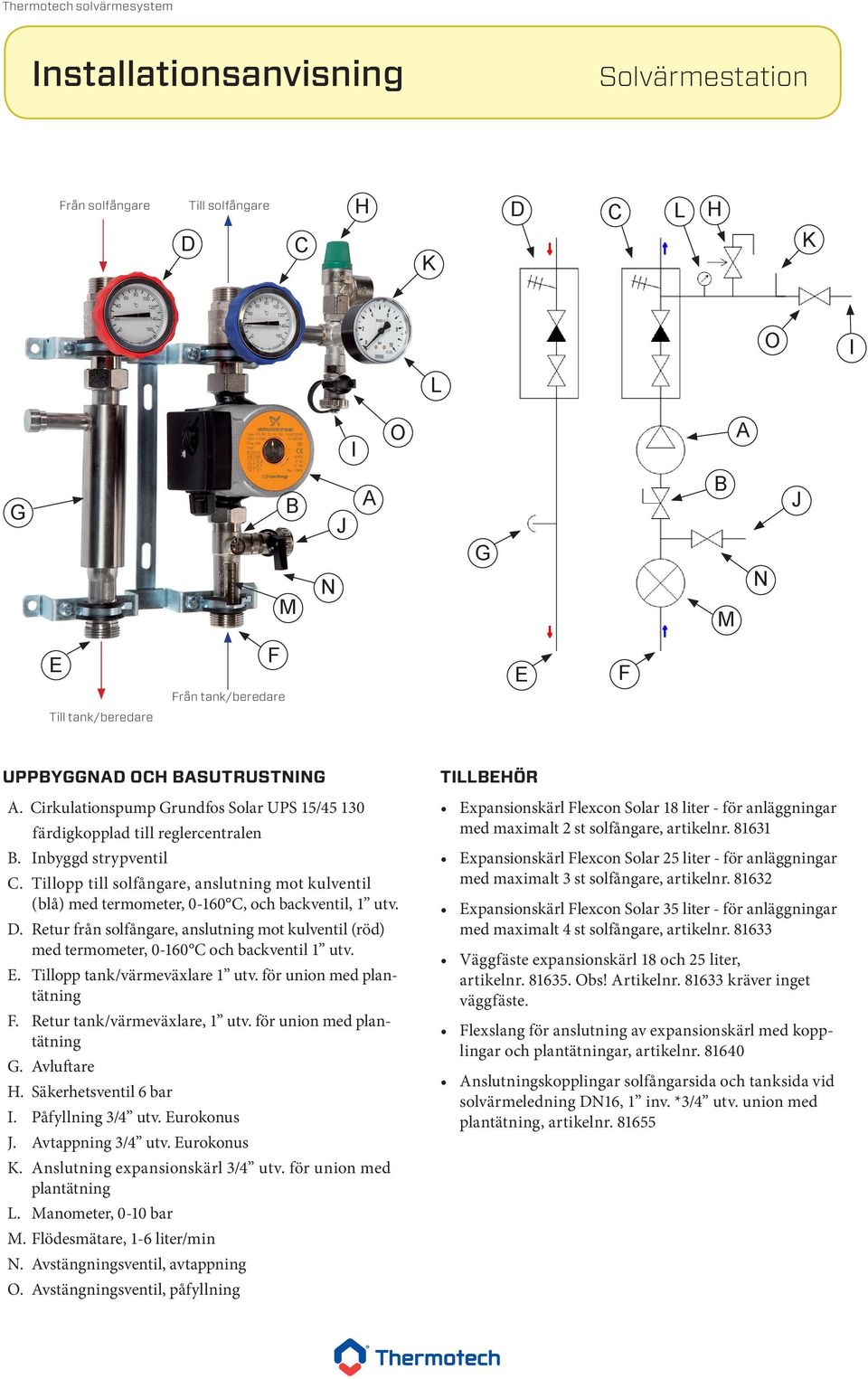

2 Installationsanvisning Från solfångare D Till solfångare C H K D C L H K L O I I O A G B M J N A G B M N J E F Från tank/beredare E F Till tank/beredare UPPBYGGNAD OCH BASUTRUSTNING A. Cirkulationspump Grundfos Solar UPS 15/ färdigkopplad till reglercentralen B. Inbyggd strypventil C. Tillopp till solfångare, anslutning mot kulventil (blå) med termometer, C, och backventil, 1 utv. D. Retur från solfångare, anslutning mot kulventil (röd) med termometer, C och backventil 1 utv. E. Tillopp tank/värmeväxlare 1 utv. för union med plantätning F. Retur tank/värmeväxlare, 1 utv. för union med plantätning G. Avluftare H. Säkerhetsventil 6 bar I. Påfyllning 3/4 utv. Eurokonus J. Avtappning 3/4 utv. Eurokonus K. Anslutning expansionskärl 3/4 utv. för union med plantätning L. Manometer, 0-10 bar M. Flödesmätare, 1-6 liter/min N. Avstängningsventil, avtappning O. Avstängningsventil, påfyllning TILLBEHÖR Expansionskärl Flexcon Solar 18 liter - för anläggningar med maximalt 2 st solfångare, artikelnr Expansionskärl Flexcon Solar 25 liter - för anläggningar med maximalt 3 st solfångare, artikelnr Expansionskärl Flexcon Solar 35 liter - för anläggningar med maximalt 4 st solfångare, artikelnr Väggfäste expansionskärl 18 och 25 liter, artikelnr Obs! Artikelnr kräver inget väggfäste. Flexslang för anslutning av expansionskärl med kopplingar och plantätningar, artikelnr Anslutningskopplingar solfångarsida och tanksida vid solvärmeledning DN16, 1 inv. *3/4 utv. union med plantätning, artikelnr

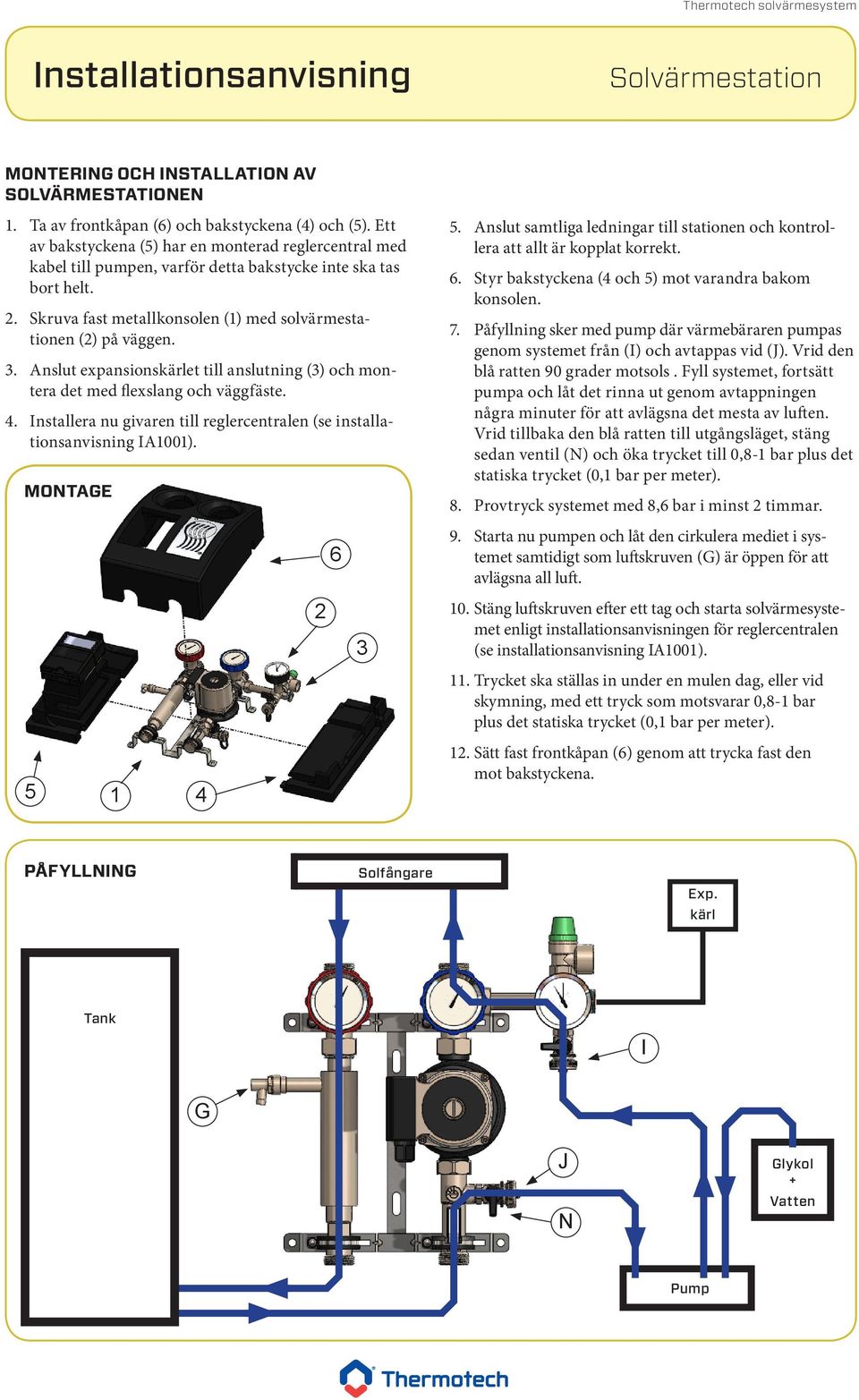

3 Installationsanvisning MONTERING OCH INSTALLATION AV SOLVÄRMESTATIONEN 1. Ta av frontkåpan (6) och bakstyckena (4) och (5). Ett av bakstyckena (5) har en monterad reglercentral med kabel till pumpen, varför detta bakstycke inte ska tas bort helt. 2. Skruva fast metallkonsolen (1) med solvärmestationen (2) på väggen. 3. Anslut expansionskärlet till anslutning (3) och montera det med flexslang och väggfäste. 4. Installera nu givaren till reglercentralen (se installationsanvisning IA1001). MONTAGE Anslut samtliga ledningar till stationen och kontrollera att allt är kopplat korrekt. 6. Styr bakstyckena (4 och 5) mot varandra bakom konsolen. 7. Påfyllning sker med pump där värmebäraren pumpas genom systemet från (I) och avtappas vid (J). Vrid den blå ratten 90 grader motsols. Fyll systemet, fortsätt pumpa och låt det rinna ut genom avtappningen några minuter för att avlägsna det mesta av luften. Vrid tillbaka den blå ratten till utgångsläget, stäng sedan ventil (N) och öka trycket till 0,8-1 bar plus det statiska trycket (0,1 bar per meter). 8. Provtryck systemet med 8,6 bar i minst 2 timmar. 9. Starta nu pumpen och låt den cirkulera mediet i systemet samtidigt som luftskruven (G) är öppen för att avlägsna all luft. 10. Stäng luftskruven efter ett tag och starta solvärmesystemet enligt installationsanvisningen för reglercentralen (se installationsanvisning IA1001). 11. Trycket ska ställas in under en mulen dag, eller vid skymning, med ett tryck som motsvarar 0,8-1 bar plus det statiska trycket (0,1 bar per meter). 12. Sätt fast frontkåpan (6) genom att trycka fast den mot bakstyckena. PÅFYLLNING Solfångare Exp. kärl Tank I G J N Glykol + Vatten Pump 3 121

4 Installationsanvisning SOLVÄRMEPUMP (A) UPS Solar PUMPKURVOR OCH TEKNISKA FAKTA SOLVÄRMEPUMP STRYPVENTIL (B) Strypventilen ska normalt vara helt öppen eftersom reglercentralen varvtalsstyr solvärmepumpen. Används annan typ av reglercentral, utan möjlighet till varvtalsstyrning, bör flödet justeras till 0,25-0,5 liter per minut och m 2 solfångaryta. Detta görs enkelt med att skruva på strypventilens justerskruv med en skruvmejsel. Grundfos Solar UPS 15/ UPS Solar Hz H (m) UPS Solar Hz H (m) 4 4 UPS Solar , 50 Hz Pumpad media = Vatten UPS Mediatemperatur Solar , = Hz C Densitet = kg/m³ Pumpad media = Vatten Mediatemperatur = 60 C Densitet = kg/m³ 3 FLÖDESMÄTARE (M) Flödesmätarens arbetsområde är från 1 till 6 liter/min. Flödesmätaren används för att kontrollera flödet i systemet samt för grundinställning av flöde vid ON/OFF-styrning av solvärmepumpen. Den är också användbar när flödesuppgifter skall lagras i reglercentralen, för att få automatisk värmemängdsuppskattning. Helt stängd Tryckfall (m) Q(m³/h) P1 (W) 0 Flöde (m³/h) Q(m³/h) P1 (W) 50 Helt öppen Utskriven 0 från Grundfos CAPS 1/1 Utskriven från Grundfos CAPS 1/1 Hastighet Tillförd effekt, W Märkström 1F~230V (A) , , ,

5 Installationsanvisning MÅTT OCH TEKNISKA DATA Artikelnummer komplett med pump och reglering Expansionskärl 18 liter Expansionskärl 25 liter Expansionskärl 35 liter (behöver inget väggfäste) Flexslang Anslutningskopplingar solfångarsida och tanksida vid solvärmeledning DN16, 1 inv. *3/4 utv. union med plantätning VAD GÖR JAG OM... Temperaturen vid solfångaren stiger men ingen värme når tanken? Orsaken är troligen luft i systemet. Gör så här: 1. Öppna luftskuven på avluftaren 2. Låt pumpen gå samtidigt och stäng sedan luftskruven när avluftningen är slutförd. Se sedan till att fylla på systemet till önskat tryck. Pumpen går men temperaturskillnaden mellan solfångare och tank ökar? Orsaken är för lågt flöde. Flödet kan ändras i 3 steg på pumpen. Gör så här: 1. Öka hastigheten till läge 2 eller 3 genom att vrida på vredet som sitter på pumpen 2. Pumpens varvtalsstyrs normalt, men vid stor solfångaryta och soligt väder kan 100 % pumphastighetsförhållande vara otillräckligt vid läge 1 eller 2 på pumpen Pumpen går trots att villkoren för pumpdrift inte är uppfyllda? Frysskyddet är aktiverat (AF). Detta är helt normalt och aktiveras när temperaturen hos solfångaren är lägre än +4ºC. Frysskyddet ska inte vara aktiverat när solvärmesystemet är fyllt med frysskyddad värmebärare. Pumpen går inte, trots att villkoren för drift är uppfyllda? Orsaken kan vara brott på spänningskabeln till pumpen. Reglercentralen är svart? Orsaken kan vara brott på spänningskabeln till reglercentralen eller dålig kontakt. Gör så här: 1. Kontrollera spänningskabeln 2. Kontrollera anslutningarna i reglercentralen Vi förbehåller oss rätten till förändringar i produkterna utan förvarning. Vi hänvisar till för senaste version av produkter och installationsanvisningar. Eventuella prisangivelser är exklusive moms om annat ej anges. Med reservation för ev. tryckfel

6 6 Anteckningar
