Fördelarskåp. Thermotech golvvärmesystem

Storlek: px

Starta visningen från sidan:

Download "Fördelarskåp. Thermotech golvvärmesystem"

Ann-Christin Lindström
för 8 år sedan
Visningar:

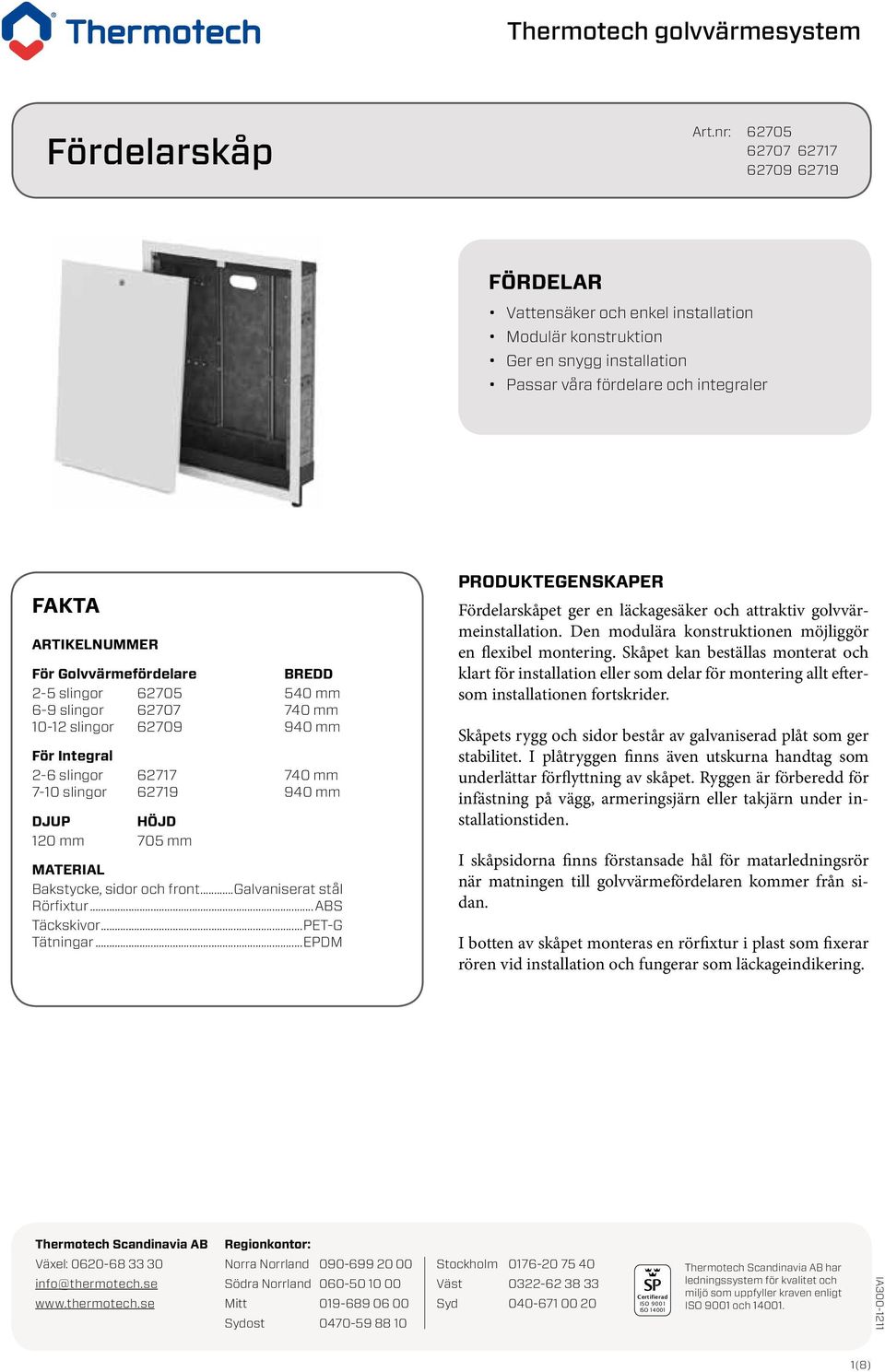

1 Fördelarskåp Art.nr: Fördelar Vattensäker och enkel installation Modulär konstruktion Ger en snygg installation Passar våra fördelare och integraler Fakta artikelnummer För Golvvärmefördelare redd 2-5 slingor mm 6-9 slingor mm slingor mm För Integral 2-6 slingor mm 7-10 slingor mm Djup Höjd 120 mm 705 mm Material akstycke, sidor och front...galvaniserat stål Rörfixtur...AS Täckskivor...PET-G Tätningar...EPDM Produktegenskaper Fördelarskåpet ger en läckagesäker och attraktiv golvvärmeinstallation. Den modulära konstruktionen möjliggör en flexibel montering. Skåpet kan beställas monterat och klart för installation eller som delar för montering allt eftersom installationen fortskrider. Skåpets rygg och sidor består av galvaniserad plåt som ger stabilitet. I plåtryggen finns även utskurna handtag som underlättar förflyttning av skåpet. Ryggen är förberedd för infästning på vägg, armeringsjärn eller takjärn under installationstiden. I skåpsidorna finns förstansade hål för matarledningsrör när matningen till golvvärmefördelaren kommer från sidan. I botten av skåpet monteras en rörfixtur i plast som fixerar rören vid installation och fungerar som läckageindikering. Thermotech Scandinavia A Regionkontor: Växel: Norra Norrland Stockholm info@thermotech.se Södra Norrland Väst Mitt Syd Sydost Certifierad ISO 9001 ISO Thermotech Scandinavia A har ledningssystem för kvalitet och miljö som uppfyller kraven enligt ISO 9001 och IA (8)

Golvvärmefördelare redd 2-5 slingor 62705 540 mm 6-9 slingor 62707 740 mm 10-12 slingor 62709 940 mm För Integral 2-6 slingor 62717 740 mm 7-10 slingor 62719 940 mm Djup Höjd 120 mm 705 mm Material

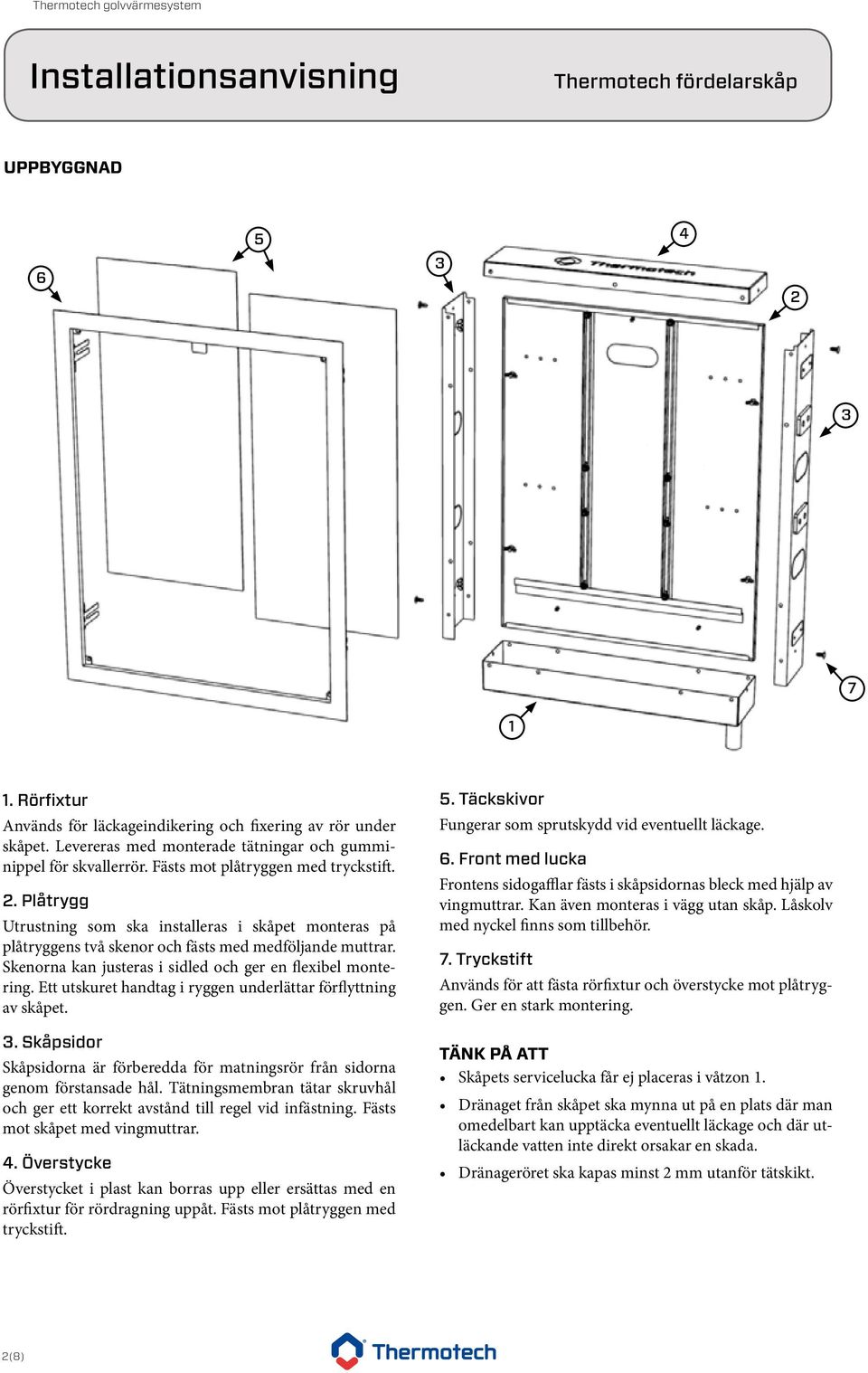

2 uppbyggnad Rörfixtur Används för läckageindikering och fixering av rör under skåpet. Levereras med monterade tätningar och gumminippel för skvallerrör. Fästs mot plåtryggen med tryckstift. 2. Plåtrygg Utrustning som ska installeras i skåpet monteras på plåtryggens två skenor och fästs med medföljande muttrar. Skenorna kan justeras i sidled och ger en flexibel montering. Ett utskuret handtag i ryggen underlättar förflyttning av skåpet. 3. Skåpsidor Skåpsidorna är förberedda för matningsrör från sidorna genom förstansade hål. Tätningsmembran tätar skruvhål och ger ett korrekt avstånd till regel vid infästning. Fästs mot skåpet med vingmuttrar. 4. Överstycke Överstycket i plast kan borras upp eller ersättas med en rörfixtur för rördragning uppåt. Fästs mot plåtryggen med tryckstift. 5. Täckskivor Fungerar som sprutskydd vid eventuellt läckage. 6. Front med lucka Frontens sidogafflar fästs i skåpsidornas bleck med hjälp av vingmuttrar. Kan även monteras i vägg utan skåp. Låskolv med nyckel finns som tillbehör. 7. Tryckstift Används för att fästa rörfixtur och överstycke mot plåtryggen. Ger en stark montering. Tänk på att Skåpets servicelucka får ej placeras i våtzon 1. Dränaget från skåpet ska mynna ut på en plats där man omedelbart kan upptäcka eventuellt läckage och där utläckande vatten inte direkt orsakar en skada. Dränageröret ska kapas minst 2 mm utanför tätskikt. 2(8)

Skenorna kan justeras i sidled och ger en flexibel montering. Ett utskuret handtag i ryggen underlättar förflyttning av skåpet. 3.

3 produktöversikt Monterat skåp Rörfixtur Golvvärmefördelare, antal slingor Artikelnummer Artikelnummer 2-5 slingor slingor slingor Integral, antal slingor Artikelnummer Artikelnummer Rörfixtur 2. akstycke 3. Skåpsidor 4. Överstycke 5. Täckskivor 6. Front med lucka 7. Tryckstift x 8 Ingående delar 1. Rörfixtur Ingående delar Front med lucka Plåtrygg Skåpsidor Täckskivor Överstycke Golvvärmefördelare, antal slingor Artikelnummer Artikelnummer Artikelnummer Artikelnummer Artikelnummer 2-5 slingor x slingor slingor x Integral, antal slingor Artikelnummer Artikelnummer Artikelnummer Artikelnummer Artikelnummer x tillbehör Tryckstift, 8st Låskolv med nyckel Artnr Artnr (8)

Rörfixtur Ingående delar Front med lucka Plåtrygg Skåpsidor Täckskivor Överstycke Golvvärmefördelare, antal slingor Artikelnummer Artikelnummer Artikelnummer Artikelnummer Artikelnummer 2-5 slingor

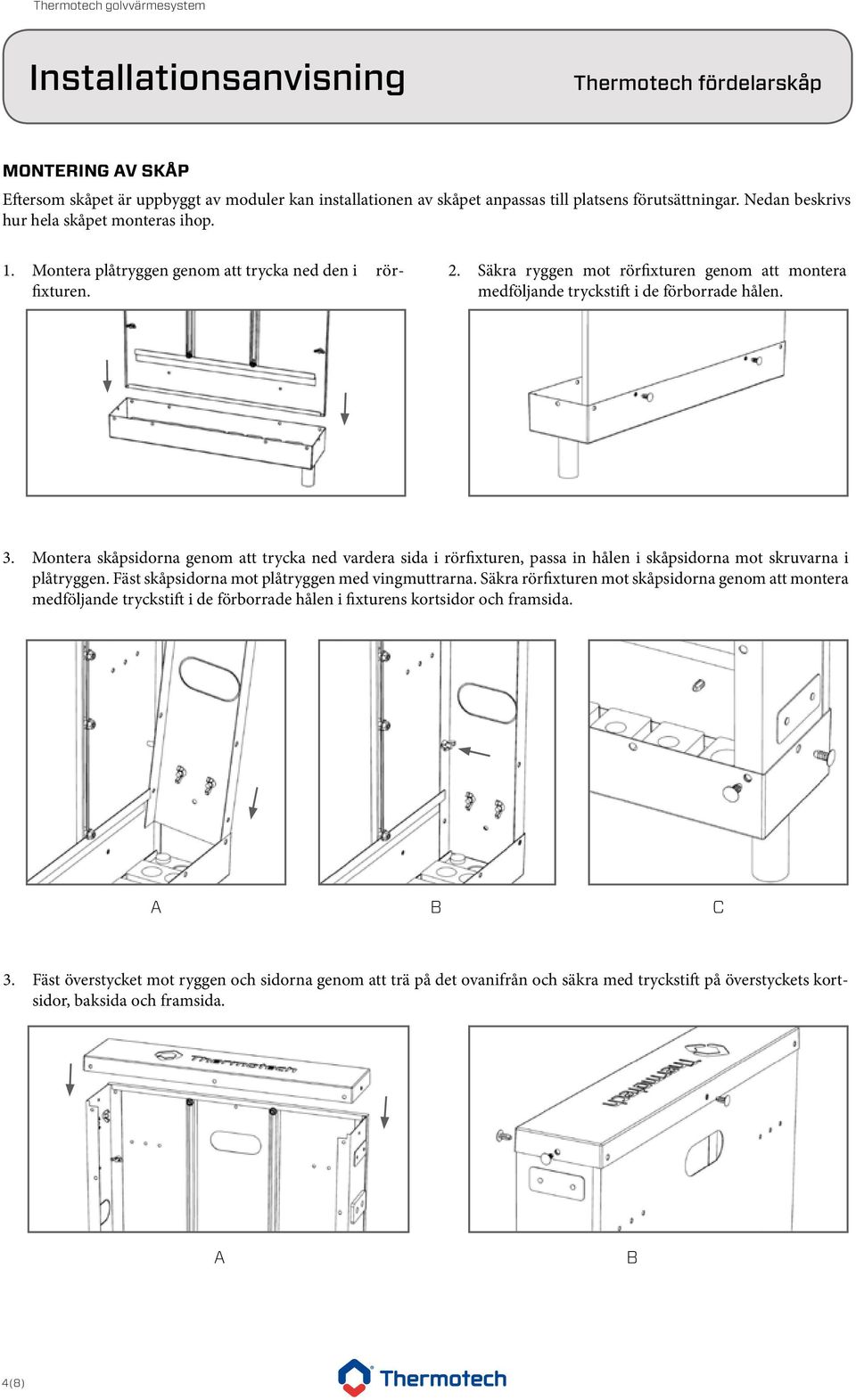

4 montering av skåp Eftersom skåpet är uppbyggt av moduler kan installationen av skåpet anpassas till platsens förutsättningar. Nedan beskrivs hur hela skåpet monteras ihop. 1. Montera plåtryggen genom att trycka ned den i rörfixturen. 2. Säkra ryggen mot rörfixturen genom att montera medföljande tryckstift i de förborrade hålen. 3. Montera skåpsidorna genom att trycka ned vardera sida i rörfixturen, passa in hålen i skåpsidorna mot skruvarna i plåtryggen. Fäst skåpsidorna mot plåtryggen med vingmuttrarna. Säkra rörfixturen mot skåpsidorna genom att montera medföljande tryckstift i de förborrade hålen i fixturens kortsidor och framsida. A Fäst överstycket mot ryggen och sidorna genom att trä på det ovanifrån och säkra med tryckstift på överstyckets kortsidor, baksida och framsida. C A 4(8)

Montera skåpsidorna genom att trycka ned vardera sida i rörfixturen, passa in hålen i skåpsidorna mot skruvarna i plåtryggen. Fäst skåpsidorna mot plåtryggen med vingmuttrarna.

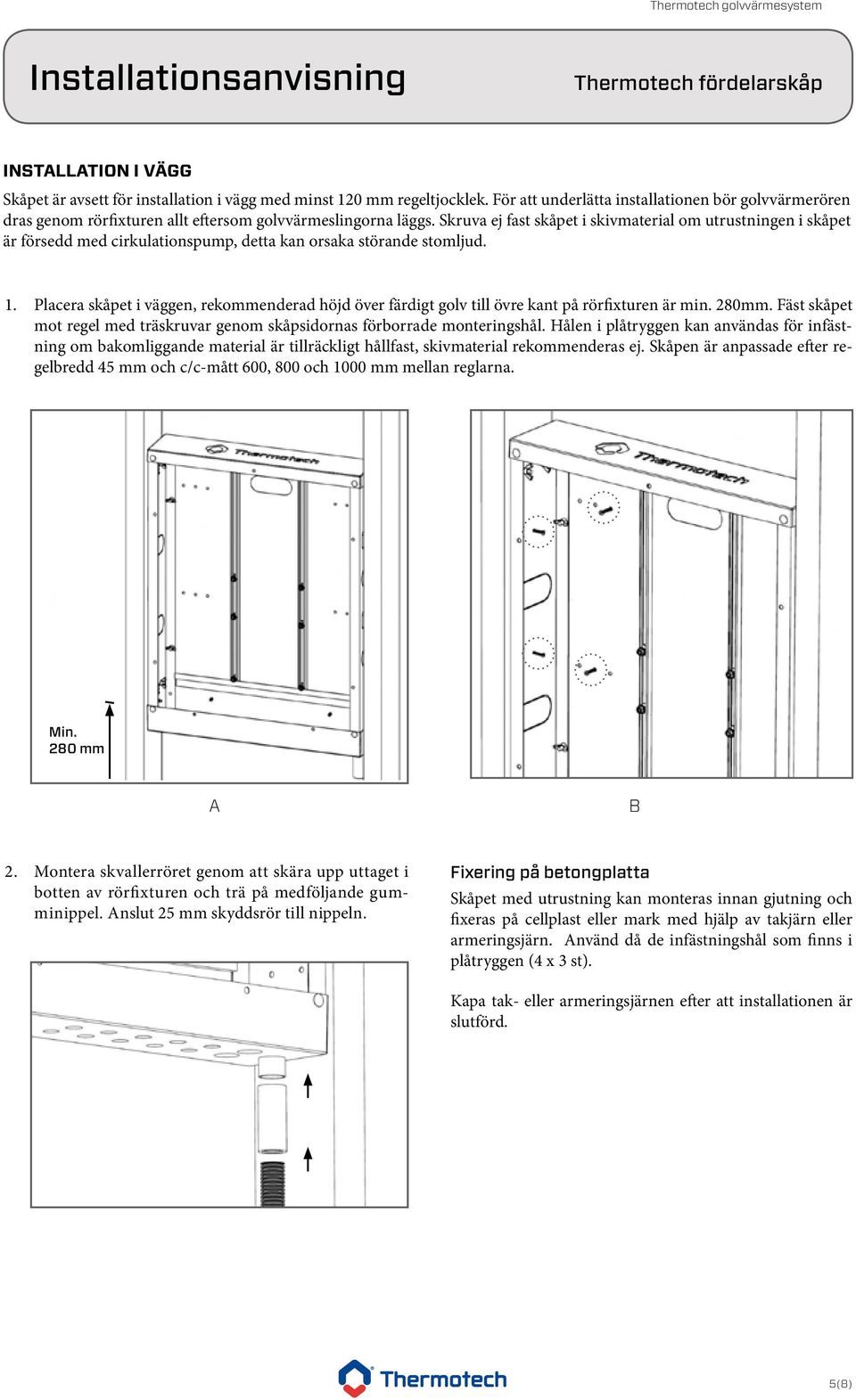

5 installation i vägg Skåpet är avsett för installation i vägg med minst 120 mm regeltjocklek. För att underlätta installationen bör golvvärmerören dras genom rörfixturen allt eftersom golvvärmeslingorna läggs. Skruva ej fast skåpet i skivmaterial om utrustningen i skåpet är försedd med cirkulationspump, detta kan orsaka störande stomljud. 1. Placera skåpet i väggen, rekommenderad höjd över färdigt golv till övre kant på rörfixturen är min. 280mm. Fäst skåpet mot regel med träskruvar genom skåpsidornas förborrade monteringshål. Hålen i plåtryggen kan användas för infästning om bakomliggande material är tillräckligt hållfast, skivmaterial rekommenderas ej. Skåpen är anpassade efter regelbredd 45 mm och c/c-mått 600, 800 och 1000 mm mellan reglarna. Min. 280 mm A 2. Montera skvallerröret genom att skära upp uttaget i botten av rörfixturen och trä på medföljande gumminippel. Anslut 25 mm skyddsrör till nippeln. Fixering på betongplatta Skåpet med utrustning kan monteras innan gjutning och fixeras på cellplast eller mark med hjälp av takjärn eller armeringsjärn. Använd då de infästningshål som finns i plåtryggen (4 x 3 st). Kapa tak- eller armeringsjärnen efter att installationen är slutförd. 5(8)

Skruva ej fast skåpet i skivmaterial om utrustningen i skåpet är försedd med cirkulationspump, detta kan orsaka störande stomljud. 1.

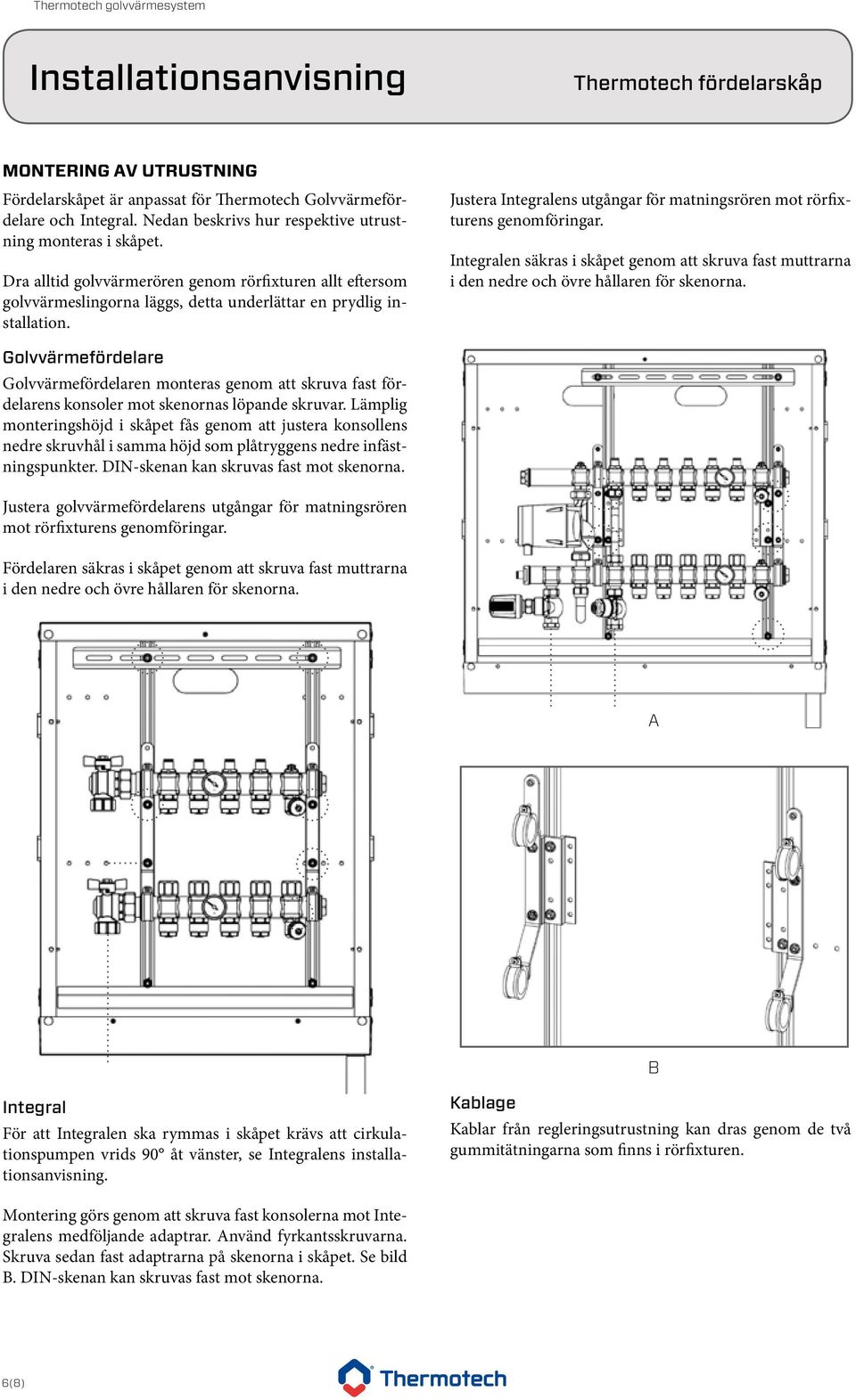

6 montering av utrustning Fördelarskåpet är anpassat för Thermotech Golvvärmefördelare och Integral. Nedan beskrivs hur respektive utrustning monteras i skåpet. Dra alltid golvvärmerören genom rörfixturen allt eftersom golvvärmeslingorna läggs, detta underlättar en prydlig installation. Justera Integralens utgångar för matningsrören mot rörfixturens genomföringar. Integralen säkras i skåpet genom att skruva fast muttrarna i den nedre och övre hållaren för skenorna. Golvvärmefördelare Golvvärmefördelaren monteras genom att skruva fast fördelarens konsoler mot skenornas löpande skruvar. Lämplig monteringshöjd i skåpet fås genom att justera konsollens nedre skruvhål i samma höjd som plåtryggens nedre infästningspunkter. DIN-skenan kan skruvas fast mot skenorna. Justera golvvärmefördelarens utgångar för matningsrören mot rörfixturens genomföringar. Fördelaren säkras i skåpet genom att skruva fast muttrarna i den nedre och övre hållaren för skenorna. A Integral För att Integralen ska rymmas i skåpet krävs att cirkulationspumpen vrids 90 åt vänster, se Integralens installationsanvisning. Kablage Kablar från regleringsutrustning kan dras genom de två gummitätningarna som finns i rörfixturen. Montering görs genom att skruva fast konsolerna mot Integralens medföljande adaptrar. Använd fyrkantsskruvarna. Skruva sedan fast adaptrarna på skenorna i skåpet. Se bild. DIN-skenan kan skruvas fast mot skenorna. 6(8)

Justera Integralens utgångar för matningsrören mot rörfixturens genomföringar. Integralen säkras i skåpet genom att skruva fast muttrarna i den nedre och övre hållaren för skenorna.

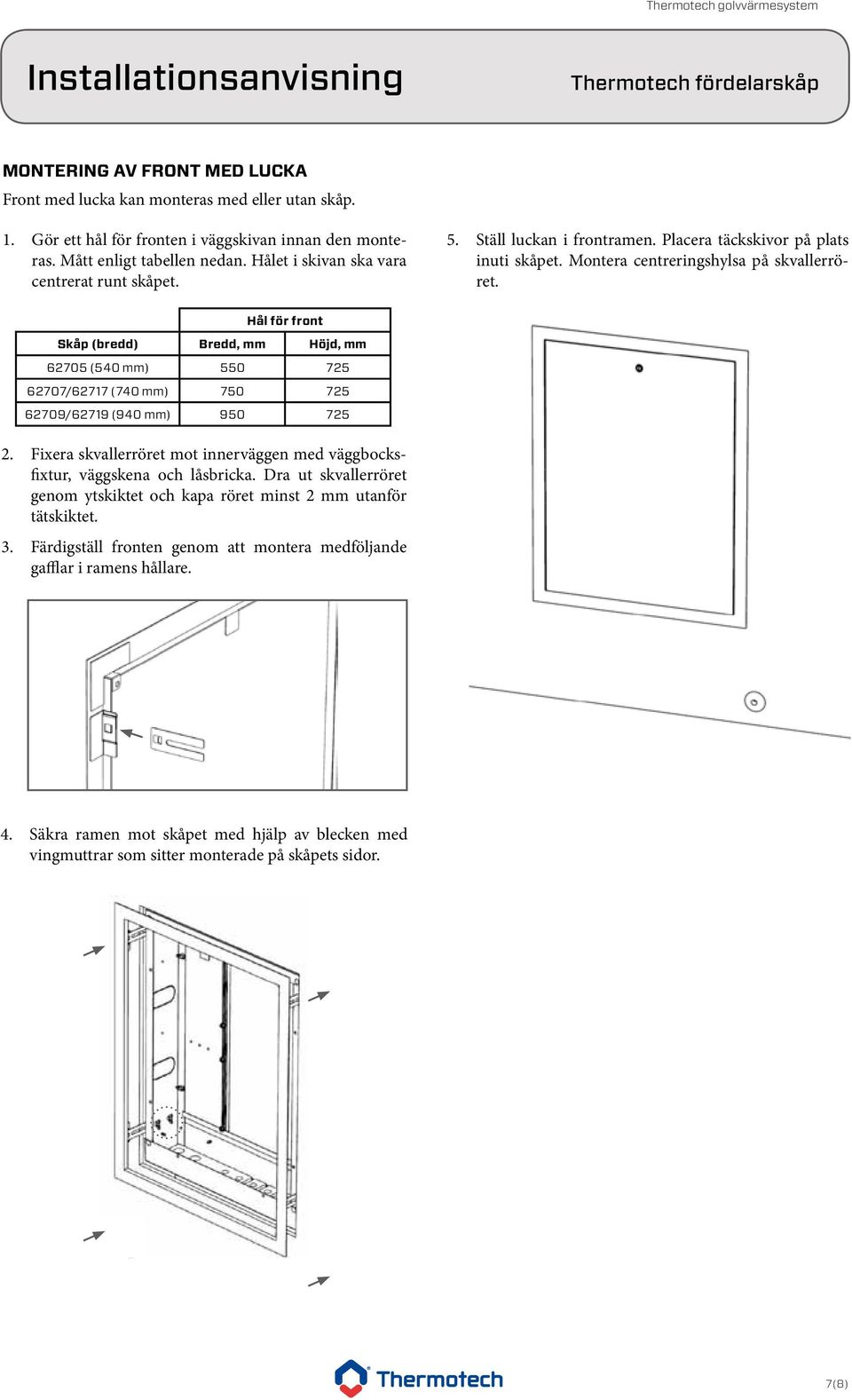

7 montering av front med lucka Front med lucka kan monteras med eller utan skåp. 1. Gör ett hål för fronten i väggskivan innan den monteras. Mått enligt tabellen nedan. Hålet i skivan ska vara centrerat runt skåpet. 5. Ställ luckan i frontramen. Placera täckskivor på plats inuti skåpet. Montera centreringshylsa på skvallerröret. Hål för front Skåp (bredd) redd, mm Höjd, mm (540 mm) /62717 (740 mm) /62719 (940 mm) Fixera skvallerröret mot innerväggen med väggbocksfixtur, väggskena och låsbricka. Dra ut skvallerröret genom ytskiktet och kapa röret minst 2 mm utanför tätskiktet. 3. Färdigställ fronten genom att montera medföljande gafflar i ramens hållare. 4. Säkra ramen mot skåpet med hjälp av blecken med vingmuttrar som sitter monterade på skåpets sidor. 7(8)

Hål för front Skåp (bredd) redd, mm Höjd, mm 62705 (540 mm) 550 725 62707/62717 (740 mm) 750 725 62709/62719 (940 mm) 950 725 2.

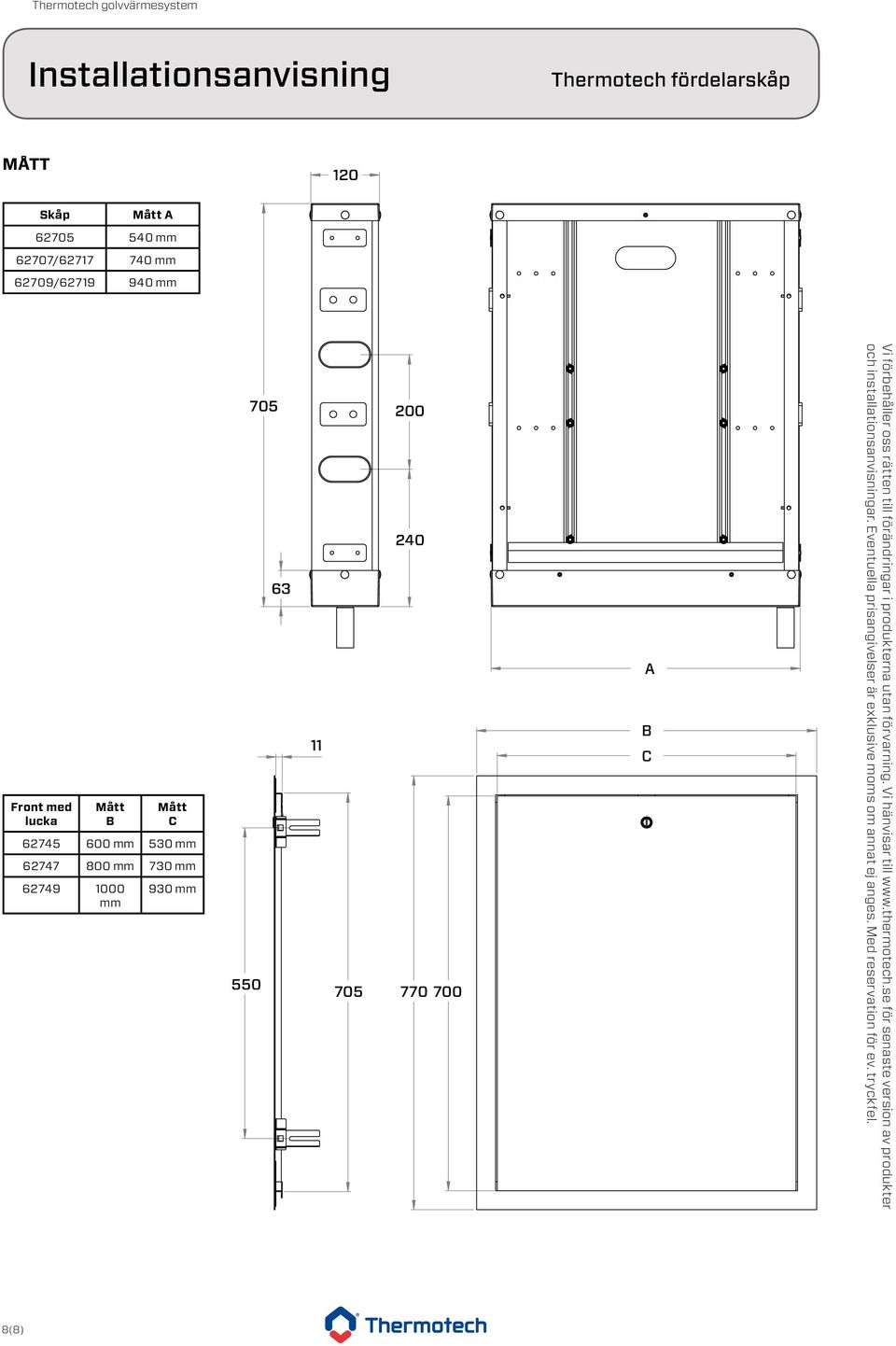

8 mått 120 Skåp Mått A mm 62707/ mm 62709/ mm Front med lucka Mått Mått C mm 530 mm mm 730 mm mm 930 mm , A C UNLESS OTHERWISE SPECIFIED: DIMENSIONS ARE IN MILLIMETERS SURFACE FINISH: TOLERANCES: LINEAR: ANGULAR: CHK'D APPV'D MFG Q.A NAME FINISH: SIGNATURE DATE DRAWN Jens Edbladh MATERIAL: WEIGHT: Vi förbehåller oss rätten till förändringar i produkterna utan förvarning. Vi hänvisar till för senaste version av produkter och installationsanvisningar. Eventuella prisangivelser är exklusive moms om annat ej anges. Med reservation för ev. tryckfel. DEUR A REAK S EDGES 8(8) UNLESS OTHERWISE SPECIFIED: DIMENSIONS ARE IN MILLIMETERS SURFACE FINISH: TOLERANCES: LINEAR: ANGULAR: FINISH: DEUR AN REAK SH EDGES NAME SIGNATURE DATE

A NAME FINISH: SIGNATURE DATE DRAWN Jens Edbladh 2012-02-13 MATERIAL: WEIGHT: Vi förbehåller oss rätten till förändringar i produkterna utan förvarning. Vi hänvisar till www.thermotech.
