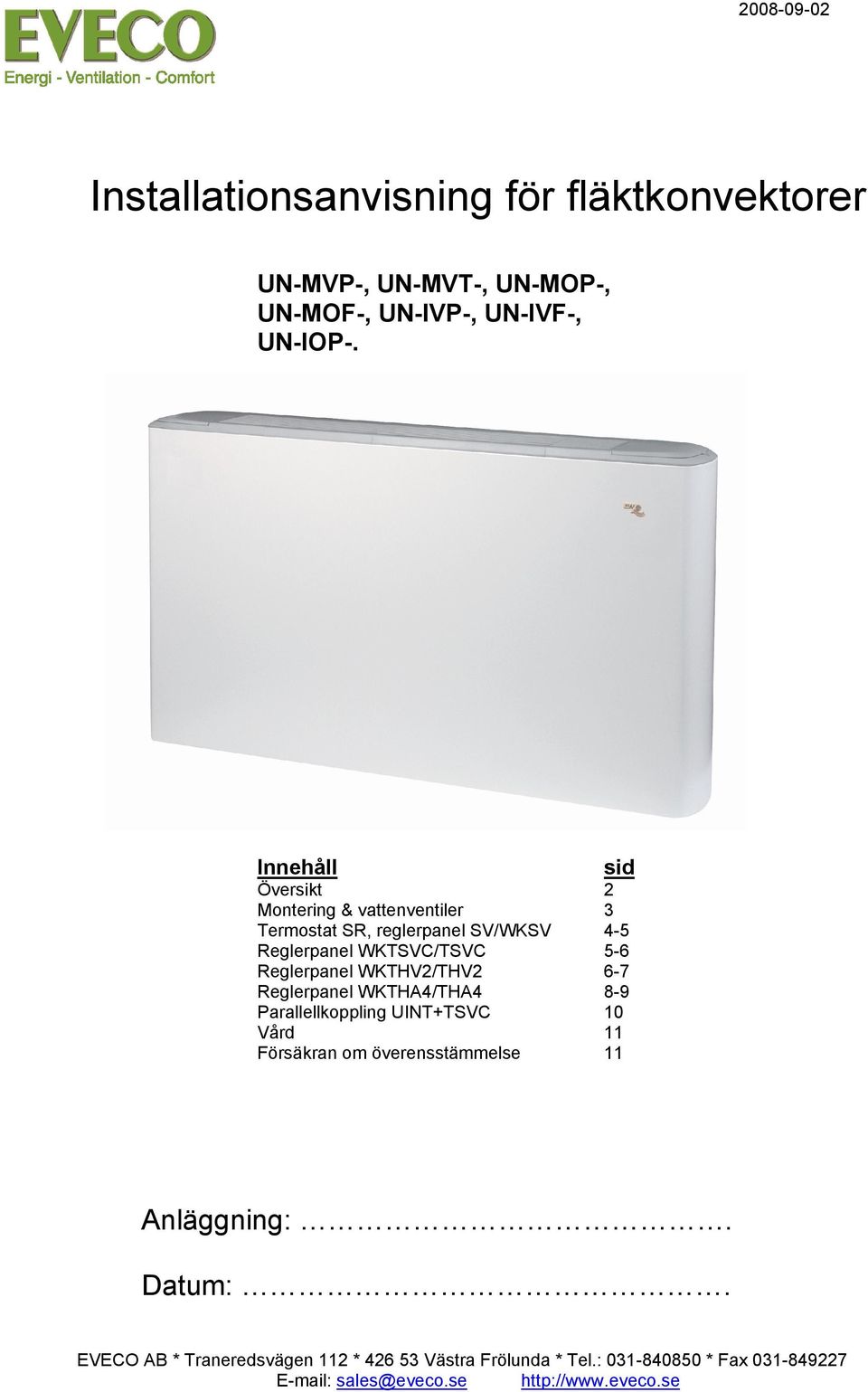

1 Installationsanvisning för fläktkonvektorer UN-MVP-, UN-MVT-, UN-MOP-, UN-MOF-, UN-IVP-, UN-IVF-, UN-IOP-. Innehåll sid Översikt 2 Montering & vattenventiler 3 Termostat SR, reglerpanel SV/WKSV 4-5 Reglerpanel WKTSVC/TSVC 5-6 Reglerpanel WKTHV2/THV2 6-7 Reglerpanel WKTHA4/THA4 8-9 Parallellkoppling UINT+TSVC 10 Vård 11 Försäkran om överensstämmelse 11 Anläggning:. Datum:.

2 Tekniska data Modellstorlek Luftmängd m3/h Max Med Min Värmeeffekt vid 50/40/20 kw Max 1,30 1,82 2,52 2,99 3,67 4,24 4,79 6,09 7,84 9,59 Med 1,02 1,42 2,00 2,58 2,99 3,61 3,91 4,65 6,71 8,66 Min 0,80 1,26 1,56 2,08 2,26 2,79 3,19 4,02 5,87 7,84 Värmeeffekt vid 70/50/20 kw Max 2,21 3,39 4,3 5,12 6,27 7,22 8,07 10,37 13,33 16,49 Vattenflöde l/h Max vid 50/40/20 o Tryckfall, värme kpa Max 10,6 8 10,6 12,8 8,3 16,8 16,9 16,8 10,2 13,2 Kyleffekt, total vid 7/12/27 kw Max 0,94 1,49 1,92 2,16 2,71 3,26 3,91 4,71 5,92 6,92 Kyleffekt sensibel kw Max 0,72 1,10 1,51 1,67 2,04 2,48 2,81 3,73 4,66 5,61 Vid 7/12/27 Vattenflöde l/h Max vid 7/12/27 o Tryckfall, kyla kpa Max 11,5 8,7 13,0 13,9 9,0 18,3 18,4 18,3 11,0 14,4 Extra batteri (UNBA) anslutning 1/2 Värmeeffekt vid 50/40/20 kw Max 0,7 1 1,1 1,5 1,6 2 2,1 2,9 3 3,4 Vattenflöde l/h Max Tryckfall kpa Max 0,6 1,6 1,9 2,8 3,2 1, ,5 4,1 Motoreffekt W Max Ström A Max 0,11 0,10 0,17 0,14 0,19 0,25 0,26 0,40 0,58 0,72 Ljudeffekt db(a Max Med Min Ljudtryck db(a)*) Max Vid 10 m 2 Med Sabine dämpning Min *) Mikrofonavstånd 1 meter. Komponentbeskrivning 1. Fläkt 2. Värmeväxlare 3. Fläktmotor 4. Reglerpanel 5. Luftfilter 6. Givare för rumstermostat 7. Givare för vattentemp. (används normalt inte) 8. Kondensavlopp (3/4 ) 9. Vattenanslutningar 10. Luftningsskruvar 11. Chassi 12. Temperaturgivare ST1 (Placerad i Irsap-loggon) 2

3 Montering Lossa skruvarna som finns under plastlocken på var sida. På vissa modeller finns även två skruvar i underkanten. (1) Montera vägghängda fläktkonvektorer ca 150 mm över golv Skyddsfilm Plåten skyddas av en plastfilm, som skall tas bort innan fläktkonvektorn tas i drift. Vattenanslutning (5) Iakttag stor försiktighet vid anslutning av rör och kopplingar, håll emot med en fast nyckel! Värmeväxlaren är provtryckt med 30 Bar. Arbetstrycket får dock inte överstiga 10 Bar. Anslut inkommande vatten till den nedre anslutningen och returledningen till den övre. Reglering av flödet kan ske med en 2- eller 3-vägsventil, som kan styras av ett elektriskt ställdon eller av en kapillärrörstermostat. Luftningsnipplar finns vid in- och utloppsanslutningarna. Takmonterade aggregat för kyla. (6) Montera liggande aggregat med ca 15 mm fall. Kondensavloppet måste ha ett fall på minst 30 mm per meter. Tillse att inga böjar hindrar kondensvattnet från att passera fritt. Det är dock lämpligt att ha en böj (ett knä) för att skapa ett vattenlås, på slangen. Kontrollera att vattnet kan rinna fritt genom att hälla lite vatten på kondensbrickan, under vattenbatteriet. Inkoppling av tvåvägsventil Ventil VR, VV- med ställdon VMC alternativt med kapillärrörstermostat ENTZ eller ENTL. Eftersom utrymmet är begränsat kan armerade flexslangar underlätta installationen. Inkoppling av trevägsventil Ventil EDV - med ställdon VMC alternativt med kapillärrörstermostat ENTZ eller ENTL. Eftersom utrymmet är begränsat kan armerade flexslangar underlätta installationen. 3

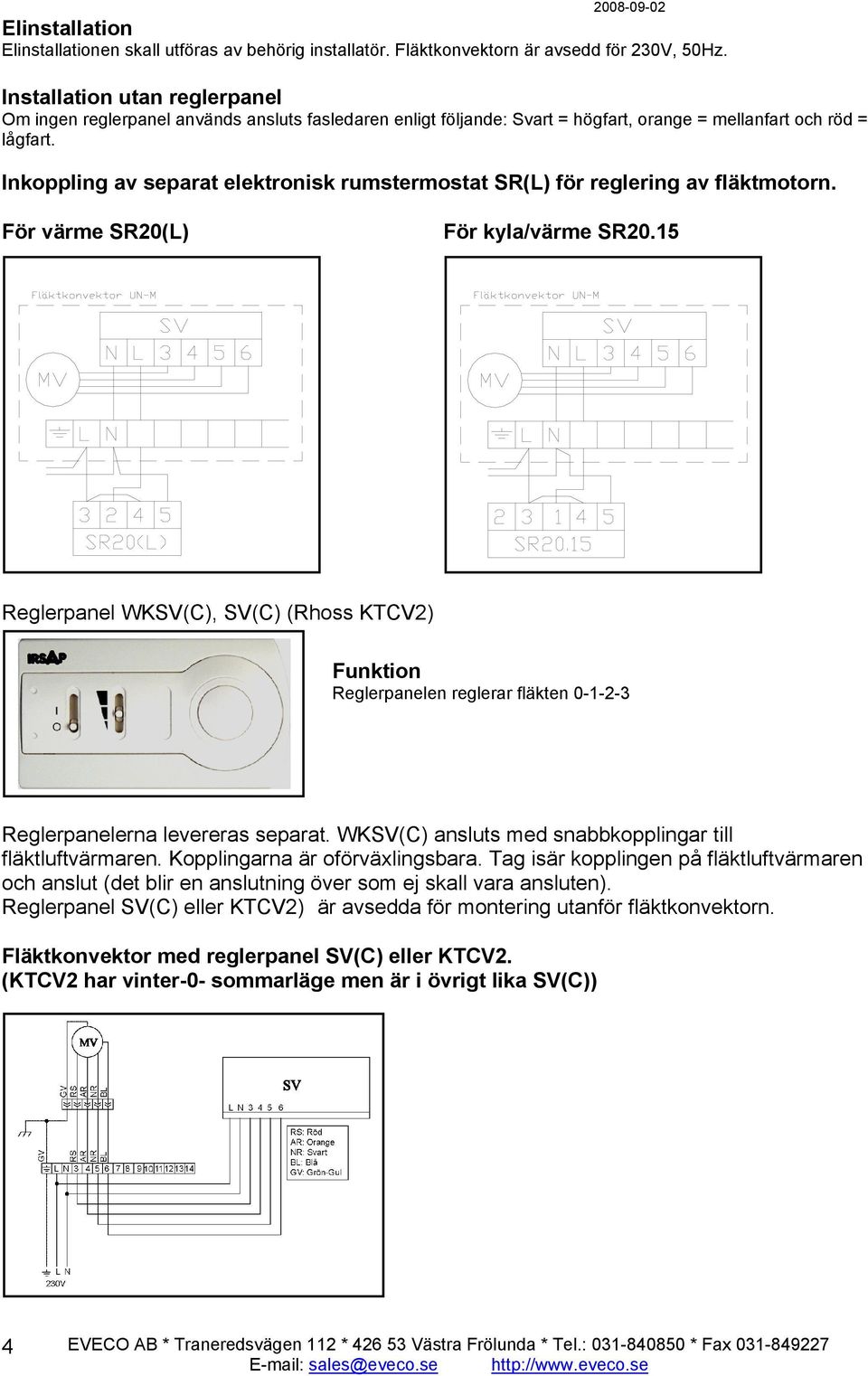

4 Elinstallation Elinstallationen skall utföras av behörig installatör. Fläktkonvektorn är avsedd för 230V, 50Hz. Installation utan reglerpanel Om ingen reglerpanel används ansluts fasledaren enligt följande: Svart = högfart, orange = mellanfart och röd = lågfart. Inkoppling av separat elektronisk rumstermostat SR(L) för reglering av fläktmotorn. För värme SR20(L) För kyla/värme SR20.15 Reglerpanel WKSV(C), SV(C) (Rhoss KTCV2) Funktion Reglerpanelen reglerar fläkten Reglerpanelerna levereras separat. WKSV(C) ansluts med snabbkopplingar till fläktluftvärmaren. Kopplingarna är oförväxlingsbara. Tag isär kopplingen på fläktluftvärmaren och anslut (det blir en anslutning över som ej skall vara ansluten). Reglerpanel SV(C) eller KTCV2) är avsedda för montering utanför fläktkonvektorn. Fläktkonvektor med reglerpanel SV(C) eller KTCV2. (KTCV2 har vinter-0- sommarläge men är i övrigt lika SV(C)) 4

5 Fläktkonvektor med inmonterad reglerpanel WKSV(C) TC= min. termostat för vattentemperatur Reglerpanel WKTSV(C), TSV(C) Reglerpanelen är för 2-rörssystem eller 4-rörssystem för värme och/eller kyla. Funktion Reglerpanelen reglerar en fläktkonvektor i tre fläkthastigheter samt en eller två ventilstyrningar beroende på 2- eller 4-rörssystem. Med det första reglaget väljs 0 - kontinuerlig fläktdrift - termostatreglerad fläkt. Med det andra reglaget ställs kyla eller värme in och med det tredje reglaget väljs fläkthastighet. När det första reglaget är i läge 0, är ventilen och fläkten stängd. Med det andra reglaget i läge 0, går fläkten om det första reglaget ställs i läge för kontinuerlig fläktdrift Termostat (ST1) Termostatens givare fästs in i namnlogotypen i frontplåten på insidan och skruvas fast med klämman som sitter på sladden, i anslutning till att frontplåten monteras tillbaks. Min- och maxinställning Tapparna på vredet kan brytas loss och placeras i termostatrattens spår för att begränsa inställningen av min- och maxtemperatur. 5

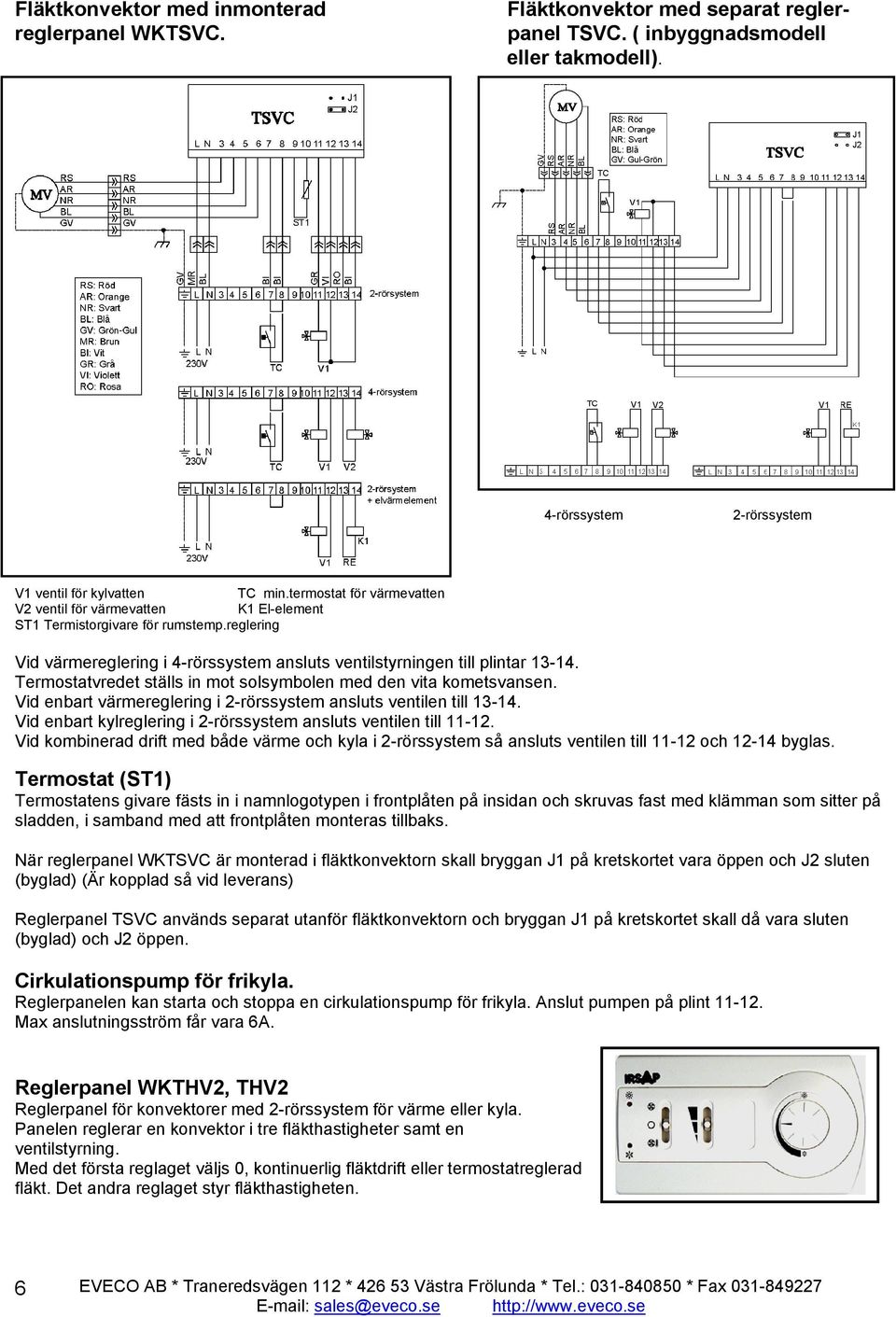

6 Fläktkonvektor med inmonterad reglerpanel WKTSVC. Fläktkonvektor med separat reglerpanel TSVC. ( inbyggnadsmodell eller takmodell). 4-rörssystem 2-rörssystem 3 V1 ventil för kylvatten TC min.termostat för värmevatten V2 ventil för värmevatten K1 El-element ST1 Termistorgivare för rumstemp.reglering Vid värmereglering i 4-rörssystem ansluts ventilstyrningen till plintar Termostatvredet ställs in mot solsymbolen med den vita kometsvansen. Vid enbart värmereglering i 2-rörssystem ansluts ventilen till Vid enbart kylreglering i 2-rörssystem ansluts ventilen till Vid kombinerad drift med både värme och kyla i 2-rörssystem så ansluts ventilen till och byglas. Termostat (ST1) Termostatens givare fästs in i namnlogotypen i frontplåten på insidan och skruvas fast med klämman som sitter på sladden, i samband med att frontplåten monteras tillbaks. När reglerpanel WKTSVC är monterad i fläktkonvektorn skall bryggan J1 på kretskortet vara öppen och J2 sluten (byglad) (Är kopplad så vid leverans) Reglerpanel TSVC används separat utanför fläktkonvektorn och bryggan J1 på kretskortet skall då vara sluten (byglad) och J2 öppen. Cirkulationspump för frikyla. Reglerpanelen kan starta och stoppa en cirkulationspump för frikyla. Anslut pumpen på plint Max anslutningsström får vara 6A. Reglerpanel WKTHV2, THV2 Reglerpanel för konvektorer med 2-rörssystem för värme eller kyla. Panelen reglerar en konvektor i tre fläkthastigheter samt en ventilstyrning. Med det första reglaget väljs 0, kontinuerlig fläktdrift eller termostatreglerad fläkt. Det andra reglaget styr fläkthastigheten. 6

7 Termostat (ST1) Termostatens givare fästs in i namnlogotypen i frontplåten på baksidan och skruvas fast med klämman som sitter på sladden, i anslutning till att frontplåten monteras tillbaks. Vid värmereglering ställs termostatvredet mot solsymbolen på den vita kometsvansen. Vid kylreglering ställs termostatvredet mot frostsymbolen på det mörka kometfältet. När reglerpanelen WKTHV2 är inbyggd I fläktkonvektorn skall J1 på kretskortet vara öppen. (Är kopplad så vid leverans) Reglerpanel THV2 används separat, utanför fläktkonvektorn och J1 på kretskortet vara då vara sluten (byglad). I system med både värme-och kylvatten i samma krets väljs värme eller kyla automatiskt om givaren för vattentemperatur ansluts på röret vid värmeventilen som framgår på sidan 8. Kyla Beredskaps Värme läge När termostaten är i beredskapsläge är ventilen och fläkten avstängd. Fläktkonvektorn kan startas manuellt när det första reglaget ställs i fläktläge. Fläktkonvektor med inmonterad reglerpanel WKTHV2. Fläktkonvektor med separat reglerpanel THV2 (Innbyggnadsmodeller eller takmodeller). OBS! Bygling J1 skall vara sluten på kretskortet. ST1 givare för rumstemperatur ST2 givare för vattentemperatur V1 ventil för värme (eller kyla i 2-rörssystem) OBS! Bygling J1 skall vara öppen 7

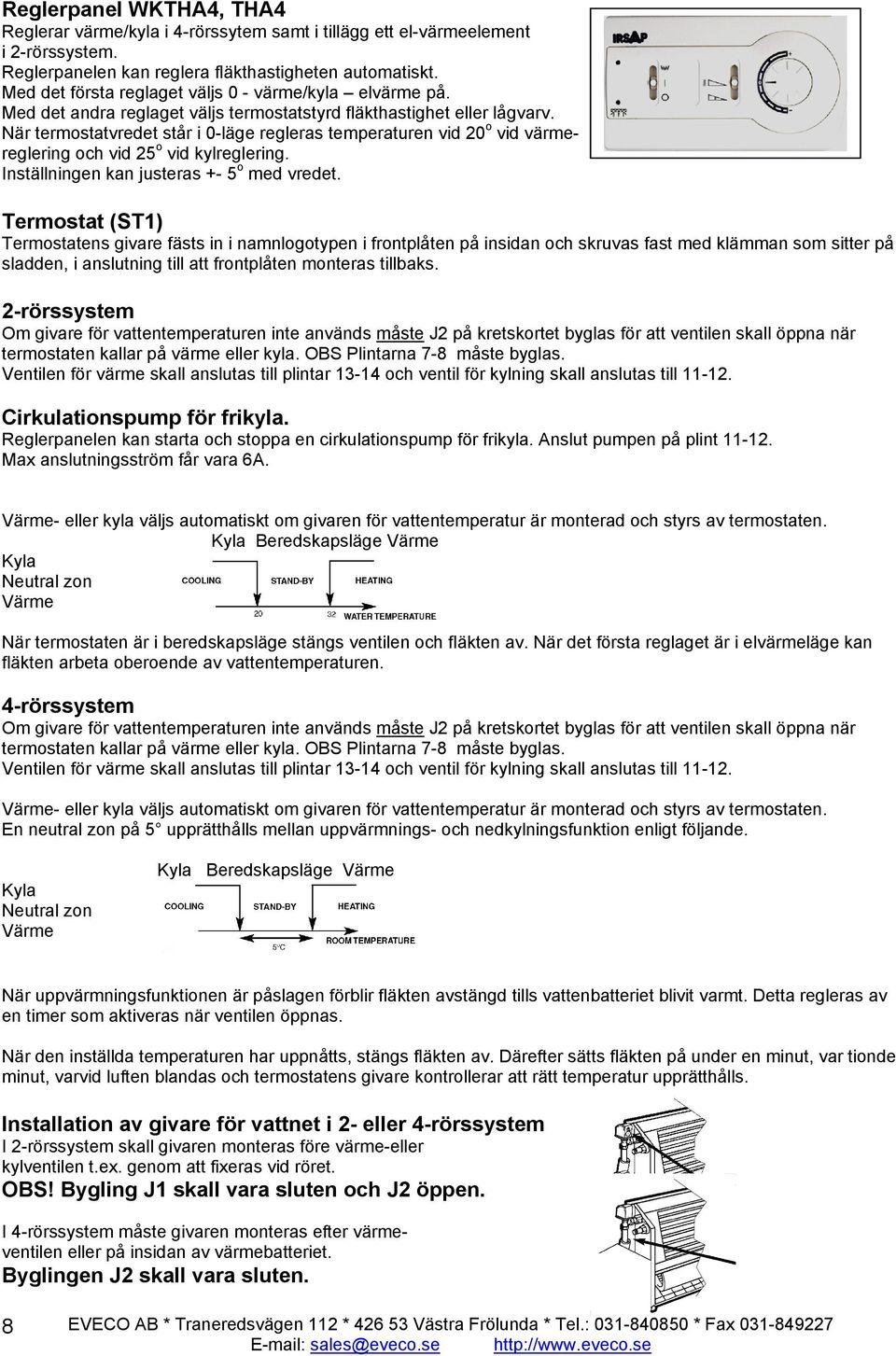

8 Reglerpanel WKTHA4, THA4 Reglerar värme/kyla i 4-rörssytem samt i tillägg ett el-värmeelement i 2-rörssystem. Reglerpanelen kan reglera fläkthastigheten automatiskt. Med det första reglaget väljs 0 - värme/kyla elvärme på. Med det andra reglaget väljs termostatstyrd fläkthastighet eller lågvarv. När termostatvredet står i 0-läge regleras temperaturen vid 20 o vid värmereglering och vid 25 o vid kylreglering. Inställningen kan justeras +- 5 o med vredet. Termostat (ST1) Termostatens givare fästs in i namnlogotypen i frontplåten på insidan och skruvas fast med klämman som sitter på sladden, i anslutning till att frontplåten monteras tillbaks. 2-rörssystem Om givare för vattentemperaturen inte används måste J2 på kretskortet byglas för att ventilen skall öppna när termostaten kallar på värme eller kyla. OBS Plintarna 7-8 måste byglas. Ventilen för värme skall anslutas till plintar och ventil för kylning skall anslutas till Cirkulationspump för frikyla. Reglerpanelen kan starta och stoppa en cirkulationspump för frikyla. Anslut pumpen på plint Max anslutningsström får vara 6A. Värme- eller kyla väljs automatiskt om givaren för vattentemperatur är monterad och styrs av termostaten. Kyla Beredskapsläge Värme Kyla Neutral zon Värme När termostaten är i beredskapsläge stängs ventilen och fläkten av. När det första reglaget är i elvärmeläge kan fläkten arbeta oberoende av vattentemperaturen. 4-rörssystem Om givare för vattentemperaturen inte används måste J2 på kretskortet byglas för att ventilen skall öppna när termostaten kallar på värme eller kyla. OBS Plintarna 7-8 måste byglas. Ventilen för värme skall anslutas till plintar och ventil för kylning skall anslutas till Värme- eller kyla väljs automatiskt om givaren för vattentemperatur är monterad och styrs av termostaten. En neutral zon på 5 upprätthålls mellan uppvärmnings- och nedkylningsfunktion enligt följande. Kyla Neutral zon Värme Kyla Beredskapsläge Värme När uppvärmningsfunktionen är påslagen förblir fläkten avstängd tills vattenbatteriet blivit varmt. Detta regleras av en timer som aktiveras när ventilen öppnas. När den inställda temperaturen har uppnåtts, stängs fläkten av. Därefter sätts fläkten på under en minut, var tionde minut, varvid luften blandas och termostatens givare kontrollerar att rätt temperatur upprätthålls. Installation av givare för vattnet i 2- eller 4-rörssystem I 2-rörssystem skall givaren monteras före värme-eller kylventilen t.ex. genom att fixeras vid röret. OBS! Bygling J1 skall vara sluten och J2 öppen. I 4-rörssystem måste givaren monteras efter värmeventilen eller på insidan av värmebatteriet. Byglingen J2 skall vara sluten. 8

9 Fläktkonvektor med inbyggd reglerpanel WKTHA4 J1 på kretskortet öppen vid 2-rörssystem J2 på kretskortet öppen vid 2-rörssystem J2 på kretskortet byglas vid 4-rörssystem ST1 givare för rumstemperatur ST2 - givare för vattentemperatur V1 - ventil för kyla (för värme i 2-rörssystem) V2 - ventil för värme RE - el-element med relä K1 Den gröna lysdioden lyser när värme eller kylfunktionen är aktiv. Termostat (ST1) Termostatens givare fästs in i namnlogotypen i frontplåten på insidan och skruvas fast med klämman som sitter på sladden, i anslutning till att frontplåten monteras tillbaks. Vid värmereglering i 4-rörssystem ansluts ventilstyrningen på Termostatvredet ställs in mot + symbolen på reglerpanelen. Vid kylreglering ansluts ventilstyrningen på och termostatvredet ställs in mot - symbolen på reglerpanelen (11-12 används för värme i 2-rörssystem). Fläktkonvektor med separat reglerpanel THA4 (inbyggnadsmodeller eller takmodeller). J1 byglas vid 2-rörssystem J2 öppen vid 2-rörssystem J2 byglas vid 4-rörssystem V1 = ventil för kylvatten. ST2 = givare för vattentemperatur. K1 = relä för el-element. Om ingen givare skall användas vid värmereglering (ST2) måste anslutningen 7-8 byglas och både J1 och J2 på kretskortet, byglas. 9

10 Parallellkoppling av flera fläktkonvektorer Upp till 4 enheter kan parallellregleras med en reglerpanel och en UINT. TSVC UINT Montera UINT på en bit DIN-skena i det ena aggregatet. 10

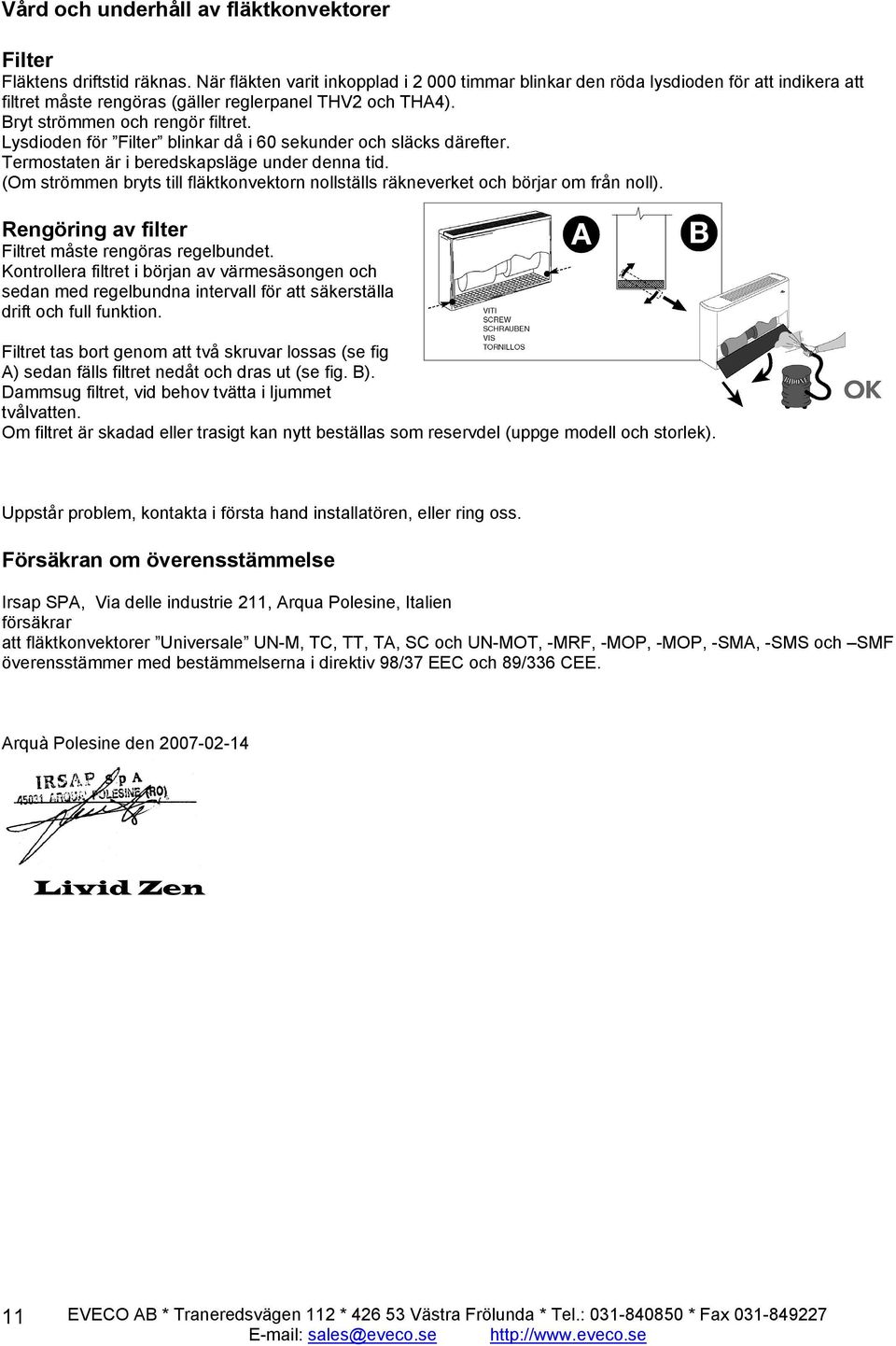

11 Vård och underhåll av fläktkonvektorer Filter Fläktens driftstid räknas. När fläkten varit inkopplad i timmar blinkar den röda lysdioden för att indikera att filtret måste rengöras (gäller reglerpanel THV2 och THA4). Bryt strömmen och rengör filtret. Lysdioden för Filter blinkar då i 60 sekunder och släcks därefter. Termostaten är i beredskapsläge under denna tid. (Om strömmen bryts till fläktkonvektorn nollställs räkneverket och börjar om från noll). Rengöring av filter Filtret måste rengöras regelbundet. Kontrollera filtret i början av värmesäsongen och sedan med regelbundna intervall för att säkerställa drift och full funktion. Filtret tas bort genom att två skruvar lossas (se fig A) sedan fälls filtret nedåt och dras ut (se fig. B). Dammsug filtret, vid behov tvätta i ljummet tvålvatten. Om filtret är skadad eller trasigt kan nytt beställas som reservdel (uppge modell och storlek). Uppstår problem, kontakta i första hand installatören, eller ring oss. Försäkran om överensstämmelse Irsap SPA, Via delle industrie 211, Arqua Polesine, Italien försäkrar att fläktkonvektorer Universale UN-M, TC, TT, TA, SC och UN-MOT, -MRF, -MOP, -MOP, -SMA, -SMS och SMF överensstämmer med bestämmelserna i direktiv 98/37 EEC och 89/336 CEE. Arquà Polesine den Livid Zen 11
