1 Fläktkonvektorer för värme och / eller kyla

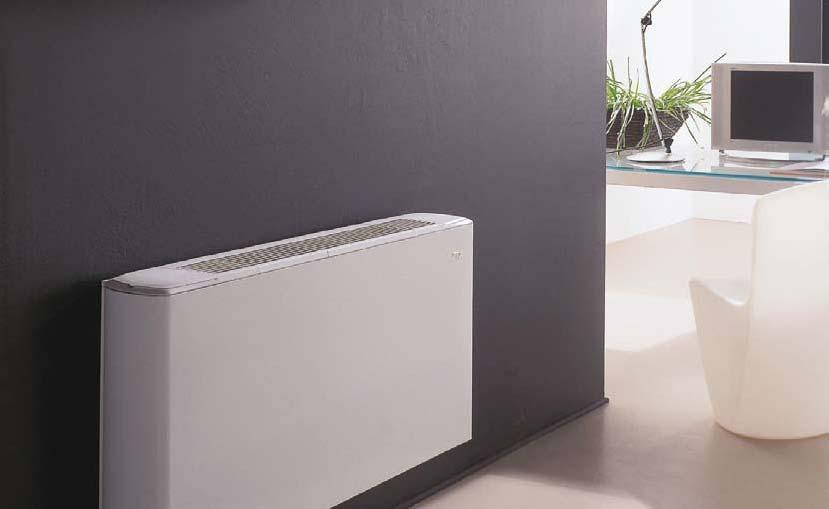

2 Fläktkonvektorer En ny serie eleganta och extremt tystgående fläktkonvektorer för uppvärmning eller kyla i kontor, hotell, skolor, bo städer. 10 storlekar i 7 olika utförande. Vägg- eller takmontage, utanpåliggande eller inbyggt mon tage. Kondens isolerad stomme av plåt. uftriktare och lock i värme beständig ABS. Vätske batteriet är av kop par/aluminium. Filter (EU2) och kondensskål ingår i utanpåliggande modeller. Standardkulör RA9010. IP20 Tekniska data TYP UN-MVP RSK-nr Värmeeffekt vid 50/40/20 kw Max. 1,3 1,8 2,5 3 3,7 4,2 4,8 6,1 7,8 9,6 Tryckfall, värme vid 50/40/20 kpa Max Vattenflöde l/h Max Värmeeffekt vid 70/60/20 kw Max. 2,2 3,4 4,3 5,1 6,3 7,2 8, Tryckfall, värme vid 70/60/20 kpa Max Vattenflöde l/h Max Kyleffekt, total vid 7/12/27 kw Max 0,9 1,5 1,9 2,2 2,7 3,3 3,9 4,7 5,9 6,9 Kyleffekt, sensibel (RH 50%) kw Max. 0,7 1,1 1,5 1,7 2 2,5 2,8 3,7 4,7 5,6 Vattenflöde l/h Max Tryckfall, kyla vid 7/12/27 kpa Max uftmängd m 3 /h Max Med Min Motoreffekt W Max Ström A Max 0,1 0,1 0,2 0,2 0,2 0,3 0,3 0,4 0,6 0,7 judeffekt db(a) Max Med Min judtryck db(a)*) Max vid 10 m 2 Sabine Med dämpning Min Extra vattenbatteri ( KB4),anslutning 1/2 Värmeeffekt vid 50/40/20 kw Max. 0,7 1 1,1 1,5 1,6 2 2,1 2,9 3 3,4 Vattenflöde l/h Max Tryckfall kpa Max. 0,6 1,6 1,9 2,8 3,2 1, ,5 4,1 *) Mikrofonavstånd 1 meter. 2

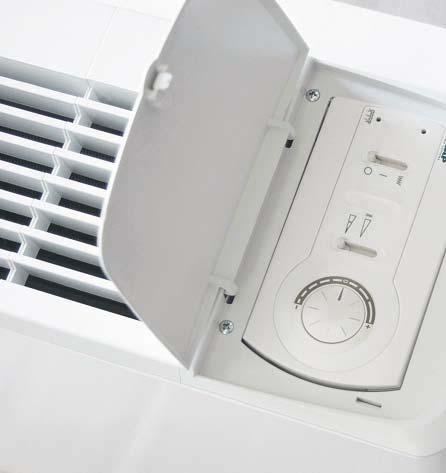

3 Montering Standard vattenanslutning är (3/4 ) till vänster, sett framifrån, men även anslutning på höger sida kan levereras. Batterierna är avsedda för 2-rörssystem för värme eller kyla. Vid 4-rörssystem måste ett extra vätskebatteri beställas. Installation och reglering Konvektorerna har 230V fläktmotor med 3 varvtal och inbyggt överhettningsskydd. Samtliga modeller levereras utan reglerpanel. Golv-/väggmodeller, UN-MVP och UN-MVT är förberedda för enkel inkoppling med snabbkontakter av olika reglerpaneler för inbyggnad (WK-). Till tak-och inbyggnadsmodeller väljs reglerpaneler för fast installation. UN-IVP UN-MOP UN-MVP UN-IVF UN-MVT UN-MOT UN-IOP 3

4 Väggmodeller med hölje Höjd = 571 mm Djup = 220 mm Bredd i mm Vikt i kg Takmodeller med hölje Höjd = 220 mm Djup = 571 mm. Bredd i mm Vikt i kg Inbyggnadsmodeller vägg Höjd = 545 mm Djup = 212 mm Bredd i mm Vikt i kg Inbyggnadsmodell tak Höjd = 212 mm Djup 545 mm Bredd i mm Vikt i kg WKSV reglerar fläkten RSK WKTHV2 lika TSVC men har automatisk omkoppling mellan kyla värme och kan reglera 1 ställdon. RSK WKTSVC lika SV men har elektronisk termostat. Kan även reglera 1-2 ställdon alt. 1 ställdon och elektrisk tillsatsvärme. RSK WKTHA4 har elektronisk termostat med komfortreglering +-5 o Väljer automatiskt fläkthastighet samt kan reglera 1-2 ställdon alt 1 ställdon och elektrisk tillsatsvärme. RSK

5 Beställningsdata TYP - Väggmodell med hölje Beställningsdata UN-MVP- Utblåsning uppåt och återluft underifrån. Välj reglerpanel WK-. UN-MVT- Utblåsning uppåt och återluft framifrån. Välj reglerpanel WK-. TYP - Takmodell med hölje UN-MOP- UN-MOT- med återluft bakifrån. Med kopplingslist men utan reglering. Välj reglerpanel! med återluft underifrån. Med kopplingslist men utan reglering. Välj reglerpanel! TYP - Inbyggnadsmodell vägg UN-IVP- UN-IVF- TYP - Inbyggnadsmodell tak UN-IOP- med utblåsning uppåt och återluft underifrån. Med kopplingslist. Välj reglerpanel! med utblåsning framåt och återluft underifrån. Med kopplingslist. Välj reglerpanel! med utblåsning framåt och återluft bakifrån. Med kopplingslist. Välj reglerpanel! Tillbehör, separata 2-vägs vattenventil, rak DN15 VHR15 3-vägs vattenventil, DN15 EDVH15 Ställdon, stängande, 230V VMC Elektronisk rumstermostat, utv., slut. SR20, utv., växl. SR20.15 Parallellkoppling för 4 konvektorer UINT Tillbehör, inmonterade från fabrik Kondensskål, koppel, vertikal VAV, koppel, horisontell VAO Extra vattenbatteri B4- Elektrisk tillsatsvärme RER- El.ventil för 2-rörssystem D2 D.o med avstängningsventil E2 El.ventil för 4-rörssystem D4 D:o med avstängningsventil E4 Tillbehör, reglerpaneler för montering i fläktkonvektorn RSK Reglerpanel Fläkt , till UN-MVP, UN-MVT WKSV D:o & elektronisk termostat, UN-MVT/MVT WKTSVC D:o med autom. omkoppl. Kyla/värme WKTHV D:o med autom. fläkth.& komfortläge WKTHA Ventil- och kapilärrörstermostat FVVK Reglerpaneler för montering på vägg D:o Fläkt , övriga modeller (fast inst) SV D:o & elektron. termo, övr. mod TSVC D:o & termost.fläkt auto.sommar/vint. THV2 D:o & autom. fläkthast.,komfort regl. THA4 Reglerpanel för spjällstyrning SVCS Sockel (par) KPC- Bottenplåt m galler/filter *) KGF- Bottenplåt m galler/filter för MOP KPPG- Utblåsgrill KG- Bottenplåt (MVT) KPP- Baksidesplåt (för MVP och MVT) KSV- Friskluftsspjäll för modell med hölje STM- Friskluftsspjäll för modell utan hölje STI- uftkanal, utblås, rak KRDM- uftkanal, utblås, 90 o KR9M- uftkanal, insug, 90 o KR9A- Teleskop. för 90 o, utblås KRTM- *) för modell med hölje KRDM, KR9M, KR9A och KRTM 5

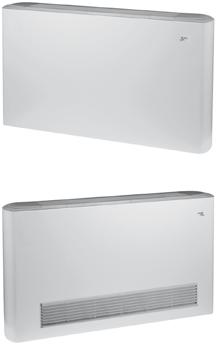

6 MVP Vertikal väggmodell med hölje, luftintag i botten H Höjd i mm Bredd i mm Djup i mm Vikt i kg 24,1 30,3 30,3 37,1 37,1 41,5 42,0 51,0 52,8 55,3 MVT Vertikal väggmodell med hölje, luftintag i fronten H Höjd i mm Bredd i mm Djup i mm Vikt i kg 23,7 29,9 29,9 36,7 37,2 41,1 41,6 50,6 52,4 54,9 6

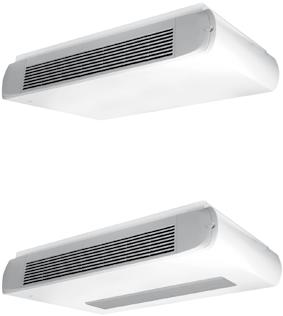

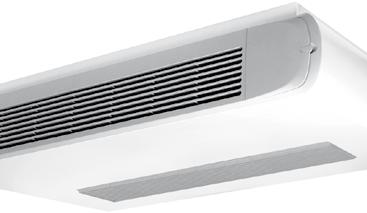

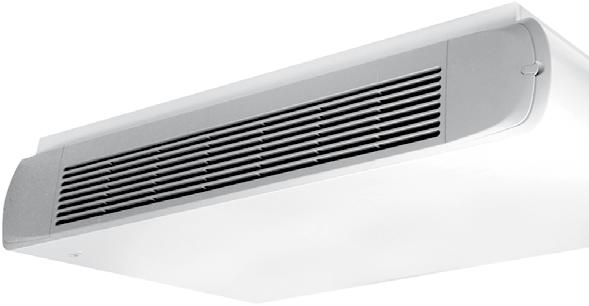

7 MOT Horisontell takmodell med hölje, insug underifrån P H Höjd i mm Bredd i mm Djup i mm Vikt i kg 24,9 31,4 31,4 38,1 38,8 43,5 44,0 53,9 55,7 58,2 MOP Horisontell takmodell med hölje, insug bakifrån P H Höjd i mm Bredd i mm Djup i mm Vikt i kg 24,5 31,0 31,0 37,7 38,2 43,1 43,6 53,5 55,3 57,8 7

8 IVP Inbyggnadsmodell med utblås uppåt, insug underifrån H 112, P Höjd i mm Bredd i mm Djup i mm Vikt i kg 21,1 27,0 27,0 33,4 33,9 37,4 37,9 46,3 48,1 50,6 IVF Inbyggnadsmodell med utblås framåt, insug underifrån H P -18 Höjd i mm Bredd i mm Djup i mm Vikt i kg 21,1 27,0 27,0 33,4 33,9 37,4 37,9 46,3 48,1 50,6 8

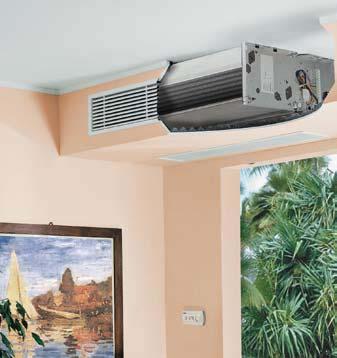

9 IOP Inbyggnadsmodell för tak, utblås framåt, insug bakifrån. -24 P H Höjd i mm Bredd i mm Djup i mm Vikt i kg 21,1 27,0 27,0 33,4 33,9 37,4 37,9 46,5 48,1 50,6 COP Inbyggnadsmodell för tak för kanalanslutning. -24 P H Modell/typ Höjd i mm Bredd i mm Djup i mm Vikt i kg 33,4 37,9 50,6 9

10 PE Golvstöd Golvstöd gjorda av lackad metall med plastkanter som medger montage direkt på golvet. 100 RDM uftkanal, utblås, rak Rak luftkanal av galvaniserad plåt, för användning med vertikala eller horisontella inbyggnadsaggreggat. Överdelen har borrade hål för anslutning av galler eller teleskopanslutning Bredd i mm

11 R9M uftkanal, utblås, 90 o 90 o utblås av galvaniserad plåt för användning med vertikala och horisontella inbyggnadsaggreggat. Frontdelen har förborrade hål för galler eller teleskopanslutning , ,6 198, ,6 Bredd i mm R9A uftkanal, insug, 90 o 90 o insug av galvaniserad plåt för användning med vertikala och horisontella inbyggnadsaggreggat. Frontdelen har förborrade hål för galler eller teleskopanslutning ,8 148, Bredd i mm

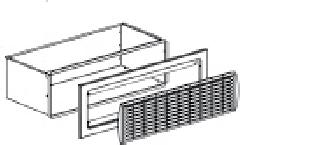

12 RTM Teleskopanslutning för in- och utblås Teleskopanslutning för in- och utblås, gjord av galvaniserad plåt. Förberedd för utblås- eller insugningsgaller i horisontella eller vertikala installationer med fläktkonvektorer för inbyggnad , Bredd i mm PI Täckplåt - undre Täckplåt gjord av lackad plåt, för att dölja baksidan av aggregat med intag i fronten Bredd i mm

13 PAF Insugsstosar med cirkulära anslutningar Insugningsstosar gjorda av galvaniserad plåt för anslutning av cirkulära kanaler. PM Utblåsstosar med cirkulära anslutningar Utblåsstosar gjorda av galvaniserad plåt, invändigt isolerad för anslutning av cirkulära kanaler IVP 10 I0P VP OP VP OP C OP IVP IOP C OP ,4 282,4 282,4 282,4 211 IV P IOP C OP 70 13

14 PIG Täckplåt, undre med galler och filter Täckplåt gjord av lackerad plåt, för att täcka underdelen av aggregatet med galler och filter Bredd i mm AE - AEM Manuellt friskluftsspjäll (motordrivet för vertikala modeller) Friskluftspjäll för att förnya inomhusluften. Gjort av galvaniserad och lackad plåt. Spjället monteras på aggregatets insugssida. Vid montage av vägghängda aggregat måste PE, golvstöden användas. Spjället kan manuellt regleras med hjälp av vredet och låsas med medföljande skruvar i den position som önskas. Det motordrivna spjället är för 230V, 50 Hz och kan under drift stoppas i önskat läge. Justera spjället så att önskad mängd friskluft kommer in. Bredd i mm

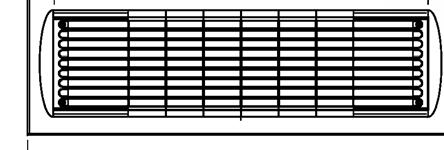

15 GF & GM Insugsgaller med filter och utblåsgaller utan filter Insugningsgaller GF med filter av ABS-plast och utblåsgaller GM utan filter med lackad ram av plåt. ' ,5 Bredd i mm 466,5 566,5 566,5 766,5 766,5 966,5 966,5 1266,5 1266,5 1266,5 Bredd i mm 406,5 506,5 506,5 706,5 706,5 906,5 906,5 1206,5 1206,5 1206,5 Exempel på användning av tillbehör för inbyggnadsmodeller A : Utblåsanslutning 90 E A D D E B : Insugsanslutning 90 C C: Rakanslutning B E D : Teleskopanslutning B D E : In eller utblåsgaller med filter E 15

16 Fläktkonvektorer för värme och / eller kyla Gå gärna in på eveco.se för ytterligare information om t.ex. gsprogram m Eveco AB I Traneredsvägen 112 I Västra Frölunda I Tel I Fax I www. eveco.se
