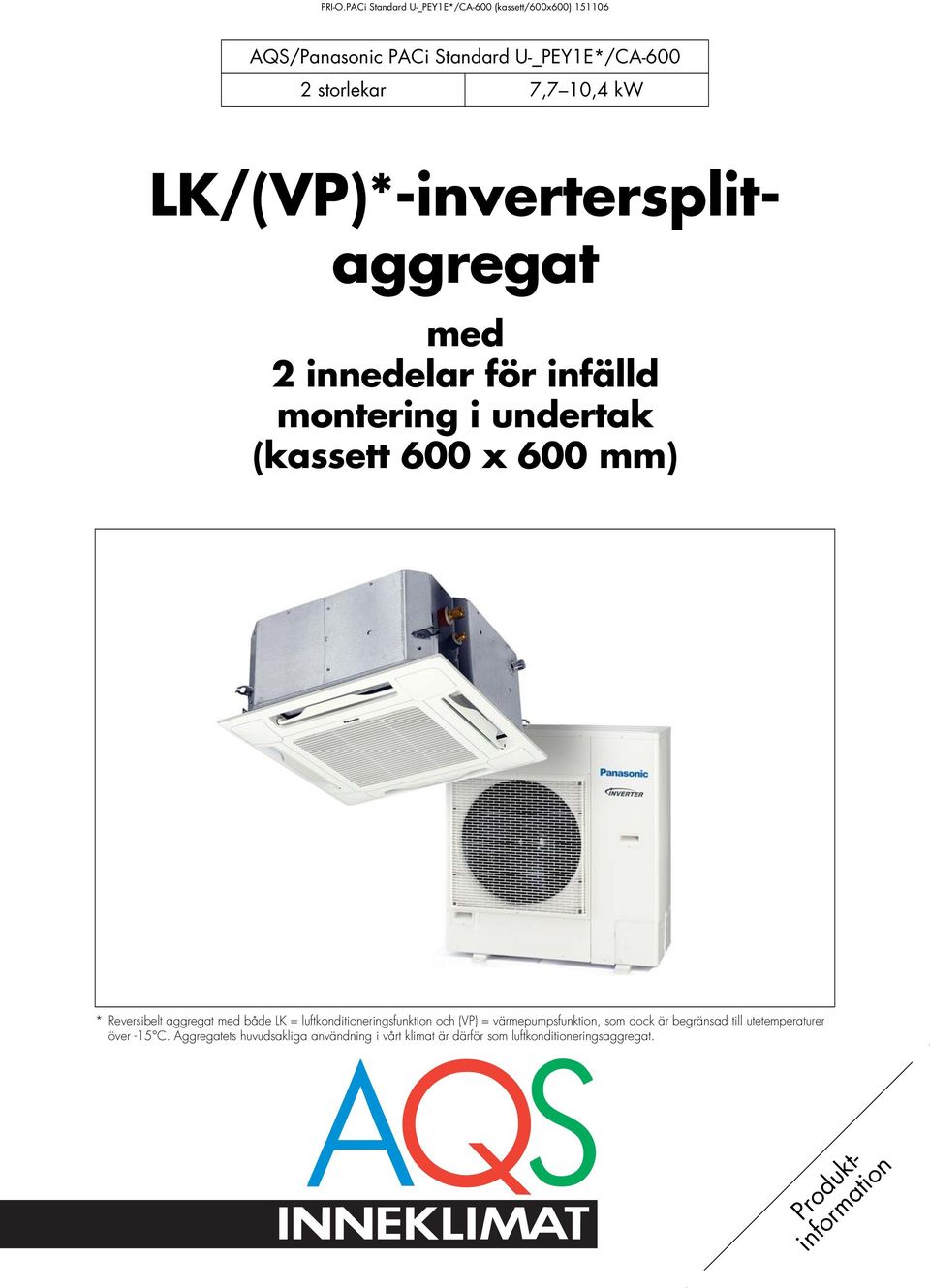

1 AQS/Panasonic PACi Standard U-_PEY1E*/CA storlekar 7,7 10,4 kw ed 2 innedelar för infälld ontering i undertak (kassett 600 x 600 ) * Reversibelt aggregat ed både LK = luftkonditioneringsfunktion och (VP) = värepupsfunktion, so dock är begränsad till uteteperaturer över -15 C. Aggregatets huvudsakliga användning i vårt kliat är därför so luftkonditioneringsaggregat. LK/(VP)*-invertersplitaggregat Produktinforation

2 Innehållsförteckning Innehåll Börjar på sidan Tekniska data/allänt Beteckningsnyckel/aggregat U-60PEY1E5 = Typ av utedel 1 = Antal innedelar (1 4) W C CA-600 CA-900 D-M D-H = Kobination ed innedel/-ar för ontering på vägg = Kobination ed innedel/-ar för ontering i tak = Kobination ed innedel/-ar för infälld ontering i undertak (kassett) 600 x 600 = Kobination ed innedel/-ar för infälld ontering i undertak (kassett) 900 x 900 = Kobination ed innedel/-ar för dold ontering i tak och kanalanslutning (ediu tillgängligt yttre statiskt tryck) = Kobination ed innedel/-ar för dold ontering i tak och kanalanslutning (högt tillgängligt yttre statiskt tryck) U-71PEY1E5/1CA-600 Beteckningsnyckel/utedelar U-71PEY1E5 Beteckningsnyckel/innedelar U = Utedel 71 = Storleksbeteckning (71 100) PEY = Aggregattyp PACi Standard PE = Aggregattyp PACi Elite 1 = Serie E = Europeiskt utförande 5 = 230 V/1-fas 8 = 400 V/3-fas S-36PY1E5 S = Innedel 36 = Storleksbeteckning (36 140) P = Aggregattyp PACi K = Montering på vägg T = Montering i tak Y = Infälld ontering i undertak (kassett) 600 x 600 U = Infälld ontering i undertak (kassett) 900 x 900 N = Dold ontering i tak och kanalanslutning (ediu tillgängligt yttre statiskt tryck) E = Dold ontering i tak och kanalanslutning (högt tillgängligt yttre statiskt tryck) F = Dold ontering i tak och kanalanslutning (högt tillgängligt yttre statiskt tryck) 1 = Serie E = Europeiskt utförande 5 = 230 V/1-fas 8 = 400 V/3-fas 2

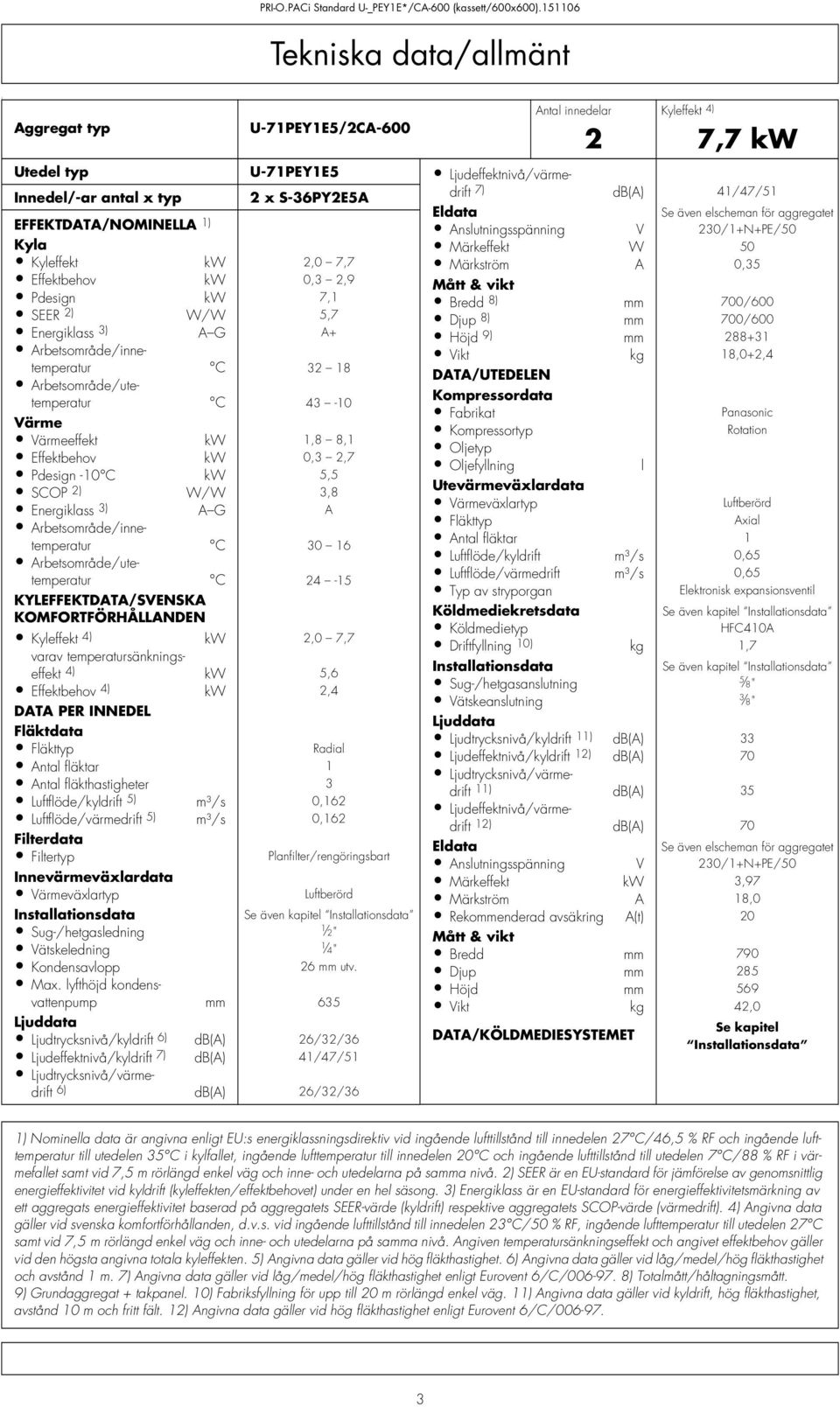

3 j PRI-O.PACi Standard U-_PEY1E*/CA-600 (kassett/600x600) Tekniska data/allänt Aggregat typ Utedel typ Innedel/-ar antal x typ U-71PEY1E5/2CA-600 U-71PEY1E5 2 x S-36PY2E5A EFFEKTDATA/NOMINELLA 1) Kyla Kyleffekt kw 2,0 7,7 Effektbehov kw 0,3 2,9 Pdesign kw 7,1 SEER 2) W/W 5,7 Energiklass 3) A G A+ Arbetsoråde/inneteperatur C Arbetsoråde/uteteperatur C Väre Väreeffekt kw 1,8 8,1 Effektbehov kw 0,3 2,7 Pdesign -10 C kw 5,5 SCOP 2) W/W 3,8 Energiklass 3) A G A Arbetsoråde/inneteperatur C Arbetsoråde/uteteperatur C KYLEFFEKTDATA/SVENSKA KOMFORTFÖRHÅLLANDEN Kyleffekt 4) kw 2,0 7,7 varav teperatursänkningseffekt kw 5,6 Effektbehov 4) kw 2,4 DATA PER INNEDEL Fläktdata Fläkttyp Radial Antal fläktar 1 Antal fläkthastigheter 3 Luftflöde/kyldrift 5) ³/s 0,162 Luftflöde/väredrift 5) ³/s 0,162 Filterdata Filtertyp Inneväreväxlardata Väreväxlartyp Luftberörd Sug-/hetgasledning 1 2 " Vätskeledning 1 4 " Kondensavlopp 26 utv. Max. lyfthöjd kondensvattenpup 635 Ljuddata Ljudtrycksnivå/kyldrift 6) db(a) 26/32/36 Ljudeffektnivå/kyldrift 7) db(a) 41/47/51 Ljudtrycksnivå/väredrift 6) db(a) 26/32/36 Planfilter/rengöringsbart Se även kapitel Antal innedelar Kyleffekt 4) 2 7,7 kw Ljudeffektnivå/väredrift db(a) 41/47/51 Eldata Se även elschean för aggregatet Anslutningsspänning V 230/1+N+PE/50 Märkeffekt W 50 Märkströ A 0,35 Mått & vikt Bredd 8) 700/600 Djup 8) 700/600 Höjd 9) Vikt kg 18,0+2,4 DATA/UTEDELEN Kopressordata Fabrikat Panasonic Kopressortyp Rotation Oljetyp Oljefyllning l Uteväreväxlardata Väreväxlartyp Luftberörd Fläkttyp Axial Antal fläktar 1 Luftflöde/kyldrift ³/s 0,65 Luftflöde/väredrift ³/s 0,65 Typ av stryporgan Elektronisk expansionsventil Köldediekretsdata Se även kapitel Köldedietyp HFC410A Driftfyllning 10) kg 1,7 Se även kapitel Sug-/hetgasanslutning " Vätskeanslutning " Ljuddata Ljudtrycksnivå/kyldrift 11) db(a) 33 Ljudeffektnivå/kyldrift 12) db(a) 70 Ljudtrycksnivå/väredrift db(a) 35 Ljudeffektnivå/väredrift db(a) 70 Eldata Se även elschean för aggregatet Anslutningsspänning V 230/1+N+PE/50 Märkeffekt kw 3,97 Märkströ A 18,0 Rekoenderad avsäkring A(t) 20 Mått & vikt Bredd 790 Djup 285 Höjd 569 Vikt kg 42,0 DATA/KÖLDMEDIESYSTEMET Se kapitel 1) Noinella data är angivna enligt EU:s energiklassningsdirektiv vid ingående lufttillstånd till innedelen 27 C/46,5 % RF och ingående luftteperatur till utedelen 35 C i kylfallet, ingående luftteperatur till innedelen 20 C och ingående lufttillstånd till utedelen 7 C/88 % RF i värefallet sat vid 7,5 rörlängd enkel väg och inne- och utedelarna på saa nivå. 2) SEER är en EU-standard för jäförelse av genosnittlig energieffektivitet vid kyldrift (kyleffekten/effektbehovet) under en hel säsong. 3) Energiklass är en EU-standard för energieffektivitetsärkning av ett aggregats energieffektivitet baserad på aggregatets SEER-värde (kyldrift) respektive aggregatets SCOP-värde (väredrift). 4) Angivna data gäller vid svenska kofortförhållanden, d.v.s. vid ingående lufttillstånd till innedelen 23 C/50 % RF, ingående luftteperatur till utedelen 27 C sat vid 7,5 rörlängd enkel väg och inne- och utedelarna på saa nivå. Angiven teperatursänkningseffekt och angivet effektbehov gäller vid den högsta angivna totala kyleffekten. 5) Angivna data gäller vid hög fläkthastighet. 6) Angivna data gäller vid låg/edel/hög fläkthastighet och avstånd 1. 7) Angivna data gäller vid låg/edel/hög fläkthastighet enligt Eurovent 6/C/ ) Totalått/håltagningsått. 9) Grundaggregat + takpanel. 10) Fabriksfyllning för upp till 20 rörlängd enkel väg. 11) Angivna data gäller vid kyldrift, hög fläkthastighet, avstånd 10 och fritt fält. 12) Angivna data gäller vid hög fläkthastighet enligt Eurovent 6/C/

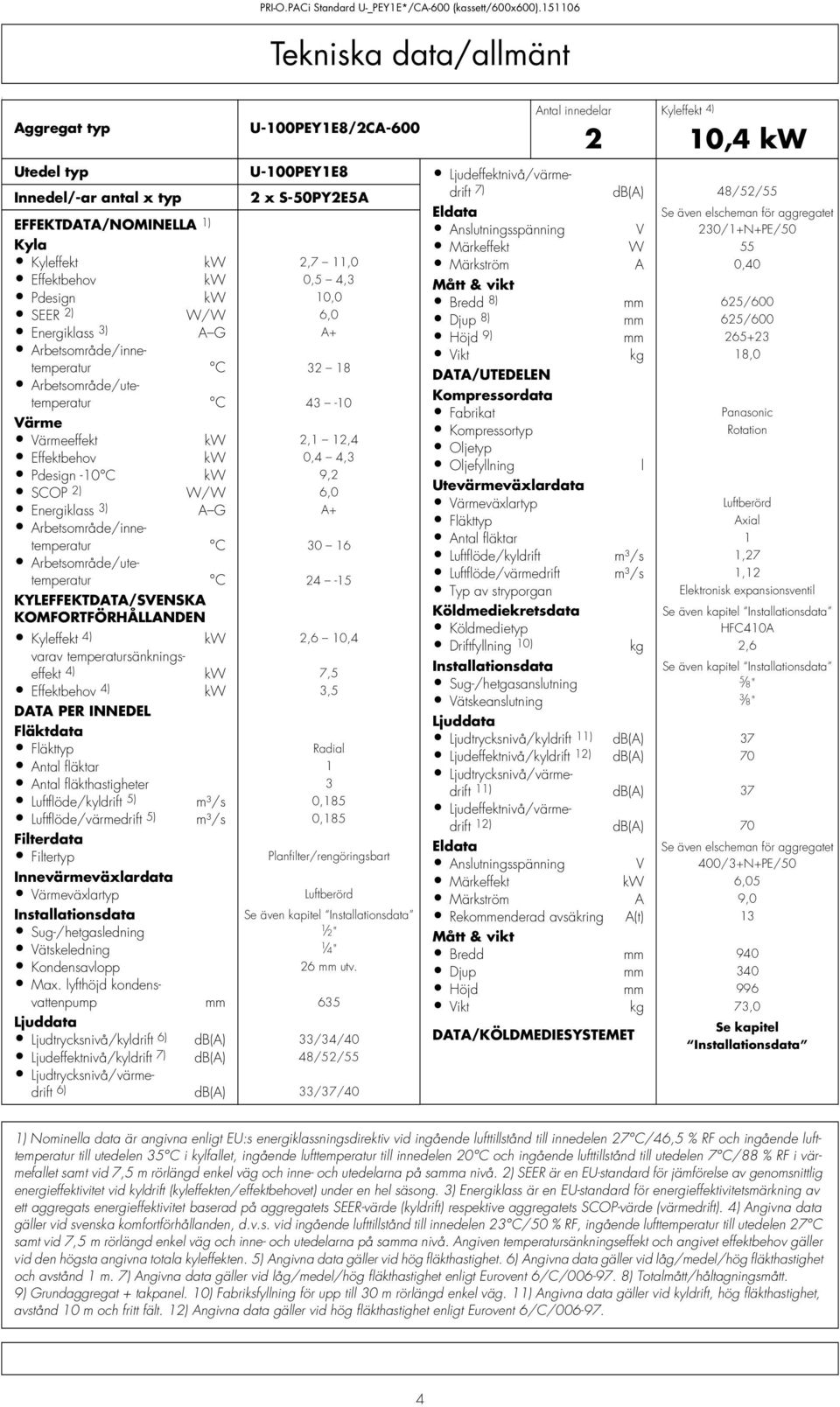

4 j PRI-O.PACi Standard U-_PEY1E*/CA-600 (kassett/600x600) Tekniska data/allänt Aggregat typ Utedel typ Innedel/-ar antal x typ U-100PEY1E8/2CA-600 U-100PEY1E8 2 x S-50PY2E5A EFFEKTDATA/NOMINELLA 1) Kyla Kyleffekt kw 2,7 11,0 Effektbehov kw 0,5 4,3 Pdesign kw 10,0 SEER 2) W/W 6,0 Energiklass 3) A G A+ Arbetsoråde/inneteperatur C Arbetsoråde/uteteperatur C Väre Väreeffekt kw 2,1 12,4 Effektbehov kw 0,4 4,3 Pdesign -10 C kw 9,2 SCOP 2) W/W 6,0 Energiklass 3) A G A+ Arbetsoråde/inneteperatur C Arbetsoråde/uteteperatur C KYLEFFEKTDATA/SVENSKA KOMFORTFÖRHÅLLANDEN Kyleffekt 4) kw 2,6 10,4 varav teperatursänkningseffekt kw 7,5 Effektbehov 4) kw 3,5 DATA PER INNEDEL Fläktdata Fläkttyp Radial Antal fläktar 1 Antal fläkthastigheter 3 Luftflöde/kyldrift 5) ³/s 0,185 Luftflöde/väredrift 5) ³/s 0,185 Filterdata Filtertyp Inneväreväxlardata Väreväxlartyp Luftberörd Sug-/hetgasledning 1 2 " Vätskeledning 1 4 " Kondensavlopp 26 utv. Max. lyfthöjd kondensvattenpup 635 Ljuddata Ljudtrycksnivå/kyldrift 6) db(a) 33/34/40 Ljudeffektnivå/kyldrift 7) db(a) 48/52/55 Ljudtrycksnivå/väredrift 6) db(a) 33/37/40 Planfilter/rengöringsbart Se även kapitel Antal innedelar Kyleffekt 4) 2 10,4 kw Ljudeffektnivå/väredrift db(a) 48/52/55 Eldata Se även elschean för aggregatet Anslutningsspänning V 230/1+N+PE/50 Märkeffekt W 55 Märkströ A 0,40 Mått & vikt Bredd 8) 625/600 Djup 8) 625/600 Höjd 9) Vikt kg 18,0 DATA/UTEDELEN Kopressordata Fabrikat Panasonic Kopressortyp Rotation Oljetyp Oljefyllning l Uteväreväxlardata Väreväxlartyp Luftberörd Fläkttyp Axial Antal fläktar 1 Luftflöde/kyldrift ³/s 1,27 Luftflöde/väredrift ³/s 1,12 Typ av stryporgan Elektronisk expansionsventil Köldediekretsdata Se även kapitel Köldedietyp HFC410A Driftfyllning 10) kg 2,6 Se även kapitel Sug-/hetgasanslutning " Vätskeanslutning " Ljuddata Ljudtrycksnivå/kyldrift 11) db(a) 37 Ljudeffektnivå/kyldrift 12) db(a) 70 Ljudtrycksnivå/väredrift db(a) 37 Ljudeffektnivå/väredrift db(a) 70 Eldata Se även elschean för aggregatet Anslutningsspänning V 400/3+N+PE/50 Märkeffekt kw 6,05 Märkströ A 9,0 Rekoenderad avsäkring A(t) 13 Mått & vikt Bredd 940 Djup 340 Höjd 996 Vikt kg 73,0 DATA/KÖLDMEDIESYSTEMET Se kapitel 1) Noinella data är angivna enligt EU:s energiklassningsdirektiv vid ingående lufttillstånd till innedelen 27 C/46,5 % RF och ingående luftteperatur till utedelen 35 C i kylfallet, ingående luftteperatur till innedelen 20 C och ingående lufttillstånd till utedelen 7 C/88 % RF i värefallet sat vid 7,5 rörlängd enkel väg och inne- och utedelarna på saa nivå. 2) SEER är en EU-standard för jäförelse av genosnittlig energieffektivitet vid kyldrift (kyleffekten/effektbehovet) under en hel säsong. 3) Energiklass är en EU-standard för energieffektivitetsärkning av ett aggregats energieffektivitet baserad på aggregatets SEER-värde (kyldrift) respektive aggregatets SCOP-värde (väredrift). 4) Angivna data gäller vid svenska kofortförhållanden, d.v.s. vid ingående lufttillstånd till innedelen 23 C/50 % RF, ingående luftteperatur till utedelen 27 C sat vid 7,5 rörlängd enkel väg och inne- och utedelarna på saa nivå. Angiven teperatursänkningseffekt och angivet effektbehov gäller vid den högsta angivna totala kyleffekten. 5) Angivna data gäller vid hög fläkthastighet. 6) Angivna data gäller vid låg/edel/hög fläkthastighet och avstånd 1. 7) Angivna data gäller vid låg/edel/hög fläkthastighet enligt Eurovent 6/C/ ) Totalått/håltagningsått. 9) Grundaggregat + takpanel. 10) Fabriksfyllning för upp till 30 rörlängd enkel väg. 11) Angivna data gäller vid kyldrift, hög fläkthastighet, avstånd 10 och fritt fält. 12) Angivna data gäller vid hög fläkthastighet enligt Eurovent 6/C/

5 Max. ledningslängder och nivåskillnader sat erf. tilläggsfyllning Utedel + 2 innedelar L L1 A L2 H1 H2 Max. ledningslängd 1) Min. ax. total ekvivalent rörlängd 2) Max. ekvivalent rörlängd 2) ellan utedelen och den längst bort belägna innedelen Max. ekvivalent rörlängd 2) per grenledning Max. skillnad i ekvivalent rörlängd 2) ellan den kortaste och längsta grenledningen Utedel storlek L + L1 + L2 L + L1 eller L + L2 L1 eller L2 Räkneexepel enligt flödesbilden ovan: L1 L2 U-71 U ) Enkel väg. 2) Angivna ekvivalenta rörlängder inkluderar verklig rörlängd plus tryckfall i böjar, T-stycken etc. oräknat till rörlängder ed otsvarande tryckfall. De ekvivalenta rörlängderna i tabellen utgår från en noralanläggning där tryckfallet i böjar, T-stycken etc. är ca 20 % av tryckfallet i de raka ledningarna. Multiplicera därför värdena för ekvivalent rörlängd i tabellen ed 0,8 för att få fra otsvarande längsta verkliga rörlängder. Max. nivåskillnader Utedel storlek Max. nivåskillnad ellan utedelen och den lägst belägna innedelen (utedelen belägen över innedelarna) Max. nivåskillnad ellan utedelen och den högst belägna innedelen (utedelen belägen under innedelarna) Max. nivåskillnad ellan den högst belägna och den lägst belägna innedelen H1 H1 H2 U-71 U ,5 Fortsättning nästa sida 5

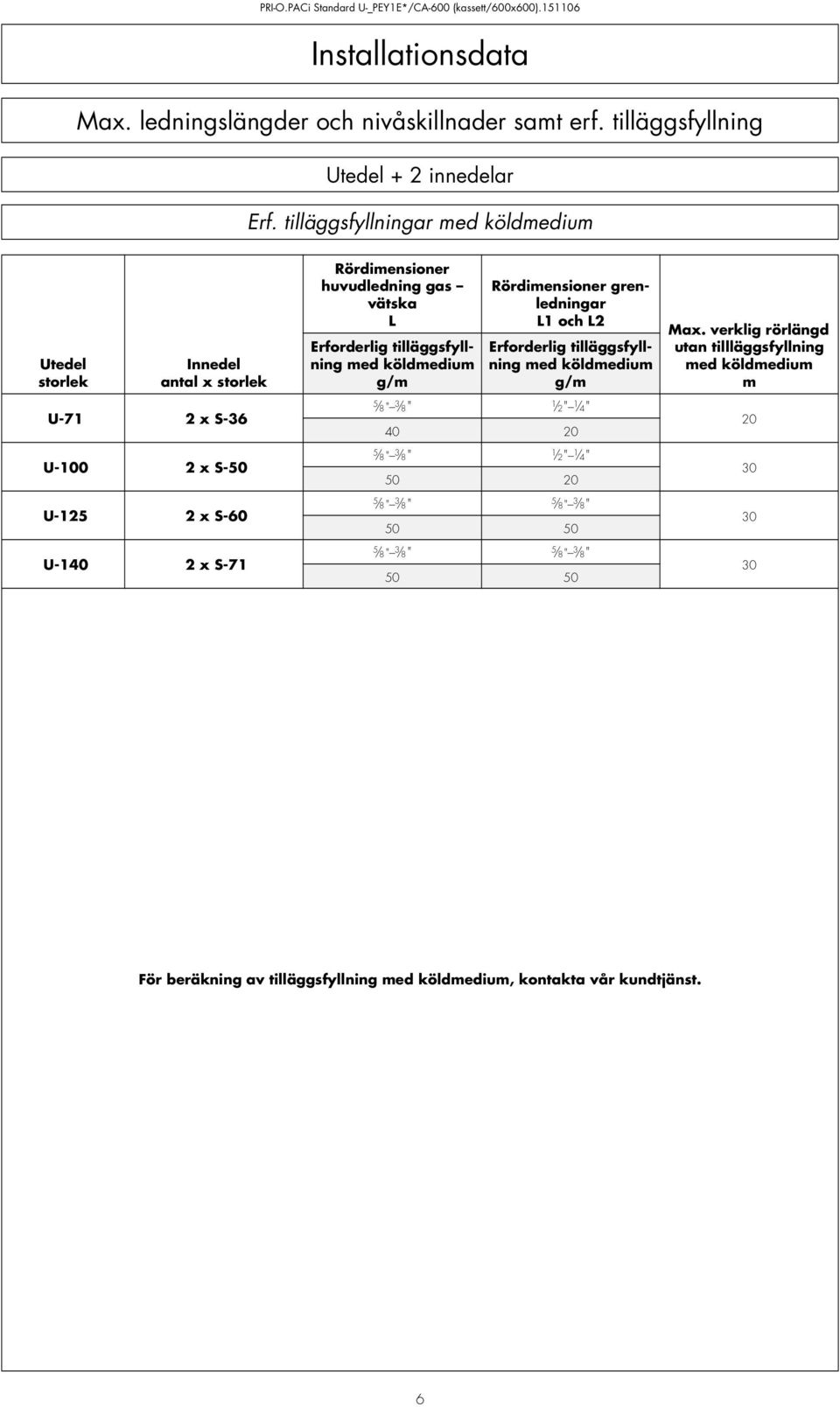

6 Max. ledningslängder och nivåskillnader sat erf. tilläggsfyllning Utedel + 2 innedelar Erf. tilläggsfyllningar ed köldediu Utedel storlek Innedel antal x storlek U-71 2 x S-36 U x S-50 U x S-60 U x S-71 Rördiensioner huvudledning gas vätska L Erforderlig tilläggsfyllning ed köldediu g/ Rördiensioner grenledningar L1 och L2 Erforderlig tilläggsfyllning ed köldediu g/ " " " " " " " " " " " " " " " " Max. verklig rörlängd utan tillläggsfyllning ed köldediu För beräkning av tilläggsfyllning ed köldediu, kontakta vår kundtjänst. 6

7 7

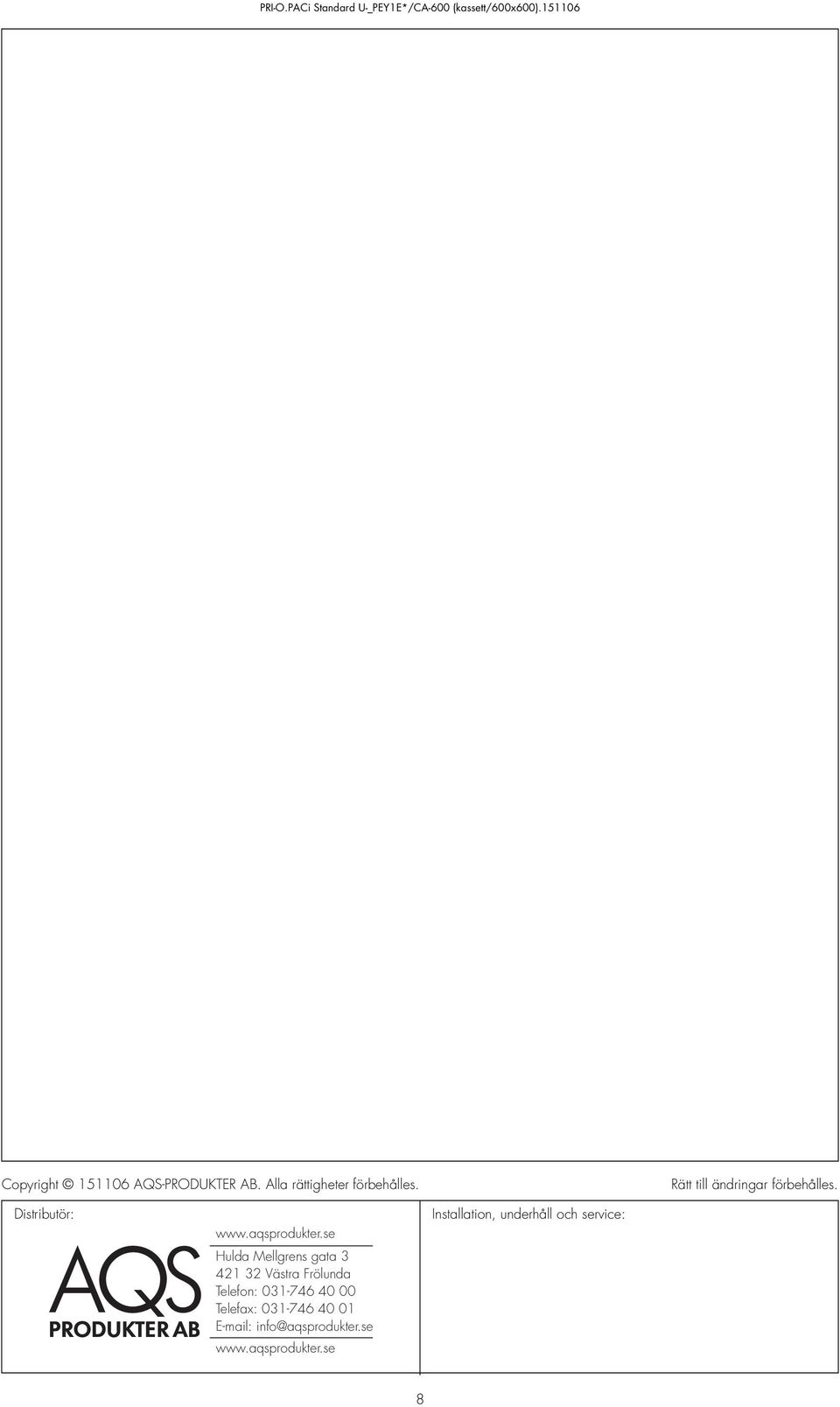

8 Copyright AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: E-ail: info@aqsprodukter.se Installation, underhåll och service: 8
