1 KYLBAFFEL FÖR HOTELL IQ STAR SILENCIA TEKNISKA DATA

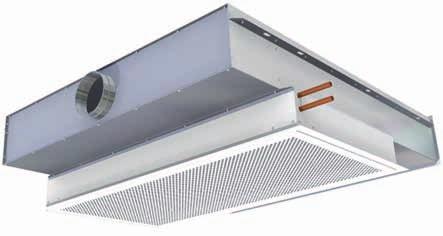

2 2 IQ Star Silencia Hotel Chilled beam - Technical catalogue IQ STAR SILENCIA HOTEL CHILLED BEAM Kylbaffeln Silencia är utformad för hotellrum, enskilda vårdrum och kontorsrum. Silencia garanterar en hög kvalitet på inomhusluften med en låg ljudnivå. Den optimerade placeringen av kylbatteriet skapar en god kyleffekt även vid låga tryck och luftflöden. Den primära mängden tilluft transporteras via en kanal försedd med dysor. Det gör att sekundär luft transporteras genom ett horisontellt vattenbatteri för uppvärmning eller kylning, alternativt uppvärmning och kylning. Höjden är minimerad för att tillåta så hög takhöjd som möjligt, till exempel i entren till ett hotellrum. SNABBVAL 1300 HUVUDEGENSKAPER Kyla och/eller värme 4 olika luftflödesnivåer Låg ljudnivå SPECIFIKATIONER Silencia baffel för undertaksinstallation 2- och 4-rörs vattenbatteri för kyla eller kyla och värme Alternativ vattenanslutning på höger eller vänster sida Upphängning i gängstänger Kyleffekt (W) PRODUKTKOD EXEMPEL Kylbaffel för hotell QVFH INSTRUKTIONER Detaljerade instruktioner för installation, injustering och skötsel finns i den dokumentation som medföljer varje produkt. Den finns även tillgänglig på internet via Tilluftsflöde (l/s) Diagrammet visar den totala kyleffekten vid ett totalt tryck av 70 Pa och ett vattenflöde q w = 0.05 l/s. Temperaturskillnaden mellan rumsluft och tilluft Δt = 8 C och temperaturskillnaden mellan medelvattentem peratur och rums temperatur Δt w = 8 C. TEKNISKA DATA OCH DIMENSIONER Den fullskaliga dimensioneringen görs med FläktGroup s produktvalsprogram som finns tillgängligt på internet via se.

3 IQ Star Silencia Hotel Chilled beam - Technical catalogue 3 TEKNISKA DATA, UTFÖRANDE OCH FUNKTION KYLEFFEKT Dysa Luftflöde, l/s Värdena förutsätter ett totalt tryckfall på luftsidan av 70 Pa, vattenflöde 0.05 l/s, tryckfall Δp w = 10 kpa, temperaturskillnad mellan rumsluft och tilluft Δt = 8 C. VÄRMEEFFEKT Luftflöde, Dysa l/s Värdena förutsätter ett totalt tryckfall på luftsidan av 70 Pa, water vattenflöde 0.05 l/s, tryckfall Δp w = 11 kpa. LJUDEFFEKTSNIVÅ P tot i W vid Dt, C P batt i W vid Dt, C L A10, db(a) , , , , P batt värme i W vid Dt, C L A10, db(a) 3 13, , , , Silencia Korrektion K okt, db i oktavband, medelfrekvens, Hz Tol +/ Ljudtrycksnivån för varje oktavband fastställs genom att man räknar ihop ljudtrycksnivån L A10, db(a), och korrigeringarna K oct som anges i tabellen ovan, enligt följande formel: L W = L A10 + K oct LJUDDÄMPNING Den genomsnittliga ljuddämpningen ΔL för baffel Silencia från kanal till rum, inkluderar ljudreflektion från den anslutande kanalen. Ljuddämpning i baffelns tilluftskanal Silencia ΔL, db Oktavband, medelfrekvens, Hz FÖRUTSÄTTNINGAR FÖR TABELLERNA MED KYLEFFEKT Baffelns totala kyleffekt, P tot = batteriets kyleffekt, P batt + tilluftens kyleffekt, P luft. Tabellerna förutsätter ett tryckfall på luftsidan på 70 Pa. Tilluftens kyleffekt grundar sig på 8 C undertemperatur på tilluften jämfört med rumsluftens temperatur. Effekter för andra vattenflöden än 0.05 l/s framgår av Fläkt- Group s produktvalsprogram Select. OBS! Tabellerna på detta uppslag bygger på prov enligt standarden EN Denna standard är till för att kunna jämföra olika kylbafflar på lika villkor och kräver en obefintlig temperaturskillnad mellan inkommande luft till baffelns batteri och 1,1 m över golv. För att uppnå detta kyls väggarna i provrummet. I verkliga anläggningar är oftast skillnaden i temperatur 1 C. Hänsyn tas till detta genom att temperaturskillnaden Δt ökas med 1 C för att inte överdimensionera baffeln. Detta innebär att de aktuella tabellvärdena kan ökas med 10%. BETECKNINGAR q l Tilluftsflöde, l/s P tot Total kyleffekt, W P batt Kyleffekt för batteriet, W P batt värme Värmeeffekt för batteriet, W Δt Skillnad mellan rumsluftens temperatur och den genomsnittliga vattentemperaturen, C Δp w Tryckfall i vattnet, kpa Δt w ( C) = P batt (W) / 208 Δt w (US imperial) - Δt w ( F) = P batt (BTU/tim) / L A10 Ljudtrycksnivå i ett rum med 10 m² rumsabsorption, db(a) KONSTRUKTION OCH FUNKTION Silencia finns i en storlek och är anpassad för undertaksinstallation. Baffeln utan intags- och tilluftsgaller monteras först i taket med hjälp av gängstänger. Efter denna installation kan gallren enkelt monteras med hjälp av teleskopfunktion för att få ett snyggt montage mot undertak och vägg för intags- och tilluftsgaller. För att klara olika luftflödesområden är baffeln försedd med 3, 5, 7 eller 9 dysor. Baffeln kan förses med två anslutningsutrymmen och två anslutningar. Denna lösning används för energispardrift genom att använda ett lägre luftflöde då man ansluter ett spjäll till till ett av utrymmena och kan stänga av denna. Vid normaldrift när rummet används utnyttjas båda anslutningsutrymmena med öppet spjäll. När sedan rummet är oanvänt med lägre krav på kylning och ventilation så stängs spjället och endast en anslutningsutrymme används. Baffeln kan levereras med eller. MATERIAL OCH YTBEHANDLING Höljet består huvudsakligen av galvaniserad stålplåt. Batteriet består av kopparrör med ytterdiameter 15 mm och lameller av aluminium. Maximalt arbetstryck är 1.5 Mpa.

4 4 IQ Star Silencia Hotel Chilled beam - Technical catalogue DIMENSIONS QVFH-100-bb-cc-d Värme Kyla

5 IQ Star Silencia Hotel Chilled beam - Technical catalogue 5 PRODUKTKOD Hotellkylbaffel Silencia QVFH-100-bb-cc-d Batteri (bb) 01 = Kyla 02 = Kyla och värme Dyskonfiguration (cc) 01 = 3 dysor 02 = 5 dysor 03 = 7 dysor 04 = 9 dysor Anslutning (d) 1 = Vattenanslutning höger, kanalanslutning Ø125, 2 = Vattenanslutning höger, kanalanslutning Ø125, 3 = Vattenanslutning höger, 2 kanalanslutningar Ø125, 4 = Vattenanslutning högerr, 2 kanalanslutningar Ø125, 5 = Vattenanslutning vänster, kanalanslutning Ø125, 6 = Vattenanslutning vänster, kanalanslutning Ø125, 7 = Vattenanslutning vänster, 2 kanalanslutningar Ø125, 8 = Vattenanslutning vänster, 2 kanalanslutningar Ø125, Höger d = 1, 2 Höger d = 3, 4 cc 600 Vänster d = 5, 6 Vänster d = 7, 8 cc 600
