Brand-/brandgasspjäll ETPR TEKNISKA DATA

Transkript

1 Brand-/brandgasspjäll ETPR TEKNISKA DATA

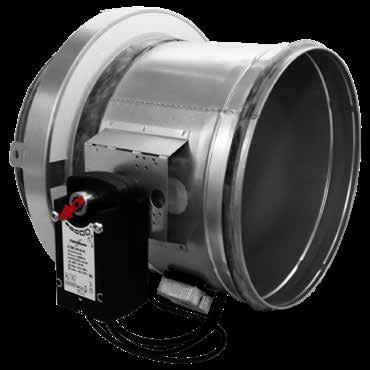

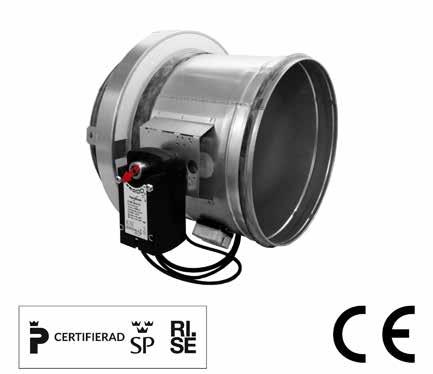

2 2 Brand-/brandgasspjäll ETPR Brand-/brandgasspjället ETPR har testats enligt teststandarden EN och CE märkning har gjorts enligt produktstandarden EN 15650:2010. ETPR uppfyller brandklass EI 60 S / EI 90 S. Brand-/brandgasspjällets hölje uppfyller täthetsklass C enligt EN Brand-/brandgasspjället levereras utrustade med elmotordrivet ställdon. Brand-/brandgasspjället ETPR är avsett för installation i vägg eller bjälklag och anslutning till rund kanal. Höljet är tillverkat av varmförzinkad stålplåt och spjällbladet av brandisolerande material. Brandspjället kan vara installerat antingen inne i brandavskiljande vägg/ golv eller en bit utanför vägg/golv enligt montageinstruktionerna. Spjället har en Veloduct anslutning som garanterar tät montering i kanalen. Det motoriserade ETPR- brandspjället har innan godkännande genomgått en testcykel med belastningsväxlingar mellan öppet och stängt läge. I anläggningen kan ET- PR-brandspjäll med fördel kompletteras med FICO övervakningssystem där regebunden funktionskontroll upprätthålls. Brandlarm löses ut via rökdetektorer som är anslutna till FICO systemet, ställdonen har inbyggda ändlägesbrytare som standard. I samband med styr- och övervakningssystemet FICO använder man alltid 24 Volts ställdon. Se FläktGroup styr- och övervakningssystem FICO-128 eller FICO-2. ETPR kan också levereras med ett säkerhetsställdon på 230 V. I sortimentet ingår även en version med smältsäkring, denna modell är alltid utrustad med två mikrobrytare för indikering av öppetoch stängt-läge. SPECIFIKATIONER Storlekar Ø mm CE märkning (EN 15650:2010) Prestandadeklaration 013CPR Brandklass enligt EN EI 60 (ve - ho i <-> o) S EI 90 (ho i <-> o) S Teststandarden EN RISE certifiering No. SC Brand-/brandgasspjället uppfyller täthetsklass 2 enligt EN 1751 Brand-/brandgasspjällets hölje uppfyller täthetsklass C enligt EN 1751 Högsta differenstryck över stängt spjäll får vara 2500 Pa, vilket motsvarar tryckklass B PRODUKTKOD EXEMPEL Brand-/brandgasspjäll ETPR

3 Brand-/brandgasspjäll ETPR 3 TEKNISKA DATA TRYCKFALL, LJUDDATA TRYCKFALL OCH LJUDTRYCKSNIVÅ q v (m 3 /h) P t (Pa) L p10a db(a) , q v (l/s) KORREKTION AV LJUDEFFEKTNIVÅ FÖR OLIKA OKTAVBAND Oktavband (Hz) Korrektion k oct Tolerans ± BETECKNINGAR q v luftflöde l/s, m 3 /h L Woct ljudeffektnivå för respektive oktavband i kanal db L p10a ljudtrycksnivå med en 10 m 2 sabrumsdämpning (= 4 db) db(a) K oct korrektion db Δp t tryckfall Pa

4 4 Brand-/brandgasspjäll ETPR MÅTT OCH VIKTER, BRANDKLASS MÅTT OCH VIKTER B C E G max L 2 1 A Storlek 1 A B C (125)* 465* , , , , , , , , , , ,3 E L G max Vikt (kg) * För nominell storlek 100 levereas ett D125 med två dimensionsövergångar BDED BRANDKLASS Storlek Vägg av gips eller motsvarande x - Massiv vägg x - Montering Bjälklag x x En bit utanför vägg /golv x - Brandteknisk klass EI 60 (ve - hp i <->o) S EI 90 (ho i<->o) S Tryck under brandteknisk test (Pa) 300

5 Brand-/brandgasspjäll ETPR 5 PRODUKTKOD OCH TILLBEHÖR BESKRIVNING ETPR-brandspjället är godkänt för brandklass EI60 för montering inne i, eller en bit utanför brandavskiljande vägg av betong, lättbetong, tegel eller gips av branklass EI 60. För montering i golv eller en bit från golvet är ETPR godkänt för brandklasser EI 60 och EI 90 vid golvmaterial av betong, lättbetong och tegel samt gips. PRODUKTKOD Brand-/brandgasspjäll Storlek (aaa) Anslutningsdiameter 100, 125, 150, 160, 200, 250, 300, 315, 400, 500, 630 Ställdon (bb) 03 = 24V AC/DC med termisk sensor 05 = 230V AC med termisk sensor Produktens slutkod (c) 3 = FG motoriserat 2 = motoriserat B ETPR-aaa-bb-c TILLBEHÖR Inspektionsdel Storlek (aaaa) Trådnätsgaller Storlek (aaaa) Övervakningssystem Se separat dokumentation. RESERVDELAR Säkringsenhet, 70 C för smältsäkring INSPEKTIONSDEL FWD-AAAA-1 Ød FWD-aaaa-1 FND-aaaa-1-1 FICO-128 / FICO-2 ETFF L FWD längd L inkl. delarna BDEG+BDEM+BDET TRÅDNÄTSGALLER FND-AAAA-1-1

6 6 Brand-/brandgasspjäll ETPR KOPPLING KOPPLINGSSCHEMA FÖR SPJÄLLMOTOR Matningsspänning ~ T AC 230 V AC 24 V DC 24 V Indikering av ändlägen 1 2 S1 S2 S3 S4 S5 S6 M < 5 < 80 M Temperatursäkring Tf1 Tf2 Tf3 LED ELEKTRISKA DATA, STÄLLDON Brand-/brandgasspjällets storlek Spänning Tillbehör Max. effekt håll/drift Dimensioneringseffekt 24V AC/DC 230C AC 24V AC/DC 230C AC Termisk sensor Termisk sensor Termisk sensor Termisk sensor 0,8 W / 2,5 W 1,1 W / 3,5 W 1,4 W / 4,0 W 2,1 W / 5,0 W 4 VA 6,5 VA 6 VA 10 VA Lagringstemperaturen för brand-/brandgasspjällets ställdon bör inte överskrida +50 C.

7 Brand-/brandgasspjäll ETPR 7 MONTERING MONTERING I MASSIVA BYGGNADSDELAR (VÄGG OCH BJÄLKLAG) AV BETONG, LÄTTBETONG ELLER TEGEL I BRANDTEKNISK KLASS EI 60 OCH I GOLV MED BRANDKLASS EI 90 MONTERING I BYGGNADSDELAR AV GIPS ELLER MOTSVARANDE I BRANDTEKNISK KLASS EI mm 116 mm Storlek 200 mm Håltagning Ø 100 (125)* * D125 med två dimensionsförändringar BDED mm/ 140 mm (Ø / Ø ) Storlek Håltagning Ø 100 (125)* * D125 med två dimensionsförändringar BDED

8 8 Brand-/brandgasspjäll ETPR MONTERING MONTERING EN BIT UTANFÖR BYGGNADSDELAR (VÄGG OCH BJÄLKLAG) AV BETONG, LÄTTBETONG ELLER TEGEL I BRANDTEKNISK KLASS EI 60 MONTERING EN BIT UTANFÖR BYGGNADSDELAR (VÄGG) AV GIPS ELLER MOTSVARANDE I BRANDTEKNISK KLASS EI mm 116 mm

9 Brand-/brandgasspjäll ETPR 9
