Brandgasspjäll EKO-SRB/SRBD

Transkript

1 EKO-SRB EKO-SRBD Brandgasspjäll EKO-SRB/SRBD Beskrivning Brandgasspjäll EKO-SRB/SRBD är ett typgodkänt spjäll i klass E 60 avsett att förhindra brandgasspridning i ventilationskanalens genombrott av brandklassad vägg/bjälklag. Spjället är utfört enligt gällande bestämmelser i VVS AMA 98. Alternativt kan det placeras efter luftbehandlingsaggregat som betjänar mer än en brandcell. Även vid användning som överluftsdon då inte brandbelastningen överstiger 200 Mj/m 2 gäller EKO-SRB/SRBD som skydd mot spridning av brandgas. Spjället finns också i en dubbelversion EKO-SRBD bestående av spjäll, slavspjäll och ställdon. Typgodkännande Brandgasspjäll EKO-SRB/SRBD är testat av SP och typgodkänt av SITAC, bevis nr 1012/98. Ovannämnda brandtekniska klass E 60 gäller under förutsättning att spjället är anslutet till ett av våra styr- och övervakningssystem EKO-MKE/SKE, EKO-KE eller likvärdigt. Funktionstester sker då automatiskt minst en gång var 48:e timma. Utförande Brandgasspjäll EKO-SRB/SRBD levereras förberett för isolering och med spiroanslutning. I grundutförandet är det försett med fabriksmonterat elektriskt säkerhetsställdon med fjäderåtergång och ändlägeskontakter. Vid behov kan andra ställdon väljas, se under ställdon. EKO-SRB/SRBD tillverkas av varmförzinkad stålplåt. Spjället kan även levereras i alternativa material såsom aluzink (C4) eller rostfritt för högre korrosivitetsklass. Täthetsklass Spjället är försett med en packning på spjällbladet. Tätheten på luftsidan utan spjällaxel motsvarar klass 4 enligt VVS AMA 98. Med spjällaxel på luftsidan, motsvarar det klass 3. Spjället är uppmärkt på den sida som motsvarar den tätare klassen. På spjällbladet finns även tätningslister som sväller upp och tätar då spjället utsätts för värme. Drifttryck Tryckklass B, max 20 Pa i differenstryck över stängt spjäll. Temperatur Då EKO-SRB/SRBD:s spjällblad är försett med tätningslister som sväller och som skall täta vid brand får spjällets driftstemperatur ej överstiga 70 C. Tel , Fax , info@ekovent.se, 1 (7)

2 Storlekar EKO-SRB Brandgasspjäll EKO-SRB tillverkas i ett stort antal standardstorlekar från Ø 100 till Ø 630. Vid större diametrar än Ø 630 mm användes EKO-JB med spiroanslutning. Storlekar EKO-SRBD Detta dubbla spjäll tillverkas i standardstorlekar från Ø 100 till Ø 400 mm. Ställdonspjäll och slavspjäll kan ha olika diametrar. Centrumavstånd mellan spjällen är valfritt upp till max 524 mm. Ställdon EKO-SRB/SRBD levereras med 24 V eller 230 V elektriskt säkerhetsställdon. Som tillbehör kan ställdonet förses med termisk sensor. I anläggningar där EKO-SRB installeras måste en rökdetektor finnas som indikerar larm och som stänger brandspjället. 24 V ställdon används alltid tillsammans med övervakningsenheterna EKO-KE Till övervakningsenheterna EKO-MKE/SKE och EKO-KE1 används 230 V ställdon. Alternativt kan spjället levereras med pneumatiskt lågtrycks-/högtrycksställdon. Observera att spjället alltid måste levereras med fabriksmonterat säkerhetsställdon för att typgodkännandet skall gälla. Underhåll Vi förordar ett förebyggande underhåll av spjället efter anläggningens behov. Spjällblad och spjällkropp (invändigt) rengöres med borste, dammsugning eller avtorkning. I övrigt gäller motionskraven enligt typgodkännandet. Tillbehör EKO-GIS Gipsväggsstos exkl brandtätningssats EKO-KER Brandtätningssats för vägg. EKO-KPB Kopplingsbox. EKO-RKB Kontrollenhet. EKO-RE Rökdetektor (kanal). EKO-RET Rökdetektor (tak). EKO-KE Styr och övervakningssystem. EKO-MKE/SKE Styr- och övervakningssystem. EKO-TES Termisk sensor. EKO-TK Testknapp. Så här beställer du EKO-SRB Beteckning: Brandgasspjäll EKO-SRB-A-B-C A B C Storlek Material Ställdon Kanal 1 = Varmförz. 5 = Ställdon 24 V Ø A 2 = Aluzink (C4) 6 = Ställdon 230 V 3 = Rostfritt EN = Ställdon pneumatiskt 4 = Rostfritt EN Exempel: 1 st Brandgasspjäll EKO-SRB Så här beställer du EKO-SRBD Beteckning: Brandgasspjäll EKO-SRBD-A-B-C-D-E A B C D E StorlEK STORlek Material Ställdon C/C spjäll Ställdonspjäll Slavspjäll 1 = Varmförz. 5 = Ställdon 24 V Anges valfritt Ø A Ø D 2 = Aluzink (C4) 6 = Ställdon 230 V i mm, max = Rostfritt EN = Ställdon 4 = Rostfritt EN pneumatiskt Exempel: 1 st Brandgasspjäll EKO-SRBD Tel , Fax , info@ekovent.se, 2 (7)

3 Tekniska data EKO-SRB/SRBD Måttdata EKO-SRB Måttdata EKO-SRBD E = max 524 OD OA Standardstorlekar och vikt EKO-SRB ØA B C , , , ,6 EKO SRBD Måttskiss , , Monteringstillbehör Gipsväggsstos eko-gis Kanaldiam +110 Spjälldiam + OA B C B C EKO SRA Måttskiss Vikt SRB * ) Vikt i kg, inklusive spjällmotor Tel , Fax , info@ekovent.se, 3 (7)

4 Dimensioneringsdiagram Totalt tryckfall Pa L WA (db) , Luftflöde l/s (Anslutningsarean) Ljudeffektivnivå Diagram för de olika storlekarna visar den totala genererade ljudeffektnivån L WA (db), som funktion av luftflöde och tryckfall över spjället. Genom att korrigera L WA med korrektionsfaktorerna erhålls ljudeffektnivåerna för respektive oktavband. L WAOK = L WA + K OK Korrektionsfaktorer K OK SRB Oktavband K 2 K 4 K 8 K Tolerans 2,5 1, Mätningarna och bestämningarna av ljudeffektnivå, tryck och flöde har skett i enlighet med ISO 5135 och EN ISO 3741:1999 och är utförda på Sveriges Provnings- och Forskningsinstitut. Tel , Fax , info@ekovent.se, 4 (7)

5 Monteringsanvisning EKO-SRB/SRBD Byggnadsdel (vägg) i brandteknisk klass EI 60. Typgodkännande nr 1012/98. Upphängningsanordning Upphängningsanordning Genomföring EKO-GIS EKO-SRB Plåtskruv eller popnit av stål Dreva med Brandtätning Genomföring EKO-GIS EKO-SRBD Plåtskruv eller popnit av stål SRB (B) Dreva med Brandtätning E=max 524 Kanaler upp till diameter isoleras var för sig enligt anvisningar för EKO-SRB alternativt ihop enligt figur. Kanaler med diameter och isoleras alltid tillsammans enligt figur. Isoleringsanvisning SRBD Isoleringsanv Byggnadsdel (vägg/bjälklag) i brandteknisk klass EI 60. SRBD Monteringsanv ** L=EI 15 L= L= L=EI 15 EKO-SRB Dreva med Brandtätning Tel , Fax , info@ekovent.se, 5 (7)

6 För EI 60 gäller typgodkända brandcellsavskiljande väggkonstruktioner, till exempel Gyproc. Vid genomgång med rund kanal för brandgasspjäll i gipsvägg användes gipsväggstos EKO-GIS. Brandgasspjäll anslutes till ett av våra styr- och övervakningssystem EKO-MKE/SKE, EKO-KE eller likvärdigt. Brandskyddskrav enligt gällande BBR. Vid spjäll som placeras i sista brandcell eller som överluft i ventilationskanal får isoleringen inte avslutas närmare än vad som föreskrivs i diagram nedan. Kanal isoleras mot spridning av brand enligt diagram nedan. Isolerlängder är baserade på provningsresultat från Sveriges Provnings- och Forskningsinstitut. Tjocklek isolering* EI mm mm EI mm * Isoleringen skall vara obrännbar och ha en densitet på 100 kg/m 3. Avstick från isolerad kanaldel Avsticket isoleras enligt diagram. Isolerlängd redovisas från spjällblad för respektive avsticksdimension. ** Kanal isoleras från brandcellsgräns till och med brandgasspjäll motsvarande den genombrutna byggnadsdelens brandtekniska klass. 1,2 Luftat mot brännbart Yttemperatur 375 ϒC (10 kw/m 2 ) 2,5 Mot utrymmande (korridor, mm) Yttemperatur 207 ϒC (3 kw/m 2 ) 1,0 EI 15 2 EI 15 0,8 Isolerlängd L (m) 0,6 0,4 Isolerlängd L (m) 1,5 1 0,2 0, Diametermått (mm) Diametermått (mm) Kanalstorlekarnas min isolerlängd för Min isoler- längd (m) Diagonal mått 100 0, , , ,2 2 0, , ,3 0 0, ,4 Tel , Fax , info@ekovent.se, 6 (7)

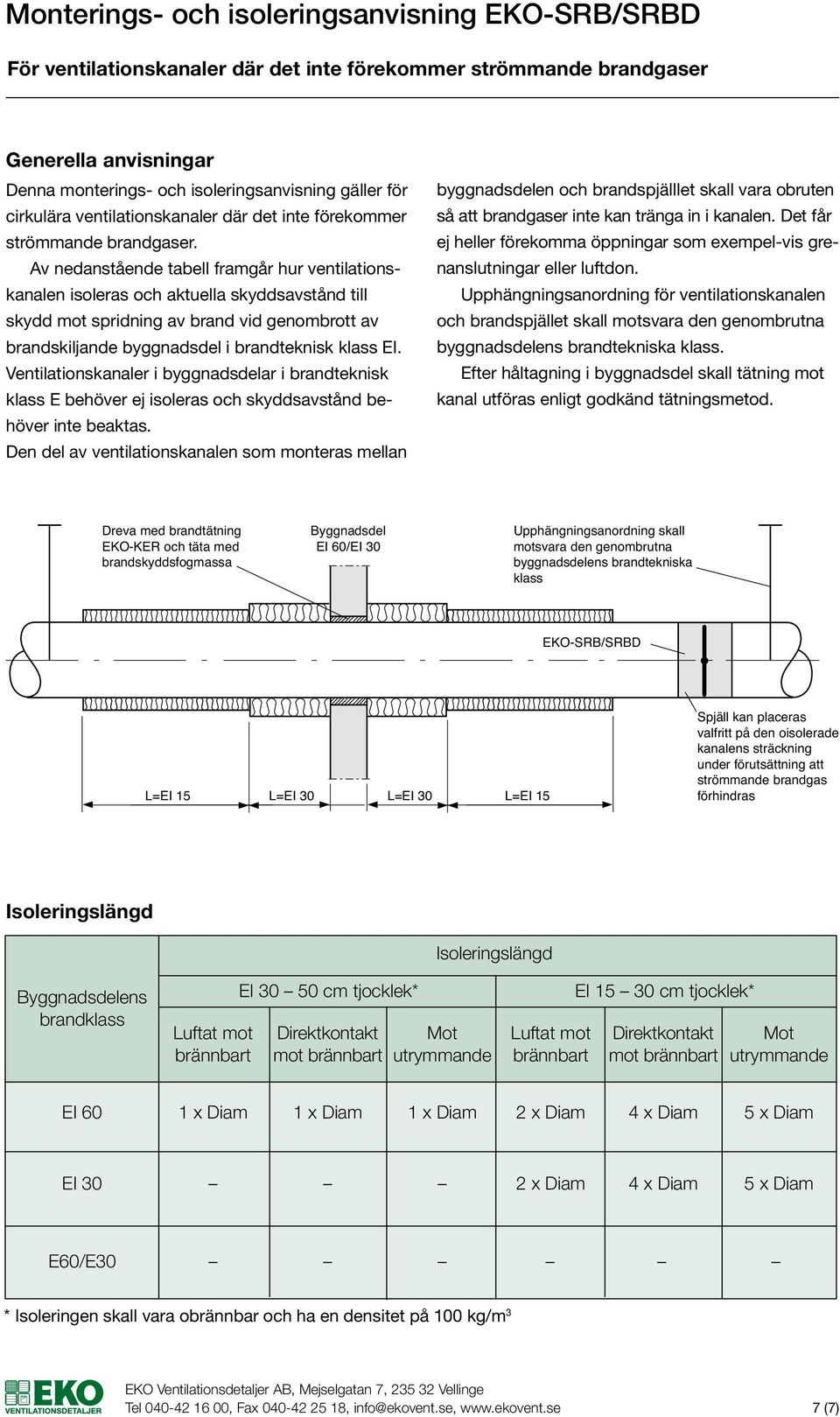

7 Monterings- och isoleringsanvisning EKO-SRB/SRBD För ventilationskanaler där det inte förekommer strömmande brandgaser Generella anvisningar Denna monterings- och isoleringsanvisning gäller för cirkulära ventilationskanaler där det inte förekommer strömmande brandgaser. Av nedanstående tabell framgår hur ventilationskanalen isoleras och aktuella skyddsavstånd till skydd mot spridning av brand vid genombrott av brandskiljande byggnadsdel i brandteknisk klass EI. Ventilationskanaler i byggnadsdelar i brandteknisk klass E behöver ej isoleras och skyddsavstånd behöver inte beaktas. Den del av ventilationskanalen som monteras mellan byggnadsdelen och brandspjälllet skall vara obruten så att brandgaser inte kan tränga in i kanalen. Det får ej heller förekomma öppningar som exempel-vis grenanslutningar eller luftdon. Upphängningsanordning för ventilationskanalen och brandspjället skall motsvara den genombrutna byggnadsdelens brandtekniska klass. Efter håltagning i byggnadsdel skall tätning mot kanal utföras enligt godkänd tätningsmetod. Dreva med brandtätning Byggnadsdel EI 60/ Upphängningsanordning skall motsvara den genombrutna byggnadsdelens brandtekniska klass EKO-SRB/SRBD L=EI 15 L= L= L=EI 15 Spjäll kan placeras valfritt på den oisolerade kanalens sträckning under förutsättning att strömmande brandgas förhindras Isoleringslängd SRB Isoleringsanv Isoleringslängd Byggnadsdelens brandklass Luftat mot brännbart cm tjocklek* Direktkontakt mot brännbart Mot utrymmande Luftat mot brännbart EI cm tjocklek* Direktkontakt mot brännbart Mot utrymmande EI 60 1 x Diam 1 x Diam 1 x Diam 2 x Diam 4 x Diam 5 x Diam 2 x Diam 4 x Diam 5 x Diam E60/E30 * Isoleringen skall vara obrännbar och ha en densitet på 100 kg/m 3 Tel , Fax , info@ekovent.se, 7 (7)
