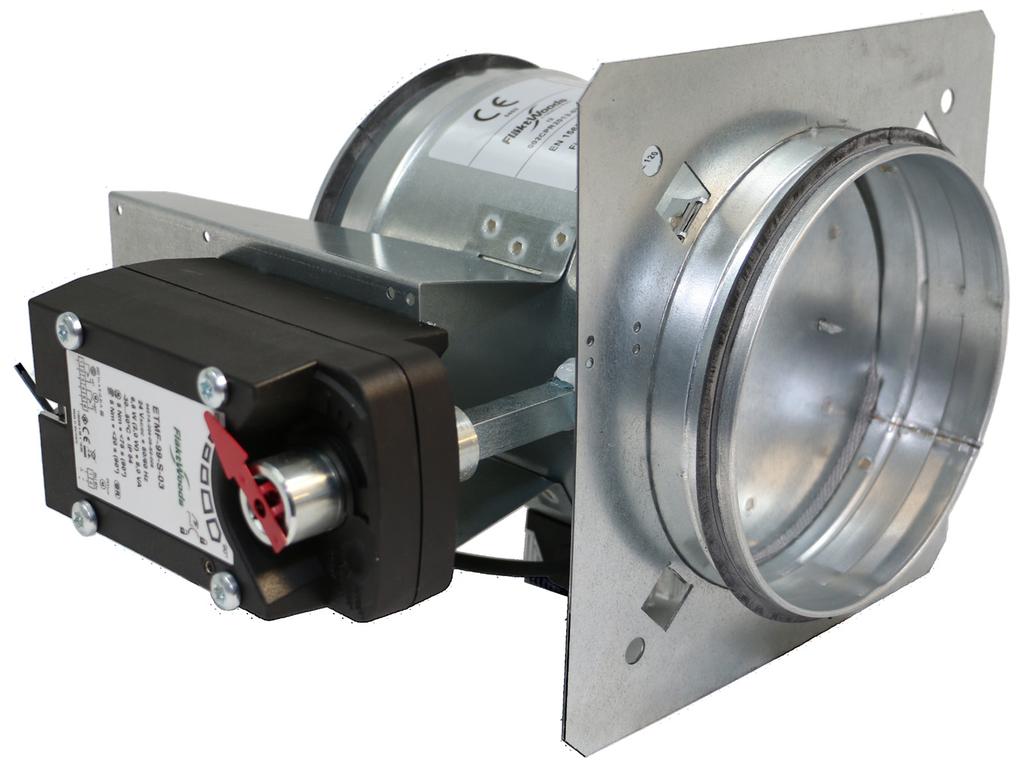

1 FIRE SAFETY AIR MANAGEMENT FIRE DAMPERS ETPR-E-1 BRANDGASSPJÄLL» MONTERINGS-, DRIFT- OCH UNDERHÅLLSANVISNING

2 2 ETPR-E-1 Brandgasspjäll MONTERINGS-, DRIFT- OCH UNDERHÅLLSANVISNING CERTIFIERAD DRIFT Tekniska data och funktion, se separat produktkatalog. Då spjället används som skydd mot brand och brandgasspridning skall det stänga vid indikering av temperatur, 70 C och av brandgas, via rökdetektor monterad i kanalen eller på annan lämplig plats, samt vara anslutet till Fläkt Woods övervakningssystem FICO eller likvärdigt. Systemet skall utföra en automatisk funktionskontroll minst en gång varje 48: e timme varvid felfunktion omedelbart skall indikeras. FUNKTIONSKONTROLL Manuell: Manuell funktionskontroll av spjäll kan vid behov ske genom att spjäll stängs från en centralt placerad övervakningssystem. Om spjället är utrustad med termisk sensor med testknapp, kan spjället testas enkelt genom, att spänningen bryts med testknapp. Strömlöst skall spjället stänga. Automatisk: Med Fläkt Woods övervakningssystem FICO kan automatisk test varje 48:e timme programmeras enkelt. UNDERHÅLL Vid periodiskt underhåll eller felfunktion görs följande: Kontrollera att spjällhöljet är oskadat och fritt från yttre detaljer som kan hindra spjällbladets rörelse. Kontrollera ställdonets infästning i spjällhöljet och axel. Kontrollera att spjällblad och tätningssystem är oskadade. Kontrollera att spjället är helt öppet vid normal drift, dvs vid spänningsmatat ställdon Kontrollera att spjället stänger och öppnar obehindrat genom att bryta spänningen till ställdonet. VARNING! Ha aldrig händerna inne i spjället då det stänger. Risk för klämskada! RENGÖRING Rengöring skall ske med dammsugare så att inga skador orsakas på spjället. Kemiska rengöringsmedel skall undvikas. RESERVDELSFÖRETECKNING Ställdon, se typbeteckning på ställdonet.

3 MONTERINGS-, DRIFT- OCH UNDERHÅLLSANVISNING ETPR-E-1 Brandgasspjäll 3 MONTERING Brandgasspjäll monteras i ventilationskanal för att förhindra brandgasspridning mellan brandceller (BBR 5:653). Spjället får monteras i horisontell kanal vid genombrott av byggnadsdel i högst brandteknisk klass EI 90 respektive E 90 och i vertikal kanal vid genombrott av byggnadsdel i högst brandteknisk klass EI 120 respektive E 120. Vid genombrott av byggnadsdelar i brandteknisk klass EI skall kanalsystemet isoleras och skyddsavstånd beaktas till skydd mot spridning av brand (BBR 5:652). Vid genombrott av byggnadsdelar i brandteknisk klass E behöver kanalsystemet ej isoleras och skyddsavstånd ej beaktas. Spjällaxelns läge kan väljas fritt. Eventuell elanslutning skall utföras av en behörig elentreprenör enligt separata ritningar och aktuellt kopplingschema. Kopplingsschema av spjällmotorn nedan. Matningsspänning ~ T AC 230 V AC 24 V, AC 48 V DC 24 V, DC 48 V Upphängningar av brandgasspjäll skall ha en bärförmåga lägst motsvarande den genombrutna byggnadsdelens brandtekniska klass (t. ex. R 60 vid genombruten byggnadsdel EI 60). 1 2 Indikering av ändlägen S1 S2 S3 S4 S5 S6 Kanal mellan den genombrutna byggnadsdelen och brandgasspjäll samt isolerad kanal skall vara utförd utan öppningar eller don. Dimensionering av isolering kan ske enligt monteringsalternativ 1 t o m 6, på sidorna Tabellerna redovisar isolerlängder för stenull med lägsta densitet 100 kg/m3 och är anpassade till standardmattbredd 600 mm. I första hand skall tabeller för maximal strålningsintensitet utsida kanal 2 kw/m2 (+160 C) användas. M Tf1 Tf2 Tf3 < 5 < 80 LED I övrigt hänvisas till En handbok om brandskyddsteknik för ventilationssystem (ISBN: ) och till Ventilation brandskydd, tekniska lösningar mm (ISBN: ). M Temperatursäkring (T) Om ventilationskanalen avslutas som överluft- eller slutdon vid genombrott av byggnadsdel i brandteknisk klass EI skall skyddsavstånd från spjällblad till brännbart material respektive utrymmande personer beaktas, se respektive monteringsalternativ.

4 4 ETPR-E-1 Brandgasspjäll MONTERINGS-, DRIFT- OCH UNDERHÅLLSANVISNING MONTERING MONTERING I MASSIV BYGGNADSDEL AV BETONG, LÄTTBETONG ELLER TEGEL; VÄGG OCH BJÄLKLAG. Spjällaxelns läge kan väljas fritt D Genomföring min D + 50 mm 1 MONTERING I BYGGNADSDEL AV GIPS ELLER MOTSVARANDE. Spjällaxelns läge kan väljas fritt D Genomföring D + 10 mm 4 1

5 MONTERINGS-, DRIFT- OCH UNDERHÅLLSANVISNING ETPR-E-1 Brandgasspjäll 5 MONTERING MONTERING UTANFÖR BYGGNADSDEL. Kanalgenomföring tätas enligt typgodkänd metod motsvarande lägst genombruten byggnadsdelens brandtekniska klass. Betong- eller gipsvägg Upphängningsanordning av spjäll och ventilationskanaler skall ha en bärförmåga lägst motsvarande den genombrutna byggdelens brandtekniska klass Brandgasspjäll 2. Fästning i betong eller motsvarande med expanderbult och i gipsväggar med metallexpander av stål, 4 st 3. Isolering; dimensionering enligt monteringsalternativ 1 t o m 6 på sidorna Brandklassad gipsvägg 5. Eftertätning med typgodkänt metod i samma brandtekniska klass som väggen.

6 6 ETPR-E-1 Brandgasspjäll MONTERINGS-, DRIFT- OCH UNDERHÅLLSANVISNING ISOLERALTERNATIV 1 Isolering vid genombrott av byggnadsdel i brandteknisk klass EI 90/EI 120* (symmetrisk). *) EI 120 endast tillåtet vid spjäll monterat i vertikal kanal. Vid avslutning av ventilationskanalen med luftdon skall eventuellt skyddsavstånd beaktas enligt följande: Om spjället S monteras utanför isoleringen enligt figuren nedan så att avståndet x mellan spjällblad och avslutad isolering blir mindre än kanalens diameter eller om spjället monteras innanför isoleringen skall skyddsavstånd a till utrymmande personer respektive b till brännbart material beaktas enligt tabeller på sidan 11. Kanalen skall härvid avslutas med fast monterat skyddsgaller eller don. Om spjället S monteras utanför isoleringen enligt figuren nedan så att avstånd x mellan spjällblad och avslutad isolering blir minst lika med kanalens diameter behöver skyddsavstånd ej beaktas. EI 30 EI 60 EI 60 EI 30 Eventuellt don S a,b L 15 L 30 L 60 L 60 L 30 L 15 x Tabell 1A: Isolerlängder i mm för maximal strålningsintensitet utsida kanal 2 kw/m2 (+160 C) Mattbredd Isolerlängd Isoleringens Största kanaldimension (= största måttet av bredd och höjd i mm) beteckning brandtekniska klass mm L 60 EI L 30 EI L

7 MONTERINGS-, DRIFT- OCH UNDERHÅLLSANVISNING ETPR-E-1 Brandgasspjäll 7 ISOLERALTERNATIV 2 Isolering vid genombrott av byggnadsdel i brandteknisk klass EI 60 (symmetrisk). Vid avslutning av ventilationskanalen med luftdon skall eventuellt skyddsavstånd beaktas enligt följande: Om spjället S monteras utanför isoleringen enligt figuren nedan så att avståndet x mellan spjällblad och avslutad isolering blir mindre än kanalens diameter eller om spjället monteras innanför isoleringen skall skyddsavstånd a till utrymmande personer respektive b till brännbart material beaktas enligt tabeller på sidan 11. Kanalen skall härvid avslutas med fast monterat skyddsgaller eller don. Om spjället S monteras utanför isoleringen enligt figuren nedan så att avstånd x mellan spjällblad och avslutad isolering blir minst lika med kanalens diameter behöver skyddsavstånd ej beaktas. EI 30 EI 30 S a,b L 15 L 30 L 30 L 15 x Tabell 2A: Isolerlängder i mm för maximal strålningsintensitet utsida kanal 2 kw/m2 (+160 C) Mattbredd Isolerlängd Isoleringens Största kanaldimension (= största måttet av bredd och höjd i mm) beteckning brandtekniska klass mm L 30 EI L

8 8 ETPR-E-1 Brandgasspjäll MONTERINGS-, DRIFT- OCH UNDERHÅLLSANVISNING ISOLERALTERNATIV 3 Isolering vid genombrott av byggnadsdel i brandteknisk klass EI 60 (asymmetrisk). Spjäll kan monteras på valfri sida om byggnadsdelen. Vid avslutning av ventilationskanalen med luftdon skall eventuellt skyddsavstånd beaktas enligt följande: Om spjället S monteras utanför isoleringen enligt figuren nedan så att avståndet x mellan spjällblad och avslutad isolering blir mindre än kanalens diameter eller om spjället monteras innanför isoleringen skall skyddsavstånd a till utrymmande personer respektive b till brännbart material beaktas enligt tabeller på sidan 11. Kanalen skall härvid avslutas med fast monterat skyddsgaller eller don. Om spjället S monteras utanför isoleringen enligt figuren nedan så att avstånd x mellan spjällblad och avslutad isolering blir minst lika med kanalens diameter behöver skyddsavstånd ej beaktas. Eventuellt don S EI 60 EI 30 a,b x L 15T L 60 L 30 L 15 Tabell 3A: Isolerlängder i mm för maximal strålningsintensitet utsida kanal 2 kw/m2 (+160 C) Mattbredd Isolerlängd Isoleringens Största kanaldimension (= största måttet av bredd och höjd i mm) beteckning brandtekniska klass mm L 60 EI L 30 EI L L 15T

9 MONTERINGS-, DRIFT- OCH UNDERHÅLLSANVISNING ETPR-E-1 Brandgasspjäll 9 ISOLERALTERNATIV 4 Isolering vid genombrott av byggnadsdel i brandteknisk klass EI 60 (slutdon i byggnadsdel). Spjället S monteras så att avståndet y mellan spjällblad och don blir minst lika med skyddsavstånd a respektive b enligt tabeller på sidan 11. Kanalsystemet mellan spjäll S och byggnadsdel isoleras EI 60. Resterande del av kanalsystemet isoleras enligt aktuell tabell nedan. EI 60 S EI 60 EI 30 Don a,b y L 60 L 30 L 15 Tabell 4A: Isolerlängder i mm för maximal strålningsintensitet utsida kanal 2 kw/m2 (+160 C) Mattbredd Isolerlängd Isoleringens Största kanaldimension (= största måttet av bredd och höjd i mm) beteckning brandtekniska klass mm L 60 EI L 30 EI L

10 10 ETPR-E-1 Brandgasspjäll MONTERINGS-, DRIFT- OCH UNDERHÅLLSANVISNING ISOLERALTERNATIV 5 Isolering vid genombrott av byggnadsdel i brandteknisk klass EI 30 och (symmetrisk). Vid avslutning av ventilationskanalen med luftdon skall eventuellt skyddsavstånd beaktas enligt följande: Om spjället S monteras utanför isoleringen enligt figuren nedan så att avståndet x mellan spjällblad och avslutad isolering blir mindre än kanalens diameter eller om spjället monteras innanför isoleringen skall skyddsavstånd a till utrymmande personer respektive b till brännbart material beaktas enligt tabeller på sidan 11. Kanalen skall härvid avslutas med fast monterat skyddsgaller eller don. Om spjället S monteras utanför isoleringen enligt figuren nedan så att avstånd x mellan spjällblad och avslutad isolering blir minst lika med kanalens diameter behöver skyddsavstånd ej beaktas. Eventuellt don S a,b L 15 L 15 x Tabell 5A: Isolerlängder i mm för maximal strålningsintensitet utsida kanal 2 kw/m2 (+160 C) Mattbredd Isolerlängd Isoleringens Största kanaldimension (= största måttet av bredd och höjd i mm) beteckning brandtekniska klass mm L

11 MONTERINGS-, DRIFT- OCH UNDERHÅLLSANVISNING ETPR-E-1 Brandgasspjäll 11 ISOLERALTERNATIV 6 Isolering vid genombrott av byggnadsdel i brandteknisk klass EI 30 och (slutdon i byggnadsdel). Spjället S monteras så att avståndet y mellan spjällblad och don blir minst lika med skyddsavstånd a respektive b enligt tabeller på sidan 11. Kanalsystemet mellan spjäll S och byggnadsdel isoleras EI 30. Resterande del av kanalsystemet isoleras enligt aktuell tabell nedan. EI 30 S EI 30 Don a,b y L 30 L 15 Tabell 6A: Isolerlängder i mm för maximal strålningsintensitet utsida kanal 2 kw/m2 (+160 C) Mattbredd Isolerlängd Isoleringens Största kanaldimension (= största måttet av bredd och höjd i mm) beteckning brandtekniska klass mm L 30 EI L

12 12 ETPR-E-1 Brandgasspjäll MONTERINGS-, DRIFT- OCH UNDERHÅLLSANVISNING SKYDDSAVSTÅND Skyddsavstånd a i mm (kritisk strålningsintensitet 2,5 kw/m2) Brandteknisk Storlek D (mm) klass, byggnadsdel EI EI EI
