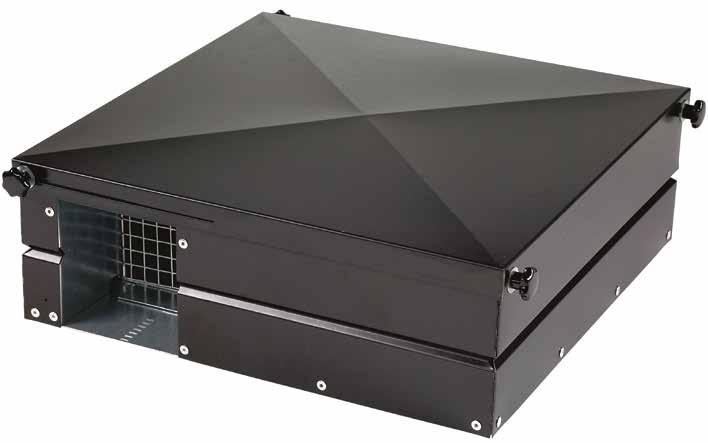

1 Air Comfort Air Treatment Housing ventilation Frånluftsfläkt JBFG» Teknisk anvisning

2 Frånluftsfläkt JBFG Teknisk anvisning Montering OBS! Installation får endast utföras av behörig personal. 3 4 x4 VARNING! Apparaten kan användas av barn från 8 år och uppåt och personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller som har brist på erfarenhet och kunskap om de har fått handledning eller information om hur man använder apparaten på ett säkert sätt och förstår de risker som kan förekomma. Barn skall inte leka med apparaten. Rengöring och underhåll skall inte utföras av barn utan handledning. Fläkt Woods 8486 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

3 Teknisk anvisning Frånluftsfläkt JBFG 3 Montering 5 8 Elanslutning 6 Anslutande matningsspänning Nolla - blå x4 3 Fas - brun Jord - gul/grön Fas - brun Nolla - blå Jord - gul/grön Fläktkabel Fläkt Woods 8486 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

4 4 Frånluftsfläkt JBFG Teknisk anvisning Skötsel NOTE! Installation should be done by authorised personnel. 3 4 x4 x Rengöres minst en gång per år. Clean at least once a year. Reinigung mindestens einmal pro Jahr. Puhdistetaan vähintään kerran vuodessa. Fläkt Woods 8486 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

5 Teknisk anvisning Frånluftsfläkt JBFG 5 reservdelar OBS! Reservdelar får endast bytas av behörig personal. JBFG-aa-bbb- JBFG-aa-bbb- Startkondensator Motor Motor Startkondensator Benämning Beställningskod Antal Avsedd för Motor 67 W RDAA JBFG-0-bbb Motor 0 W RDAA JBFG-0-bbb Komplett fläkt 30 W JBDD-99-0 JBFG-30-bbb- Startkondensator, µf JBDA JBFG-0-bbb Startkondensator, 3 µf JBDA JBFG-0-bbb/JBFG-30-bbb- Fläkt Woods 8486 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

6 6 Frånluftsfläkt JBFG Teknisk anvisning Försäkran om överensstämmelse Fläkt Woods 8486 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

7 Air ComforT Air TreATmenT Housing ventilation JBFG» PRODUkTINFORMATION I enlighet MeD kommissionens FöRORDNINg (eu) NR 54/04 bilaga IV enligt ARTIkel 3(b) (a) Varumärke Fläkt Woods AB (b) Modellbeteckning JBFG (c) Specifik energianvändning (SEC) 9, kw/m /år, Energiklass F (d) Typ av enhet Enkelriktad (e) Drivenhet Stegvis varvtalsregulator (f) Värmeåtervinningssystem Ingen (g) Termisk verkningsgrad 0,0 % (h) Maximalt luftflöde 385 m 3 /h (i) Tillförd fläkteffekt, maximalt flöde 97 W (j) Ljudeffektnivå 36 db(a) (k) Referensflöde 0,075 m 3 /s (l) Referenstryckskillnad 50 Pa (m) Specificerad tillförd effekt 0,6 W/m 3 /h (n) Styrtyp Manuell styrning (o) Luftläckage (p) Blandningsgrad (q) Visuell filtervarning (r) Instruktion frånluftgaller Se installationsanvisning (s) Webbadress för isärtagning och montering (t) Luftflödeskänslighet (u) Lufttäthet icke kanalansluten enhet (v) Årlig elförbrukning 3, kwh/år (w) Årlig besparing i uppvärmning Fläkt Woods 989SE 05..5
