1 eq Top/TopMaster Air Magic by Fläkt Woods

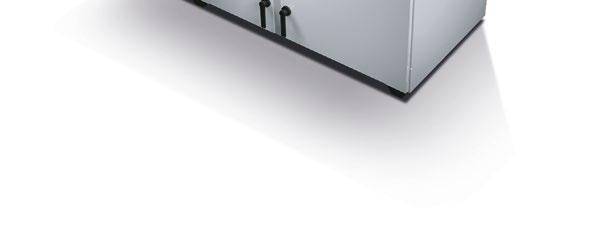

2 Energieffektiva och kompakta luftbehandlingsaggregat eq Top och TopMaster Spara energi, kostnader och miljö med Fläkt Woods Optimering av energiförbrukning är en viktig aspekt av ventilation, och ett område där Fläkt Woods har erkänt renommé. Vi använder symbolen e 3 för att markera våra produkter och lösningar som är extra effektiva, och med syfte att spara både din långsiktiga ekonomi och vår gemensamma miljö. flaktwoods.se/energi eq Top TopMaster eq Top är ett kompakt luftbehandlingsaggregat som tillverkas i två storlekar och täcker ett flödesområde upp till 1,6 m 3 /s. eq Top är ett flexibelt agg- regat som är lätt att installera, sätta i drift och passar små utrymmen tack vare toppanslutningarna. Det levereras med direktdrivna till- och frånluftsfläktar, till- och frånluftsfilter samt med roterande värmeåtervinnare. Till eq Top finns ett brett sortiment av tillbehör för efterbehandling i kanal. Detta innehåller allt som behövs i form av spjäll, batterier, ljuddämpare m.m. Styrsystemet är integrerat i aggregatet och förberett för ett stort antal externa funktioner. Temperaturgivare och ställdon ansluts enkelt med snabbkopplingar. TopMaster är ett kompakt enhetsaggregat i två storlekar som kräver minimalt utrymme och täcker ett flödesområde upp till 0,55 m 3 /s. Kompakta mått och låga ljuddata ger stor flexibilitet vid placering av aggregatet. Att det dessutom har en snygg design ökar möjligheterna av placering. Alla kanalanslutningar är placerade på aggregatets ovansida. Aggregatet levereras med direktdrivna till- och frånluftsfläktar med EC-motorer, till- och frånluftsfilter samt med en roterande värmeåtervinnare. Styrsystem CURO är integrerat i aggregatet och förberett för ett stort antal funktioner. Typiska installationer eq Top och TopMaster är kompakta enhetsaggregat som passar väl för installationer i offentliga byggnader såsom daghem, skolor, kontor, butiker etc. De är avsedda att placeras inom- hus och passar bra i trånga utrymmen. Kvalitet och miljö Alla aggregat och komponenter från Fläkt Woods är konstruerade, provade och tillverkade enligt gällande standarder inklusive kvalitetssäkringssystem ISO 9001 och miljöledningssystem ISO Tillförlitlig styrutrustning Den integrerade styrutrustningen levereras komplett med alla nödvändiga fältkomponenter: programmerad, konfi gurerad och testad. Det är den perfekta lösningen för både små installationer med enkla styrfunktioner och för större anläggningar med krav på datakommunikation. Fläkt Woods styrplattform stöder kommunikation via öppna standardprotokoll som möjliggör enkel och kostnadseffektiv integrering med byggnadsautomationssystem. Touch

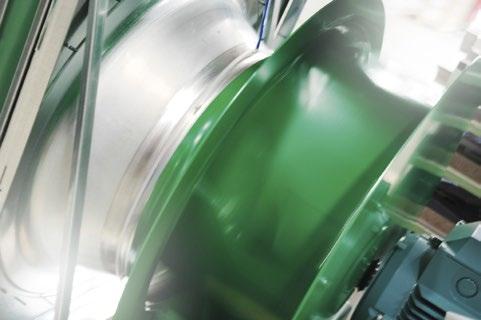

3 eq Top Enkelt att använda Produktfakta, eq Top TopMaster Enkelt att styra Produktfakta, TopMaster Oavsett om du är konsult, entreprenör eller användare kommer du att uppskatta fördelarna med eq Top. Vår fabriksmonterade styrutrustning är utvecklad för att underlätta projektplanering, installation och drift och ge dig mer tid för annat. Luftfl ödesområde 0,2-1,6 m 3 /s (storlek 008, 0,2-1,1 m 3 /s) (storlek 011, 0,2-1,6 m 3 /s) Hög värmeåtervinning Ultrakompakta fi lter TopMaster levereras alltid komplett med integrerad styrutrustning. Alla inre komponenter är färdigkopplade och aggregatet är fabrikstestat. Styrutrustning CURO är utvecklad med tanke på att den skall vara enkel att använda, installera och övervaka. Luftfl ödesområde 0,1 0,55 m 3 /s (storlek 030, 0,1 0,35 m 3 /s) (storlek 050, 0,1 0,55 m 3 /s) Hög värmeåtervinning Inbyggt styrsystem CURO Kammarfl äkt Centrifl ow Plus Inbyggt eftervärmningsbatteri Motorval: EC-motor, integralmotor eller standardmotor Enkel installation med alla anslutningar uppåt Snygg design Ultrakompakta fi lter Radialfl äkt med EC-motor Enkel installation med alla anslutningar uppåt Snygg design Utvändigt lackerat Styrsystem Systemet innehåller bland annat nedanstående funktioner: Reglerfunktioner och tillbehör Styrsystemet till eq Top är uppbyggt av högkvalitativa komponenter från några av de bästa leverantörerna på området. Systemets hjärta är en av de mest kraftfulla digitala styrenheterna på marknaden. Programvaran är speciellt utvecklad för eq och innehåller praktiskt taget alla funktioner som behövs för att styra ett luftbehandlingsaggregat. eq Top kan levereras utan styr- och reglerutrustning. Temperaturreglering Frekvensomformarstyrning för konstant kanaltryck eller konstant luftfl öde Styrning på begäran Shuntar för uppvärmning eller kylning Styrning CO 2 Styrning av roterande värmeväxlare Brandfunktioner Energimätning Styrning av upp till 4 extra fl äktar Styrning av upp till 4 temperaturzoner Förvärmning Kommunikation via OPC, BACnet, LonWorks eller Modbus Inbyggd webbserver TopMaster levereras alltid med styrsystem CURO som inkluderar den lättanvända manöverpanelen CURO Touch. Touchdisplayen har ett överskådligt och enkelt användargränssnitt för konfi gurering av aggregatet samt inställningar och avläsning. Styrsystem CURO gör det enklare än någonsin att få full kontroll över ditt luftbehandlingsaggregat och maximera den möjliga energibesparingen. Tillufts-/frånluftseller rumsreglering Konstanthållning av luftfl öde alternativt tryck Sommarnattkyla Kylåtervinning Sommar- och vinterkompensering Förlängd/forcerad drift via timer Frysvakt Tidprogram Avfrostning Filtervakt/Flödesvakt Modbus kommunikation via RS-485 alternativt TTP\IP

4 Dimensioner och flöden eq Top 150 TopMaster SNABBT OCH ENKELT PRODUKTVAL MED ACON ACON är ett kraftfullt och smidigt produktvalsprogram för luftbehandlingsaggregat. Det är den bästa och mest avancerade i sitt slag på Internet. Här väljer man snabbt rätt produkt med hänsyn till aktuella behov, och all teknisk information fi nns samlad. Produktdimensioner Ljuddata Energieffektivitet Livscykelkostnad Leveranstider Export av Dxf- och Dwg-filer Stöd för Autodesk i-drop Storlek (aaa) A B C D E F G H TopMaster Ø TopMaster Ø eq Top Ø eq Top Ø Fördelar i korthet 0,36 0,72 1,44 2,16 2,88 3,6 5,4 7,2 9 10,8 12,6 36 x 1000 m 3 /h 0,1 TopMaster 030 TopMaster 050 eq Top 008 eq Top 011 0,2 0,4 0,6 0,8 1,0 1,5 2,0 2,5 3,0 3,5 10 m 3 /s Leveransutföranden The eq Top and TopMaster can be delivered as right-hand or left-hand confi guration. Enkel intransport TopMaster har mått som gör att det är lätt att transportera in genom trånga dörrar. eq Top levereras alltid i delbart utförande på en gemensam balkram. De tre blocken kan enkelt delas med externa blockskarvar. Kablar är försedda med snabbanslutningar. Energieffektivitet Hög prestanda Hygienisk utformning Integrerat styrsystem Modularitet/standardkopplingar Servicevänlig Snabb driftsättning Kort leveranstid

5 We Bring Air to Life Fläkt Woods Group erbjuder ett komplett sortiment av energieffektiva produkter och systemlösningar för ventilation, luftbehandling samt bostadsventilation Försäljningskontor Luleå Skellefteå Umeå Sundsvall Uppsala Västerås Stockholm Norr Stockholm Syd Karlstad Örebro Norrköping Jönköping Växjö Kalmar Göteborg Halmstad Malmö FWG-eQ Top/TopMaster-SE SE Copyright 2014 Fläkt Woods Group
