1 REC Temovex 7S-EC-RS Experter på inneklimat i lågenergihus

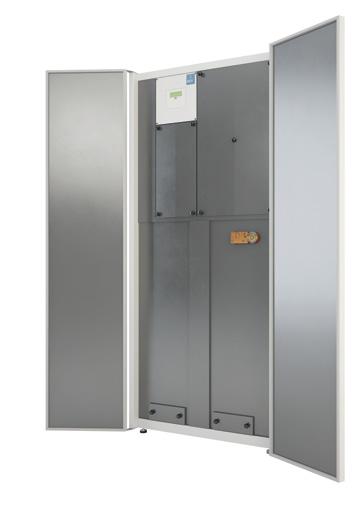

2 RT 7S-EC-RS REC Temovex 7S-EC-RS Svensktillverkat ECO2 styrsystem för lågenergi- och passivhus Innehåller: - Forcerat värme och kylflöde - Bras/spisfläktsfunktion - Energisparfunktion - Rums- eller frånluftsreglering Allmänt Snabbval, luftflöde-golvarea-personbelastning 1 Luftflöde 2 3 l/s 5 1 m 3 /h 25S-EC-RS 4/4S-EC-RS 7S-EC-RS 1S-RS Golvarea, m 2 *) Antal personer **) REC Temovex 7S-EC-RS är ett kompakt enhetsaggregat för effektiv ventilation med högeffektiv värmeåtervinning. Aggregatet är utformat som en vitvara och avsett att placeras på golv i tvättstuga, pannrum, grovkök eller liknande. RT7S-EC-RS består av fläktar, filter, eftervärmare (el eller vatten), automatisk bypass, integrerad manöverpanel, samt vår egentillverkade motströmsvärmeväxlare. Skåpshöljet är tillverkat av dubbla varmförzinkade plå tar med 3 mm mellanliggande isolering. Fronten och aggregatets sidor är pulverlackade i vitt (RAL 916) och dörrarna försedda med magnetlist. Vår motströmsvärmeväxlare gör att värmeenergin i den förbrukade inomhusluften kan tas tillvara och användas för att värma den friska inkommande luften. Genom att använda en motströmsvärmeväxlare säkerställer vi också att luftläckage mellan förbrukad och frisk luft inte förekommer. Sammantaget ger detta en god driftsekonomi, en utmärkt komfort och ett bra inomhusklimat. I samtliga aggregat är tillresp. frånluftsfläkten individuellt ställbar. För samtliga modeller är min. flödet angivet vid 1 Pa externt tryckfall. Max flödet 7% av maxkapaciteten. *) Beräknat på minsta luftflöde,35 l/s /m 2 enl. BBR 99 Allmänt för Bostäder **) Beräknat på luftflöde 7 l/s / person enl. BBR 99 Minsta tilluftsflöde Fläktar RT7S-EC-RS är försett med EC fläktar (elektronisk kommutering) av typen ytterrotormotor. Fläktarna är individuellt ställbara, steglöst mellan -1% (dimensionera efter ca. 7% av maxflödet). Motorerna har inbyggt överhettningsskydd. Fläkthjulen har bakåtböjda skovlar. För enkel service/utbyte är fläktsnäckorna försedda med snabbkontakter. Styrning/manöverpanel Aggregatet är utrustat med en användarvänlig manöverpanel som är integrerad i aggregatets front (innanför dörren). Det finns även möjlighet att flytta ut panelen (max 1 m) till t.ex. annat rum. Från panelen justeras enkelt din önskade tilluftstemperatur låg eller högfartsdrift mm. Aggregaten levereras förberedda för anslutning av extern forcering och/eller reducering av flödet via timer eller annan brytare.

3 RT 7S-EC-RS Dimensioneringsdiagram Tillgängligt externt tryckfall, Pa Tilluft Kapacitet 3% 4% 5% 6% 85% 1% Luftflöde, l/s Tillgängligt externt tryckfall, Pa Frånluft Kapacitet 3% 4% 5% 6% 85% 1% Luftflöde, l/s Teknisk data Eftervärmare El Märkeffekt aggregat 216 W 36 W Eftervärmare Vatten vattentemp. 55/45 C Märkeffekt eftervärmare 18 W 23 W vid 15 l/s Märkeffekt fläktar 2 x 178 W 2 x 178 W Spänning/frekvens 23 V, 5 Hz 23 V, 5 Hz Säkring 1 A 1 A Filter TL/FL Påse F6/G3 Påse F6/G3 Vikt 195 kg 195 kg Vattenanslutning X 1 mm Brandklass A15 A15 Mått (BxDxH) 87x62x19 mm 87x62x19 mm Kanalanslutningar 4x2 mm 4x2 mm Kondensavlopp 3/4 3/4

4 RT 7S-EC-RS Placeringsguide 1. Dörr med magnetlist 2. Frånluftsfilter (bakom lucka) 3. Bypasspjäll + Bypassmotor 1 4. Frånluftsfläkt (bakom lucka) 5. Tilluftsfläkt (bakom lucka) 6. Värmeväxlare 7. Uteluftsfilter (bakom lucka) 8. Inspektionslucka 9. Ställbara fötter 1. Kondensavledning 11. Manöverpanel 12. Bypass motor (bakom FL lucka över filter) 13. Bypasspjäll 2 (bakom UL lucka till vänster) Mått 1) 19 1) 4 23 Toppanslutningar Anslutningar 1. Avluft Ø2 mm 2. Uteluft Ø2 mm 3. Frånluft Ø2 mm 4. Tilluft Ø2 mm ) OBS! RT7S-EC-RS har en reduktion från 25 mm till 2 mm. Denna reduktion bygger 9 mm.

5 RT 7S-EC-RS Filter, bytesintervall I styrsystemet finns ett filterlarm integrerat. Det är baserat på tid och indikerar med en lampsignal för kontroll av filter 1 gång/år. Larmet återställs enkelt via manöverpanelen. Nya filter kan enkelt beställas via Eftervärmare (el eller vatten) RT7S-EC-RS är utrustat med ett elektriskt eftervärmarbatteri på 1,8 kw. Eftervärmaren säkerställer att tillluftstemperaturen inte blir lägre än den inställda. Som tillval kan aggregatet utrustas med ett vattenbatteri på upp till 3, kw. Om ett vattenbatteri används, rekommenderar vi att ett automatiskt uteluftsspjäll monteras på uteluftskanalen för att skydda vattenbatteriet mot sönderfrysning vid ev. driftstörningar. Aggregatet levereras förberett för elektrisk anslutning av uteluftsspjäll. Kondensvatten RT7S-EC-RS har en fabriksmonterad kondensavtappning. Denna bör anslutas till avlopp eller golvbrunn. Om avledning inte kan ordnas finns möjligheten att som tillval förse aggregatet med kondensavkokare. Bypass/sommarförbigång RT7S-EC-RS är utrustad med automatisk bypass. Styrsystemet tillämpar också kylåtervinning varma sommar - dagar. Frånluft Uteluft Tilluft Avluft Funktionsprincip Styrfunktioner Standardutförande: Högeffektiv motströmsvärmeväxlare Inbyggt eftervärmningsbatteri el, 1,8 kw. (Steglöst reglerande via pulser) Automatisk bypass med kylåtervinning (Steglöst reglerande) Individuellt ställbara min-, normalt- och maxflöden. EC fläktar Tilluftsreglering Påsfilter G3 (frånluft), F6 (tilluft) Larmutgång A-larm El-matning för uteluftsspjäll 2 ingångar för extern styrning min/normal/max. Tillval utöver standardutförande: Eftervärmare vatten, extern (inkl 2-vägsventil och -1 V ställdon) Externt kylbatteri (inkl 2-vägs ventil och -1 V ställdon) Inbyggd kondensavkokare Uteluftsspjäll med fjäderåtergång ECO2 Styrsystem för lågenergi & passivhus Bras/spisfläktsfunktion (ingår i ECO2), exkl timer Energisparfunktion med värmeintelligens (ingår i ECO2) Kapslingsklass Modbus och EXOline (RS485)

6 REC eyeform.se Manöverpanel Piltangent Upp Piltangent Ner Piltangent Höger Piltangent Vänster Bekräfta val Larmvisning Radera Larmlampa Ändringslampa Blinkande Fast Blinkande Fast Det finns ett eller flera okvitterade larm. Det finns ett eller flera kvarstående, kvitterade larm. Du befinner dig i en meny där det är möjligt att gå till ändringsläge. Ändringsläge intaget. REC Indovent förbehåller sig rätten till ändringar i specifikation och konstruktion utan föregående meddelande. REC Indovent AB Box 37, SE Mölndal, Sweden Besöksadress: Kärragatan 2 Tel: Fax: Certifierade enligt ISO 91/141 Experter på inneklimat i lågenergihus
