Luftbehandlingsaggregat REC Temovex 400S-EC

Transkript

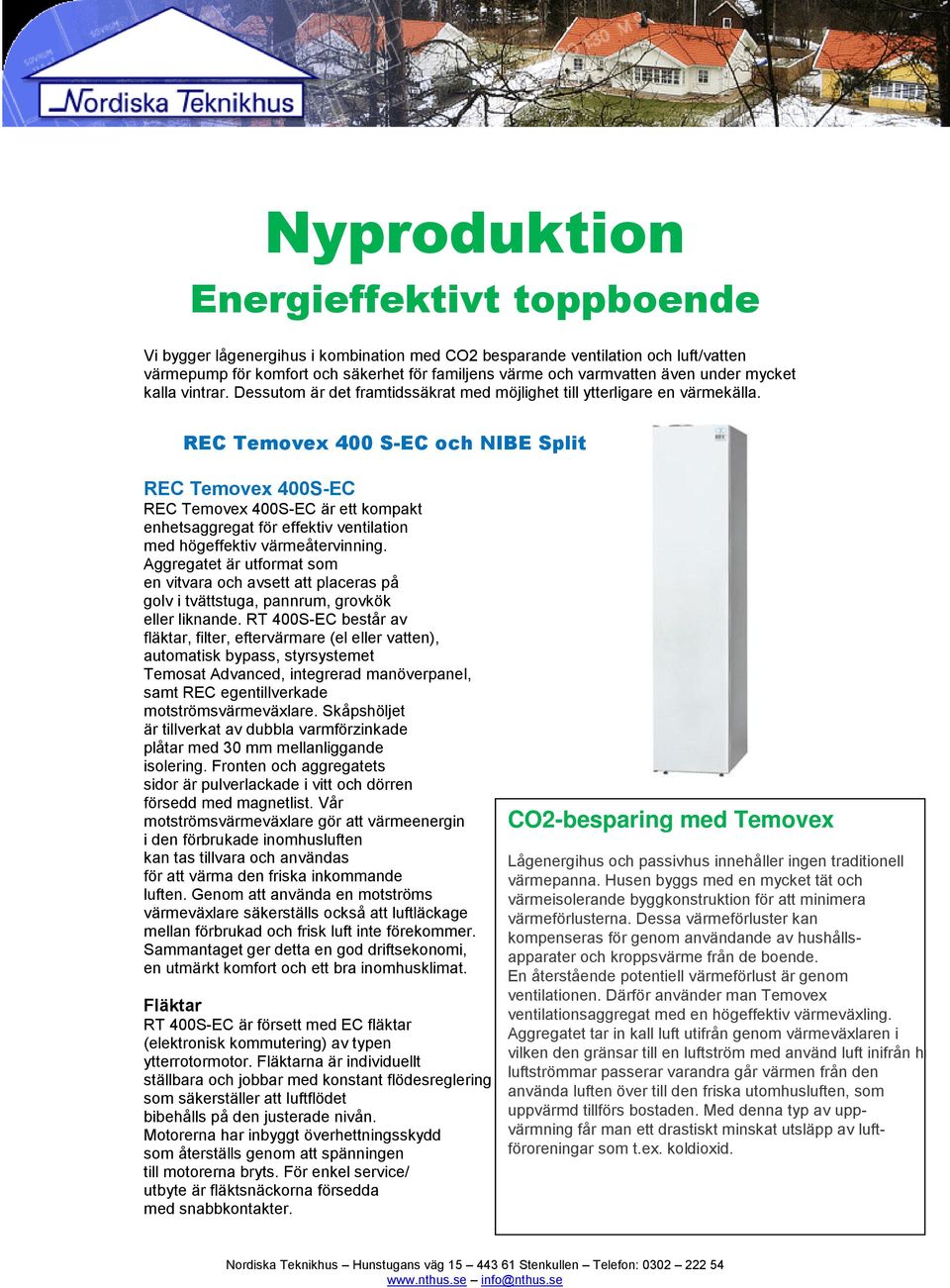

1 Nyproduktion Energieffektivt toppboende Vi bygger lågenergihus i kombination med CO2 besparande ventilation och luft/vatten värmepump för komfort och säkerhet för familjens värme och varmvatten även under mycket kalla vintrar. Dessutom är det framtidssäkrat med möjlighet till ytterligare en värmekälla. REC Temovex 400 S-EC och NIBE Split REC Temovex 400S-EC REC Temovex 400S-EC är ett kompakt enhetsaggregat för effektiv ventilation med högeffektiv värmeåtervinning. Aggregatet är utformat som en vitvara och avsett att placeras på golv i tvättstuga, pannrum, grovkök eller liknande. RT 400S-EC består av fläktar, filter, eftervärmare (el eller vatten), automatisk bypass, styrsystemet Temosat Advanced, integrerad manöverpanel, samt REC egentillverkade motströmsvärmeväxlare. Skåpshöljet är tillverkat av dubbla varmförzinkade plåtar med 30 mm mellanliggande isolering. Fronten och aggregatets sidor är pulverlackade i vitt och dörren försedd med magnetlist. Vår motströmsvärmeväxlare gör att värmeenergin i den förbrukade inomhusluften kan tas tillvara och användas för att värma den friska inkommande luften. Genom att använda en motströms värmeväxlare säkerställs också att luftläckage mellan förbrukad och frisk luft inte förekommer. Sammantaget ger detta en god driftsekonomi, en utmärkt komfort och ett bra inomhusklimat. Fläktar RT 400S-EC är försett med EC fläktar (elektronisk kommutering) av typen ytterrotormotor. Fläktarna är individuellt ställbara och jobbar med konstant flödesreglering som säkerställer att luftflödet bibehålls på den justerade nivån. Motorerna har inbyggt överhettningsskydd som återställs genom att spänningen till motorerna bryts. För enkel service/ utbyte är fläktsnäckorna försedda med snabbkontakter. CO2-besparing med Temovex Lågenergihus och passivhus innehåller ingen traditionell värmepanna. Husen byggs med en mycket tät och värmeisolerande byggkonstruktion för att minimera värmeförlusterna. Dessa värmeförluster kan kompenseras för genom användande av hushållsapparater och kroppsvärme från de boende. En återstående potentiell värmeförlust är genom ventilationen. Därför använder man Temovex ventilationsaggregat med en högeffektiv värmeväxling. Aggregatet tar in kall luft utifrån genom värmeväxlaren i vilken den gränsar till en luftström med använd luft inifrån huset luftströmmar passerar varandra går värmen från den använda luften över till den friska utomhusluften, som uppvärmd tillförs bostaden. Med denna typ av uppvärmning får man ett drastiskt minskat utsläpp av luftföroreningar som t.ex. koldioxid. Nordiska Teknikhus Hunstugans väg Stenkullen Telefon: info@nthus.se

2 Luftbehandlingsaggregat REC Temovex 400S-EC

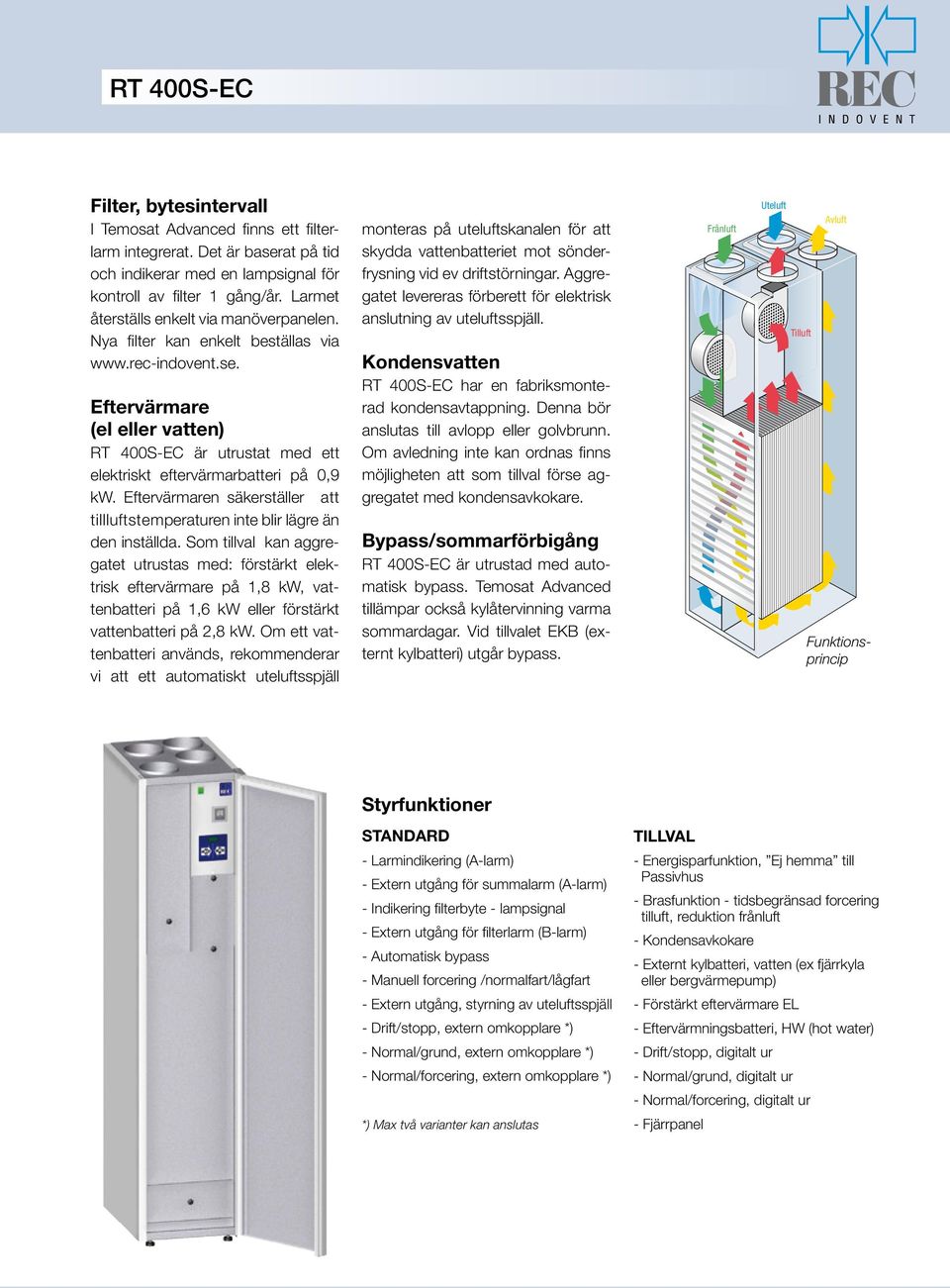

3 RT 400S-EC Filter, bytesintervall I Temosat Advanced finns ett filterlarm integrerat. Det är baserat på tid och indikerar med en lampsignal för kontroll av filter 1 gång/år. Larmet återställs enkelt via manöverpanelen. Nya filter kan enkelt beställas via Eftervärmare (el eller vatten) RT 400S-EC är utrustat med ett elektriskt eftervärmarbatteri på 0,9 kw. Eftervärmaren säkerställer att tillluftstemperaturen inte blir lägre än den inställda. Som tillval kan aggregatet utrustas med: förstärkt elektrisk eftervärmare på 1,8 kw, vattenbatteri på 1,6 kw eller förstärkt vattenbatteri på 2,8 kw. Om ett vattenbatteri används, rekommenderar vi att ett automatiskt uteluftsspjäll monteras på uteluftskanalen för att skydda vattenbatteriet mot sönderfrysning vid ev driftstörningar. Aggregatet levereras förberett för elektrisk anslutning av uteluftsspjäll. Kondensvatten RT 400S-EC har en fabriksmonterad kondensavtappning. Denna bör anslutas till avlopp eller golvbrunn. Om avledning inte kan ordnas finns möjligheten att som tillval förse aggregatet med kondensavkokare. Bypass/sommarförbigång RT 400S-EC är utrustad med automatisk bypass. Temosat Advanced tillämpar också kylåtervinning varma sommardagar. Vid tillvalet EKB (externt kylbatteri) utgår bypass. Frånluft Uteluft Tilluft Avluft Funktionsprincip Styrfunktioner STANDARD - Larmindikering (A-larm) - Extern utgång för summalarm (A-larm) - Indikering filterbyte - lampsignal - Extern utgång för filterlarm (B-larm) - Automatisk bypass - Manuell forcering /normalfart/lågfart - Extern utgång, styrning av uteluftsspjäll - Drift/stopp, extern omkopplare *) - Normal/grund, extern omkopplare *) - Normal/forcering, extern omkopplare *) *) Max två varianter kan anslutas TILLVAL - Energisparfunktion, Ej hemma till Passivhus - Brasfunktion - tidsbegränsad forcering tilluft, reduktion frånluft - Kondensavkokare - Externt kylbatteri, vatten (ex fjärrkyla eller bergvärmepump) - Förstärkt eftervärmare EL - Eftervärmningsbatteri, HW (hot water) - Drift/stopp, digitalt ur - Normal/grund, digitalt ur - Normal/forcering, digitalt ur - Fjärrpanel

4 Manöverpanel Knappar Menyknapp, tryck för att komma tillbaka till huvudmenyn. Pil upp, steg upp i menyer eller ändringsläge Pil ner, steg ner i menyer eller ändringsläge OK, bekräfta vald inställning Indikeringslampor och symboler Larm, lyser vid larm se i display för mer detaljerad information Bypass, lyser när bypassen är öppen (ingen återvinning) Eftervärmare, lyser när eftervärmaren värmer Ändringsläge, lyser när ändringar kan göras REC Indovent förbehåller sig rätten till ändringar i specifikation och konstruktion utan föregående meddelande. REC Indovent AB Box 37, SE Mölndal, Sweden Besöksadress: Kärragatan 2 Tel: Fax: Certifierade enligt ISO 9001/14001 REC

5 NIBE SPLIT Luft/vatten-värmepump för uppvärmning och varmvatten. NIBE SPLIT är en driftklar Plug and Play -enhet för uppvärmning och produktion av varmvatten. Den kombinerar en utedel av hög kvalitet med en innedel som använder NIBEs banbrytande teknik till ett system för uppvärmning och varmvatten. Systemet har mycket hög verkningsgrad och är miljövänligt. NIBE SPLIT är enkel att installera och hantera och har en diskret, tidlös design. Året om! NIBE SPLIT är konstruerad för att ge optimal prestanda året om. Den är ett av de mest avancerade värmesystemen på marknaden idag, och ett av dem som har högst verkningsgrad. Många värmepumpar slutar fungera precis när man behöver dem som bäst, men NIBE SPLIT har ovanligt brett driftområde. Den kan generera värme och varmvatten upp till 65 C och arbetar utan problem även när utomhustemperaturen faller till -20 C. Vid de enstaka fall kompressorvärmen inte räcker till behövs tillsatsvärme. En elpatron finns inbyggd i NIBE SPLIT. Produkten kan även kompletteras med andra energikällor såsom sol, gas, ved etc. Nordiska Teknikhus Hunstugans väg Stenkullen Telefon: info@nthus.se

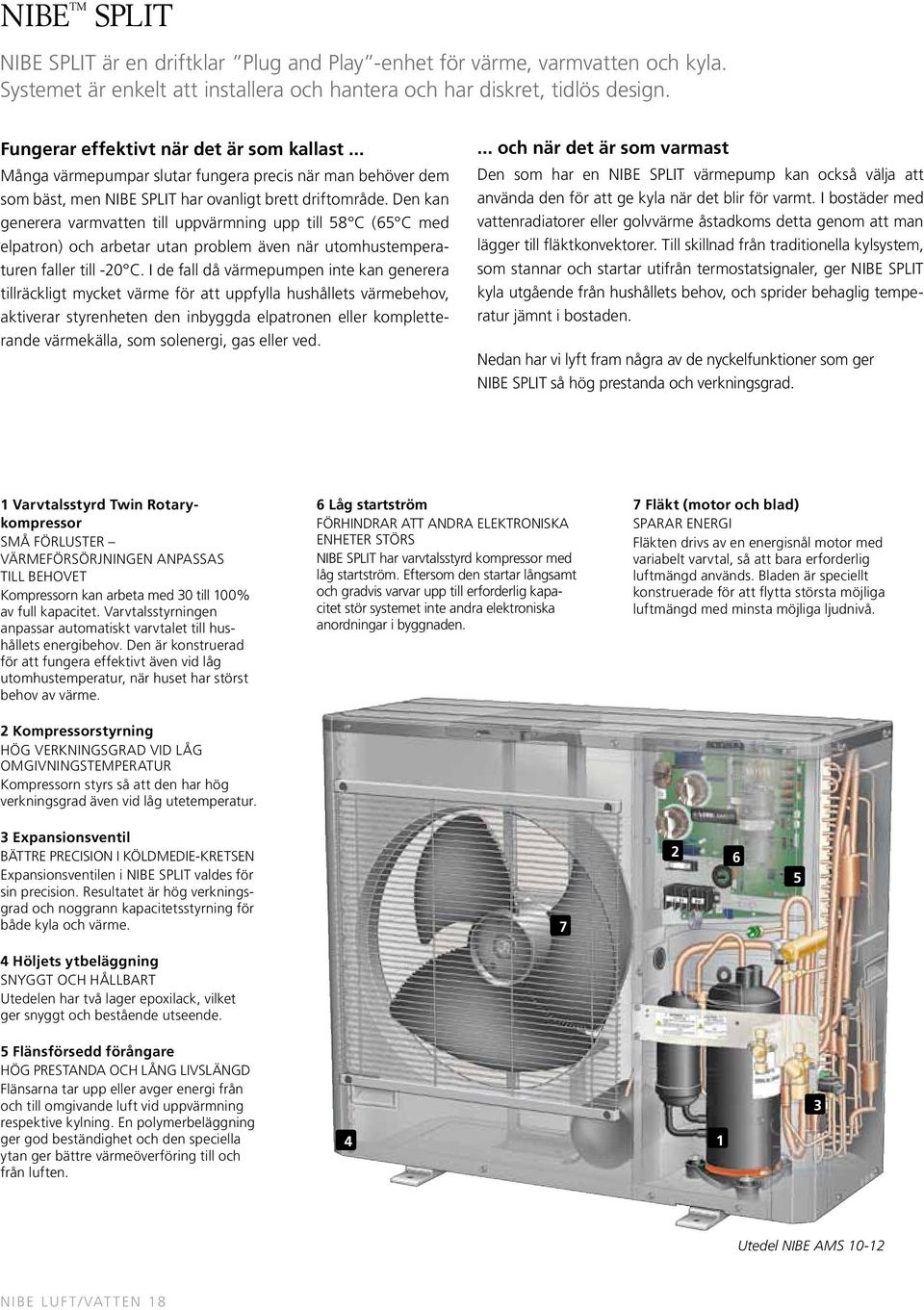

6 NIBE SPLIT NIBE SPLIT är en driftklar Plug and Play -enhet för värme, varmvatten och kyla. Systemet är enkelt att installera och hantera och har diskret, tidlös design. Fungerar effektivt när det är som kallast... Många värmepumpar slutar fungera precis när man behöver dem som bäst, men NIBE SPLIT har ovanligt brett driftområde. Den kan generera varmvatten till uppvärmning upp till 58 C (65 C med elpatron) och arbetar utan problem även när utomhustemperaturen faller till -20 C. I de fall då värmepumpen inte kan generera tillräckligt mycket värme för att uppfylla hushållets värmebehov, aktiverar styrenheten den inbyggda elpatronen eller kompletterande värmekälla, som solenergi, gas eller ved.... och när det är som varmast Den som har en NIBE SPLIT värmepump kan också välja att använda den för att ge kyla när det blir för varmt. I bostäder med vattenradiatorer eller golvvärme åstadkoms detta genom att man lägger till fläktkonvektorer. Till skillnad från traditionella kylsystem, som stannar och startar utifrån termostatsignaler, ger NIBE SPLIT kyla utgående från hushållets behov, och sprider behaglig temperatur jämnt i bostaden. Nedan har vi lyft fram några av de nyckelfunktioner som ger NIBE SPLIT så hög prestanda och verkningsgrad. 1 Varvtalsstyrd Twin Rotarykompressor Små förluster värmeförsörjningen anpassas till behovet Kompressorn kan arbeta med 30 till 100% av full kapacitet. Varvtalsstyrningen anpassar automatiskt varvtalet till hushållets energibehov. Den är konstruerad för att fungera effektivt även vid låg utomhustemperatur, när huset har störst behov av värme. 2 Kompressorstyrning Hög verkningsgrad vid låg omgivningstemperatur Kompressorn styrs så att den har hög verkningsgrad även vid låg utetemperatur. 6 Låg startström Förhindrar att andra elektroniska enheter störs NIBE SPLIT har varvtalsstyrd kompressor med låg startström. Eftersom den startar långsamt och gradvis varvar upp till erforderlig kapacitet stör systemet inte andra elektroniska anordningar i byggnaden. 7 Fläkt (motor och blad) Sparar energi Fläkten drivs av en energisnål motor med variabelt varvtal, så att bara erforderlig luftmängd används. Bladen är speciellt konstruerade för att flytta största möjliga luftmängd med minsta möjliga ljudnivå. 3 Expansionsventil Bättre precision i köldmedie-kretsen Expansionsventilen i NIBE SPLIT valdes för sin precision. Resultatet är hög verkningsgrad och noggrann kapacitetsstyrning för både kyla och värme Höljets ytbeläggning Snyggt och hållbart Utedelen har två lager epoxilack, vilket ger snyggt och bestående utseende. 5 Flänsförsedd förångare Hög prestanda och lång livslängd Flänsarna tar upp eller avger energi från och till omgivande luft vid uppvärmning respektive kylning. En polymerbeläggning ger god beständighet och den speciella ytan ger bättre värmeöverföring till och från luften Utedel NIBE AMS NIBE LUFT/VATTEN 18

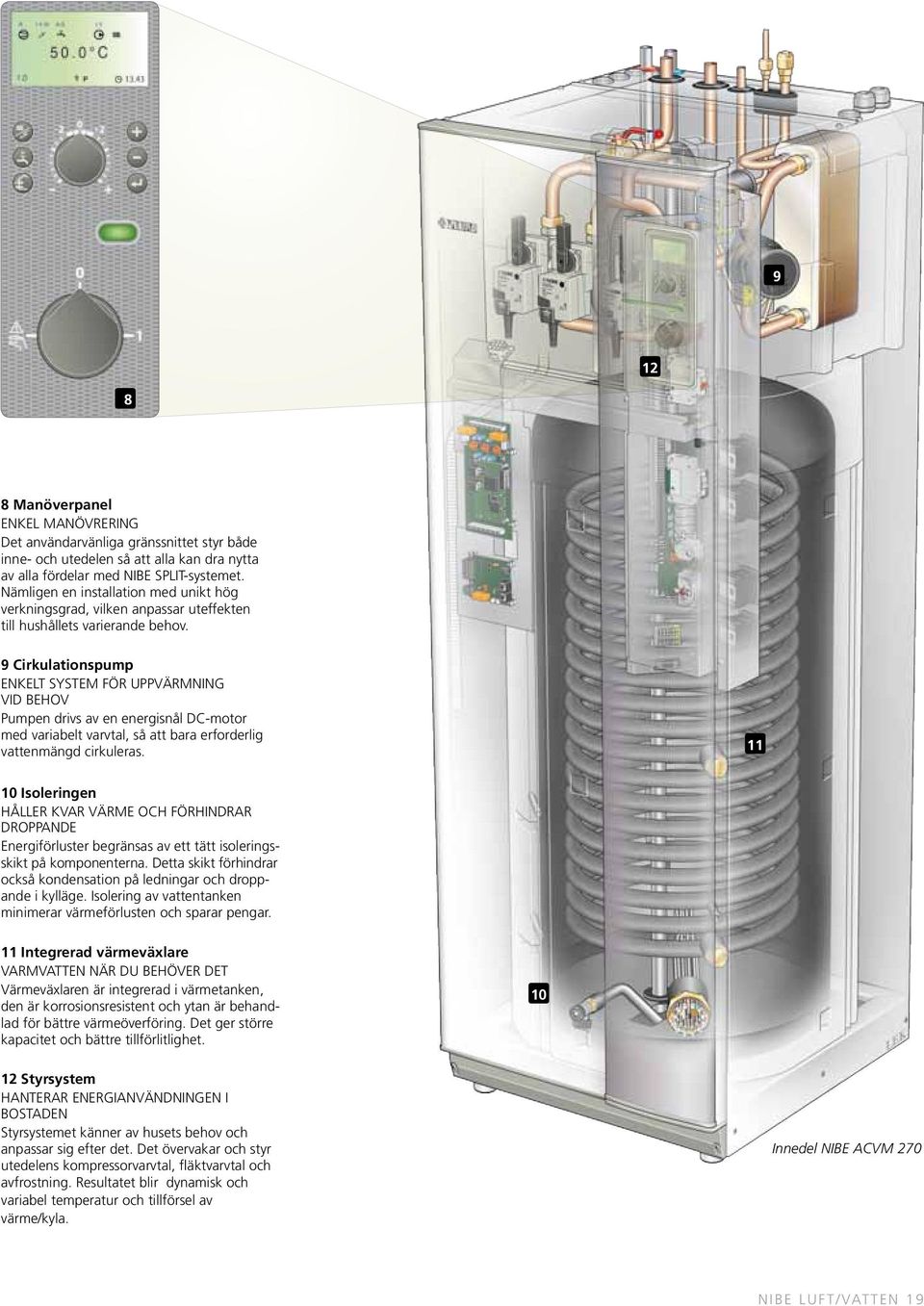

7 Manöverpanel Enkel manövrering Det användarvänliga gränssnittet styr både inne- och utedelen så att alla kan dra nytta av alla fördelar med NIBE SPLIT-systemet. Nämligen en installation med unikt hög verkningsgrad, vilken anpassar uteffekten till hushållets varierande behov. 9 Cirkulationspump Enkelt system för uppvärmning vid behov Pumpen drivs av en energisnål DC-motor med variabelt varvtal, så att bara erforderlig vattenmängd cirkuleras Isoleringen Håller kvar värme och förhindrar droppande Energiförluster begränsas av ett tätt isoleringsskikt på komponenterna. Detta skikt förhindrar också kondensation på ledningar och droppande i kylläge. Isolering av vattentanken minimerar värmeförlusten och sparar pengar. 11 Integrerad värmeväxlare varmvatten när du behöver det Värmeväxlaren är integrerad i värmetanken, den är korrosionsresistent och ytan är behandlad för bättre värmeöverföring. Det ger större kapacitet och bättre tillförlitlighet Styrsystem Hanterar energianvändningen i bostaden Styrsystemet känner av husets behov och anpassar sig efter det. Det övervakar och styr utedelens kompressorvarvtal, fläktvarvtal och avfrostning. Resultatet blir dynamisk och variabel temperatur och tillförsel av värme/kyla. Innedel NIBE ACVM 270 NIBE LUFT/VATTEN 19

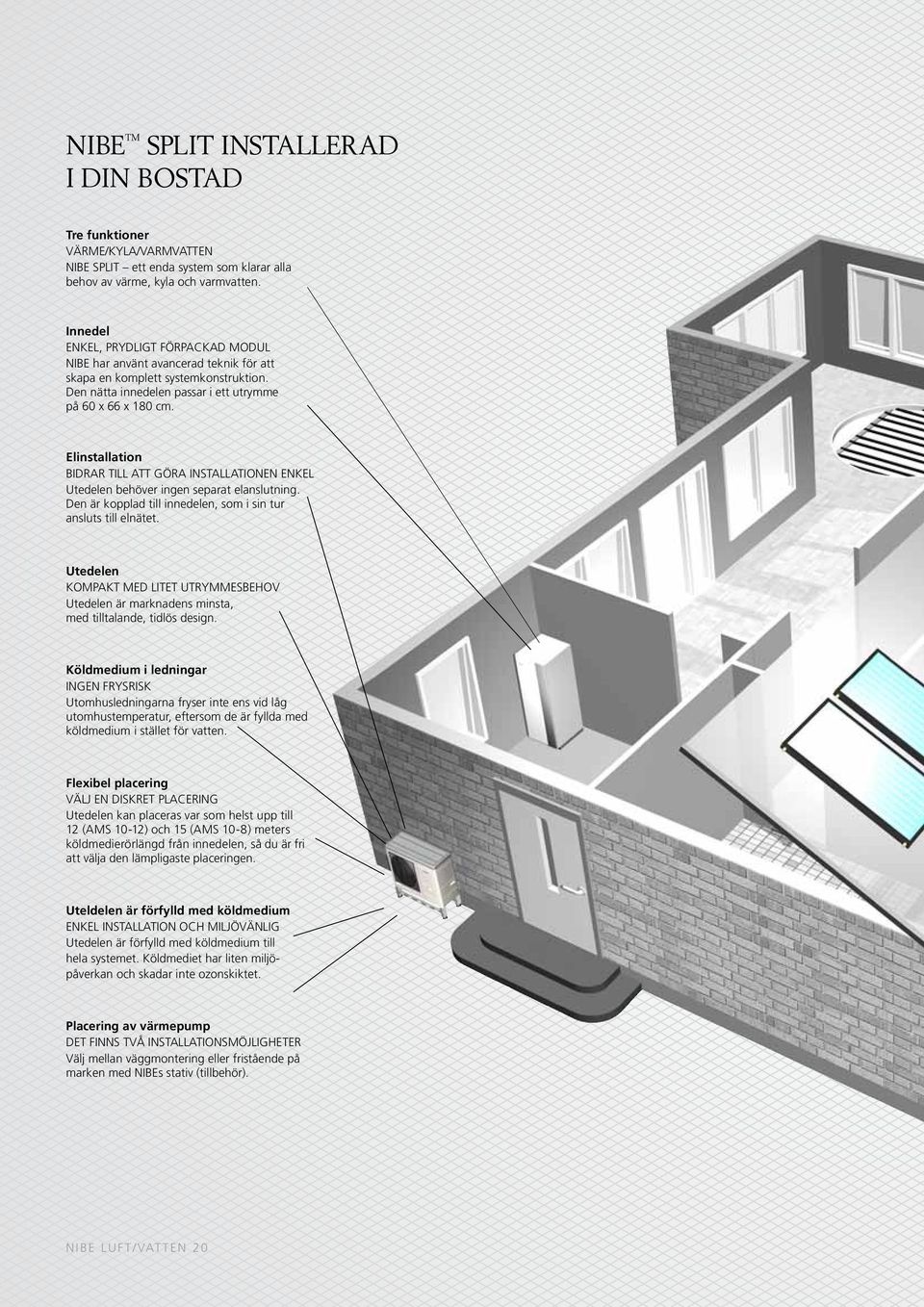

8 NIBE SPLIT installerad i din bostad Tre funktioner VÄRME/KYLA/VARMVATTEN NIBE SPLIT ett enda system som klarar alla behov av värme, kyla och varmvatten. Innedel Enkel, prydligt förpackad modul NIBE har använt avancerad teknik för att skapa en komplett systemkonstruktion. Den nätta innedelen passar i ett utrymme på 60 x 66 x 180 cm. Elinstallation Bidrar till att göra installationen enkel Utedelen behöver ingen separat elanslutning. Den är kopplad till innedelen, som i sin tur ansluts till elnätet. Utedelen Kompakt med litet utrymmesbehov Utedelen är marknadens minsta, med tilltalande, tidlös design. Köldmedium i ledningar Ingen frysrisk Utomhusledningarna fryser inte ens vid låg utomhustemperatur, eftersom de är fyllda med köldmedium i stället för vatten. Flexibel placering Välj en diskret placering Utedelen kan placeras var som helst upp till 12 (AMS 10-12) och 15 (AMS 10-8) meters köldmedierörlängd från innedelen, så du är fri att välja den lämpligaste placeringen. Uteldelen är förfylld med köldmedium Enkel installation och miljövänlig Utedelen är förfylld med köldmedium till hela systemet. Köldmediet har liten miljöpåverkan och skadar inte ozonskiktet. Placering av värmepump Det finns två installationsmöjligheter Välj mellan väggmontering eller fristående på marken med NIBEs stativ (tillbehör). NIBE LUFT/VATTEN 20

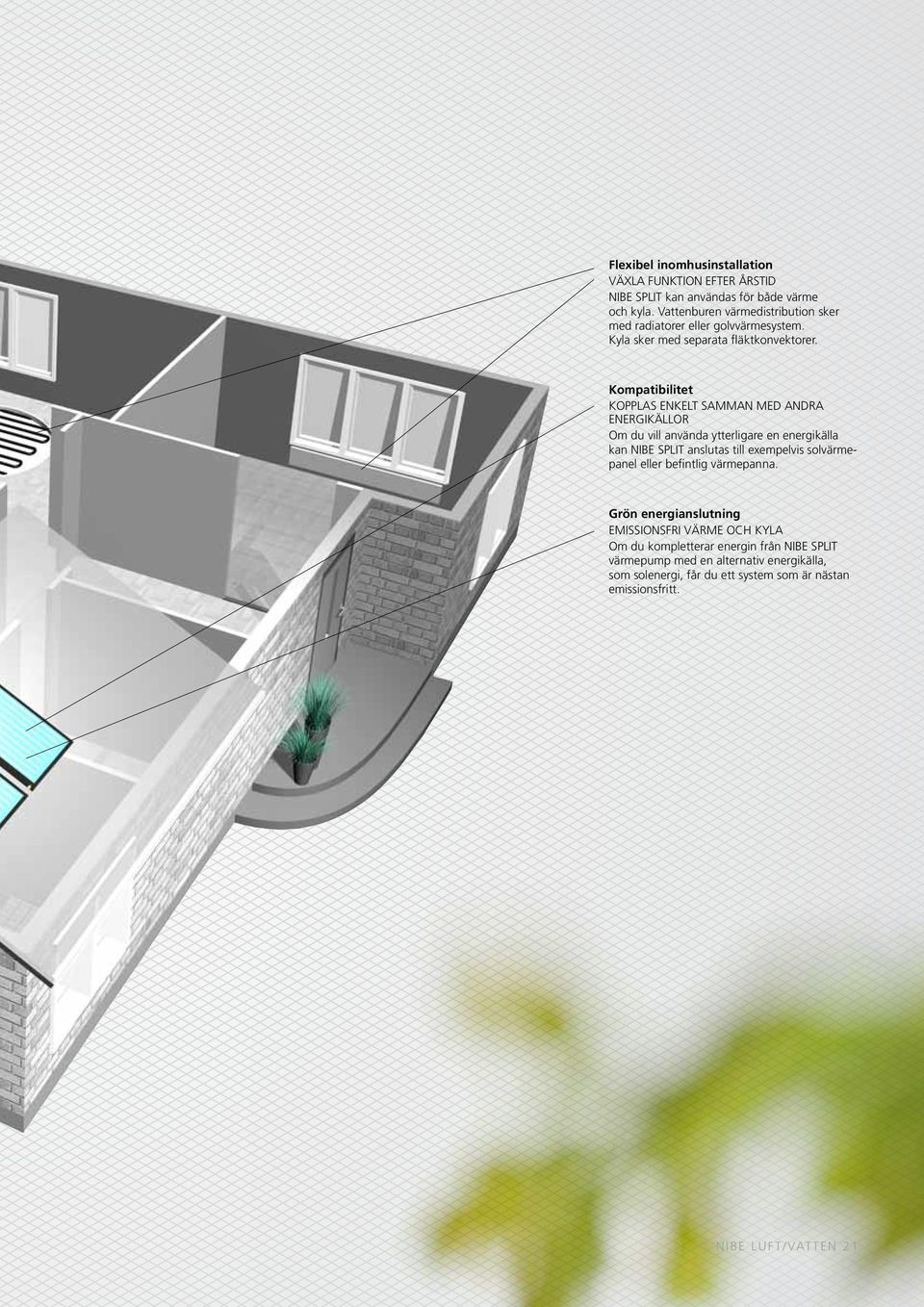

9 Flexibel inomhusinstallation Växla funktion efter årstid NIBE SPLIT kan användas för både värme och kyla. Vattenburen värmedistribution sker med radiatorer eller golvvärmesystem. Kyla sker med separata fläktkonvektorer. Kompatibilitet Kopplas enkelt samman med andra energikällor Om du vill använda ytterligare en energikälla kan NIBE SPLIT anslutas till exempelvis solvärmepanel eller befintlig värmepanna. Grön energianslutning Emissionsfri VÄRME och kyla Om du kompletterar energin från NIBE SPLIT värmepump med en alternativ energikälla, som solenergi, får du ett system som är nästan emissionsfritt. NIBE LUFT/VATTEN 21
