1 Fläktar Luftbehandlingsaggregat Brandsäkerhet Luftdistribution Luftkonditionering Värmeprodukter DVCompact med SoftCooler som ger optimalt inomhusklimat och enkel installation ErP 2016

2 2 Att andas är att leva Eftersom vi tillbringar 90 % av vår tid inomhus, är 90 % av den luft vi andas inomhusluft. För att få bästa möjliga inomhusluft och inomhusklimat krävs optimal ventilation. Det är vad du får med DVCompact från Systemair. DVCompact är en serie luftbehandlingsaggregat för shoppingcentra, skolor, större kontorsbyggnader, flygplatser och liknande fastigheter. Utöver luftkvaliteten spelar temperaturen stor roll för vårt välbefinnande. Systemair har länge levererat kyla med hjälp av externa tillbehör till DVCompact. Nu kan DVCompact också utrustas med tillsatsmodulen SoftCooler. DVCompact med SoftCooler uppfyller höga krav i fråga om komfort och energiförbrukning. Tillsammans ger de optimal ventilation med önskad temperatur. När du vill ge dina kunder luft av toppkvalitet och optimalt inomhusklimat kan du lita på DV- Compact med SoftCooler från Systemair. Vi tar vårt miljöansvar på allvar Vi på Systemair är medvetna om vårt ansvar för miljön. Vårt främsta bidrag till modernt miljöskydd är effektiv energianvändning. Symbolen Green Ventilation markerar intelligent teknik i harmoni med miljön. Den visar att våra produkter är framtidsanpassade. Vi är stolta över att erbjuda våra kunder hållbarhet tillsammans med ekonomi och möjlighet att få alla fördelar med rättframma och väl planerade installationer. wec-tekniken är rättfram och ekonomiskt effektiv, utan kompromisser i fråga om kvalitet och funktionalitet. Alla DVCompactaggregat har PM-motorer som bygger på EC-teknik. EU:s ekodesigndirektiv syftar till att minska produkters miljöpåverkan, däribland ErP energiförbrukningen under produktens hela 2016 livscykel. Eftersom Systemair är en europeisk tillverkare, har vi arbetat i flera år på att förbereda oss för övergången till det nya EU-direktivet. Tack vare detta är vi nu väl förberedda på denna övergång. Eurovent granskar luftkonditionerings- och ventilationsprodukters energieffektivitet och prestanda. Euroventcertifikatet är ett bevis på hög kvalitet och att produkten fungerar i enlighet med den angivna dimensioneringen.

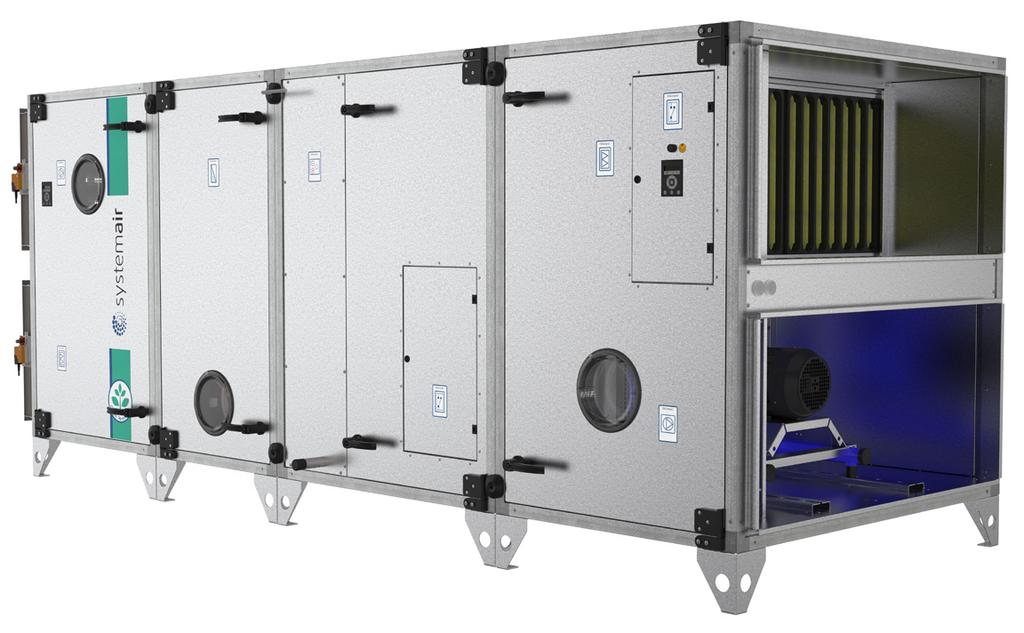

3 DVCompact med SoftCooler 3 DVCompact med SoftCooler ger stora fördelar DVCompact med SoftCooler ger hög verkningsgrad och låg energiförbrukning. Samtliga aggregat är utrustade med den senaste tekniken, vilket ger optimal prestanda. Aggregaten är kompakta och får plats även i trånga utrymmen. Många av aggregaten kan transporteras genom 1 m breda öppningar. Samtliga aggregat är konstruerade för både nybyggnation och renovering. Kylmodulen SoftCooler kan installeras i nya system eller som komplement till befintliga installationer med DV- Compact för att få integrerad komfortkyla. Plug & Play Aggregaten levereras förprogrammerade, provade och klara för installation. Service och underhåll blir enklare, tack vare lätt att alla delar i aggregaten är lättåtkomliga, det bidrar till driftsäkerheten. Välj DVCompact med SoftCooler när du vill ha optimal ventilation och komfortkyla. att välja aggregat som är anpassade till olika krav på energieffektivitet: 80 % verkningsgrad och SFP (specifik fläkteffekt) < 2,0. Genom ökad aggregatstorlek kan till exempel 85 % verkningsgrad och SFP < 1,5 uppnås. PM-motor byggd på EC-teknik EC-tekniken säkerställer hög verkningsgrad, över 90%, som förblir hög även vid reducerat varvtal. Därmed optimeras aggregatets motorverkningsgrad oavsett driftpunkt. CPRO-fläkthjul med optimal konstruktion Optimal konstruktion och optimala material gör att driften blir tystare och verkningsgraden högre. Balanserade för att eliminera vibrationer. Alternativ för värmeåtervinning Beroende på behov kan DVCompact-aggregaten utrustas med en roterande-, motströms- eller vätskekopplad värmeväxlare. Optimerad roterande värmeväxlare DVCompact är optimerad med maximal rotordiameter och lägre lamellhöjd. En kombination som gör det möjligt Integrerat styrsystem Som standard levereras DVCompact med integrerat styrsystem. Varje aggregat har ett elskåp med en separat inspektionslucka för enkel och snabb åtkomst till elkomponenterna. Det finns snabbkopplingar mellan delarna, och en manöverpanel för frekvensomvandlaren, som sitter på aggregatets frontplåt, vilket ger en enklare reglering. Du kan alltid hitta mer information på systemair.se Här finns all teknisk information samt programvara för produktval. Du är alltid välkommen att kontakta oss om du har frågor om våra produkter. Vi är passionerat engagerade i att erbjuda produkter som är lätta att välja, installera och underhålla, för ett perfekt inomhusklimat. Du kan lita på att det alltid är lätt att vara kund hos Systemair.

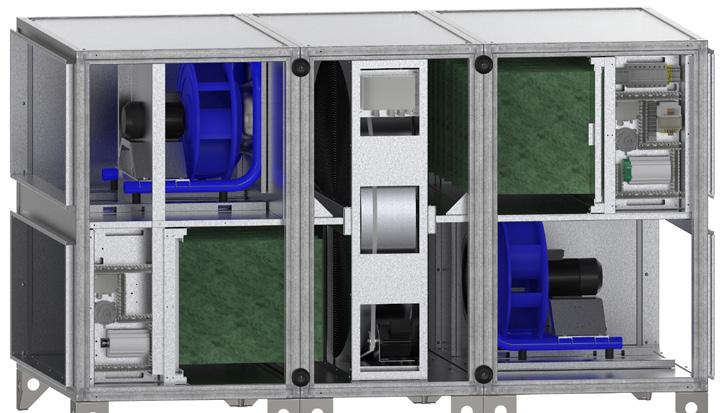

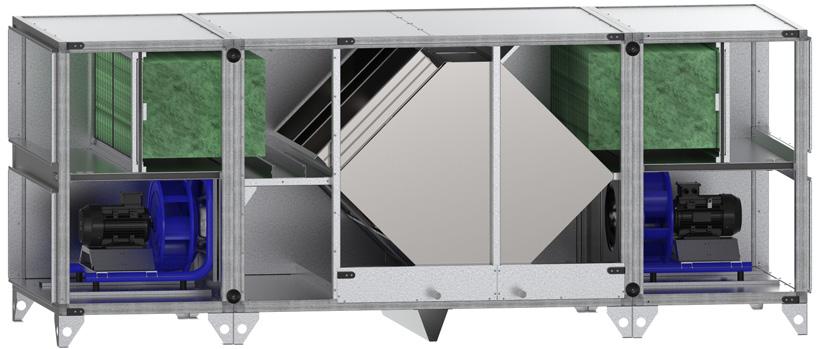

4 4 DVCompact med SoftCooler DVCompact är en grön familj, med den senaste tekniken 12 modeller säkerställer optimal dimensionering, med luftflöde upp till m3/h vid SFP 1,5. Alla aggregat levereras i 3 delar för enkel hantering och transport. Använd tabellerna nedan för att enkelt välja ett DVCompact-aggregat som passar dina behov. Använd SystemairCAD för fullständig aggregatberäkning. Kontakta något av våra försäljningskontor för mer information. motströmsvärmeväxlare roterande värmeväxlare L1 L2 L1 L1 L2 L1 L L (m 3 /h) * B x H L L1 L2 (kg) ** (m 3 /h) * B x H L L1 L2 (kg) ** / / / / * SFP < 2.0 = 250 Pa ** Se vikt i SystemairCAD korsströmsvärmeväxlare (m 3 /h) * B x H L L1 L2 (kg) ** & & * SFP < 2.0 = 250 Pa ** Ungefärlig vikt * SFP < 2.0 = 250 Pa ** Ungefärlig vikt

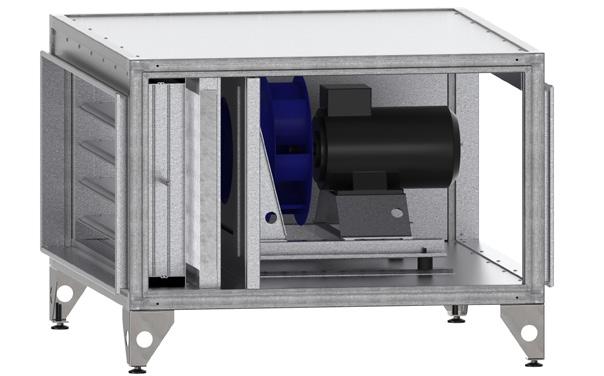

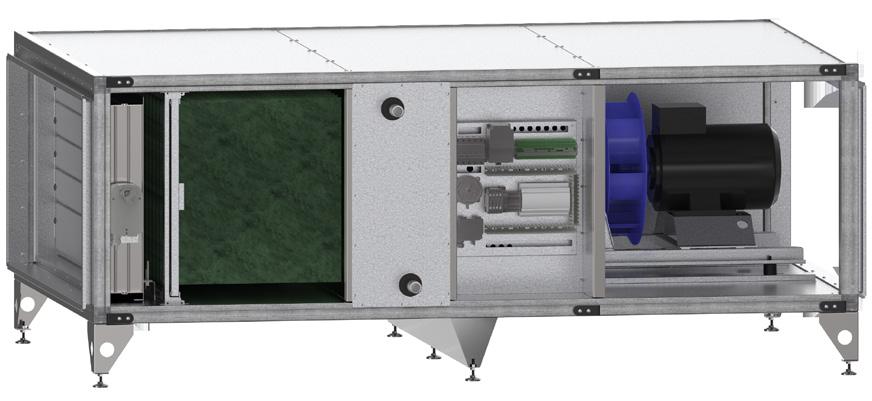

5 5 tilluftsaggregat frånluftsaggregat L L (m 3 /h) L B H L1 L2 (kg) ** (m 3 /h) L B H (kg) * * * * * * * * * * * * * * * * * * * * * * för aggregat med styrenhet väger 30 kg mer ** Ungefärlig vikt L1 - längd för ett kylbatteri L2 - längd för ljuddämpare * Ungefärlig vikt

6 6 DVCompact med SoftCooler DVCompact med SoftCooler möter höga komfort- och energikrav SoftCooler har unik effektreglering DVCompact har kylmodulen SoftCooler som tillbehör, för att skapa bästa komfort. SoftCooler har unik reglering av kyleffekten, vilket ger ett stort och variabelt reglerområde. Detta innebär att tilluftstemperaturen kan hållas mer exakt än med andra, jämförbara system, vilket ger bättre temperaturkomfort inom fastigheten. Kyleffekten kan anpassas till det aktuella behovet, vilket påverkar systemets värmefaktor (COP) positivt. DVCompact SoftCooler är enkel att installera SoftCooler installeras som en modul mellan DVCompacts fläktdelar. De förberedda interna styrkablarna ansluts till DV- Compacts elskåp. Anslut dränering och nätspänningsmatning. Klart! DVCompact SoftCooler levereras som en separat del, fabriksprovad och klar för drift. Modulen innehåller ett komplett, driftklart DX-kylsystem med kompressor med variabelt varvtal. SoftCooler SoftCooler finns i 12 olika storlekar. Den här tabellen gör det lätt att välja rätt aggregat. För fullständig aggregatberäkning, använd SystemairCAD eller kontakta något av våra försäljningskontor. Modell Kylkapacitet Nom. luftflöde (m 3 /h) B mm H mm (utan fötter/ bas) L mm Höjd med fötter Höjd ed basram (kg)

7 7

8 systemair.se Systemair E82491 Oktober 2015
