1 AIR COMPRESSORS ROLLAIR

2 RLR : Tillförlitlighet och effektivitet Under många år har Worthington Creyssensac utvecklat nya produkter och förbättrat deras konstruktion och prestanda för att uppnå ett mål: tillfredställa våra kunders behov på högsta nivå. Tack vare vårt fokus på innovation ger våra produkter optimal tillförlitlighet och hög effektivitet för att maximera din produktivitet. Vi tillhandahåller även en omfattande servicesupport så att du får ut så mycket som möjligt av dina kompressorer genom åren, eftersom vi tror på långsiktiga relationer. Vår miljöpåverkan är också mycket viktig för oss: våra logistisk- och tillverkningssystem är optimerade för att reducera vårt ekologiska fotavtryck. Eftersom vi bryr oss om kommande generationer är våra produktionsanläggningar ISO och ISO certifierade. ROLLAIR är inpackade i ett robust industriellt hölje med raka paneler. Detta är försett med stora dörrar för enkelt underhåll. Det mesta av den komprimerade luft som behövs i industrin tillhandahålls av skruvkompressorer. Tack vare konstruktionen som ger höga prestanda och förmågan att hantera höga flöden kan RLR serien möta kraven för ett stort antal tillämpningar: glasindustrin, kraftstationer, maskintillverkning

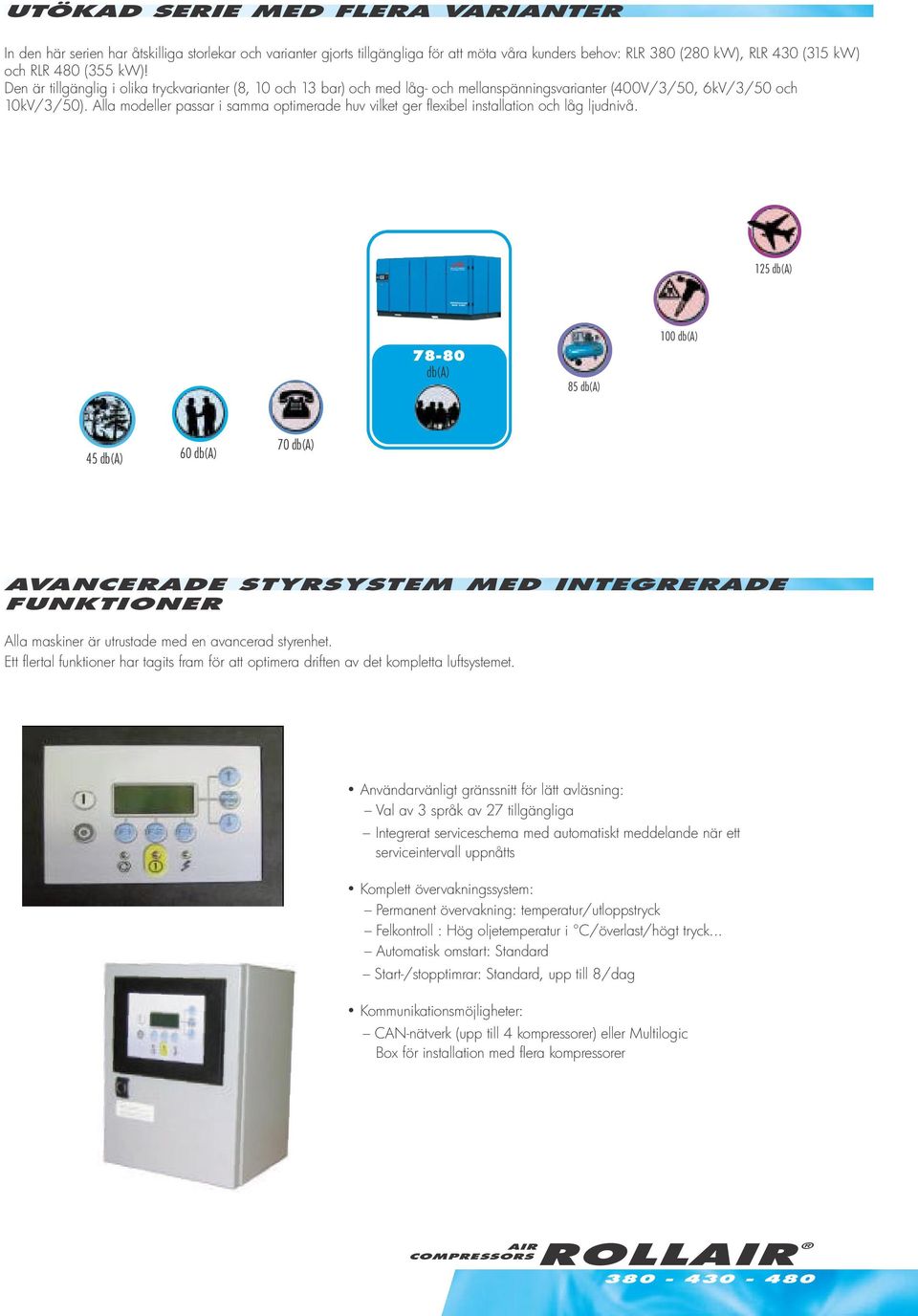

3 UTÖKAD SERIE MED FLERA VARIANTER In den här serien har åtskilliga storlekar och varianter gjorts tillgängliga för att möta våra kunders behov: RLR 380 (280 kw), RLR 430 (315 kw) och RLR 480 (355 kw)! Den är tillgänglig i olika tryckvarianter (8, 10 och 13 bar) och med låg- och mellanspänningsvarianter (400V/3/50, 6kV/3/50 och 10kV/3/50). Alla modeller passar i samma optimerade huv vilket ger flexibel installation och låg ljudnivå. 125 db(a) db(a) 85 db(a) 100 db(a) 45 db(a) 60 db(a) 70 db(a) AVANCERADE STYRSYSTEM MED INTEGRERADE FUNKTIONER Alla maskiner är utrustade med en avancerad styrenhet. Ett flertal funktioner har tagits fram för att optimera driften av det kompletta luftsystemet. Användarvänligt gränssnitt för lätt avläsning: Val av 3 språk av 27 tillgängliga Integrerat serviceschema med automatiskt meddelande när ett serviceintervall uppnåtts Komplett övervakningssystem: Permanent övervakning: temperatur/utloppstryck Felkontroll : Hög oljetemperatur i C/överlast/högt tryck... Automatisk omstart: Standard Start-/stopptimrar: Standard, upp till 8/dag Kommunikationsmöjligheter: CAN-nätverk (upp till 4 kompressorer) eller Multilogic Box för installation med flera kompressorer AIR ROLLAIR COMPRESSORS

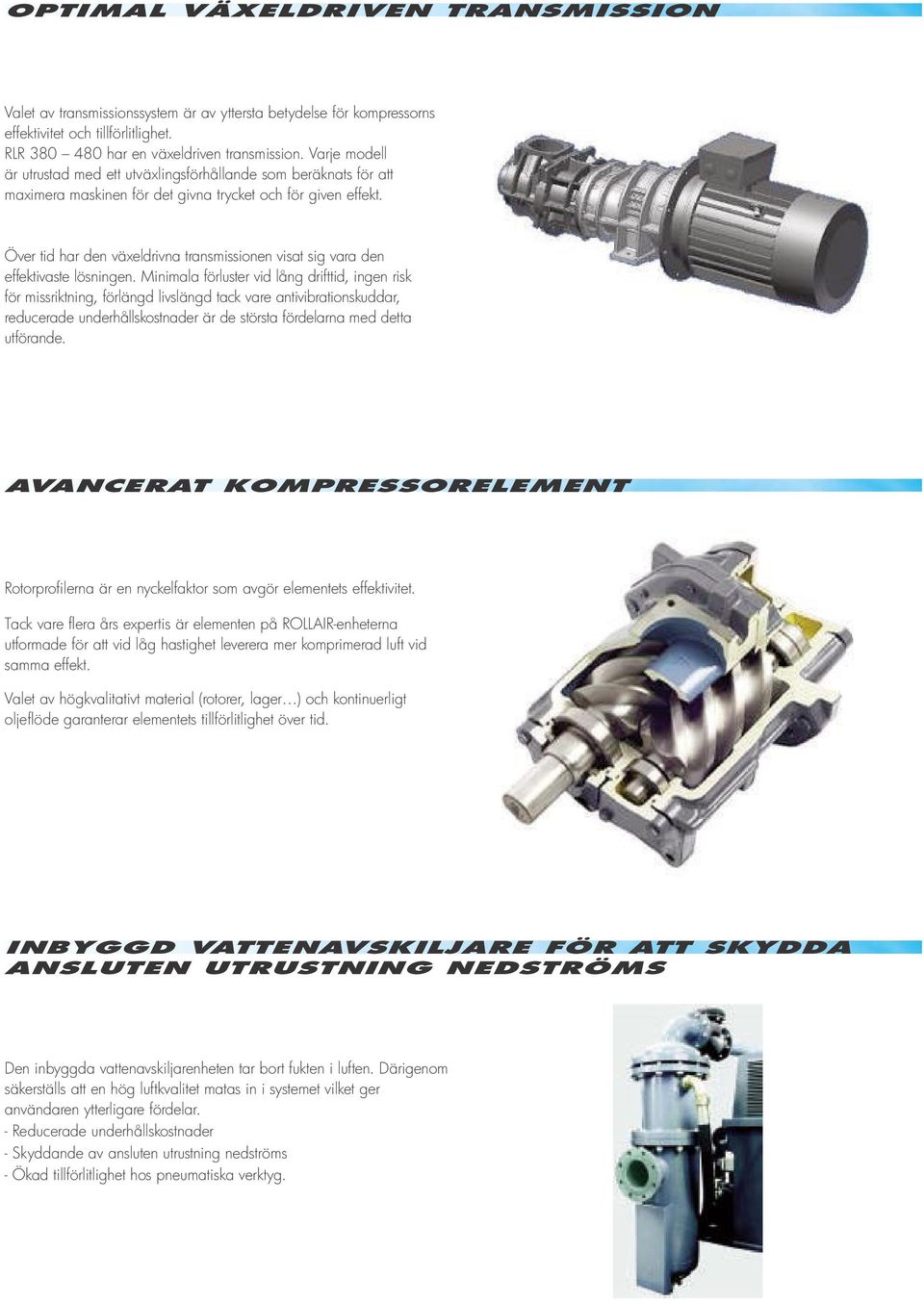

4 OPTIMAL VÄXELDRIVEN TRANSMISSION Valet av transmissionssystem är av yttersta betydelse för kompressorns effektivitet och tillförlitlighet. RLR har en växeldriven transmission. Varje modell är utrustad med ett utväxlingsförhållande som beräknats för att maximera maskinen för det givna trycket och för given effekt. Över tid har den växeldrivna transmissionen visat sig vara den effektivaste lösningen. Minimala förluster vid lång drifttid, ingen risk för missriktning, förlängd livslängd tack vare antivibrationskuddar, reducerade underhållskostnader är de största fördelarna med detta utförande. AVANCERAT KOMPRESSORELEMENT Rotorprofilerna är en nyckelfaktor som avgör elementets effektivitet. Tack vare flera års expertis är elementen på ROLLAIR-enheterna utformade för att vid låg hastighet leverera mer komprimerad luft vid samma effekt. Valet av högkvalitativt material (rotorer, lager ) och kontinuerligt oljeflöde garanterar elementets tillförlitlighet över tid. INBYGGD VATTENAVSKILJARE FÖR ATT SKYDDA ANSLUTEN UTRUSTNING NEDSTRÖMS Den inbyggda vattenavskiljarenheten tar bort fukten i luften. Därigenom säkerställs att en hög luftkvalitet matas in i systemet vilket ger användaren ytterligare fördelar. - Reducerade underhållskostnader - Skyddande av ansluten utrustning nedströms - Ökad tillförlitlighet hos pneumatiska verktyg.

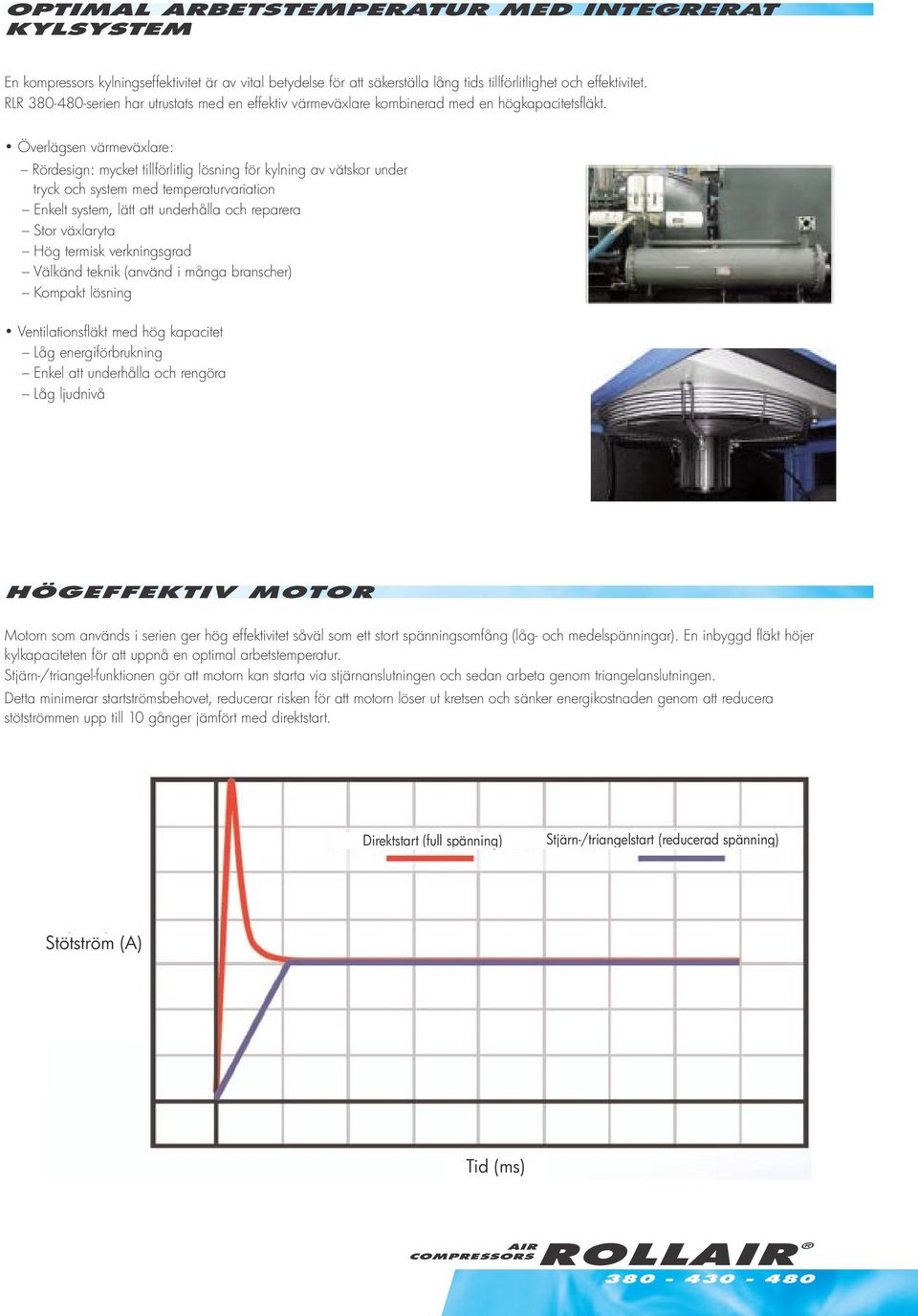

5 OPTIMAL ARBETSTEMPERATUR MED INTEGRERAT KYLSYSTEM En kompressors kylningseffektivitet är av vital betydelse för att säkerställa lång tids tillförlitlighet och effektivitet. RLR serien har utrustats med en effektiv värmeväxlare kombinerad med en högkapacitetsfläkt. Överlägsen värmeväxlare: Rördesign: mycket tillförlitlig lösning för kylning av vätskor under tryck och system med temperaturvariation Enkelt system, lätt att underhålla och reparera Stor växlaryta Hög termisk verkningsgrad Välkänd teknik (använd i många branscher) Kompakt lösning Ventilationsfläkt med hög kapacitet Låg energiförbrukning Enkel att underhålla och rengöra Låg ljudnivå HÖGEFFEKTIV MOTOR Motorn som används i serien ger hög effektivitet såväl som ett stort spänningsomfång (låg- och medelspänningar). En inbyggd fläkt höjer kylkapaciteten för att uppnå en optimal arbetstemperatur. Stjärn-/triangel-funktionen gör att motorn kan starta via stjärnanslutningen och sedan arbeta genom triangelanslutningen. Detta minimerar startströmsbehovet, reducerar risken för att motorn löser ut kretsen och sänker energikostnaden genom att reducera stötströmmen upp till 10 gånger jämfört med direktstart. Direktstart (full spänning) Stjärn-/triangelstart (reducerad spänning) Stötström (A) Tid (ms) AIR ROLLAIR COMPRESSORS

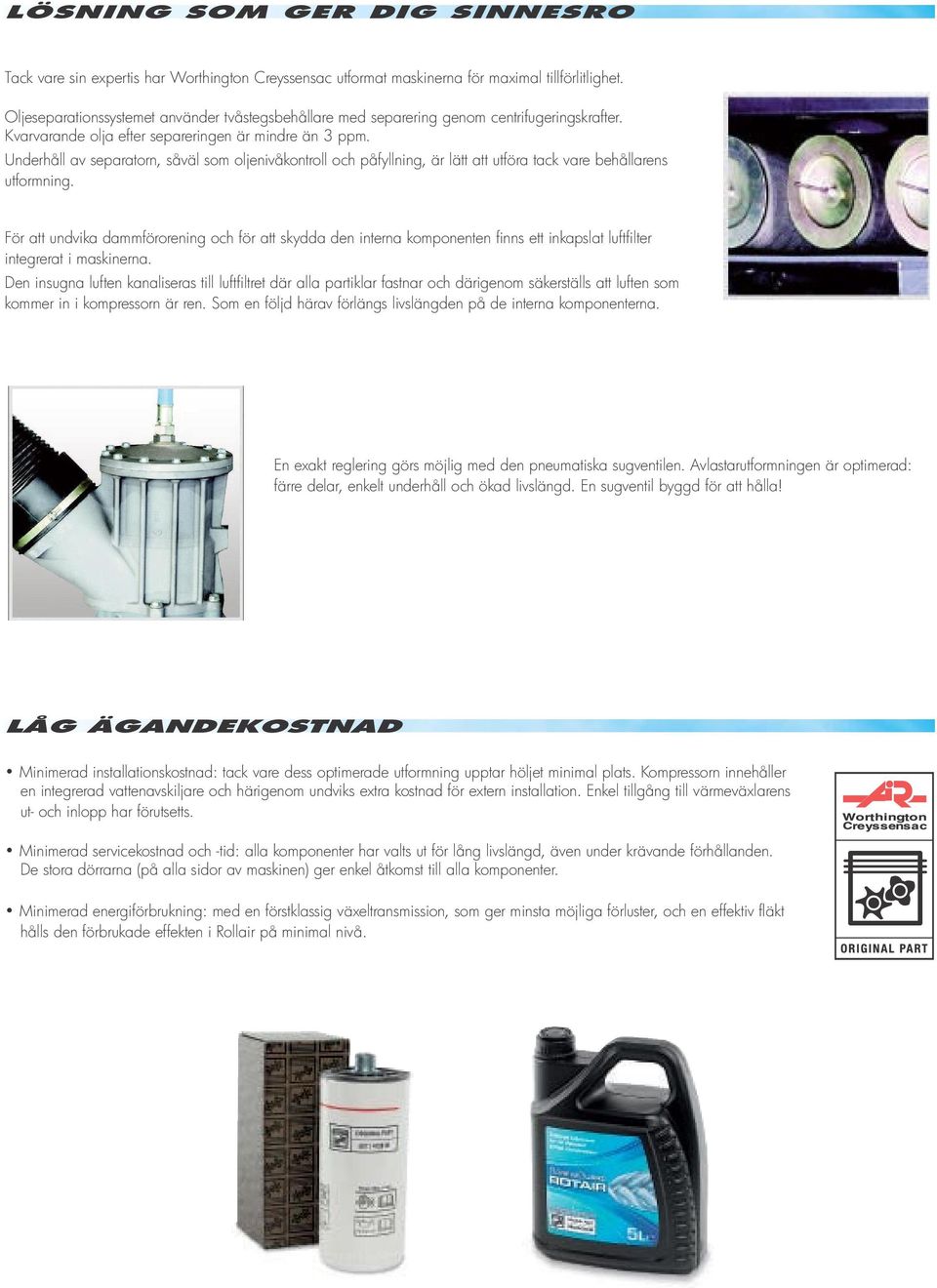

6 LÖSNING SOM GER DIG SINNESRO Tack vare sin expertis har Worthington Creyssensac utformat maskinerna för maximal tillförlitlighet. Oljeseparationssystemet använder tvåstegsbehållare med separering genom centrifugeringskrafter. Kvarvarande olja efter separeringen är mindre än 3 ppm. Underhåll av separatorn, såväl som oljenivåkontroll och påfyllning, är lätt att utföra tack vare behållarens utformning. För att undvika dammförorening och för att skydda den interna komponenten finns ett inkapslat luftfilter integrerat i maskinerna. Den insugna luften kanaliseras till luftfiltret där alla partiklar fastnar och därigenom säkerställs att luften som kommer in i kompressorn är ren. Som en följd härav förlängs livslängden på de interna komponenterna. En exakt reglering görs möjlig med den pneumatiska sugventilen. Avlastarutformningen är optimerad: färre delar, enkelt underhåll och ökad livslängd. En sugventil byggd för att hålla! LÅG ÄGANDEKOSTNAD Minimerad installationskostnad: tack vare dess optimerade utformning upptar höljet minimal plats. Kompressorn innehåller en integrerad vattenavskiljare och härigenom undviks extra kostnad för extern installation. Enkel tillgång till värmeväxlarens ut- och inlopp har förutsetts. Minimerad servicekostnad och -tid: alla komponenter har valts ut för lång livslängd, även under krävande förhållanden. De stora dörrarna (på alla sidor av maskinen) ger enkel åtkomst till alla komponenter. Minimerad energiförbrukning: med en förstklassig växeltransmission, som ger minsta möjliga förluster, och en effektiv fläkt hålls den förbrukade effekten i Rollair på minimal nivå.

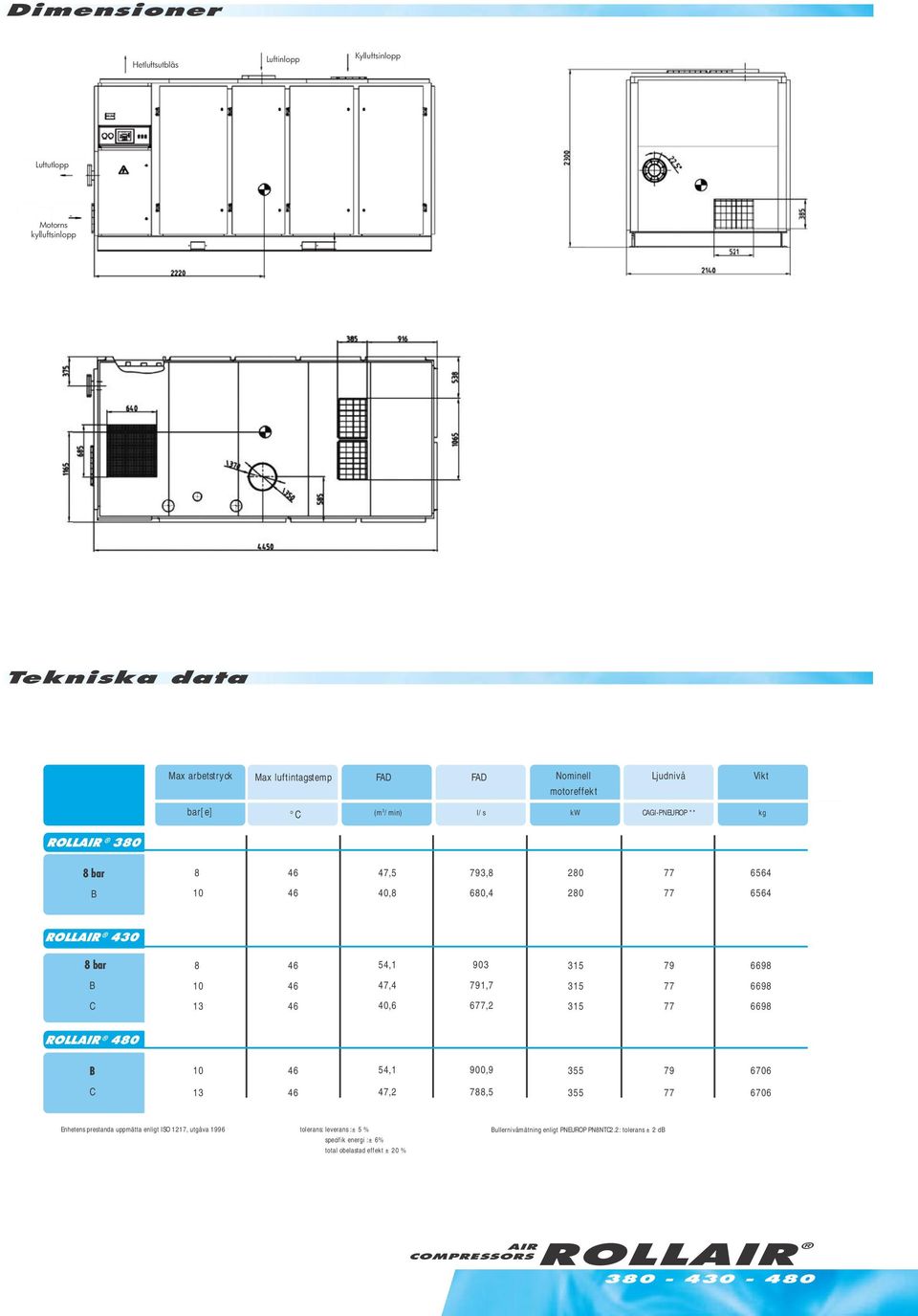

7 Dimensioner Hetluftsutblås Luftinlopp Kylluftsinlopp Luftutlopp Motorns kylluftsinlopp Tekniska data Max arbetstryck bar[e] Max luftintagstemp FAD FAD Nominell motoreffekt C (m 3 /min) l/s kw Ljudnivå CAGI-PNEUROP ** Vikt kg ROLLAIR bar B ,5 40,8 793,8 680, ROLLAIR bar B C ,1 47,4 40, ,7 6, ROLLAIR 480 B C ,1 47,2 900,9 788, Enhetens prestanda uppmätta enligt ISO 1217, utgåva 1996 tolerans: leverans :± 5 % specifik energi :± 6% total obelastad effekt ± 20 % Bullernivåmätning enligt PNEUROP PN8NTC2.2: tolerans ± 2 db AIR ROLLAIR COMPRESSORS

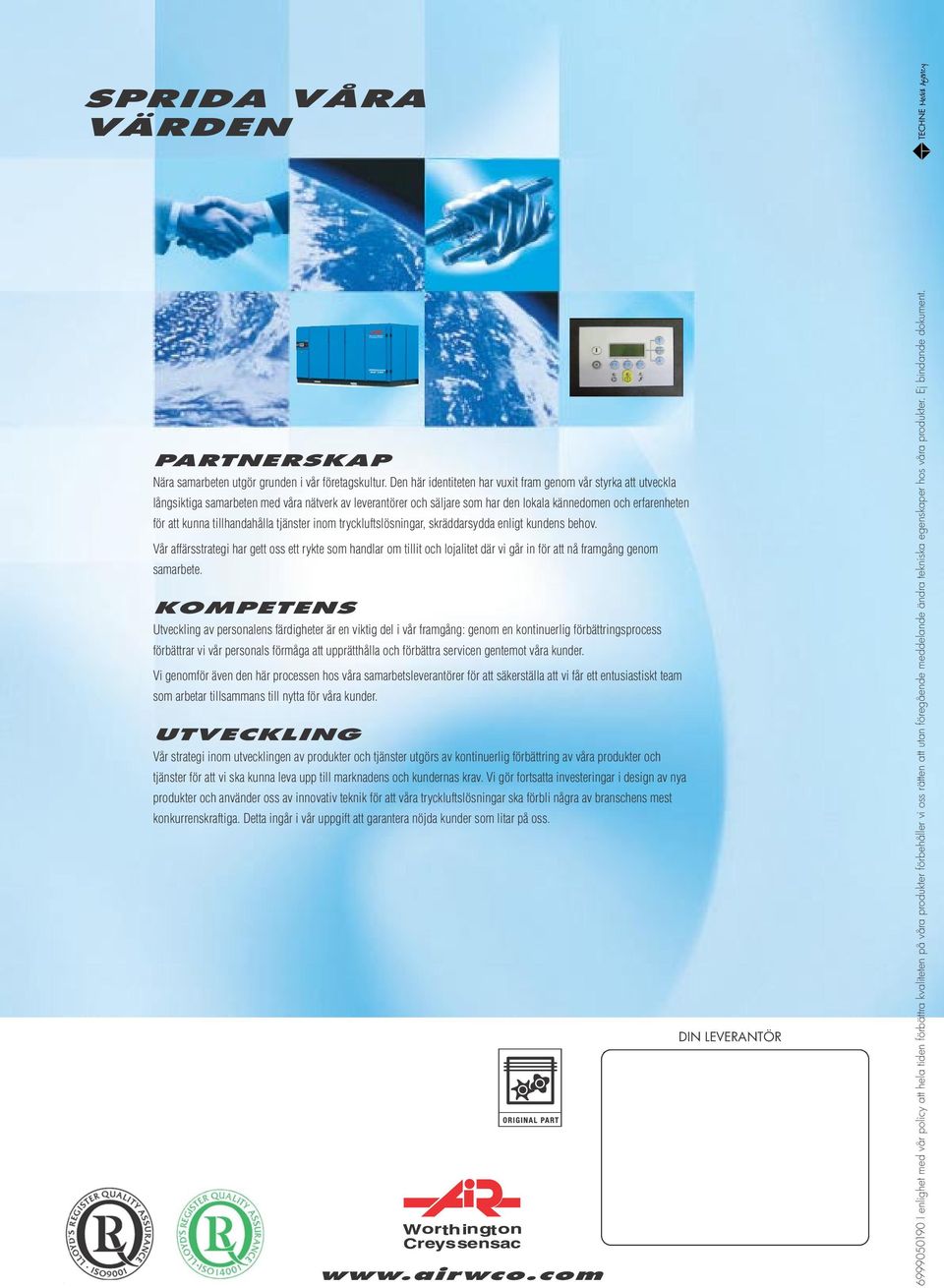

8 SPRIDA VÅRA VÄRDEN TECHNE PARTNERSKAP Nära samarbeten utgör grunden i vår företagskultur. Den här identiteten har vuxit fram genom vår styrka att utveckla långsiktiga samarbeten med våra nätverk av leverantörer och säljare som har den lokala kännedomen och erfarenheten för att kunna tillhandahålla tjänster inom tryckluftslösningar, skräddarsydda enligt kundens behov. Vår affärsstrategi har gett oss ett rykte som handlar om tillit och lojalitet där vi går in för att nå framgång genom samarbete. KOMPETENS Utveckling av personalens färdigheter är en viktig del i vår framgång: genom en kontinuerlig förbättringsprocess förbättrar vi vår personals förmåga att upprätthålla och förbättra servicen gentemot våra kunder. Vi genomför även den här processen hos våra samarbetsleverantörer för att säkerställa att vi får ett entusiastiskt team som arbetar tillsammans till nytta för våra kunder. UTVECKLING Vår strategi inom utvecklingen av produkter och tjänster utgörs av kontinuerlig förbättring av våra produkter och tjänster för att vi ska kunna leva upp till marknadens och kundernas krav. Vi gör fortsatta investeringar i design av nya produkter och använder oss av innovativ teknik för att våra tryckluftslösningar ska förbli några av branschens mest konkurrenskraftiga. Detta ingår i vår uppgift att garantera nöjda kunder som litar på oss. DIN LEVERANTÖR I enlighet med vår policy att hela tiden förbättra kvaliteten på våra produkter förbehåller vi oss rätten att utan föregående meddelande ändra tekniska egenskaper hos våra produkter. Ej bindande dokument.
