DRILLAIR Y35/V39. Fully empowered

Transkript

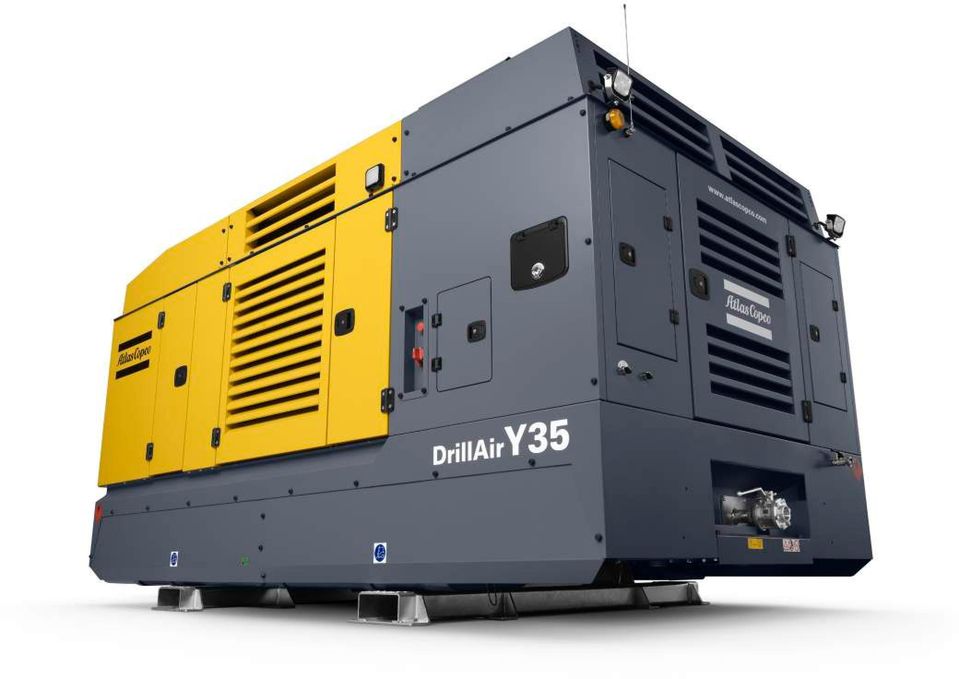

1 DRILLAIR Y35/V39 Fully empowered

2

3 4 SKÄL att investera i en DrillAir Y35 3 I DrillAir Y35/V % 2,2 Att borra 500 meter per dag är fullt möjligt med DrillAir Y35. Två 4,5-tums geotermiska brunnar kan slutföras på endast en dags borrning (1). En lastbil kan frakta såväl kompressorn som riggen tack vare den 4,1 meter korta kompressorramen. DrillAir Y35 är 100 % lämpad för hållbara projekt, tack vare att den uppfyller utsläppskraven enligt steg IV. DrillAir Y35 förbrukar mindre än 2,2 liter bränsle per borrmeter (1). (1) Beroende på olika driftsparametrar. Kontakta en Atlas Copco-representant för detaljerad information.

4

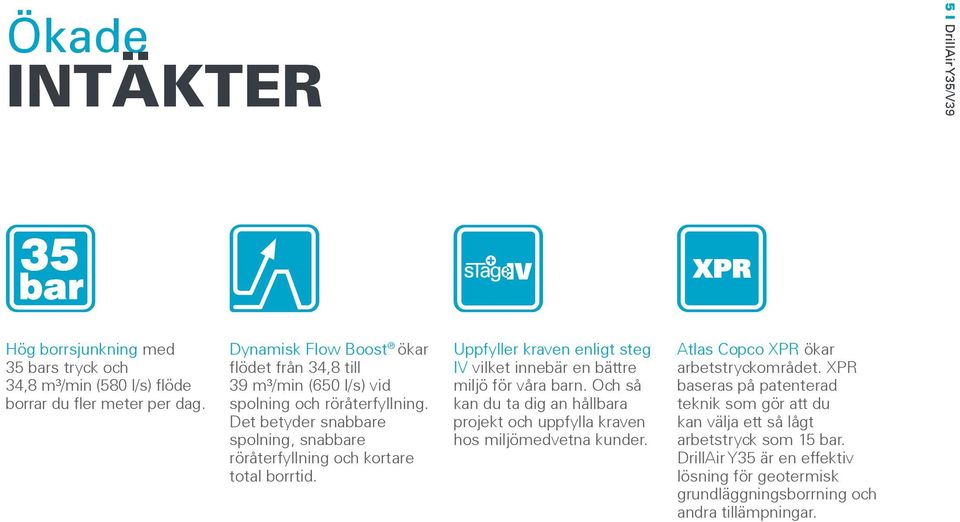

5 Ökade INTÄKTER 5 I DrillAir Y35/V39 Hög borrsjunkning med 35 bars tryck och 34,8 m³/min (580 l/s) flöde borrar du fler meter per dag. Dynamisk Flow Boost ökar flödet från 34,8 till 39 m³/min (650 l/s) vid spolning och röråterfyllning. Det betyder snabbare spolning, snabbare röråterfyllning och kortare total borrtid. Uppfyller kraven enligt steg IV vilket innebär en bättre miljö för våra barn. Och så kan du ta dig an hållbara projekt och uppfylla kraven hos miljömedvetna kunder. Atlas Copco XPR ökar arbetstryckområdet. XPR baseras på patenterad teknik som gör att du kan välja ett så lågt arbetstryck som 15 bar. DrillAir Y35 är en effektiv lösning för geotermisk grundläggningsborrning och andra tillämpningar.

6

7 MINSKADE KOSTNADER för bränsle och transport 7 I DrillAir Y35/V39 Kombinationen av DrillAirXpert, Atlas Copcos skruvelement och en Scania-motor levererar hög effektivitet i ett brett spektra av tryck och flöden. När du borrar med 35 bars tryck avverkar du fler meter per timme. Trots att förbrukningen per timme ökar, så minskar kostnaden per meter. Fälttester visar på en genomsnittlig förbrukning på 2 liter per meter (2). En lastbil räcker för såväl kompressorn som riggen, tack vare den 4,1 meter korta ramen på DrillAir Y35, vilket bidrar till att minimera transportkostnaderna. (2) Beroende på olika driftsparametrar. Kontakta en Atlas Copco-representant för detaljerad information.

8

9 MINSKADE KOSTNADER för underhåll och reparation 9 I DrillAir Y35/V39 Scania Underhålls- och reparationskostnaderna är nu förutsägbara. Standardgarantin omfattar delar i två år eller timmar (det som först uppnås) (3). En standardgaranti kan som tillval förlängas i ytterligare 2 år eller timmar, vilket minskar risken för oväntade utgifter upp till 4 år eller timmar (beroende på vilket som kommer först) (3) från idrifttagande. Scania-motorerna är konstruerade för maximal drifttid. Det modulära produktsystemet och den effektiva logistiken ger dig enastående tillgång till delar. Scania-nätverket omfattar mer än verkstäder och över 370 industrimotorspecialister i Europa. Med tre lager skyddande lackering av huven, minimeras kostnaden för omlackering. Det översta lagret är en pulverlack på 100µm som skapar en barriär mot mekanisk åverkan. Ett primerlager på 100µm förhindrar korrosion från att tränga in under lacken. Och om lacken skulle skadas, så är stålet skyddat med ett Zincor-skikt. (3) Kontakta en Atlas Copco-representant för information om garantivillkor.

10

11 Högre restvärde, lägre värdeminskning SKYDDAR INVESTERINGEN 11 I DrillAir Y35/V39 Scania Både kompressorn och riggen ryms på en lastbil, tack vare den 4,1 meter korta ramen. Du behöver inte investera i ytterligare en lastbil. Huven kommer att hålla skicket länge, tack vare tre skyddande lacklager: Zincor, primer och pulverlack. Med en huv i gott skick blir kompressorns restvärde högre. Kompressorns restvärde avgörs i huvudsak av motorns återstående livslängd vid tidpunkten för inbyte. Scanias motorer är kända för sina suveräna prestanda och sin hållbarhet, med unika konstruktionslösningar som inbyggd oljerenare, saver ring och separata cylinderhuvuden, vilket sammantaget bidrar till den långa livslängden och avbrottsfria driften. DrillAir Y35 uppfyller utsläppskraven i steg IV, varför den i framtiden kommer att ha ett högre värde än motsvarande utrustning som klarar steg IIIA eller IIIB. Dessutom kräver inte DrillAir Y35 något partikelfilter, vilket betyder att denna komponents återstående livslängd inte behöver vägas in när du säljer kompressorn.

12

13 Högre LÖNSAMHET 13 I DrillAir Y35/V39 Tillval INTÄKTER BRÄNSLEUTG ARBETSKRAFT FÖRBRUKNINGSARTIKLAR TRANSPORTER UNDERHÅLL REPARATIONER VÄRDEMINSKNING VINST FÖRE SKATT Scania Tillval Standard

14 Y35: DEN BÄTTRE STEG IV-MOTORN kostnad Mer än Scaniaverkstäder i Europa Över 370 motorspecialister i Europa Eftersom Scanias steg IV-motorer inte behöver något partikelfilter så kan du stryka den utgiften.

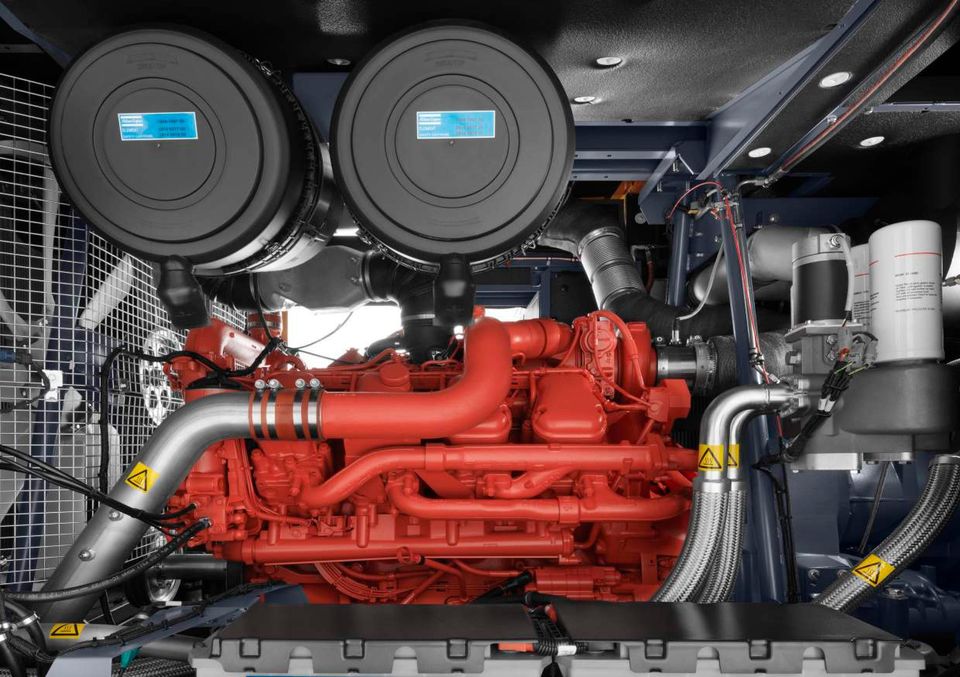

15 SCANIA Steg IV är en utsläppsstandard för anläggningsmotorer som introducerade i Europa i januari Motorer som uppfyller kraven i steg IV MINSKAR UTSLÄPPEN AV NO X OCH PARTIKLAR TILL NÄRA NOLL. Kompressorer med motorer som uppfyller kraven i äldre standarder får fortfarande användas, men kraven på företag ökar hela tiden när det gäller att minimera miljöpåverkan. Därför gäller det att använda kompressorer som uppfyller de senaste utsläppskraven. 15 I DrillAir Y35/V39 SCANIA STEG IV Scania är Atlas Copcos viktigaste partner när det gäller att uppfylla kraven i steg IV-standarden för våra högtryckskompressorer. Scanias steg IV-tekniklösningar är enkla att hantera, mycket tillförlitliga och påverkar inte motorns vridmoment eller effekt. Scania använder avgasåtercirkulation (EGR) och selektiv katalytisk reduktion (SCR) vilket eliminerar behovet av partikelfilter. Genom insprutning av en ureabaserad tillsats, AdBlue/DEF (dieselavgasvätska), i efterbehandlingssystemet, sker en kemisk reaktion som omvandlar den skadliga kväveoxiden (NOx) till diatomiskt kväve (N2) och vatten. DRILLAIR Y35-MOTOR DrillAir Y35 är utrustad med en 16-liters, 8-cylindrig Scania DC16-motor, som levererar en effekt av 478 kw. Tack vare den kompakta utformningen med V8-motor och SCRmodul, är totallängden för DrillAir Y35 endast 4,1 m. Det betyder att den får plats på en lastbil, precis som den tidigare DrillAir-modellen. LOKAL SUPPORT Scania-nätverket omfattar mer än verkstäder i Europa: Alla kan nås inom två timmar, från din arbetsplats. Varje återförsäljare har en servicebil som kan ge service på plats.

16 Funktioner och tillval DrillAir Y35 Funktioner: Okomplicerad användning med extern batteriströmställare och åtkomst till kompressorns oljenivå Lättåtkomligt, centralt avtappningssystem och utloppskulventil Lättanvänd med Xcstyrenhet Borra mer än 700 meter, med AdBlue-tank på 70 l (4) Andra funktioner: Efterkylare, vattenavskiljare och shuntventil; 500 timmars serviceintervall för motorn; Oiltronix ; tryckströmställare; trestegs bränslefiltersystem med vattenavskiljare; spillfri ram; bränsletankar på l, tillräckligt för att borra 500 meter på en dag (4) ; Certifierad integrerad gnistfångare Andra tillval: Kallstart; XPR; vagnunderrede Tillval Förvärm kompressorn precis när det behövs genom att fjärraktivera förvärmaren från din smartphone Förstärkt säkerhet med brandbekämpningssystem av vätsketyp Enkel användning och minskad bränsleförbrukning med fjärrkontroll Säker användning med yttre lysdiodbelysning

17 (4) Beroende på olika driftsparametrar. Kontakta en Atlas Copco-representant för detaljerad information.

18

19 4 SAKER som gör skillnad 19 I DrillAir Y35/V39 XRYS577 Y35 Längd (utan underrede) Minimalt tryck Huvlackering Motor 4,5m 22 bar 2 lager: μm Steg IIIA Caterpillar C18, 6 radmotor (18 l, 429 kw) 4,1m 15 bar (5) 3 lager: μm Steg IV Scania DC16, V8 (16 l, 478 kw) Bränsleförbrukning med 75 % belastning vid 35 bar 84,4 l/h 72,3 l/h (5) Med tillvalet XPR-system

20 20 I DrillAir Y35/V39

21 TEKNISKA DATA Y35 V39 Tryckområde bar Utökat tryckområde (med XPR- TILLVALET) bar NA Nominellt flöde m³/min (l/s) 34,8 (580) vid 35 bar 39,3 (656) vid 25 bar Flöde i boost-läge för dynamiskt flöde m³/min (l/s) max. 39,0 (650) vid 22 bar 43,3 (722) vid 17 bar Motorns varvtalsområde varv/min Motormärke Scania DC16 V8 Scania DC16 V8 Överensstämmelse med utsläppsnivåer Steg IV Steg IV Motoreffekt (DIN 627 1) kw AdBlue-tankens volym l I DrillAir Y35/V39 MÅTT OCH BRÄNSLEVOLYM VAGN STÖDMONTERAD HÖGHASTIGHETSSLÄP Mått m 6,2x2,2x2,5 4,1x2,2x2,5 6,9x2,4x3,1 Bränsletankens volym l Vikt (exkl. bränsle, AdBlue) kg Vikt (inkl. bränsle, AdBlue) kg STANDARDFUNKTIONER TILLVAL DrillAirXpert Arbetsbelysning Efterkylare och vattenavskiljare Utökat tryckområde (XPR) OilTronix Fjärrkontroll V-spårkulventil Förvärmare med GSM-start 3-stegs bränslefiltrering Kallstartsutrustning 3 lagers rostskydd Säkerhetsstoppventil Extern batteriströmställare Automatiskt brandsläckningssystem Manuell brandsläckare

22 VI STÅR FÖR HÅLLBAR PRODUKTIVITET Vi tar ansvar gentemot våra kunder, miljön och människorna omkring oss. Vi skapar prestanda som ger varaktiga resultat. Det är vad vi kallar hållbar produktivitet Tryckt i Belgien Kan ändras utan förgående meddelande. Copyright 2015, Atlas Copco Airpower n.v., Wilrijk, Belgien.
