1 Atlas Copco Varmregenererade adsorptionstorkar BD l/s

2 Full kapacitet, fullt ansvar Atlas Copco levererar tryckluft av högsta kvalitet så att du som kund får ut maximalt av kärnverksamheten. Du väljer ur vårt breda sortiment av produkter och skapar ett komplett tryckluftssystem från den plats där tryckluften genereras till den plats där den ska användas, helt och hållet anpassat efter dina behov. Samtliga Atlas Copcos produkter har utvecklats för att fungera tillsammans på ett smidigt sätt med bästa möjliga tillförlitlighet och energieffektivitet. Därmed kan Atlas Copco ta fullt ansvar för ditt tryckluftssystem och garantera att det är det bästa i sin klass. Tack vare vår närvaro i över 150 länder kan vi också erbjuda en oöverträffad service globalt och kontinuerligt förbättra och underhålla ditt tryckluftssystem. Med 100 års erfarenhet i ryggen kan Atlas Copco erbjuda den absolut bästa kvaliteten och effektiviteten. Vårt mål är att vara din första tanke och ditt första val, First in Mind First in Choice. Därför kommer Atlas Copcos nytänkande aldrig att upphöra. Vi strävar efter att alltid motsvara och överträffa våra kunders förväntningar. Vi kommer alltid att samarbeta med dig och ta fram den kvalitetsluftlösning som driver din verksamhet på bästa sätt. Vi strävar efter att förbättra din produktivitet genom samverkan och innovation.

3 BD, branschstandard för adsorptionstorkar Ren och torr tryckluft med en garanterad daggpunkt (ner till -70 C) är oumbärlig för att ge kraft i en intensiv produktionsmiljö. Obehandlad tryckluft som innehåller fukt, aerosoler och smutspartiklar utgör en potentiell risk och kan skada luftsystemet och slutprodukten. Atlas Copcos BD-adsorptionsstorkar med inbyggda, unika, patenterade tekniska innovationer och energibesparande funktioner levererar den rena, torra luft du behöver för att förlänga driftstiden för utrustningen och säkerställa kvaliteten på slutprodukten. ALLTID TORR LUFT Torkmedlet silikagel med lång livslängd och hög adsorptionskapacitet. Helautomatisk drift. Optimal luftspridning över torkbädden. Tillförlitlig, kontinuerlig torkprocess. Fullständigt sortiment som är anpassat till kompressorinstallationen. Garanterad daggpunkt på -40 C/-40 F eller -70 C/-100 F. För- och efterfilter* Minimitryckventil* Dynamisk kontroll Sonic-munstycke* Litet tryckfall Elektronikon Behållarisolering* ENKEL INSTALLATION, FULLÄNDAD DESIGN, PLUG & PLAY Levererad komplett och färdig att använda med alla anslutningsdelar. Extra för- och efterfilter, fabriksförberedd (monterad). Gaffeltrucksuttag och lyftöglor. AVANCERAD KONTROLL- OCH ÖVERVAKNINGSLÖSNING Högtekniska lösningar som ökar effektiviteten. Garanterat maximal drifttid och tillförlitlighet. Övervakning med ES-system. Fjärrövervakning ENERGIEFFEKTIVITET I TOPPKLASS Litet tryckfall sparar kompressorkraft. Termostatstyrd regenereringscykel. Inbyggda värmeelement (beroende på modell) ger energibesparingar upp till 15%. Energieffektivt torkmedel. Extra värmeisolering av torktorn. Låg energiförbrukning Daggpunktsstyrning** baserad på riktig daggpunktsmätning. * Tillbehör beroende på modell. ** Standard på BD

4 Konstant torr luft vid en garanterad daggpunkt Med hjälp av Atlas Copcos BD-lufttorkar som tar bort fukt från tryckluft med en tryckdaggpunkt ner till -70 C kan du eliminera systemfel, produktionsavbrott och dyra reparationsoch underhållskostnader Vatten till luftnätet per dag (liter) Flöde l/s kubikfot/min m 3 /h Vatten till luftnätet om ingen tork finns installerad DET TILLFÖRLITLIGA VALET Tryckluft som kommer in i luftnätet är alltid till 100 % mättad. Vid nedkylning kondenseras denna fukt och vållar skador på både tryckluftssystemet och de färdiga produkterna. Atlas Copco BD-adsorptionstorkar tar bort fukten fullständigt innan den kan orsaka någon skada. BD-torkarna garanterar en tillförlitlig process och oklanderliga slutprodukter genom att förse tryckluftssystemet med helt torr luft som har en tryckdaggpunkt på -40 C eller till och med -70 C. Genomsnittliga referensförhållanden Tryck: 7 bar(e) Relativ luftfuktighet: 60 % Omgivningstemperatur: 25 C EFFEKTIV VATTENAVSKILJNING Temperaturgivare Inbyggd uppvärmare* Sil i fullstorlek* Ljuddämpare Högkvalitetsventiler med pneumatiska ställdon Fläkt Torkmedel I två lager * Beroende på modell. 5 5 Båda tornen Två torn innehåller torkmedlet silikagel. Medan ett torn adsorberar fuktighet, reaktiveras det andra. Vänster torn Adsorptions-/torkningsfas: fuktig tryckluft strömmar uppåt genom silikagelpärlorna där fukten adsorberas. Höger torn Reaktiveringsfasen: fläkten suger in omgivningsluften och blåser den vidare till de inbyggda uppvärmarna. Den uppvärmda luften skickas genom det mättade torkmedlet och tvingar ut den adsorberade fukten. Efter regenereringen växlar funktionerna hos de båda tornen.

5 Tack vare en banbrytande avancerad teknik i BD-torkarna garanteras en daggpunkt på minst -40 C och minsta möjliga energiförbrukning. En teknik som sparar både tid och pengar genom hela produktionsprocessen. FÖR DIN SINNESRO Atlas Copcos omfattande kunnande och åratals erfarenhet av tryckluftslösningar ligger bakom BD-sortimentet av adsorptionstorkar som har testats med branschens strängaste metoder. Du kan alltid vara trygg. För att uppnå ISO och certifiering testar Atlas Copco torkarna noggrant under kontrollerade former. Som ett resultat av synergin med kompressorns produktanläggning kan Atlas Copco testa hela sortimentet av torkar med alla flöden. För att ytterligare minska alla typer av föroreningar i dina processer och skydda din utrustning tillhandahåller Atlas Copco ett fullt sortiment av tryckluftsfilter. En heltäckande kvalitetsluftslösning inom alla användningsområden. BYGGDA FÖR UTHÅLLIGHET Konstruerade med den senaste tekniken. Baserade på åratals omfattande forskning och utveckling. Tillverkade med industrins mest avancerade produktionslinje och produktionsmetoder. BD 100 BD 150 BD 185 BD 250 BD 300 BD 300 BD 390 BD 520 BD 780 BD 1050 BD 3000 BD 1400 BD 1800 BD 2400 BD 3000 Flöde (l/s) Extern uppvärmare Inbyggd uppvärmare

6 Överlägsna energi- och kostnadsbesparingar Du är tvingad att hålla igen på kostnaderna. Med Atlas Copcos torkmedelstorkar kan du göra stora energibesparingar, dygnet runt, varje dag, år efter år. Genom teknik som har nått helt nya nivåer innebär BD-torkarna maximala kostnadsbesparingar, och du kan genomföra en verkligt effektiv strategi för minskad energiförbrukning. Litet tryckfall Energieffektivt silikagel som torkmedel Dynamisk kontroll med daggpunktsberoende omkoppling DYNAMISK KONTROLL MED DAGGPUNKTSBEROENDE OMKOPPLING Endast när daggpunkten når en förinställd punkt växlar torken automatiskt torn. Det resulterar i en förlängning av torktiden och sparar mycket energi när torken inte körs på full effekt. Daggpunkten övervakas kontinuerligt och visas på torkens display. Tiden som behövs för regenerering baserat på slutet av temperaturprofilen i torkcykeln för regenererad luft fastställs exakt. Energiförluster elimineras. Energibesparingar ( /år) Spara energi när du använder torkmedlet silikagel Flöde l/s kubikfot/min m 3 /h ENERGIBESPARANDE I ALLA AVSEENDEN BD-torken har utformats för att ge hög torkeffekt och dra lite energi. Silikagel som har hög adsorptionsförmåga kräver mindre energi än andra torkmedel. Uppvärmningen är inbyggd vilket optimerar utnyttjandet av strålningseffekten, vilket sparar upp till 15% energi jämfört mot traditionella uppvärmare. Termostatkontrollen sparar ytterligare energi. Luftflödet fördelas jämnt över torkmedelsbädden och tryckluft används för kylning, vilket i sin tur minskar energiförbrukningen. Regenereringen sker motriktat mot adsorptionen vilket ger betydande energibesparingar och säker daggpunkt. Detta sparar upp till 50% energi jämfört mot när regenereringen sker i samma riktning som adsorptionen. Regenereringstemperaturer: Silikagel: 140 C, aktiverat aluminium: 175 C

7 Tekniska specifikationer och alternativ Inloppskapacitet FAD 7 bar(g) 100 psig Genomsnittlig effektförbrukning Tryckfall (filter ingår inte) BDtorkartyp Med filtrering Inlopps/ utloppsanslutningar Dimensioner Förfilter Efterfilter L B H L B H Vikt l/s kubikfot/min kw hp bar psi 1 µm 0,1 ppm 0,01 µm 0,01 ppm 1 µm 50 Hz: G/PN16 60 Hz: NPT/DN mm mm mm tum tum tum kg lbs (pund) BD ,2 2,97 0,20 2,9 DD120 PD120 DDp120 1½" ,2" 30,3" 67,7" BD ,3 4,4 0,20 2,9 DD150 PD150 DDp150 1½" ,2" 34,3" 69,7" BD ,5 4,7 0,20 2,9 DD175 PD175 DDp175 1½" ,2" 34,3" 69,7" BD ,8 6,5 0,20 2,9 DD280 PD280 DDp280 2" ,0" 37,6" 71,5" BD ,7 7,6 0,20 2,9 DD280 PD280 DDp280 2" ,1" 39,8" 73,0" BD ,9 13,2 0,17 2,5 PD390 (1) DDp390 (1) ,8" 46,3" 84,4" BD ,3 15,1 0,14 2,0 PD520 (1) DDp520 (1) ,0" 54,3" 86,8" BD ,1 0,16 2,3 PD780 (1) DDp780 (1) ,0" 58,7" 92,9" BD ,1 0,12 1,7 PD1050 (1) DDp1050 (1) ,6" 68,0" 96,3" BD ,5 43,5 0,10 1,5 PD1400 (1) DDp1400 (1) ,0" 69,7" 104,1" BD ,2 0,12 1,7 PD1800 (1) DDp1800 (1) ,9" 73,1" 108,3" BD ,3 0,13 1,9 PD2700 (1) DDp2700 (1) ,7" 80,4" 115,2" BD ,4 0,13 1,9 PD3150 (1) DDp3150 (1) ,6" 92,3" 117,2" Extern uppvärmare. Inbyggd uppvärmare. (1): Extra oljefilter (tillägg). Referensförhållanden* Luftinloppstryck efter filtrering 7 bar(g)/100 psig Maximalt luftinloppstryck för BD ,5 bar(g)/210 psig Maximalt luftinloppstryck för BD bar(g)/160 psig Inloppstemperatur för tryckluft 35 C/100 F Relativ luftfuktighet för inloppsluft 100 % Nominell tryckdaggpunkt -40 C/-40 F *För andra förhållanden än referensförhållanden, kontakta Atlas Copco. BD 3000 L: mm, 136,6" B: mm, 92,3" H: mm, 117,2" H Standard/tillägg L B Funktioner & alternativ BD BD Fjärrstyrd start/stopp standard standard Displaystatus och larm standard standard Spänningsfri larmkontakt standard standard Pneumatiskt kontrollerade ventiler standard standard Elektronikon -styrning standard standard Larm för lågt inloppstryck standard standard Gränslägesbrytare med alarm för säker drift standard standard Elektronisk daggpunktskontroll och omkoppling med alarmkontakt standard tillägg Tryckdaggpunkt -70 C/-100 F tillägg tillägg Filterpaket för ren processluft (inlopps- och utloppsfiltrering) standard tillägg Isolering av torktorn (levereras med tillägget -70 C/-100 F) tillägg tillägg Minimitryckventil standard tillägg Sonic-munstycke tillägg Tryckdaggpunkt (tillägg) -70 C En extremt låg daggpunkt genom hela cykeln uppnås med hjälp av tre åtgärder: torkmedel av typen molecular sieves, behållarisolering och trestegsgenerering. Den senare optimerar effektiviteten genom att använda både omgivningsluft och tryckluft för regenerering vilket minimerar energiförbrukningen. De isolerade kärlen sparar ytterligare energi. Sonic-munstycke (tillägg på BD ) När du integrerar en torkmedelstork i ett stort luftnät rekommenderar vi att du skyddar torken och torkmedlet mot extra volymetriskt flöde. Det är särskilt viktigt för kritiska användningsområden och kompressorinstallationer. Den smarta lösningen är att montera ett sonic-munstycke för att undvika att torkmedlet skadas eller att torken fungerar dåligt. Filterpaket för ren processluft (standard på BD ) DD/PD-förfilter tar bort vatten och oljeaerosoler till 0,01 mg/m 3 (0,01 ppm) och partiklar ner till 0,01 mikron. DDp-efterfilter tar bort partiklar ner till 1 mikron (3-stegsfiltrering standard på BD ). Filter och rör medföljer med flera inlopps- och utloppsanslutningar. Det förenklar installationen och sparar golvutrymme. De förmonterade PD- och DDp-filtrena levereras med tryckfallsmanometrar som anger om ett element måste bytas ut. Minimitryckventil (standard på BD ) Skyddar torken från ett onödigt högt flöde när luftbehovet är för högt. En för hög lufthastighet kan märkbart förkorta torkmedlets livslängd eller till och med skada torkmedlet. Minimitryckventilen är ett extra skydd för torken och torkmedlet.

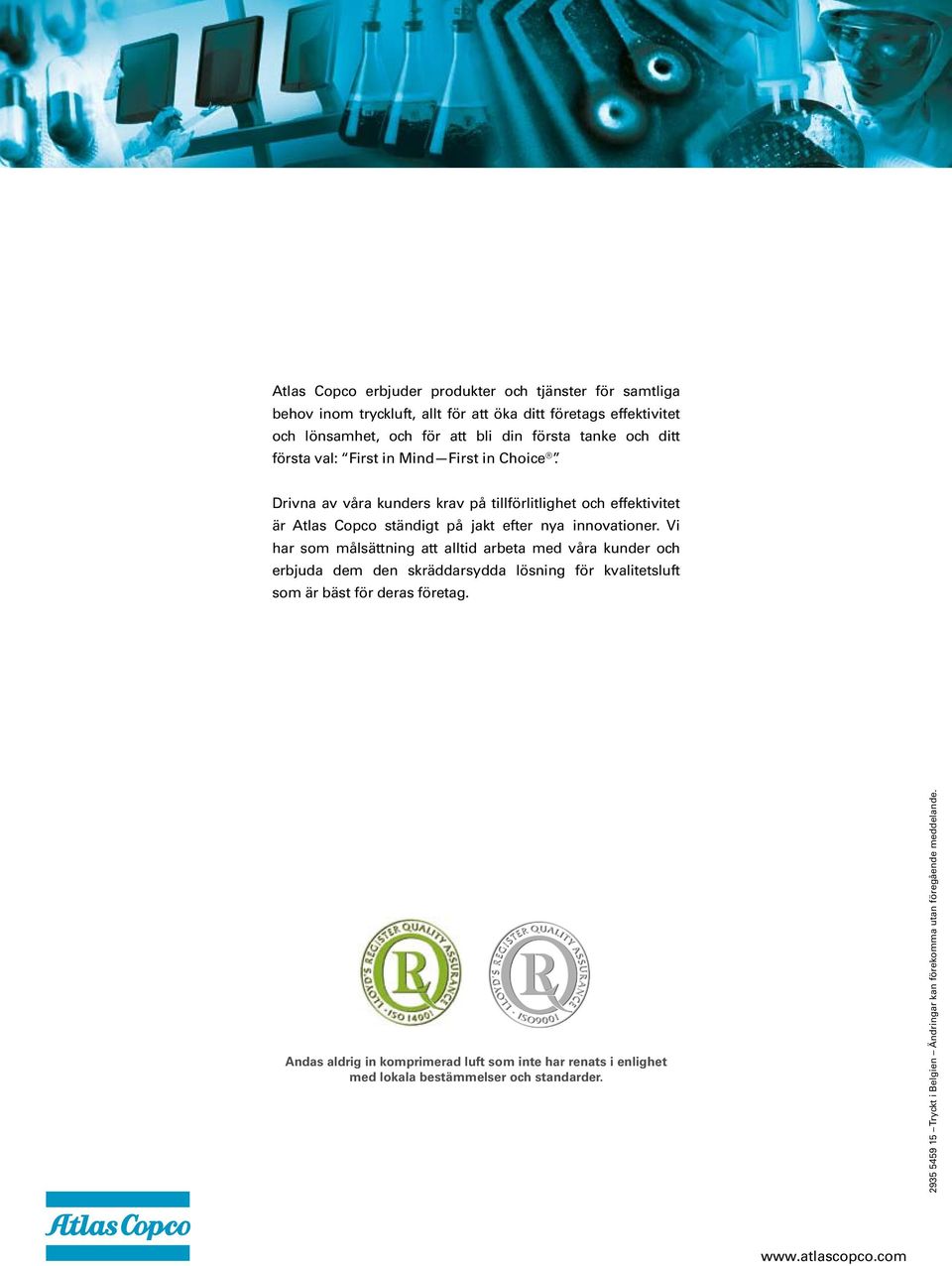

8 Atlas Copco erbjuder produkter och tjänster för samtliga behov inom tryckluft, allt för att öka ditt företags effektivitet och lönsamhet, och för att bli din första tanke och ditt första val: First in Mind First in Choice. Drivna av våra kunders krav på tillförlitlighet och effektivitet är Atlas Copco ständigt på jakt efter nya innovationer. Vi har som målsättning att alltid arbeta med våra kunder och erbjuda dem den skräddarsydda lösning för kvalitetsluft som är bäst för deras företag. Andas aldrig in komprimerad luft som inte har renats i enlighet med lokala bestämmelser och standarder Tryckt i Belgien Ändringar kan förekomma utan föregående meddelande.
