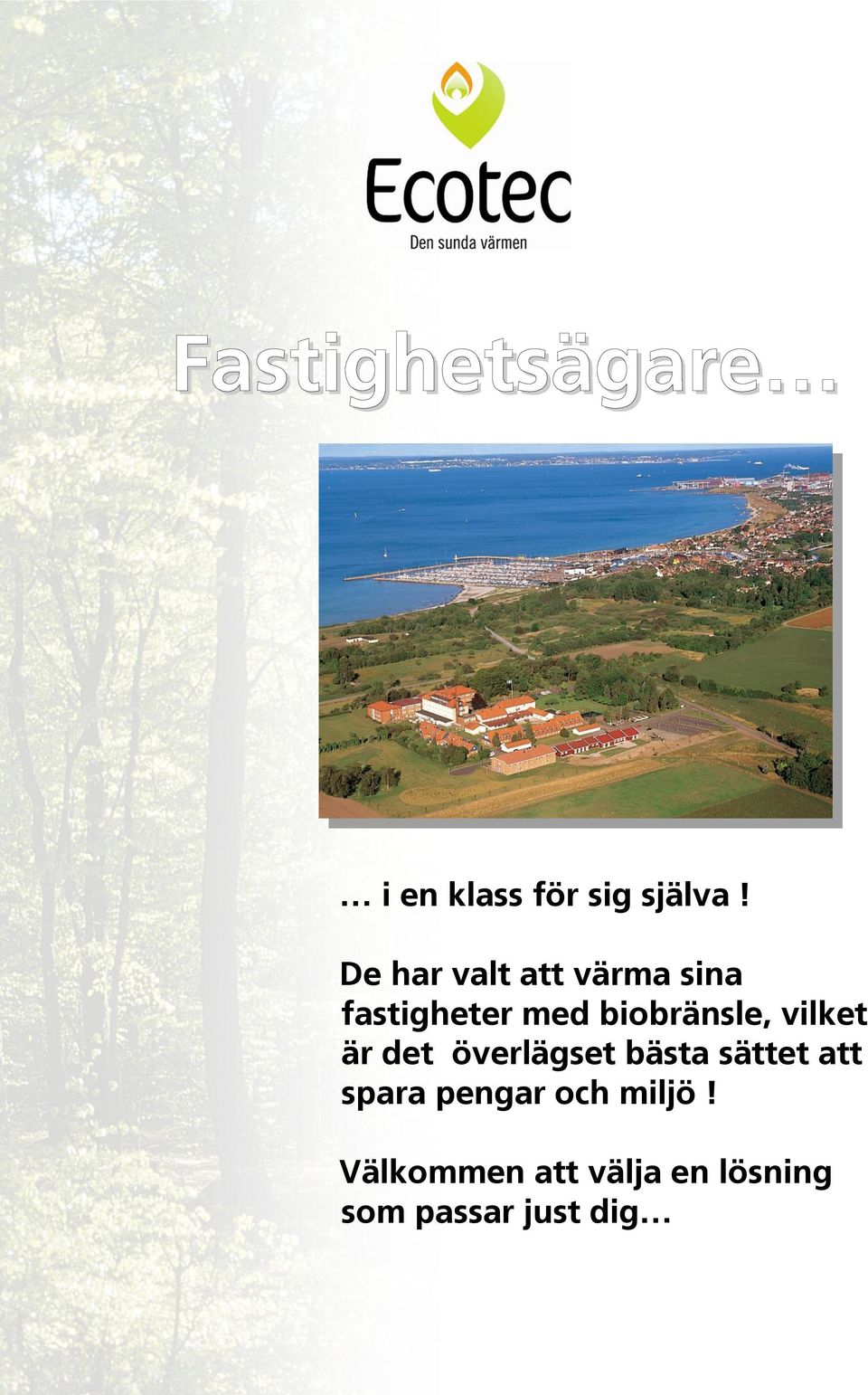

1 Fastighetsägare i en klass för sig själva! De har valt att värma sina fastigheter med biobränsle, vilket är det överlägset bästa sättet att spara pengar och miljö! Välkommen att välja en lösning som passar just dig

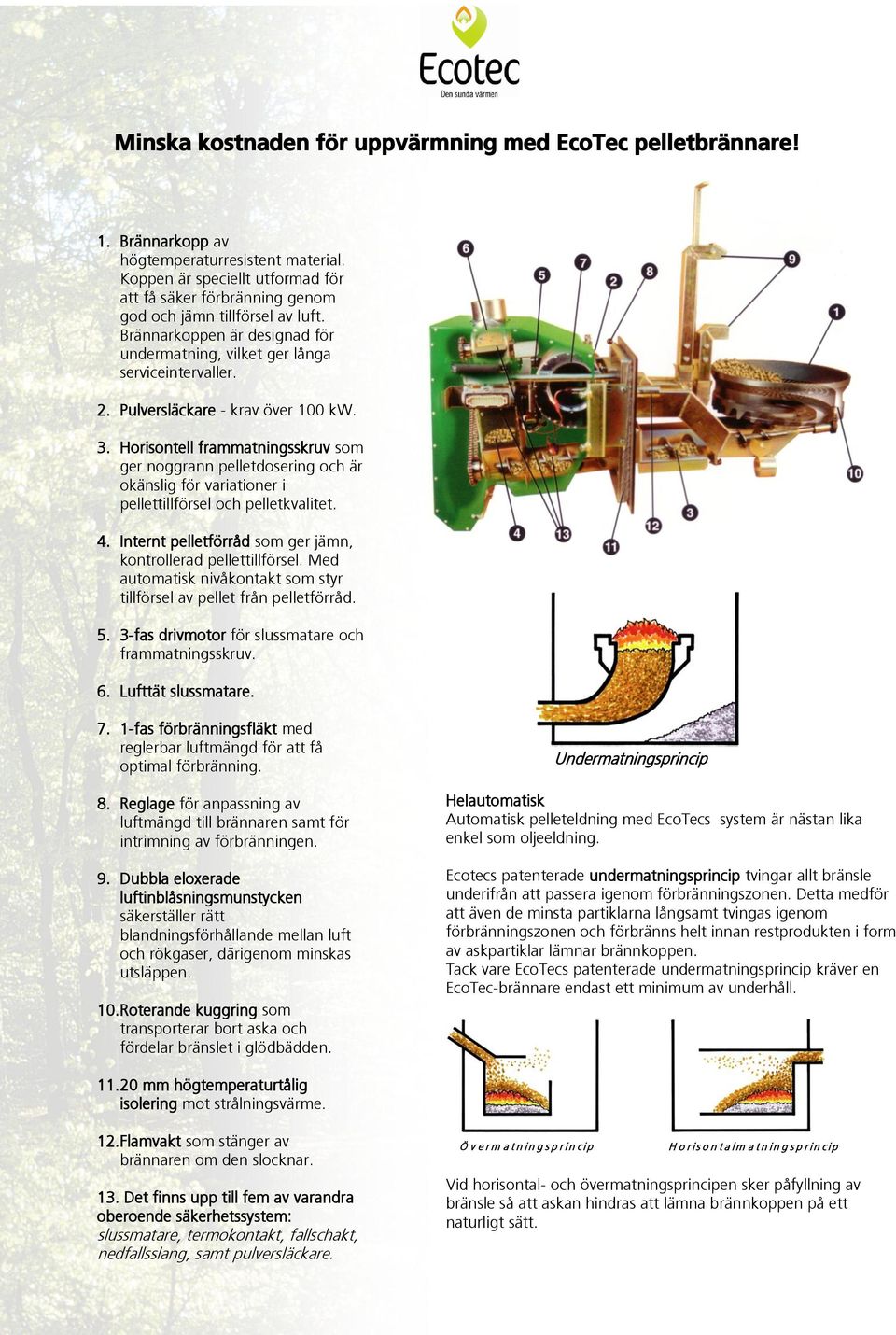

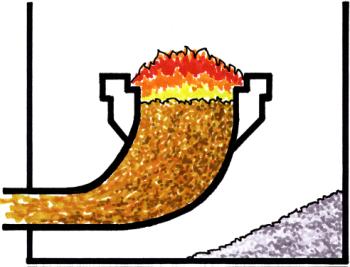

2 Minska kostnaden för uppvärmning med EcoTec pelletbrännare! 1. Brännarkopp av högtemperaturresistent material. Koppen är speciellt utformad för att få säker förbränning genom god och jämn tillförsel av luft. Brännarkoppen är designad för undermatning, vilket ger långa serviceintervaller. 2. Pulversläckare - krav över 100 kw. 3. Horisontell frammatningsskruv som ger noggrann pelletdosering och är okänslig för variationer i pellettillförsel och pelletkvalitet. 4. Internt pelletförråd som ger jämn, kontrollerad pellettillförsel. Med automatisk nivåkontakt som styr tillförsel av pellet från pelletförråd fas drivmotor för slussmatare och frammatningsskruv. 6. Lufttät slussmatare fas förbränningsfläkt med reglerbar luftmängd för att få optimal förbränning. 8. Reglage för anpassning av luftmängd till brännaren samt för intrimning av förbränningen. 9. Dubbla eloxerade luftinblåsningsmunstycken säkerställer rätt blandningsförhållande mellan luft och rökgaser, därigenom minskas utsläppen. 10. Roterande kuggring som transporterar bort aska och fördelar bränslet i glödbädden. Undermatningsprincip Helautomatisk Automatisk pelleteldning med EcoTecs system är nästan lika enkel som oljeeldning. Ecotecs patenterade undermatningsprincip tvingar allt bränsle underifrån att passera igenom förbränningszonen. Detta medför att även de minsta partiklarna långsamt tvingas igenom förbränningszonen och förbränns helt innan restprodukten i form av askpartiklar lämnar brännkoppen. Tack vare EcoTecs patenterade undermatningsprincip kräver en EcoTec-brännare endast ett minimum av underhåll mm högtemperaturtålig isolering mot strålningsvärme. 12. Flamvakt som stänger av brännaren om den slocknar. 13. Det finns upp till fem av varandra oberoende säkerhetssystem: slussmatare, termokontakt, fallschakt, nedfallsslang, samt pulversläckare. Ö v e r m a t n i n g s p r i n c i p H o r i s o n t a l m a t n i n g s p r i n c i p Vid horisontal- och övermatningsprincipen sker påfyllning av bränsle så att askan hindras att lämna brännkoppen på ett naturligt sätt.

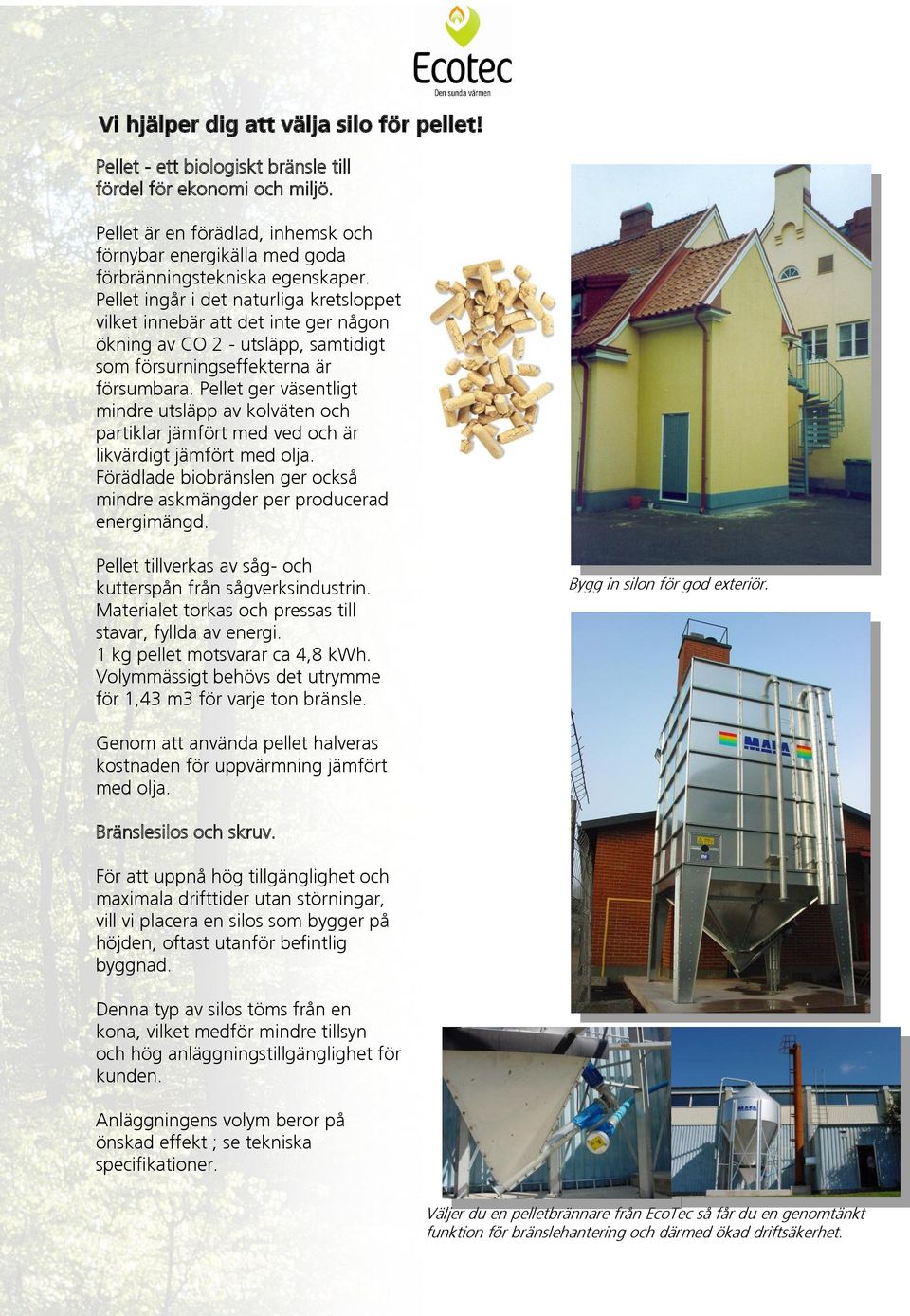

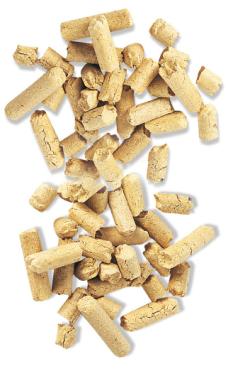

3 Vi hjälper dig att välja silo för pellet! Pellet - ett biologiskt bränsle till fördel för ekonomi och miljö. Pellet är en förädlad, inhemsk och förnybar energikälla med goda förbränningstekniska egenskaper. Pellet ingår i det naturliga kretsloppet vilket innebär att det inte ger någon ökning av CO 2 - utsläpp, samtidigt som försurningseffekterna är försumbara. Pellet ger väsentligt mindre utsläpp av kolväten och partiklar jämfört med ved och är likvärdigt jämfört med olja. Förädlade biobränslen ger också mindre askmängder per producerad energimängd. Pellet tillverkas av såg- och kutterspån från sågverksindustrin. Materialet torkas och pressas till stavar, fyllda av energi. 1 kg pellet motsvarar ca 4,8 kwh. Volymmässigt behövs det utrymme för 1,43 m3 för varje ton bränsle. Bygg in silon för god exteriör. Genom att använda pellet halveras kostnaden för uppvärmning jämfört med olja. Bränslesilos och skruv. För att uppnå hög tillgänglighet och maximala drifttider utan störningar, vill vi placera en silos som bygger på höjden, oftast utanför befintlig byggnad. Denna typ av silos töms från en kona, vilket medför mindre tillsyn och hög anläggningstillgänglighet för kunden. Anläggningens volym beror på önskad effekt ; se tekniska specifikationer. Fyllning av förrådet sker med en bulkbil som via en slang blåser in pellet i förrådet. Därifrån leds pellet via skruv till EcoTec brännaren. Väljer du en pelletbrännare från EcoTec så får du en genomtänkt funktion för bränslehantering och därmed ökad driftsäkerhet.

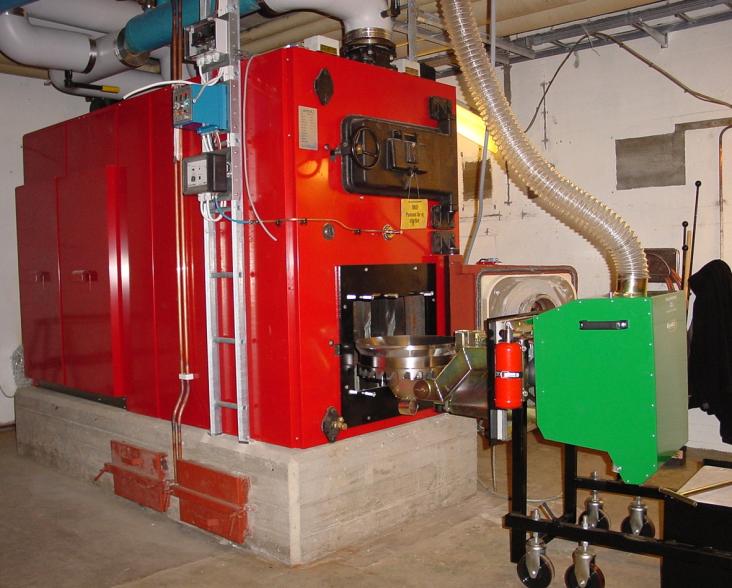

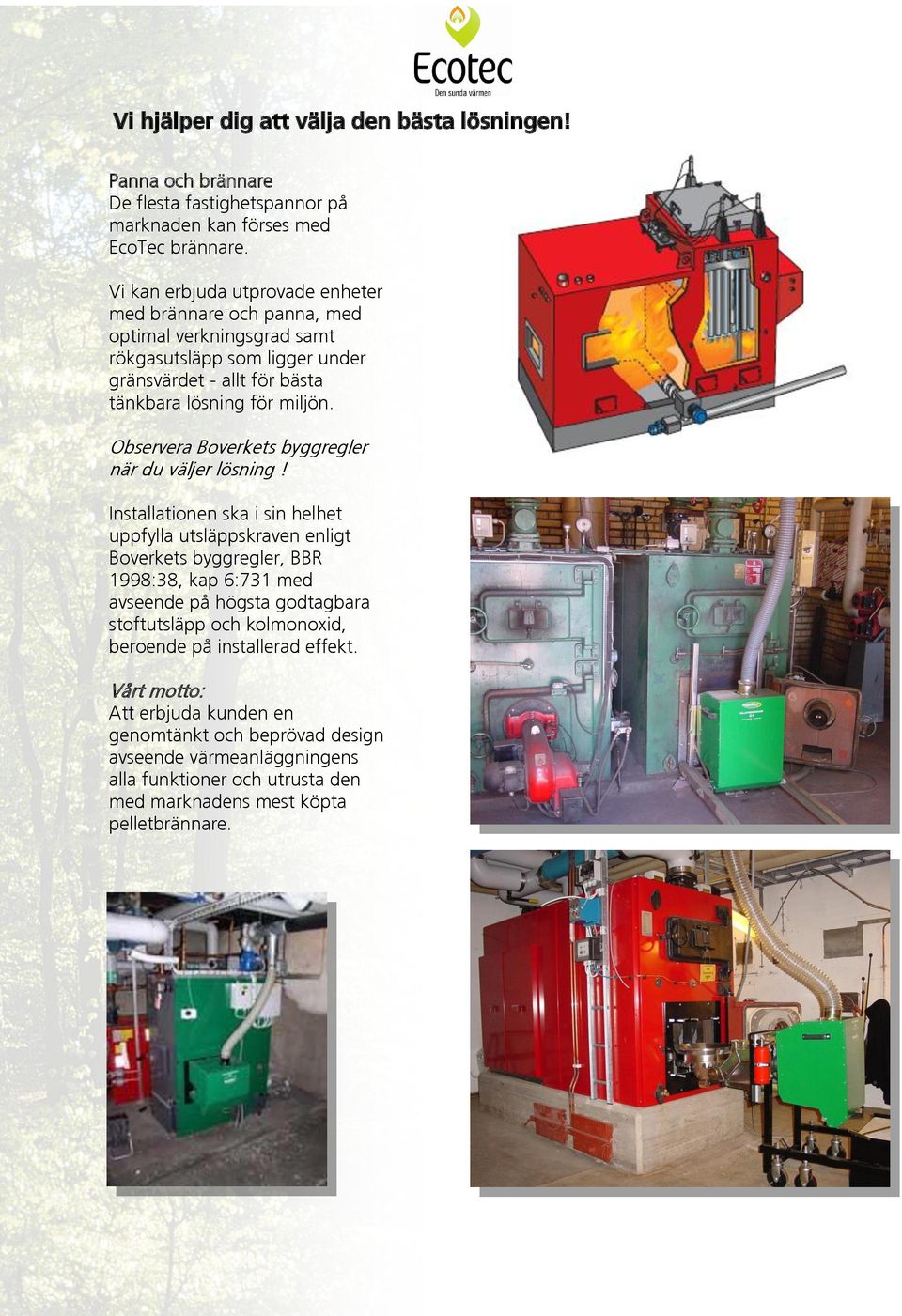

4 Vi hjälper dig att välja den bästa lösningen! Panna och brännare De flesta fastighetspannor på marknaden kan förses med EcoTec brännare. Vi kan erbjuda utprovade enheter med brännare och panna, med optimal verkningsgrad samt rökgasutsläpp som ligger under gränsvärdet - allt för bästa tänkbara lösning för miljön. Observera Boverkets byggregler när du väljer lösning! Installationen ska i sin helhet uppfylla utsläppskraven enligt Boverkets byggregler, BBR 1998:38, kap 6:731 med avseende på högsta godtagbara stoftutsläpp och kolmonoxid, beroende på installerad effekt. Vårt motto: Att erbjuda kunden en genomtänkt och beprövad design avseende värmeanläggningens alla funktioner och utrusta den med marknadens mest köpta pelletbrännare.

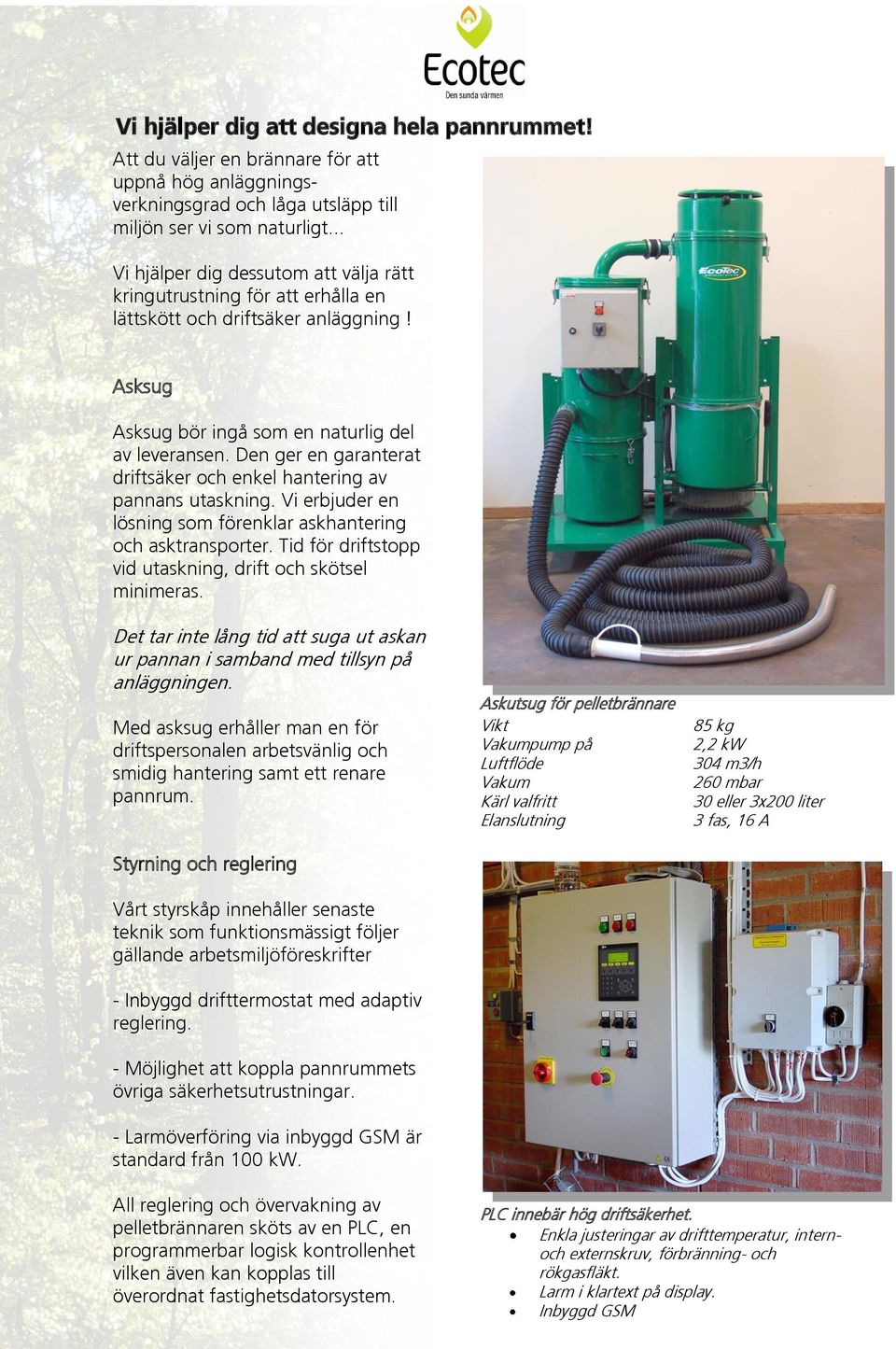

5 Vi hjälper dig att designa hela pannrummet! Att du väljer en brännare för att uppnå hög anläggningsverkningsgrad och låga utsläpp till miljön ser vi som naturligt... Vi hjälper dig dessutom att välja rätt kringutrustning för att erhålla en lättskött och driftsäker anläggning! Asksug Asksug bör ingå som en naturlig del av leveransen. Den ger en garanterat driftsäker och enkel hantering av pannans utaskning. Vi erbjuder en lösning som förenklar askhantering och asktransporter. Tid för driftstopp vid utaskning, drift och skötsel minimeras. Det tar inte lång tid att suga ut askan ur pannan i samband med tillsyn på anläggningen. Med asksug erhåller man en för driftspersonalen arbetsvänlig och smidig hantering samt ett renare pannrum. Styrning och reglering Vårt styrskåp innehåller senaste teknik som funktionsmässigt följer gällande arbetsmiljöföreskrifter - Inbyggd drifttermostat med adaptiv reglering. - Möjlighet att koppla pannrummets övriga säkerhetsutrustningar. - Larmöverföring via inbyggd GSM är standard från 100 kw. Askutsug för pelletbrännare Vikt Vakumpump på Luftflöde Vakum Kärl valfritt Elanslutning 85 kg 2,2 kw 304 m3/h 260 mbar 30 eller 3x200 liter 3 fas, 16 A All reglering och övervakning av pelletbrännaren sköts av en PLC, en programmerbar logisk kontrollenhet vilken även kan kopplas till överordnat fastighetsdatorsystem. PLC innebär hög driftsäkerhet. Enkla justeringar av drifttemperatur, internoch externskruv, förbränning- och rökgasfläkt. Larm i klartext på display. Inbyggd GSM

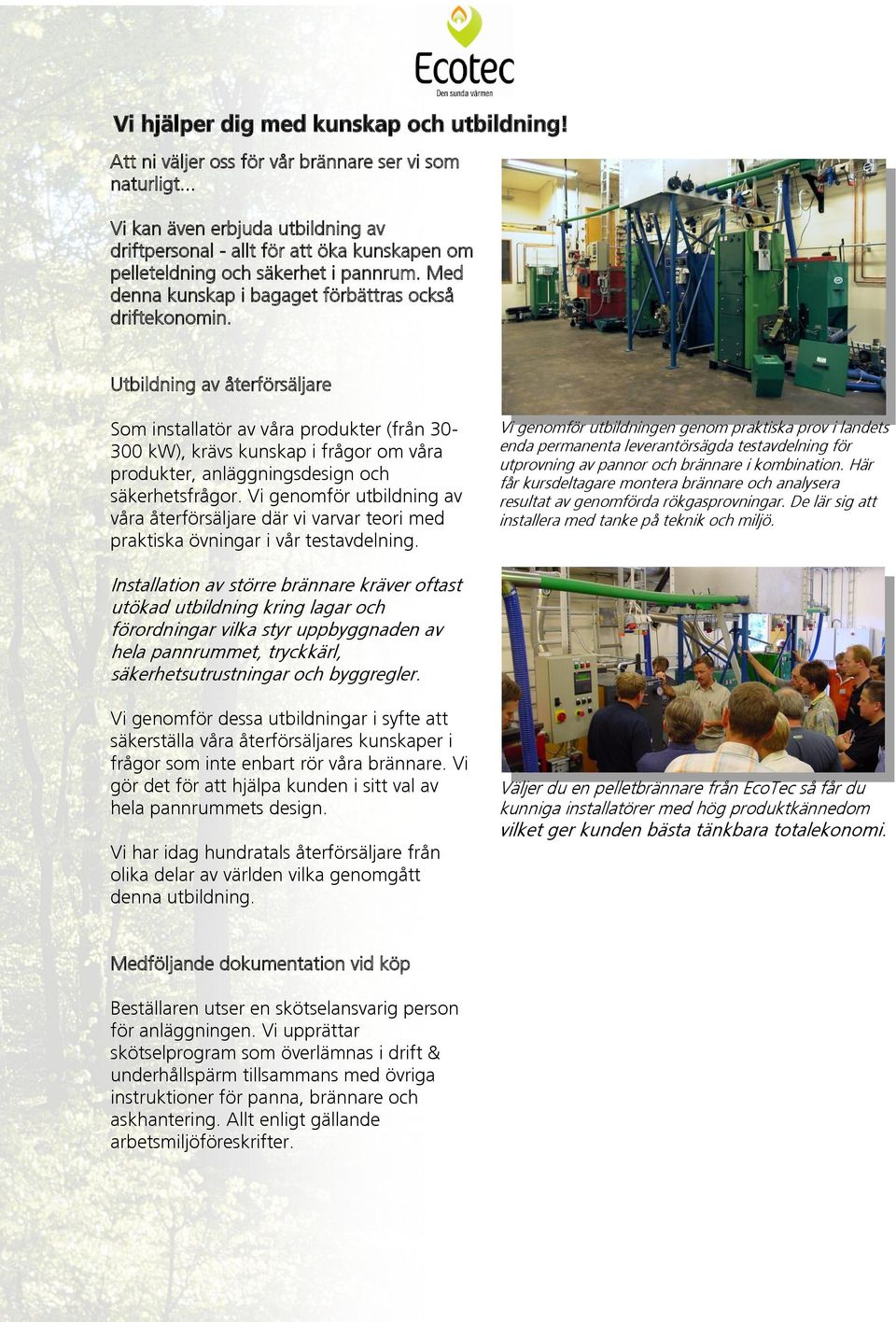

6 Vi hjälper dig med kunskap och utbildning! Att ni väljer oss för vår brännare ser vi som naturligt... Vi kan även erbjuda utbildning av driftpersonal - allt för att öka kunskapen om pelleteldning och säkerhet i pannrum. Med denna kunskap i bagaget förbättras också driftekonomin. Utbildning av återförsäljare Som installatör av våra produkter (från kw), krävs kunskap i frågor om våra produkter, anläggningsdesign och säkerhetsfrågor. Vi genomför utbildning av våra återförsäljare där vi varvar teori med praktiska övningar i vår testavdelning. Vi genomför utbildningen genom praktiska prov i landets enda permanenta leverantörsägda testavdelning för utprovning av pannor och brännare i kombination. Här får kursdeltagare montera brännare och analysera resultat av genomförda rökgasprovningar. De lär sig att installera med tanke på teknik och miljö. Installation av större brännare kräver oftast utökad utbildning kring lagar och förordningar vilka styr uppbyggnaden av hela pannrummet, tryckkärl, säkerhetsutrustningar och byggregler. Vi genomför dessa utbildningar i syfte att säkerställa våra återförsäljares kunskaper i frågor som inte enbart rör våra brännare. Vi gör det för att hjälpa kunden i sitt val av hela pannrummets design. Vi har idag hundratals återförsäljare från olika delar av världen vilka genomgått denna utbildning. Väljer du en pelletbrännare från EcoTec så får du kunniga installatörer med hög produktkännedom vilket ger kunden bästa tänkbara totalekonomi. Medföljande dokumentation vid köp Beställaren utser en skötselansvarig person för anläggningen. Vi upprättar skötselprogram som överlämnas i drift & underhållspärm tillsammans med övriga instruktioner för panna, brännare och askhantering. Allt enligt gällande arbetsmiljöföreskrifter.

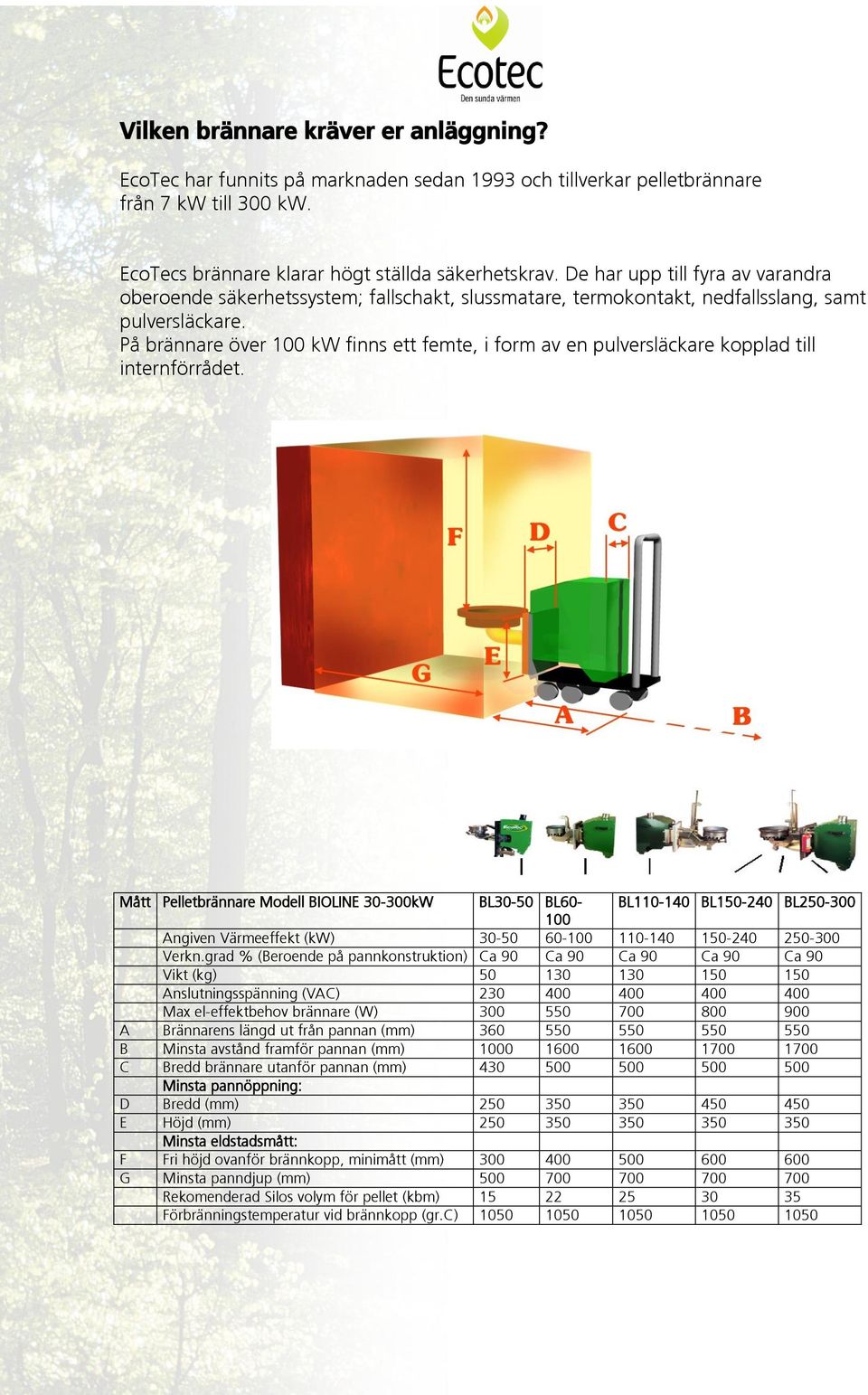

7 Vilken brännare kräver er anläggning? EcoTec har funnits på marknaden sedan 1993 och tillverkar pelletbrännare från 7 kw till 300 kw. EcoTecs brännare klarar högt ställda säkerhetskrav. De har upp till fyra av varandra oberoende säkerhetssystem; fallschakt, slussmatare, termokontakt, nedfallsslang, samt pulversläckare. På brännare över 100 kw finns ett femte, i form av en pulversläckare kopplad till internförrådet. Mått Pelletbrännare Modell BIOLINE kW BL30-50 BL60- BL BL BL Angiven Värmeeffekt (kw) Verkn.grad % (Beroende på pannkonstruktion) Ca 90 Ca 90 Ca 90 Ca 90 Ca 90 Vikt (kg) Anslutningsspänning (VAC) Max el-effektbehov brännare (W) A Brännarens längd ut från pannan (mm) B Minsta avstånd framför pannan (mm) C Bredd brännare utanför pannan (mm) Minsta pannöppning: D Bredd (mm) E Höjd (mm) Minsta eldstadsmått: F Fri höjd ovanför brännkopp, minimått (mm) G Minsta panndjup (mm) Rekomenderad Silos volym för pellet (kbm) Förbränningstemperatur vid brännkopp (gr.c)

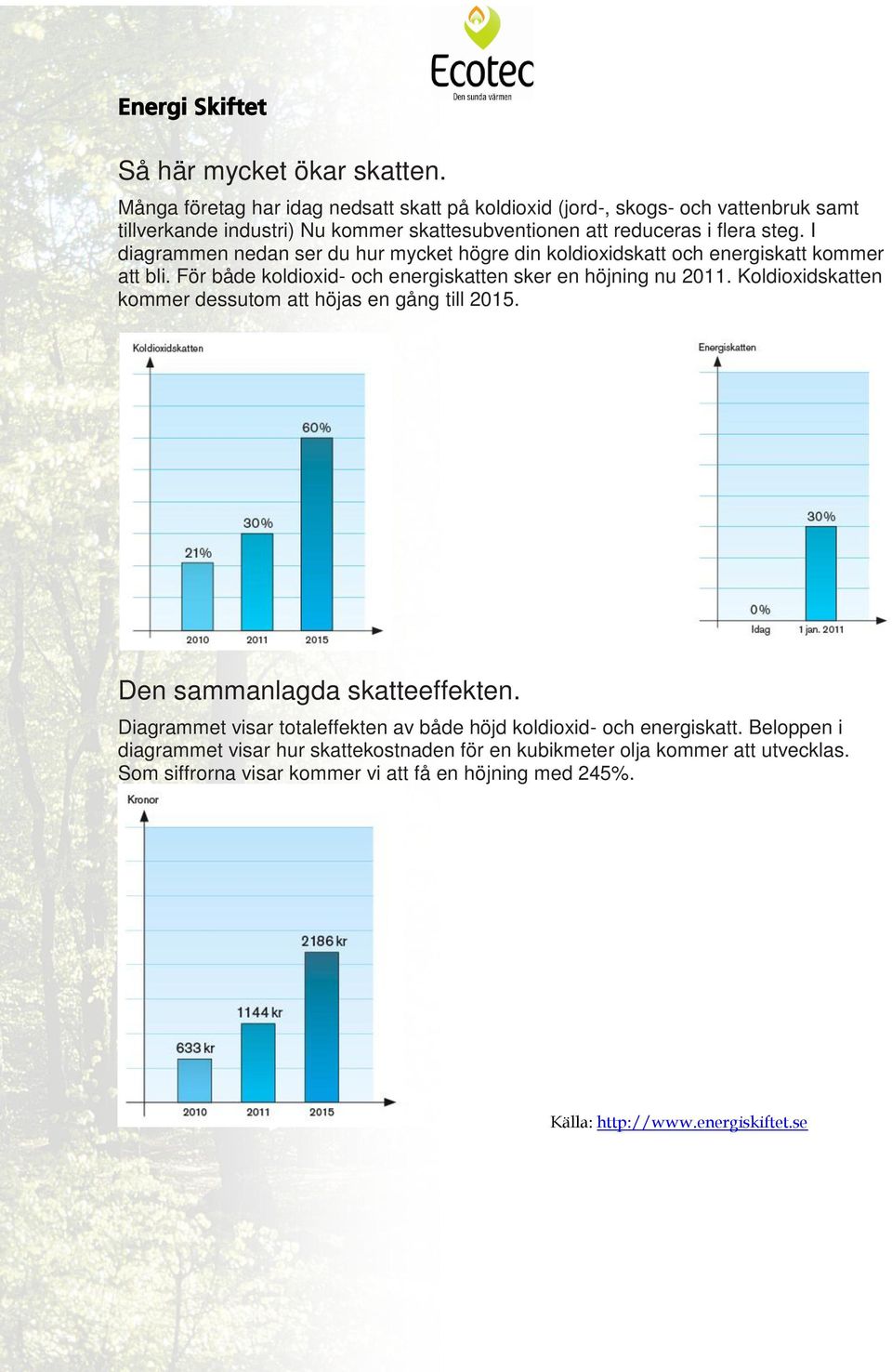

8 Energi Skiftet Så här mycket ökar skatten. Många företag har idag nedsatt skatt på koldioxid (jord-, skogs- och vattenbruk samt tillverkande industri) Nu kommer skattesubventionen att reduceras i flera steg. I diagrammen nedan ser du hur mycket högre din koldioxidskatt och energiskatt kommer att bli. För både koldioxid- och energiskatten sker en höjning nu Koldioxidskatten kommer dessutom att höjas en gång till Den sammanlagda skatteeffekten. Diagrammet visar totaleffekten av både höjd koldioxid- och energiskatt. Beloppen i diagrammet visar hur skattekostnaden för en kubikmeter olja kommer att utvecklas. Som siffrorna visar kommer vi att få en höjning med 245%. Källa:

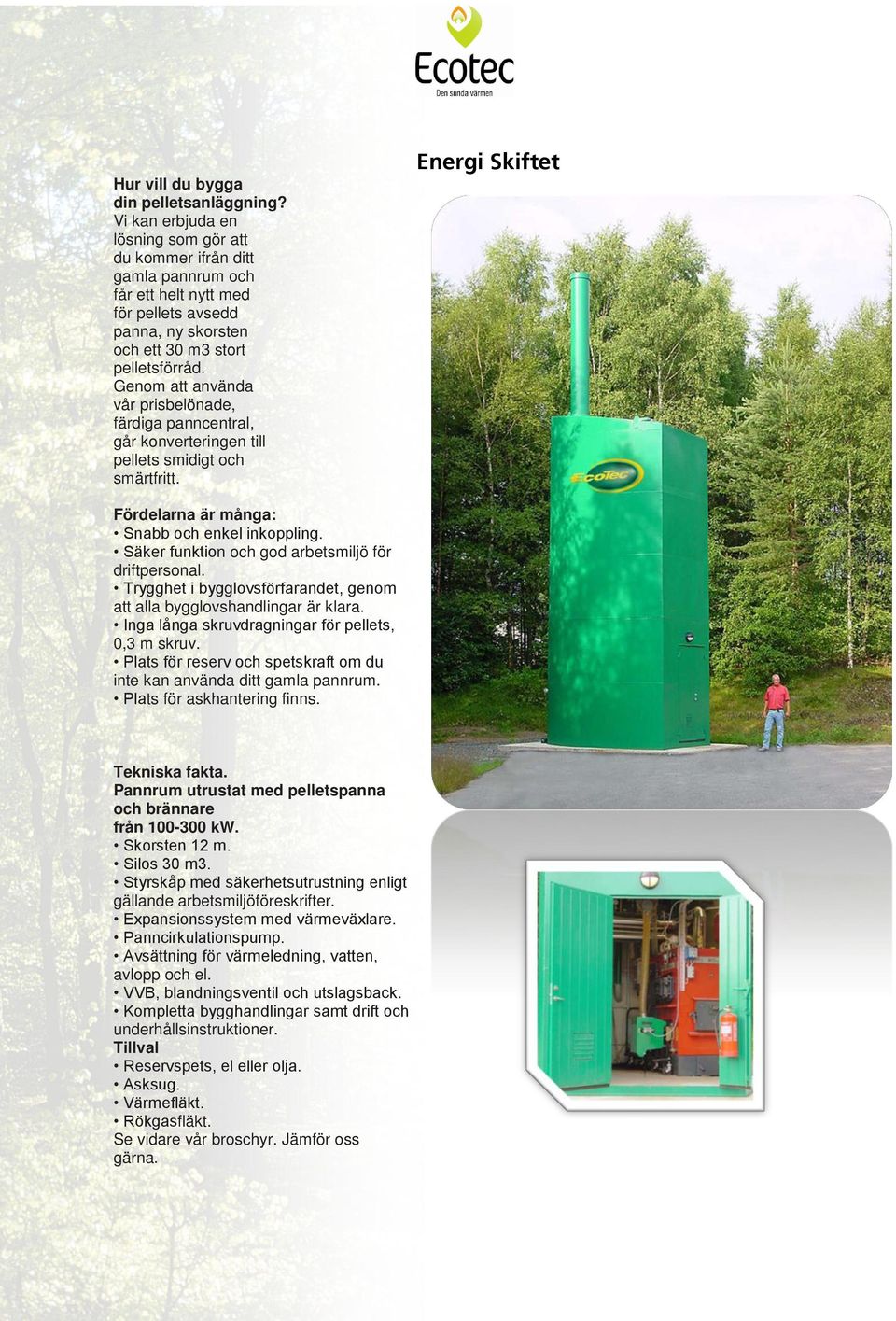

9 Hur vill du bygga din pelletsanläggning? Vi kan erbjuda en lösning som gör att du kommer ifrån ditt gamla pannrum och får ett helt nytt med för pellets avsedd panna, ny skorsten och ett 30 m3 stort pelletsförråd. Genom att använda vår prisbelönade, färdiga panncentral, går konverteringen till pellets smidigt och smärtfritt. Energi Skiftet Fördelarna är många: Snabb och enkel inkoppling. Säker funktion och god arbetsmiljö för driftpersonal. Trygghet i bygglovsförfarandet, genom att alla bygglovshandlingar är klara. Inga långa skruvdragningar för pellets, 0,3 m skruv. Plats för reserv och spetskraft om du inte kan använda ditt gamla pannrum. Plats för askhantering finns. Tekniska fakta. Pannrum utrustat med pelletspanna och brännare från kw. Skorsten 12 m. Silos 30 m3. Styrskåp med säkerhetsutrustning enligt gällande arbetsmiljöföreskrifter. Expansionssystem med värmeväxlare. Panncirkulationspump. Avsättning för värmeledning, vatten, avlopp och el. VVB, blandningsventil och utslagsback. Kompletta bygghandlingar samt drift och underhållsinstruktioner. Tillval Reservspets, el eller olja. Asksug. Värmefläkt. Rökgasfläkt. Se vidare vår broschyr. Jämför oss gärna.

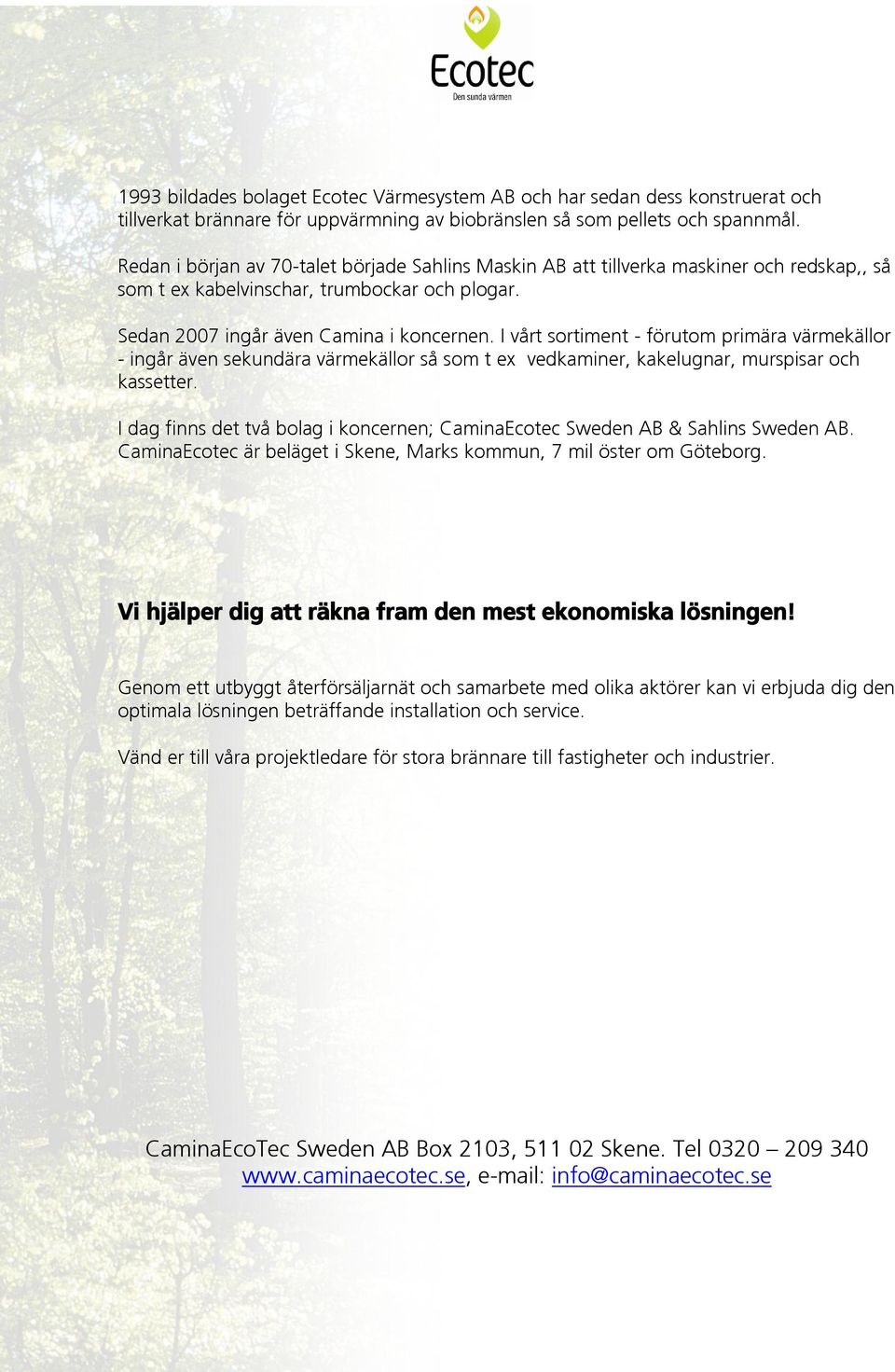

10 1993 bildades bolaget Ecotec Värmesystem AB och har sedan dess konstruerat och tillverkat brännare för uppvärmning av biobränslen så som pellets och spannmål. Redan i början av 70-talet började Sahlins Maskin AB att tillverka maskiner och redskap,, så som t ex kabelvinschar, trumbockar och plogar. Sedan 2007 ingår även Camina i koncernen. I vårt sortiment - förutom primära värmekällor - ingår även sekundära värmekällor så som t ex vedkaminer, kakelugnar, murspisar och kassetter. I dag finns det två bolag i koncernen; CaminaEcotec Sweden AB & Sahlins Sweden AB. CaminaEcotec är beläget i Skene, Marks kommun, 7 mil öster om Göteborg. Vi hjälper dig att räkna fram den mest ekonomiska lösningen! Genom ett utbyggt återförsäljarnät och samarbete med olika aktörer kan vi erbjuda dig den optimala lösningen beträffande installation och service. Vänd er till våra projektledare för stora brännare till fastigheter och industrier. CaminaEcoTec Sweden AB Box 2103, Skene. Tel info@caminaecotec.se
