Atlas Copco. Kompressorer för medicinsk luft GA 5-22 MED / GA 5-15 VSD MED (5-22 kw / 7,5-30 hk)

Transkript

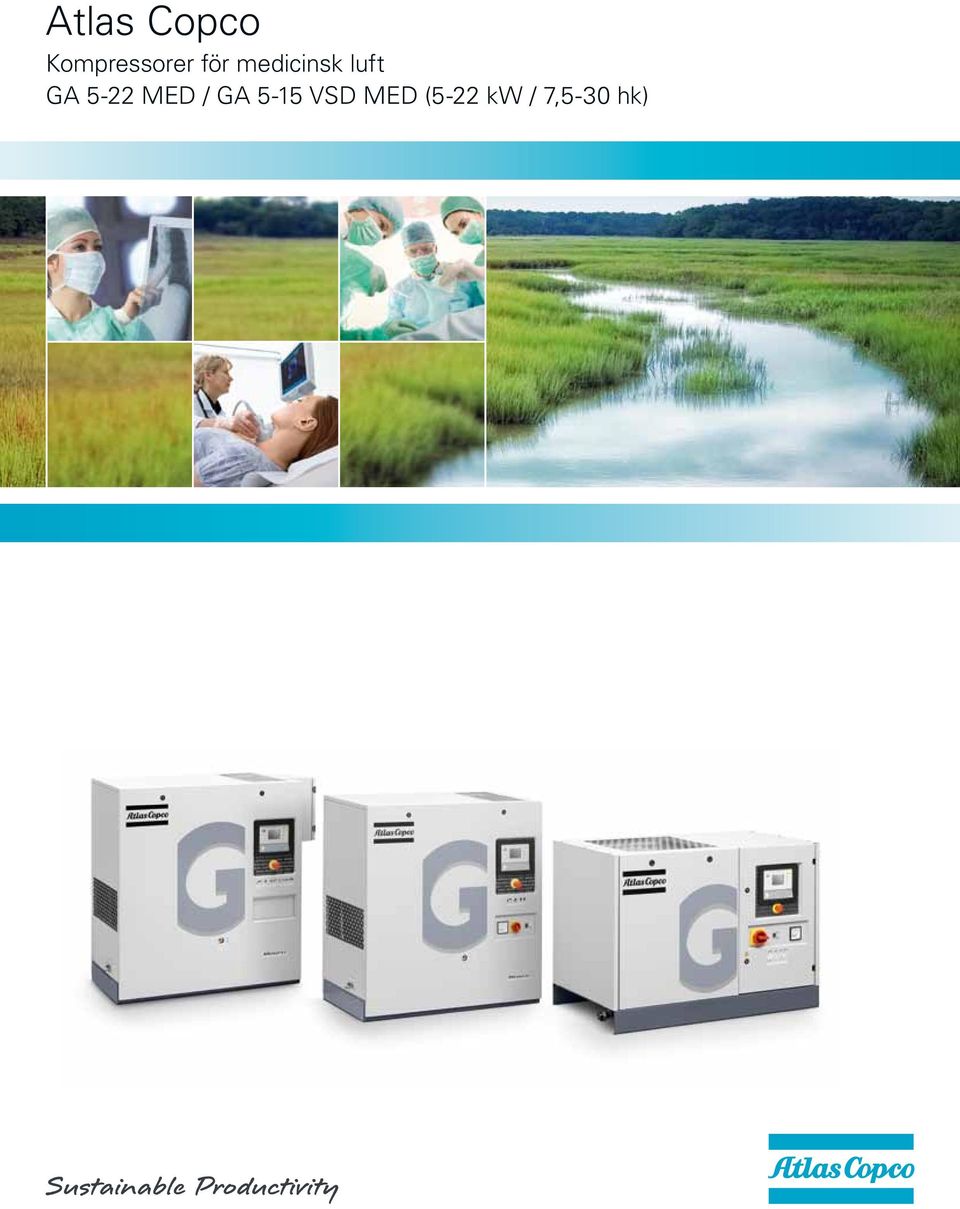

1 Atlas Copco Kompressorer för medicinsk luft (5-22 kw / 7,5-30 hk)

2 Medicinsk luft: Renhet och precision i krävande sjukvårdsmiljöer Inom det viktiga området patientvård krävs en tillförlitlig tryckluftskälla till en mängd tillämpningar vid olika medicinska inrättningar. Atlas Copcos GA MED-kompressorer ger enastående prestanda, flexibel användning och hög produktivitet, samtidigt som ägandekostnaderna minimeras. Tre överlägsna kompressorserier GA 5-11 MED, GA 5-15 VSD MED och GA MED innebär att du med säkerhet kommer att hitta den tryckluftslösning som bäst passar dina specifika krav. Med produkter som är tillverkade för att prestera i enlighet med de senaste medicinska normerna ISO och HTM åtar sig Atlas Copco att hålla din sjukvårdsverksamhet igång på ett så effektivt och säkert sätt som möjligt. Tillämpningar med medicinsk luft: Mekanisk ventilation Anestesi Läkemedelstillförsel via en nebulisator Testning av medicinsk utrustning Torkning av medicinsk utrustning Tillämpningar med operationsluft: Pneumatiska operationsinstrument (borrning, brotschning, sågning, dissekering, gängning och skruvning) Pneumatisk takupphängd drift Testning av medicinsk utrustning Motorer med högt varvtal och högt vridmoment

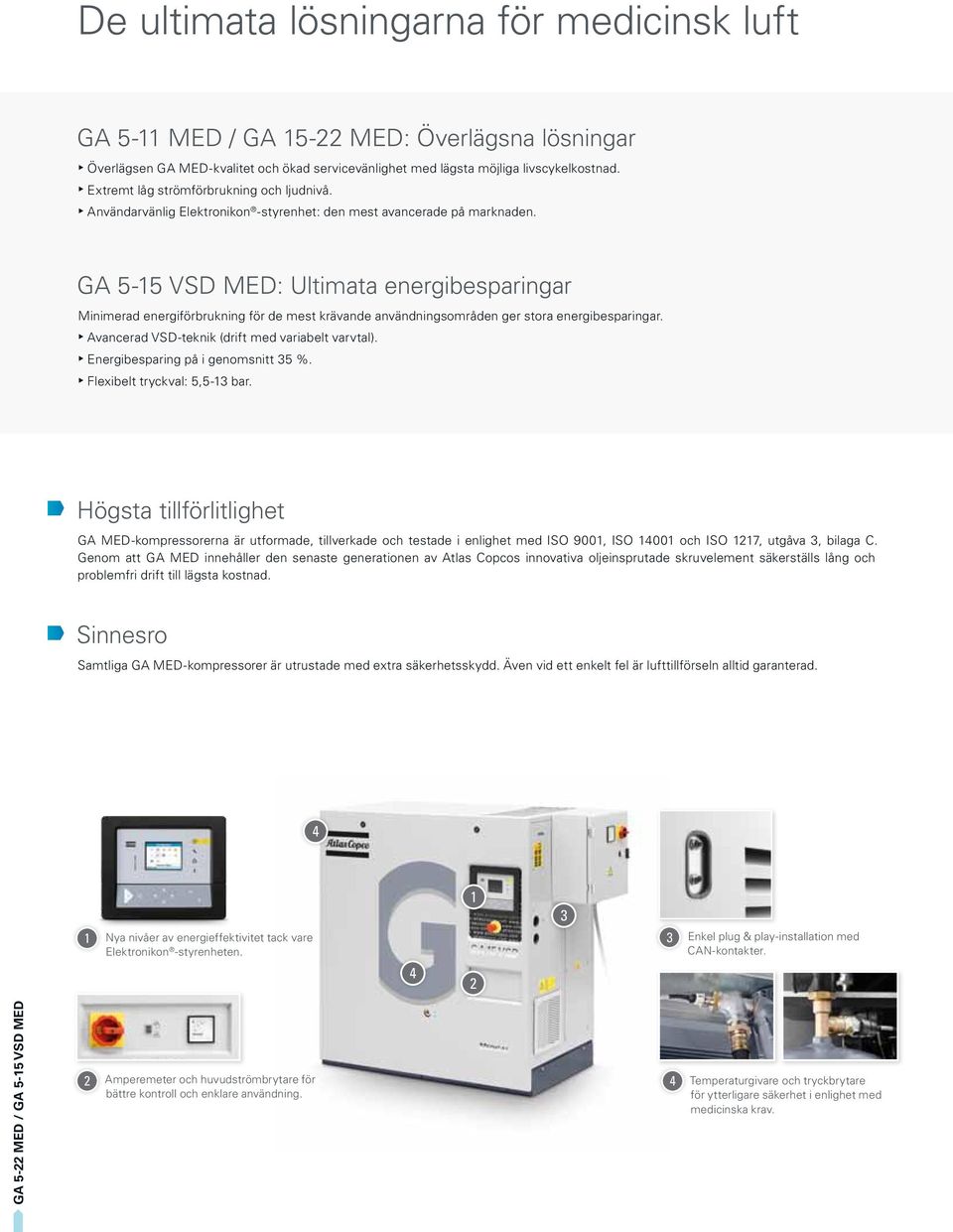

3 De ultimata lösningarna för medicinsk luft GA 5-11 MED / GA MED: Överlägsna lösningar Överlägsen GA MED-kvalitet och ökad servicevänlighet med lägsta möjliga livscykelkostnad. Extremt låg strömförbrukning och ljudnivå. Användarvänlig Elektronikon -styrenhet: den mest avancerade på marknaden. GA 5-15 VSD MED: Ultimata energibesparingar Minimerad energiförbrukning för de mest krävande användningsområden ger stora energibesparingar. Avancerad VSD-teknik (drift med variabelt varvtal). Energibesparing på i genomsnitt 35 %. Flexibelt tryckval: 5,5-13 bar. Högsta tillförlitlighet GA MED-kompressorerna är utformade, tillverkade och testade i enlighet med ISO 9001, ISO och ISO 1217, utgåva 3, bilaga C. Genom att GA MED innehåller den senaste generationen av Atlas Copcos innovativa oljeinsprutade skruvelement säkerställs lång och problemfri drift till lägsta kostnad. Sinnesro Samtliga GA MED-kompressorer är utrustade med extra säkerhetsskydd. Även vid ett enkelt fel är lufttillförseln alltid garanterad. 4 1 Nya nivåer av energieffektivitet tack vare Elektronikon -styrenheten Enkel plug & play-installation med CAN-kontakter. 2 Amperemeter och huvudströmbrytare för 4 bättre kontroll och enklare användning. Temperaturgivare och tryckbrytare för ytterligare säkerhet i enlighet med medicinska krav.

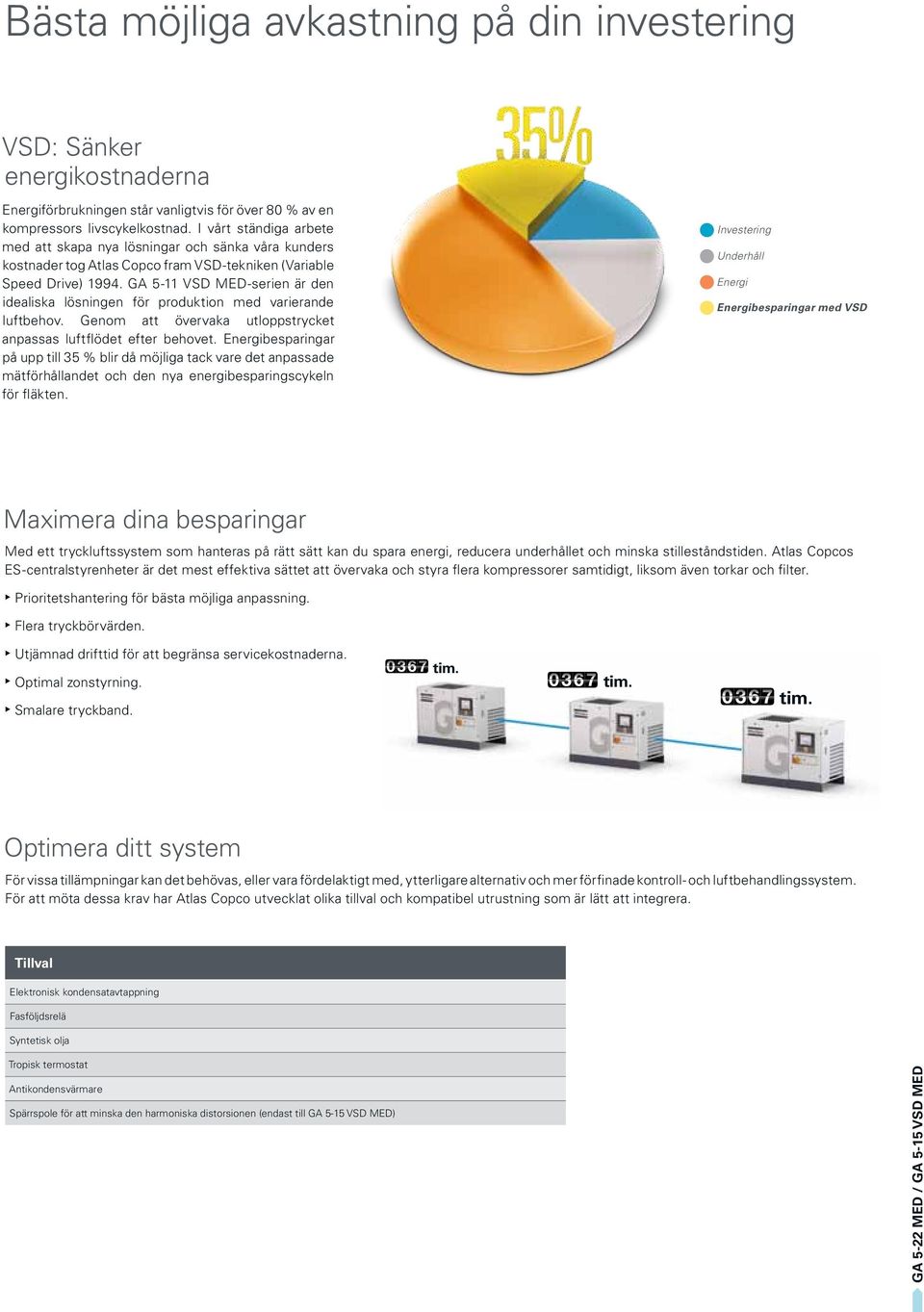

4 Bästa möjliga avkastning på din investering VSD: Sänker energikostnaderna Energiförbrukningen står vanligtvis för över 80 % av en kompressors livscykelkostnad. I vårt ständiga arbete med att skapa nya lösningar och sänka våra kunders kostnader tog Atlas Copco fram VSD-tekniken (Variable Speed Drive) GA 5-11 VSD MED-serien är den idealiska lösningen för produktion med varierande luftbehov. Genom att övervaka utloppstrycket anpassas luftflödet efter behovet. Energibesparingar på upp till 35 % blir då möjliga tack vare det anpassade mätförhållandet och den nya energibesparingscykeln för fläkten. Investering Underhåll Energi Energibesparingar med VSD Maximera dina besparingar Med ett tryckluftssystem som hanteras på rätt sätt kan du spara energi, reducera underhållet och minska stilleståndstiden. Atlas Copcos ES-centralstyrenheter är det mest effektiva sättet att övervaka och styra flera kompressorer samtidigt, liksom även torkar och filter. Prioritetshantering för bästa möjliga anpassning. Flera tryckbörvärden. Utjämnad drifttid för att begränsa servicekostnaderna. Optimal zonstyrning. Smalare tryckband. tim. tim. tim. Optimera ditt system För vissa tillämpningar kan det behövas, eller vara fördelaktigt med, ytterligare alternativ och mer förfinade kontroll- och luftbehandlingssystem. För att möta dessa krav har Atlas Copco utvecklat olika tillval och kompatibel utrustning som är lätt att integrera. Tillval Elektronisk kondensatavtappning Fasföljdsrelä Syntetisk olja Tropisk termostat Antikondensvärmare Spärrspole för att minska den harmoniska distorsionen (endast till GA 5-15 VSD MED)

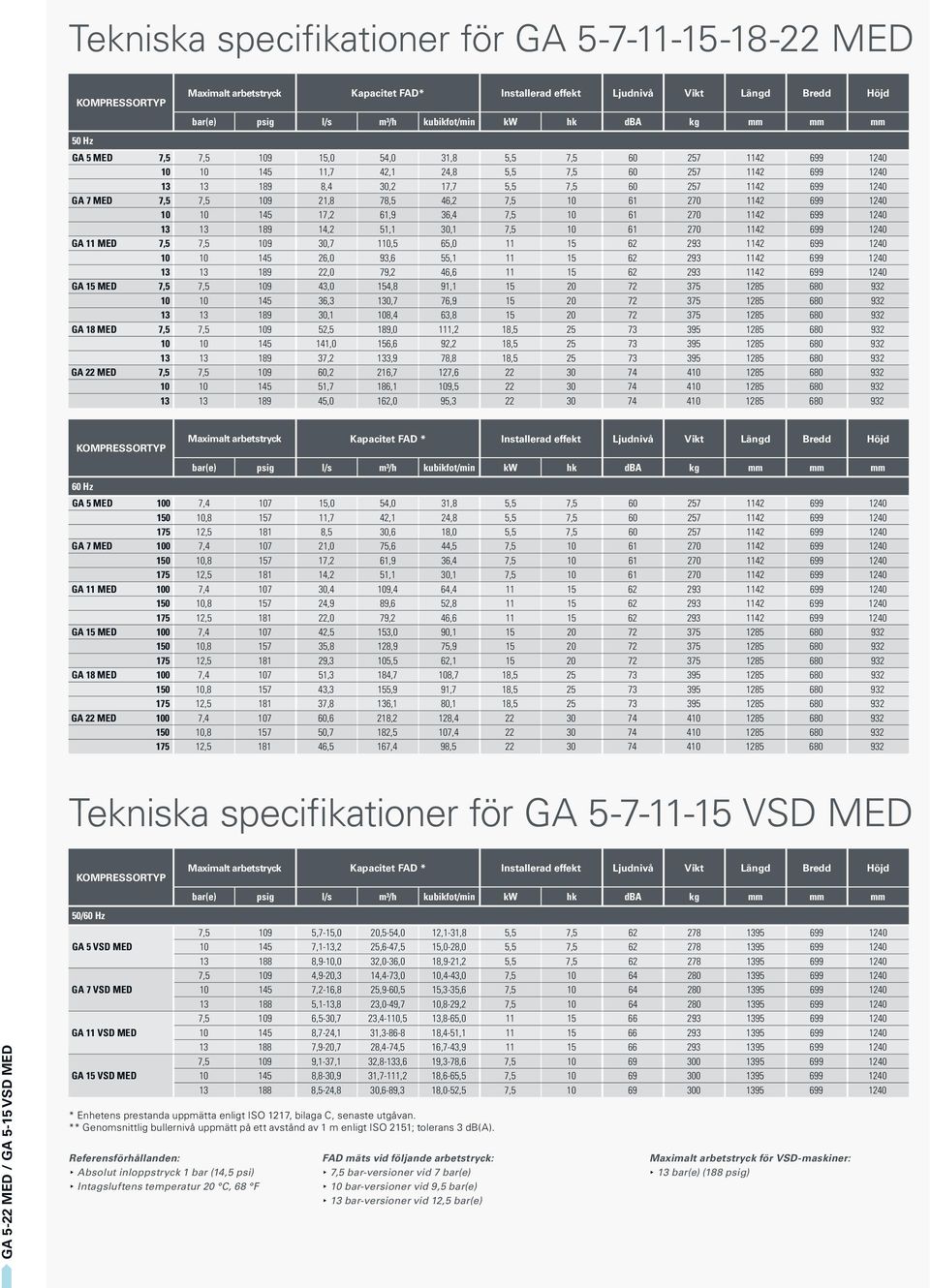

5 Tekniska specifikationer för GA MED Kompressortyp Maximalt arbetstryck Kapacitet FAD* Installerad effekt Ljudnivå Vikt Längd Bredd Höjd bar(e) psig l/s m³/h kubikfot/min kw hk dba kg mm mm mm 50 Hz GA 5 MED 7,5 7, ,0 54,0 31,8 5,5 7, ,7 42,1 24,8 5,5 7, ,4 30,2 17,7 5,5 7, GA 7 MED 7,5 7, ,8 78,5 46,2 7, ,2 61,9 36,4 7, ,2 51,1 30,1 7, GA 11 MED 7,5 7, ,7 110,5 65, ,0 93,6 55, ,0 79,2 46, GA 15 MED 7,5 7, ,0 154,8 91, ,3 130,7 76, ,1 108,4 63, GA 18 MED 7,5 7, ,5 189,0 111,2 18, ,0 156,6 92,2 18, ,2 133,9 78,8 18, GA 22 MED 7,5 7, ,2 216,7 127, ,7 186,1 109, ,0 162,0 95, Maximalt arbetstryck Kapacitet FAD * Installerad effekt Ljudnivå Vikt Längd Bredd Höjd Kompressortyp bar(e) psig l/s m³/h kubikfot/min kw hk dba kg mm mm mm 60 Hz GA 5 MED 100 7, ,0 54,0 31,8 5,5 7, , ,7 42,1 24,8 5,5 7, , ,5 30,6 18,0 5,5 7, GA 7 MED 100 7, ,0 75,6 44,5 7, , ,2 61,9 36,4 7, , ,2 51,1 30,1 7, GA 11 MED 100 7, ,4 109,4 64, , ,9 89,6 52, , ,0 79,2 46, GA 15 MED 100 7, ,5 153,0 90, , ,8 128,9 75, , ,3 105,5 62, GA 18 MED 100 7, ,3 184,7 108,7 18, , ,3 155,9 91,7 18, , ,8 136,1 80,1 18, GA 22 MED 100 7, ,6 218,2 128, , ,7 182,5 107, , ,5 167,4 98, Tekniska specifikationer för GA VSD MED Kompressortyp 50/60 Hz GA 5 VSD MED GA 7 VSD MED GA 11 VSD MED GA 15 VSD MED Referensförhållanden: Absolut inloppstryck 1 bar (14,5 psi) Intagsluftens temperatur 20 C, 68 F Maximalt arbetstryck Kapacitet FAD * Installerad effekt Ljudnivå Vikt Längd Bredd Höjd bar(e) psig l/s m³/h kubikfot/min kw hk dba kg mm mm mm 7, ,7-15,0 20,5-54,0 12,1-31,8 5,5 7, ,1-13,2 25,6-47,5 15,0-28,0 5,5 7, ,9-10,0 32,0-36,0 18,9-21,2 5,5 7, , ,9-20,3 14,4-73,0 10,4-43,0 7, ,2-16,8 25,9-60,5 15,3-35,6 7, ,1-13,8 23,0-49,7 10,8-29,2 7, , ,5-30,7 23,4-110,5 13,8-65, ,7-24,1 31, ,4-51, ,9-20,7 28,4-74,5 16,7-43, , ,1-37,1 32,8-133,6 19,3-78,6 7, ,8-30,9 31,7-111,2 18,6-65,5 7, ,5-24,8 30,6-89,3 18,0-52,5 7, * Enhetens prestanda uppmätta enligt ISO 1217, bilaga C, senaste utgåvan. ** Genomsnittlig bullernivå uppmätt på ett avstånd av 1 m enligt ISO 2151; tolerans 3 db(a). FAD mäts vid följande arbetstryck: 7,5 bar-versioner vid 7 bar(e) 10 bar-versioner vid 9,5 bar(e) 13 bar-versioner vid 12,5 bar(e) Maximalt arbetstryck för VSD-maskiner: 13 bar(e) (188 psig)

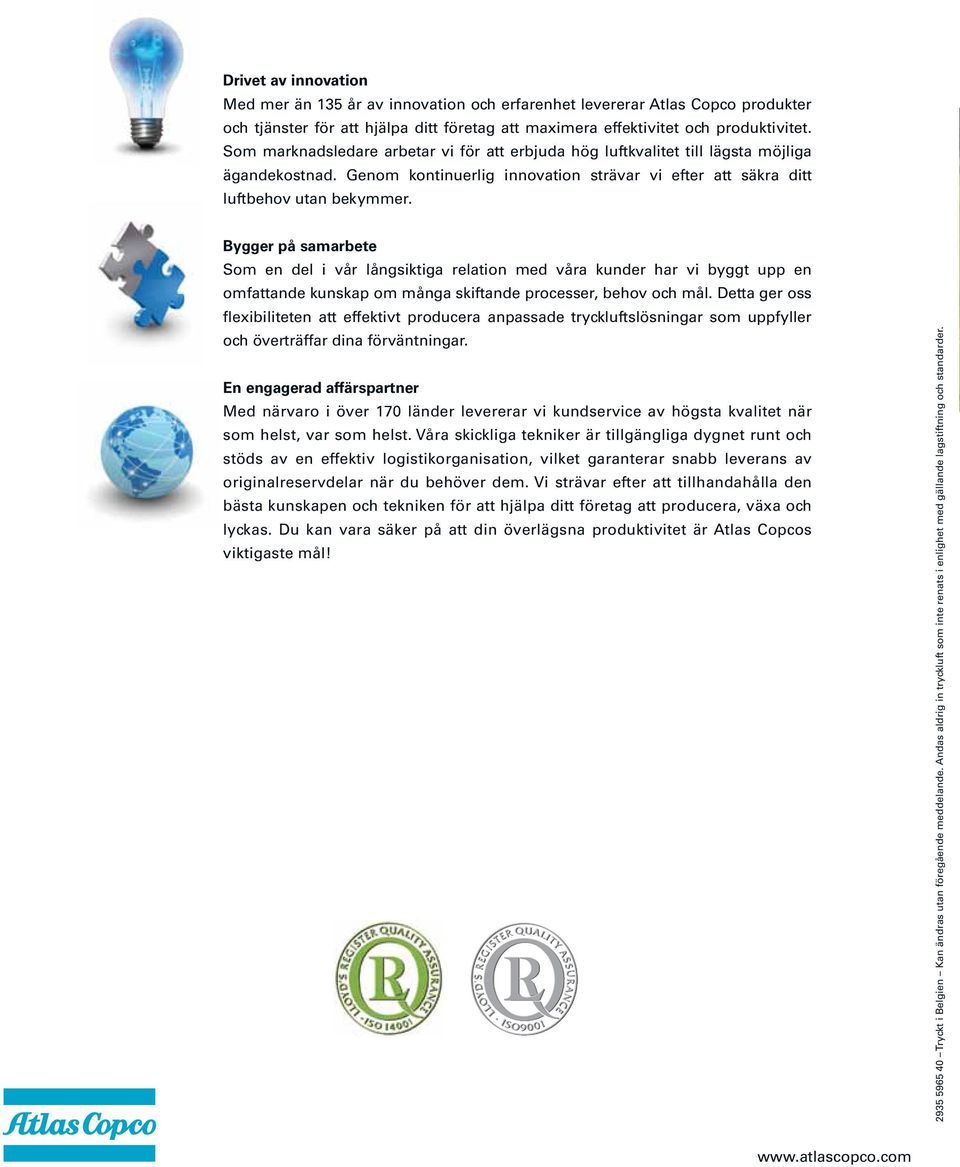

6 Drivet av innovation Med mer än 135 år av innovation och erfarenhet levererar Atlas Copco produkter och tjänster för att hjälpa ditt företag att maximera effektivitet och produktivitet. Som marknadsledare arbetar vi för att erbjuda hög luftkvalitet till lägsta möjliga ägandekostnad. Genom kontinuerlig innovation strävar vi efter att säkra ditt luftbehov utan bekymmer. Bygger på samarbete Som en del i vår långsiktiga relation med våra kunder har vi byggt upp en omfattande kunskap om många skiftande processer, behov och mål. Detta ger oss flexibiliteten att effektivt producera anpassade tryckluftslösningar som uppfyller och överträffar dina förväntningar. En engagerad affärspartner Med närvaro i över 170 länder levererar vi kundservice av högsta kvalitet när som helst, var som helst. Våra skickliga tekniker är tillgängliga dygnet runt och stöds av en effektiv logistikorganisation, vilket garanterar snabb leverans av originalreservdelar när du behöver dem. Vi strävar efter att tillhandahålla den bästa kunskapen och tekniken för att hjälpa ditt företag att producera, växa och lyckas. Du kan vara säker på att din överlägsna produktivitet är Atlas Copcos viktigaste mål! Tryckt i Belgien Kan ändras utan föregående meddelande. Andas aldrig in tryckluft som inte renats i enlighet med gällande lagstiftning och standarder.
