Bosch EHP AW Luft/vatten-värmepump

Transkript

1 Bosch EHP AW Luft/vatten-värmepump Bosch EHP AW är en ny generation luft/vattenvärmepumpar. Här förenar vi mer än 35 års erfarenhet av värmepumpteknik med den senaste utvecklingen. Resultatet blir en värmepump som ger dig en mycket stor besparing året om. Boschs luft/vattenvärmepump EHP-AW ger värme ur uteluften. Passar där det saknas berg grund eller tillräcklig tomtyta för att installera en markvärme pump. Detta är ett kraftfullt alternativ som fungerar ned mot 20 och kan sänka värmekostnaderna med upp till 65 procent. 6 6 års 6 års trygghetsförsäkring Trygghet svart på vitt. Boschprodukter är alltid ett säkert val. Med våra värmepumpar ingår dessutom en omfattande 6-årig trygghetsförsäkring utan extra kostnad! EHP AW är resultatet av våra 35 år som banbrytande utvecklare av svenska luft/vattenvärmepumpar. Den ger upp till 65-gradig värme till huset vid 5 utomhus, men fortsätter utvinna minst 50-gradig värme ända ned mot 20. Konstruktion och kapacitet är dimensionerade efter svenska förhållanden. Känslig elektronik är placerad inom hus och EHP AW inbyggda kondensvattenavledning undanröjer både isbildning vid pumpen och fuktproblem intill husgrunden. Hjärtat i värmepumpen är en högeffektiv och tystlåten scrollkompressor med världspatent. Scrollkompressorn bidrar till att göra EHP AW till en av marknadens tystaste uteluftsvärmepumpar. Vi har dessutom utvecklat en teknik där utflödet av luft är riktat uppåt, insuget sker mellan enheten och väggen. Det gör att inget ljud riktas mot dina grannar. Jämför gärna vår ljudnivå med andra fabrikat innan du fattar ditt beslut!

2 Modell EHP 6 AW EHP 8 AW EHP 10 AW EHP 12 AW EHP 15 AW Avgiven/Tillförd effekt vid 7/35 C 1 kw 5,9/1,4 7,6/2,1 8,8/2,4 12,9/3,4 14,4/3,8 Avgiven/Tillförd effekt vid -7/35 C 1 kw 3,7/1,4 5,9/2,1 6,0/2,3 7,7/3,1 10,2/3,8 Nominellt flöde värmebärare l/s 0,19 0,29 0,34 0,47 0,55 Internt tryckfall värmebärare kpa Fläkthastighet antal steg Luftflöde m 3 /h Elförbrukning fläktmotor A 0,44 0,44 0,44 0,7A (400V N3) 0,7A (400V N3) Elektrisk inkoppling 400V, N3-fas 400V, N3-fas 400V, N3-fas 400V, N3-fas 400V, N3-fas Säkringsstorlek AT Kompressor Scroll Scroll Scroll Scroll Scroll Högsta utgående värmebärartemp. 65 C 65 C 65 C 65 C 65 C Köldmediefyllning R407C kg 2,5 2,6 2,9 3,2 3,5 Ansl.värmebärare G1 inv. G1 inv. G1 inv. G1 utv. G1 utv. Rek.cirkulationspump P2 WiloStar RS25/6 WiloStar RS25/6 WiloStar RS25/6 Top-S 25/7,5 Top-S 25/7,5 Avfrostningssystem Hetgas med 4-vägsventil Hetgas med 4-vägsventil Hetgas med 4-vägsventil Hetgas med 4-vägsventil Hetgas med 4-vägsventil Mått (BxDxH) mm 840x665x x665x x665x x724x x724x1629 Vikt kg Färg Ljusgrå Ljusgrå Ljusgrå Ljusgrå Ljusgrå Hölje Topp i komposit Topp i komposit Topp i komposit Ljudeffekt* dba RSK nr * Enligt EN ISO Enligt EN Ytterligare produktfakta finns på vår hemsida Räkna ut din besparing boschvarme.se Räkna själv fram vilken besparing du kan uppnå i ditt hus. Gå in på (eller kontakta en av våra Auktoriserade Installatörer för värmebesiktning av ditt hus och en professionell besparingskalkyl.) Bosch Värme Box Tranås Tel Fax Bosch förbehåller sig rätten till konstruktionsändringar.

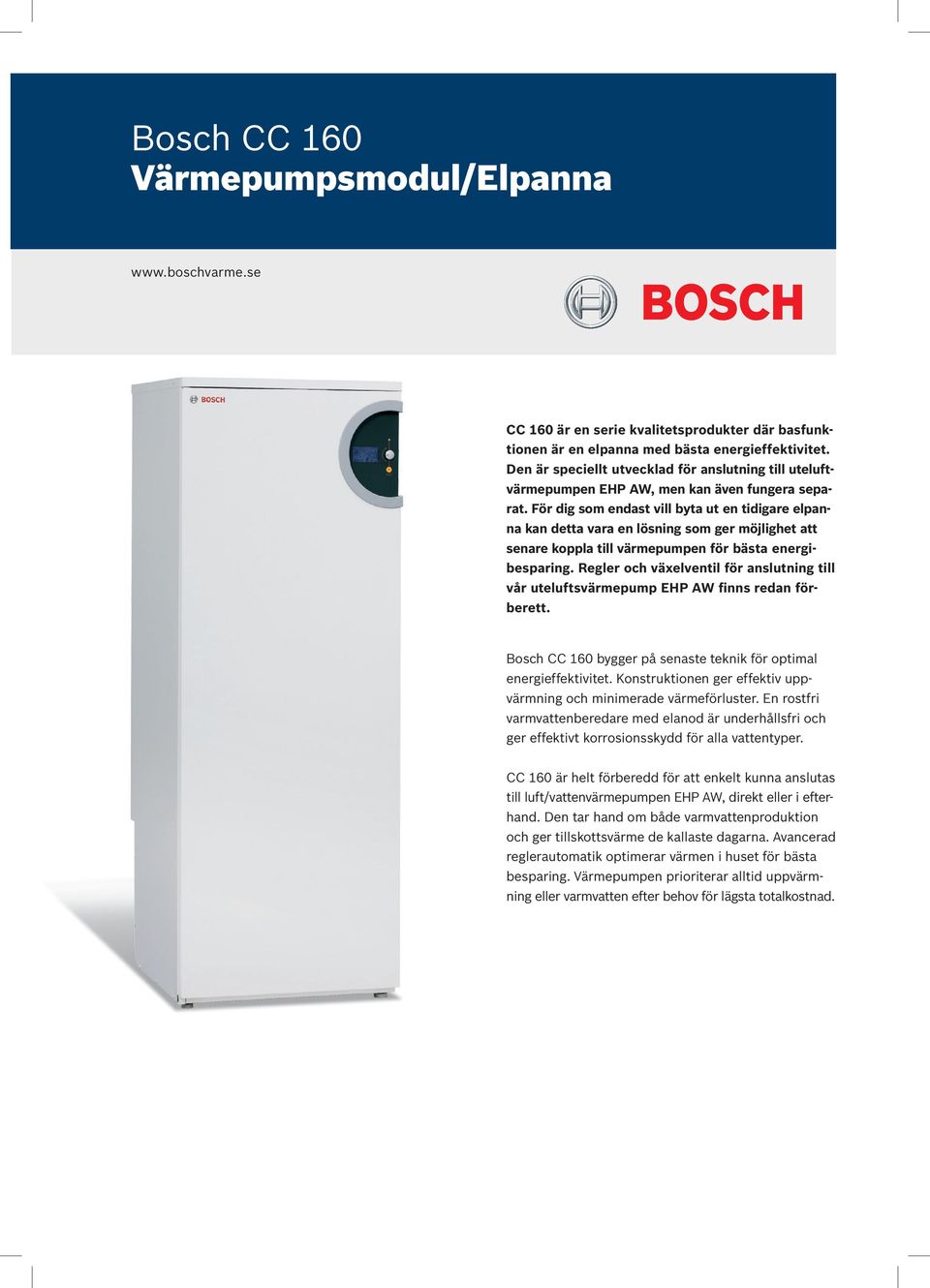

3 Bosch CC 160 Värmepumpsmodul/Elpanna CC 160 är en serie kvalitetsprodukter där basfunktionen är en elpanna med bästa energieffektivitet. Den är speciellt utvecklad för anslutning till uteluftvärmepumpen EHP AW, men kan även fungera separat. För dig som endast vill byta ut en tidigare elpanna kan detta vara en lösning som ger möjlighet att senare koppla till värmepumpen för bästa energibesparing. Regler och växelventil för anslutning till vår uteluftsvärmepump EHP AW finns redan förberett. Bosch CC 160 bygger på senaste teknik för optimal energieffektivitet. Konstruktionen ger effektiv uppvärmning och minimerade värmeförluster. En rostfri varmvattenberedare med elanod är underhållsfri och ger effektivt korrosionsskydd för alla vattentyper. CC 160 är helt förberedd för att enkelt kunna anslutas till luft/vattenvärmepumpen EHP AW, direkt eller i efterhand. Den tar hand om både varmvattenproduktion och ger tillskottsvärme de kallaste dagarna. Avancerad reglerautomatik optimerar värmen i huset för bästa besparing. Värme pumpen prioriterar alltid uppvärmning eller varmvatten efter behov för lägsta totalkostnad.

4 Modell CC 160/9 CC 160/13,5 Mått (BxDxH) mm 600x615x x615x1660 Varmvattenberedare volym l Rostfri 163 Rostfri 163 Vikt exkl. vatten kg Överhettningsskydd C Min. flöde värmesystem l/s 0 0 Max. tillåtet externt tryckfall värmesystem kpa Expansionskärl l Elpatron kw 9 13,5 Cirkulationspump kw (0,07x2) dubbla cirk.p. (0,07x2) dubbla cirk.p. Anod elanod elanod Säkerhetsventil Ingår Ingår Backventil Ingår Ingår Påfyllningsventil Ingår Ingår Avtappningsventil Ingår Ingår Tryckmätare Ingår Ingår Växelventil Ingår Ingår Röranslutningar mm Spillvattenanslutning mm Spänning V 400V, 3N 400V, 3N Avsäkring (9/13,5 kw) A 20/25 20/25 RSK nr Bosch CC 160 passar Bosch EHP 6 AW, EHP 8 AW och EHP 10 AW. Ytterligare produktfakta finns på vår hemsida Räkna ut din besparing boschvarme.se Räkna själv fram vilken besparing du kan uppnå i ditt hus. Gå in på (eller kontakta en av våra Auktoriserade Installatörer för värmebesiktning av ditt hus och en professionell besparingskalkyl.) Bosch Värme Box Tranås Tel Fax Bosch förbehåller sig rätten till konstruktionsändringar.

5 Bosch CM 200/300 Värmepumpsmodul Värmepumpsmodul Bosch CM 200/300 innehåller den senaste tekniken för optimal besparing. Den är konstruerad för att samverka med luft/vattenvärmepump EHP AW. Med värmepumpmodulen CM 200/300 kopplade till Bosch EHP AW får du en komplett lösning för värme, varmvatten och tillskottsvärme i ditt hus. Reglering, arbetstank, expansionskärl, cirkulationspump och växelventil är inbyggt i modulen, så installationen bli enkel, ren och snygg utan externt monterade komponenter och du styr och övervakar enkelt med hjälp av den inbyggda reglercentralen. Finns i koppar eller i rostfritt utförande. Den rostfria beredaren har en elanod för att ytterligare säkerställa driftsäkerhet, kvalitet och funktion.

6 Modell CM200 CM300 Mått (BxDxH) mm 600x648x x774x1970 Varmvattenberedare/yttermantel volym l 185/40 286/75 Arbetstank volym l Expansionskärl volym l Vikt exkl. vatten kg Vikt inkl. vatten kg Elpatron kw 9 12 Elanod Endast rostfri Endast rostfri Elektrisk inkoppling V 400V, 3N AC 50 Hz 400V, 3N AC 50 Hz Max effektförbrukning kw 9,2 12,2 Avsäkring AT Effekt cirk. pump kw 0,2 0,2 Överhettningsskydd C Max. arbetstryck inner/yttermantel bar 9/3 9/3 Max. arbetstryck inner/yttermantel MPa 0,9/0,3 0,9/0,3 Min. flöde värmesystem l/s 0,19 0,19 Pump värmesystem G1 Wilo Star RS 25/6-3 Wilo Star RS 25/6-3 Värmebärarpump G2 Wilo Star RS 25/6-3 Wilo Star RS 25/6-3 RSK nr Rostfri/Koppar / / Bosch CM 200 lämplig för samkörning med EHP AW 6, 8 och 10. Bosch CM 300 lämplig för samkörning med EHP AW 6, 8, 10, 12 och 15. Ytterligare produktfakta finns på vår hemsida Räkna ut din besparing boschvarme.se Räkna själv fram vilken besparing du kan uppnå i ditt hus. Gå in på (eller kontakta en av våra Auktoriserade Installatörer för värmebesiktning av ditt hus och en professionell besparingskalkyl.) Bosch Värme Box Tranås Tel Fax Bosch förbehåller sig rätten till konstruktionsändringar.
