1 IVT 495 TWIN Värmepumpen som ger dubbel effekt med frånluft och jordvärme

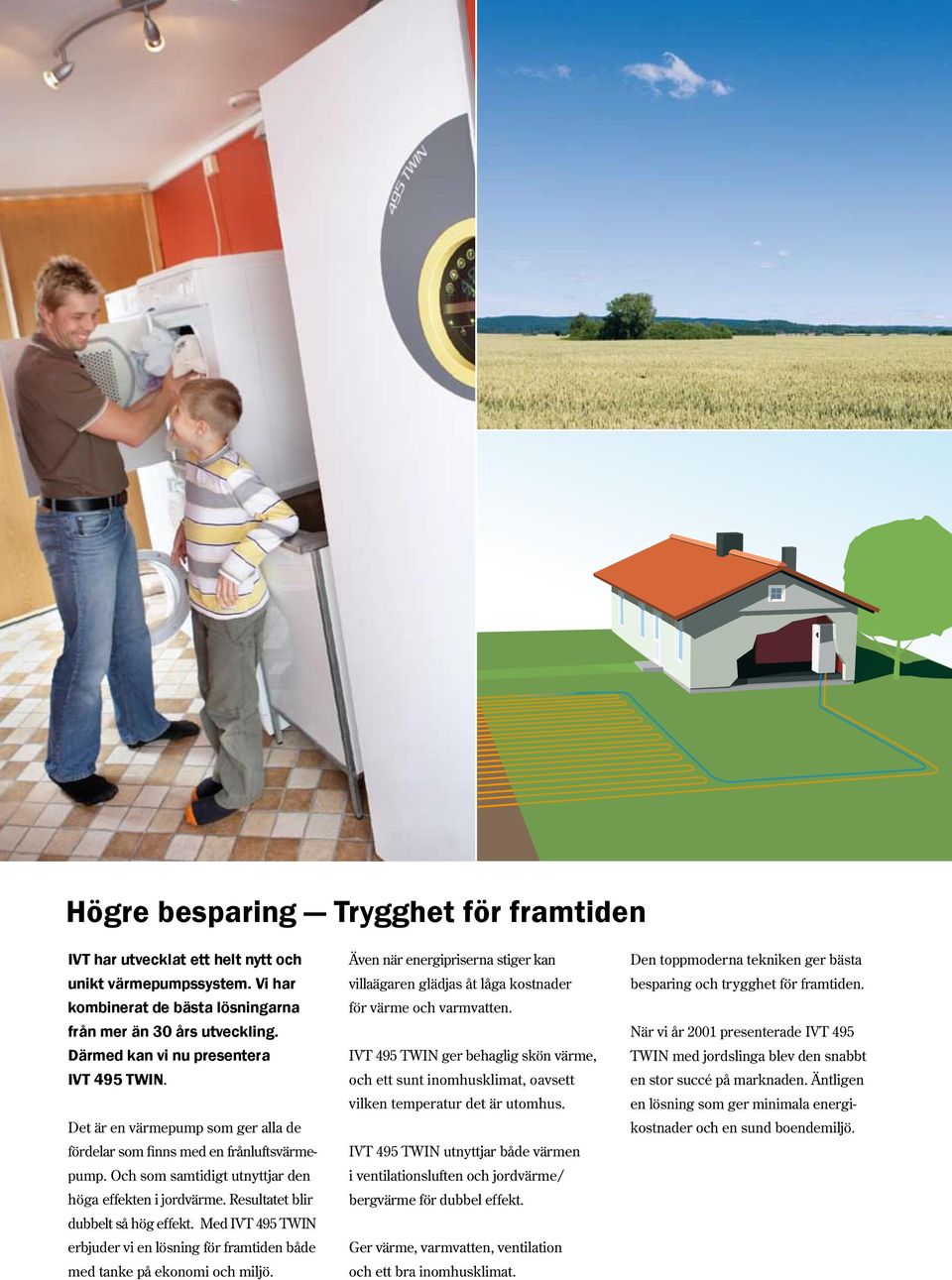

2 Högre besparing Trygghet för framtiden IVT har utvecklat ett helt nytt och unikt värmepumpssystem. Vi har kombinerat de bästa lösningarna från mer än 30 års utveckling. Därmed kan vi nu presentera IVT 495 TWIN. Det är en värmepump som ger alla de fördelar som finns med en frånluftsvärmepump. Och som samtidigt utnyttjar den höga effekten i jordvärme. Resultatet blir dubbelt så hög effekt. Med IVT 495 TWIN erbjuder vi en lösning för framtiden både med tanke på ekonomi och miljö. Även när energipriserna stiger kan villaägaren glädjas åt låga kostnader för värme och varmvatten. IVT 495 TWIN ger behaglig skön värme, och ett sunt inomhusklimat, oavsett vilken temperatur det är utomhus. IVT 495 TWIN utnyttjar både värmen i ventilationsluften och jordvärme/ bergvärme för dubbel effekt. Ger värme, varmvatten, ventilation och ett bra inomhusklimat. Den toppmoderna tekniken ger bästa besparing och trygghet för framtiden. När vi år 2001 presenterade IVT 495 TWIN med jordslinga blev den snabbt en stor succé på marknaden. Äntligen en lösning som ger minimala energikostnader och en sund boendemiljö.

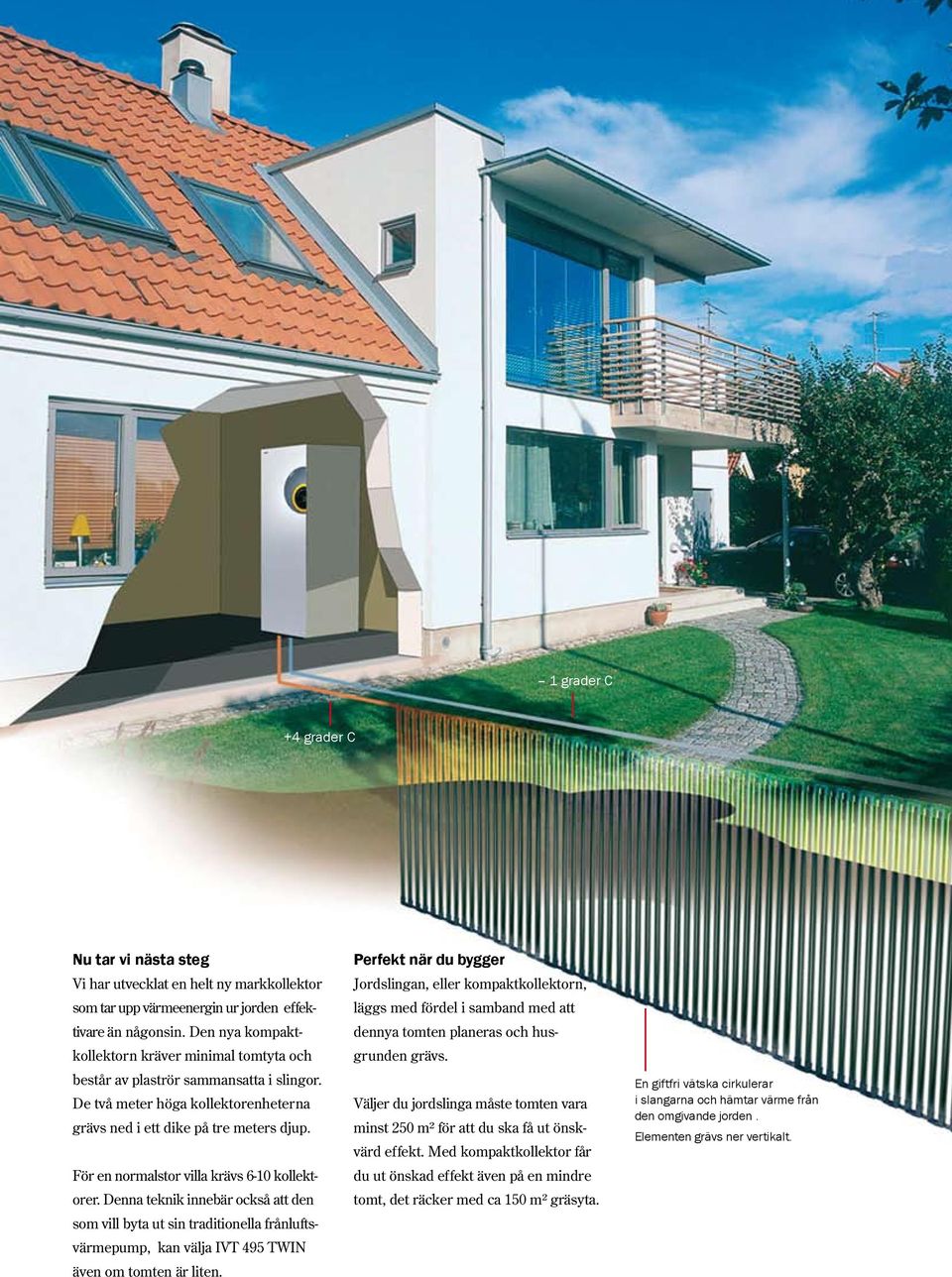

3 1 grader C +4 grader C Nu tar vi nästa steg Vi har utvecklat en helt ny markkollektor som tar upp värmeenergin ur jorden effektivare än någonsin. Den nya kompaktkollektorn kräver minimal tomtyta och består av plaströr sammansatta i slingor. De två meter höga kollektorenheterna grävs ned i ett dike på tre meters djup. För en normalstor villa krävs 6-10 kollektorer. Denna teknik innebär också att den som vill byta ut sin traditionella frånluftsvärmepump, kan välja IVT 495 TWIN även om tomten är liten. Perfekt när du bygger Jordslingan, eller kompaktkollektorn, läggs med fördel i samband med att dennya tomten planeras och husgrunden grävs. Väljer du jordslinga måste tomten vara minst 250 m² för att du ska få ut önskvärd effekt. Med kompaktkollektor får du ut önskad effekt även på en mindre tomt, det räcker med ca 150 m² gräsyta. En giftfri vätska cirkulerar i slangarna och hämtar värme från den omgivande jorden. Elementen grävs ner vertikalt.

4 Ett komplett system för bästa värmekomfort IVT 495 TWIN är den självklara värmepumpen för dig som bygger ett nytt hus. Den använder värmen i den luft som annars ventileras ut. Och dessutom värme från jorden på din tomt. Resultatet blir dubbel effekt och extra hög besparing. IVT 495 TWIN är tekniskt utvecklad för att ge maximal besparing, lång livslängd, enkelt handhavande och enkel installation. Allt är inbyggt och testat på fabrik för bästa prestanda. Den kan anslutas till alla typer av vattenburna värmesystem. För framtiden IVT har utvecklat denna unika teknik för att du ska få minimala värmekostnader för framtiden. Du kan vara trygg oavsett vad som händer med energipriserna i övrigt. Allt du behöver IVT 495 TWIN löser ditt behov av värme, tappvarmvatten, ventilation och inomhusklimat. IVT, våra återförsäljare och de husleverantörer vi samarbetar med ger dig en komplett lösning. Du får hjälp med projektering, värmepump och ventilationskanaler. Vi svarar för igångkörning och injustering av värmepump och ventilation. Resultatet blir bästa värmeekonomi och boendekomfort. Enkel skötsel En datoriserad reglercentral svarar för att du alltid har rätt värme och skönt inomhusklimat. Du behöver i princip bara välja vilken temperatur du vill ha i huset, så sköter värmepumpens styrdator resten. Sammanfattning fördelar IVT 495 TWIN Värme och varmvatten ur frånluften, samt från jorden på den egna tomten. Dubbel effekt jämfört med traditionella frånluftsvärmepumpar. Bra inomhusklimat luften byts varannan timme. Komplett lösning med produkter, projektering, installation, igångkörning och finjustering. Lätt att installera endast kortare jordslinga eller borrhål. Datoriserad reglercentral styr värmen automatiskt oberoende av utetemperatur. Trygg framtidslösning. Billig värme även om energipriserna stiger. IVT har resurserna som krävs för bästa support och maximal trygghet.

5 Du får skön värme även under de kallaste vinterdagarna. IVT 495 TWIN kan kopplas till golvvärme eller traditionella element. Du väljer själv det system du vill ha i ditt nya hus. Kompakt och tyst IVT 495 TWIN är en kompakt enhet som tar liten plats och är mycket tystgående. Det krävs endast en golvyta på 100x60 cm i huset. Rostfri vv-beredare För att öka den totala driftsäkerheten, livslängden och tryggheten har vi byggt in en rostfri varmvattenberedare. Den är mycket välisolerad för minimala värmeförluster. Enkel inställning IVT 495 TWIN är utrustad med reglercentralen Rego 400. Den har avancerad teknik för att exakt mäta och styra värme och komfort i ditt hus. En tydlig manöverpanel gör det enkelt att sköta husets värmesystem. På en tvåraders display syns alla värden och det är lätt att följa upp energiförbrukningen. Funktionen extra varmvatten är perfekt när exempelvis släkten kommer på besök. Du kan även välja sparkfunktion för optimal ekonomi. Med semesterfunktionen kan du ställa värmepumpen på sparlåga när du är bortrest.

6 Tekniskt fulländad in i minsta detalj Anslutning av ventilation Filterkassett med tvättbart filter Expansionskärl för värmesystem Återvinningsbatteri Ventilationsluften sänks från ca + 20 till ca Cirkulationspump för att hämta och återladda energi ur markslingan Ventilationsfläkt Rostfri varmvattenberedare Säkerhetsventil för värmesystem Kallvattenkoppel med påfyllning, avtappning, backventil och säkerhetsventil Scrollkompressor med R134a för hög varmvattentemperatur Anslutning i bakkant för kallt och varmt vatten Reglercentral Rego 400 för enkel inställning och övervakning. Elpanel Elpatron Steglöst eltillskott Shuntventil för värmesystem Anslutning i bakkant för värme Anslutning i bakkant för markslinga Värmeväxlare för markslinga Cirkulationspump för värmesystem

7 Tekniska fakta för IVT 495 TWIN Avgiven värmeeffekt vid 0 C/50 C * kw 3,9 Tillförd eleffekt vid 0 C/50 C * kw 1,55 Nominellt flöde värmebärare l/s 0,30 Min flöde värmebärare l/s 0 Nominellt flöde köldbärare ** l/s 0,22 Nominellt flöde frånluft m³/h 220 Min och maxflöde frånluftsflöde m³/h Tillåtet externt tryckfall värmebärare kpa 38 Tillåtet externt tryckfall köldbärare kpa 22 Max slangläng m 400 (DN 40-slang) Eltillskott kw 6, 9 alt 13,5 Elektrisk inkoppling 400V, N 3-fas Avsäkring, 6 kw eleffekt A 16 Avsäkring, 9 kw eleffekt A 20 Avsäkring, 13,5 kw eleffekt A 25 Kompressor Inbyggd värmebärarpump Inbyggd köldbärarpump Inbyggd varmvattenberedare Scroll Ja Ja Rostfri, 163 liter Högsta utgående värmebärartemperatur C 58 Lägsta ingående köldbärartemperatur C -5 Köldmedium R134a kg 1,5 Anslutning varm-/kallvatten mm 22 Anslutning värmebärare mm 22 Anslutning köldbärare mm 22 Anslutning spillvatten mm 32 Anslutning frånluft mm 125 Mått, höjd x bredd x djup mm 2090 x 600 x 615 Vikt kg 195 Vikt med vatten kg 415 Max arbetstryck, värmebärare bar 2,5 Max arbetstryck, köldbärare bar 4,0 Max arbetstryck, tappvarmvatten bar 9 Överhettningsskydd C 95 Expansionskärl, värmesystem liter 12 Reglercentral Rego 405 *) Effektuppgifter är angivna vid 50 C utgående värmebärare och 0 C ingående köldbärare samt nominella flöden. Cirkulationspumpar är medräknade enligt Europastandard, EN 255. **) Tillåten avvikelse från nominellt flöde: ±20%. Minsta avstånd mellan slang och hus 1,5 m. Min 0,5 m från tomtgräns mot granne.

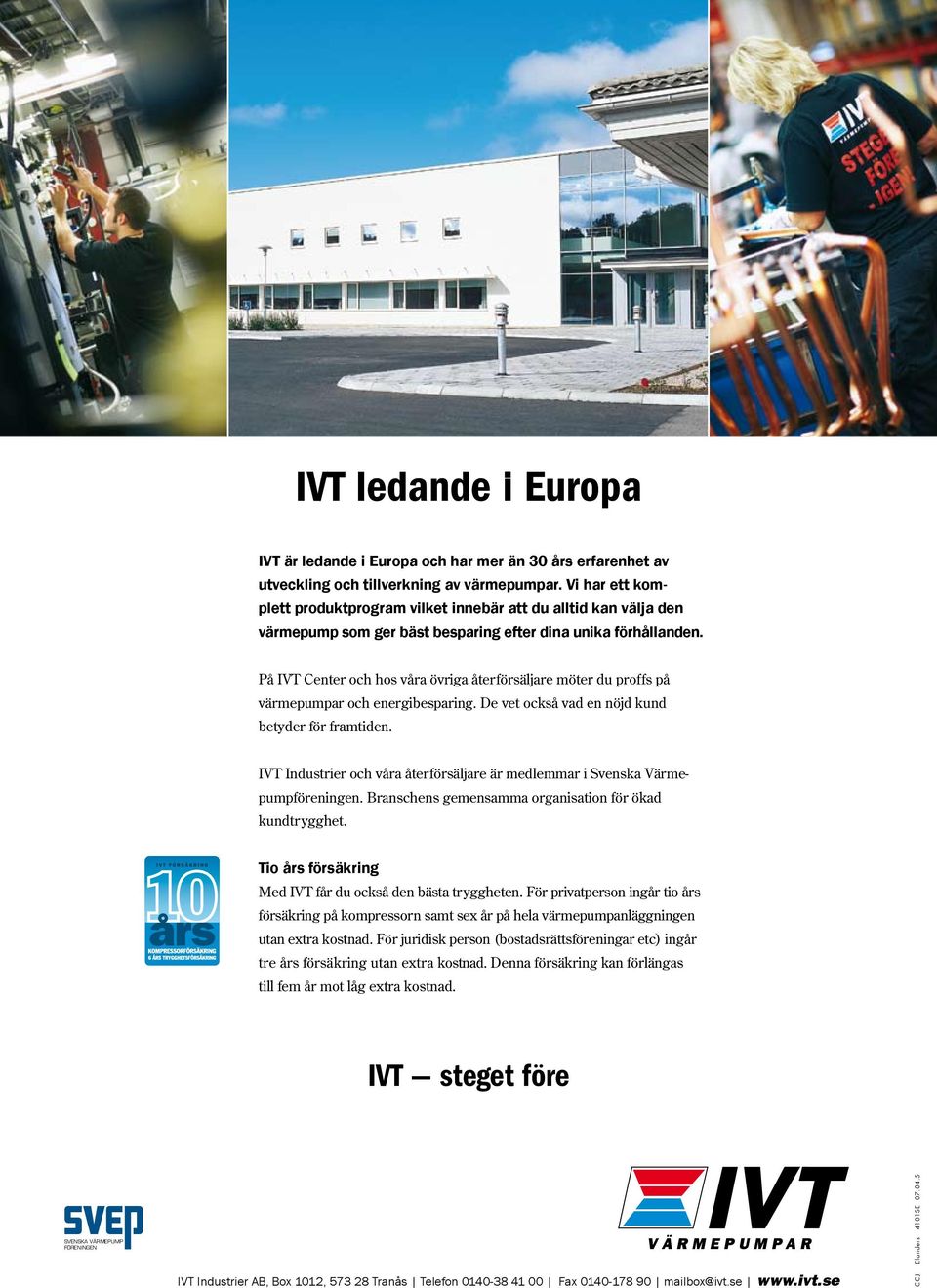

8 IVT ledande i Europa IVT är ledande i Europa och har mer än 30 års erfarenhet av utveckling och tillverkning av värmepumpar. Vi har ett komplett produktprogram vilket innebär att du alltid kan välja den värmepump som ger bäst besparing efter dina unika förhållanden. På IVT Center och hos våra övriga återförsäljare möter du proffs på värmepumpar och energibesparing. De vet också vad en nöjd kund betyder för framtiden. IVT Industrier och våra återförsäljare är medlemmar i Svenska Värmepumpföreningen. Branschens gemensamma organisation för ökad kundtrygghet. Tio års försäkring Med IVT får du också den bästa tryggheten. För privatperson ingår tio års försäkring på kompressorn samt sex år på hela värmepumpanläggningen utan extra kostnad. För juridisk person (bostadsrättsföreningar etc) ingår tre års försäkring utan extra kostnad. Denna försäkring kan förlängas till fem år mot låg extra kostnad. IVT steget före SVENSKA VÄRMEPUMP FÖRENINGEN IVT Industrier AB, Box 1012, Tranås Telefon Fax mailbox@ivt.se CCJ Elanders 4101SE SVENSKA VÄRMEPUMP FÖRENINGEN
