1 Inför byte av CTC:s Luftvärmeaggregat LVA-1 Till PBH s Luftvärmeaggregat LVAC Redovisningen Gäller för hus upp till 130 m² Dimensionerande utomhustemperatur - 35 C Fyra installationsalternativ Telefon info@pbh.se

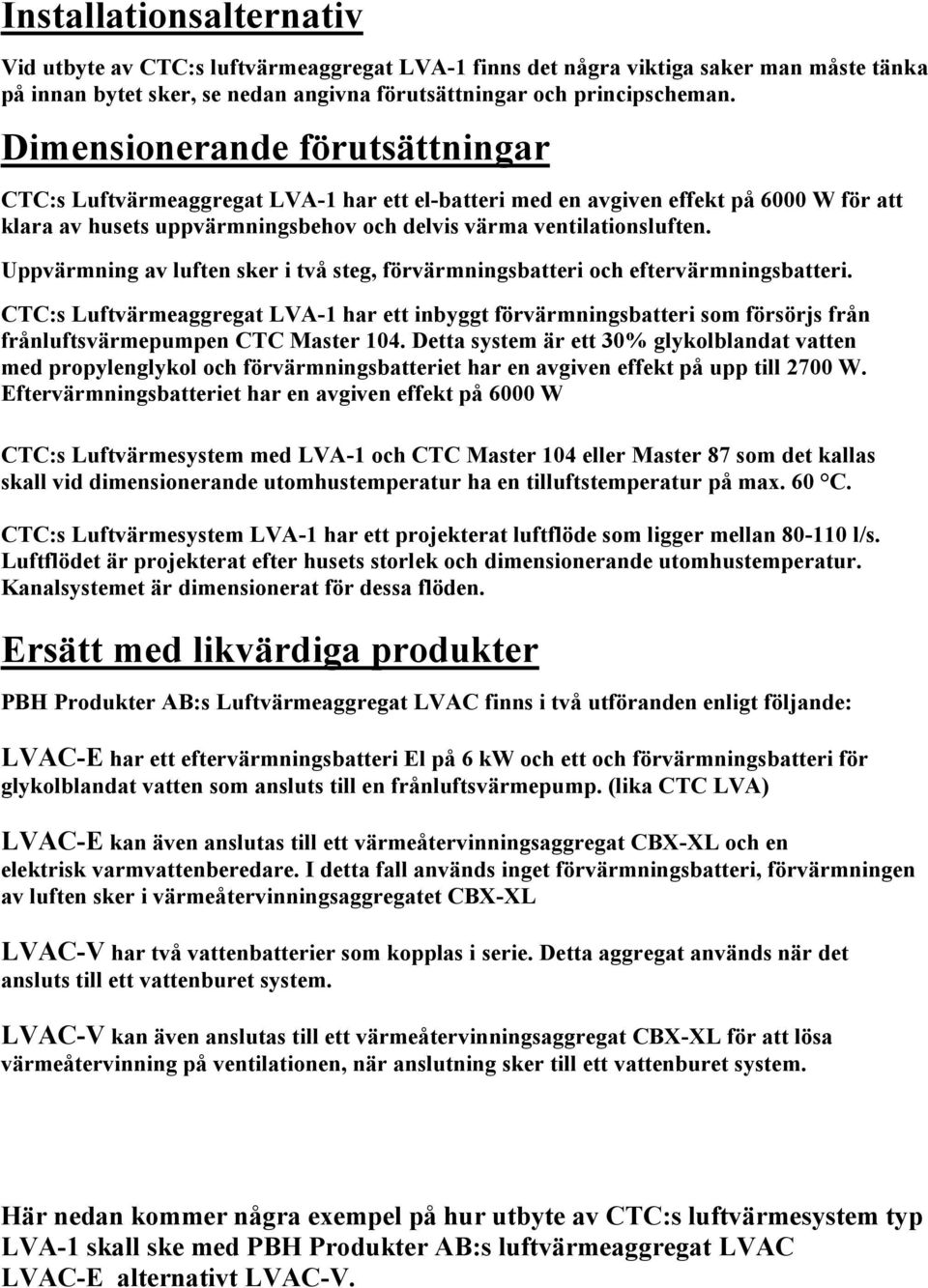

2 Installationsalternativ Vid utbyte av CTC:s luftvärmeaggregat LVA-1 finns det några viktiga saker man måste tänka på innan bytet sker, se nedan angivna förutsättningar och principscheman. Dimensionerande förutsättningar CTC:s Luftvärmeaggregat LVA-1 har ett el-batteri med en avgiven effekt på 6000 W för att klara av husets uppvärmningsbehov och delvis värma ventilationsluften. Uppvärmning av luften sker i två steg, förvärmningsbatteri och eftervärmningsbatteri. CTC:s Luftvärmeaggregat LVA-1 har ett inbyggt förvärmningsbatteri som försörjs från frånluftsvärmepumpen CTC Master 104. Detta system är ett 30% glykolblandat vatten med propylenglykol och förvärmningsbatteriet har en avgiven effekt på upp till 2700 W. et har en avgiven effekt på 6000 W CTC:s Luftvärmesystem med LVA-1 och CTC Master 104 eller Master 87 som det kallas skall vid dimensionerande utomhustemperatur ha en tilluftstemperatur på max. 60 C. CTC:s Luftvärmesystem LVA-1 har ett projekterat luftflöde som ligger mellan l/s. Luftflödet är projekterat efter husets storlek och dimensionerande utomhustemperatur. Kanalsystemet är dimensionerat för dessa flöden. Ersätt med likvärdiga produkter PBH AB:s Luftvärmeaggregat LVAC finns i två utföranden enligt följande: LVAC-E har ett eftervärmningsbatteri El på 6 kw och ett och förvärmningsbatteri för glykolblandat vatten som ansluts till en frånluftsvärmepump. (lika CTC LVA) LVAC-E kan även anslutas till ett värmeåtervinningsaggregat CBX-XL och en elektrisk varmvattenberedare. I detta fall används inget förvärmningsbatteri, förvärmningen av luften sker i värmeåtervinningsaggregatet CBX-XL LVAC-V har två vattenbatterier som kopplas i serie. Detta aggregat används när det ansluts till ett vattenburet system. LVAC-V kan även anslutas till ett värmeåtervinningsaggregat CBX-XL för att lösa värmeåtervinning på ventilationen, när anslutning sker till ett vattenburet system. Här nedan kommer några exempel på hur utbyte av CTC:s luftvärmesystem typ LVA-1 skall ske med PBH AB:s luftvärmeaggregat LVAC LVAC-E alternativt LVAC-V.

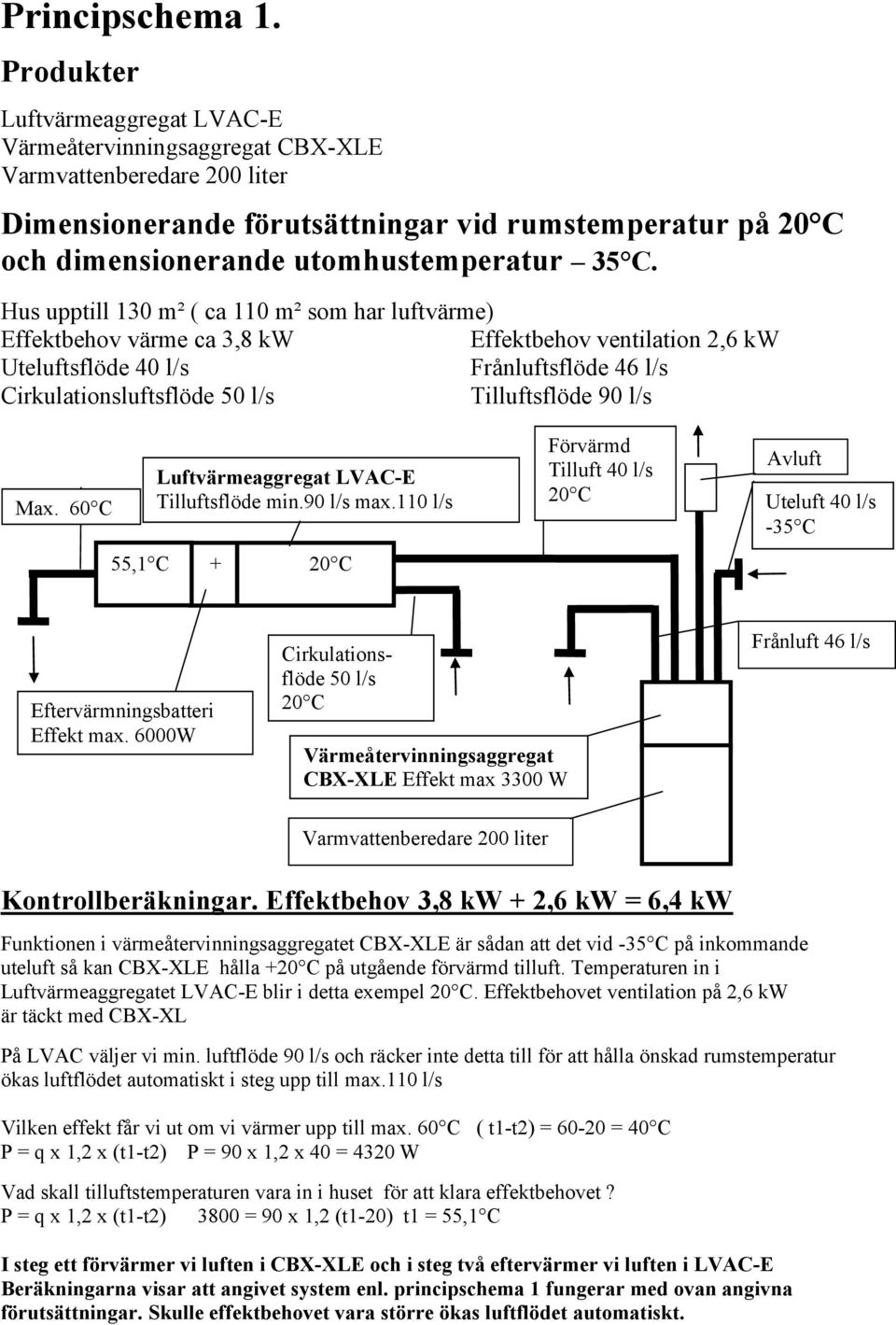

3 Principschema 1. Värmeåtervinningsaggregat CBX-XLE Varmvattenberedare 200 liter Dimensionerande förutsättningar vid rumstemperatur på Max. 60 C 55,1 C Tilluftsflöde min.90 l/s max.110 l/s Förvärmd Tilluft 40 l/s Uteluft 40 l/s -35 C Effekt max. 6000W 50 l/s Värmeåtervinningsaggregat CBX-XLE Effekt max 3300 W Frånluft 46 l/s Varmvattenberedare 200 liter Kontrollberäkningar. Effektbehov 3,8 kw 2,6 kw = 6,4 kw Funktionen i värmeåtervinningsaggregatet CBX-XLE är sådan att det vid -35 C på inkommande uteluft så kan CBX-XLE hålla på utgående förvärmd tilluft. Temperaturen in i Luftvärmeaggregatet LVAC-E blir i detta exempel. Effektbehovet ventilation på 2,6 kw är täckt med CBX-XL På LVAC väljer vi min. luftflöde 90 l/s och räcker inte detta till för att hålla önskad rumstemperatur ökas luftflödet automatiskt i steg upp till max.110 l/s Vilken effekt får vi ut om vi värmer upp till max. 60 C ( t1-t2) = = 40 C P = q x 1,2 x (t1-t2) P = 90 x 1,2 x 40 = 4320 W Vad skall tilluftstemperaturen vara in i huset för att klara effektbehovet? P = q x 1,2 x (t1-t2) 3800 = 90 x 1,2 (t1-20) t1 = 55,1 C I steg ett förvärmer vi luften i CBX-XLE och i steg två eftervärmer vi luften i LVAC-E Beräkningarna visar att angivet system enl. principschema 1 fungerar med ovan angivna förutsättningar. Skulle effektbehovet vara större ökas luftflödet automatiskt.

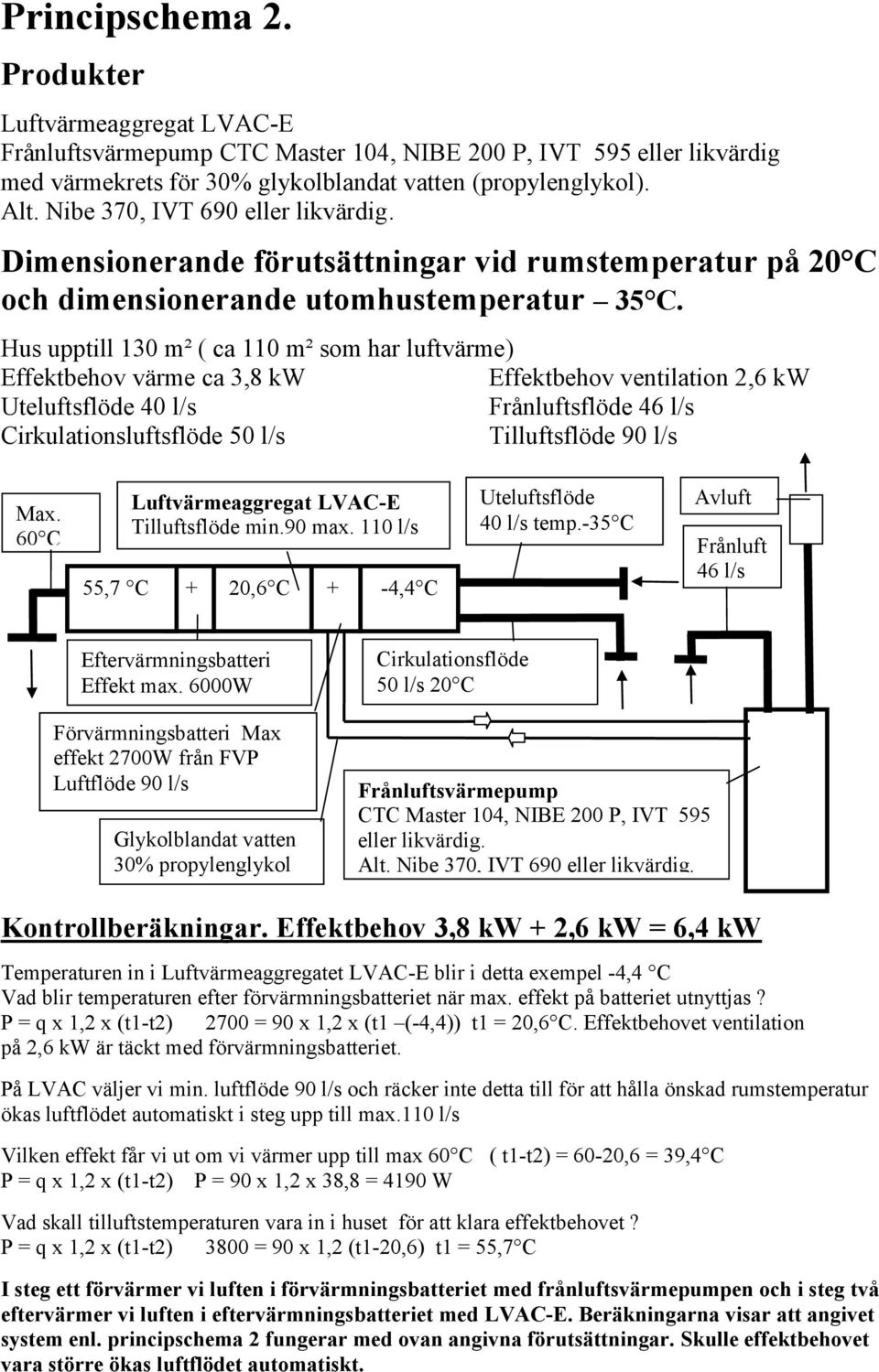

4 Principschema 2. Frånluftsvärmepump CTC Master 104, NIBE 200 P, IVT 595 eller likvärdig med värmekrets för 30% glykolblandat vatten (propylenglykol). Alt. Nibe 370, IVT 690 eller likvärdig. Dimensionerande förutsättningar vid rumstemperatur på Max. 60 C 55,7 C Tilluftsflöde min.90 max. 110 l/s l/s 20,6 C -4,4 C Uteluftsflöde 40 l/s temp.-35 C Frånluft 46 l/s Effekt max. 6000W Förvärmningsbatteri Max effekt 2700W från FVP Luftflöde 90 l/s Glykolblandat vatten 30% propylenglykol 50 l/s Frånluftsvärmepump CTC Master 104, NIBE 200 P, IVT 595 eller likvärdig. Alt. Nibe 370, IVT 690 eller likvärdig. Kontrollberäkningar. Effektbehov 3,8 kw 2,6 kw = 6,4 kw Temperaturen in i Luftvärmeaggregatet LVAC-E blir i detta exempel -4,4 C Vad blir temperaturen efter förvärmningsbatteriet när max. effekt på batteriet utnyttjas? P = q x 1,2 x (t1-t2) 2700 = 90 x 1,2 x (t1 (-4,4)) t1 = 20,6 C. Effektbehovet ventilation på 2,6 kw är täckt med förvärmningsbatteriet. På LVAC väljer vi min. luftflöde 90 l/s och räcker inte detta till för att hålla önskad rumstemperatur ökas luftflödet automatiskt i steg upp till max.110 l/s Vilken effekt får vi ut om vi värmer upp till max 60 C ( t1-t2) = 60-20,6 = 39,4 C P = q x 1,2 x (t1-t2) P = 90 x 1,2 x 38,8 = 4190 W Vad skall tilluftstemperaturen vara in i huset för att klara effektbehovet? P = q x 1,2 x (t1-t2) 3800 = 90 x 1,2 (t1-20,6) t1 = 55,7 C I steg ett förvärmer vi luften i förvärmningsbatteriet med frånluftsvärmepumpen och i steg två eftervärmer vi luften i eftervärmningsbatteriet med LVAC-E. Beräkningarna visar att angivet system enl. principschema 2 fungerar med ovan angivna förutsättningar. Skulle effektbehovet vara större ökas luftflödet automatiskt.

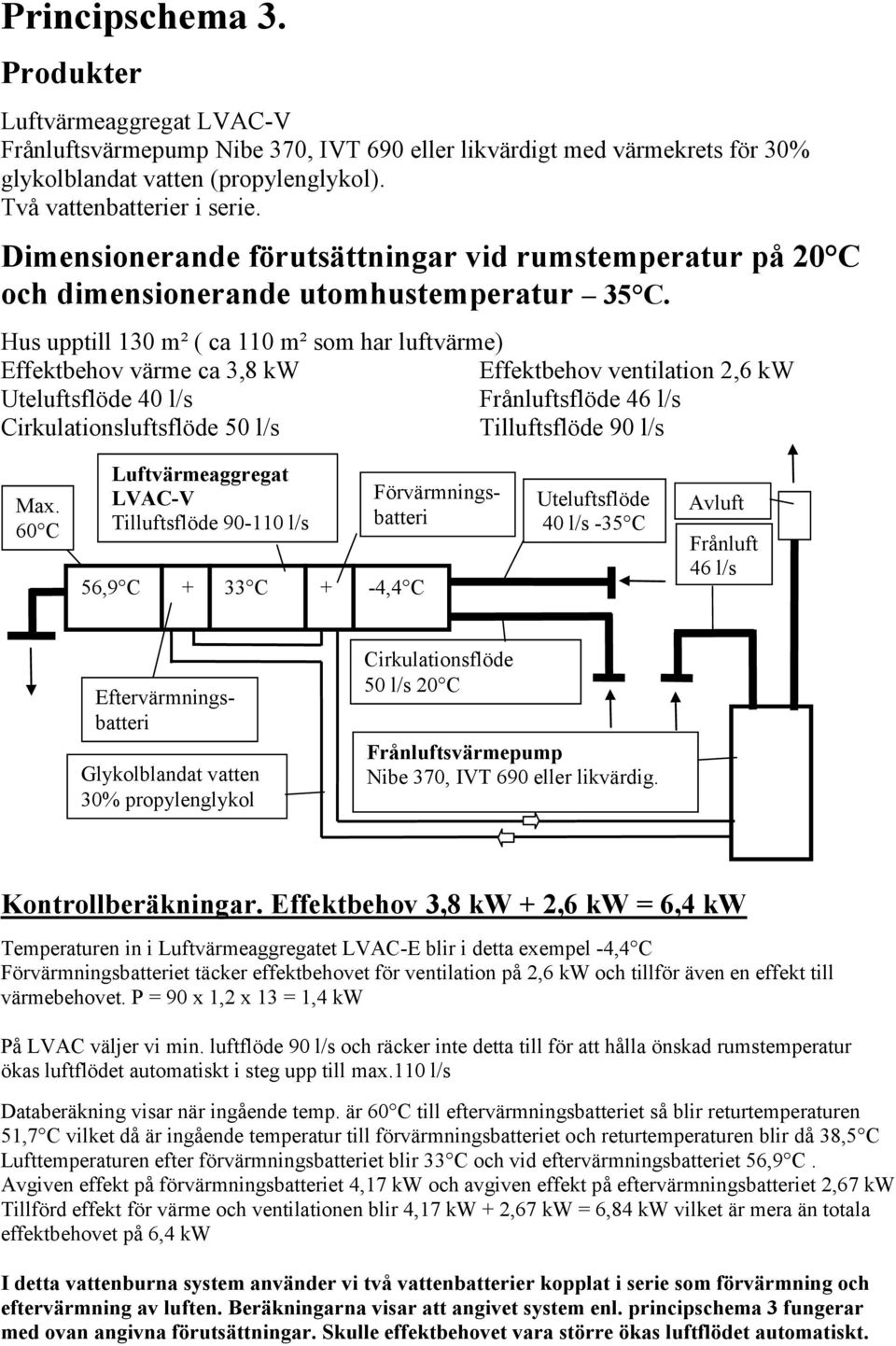

5 Principschema 3. Luftvärmeaggregat LVAC-V Frånluftsvärmepump Nibe 370, IVT 690 eller likvärdigt med värmekrets för 30% glykolblandat vatten (propylenglykol). Två vattenbatterier i serie. Dimensionerande förutsättningar vid rumstemperatur på Max. 60 C Luftvärmeaggregat LVAC-V Tilluftsflöde l/s 56,9 C 33 C Förvärmningsbatteri -4,4 C Uteluftsflöde 40 l/s -35 C Frånluft 46 l/s Glykolblandat vatten 30% propylenglykol 50 l/s Frånluftsvärmepump Nibe 370, IVT 690 eller likvärdig. Kontrollberäkningar. Effektbehov 3,8 kw 2,6 kw = 6,4 kw Temperaturen in i Luftvärmeaggregatet LVAC-E blir i detta exempel -4,4 C Förvärmningsbatteriet täcker effektbehovet för ventilation på 2,6 kw och tillför även en effekt till värmebehovet. P = 90 x 1,2 x 13 = 1,4 kw På LVAC väljer vi min. luftflöde 90 l/s och räcker inte detta till för att hålla önskad rumstemperatur ökas luftflödet automatiskt i steg upp till max.110 l/s Databeräkning visar när ingående temp. är 60 C till eftervärmningsbatteriet så blir returtemperaturen 51,7 C vilket då är ingående temperatur till förvärmningsbatteriet och returtemperaturen blir då 38,5 C Lufttemperaturen efter förvärmningsbatteriet blir 33 C och vid eftervärmningsbatteriet 56,9 C. Avgiven effekt på förvärmningsbatteriet 4,17 kw och avgiven effekt på eftervärmningsbatteriet 2,67 kw Tillförd effekt för värme och ventilationen blir 4,17 kw 2,67 kw = 6,84 kw vilket är mera än totala effektbehovet på 6,4 kw I detta vattenburna system använder vi två vattenbatterier kopplat i serie som förvärmning och eftervärmning av luften. Beräkningarna visar att angivet system enl. principschema 3 fungerar med ovan angivna förutsättningar. Skulle effektbehovet vara större ökas luftflödet automatiskt.

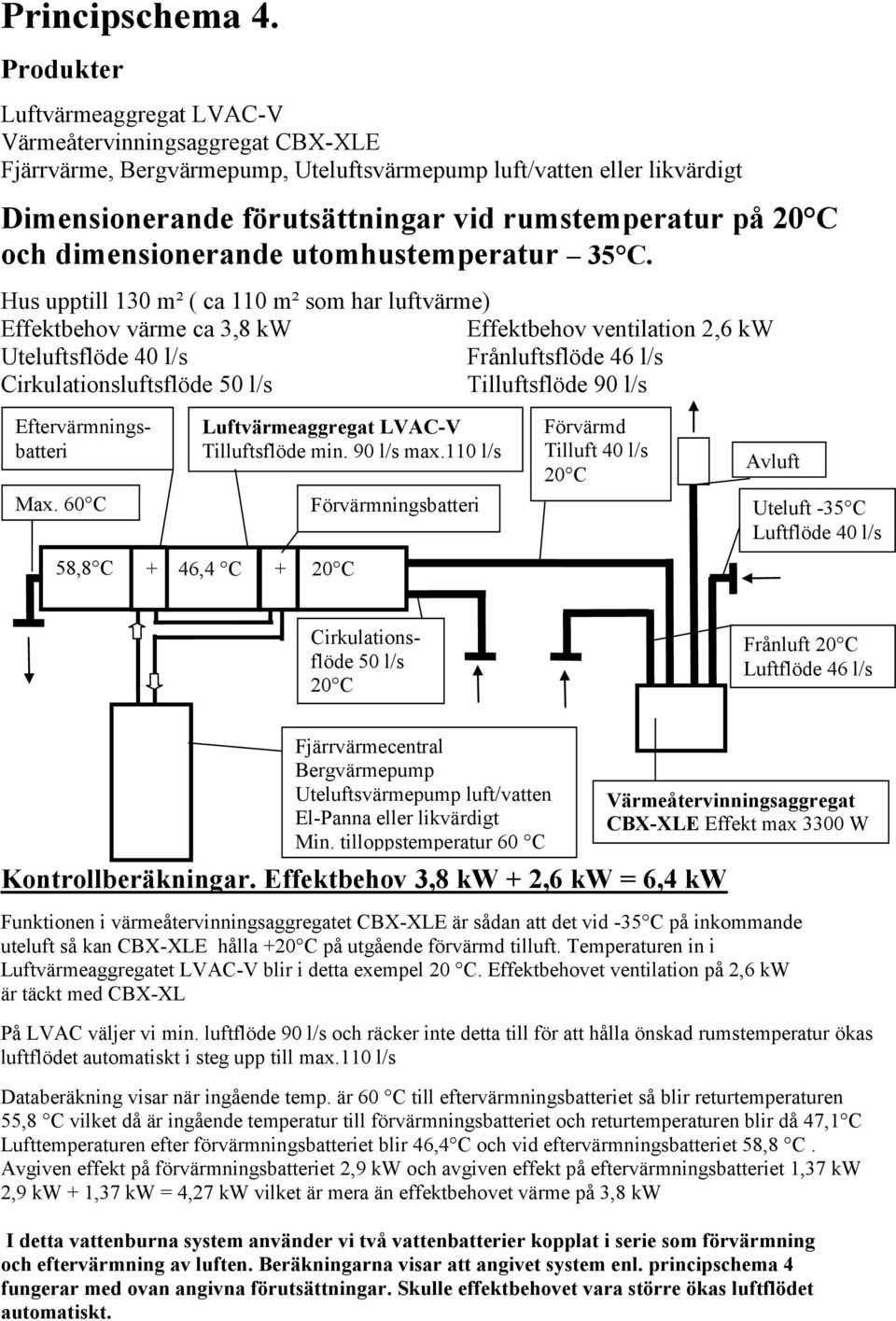

6 Principschema 4. Luftvärmeaggregat LVAC-V Värmeåtervinningsaggregat CBX-XLE Fjärrvärme, Bergvärmepump, Uteluftsvärmepump luft/vatten eller likvärdigt Dimensionerande förutsättningar vid rumstemperatur på Max. 60 C Luftvärmeaggregat LVAC-V Tilluftsflöde min. 90 l/s max.110 l/s Förvärmningsbatteri Förvärmd Tilluft 40 l/s Uteluft -35 C Luftflöde 40 l/s 58,8 C 46,4 C 50 l/s Frånluft Luftflöde 46 l/s Fjärrvärmecentral Bergvärmepump Uteluftsvärmepump luft/vatten El-Panna eller likvärdigt Min. tilloppstemperatur 60 C Kontrollberäkningar. Effektbehov 3,8 kw 2,6 kw = 6,4 kw Värmeåtervinningsaggregat CBX-XLE Effekt max 3300 W Funktionen i värmeåtervinningsaggregatet CBX-XLE är sådan att det vid -35 C på inkommande uteluft så kan CBX-XLE hålla på utgående förvärmd tilluft. Temperaturen in i Luftvärmeaggregatet LVAC-V blir i detta exempel 20 C. Effektbehovet ventilation på 2,6 kw är täckt med CBX-XL På LVAC väljer vi min. luftflöde 90 l/s och räcker inte detta till för att hålla önskad rumstemperatur ökas luftflödet automatiskt i steg upp till max.110 l/s Databeräkning visar när ingående temp. är 60 C till eftervärmningsbatteriet så blir returtemperaturen 55,8 C vilket då är ingående temperatur till förvärmningsbatteriet och returtemperaturen blir då 47,1 C Lufttemperaturen efter förvärmningsbatteriet blir 46,4 C och vid eftervärmningsbatteriet 58,8 C. Avgiven effekt på förvärmningsbatteriet 2,9 kw och avgiven effekt på eftervärmningsbatteriet 1,37 kw 2,9 kw 1,37 kw = 4,27 kw vilket är mera än effektbehovet värme på 3,8 kw I detta vattenburna system använder vi två vattenbatterier kopplat i serie som förvärmning och eftervärmning av luften. Beräkningarna visar att angivet system enl. principschema 4 fungerar med ovan angivna förutsättningar. Skulle effektbehovet vara större ökas luftflödet automatiskt.
