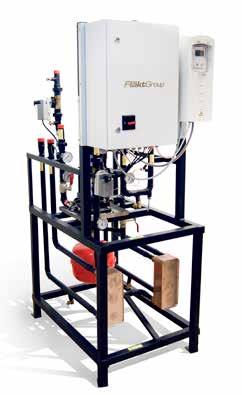

ECONET PREMIUM FAQ FELSÖKNING: GT 21 GT 20 GT 00 GF 10 GT 10. Kontrollera först all data för luftbehandlingsaggregatet. GF 20 GH 20 GT 42 GT 30 GT 50

Transkript

1 ECONET PREMIUM FAQ FELSÖKNING: Kontrollera först all data för luftbehandlingsaggregatet.

2 2 Lufttemperatur/luftfuktighet Uteluftens temperatur C Termometer eller AHU/Econet Tilluftstemperatur C Termometer eller AHU/Econet GT 20 Frånluftstemperatur C Termometer eller AHU/Econet Frånluftens fuktighet % Econet GT 21 Avluftstemperatur C Termometer eller AHU/Econet Vätsketemperaturer Tilluftsbatteri, in C Termometer eller AHU/Econet Tilluftsbatteri, ut C Termometer eller AHU/Econet Frånluftsbatteri, ut C Termometer eller AHU/Econet Kyla, in C Termometer eller AHU Värme, in C Termometer eller AHU Flöden Tilluftsflöde m 3 /s Econet Tilluftsflöde m 3 /s AHU FO 10 Tilluft, frekvensomriktare Hz Frekvensomriktare Frånluftsflöde m 3 /s AHU FO 21 Frånluft, frekvensomriktare Hz Frekvensomriktare Vätskeflöde l/s Econet FO 40 Vätska, frekvensomriktare Hz Frekvensomriktare Funktioner HRS Värmeåtervinningssignal % Styr till AHU eller Econet Frånluft bypass pos. % Econet-styr Tilluft bypass pos. % Econet-styr Temp.-verkningsgrad, tilluft, faktisk Temp.-verkningsgrad, tilluft Temp.-verkningsgrad, frånluft

3 3 ISLARM, : Låg vätsketemperatur, GT42. Risk att kyl-/värmeväxlaren förstörs. Förinställt börvärde för larm: R : +2 C Värmeåtervinningssignal: R Kontrollera att värmeåtervinningssignalen är 100% (10 V) från BMS Islarm Bypass-ventil : R Position Vid stängd position och uteluft > -20 C och låg fuktighet i frånluften. Vid delvis öppen position (0 50 %) < -20 C och hög fuktighet i frånluften. Vid 100 % öppen position. -> inte OK Värmeåtervinningssignal 0 30 % Fel i ventil eller kablage Kylsekvens Fel i ventil eller kablage Manuell position för ventil. GF10, 20: Luftflöde: R Frånluft, GF20 << tilluft, GF10 R Frånluft, GF20 << av dimensionerat värde Avlufts-/frånluftsbatterier: R Frostbildning på frånluftsbatteriet GT20: Frånluftstemperatur: R Frånluftstemperatur, GT20 << av dimensionerat värde GP41: Vätskeflöde: R Vätskeflöde > 1/3 av tilluftsflödet. R Annars ökar inte vätskeflödet oavsett isskyddets läge. Kontrollera parametrarna Kontrollera givarna för luft- och vätskeflöde Kontrollera frekvensomriktaren, den ska vara i automatiskt läge. Vid icke drift: R Vid långvarigt larm för is måste tilläggsvärmeventilen öppnas under ej drift läge, börvärde för öppning SV30 (värmeventil) kan ställas in på GT42= +10 C, se funktionsbeskrivningen för Econet. I startläge: R Startsekvens för luftbehandlingsaggregatet: starta först ECONET-enheten sedan frånluftsaggregatet och efter 2 4 min tilluftsaggregatet.

4 4 FROSTLARM, : Låg vätsketemperatur, GT41. Risk för frostbildning i avluftsbatteriet, luft. Förinställt börvärde för larm: R : -10 C Värmeåtervinningssignal: R Kontrollera att värmeåtervinningssignalen är 100% (10 V) från BMS Frostlarm GP41: Vätskeflöde: R Vätskeflöde > 1/3 av tilluftsflödet R GT40 > GT C R Annars ökar inte ECONET vätskeflödet oavsett frostskyddets läge Kontrollera parametrarna Kontrollera givarna för luft- och vätskeflöde Kontrollera frekvensomriktaren, den ska vara i automatiskt läge. GT10: Tilluftens temperatur: R Aktuell temp. <-> till börvärde R Aktuell temp. << börvärde För låg temp. vid tilläggsvärme in (SV 30) För lågt vätskeflöde för tilläggsvärme För låg återvunnen energimängd från avluften. GT00: Uteluftstemperatur: R GT00 << än dimensionerad uteluftstemperatur under vintern I startläge: R Startsekvens för luftbehandlingsaggregatet: starta först ECONET-enheten sedan frånluftsaggregatet och efter 2 4 minuter tilluftsaggregatet. * = The output groups up to and including 3.5 kw should be connected for 2-phase, 400 V/440 V

5 5 TRYCKLARM GP40: Undertryckslarm för skydd av pumpen och systemläckage. Förinställt börvärde för larm: R 0,5 bar Avluftat: R Fyll på systemet till 1 2 bar statiskt tryck Läckage: R Hitta läckaget och åtgärda det Undertryckslarm GP40 Luft i vätskekretsen: R Kontrollera avluftningsutrustningen R Töm ut luft Fyll på systemet till 1 2 bar statiskt tryck. Komponentfel GP40: R Kontrollera

6 6 VÄRMEÅTERVINNINGENS VERKNINGSGRAD: Om temperaturverkningsgraden är låg ska detta analyseras enligt nedan Värmeåtervinningens verkningsgrad beräknas enligt följande: η = (GT42-GT41) (GT10-GT00) (GT40-GT41) (GT20-GT00 När värmeventilen SV30 är öppen. η = (GT10-GT00) (GT20-GT00) När värmeventilen SV30 är stängd. η = (GT21-GT20) (GT00-GT20) När kylåtervinning beräknas. Värmeåtervinningssignal: R Kontrollera att värmeåtervinningssignalen är 100% (10 V) från BMS GF10, 20: Luftflöde: R Tilluftsflöde = frånluftsflöde R Tilluftsflöde > frånluftsflöde R Tilluftsflöde < frånluftsflöde lägre verkningsgrad högre verkningsgrad GT21: Avluftstemperatur: R GT21 < GT41 +6 C - > ok R GT21~GT00 Avluft lägre än tilluftsflödet R GT21~GT20 SV40 öppen Avluft högre än tilluftsflödet GT20: Frånluftstemperatur: R Kontrollera att frånluftstemperatur/fuktighet är nära dimensionerade värden R Lägre verkningsgrad vid: Lägre temperatur på frånluft Lägre fuktighet i frånluft R Högre verkningsgrad vid: Högre temperatur på frånluft Högre fuktighet i frånluft

7 7 VÄRMEÅTERVINNINGENS VERKNINGSGRAD: Om temperaturverkningsgraden är låg ska detta anslyseras enligt nedan GT00: Uteluftens temperatur: R -10 C < GT00 < 0 C R GT00<-10 C Minskad värmeåtervinning på grund av frostbildningsläge. R GT00>+10 C Sannolikt minskad värmeåtervinning på grund av minskat behov. GT10: Tilluftstemperatur: R Kontrollera att tilluftstemperaturen är nära dimensionerade värden. GP41: Vätskeflöde: R Ska vara 1/3 av luftflödet i förhållandet l/sek till m 3 /sek R < 1/3 av tilluftsflödet Minskad värmeåtervinning (värmeåtervinningssignal < 100 %) R ECONET får fel luftflöde Parameterfel R Vätskeflöde > 1/3 av tilluftsflödet Is-/frostbildningsläge GT40: Vätsketemperaturer: R GT40~GT10 +6 C R GT40~GT41 Högt vätskeflöde Lågt tilluftsflöde R GT40 > > GT10 GT41: Vätsketemperaturer: R GT41~GT00 +6 C R GT41~GT40 Högt vätskeflöde Lågt tilluftsflöde Lågt vätskeflöde R GT41~GT00 Lågt vätskeflöde Lågt tilluftsflöde R GT41 < -3 C Frostbildningsläge med högt vätskeflöde
