1 Inför byte av CTC:s Luftvärmeaggregat LVA-1 Till PBH s Luftvärmeaggregat LVAC Reodvisningen Gäller för hus upp till 130 m² Dimensionerande utomhustemperatur -20 C Fyra installationsalternativ Telefon info@pbh.se

2 Installationsalternativ Vid utbyte av CTC:s luftvärmeaggregat LVA-1 finns det några viktiga saker man måste tänka på innan bytet sker, se nedan angivna förutsättningar och principscheman. Dimensionerande förutsättningar CTC:s Luftvärmeaggregat LVA-1 har ett el-batteri med en avgiven effekt på 6000 W för att klara av husets uppvärmningsbehov och delvis värma ventilationsluften. Uppvärmning av luften sker i två steg, förvärmningsbatteri och eftervärmningsbatteri. CTC:s Luftvärmeaggregat LVA-1 har ett inbyggt förvärmningsbatteri som försörjs från frånluftsvärmepumpen CTC Master 104. Detta system är ett 30% glykolblandat vatten med propylenglykol och förvärmningsbatteriet har en avgiven effekt på upp till 2700 W. Eftervärmningsbatteriet har en avgiven effekt på 6000 W CTC:s Luftvärmesystem med LVA-1 och CTC Master 104 eller Master 87 som det kallas skall vid dimensionerande utomhustemperatur ha en tilluftstemperatur på max. 60 C. CTC:s Luftvärmesystem LVA-1 har ett projekterat luftflöde som ligger mellan l/s. Luftflödet är projekterat efter husets storlek och dimensionerande utomhustemperatur. Kanalsystemet är dimensionerat för dessa flöden. Ersätt med likvärdiga produkter PBH AB:s Luftvärmeaggregat LVAC finns i två utföranden enligt följande: LVAC-E har ett eftervärmningsbatteri El på 6 kw och ett och förvärmningsbatteri för glykolblandat vatten som ansluts till en frånluftsvärmepump. (lika CTC LVA) LVAC-E kan även anslutas till ett värmeåtervinningsaggregat CBX-XL och en elektrisk varmvattenberedare. I detta fall används inget förvärmningsbatteri, förvärmningen av luften sker i värmeåtervinningsaggregatet CBX-XL LVAC-V har två vattenbatterier som kopplas i serie, Detta aggregat används när det ansluts till ett vattenburet system. LVAC-V kan även anslutas till ett värmeåtervinningsaggregat CBX-XL för att lösa värmeåtervinning på ventilationen, när anslutning sker till ett vattenburet system. Här nedan kommer några exempel på hur utbyte av CTC:s luftvärmesystem typ LVA-1 skall ske med PBH AB:s luftvärmeaggregat LVAC LVAC-E alternativt LVAC-V.

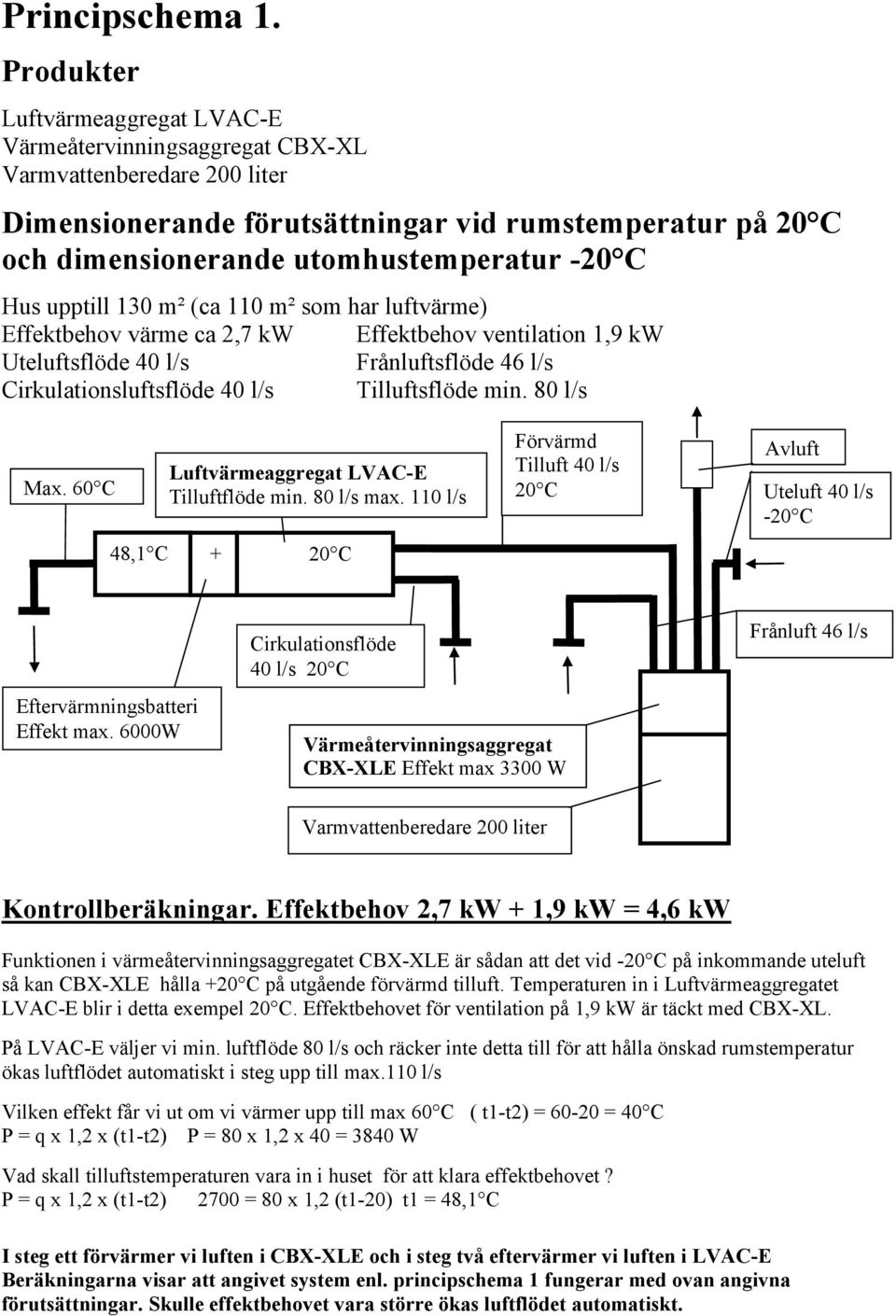

3 Principschema 1. Värmeåtervinningsaggregat CBX-XL Varmvattenberedare 200 liter Dimensionerande förutsättningar vid rumstemperatur på och dimensionerande utomhustemperatur - Hus upptill 130 m² (ca 110 m² som har luftvärme) Effektbehov värme ca 2,7 kw Effektbehov ventilation 1,9 kw Cirkulationsluftsflöde 40 l/s Tilluftsflöde min. 80 l/s Max. 60 C 48,1 C Tilluftflöde min. 80 l/s max. 110 l/s Förvärmd Tilluft 40 l/s Uteluft 40 l/s - Eftervärmningsbatteri Effekt max. 6000W Cirkulationsflöde 40 l/s Värmeåtervinningsaggregat CBX-XLE Effekt max 3300 W Frånluft 46 l/s Varmvattenberedare 200 liter Kontrollberäkningar. Effektbehov 2,7 kw 1,9 kw = 4,6 kw Funktionen i värmeåtervinningsaggregatet CBX-XLE är sådan att det vid - på inkommande uteluft så kan CBX-XLE hålla på utgående förvärmd tilluft. Temperaturen in i Luftvärmeaggregatet LVAC-E blir i detta exempel. Effektbehovet för ventilation på 1,9 kw är täckt med CBX-XL. På LVAC-E väljer vi min. luftflöde 80 l/s och räcker inte detta till för att hålla önskad rumstemperatur Vilken effekt får vi ut om vi värmer upp till max 60 C ( t1-t2) = = 40 C P = q x 1,2 x (t1-t2) P = 80 x 1,2 x 40 = 3840 W Vad skall tilluftstemperaturen vara in i huset för att klara effektbehovet? P = q x 1,2 x (t1-t2) 2700 = 80 x 1,2 (t1-20) t1 = 48,1 C I steg ett förvärmer vi luften i CBX-XLE och i steg två eftervärmer vi luften i LVAC-E Beräkningarna visar att angivet system enl. principschema 1 fungerar med ovan angivna förutsättningar. Skulle effektbehovet vara större ökas luftflödet automatiskt.

4 Principschema 2. Frånluftsvärmepump CTC Master 104, NIBE 200 P, IVT 595 eller likvärdig med värmekrets för 30% glykolblandat vatten (propylenglykol). Alt. Nibe 370, IVT 690 eller likvärdig. Dimensionerande förutsättningar vid rumstemperatur på och dimensionerande utomhustemperatur - Hus upptill 130 m² (ca 110 m² som har luftvärme) Effektbehov värme ca 2,7 kw Effektbehov ventilation 1,9 kw Cirkulationsluftsflöde 40 l/s Tilluftsflöde min. 80 l/s Max. 60 C 56,2 C Tilluftflöde min. 80 l/s max. 110 l/s 28,1 C 0 C - Frånluft 46 l/s El-batteri Effekt max. 6000W Förvärmningsbatteri Effekt max 2700W Luftflöde 80 l/s Cirkulationsflöde 40 l/s Frånluftsvärmepump CTC Master 104, NIBE 200 P, IVT 595 eller likvärdig. Alt. Nibe 370, IVT 690 eller likvärdig. Glykolblandat vatten 30% propylenglykol Kontrollberäkningar. Effektbehov 2,7 kw 1,9 kw = 4,3 kw Temperaturen in i Luftvärmeaggregatet LVAC-E blir i detta exempel 0 C Vad blir temperaturen efter förvärmningsbatteriet när max. effekt på batteriet utnyttjas? P = q x 1,2 x (t1-t2) 2700 = 80 x 1,2 x (t1-0) t1 = 28,1 C. Förvärmningsbatteriet täcker effektbehovet för ventilationen på 1,9 kw och tillför även effekt till värmebehovet. P = 80 x 1,2 x 8,1 = 0,7 kw På LVAC-E väljer vi min. luftflöde 80 l/s och räcker inte detta till för att hålla önskad rumstemperatur Vilken effekt får vi ut om vi värmer upp till max 60 C ( t1-t2) = 60-28,1 = 31,9 P = q x 1,2 x (t1-t2) P = 80 x 1,2 x 31,9 = 3060 W Vad skall tilluftstemperaturen vara in i huset för att klara effektbehovet? P = q x 1,2 x (t1-t2) 2700 = 80 x 1,2 (t1-28,1) t1 = 56,2 C I steg ett förvärmer vi luften i förvärmningsbatteriet med frånluftsvärmepumpen och i steg två eftervärmer vi luften i eftervärmningsbatteriet med LVAC-E. Beräkningarna visar att angivet system enl. principschema 2 fungerar med ovan angivna förutsättningar. Skulle effektbehovet vara större ökas luftflödet automatiskt.

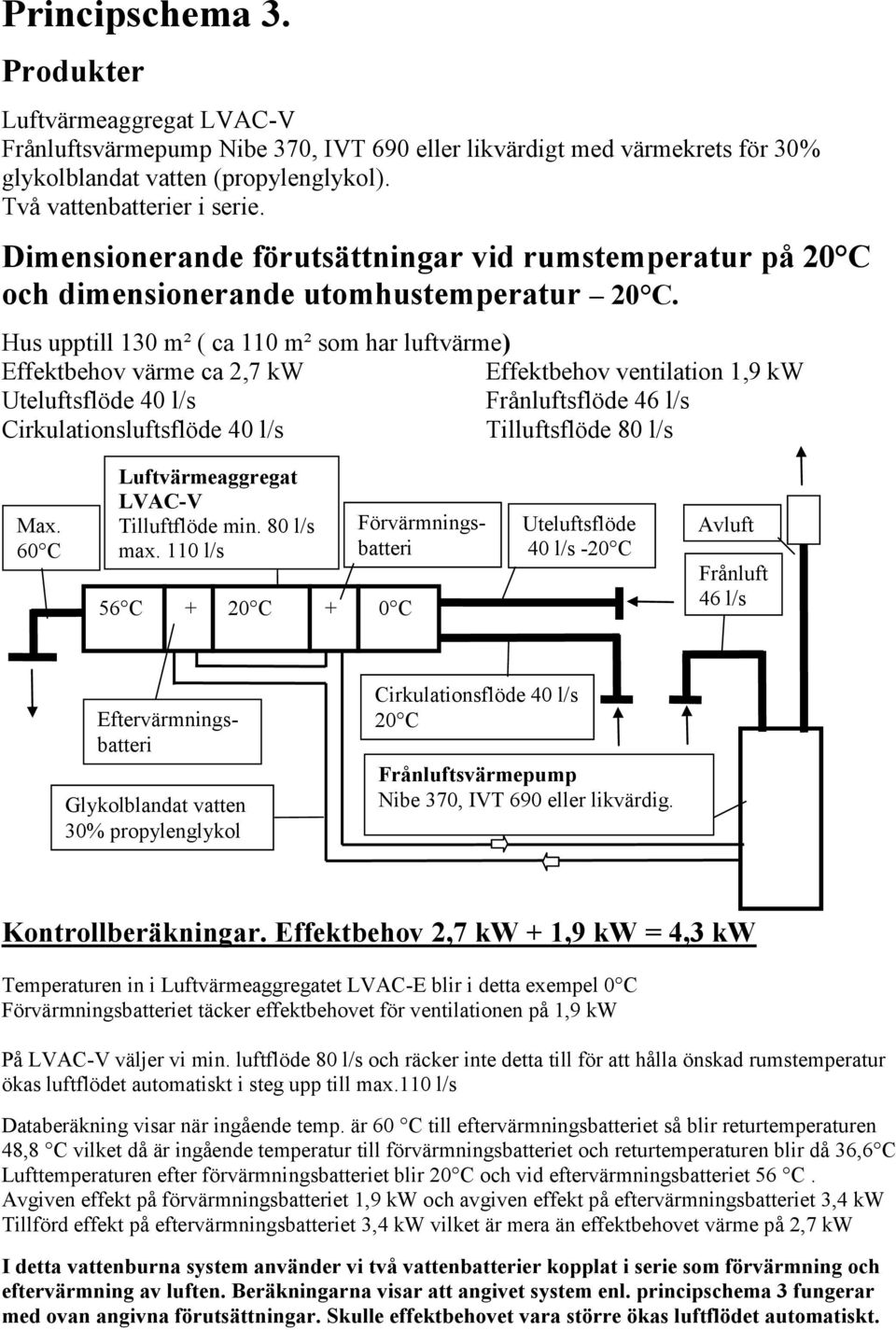

5 Principschema 3. Luftvärmeaggregat LVAC-V Frånluftsvärmepump Nibe 370, IVT 690 eller likvärdigt med värmekrets för 30% glykolblandat vatten (propylenglykol). Två vattenbatterier i serie. Dimensionerande förutsättningar vid rumstemperatur på och dimensionerande utomhustemperatur. Hus upptill 130 m² ( ca 110 m² som har luftvärme) Effektbehov värme ca 2,7 kw Effektbehov ventilation 1,9 kw Cirkulationsluftsflöde 40 l/s Tilluftsflöde 80 l/s Max. 60 C Luftvärmeaggregat LVAC-V Tilluftflöde min. 80 l/s max. 110 l/s 56 C Förvärmningsbatteri 0 C Uteluftsflöde 40 l/s - Frånluft 46 l/s Eftervärmningsbatteri Glykolblandat vatten 30% propylenglykol Cirkulationsflöde 40 l/s Frånluftsvärmepump Nibe 370, IVT 690 eller likvärdig. Kontrollberäkningar. Effektbehov 2,7 kw 1,9 kw = 4,3 kw Temperaturen in i Luftvärmeaggregatet LVAC-E blir i detta exempel 0 C Förvärmningsbatteriet täcker effektbehovet för ventilationen på 1,9 kw På LVAC-V väljer vi min. luftflöde 80 l/s och räcker inte detta till för att hålla önskad rumstemperatur Databeräkning visar när ingående temp. är 60 C till eftervärmningsbatteriet så blir returtemperaturen 48,8 C vilket då är ingående temperatur till förvärmningsbatteriet och returtemperaturen blir då 36,6 C Lufttemperaturen efter förvärmningsbatteriet blir och vid eftervärmningsbatteriet 56 C. Avgiven effekt på förvärmningsbatteriet 1,9 kw och avgiven effekt på eftervärmningsbatteriet 3,4 kw Tillförd effekt på eftervärmningsbatteriet 3,4 kw vilket är mera än effektbehovet värme på 2,7 kw I detta vattenburna system använder vi två vattenbatterier kopplat i serie som förvärmning och eftervärmning av luften. Beräkningarna visar att angivet system enl. principschema 3 fungerar med ovan angivna förutsättningar. Skulle effektbehovet vara större ökas luftflödet automatiskt.

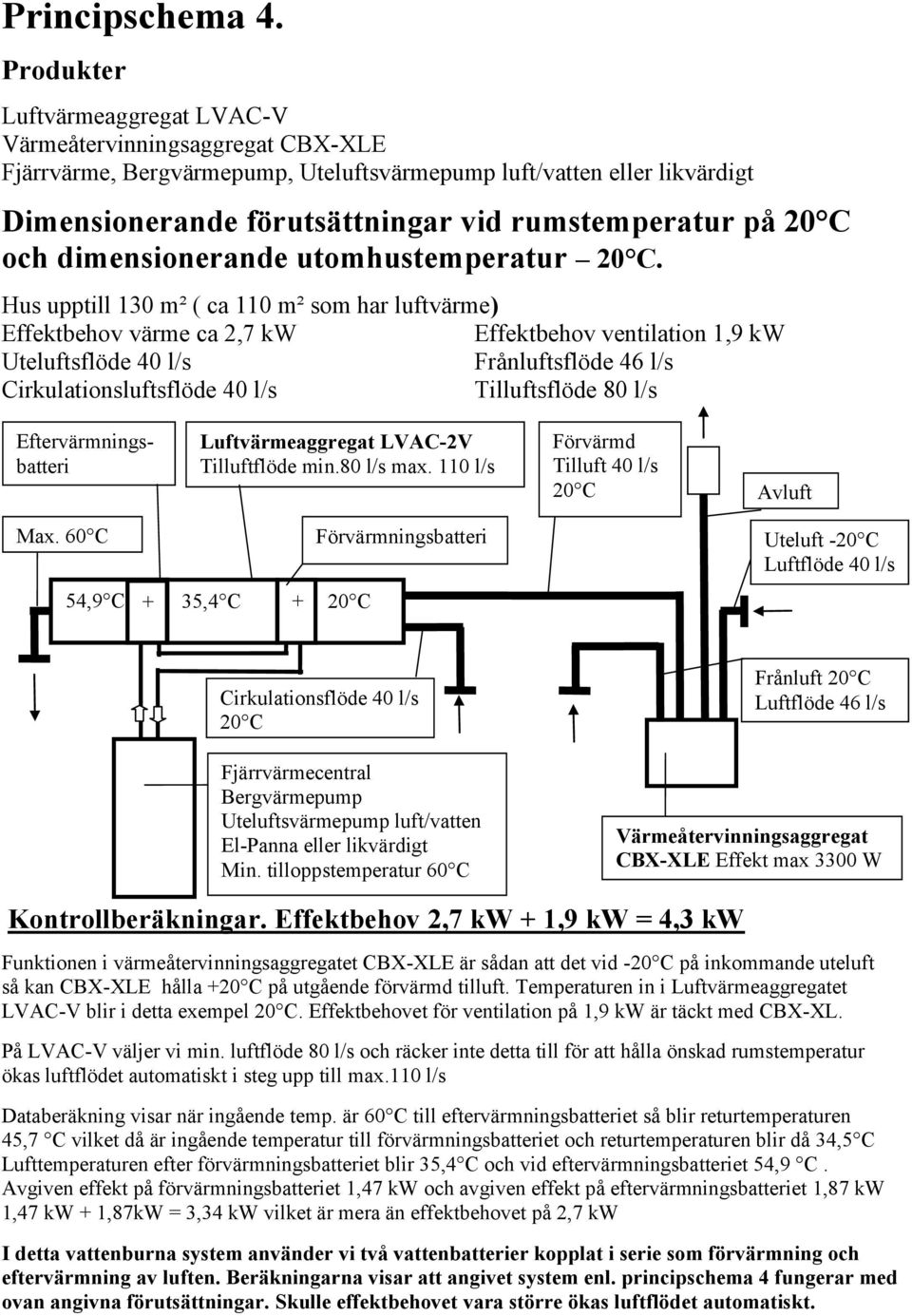

6 Principschema 4. Luftvärmeaggregat LVAC-V Värmeåtervinningsaggregat CBX-XLE Fjärrvärme, Bergvärmepump, Uteluftsvärmepump luft/vatten eller likvärdigt Dimensionerande förutsättningar vid rumstemperatur på och dimensionerande utomhustemperatur. Hus upptill 130 m² ( ca 110 m² som har luftvärme) Effektbehov värme ca 2,7 kw Effektbehov ventilation 1,9 kw Cirkulationsluftsflöde 40 l/s Tilluftsflöde 80 l/s Eftervärmningsbatteri Luftvärmeaggregat LVAC-2V Tilluftflöde min.80 l/s max. 110 l/s Förvärmd Tilluft 40 l/s Max. 60 C Förvärmningsbatteri Uteluft - Luftflöde 40 l/s 54,9 C 35,4 C Cirkulationsflöde 40 l/s Fjärrvärmecentral Bergvärmepump Uteluftsvärmepump luft/vatten El-Panna eller likvärdigt Min. tilloppstemperatur 60 C Frånluft Luftflöde 46 l/s Värmeåtervinningsaggregat CBX-XLE Effekt max 3300 W Kontrollberäkningar. Effektbehov 2,7 kw 1,9 kw = 4,3 kw Funktionen i värmeåtervinningsaggregatet CBX-XLE är sådan att det vid - på inkommande uteluft så kan CBX-XLE hålla på utgående förvärmd tilluft. Temperaturen in i Luftvärmeaggregatet LVAC-V blir i detta exempel. Effektbehovet för ventilation på 1,9 kw är täckt med CBX-XL. På LVAC-V väljer vi min. luftflöde 80 l/s och räcker inte detta till för att hålla önskad rumstemperatur Databeräkning visar när ingående temp. är 60 C till eftervärmningsbatteriet så blir returtemperaturen 45,7 C vilket då är ingående temperatur till förvärmningsbatteriet och returtemperaturen blir då 34,5 C Lufttemperaturen efter förvärmningsbatteriet blir 35,4 C och vid eftervärmningsbatteriet 54,9 C. Avgiven effekt på förvärmningsbatteriet 1,47 kw och avgiven effekt på eftervärmningsbatteriet 1,87 kw 1,47 kw 1,87kW = 3,34 kw vilket är mera än effektbehovet på 2,7 kw I detta vattenburna system använder vi två vattenbatterier kopplat i serie som förvärmning och eftervärmning av luften. Beräkningarna visar att angivet system enl. principschema 4 fungerar med ovan angivna förutsättningar. Skulle effektbehovet vara större ökas luftflödet automatiskt.
