1 AQS/Climaveneta NECS/FC/* /* 20 storlekar kw Luftkylt vätskekylaggregat för montering utomhus med frikylningsfunktion Produktinformation

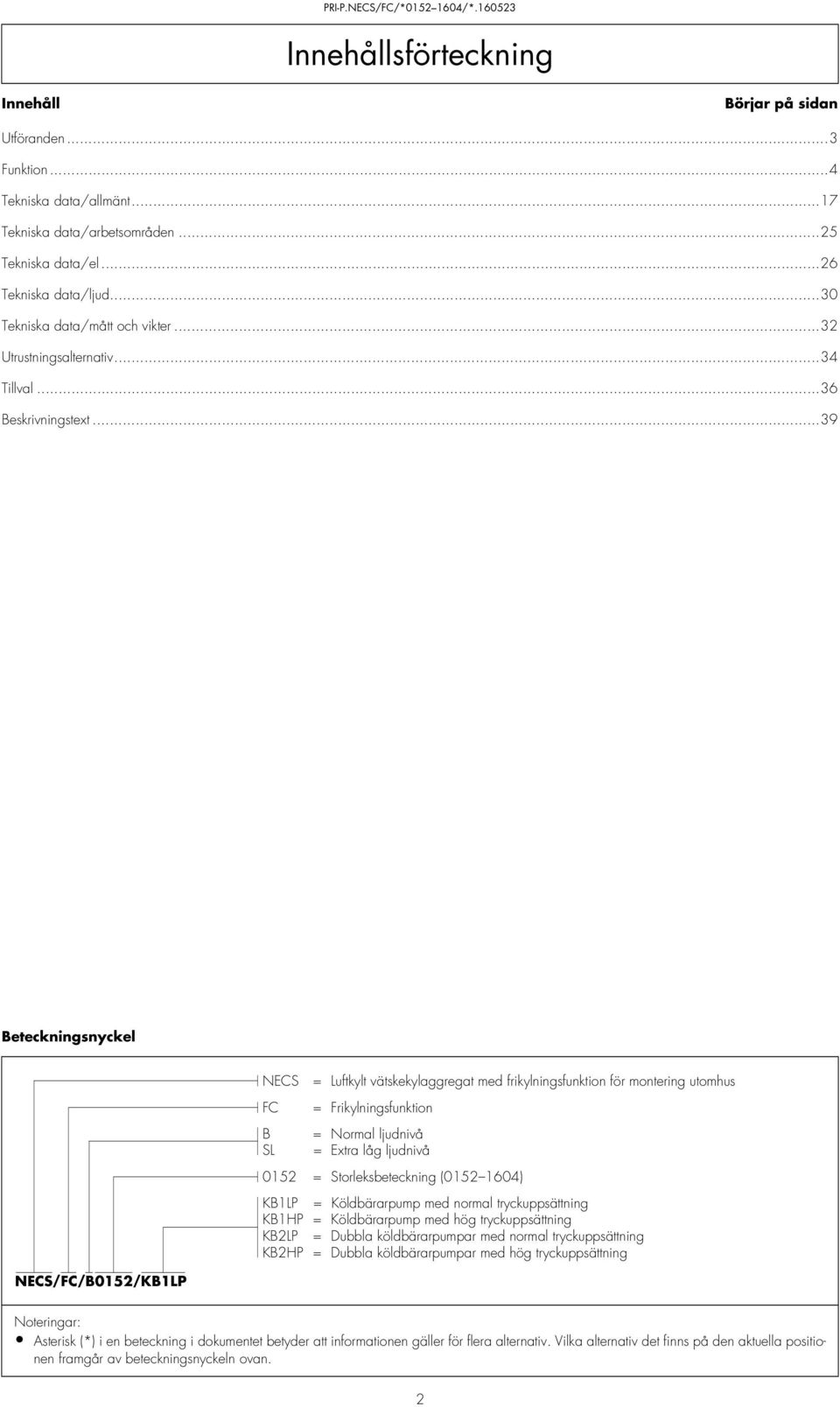

2 Innehållsförteckning Innehåll Börjar på sidan Utföranden...3 Funktion...4 Tekniska data/allmänt...7 Tekniska data/arbetsområden...25 Tekniska data/el...26 Tekniska data/ljud...30 Tekniska data/mått och vikter...32 Utrustningsalternativ...34 Tillval...36 Beskrivningstext...39 Beteckningsnyckel NECS = Luftkylt vätskekylaggregat med frikylningsfunktion för montering utomhus FC = Frikylningsfunktion B = Normal ljudnivå SL = Extra låg ljudnivå 052 = Storleksbeteckning ( ) KBLP = Köldbärarpump med normal tryckuppsättning KBHP = Köldbärarpump med hög tryckuppsättning KB2LP = Dubbla köldbärarpumpar med normal tryckuppsättning KB2HP = Dubbla köldbärarpumpar med hög tryckuppsättning NECS/FC/B052/KBLP Noteringar: Asterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 Utföranden NECS/FC/* /* NECS/FC/* /* 3

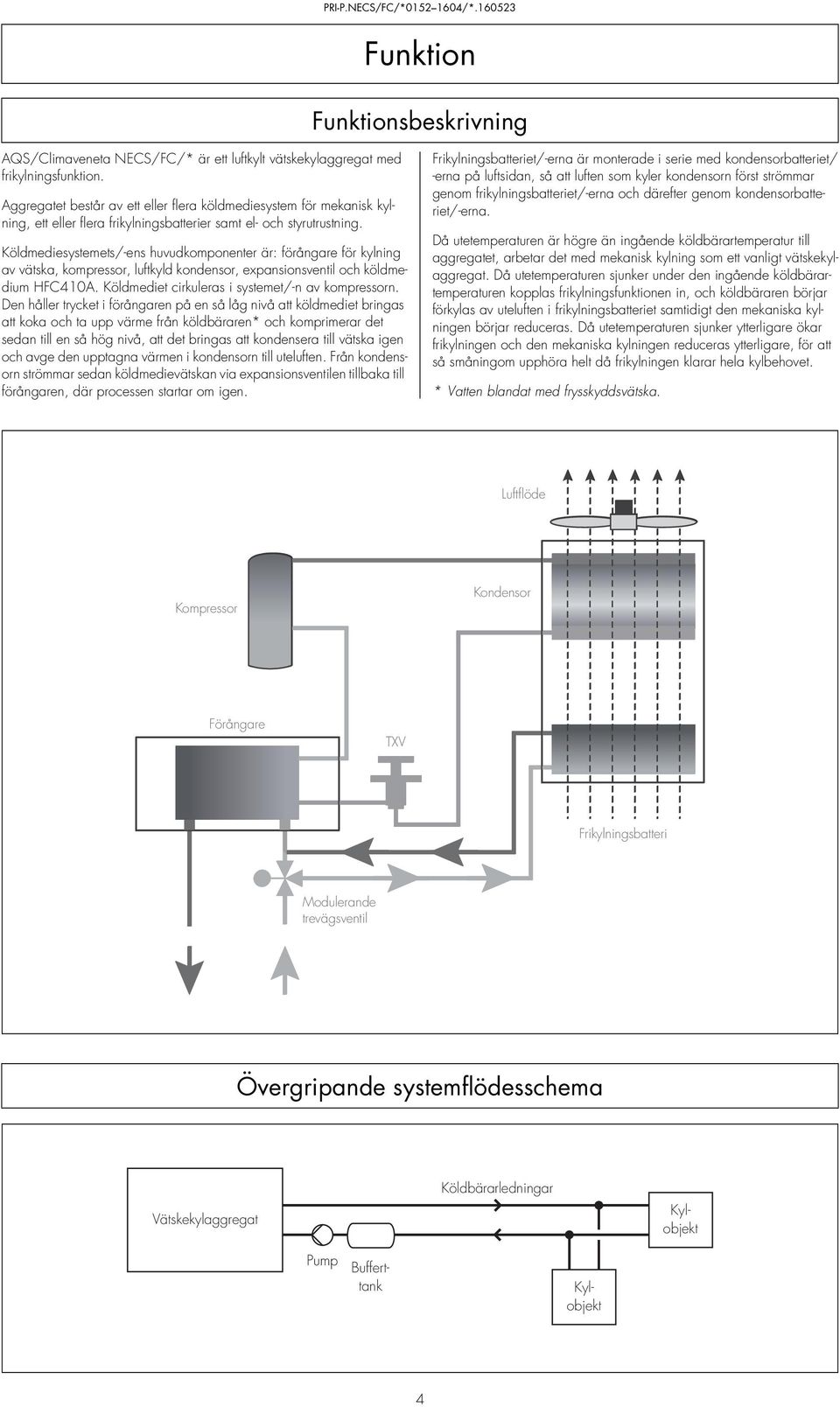

4 Funktion Funktionsbeskrivning AQS/Climaveneta NECS/FC/* är ett luftkylt vätskekylaggregat med frikylningsfunktion. Aggregatet består av ett eller flera köldmediesystem för mekanisk kylning, ett eller flera frikylningsbatterier samt el- och styrutrustning. Köldmediesystemets/-ens huvudkomponenter är: förångare för kylning av vätska, kompressor, luftkyld kondensor, expansionsventil och köldmedium HFC40A. Köldmediet cirkuleras i systemet/-n av kompressorn. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren* och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till uteluften. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. Frikylningsbatteriet/-erna är monterade i serie med kondensorbatteriet/ -erna på luftsidan, så att luften som kyler kondensorn först strömmar genom frikylningsbatteriet/-erna och därefter genom kondensorbatteriet/-erna. Då utetemperaturen är högre än ingående köldbärartemperatur till aggregatet, arbetar det med mekanisk kylning som ett vanligt vätskekylaggregat. Då utetemperaturen sjunker under den ingående köldbärartemperaturen kopplas frikylningsfunktionen in, och köldbäraren börjar förkylas av uteluften i frikylningsbatteriet samtidigt den mekaniska kylningen börjar reduceras. Då utetemperaturen sjunker ytterligare ökar frikylningen och den mekaniska kylningen reduceras ytterligare, för att så småningom upphöra helt då frikylningen klarar hela kylbehovet. * Vatten blandat med frysskyddsvätska. Luftflöde Kompressor Kondensor Förångare TXV Frikylningsbatteri Modulerande trevägsventil Övergripande systemflödesschema Vätskekylaggregat Köldbärarledningar Pump Kylobjekt Bufferttank Kylobjekt 4

5 Funktion Detaljerat systemflödesschema Datorkylning och värmeåtervinning Luftkylt vätskekylaggregat med frikylningsfunktion typ NECS/FC eller FX/FC Komponenter i rörledningarna enligt aktuellt aggregatflödesschema VH AL AL TI TI VT TI VH Tappvarmvattensystem VV Eventuell bufferttank Eventuell bufferttank TT Elpatron VH ÅS P/VVC VH VH TI VVC KV HC VH Värmepump för tappvarmvattenproduktion typ WW-HT eller EW-HT VH HC TI TI Varmvattenberedare AL TI TT TI VH HC Komponenter i rörledningarna enligt aktuellt aggregatflödesschema M HC TI TI VH P/VS VH Värmebärarsystem för uppvärmning Bufferttank Klimataggregat för anslutning till köldbärarsystem Klimataggregat för anslutning till köldbärarsystem Klimataggregat för anslutning till köldbärarsystem Klimataggregat för anslutning till köldbärarsystem M M M M HC VH HC VH HC VH HC VH Köldbärarsystem AL = Avluftningsventil HC = Reglerventil KV = Kallvatten P/VS = Pump för byggnadens värmesystem P/VVC = Pump för varmvattencirkulation = Säkerhetsventil TI = Termometer TT = Temperaturgivare = Backventil VH = Avstängningsventil = 3-vägs styrventil VT = Termostatisk 3-vägsventil VV = Varmvatten VVC = Varmvattencirkulation ÅS = Återsugningsskydd 5

6 Funktion Aggregatflödesschema NECS/FC/* /* Driftfall/sommar Driftfall/sommar (enbart kyldrift) inträffar då utetemperaturen är högre än den ingående köldbärartemperaturen KDF VH 3) HC KD MU PIH 3) TT3 FKB PT MU PSH PIL 3) PSL VH 6) MU VH 3) T FT VM2 AL TT EV PSD MU TT2 TC SG VM3 3) TT4 VH 4) VH2 4) 5) 3) P P 3) 5) AL 4) VH 4) VH2 EXP 7) AL 7) 7) SS ) VH SIL VH FS ) HC 7) i standardutförandet i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje KB IN KB UT AL = Avluftningsventil EV = Förångare FKB = Frikylningsbatteri FS = Flödesvakt av paddeltyp FT = Torkfilter HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar = Kompressor MU = Mätuttag P = Pump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PSL = Lågtrycksvakt PT = Högtrycksgivare SG = Synglas SIL = Smutsfilter SS = Silsats = Säkerhetsventil TC = Expansionsventil TI = Termometer = Motorskydd (lindningstemperaturvakt) TT = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Utetemperaturgivare TT4 = Temperaturgivare frikylning = Backventil VH = Avstängningsventil VH2 = Avtappningsventil = Magnetventil kondenseringsreglering VM2 = Styrventil köldbärare VM3 = Magnetventil ) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB*P) eller dubbla (KB2*P) köldbärarpump/ -ar 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i storlekar ) = Annan leverantör 6

7 Funktion Aggregatflödesschema NECS/FC/* /* Driftfall/mellansäsong Driftfall/mellansäsong (reducerad mekanisk kylning med viss frikylning) inträffar då utetemperaturen sjunkit under den ingående köldbärartemperaturen men ännu inte nått den temperatur då frikylningsfunktionen klarar hela kylbehovet (se kapitel Tekniska data/allmänt för aktuell utetemperatur) KDF VH 3) HC KD MU PIH 3) TT3 FKB PT MU PSH PIL 3) PSL VH 6) MU VH 3) T FT VM2 AL TT EV PSD MU TT2 TC SG VM3 3) TT4 VH 4) VH2 4) 5) 3) P P 3) 5) AL 4) VH 4) VH2 EXP 7) AL 7) 7) SS ) VH SIL VH FS ) HC 7) i standardutförandet i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje KB IN KB UT AL = Avluftningsventil EV = Förångare FKB = Frikylningsbatteri FS = Flödesvakt av paddeltyp FT = Torkfilter HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar = Kompressor MU = Mätuttag P = Pump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PSL = Lågtrycksvakt PT = Högtrycksgivare SG = Synglas SIL = Smutsfilter SS = Silsats = Säkerhetsventil TC = Expansionsventil TI = Termometer = Motorskydd (lindningstemperaturvakt) TT = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Utetemperaturgivare TT4 = Temperaturgivare frikylning = Backventil VH = Avstängningsventil VH2 = Avtappningsventil = Magnetventil kondenseringsreglering VM2 = Styrventil köldbärare VM3 = Magnetventil ) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB*P) eller dubbla (KB2*P) köldbärarpump/ -ar 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i storlekar ) = Annan leverantör 7

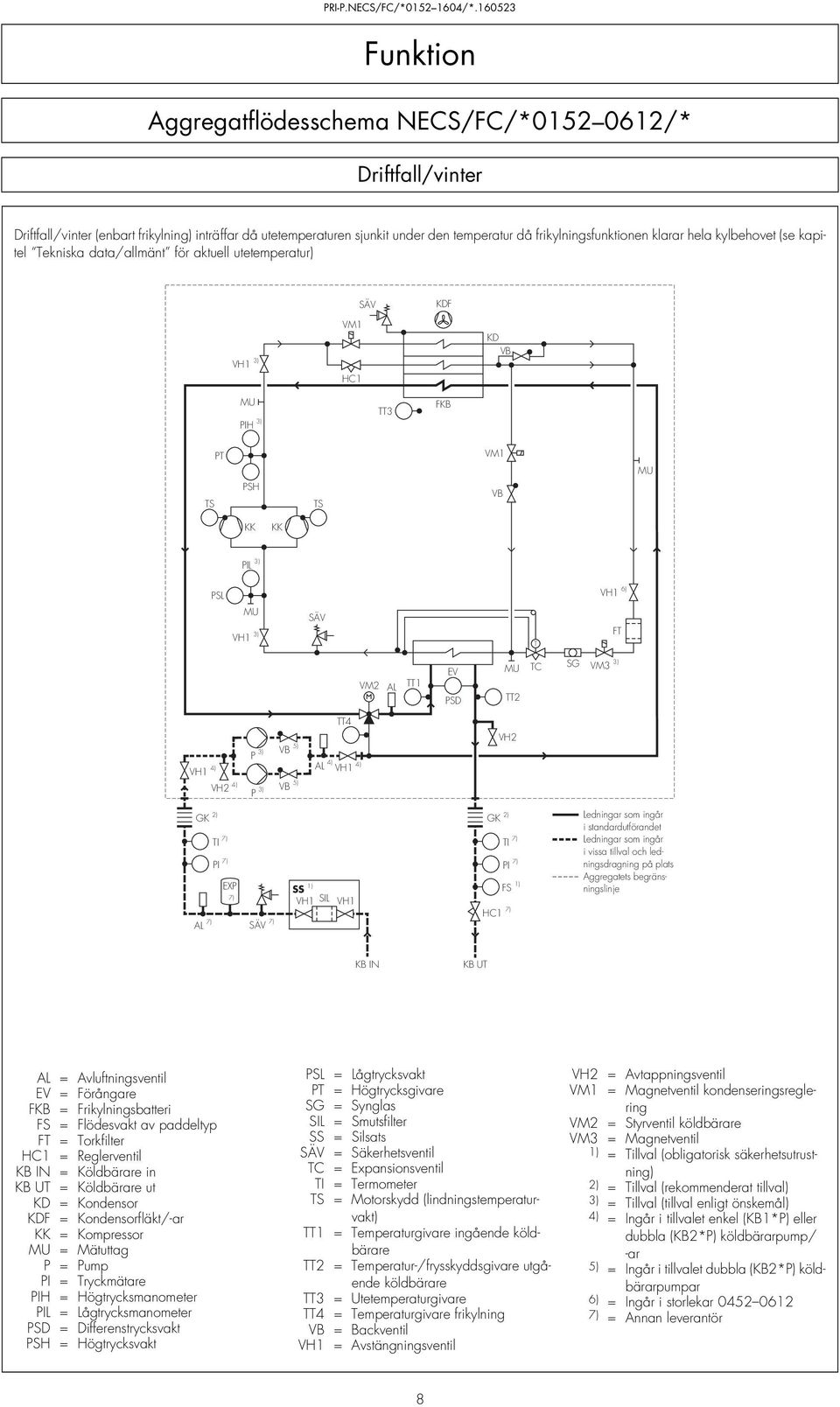

8 Funktion Aggregatflödesschema NECS/FC/* /* Driftfall/vinter Driftfall/vinter (enbart frikylning) inträffar då utetemperaturen sjunkit under den temperatur då frikylningsfunktionen klarar hela kylbehovet (se kapitel Tekniska data/allmänt för aktuell utetemperatur) KDF VH 3) HC KD MU PIH 3) TT3 FKB PT MU PSH PIL 3) PSL VH 6) MU VH 3) T FT VM2 AL TT EV PSD MU TT2 TC SG VM3 3) TT4 5) 3) P 4) 4) AL VH VH 4) VH2 4) P 3) 5) VH2 EXP 7) AL 7) 7) SS ) VH SIL VH FS ) HC 7) i standardutförandet i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje KB IN KB UT AL = Avluftningsventil EV = Förångare FKB = Frikylningsbatteri FS = Flödesvakt av paddeltyp FT = Torkfilter HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar = Kompressor MU = Mätuttag P = Pump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PSL = Lågtrycksvakt PT = Högtrycksgivare SG = Synglas SIL = Smutsfilter SS = Silsats = Säkerhetsventil TC = Expansionsventil TI = Termometer = Motorskydd (lindningstemperaturvakt) TT = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Utetemperaturgivare TT4 = Temperaturgivare frikylning = Backventil VH = Avstängningsventil VH2 = Avtappningsventil = Magnetventil kondenseringsreglering VM2 = Styrventil köldbärare VM3 = Magnetventil ) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB*P) eller dubbla (KB2*P) köldbärarpump/ -ar 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i storlekar ) = Annan leverantör 8

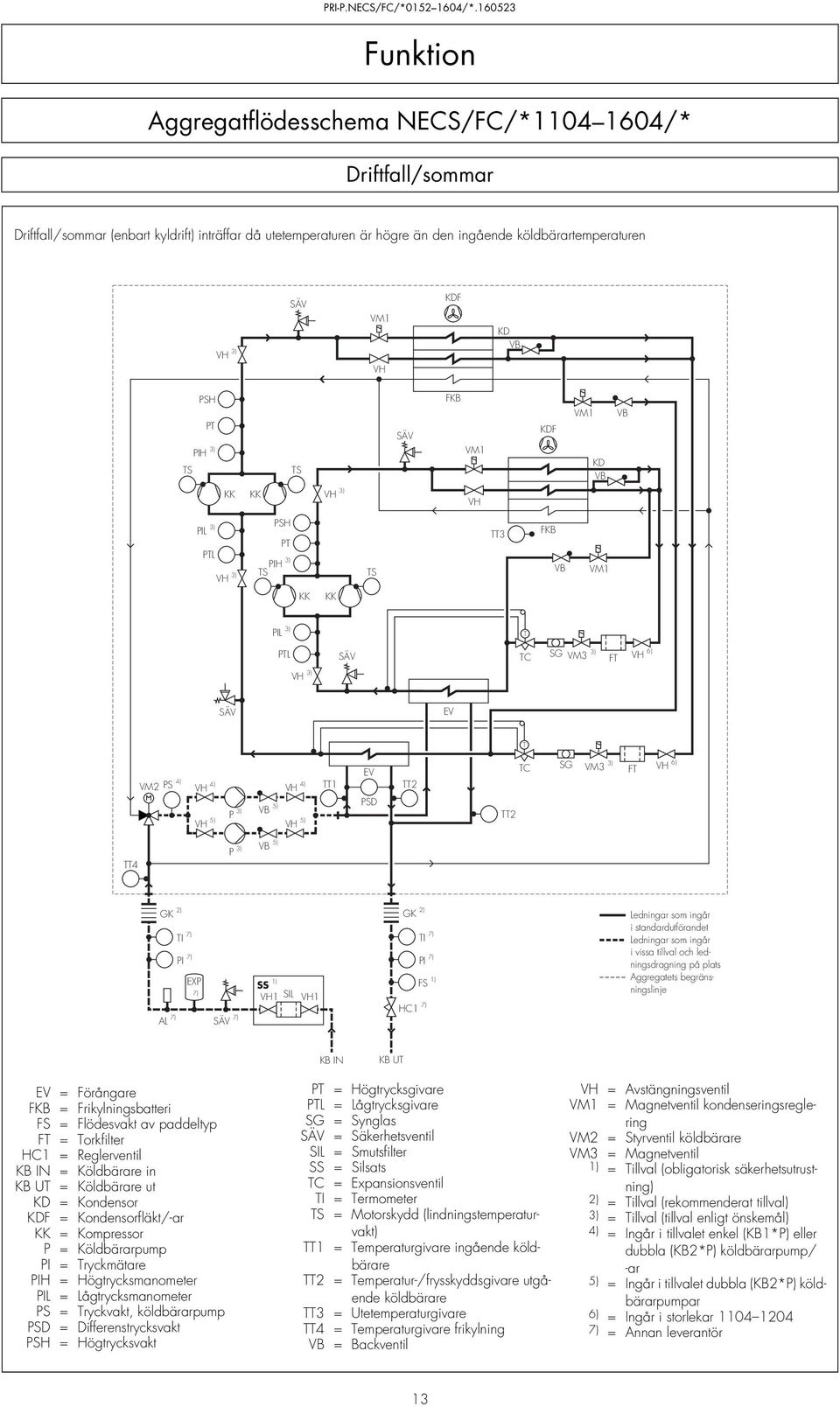

9 Funktion Aggregatflödesschema NECS/FC/* /* Driftfall/sommar Driftfall/sommar (enbart kyldrift) inträffar då utetemperaturen är högre än den ingående köldbärartemperaturen KDF KD VH PSH PT PIH 3) FKB KDF KD VH PIL 3) PTL PSH PT PIH 3) TT3 FKB T PIL 3) TC SG VM3 3) FT VH 6) PTL T VM2 PS 4) VH 4) VH 5) 5) 3) P VH 4) VH 5) TT EV PSD TT2 TC SG VM3 3) FT VH 6) P 3) 5) TT4 EXP 7) AL 7) 7) SS ) VH SIL VH FS ) HC 7) i standardutförandet i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje KB IN KB UT EV = Förångare FKB = Frikylningsbatteri FS = Flödesvakt av paddeltyp FT = Torkfilter HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar = Kompressor P = Köldbärarpump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PS = Tryckvakt, köldbärarpump PSD = Differenstrycksvakt PSH = Högtrycksvakt PT = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas = Säkerhetsventil SIL = Smutsfilter SS = Silsats TC = Expansionsventil TI = Termometer = Motorskydd (lindningstemperaturvakt) TT = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Utetemperaturgivare TT4 = Temperaturgivare frikylning = Backventil VH = Avstängningsventil = Magnetventil kondenseringsreglering VM2 = Styrventil köldbärare VM3 = Magnetventil ) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB*P) eller dubbla (KB2*P) köldbärarpump/ -ar 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i storlekar ) = Annan leverantör 9

10 Funktion Aggregatflödesschema NECS/FC/* /* Driftfall/mellansäsong/svalt Driftfall/mellansäsong/svalt (reducerad mekanisk kylning med båda kretsarna i drift och viss frikylning) inträffar då utetemperaturen sjunkit någon eller några grader under den ingående köldbärartemperaturen KDF KD VH PSH PT PIH 3) FKB KDF KD VH PIL 3) PTL PSH PT 3) PIH TT3 FKB T PIL 3) TC SG VM3 3) FT VH 6) PTL T VM2 PS 4) VH 4) VH 5) 5) 3) P VH 4) VH 5) TT EV PSD TT2 TC SG VM3 3) FT VH 6) P 3) 5) TT4 EXP 7) AL 7) 7) SS ) VH SIL VH FS ) HC 7) i standardutförandet i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje KB IN KB UT EV = Förångare FKB = Frikylningsbatteri FS = Flödesvakt av paddeltyp FT = Torkfilter HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar = Kompressor P = Köldbärarpump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PS = Tryckvakt, köldbärarpump PSD = Differenstrycksvakt PSH = Högtrycksvakt PT = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas = Säkerhetsventil SIL = Smutsfilter SS = Silsats TC = Expansionsventil TI = Termometer = Motorskydd (lindningstemperaturvakt) TT = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Utetemperaturgivare TT4 = Temperaturgivare frikylning = Backventil VH = Avstängningsventil = Magnetventil kondenseringsreglering VM2 = Styrventil köldbärare VM3 = Magnetventil ) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB*P) eller dubbla (KB2*P) köldbärarpump/ -ar 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i storlekar ) = Annan leverantör 0

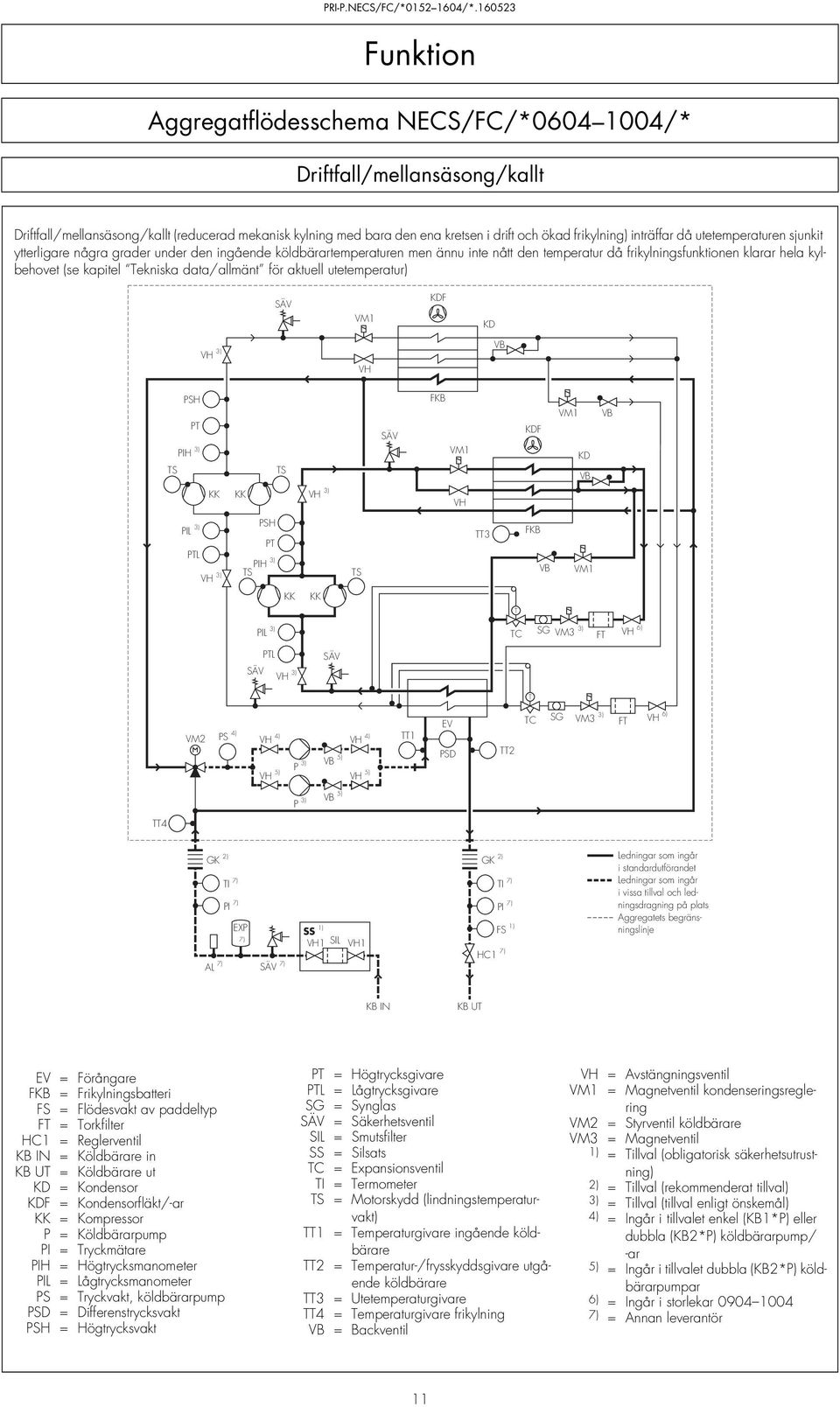

11 Funktion Aggregatflödesschema NECS/FC/* /* Driftfall/mellansäsong/kallt Driftfall/mellansäsong/kallt (reducerad mekanisk kylning med bara den ena kretsen i drift och ökad frikylning) inträffar då utetemperaturen sjunkit ytterligare några grader under den ingående köldbärartemperaturen men ännu inte nått den temperatur då frikylningsfunktionen klarar hela kylbehovet (se kapitel Tekniska data/allmänt för aktuell utetemperatur) KDF KD VH PSH PT PIH 3) FKB KDF KD VH PIL 3) PTL PSH PT PIH 3) TT3 FKB T PIL 3) TC SG VM3 3) FT VH 6) PTL T VM2 PS 4) VH 4) VH 5) 5) 3) P VH 4) VH 5) TT EV PSD TT2 TC SG VM3 3) FT VH 6) P 3) 5) TT4 EXP 7) AL 7) 7) SS ) VH SIL VH FS ) HC 7) i standardutförandet i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje KB IN KB UT EV = Förångare FKB = Frikylningsbatteri FS = Flödesvakt av paddeltyp FT = Torkfilter HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar = Kompressor P = Köldbärarpump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PS = Tryckvakt, köldbärarpump PSD = Differenstrycksvakt PSH = Högtrycksvakt PT = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas = Säkerhetsventil SIL = Smutsfilter SS = Silsats TC = Expansionsventil TI = Termometer = Motorskydd (lindningstemperaturvakt) TT = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Utetemperaturgivare TT4 = Temperaturgivare frikylning = Backventil VH = Avstängningsventil = Magnetventil kondenseringsreglering VM2 = Styrventil köldbärare VM3 = Magnetventil ) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB*P) eller dubbla (KB2*P) köldbärarpump/ -ar 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i storlekar ) = Annan leverantör

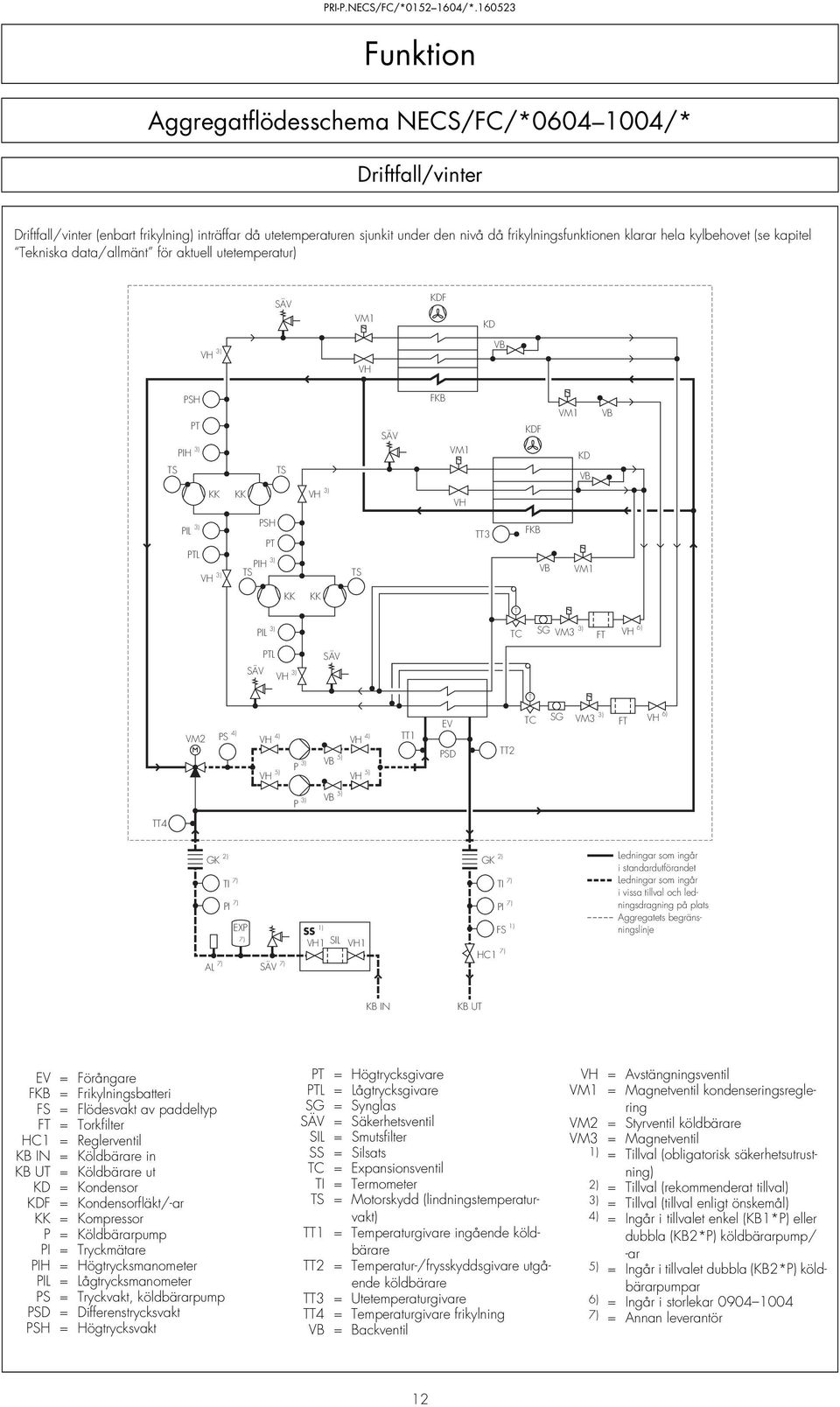

12 Funktion Aggregatflödesschema NECS/FC/* /* Driftfall/vinter Driftfall/vinter (enbart frikylning) inträffar då utetemperaturen sjunkit under den nivå då frikylningsfunktionen klarar hela kylbehovet (se kapitel Tekniska data/allmänt för aktuell utetemperatur) KDF KD VH PSH PT PIH 3) FKB KDF KD VH PIL 3) PTL PSH PT PIH 3) TT3 FKB T PIL 3) TC SG VM3 3) FT VH 6) PTL T VM2 PS 4) VH 4) VH 5) 5) 3) P VH 4) VH 5) TT EV PSD TT2 TC SG VM3 3) FT VH 6) P 3) 5) TT4 EXP 7) AL 7) 7) SS ) VH SIL VH FS ) HC 7) i standardutförandet i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje KB IN KB UT EV = Förångare FKB = Frikylningsbatteri FS = Flödesvakt av paddeltyp FT = Torkfilter HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar = Kompressor P = Köldbärarpump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PS = Tryckvakt, köldbärarpump PSD = Differenstrycksvakt PSH = Högtrycksvakt PT = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas = Säkerhetsventil SIL = Smutsfilter SS = Silsats TC = Expansionsventil TI = Termometer = Motorskydd (lindningstemperaturvakt) TT = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Utetemperaturgivare TT4 = Temperaturgivare frikylning = Backventil VH = Avstängningsventil = Magnetventil kondenseringsreglering VM2 = Styrventil köldbärare VM3 = Magnetventil ) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB*P) eller dubbla (KB2*P) köldbärarpump/ -ar 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i storlekar ) = Annan leverantör 2

13 Funktion Aggregatflödesschema NECS/FC/*04 604/* Driftfall/sommar Driftfall/sommar (enbart kyldrift) inträffar då utetemperaturen är högre än den ingående köldbärartemperaturen VH KDF KD PSH PT PIH 3) FKB KDF KD VH PIL 3) PTL PSH PT PIH 3) TT3 FKB PIL 3) T PTL TC SG VM3 3) FT VH 6) EV T VM2 PS 4) VH 4) VH 4) VH 5) VH 5) P 3) 5) TT EV PSD TT2 TT2 TC SG VM3 3) FT VH 6) TT4 5) 3) P EXP 7) AL 7) 7) SS ) VH SIL VH FS ) HC 7) i standardutförandet i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje KB IN KB UT EV = Förångare FKB = Frikylningsbatteri FS = Flödesvakt av paddeltyp FT = Torkfilter HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar = Kompressor P = Köldbärarpump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PS = Tryckvakt, köldbärarpump PSD = Differenstrycksvakt PSH = Högtrycksvakt PT = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas = Säkerhetsventil SIL = Smutsfilter SS = Silsats TC = Expansionsventil TI = Termometer = Motorskydd (lindningstemperaturvakt) TT = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Utetemperaturgivare TT4 = Temperaturgivare frikylning = Backventil VH = Avstängningsventil = Magnetventil kondenseringsreglering VM2 = Styrventil köldbärare VM3 = Magnetventil ) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB*P) eller dubbla (KB2*P) köldbärarpump/ -ar 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i storlekar ) = Annan leverantör 3

14 Funktion Aggregatflödesschema NECS/FC/*04 604/* Driftfall/mellansäsong/svalt Driftfall/mellansäsong/svalt (reducerad mekanisk kylning med båda kretsarna i drift och viss frikylning) inträffar då utetemperaturen sjunkit någon eller några grader under den ingående köldbärartemperaturen VH KDF KD PSH PT PIH 3) FKB KDF KD VH PIL 3) PTL PSH PT PIH 3) TT3 FKB PIL 3) T PTL TC SG VM3 3) FT VH 6) EV T VM2 PS 4) VH 4) VH 5) 5) 3) P VH 4) VH 5) TT EV PSD TT2 TT2 TC SG VM3 3) FT VH 6) TT4 5) 3) P EXP 7) AL 7) 7) SS ) VH SIL VH FS ) HC 7) i standardutförandet i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje KB IN KB UT EV = Förångare FKB = Frikylningsbatteri FS = Flödesvakt av paddeltyp FT = Torkfilter HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar = Kompressor P = Köldbärarpump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PS = Tryckvakt, köldbärarpump PSD = Differenstrycksvakt PSH = Högtrycksvakt PT = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas = Säkerhetsventil SIL = Smutsfilter SS = Silsats TC = Expansionsventil TI = Termometer = Motorskydd (lindningstemperaturvakt) TT = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Utetemperaturgivare TT4 = Temperaturgivare frikylning = Backventil VH = Avstängningsventil = Magnetventil kondenseringsreglering VM2 = Styrventil köldbärare VM3 = Magnetventil ) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB*P) eller dubbla (KB2*P) köldbärarpump/ -ar 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i storlekar ) = Annan leverantör 4

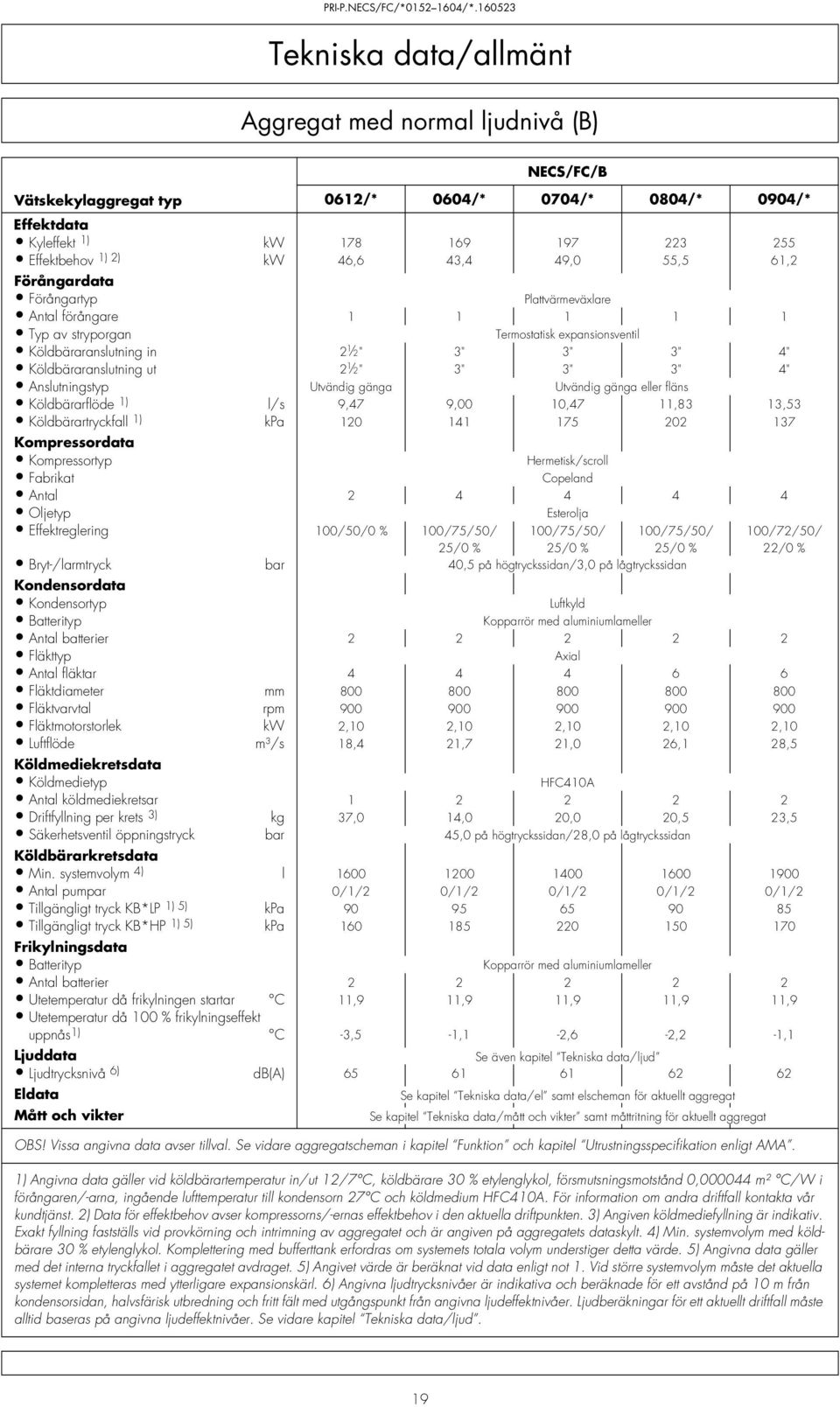

15 Funktion Aggregatflödesschema NECS/FC/*04 604/* Driftfall/mellansäsong/kallt Driftfall/mellansäsong/kallt (reducerad mekanisk kylning med bara den ena kretsen i drift och ökad frikylning) inträffar då utetemperaturen sjunkit ytterligare några grader under den ingående köldbärartemperaturen men ännu inte nått den temperatur då frikylningsfunktionen klarar hela kylbehovet (se kapitel Tekniska data/allmänt för aktuell utetemperatur) VH KDF KD PSH PT PIH 3) FKB KDF KD VH PIL 3) PTL PSH PT PIH 3) TT3 FKB PIL 3) T PTL TC SG VM3 3) FT VH 6) EV T VM2 PS 4) VH 4) VH 5) 5) 3) P VH 4) VH 5) TT EV PSD TT2 TT2 TC SG VM3 3) FT VH 6) TT4 5) 3) P EXP 7) AL 7) 7) SS ) VH SIL VH FS ) HC 7) i standardutförandet i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje KB IN KB UT EV = Förångare FKB = Frikylningsbatteri FS = Flödesvakt av paddeltyp FT = Torkfilter HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar = Kompressor P = Köldbärarpump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PS = Tryckvakt, köldbärarpump PSD = Differenstrycksvakt PSH = Högtrycksvakt PT = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas = Säkerhetsventil SIL = Smutsfilter SS = Silsats TC = Expansionsventil TI = Termometer = Motorskydd (lindningstemperaturvakt) TT = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Utetemperaturgivare TT4 = Temperaturgivare frikylning = Backventil VH = Avstängningsventil = Magnetventil kondenseringsreglering VM2 = Styrventil köldbärare VM3 = Magnetventil ) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB*P) eller dubbla (KB2*P) köldbärarpump/ -ar 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i storlekar ) = Annan leverantör 5

16 Funktion Aggregatflödesschema NECS/FC/*04 604/* Driftfall/vinter Driftfall/vinter (enbart frikylning) inträffar då utetemperaturen sjunkit under den nivå då frikylningsfunktionen klarar hela kylbehovet (se kapitel Tekniska data/allmänt för aktuell utetemperatur) VH KDF KD PSH PT PIH 3) FKB KDF KD VH PIL 3) PTL PSH PT PIH 3) TT3 FKB PIL 3) T PTL TC SG VM3 3) FT VH 6) EV T VM2 PS 4) VH 4) VH 5) 5) 3) P VH 4) VH 5) TT EV PSD TT2 TT2 TC SG VM3 3) FT VH 6) TT4 5) 3) P EXP 7) AL 7) 7) SS ) VH SIL VH FS ) HC 7) i standardutförandet i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje KB IN KB UT EV = Förångare FKB = Frikylningsbatteri FS = Flödesvakt av paddeltyp FT = Torkfilter HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar = Kompressor P = Köldbärarpump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PS = Tryckvakt, köldbärarpump PSD = Differenstrycksvakt PSH = Högtrycksvakt PT = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas = Säkerhetsventil SIL = Smutsfilter SS = Silsats TC = Expansionsventil TI = Termometer = Motorskydd (lindningstemperaturvakt) TT = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Utetemperaturgivare TT4 = Temperaturgivare frikylning = Backventil VH = Avstängningsventil = Magnetventil kondenseringsreglering VM2 = Styrventil köldbärare VM3 = Magnetventil ) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB*P) eller dubbla (KB2*P) köldbärarpump/ -ar 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i storlekar ) = Annan leverantör 6

17 Tekniska data/allmänt Aggregat med normal ljudnivå (B) NECS/FC/B Vätskekylaggregat typ 052/* 082/* 0202/* 0252/* 0302/* Effektdata Kyleffekt ) kw 4,7 48,8 58,9 64,8 84,5 Effektbehov ) 2) kw,4 2,7 3,8 6,7 2,8 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbäraranslutning in 2" 2" 2" 2" 2" Köldbäraranslutning ut 2" 2" 2" 2" 2" Anslutningstyp Utvändig gänga Köldbärarflöde ) l/s 2,22 2,58 3,4 3,44 4,50 Köldbärartryckfall ) kpa Kompressordata Kompressortyp Hermetisk/scroll Fabrikat Copeland Antal Oljetyp Esterolja Effektreglering 00/50/0 % 00/50/0 % 00/50/0 % 00/50/0 % 00/50/0 % Bryt-/larmtryck bar 40,5 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 0,75 0,75 2,0 2,0 2,0 Luftflöde m³/s 5,2 4,8 0,0 0,0 8,9 Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 3) kg 8,0 0,0 2,0 3,0 6,0 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) l Antal pumpar 0//2 0//2 0//2 0//2 0//2 Tillgängligt tryck KB*LP ) 5) kpa Tillgängligt tryck KB*HP ) 5) kpa Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar C,9,9,9,9,9 Utetemperatur då 00 % frikylningseffekt uppnås ) C -,2 -,5 -,8-2,6-3,3 Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat OBS! Vissa angivna data avser tillval. Se vidare aggregatscheman i kapitel Funktion och kapitel Utrustningsspecifikation enligt AMA. ) Angivna data gäller vid köldbärartemperatur in/ut 2/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC40A. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 5) Angivet värde är beräknat vid data enligt not. Vid större systemvolym måste det aktuella systemet kompletteras med ytterligare expansionskärl. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 0 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 7

18 Tekniska data/allmänt Aggregat med normal ljudnivå (B) NECS/FC/B Vätskekylaggregat typ 0352/* 042/* 0452/* 052/* 0552/* Effektdata Kyleffekt ) kw 99, Effektbehov ) 2) kw 24,2 28,6 3,6 34, 4,0 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbäraranslutning in 2 2 " 2 2 " 2 2 " 2 2 " 2 2 " Köldbäraranslutning ut 2 2 " 2 2 " 2 2 " 2 2 " 2 2 " Anslutningstyp Utvändig gänga Köldbärarflöde ) l/s 5,28 5,83 6,64 7,53 8,44 Köldbärartryckfall ) kpa Kompressordata Kompressortyp Hermetisk/scroll Fabrikat Copeland Antal Oljetyp Esterolja Effektreglering 00/43/0 % 00/50/0 % 00/43/0 % 00/50/0 % 00/43/0 % Bryt-/larmtryck bar 40,5 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 2,0 2,0 2,0 2,0 2,0 Luftflöde m³/s 0,8 0,8 3,7 5,7 5,7 Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 3) kg 24,0 25,0 26,0 35,0 36,0 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) l Antal pumpar 0//2 0//2 0//2 0//2 0//2 Tillgängligt tryck KB*LP ) 5) kpa Tillgängligt tryck KB*HP ) 5) kpa Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar C,9,9,9,9,9 Utetemperatur då 00 % frikylningseffekt uppnås ) C -2,2-3,2-2,9-2,3-3,5 Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat OBS! Vissa angivna data avser tillval. Se vidare aggregatscheman i kapitel Funktion och kapitel Utrustningsspecifikation enligt AMA. ) Angivna data gäller vid köldbärartemperatur in/ut 2/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC40A. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 5) Angivet värde är beräknat vid data enligt not. Vid större systemvolym måste det aktuella systemet kompletteras med ytterligare expansionskärl. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 0 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 8

19 Tekniska data/allmänt Aggregat med normal ljudnivå (B) NECS/FC/B Vätskekylaggregat typ 062/* 0604/* 0704/* 0804/* 0904/* Effektdata Kyleffekt ) kw Effektbehov ) 2) kw 46,6 43,4 49,0 55,5 6,2 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbäraranslutning in 2 2 " 3" 3" 3" 4" Köldbäraranslutning ut 2 2 " 3" 3" 3" 4" Anslutningstyp Utvändig gänga Utvändig gänga eller fläns Köldbärarflöde ) l/s 9,47 9,00 0,47,83 3,53 Köldbärartryckfall ) kpa Kompressordata Kompressortyp Hermetisk/scroll Fabrikat Copeland Antal Oljetyp Esterolja Effektreglering 00/50/0 % 00/75/50/ 00/75/50/ 00/75/50/ 00/72/50/ 25/0 % 25/0 % 25/0 % 22/0 % Bryt-/larmtryck bar 40,5 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 2,0 2,0 2,0 2,0 2,0 Luftflöde m³/s 8,4 2,7 2,0 26, 28,5 Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 3) kg 37,0 4,0 20,0 20,5 23,5 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) l Antal pumpar 0//2 0//2 0//2 0//2 0//2 Tillgängligt tryck KB*LP ) 5) kpa Tillgängligt tryck KB*HP ) 5) kpa Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar C,9,9,9,9,9 Utetemperatur då 00 % frikylningseffekt uppnås ) C -3,5 -, -2,6-2,2 -, Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat OBS! Vissa angivna data avser tillval. Se vidare aggregatscheman i kapitel Funktion och kapitel Utrustningsspecifikation enligt AMA. ) Angivna data gäller vid köldbärartemperatur in/ut 2/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC40A. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 5) Angivet värde är beräknat vid data enligt not. Vid större systemvolym måste det aktuella systemet kompletteras med ytterligare expansionskärl. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 0 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 9

20 Tekniska data/allmänt Aggregat med normal ljudnivå (B) NECS/FC/B Vätskekylaggregat typ 004/* 04/* 204/* 404/* 604/* Effektdata Kyleffekt ) kw Effektbehov ) 2) kw 70, 80,8 92, Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbäraranslutning in 4" 4" 4" 4" 4" Köldbäraranslutning ut 4" 4" 4" 4" 4" Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde ) l/s 4,83 7,03 9,08 2,8 24,22 Köldbärartryckfall ) kpa Kompressordata Kompressortyp Hermetisk/scroll Fabrikat Copeland Antal Oljetyp Esterolja Effektreglering 00/75/50/ 00/72/50/ 00/75/50/ 00/75/50/ 00/75/50/ 25/0 % 22/0 % 25/0 % 25/0 % 25/0 % Bryt-/larmtryck bar 40,5 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 2,0 2,0 2,0 2,0 2,0 Luftflöde m³/s 28,5 3, 36,6 45,0 50,9 Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 3) kg 24,5 30,0 30,5 38,6 40,2 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) l Antal pumpar 0//2 0//2 0//2 0//2 0//2 Tillgängligt tryck KB*LP ) 5) kpa Tillgängligt tryck KB*HP ) 5) kpa Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar C,9,9,9,9,9 Utetemperatur då 00 % frikylningseffekt uppnås ) C -,9-2,0-2, -,8-2, Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat OBS! Vissa angivna data avser tillval. Se vidare aggregatscheman i kapitel Funktion och kapitel Utrustningsspecifikation enligt AMA. ) Angivna data gäller vid köldbärartemperatur in/ut 2/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC40A. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 5) Angivet värde är beräknat vid data enligt not. Vid större systemvolym måste det aktuella systemet kompletteras med ytterligare expansionskärl. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 0 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 20

21 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) NECS/FC/SL Vätskekylaggregat typ 052/* 082/* 0202/* 0252/* 0302/* Effektdata Kyleffekt ) kw 40,0 47,7 54,8 6,5 8,0 Effektbehov ) 2) kw 2,3 3,2 5,9 8,3 23,6 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbäraranslutning in 2" 2" 2" 2" 2" Köldbäraranslutning ut 2" 2" 2" 2" 2" Anslutningstyp Utvändig gänga Köldbärarflöde ) l/s 2, 2,53 2,92 3,28 4,3 Köldbärartryckfall ) kpa Kompressordata Kompressortyp Hermetisk/scroll Fabrikat Copeland Antal Oljetyp Esterolja Effektreglering 00/50/0 % 00/50/0 % 00/50/0 % 00/50/0 % 00/50/0 % Bryt-/larmtryck bar 40,5 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 0,3 0,75 0,75 0,86 0,86 Luftflöde m³/s 3, 4,9 4,3 4,9 6, Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 3) kg 0,0 2,0 5,0 5,0 23,0 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) l Antal pumpar 0//2 0//2 0//2 0//2 0//2 Tillgängligt tryck KB*LP ) 5) kpa Tillgängligt tryck KB*HP ) 5) kpa Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar C,9,9,9,9,9 Utetemperatur då 00 % frikylningseffekt uppnås ) C -3,9-4,0-3,8-3,9-4,0 Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat OBS! Vissa angivna data avser tillval. Se vidare aggregatscheman i kapitel Funktion och kapitel Utrustningsspecifikation enligt AMA. ) Angivna data gäller vid köldbärartemperatur in/ut 2/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC40A. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 5) Angivet värde är beräknat vid data enligt not. Vid större systemvolym måste det aktuella systemet kompletteras med ytterligare expansionskärl. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 0 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 2

22 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) NECS/FC/SL Vätskekylaggregat typ 0352/* 042/* 0452/* 052/* 0552/* Effektdata Kyleffekt ) kw 93, Effektbehov ) 2) kw 26,8 29,8 35,0 38,4 45, Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbäraranslutning in 2 2 " 2 2 " 2 2 " 2 2 " 2 2 " Köldbäraranslutning ut 2 2 " 2 2 " 2 2 " 2 2 " 2 2 " Anslutningstyp Utvändig gänga Köldbärarflöde ) l/s 4,97 5,67 6,25 7,03 7,97 Köldbärartryckfall ) kpa Kompressordata Kompressortyp Hermetisk/scroll Fabrikat Copeland Antal Oljetyp Esterolja Effektreglering 00/43/0 % 00/50/0 % 00/43/0 % 00/50/0 % 00/43/0 % Bryt-/larmtryck bar 40,5 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 0,86 0,86 0,86 0,86 0,86 Luftflöde m³/s 8,8 8,8 8,8 0,,0 Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 3) kg 24,0 33,0 34,0 35,0 40,0 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) l Antal pumpar 0//2 0//2 0//2 0//2 0//2 Tillgängligt tryck KB*LP ) 5) kpa Tillgängligt tryck KB*HP ) 5) kpa Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar C,9,9,9,9,9 Utetemperatur då 00 % frikylningseffekt uppnås ) C -3,8-3,4-4,2-4,2-4,4 Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat OBS! Vissa angivna data avser tillval. Se vidare aggregatscheman i kapitel Funktion och kapitel Utrustningsspecifikation enligt AMA. ) Angivna data gäller vid köldbärartemperatur in/ut 2/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC40A. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 5) Angivet värde är beräknat vid data enligt not. Vid större systemvolym måste det aktuella systemet kompletteras med ytterligare expansionskärl. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 0 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 22

23 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) NECS/FC/SL Vätskekylaggregat typ 062/* 0604/* 0704/* 0804/* 0904/* Effektdata Kyleffekt ) kw Effektbehov ) 2) kw 49,5 48,3 54,9 62,9 70,8 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbäraranslutning in 2 2 " 3" 3" 3" 4" Köldbäraranslutning ut 2 2 " 3" 3" 3" 4" Anslutningstyp Utvändig gänga Utvändig gänga eller fläns Köldbärarflöde ) l/s 9,4 8,50 9,8 0,97 2,39 Köldbärartryckfall ) kpa Kompressordata Kompressortyp Hermetisk/scroll Fabrikat Copeland Antal Oljetyp Esterolja Effektreglering 00/50/0 % 00/75/50/ 00/75/50/ 00/75/50/ 00/72/50/ 25/0 % 25/0 % 25/0 % 22/0 % Bryt-/larmtryck bar 40,5 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw,0 0,86 0,86 0,86 0,86 Luftflöde m³/s,8,7 4,3 3,6 5,5 Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 3) kg 50,0 50,0 5,0 5,0 52,0 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) l Antal pumpar 0//2 0//2 0//2 0//2 0//2 Tillgängligt tryck KB*LP ) 5) kpa Tillgängligt tryck KB*HP ) 5) kpa Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar C,9,9,9,9,9 Utetemperatur då 00 % frikylningseffekt uppnås ) C -5,4-4,3-4,3-5,8-4,3 Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat OBS! Vissa angivna data avser tillval. Se vidare aggregatscheman i kapitel Funktion och kapitel Utrustningsspecifikation enligt AMA. ) Angivna data gäller vid köldbärartemperatur in/ut 2/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC40A. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 5) Angivet värde är beräknat vid data enligt not. Vid större systemvolym måste det aktuella systemet kompletteras med ytterligare expansionskärl. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 0 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 23

24 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) NECS/FC/SL Vätskekylaggregat typ 004/* 04/* 204/* 404/* 604/* Effektdata Kyleffekt ) kw Effektbehov ) 2) kw 77,3 89, Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbäraranslutning in 4" 4" 4" 4" 4" Köldbäraranslutning ut 4" 4" 4" 4" 4" Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde ) l/s 4,00 6,00 7,94 20,56 22,8 Köldbärartryckfall ) kpa Kompressordata Kompressortyp Hermetisk/scroll Fabrikat Copeland Antal Oljetyp Esterolja Effektreglering 00/75/50/ 00/72/50/ 00/75/50/ 00/75/50/ 00/75/50/ 25/0 % 22/0 % 25/0 % 25/0 % 25/0 % Bryt-/larmtryck bar 40,5 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 0,86 0,86 0,86 0,86 0,86 Luftflöde m³/s 4,9 3, 36,6 23,9 26,4 Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 3) kg 3,0 38,0 38,5 48,9 49,4 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) l Antal pumpar 0//2 0//2 0//2 0//2 0//2 Tillgängligt tryck KB*LP ) 5) kpa Tillgängligt tryck KB*HP ) 5) kpa Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar C,9,9,9,9,9 Utetemperatur då 00 % frikylningseffekt uppnås ) C -5,5-5,7-5,6-5,6-5,6 Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat OBS! Vissa angivna data avser tillval. Se vidare aggregatscheman i kapitel Funktion och kapitel Utrustningsspecifikation enligt AMA. ) Angivna data gäller vid köldbärartemperatur in/ut 2/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC40A. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 5) Angivet värde är beräknat vid data enligt not. Vid större systemvolym måste det aktuella systemet kompletteras med ytterligare expansionskärl. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 0 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 24

25 Tekniska data/arbetsområden Temperaturer Köldbärartemperatur in Köldbärartemperatur ut Temperaturdifferens köldbärare Utetemperatur (storlekar ) Utetemperatur (storlekar ) Min. C Max. C Noteringar: Köldbärartemperaturerna gäller för 30 % etylenglykol. För andra köldbärare kontakta vår kundtjänst. Vid drift under -5 C utetemperatur måste aggregatet kompletteras med ett vindskydd. Flöden Köldbärare Vätskekylaggregat typ Min. l/s Max. l/s NECS/FC/*052/*,22 3,36 NECS/FC/*082/*,44 3,97 NECS/FC/*0202/*,75 4,75 NECS/FC/*0252/*,92 5,22 NECS/FC/*0302/* 2,53 6,83 NECS/FC/*0352/* 2,97 8,03 NECS/FC/*042/* 3,28 8,83 NECS/FC/*0452/* 3,75 0,08 NECS/FC/*052/* 4,25,47 NECS/FC/*0552/* 4,75 2,75 NECS/FC/*062/* 5,33 4,33 NECS/FC/*0604/* 5,00 3,6 NECS/FC/*0704/* 5,83 5,83 NECS/FC/*0804/* 6,67 7,22 NECS/FC/*0904/* 7,78 7,22 NECS/FC/*004/* 8,33 7,22 NECS/FC/*04/* 9,72 2,67 NECS/FC/*204/* 0,83 22,22 NECS/FC/*404/* 2,33 25,00 NECS/FC/*604/* 3,72 26,39 25
