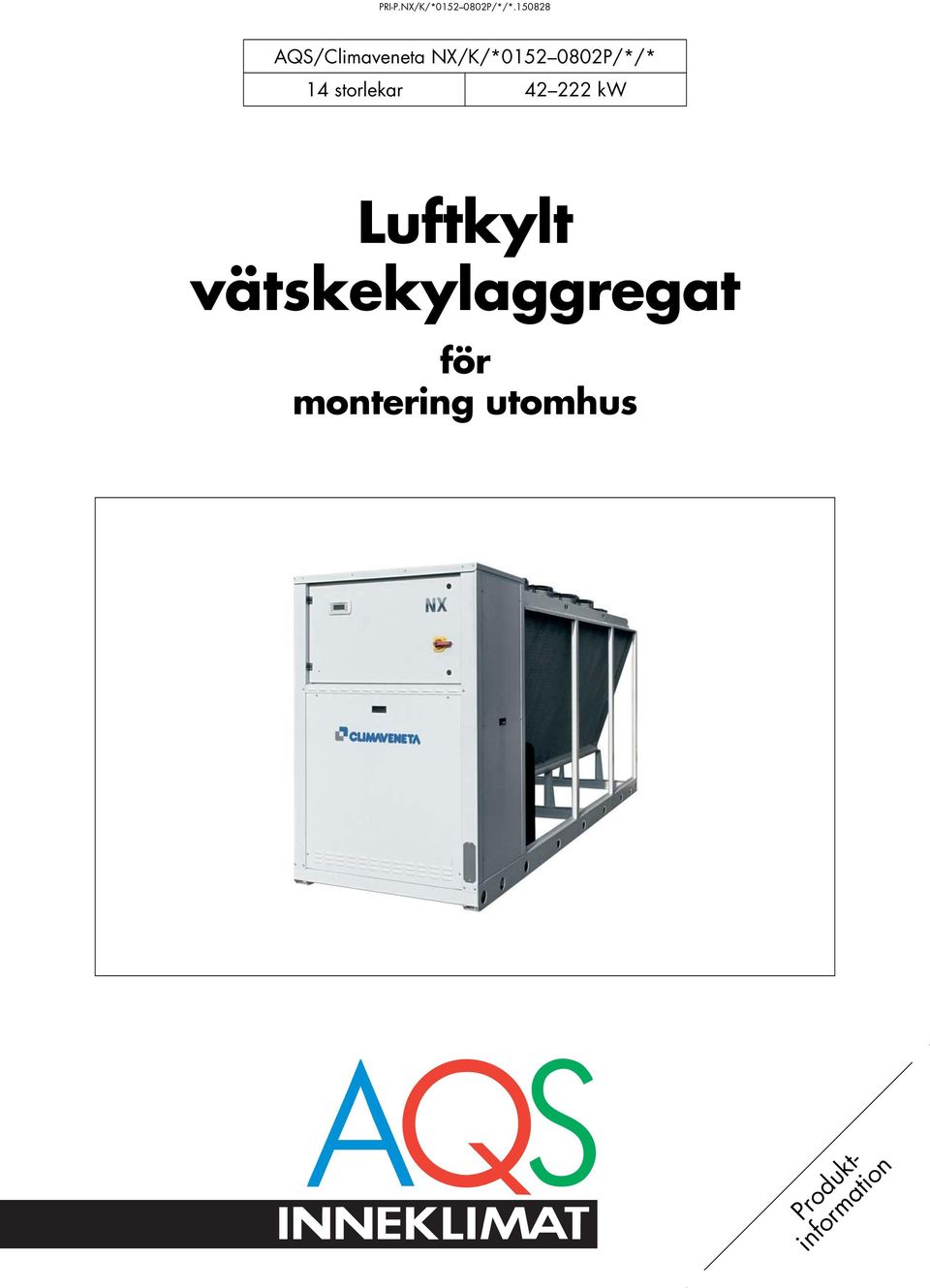

1 PRI-P.NX/K/* P/*/* AQS/Climaveneta NX/K/* P/*/* 4 storlekar kw Luftkylt vätskekylaggregat för montering utomhus Produktinformation

2 PRI-P.NX/K/* P/*/* Innehållsförteckning Innehåll Börjar på sidan Funktion...3 Tekniska data/allmänt...5 Tekniska data/arbetsområden...2 Tekniska data/el...20 Tekniska data/ljud...23 Tekniska data/mått och vikter...26 Utrustningsspecifikation enligt AMA...29 Utrustningsalternativ...36 Tillval...38 Beteckningsnyckel NX/K/LN052P/KBLP/T NX = Luftkylt vätskekylaggregat för montering utomhus K = Standard energieffektivitet CA = Hög energieffektivitet 2) LN = Låg ljudnivå ) SL = Extra låg ljudnivå ) 052 = Storleksbeteckning ( ) P = Plattvärmeväxlare KBLP = Köldbärarpump med normal tryckuppsättning KBHP = Köldbärarpump med hög tryckuppsättning KB2LP = Dubbla köldbärarpumpar med normal tryckuppsättning KB2HP = Dubbla köldbärarpumpar med hög tryckuppsättning T = Bufferttank ) Aggregat med normal ljudnivå saknar denna beteckning. 2) Detta utförande omfattas inte av detta dokument. Noteringar: Asterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 PRI-P.NX/K/* P/*/* Funktion Funktionsbeskrivning AQS/Climaveneta NX/K är ett luftkylt vätskekylaggregat. Aggregatet består av ett eller flera köldmediesystem för mekanisk kylning samt el- och styrutrustning. Köldmediesystemets/-ens huvudkomponenter är: förångare för kylning av vätska, kompressor, luftkyld kondensor, expansionsventil och köldmedium HFC40A. Köldmediet cirkuleras i respektive köldmediesystem av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren ) och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till uteluften. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. ) Vatten eller vatten blandat med frysskyddsvätska. Systemflödesschema Vätskekylaggregat Köldbärarledningar Pump Kylobjekt Bufferttank Kylobjekt 3

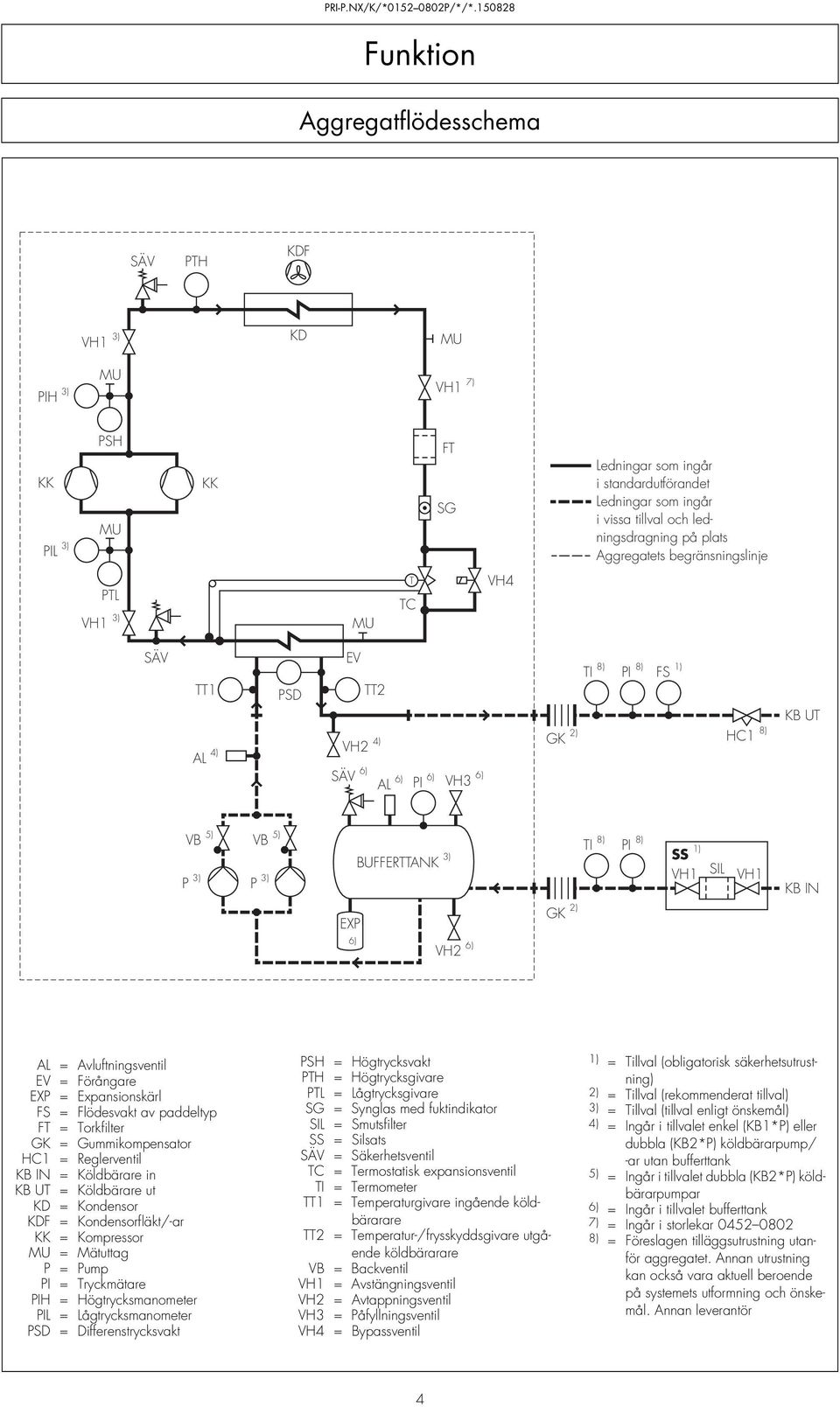

4 PRI-P.NX/K/* P/*/* Funktion Aggregatflödesschema SÄV PTH KDF VH 3) KD MU PIH 3) MU VH 7) KK PIL 3) PSH MU KK FT SG Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PTL VH 3) MU T TC VH4 SÄV TT AL 4) PSD EV TT2 VH2 4) SÄV 6) AL 6) PI 6) VH3 6) GK 2) TI 8) PI 8) FS ) HC 8) KB UT VB 5) VB 5) P 3) P 3) BUFFERTTANK 3) TI 8) PI 8) SS ) VH SIL VH KB IN EXP 6) VH2 6) GK 2) AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor MU = Mätuttag P = Pump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas med fuktindikator SIL = Smutsfilter SS = Silsats SÄV = Säkerhetsventil TC = Termostatisk expansionsventil TI = Termometer TT = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VB = Backventil VH = Avstängningsventil VH2 = Avtappningsventil VH3 = Påfyllningsventil VH4 = Bypassventil ) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB*P) eller dubbla (KB2*P) köldbärarpump/ -ar utan bufferttank 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i tillvalet bufferttank 7) = Ingår i storlekar ) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör 4

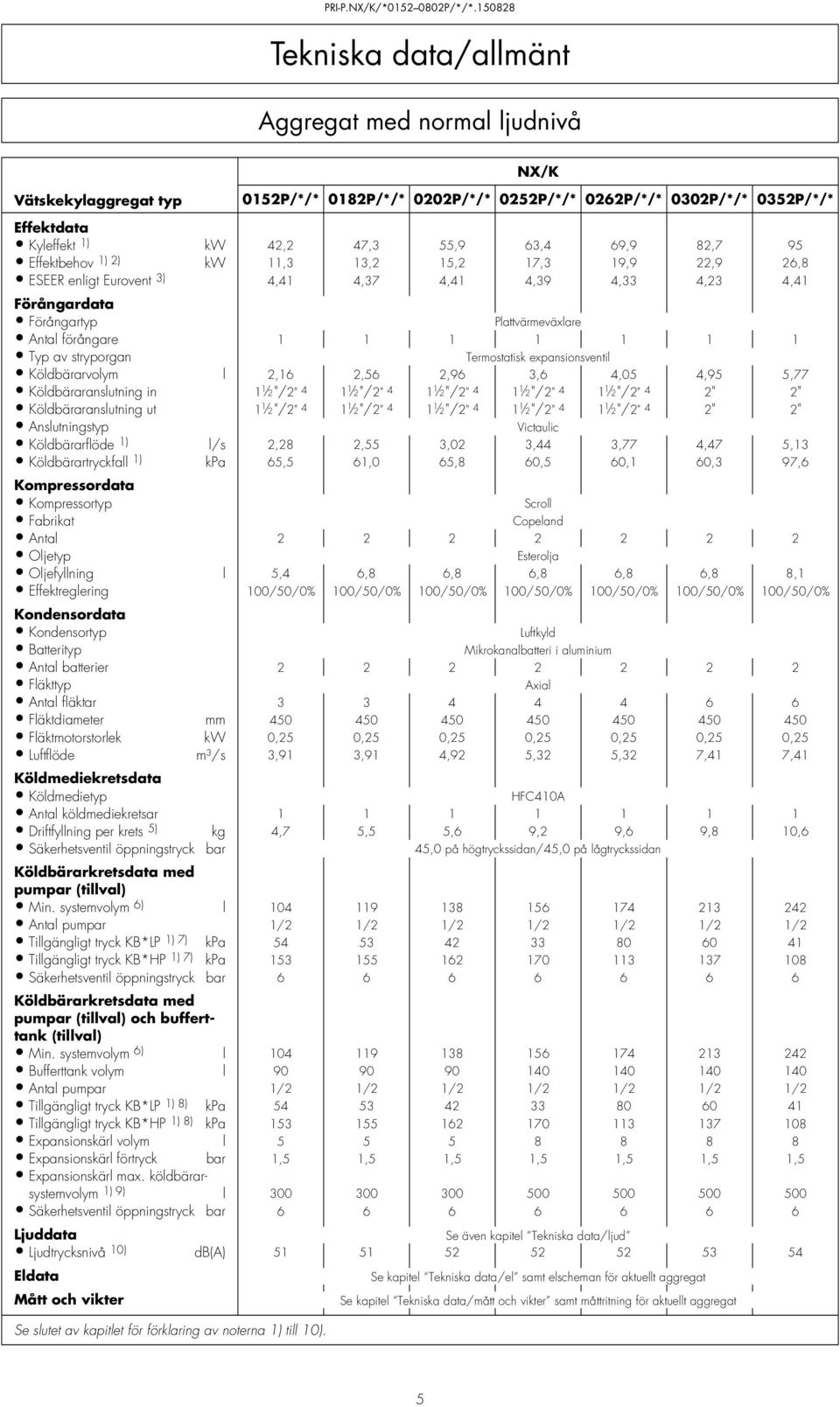

5 PRI-P.NX/K/* P/*/* Tekniska data/allmänt Aggregat med normal ljudnivå NX/K Vätskekylaggregat typ 052P/*/* 082P/*/* 0202P/*/* 0252P/*/* 0262P/*/* 0302P/*/* 0352P/*/* Effektdata Kyleffekt ) kw 42,2 47,3 55,9 63,4 69,9 82,7 95 Effektbehov ) 2) kw,3 3,2 5,2 7,3 9,9 22,9 26,8 ESEER enligt Eurovent 3) 4,4 4,37 4,4 4,39 4,33 4,23 4,4 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 2,6 2,56 2,96 3,6 4,05 4,95 5,77 Köldbäraranslutning in 2 "/2" 4 2 "/2" 4 2 "/2" 4 2 "/2" 4 2 "/2" 4 2" 2" Köldbäraranslutning ut 2 "/2" 4 2 "/2" 4 2 "/2" 4 2 "/2" 4 2 "/2" 4 2" 2" Anslutningstyp Victaulic Köldbärarflöde ) l/s 2,28 2,55 3,02 3,44 3,77 4,47 5,3 Köldbärartryckfall ) kpa 65,5 6,0 65,8 60,5 60, 60,3 97,6 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 5,4 6,8 6,8 6,8 6,8 6,8 8, Effektreglering 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,25 0,25 0,25 0,25 0,25 0,25 0,25 Luftflöde m³/s 3,9 3,9 4,92 5,32 5,32 7,4 7,4 Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 5) kg 4,7 5,5 5,6 9,2 9,6 9,8 0,6 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar /2 /2 /2 /2 /2 /2 /2 Tillgängligt tryck KB*LP ) 7) kpa Tillgängligt tryck KB*HP ) 7) kpa Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar /2 /2 /2 /2 /2 /2 /2 Tillgängligt tryck KB*LP ) 8) kpa Tillgängligt tryck KB*HP ) 8) kpa Expansionskärl volym l Expansionskärl förtryck bar,5,5,5,5,5,5,5 Expansionskärl max. köldbärarsystemvolym ) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 0) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna ) till 0). 5

6 PRI-P.NX/K/* P/*/* Tekniska data/allmänt Aggregat med normal ljudnivå NX/K Vätskekylaggregat typ 0402P/*/* 0452P/*/* 0502P/*/* 0552P/*/* 0602P/*/* 0702P/*/* 0802P/*/* Effektdata Kyleffekt ) kw Effektbehov ) 2) kw 30,6 34,7 38, ,8 58,6 67,0 ESEER enligt Eurovent 3) 4,04 4,3 4,3 4,24 4,08 4,5 3,89 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 6,56 7,36 8,48 9,44,52 3,6 3,6 Köldbäraranslutning in Köldbäraranslutning ut Anslutningstyp Victaulic Köldbärarflöde ) l/s 5,89 6,56 7,39 8,42 9,67 0,97,75 Köldbärartryckfall ) kpa 88,9 9,6 88,4 94,4 87,7 89,3 02,2 Kompressordata Kompressortyp Scroll Fabrikat Copeland Bitzer Antal Oljetyp Esterolja Oljefyllning l 9,4,5 3,6 3, 2,6 0,6 0,6 Effektreglering 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 2,0 2,0 2,0 2,0 2,0 2,0 2,0 Luftflöde m³/s,34,34,34,74 7,04 7,04 7,04 Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 5) kg 3,6 5,2 6,6 6,8 7,7 8, 8,7 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar /2 /2 /2 /2 /2 /2 /2 Tillgängligt tryck KB*LP ) 7) kpa Tillgängligt tryck KB*HP ) 7) kpa Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar /2 /2 /2 /2 /2 /2 /2 Tillgängligt tryck KB*LP ) 8) kpa Tillgängligt tryck KB*HP ) 8) kpa Expansionskärl volym l Expansionskärl förtryck bar,5,5,5,5,5,5,5 Expansionskärl max. köldbärarsystemvolym ) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 0) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna ) till 0). 6

7 PRI-P.NX/K/* P/*/* Tekniska data/allmänt Aggregat med låg ljudnivå (LN) NX/K/LN Vätskekylaggregat typ 052P/*/* 082P/*/* 0202P/*/* 0252P/*/* 0262P/*/* 0302P/*/* 0352P/*/* Effektdata Kyleffekt ) kw 42,4 47,5 56, 63, 70,4 80,5 96,2 Effektbehov ) 2) kw,3 3,4 5,5 7,2 9,6 24,2 26,6 ESEER enligt Eurovent 3) 4,50 4,44 4,4 4,38 4,39 4,22 4,26 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 2,2 2,6 3,0 3,6 4, 5,0 5,8 Köldbäraranslutning in 2 "/2" 4) 2 "/2" 4) 2 "/2" 4) 2 "/2" 4) 2 "/2" 4) 2" 2" Köldbäraranslutning ut 2 "/2" 4) 2 "/2" 4) 2 "/2" 4) 2 "/2" 4) 2 "/2" 4) 2" 2" Anslutningstyp Victaulic Köldbärarflöde ) l/s 2,3 2,58 3,03 3,42 3,8 4,36 5,22 Köldbärartryckfall ) kpa 66,2 6,5 66,2 60, 60,9 57, 00 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 5,4 6,8 6,8 6,8 6,8 6,8 8, Effektreglering 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,6 0,6 0,25 0,6 0,6 0,6,0 Luftflöde m³/s 3,6 3,6 4,47 5,49 5,49 5,49 8,24 Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 5) kg 4,7 5,5 5,6 9,2 9,6 9,8 0,6 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar /2 /2 /2 /2 /2 /2 /2 Tillgängligt tryck KB*LP ) 7) kpa Tillgängligt tryck KB*HP ) 7) kpa Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar /2 /2 /2 /2 /2 /2 /2 Tillgängligt tryck KB*LP ) 8) kpa Tillgängligt tryck KB*HP ) 8) kpa Expansionskärl volym l Expansionskärl förtryck bar,5,5,5,5,5,5,5 Expansionskärl max. köldbärarsystemvolym ) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 0) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna ) till 0). 7

8 PRI-P.NX/K/* P/*/* Tekniska data/allmänt Aggregat med låg ljudnivå (LN) NX/K/LN Vätskekylaggregat typ 0402P/*/* 0452P/*/* 0502P/*/* 0552P/*/* 0602P/*/* 0702P/*/* 0802P/*/* Effektdata Kyleffekt ) kw Effektbehov ) 2) kw 30,7 33,6 37,8 45,3 49,8 60, 69,8 ESEER enligt Eurovent 3) 4, 4,29 4,33 4,36 4,20 4,0 3,83 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 6,6 7,4 8,5 9,4,5 3,6 3,6 Köldbäraranslutning in Köldbäraranslutning ut Anslutningstyp Victaulic Köldbärarflöde ) l/s 5,8 6,56 7,3 8,9 9,47 0,50,42 Köldbärartryckfall ) kpa 86, 89, , 8,6 96,5 Kompressordata Kompressortyp Scroll Fabrikat Copeland Bitzer Antal Oljetyp Esterolja Oljefyllning l 9,4,5 3,6 3, 2,6 0,6 0,6 Effektreglering 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw,0,5,5,5,20,20,20 Luftflöde m³/s 8,24 0,2 0,2 0,2 3,35 3,35 3,35 Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 5) kg 3,6 5,2 6,6 6,8 7,7 8, 8,7 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar /2 /2 /2 /2 /2 /2 /2 Tillgängligt tryck KB*LP ) 7) kpa Tillgängligt tryck KB*HP ) 7) kpa Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar /2 /2 /2 /2 /2 /2 /2 Tillgängligt tryck KB*LP ) 8) kpa Tillgängligt tryck KB*HP ) 8) kpa Expansionskärl volym l Expansionskärl förtryck bar,5,5,5,5,5,5,5 Expansionskärl max. köldbärarsystemvolym ) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 0) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna ) till 0). 8

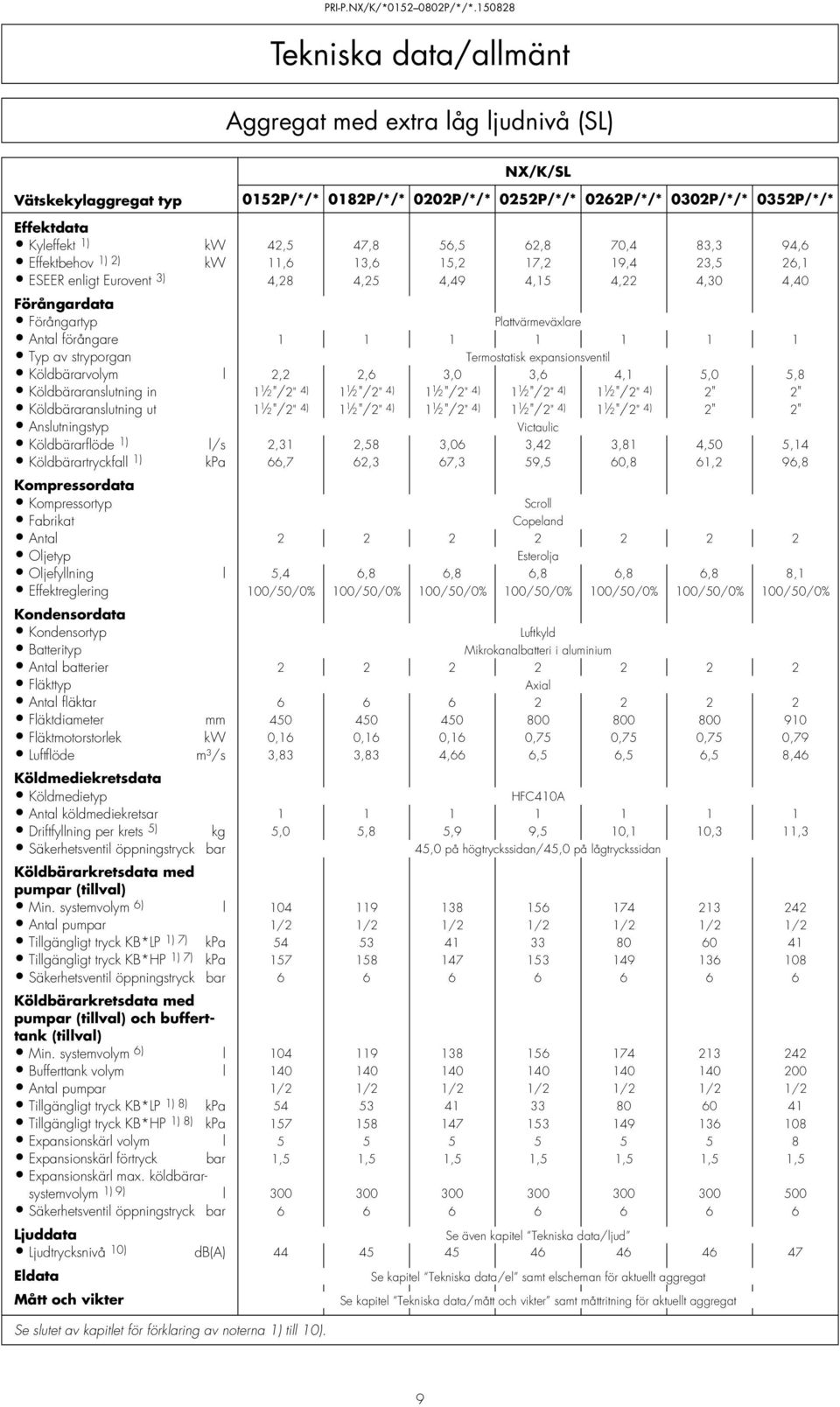

9 PRI-P.NX/K/* P/*/* Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) NX/K/SL Vätskekylaggregat typ 052P/*/* 082P/*/* 0202P/*/* 0252P/*/* 0262P/*/* 0302P/*/* 0352P/*/* Effektdata Kyleffekt ) kw 42,5 47,8 56,5 62,8 70,4 83,3 94,6 Effektbehov ) 2) kw,6 3,6 5,2 7,2 9,4 23,5 26, ESEER enligt Eurovent 3) 4,28 4,25 4,49 4,5 4,22 4,30 4,40 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 2,2 2,6 3,0 3,6 4, 5,0 5,8 Köldbäraranslutning in 2 "/2" 4) 2 "/2" 4) 2 "/2" 4) 2 "/2" 4) 2 "/2" 4) 2" 2" Köldbäraranslutning ut 2 "/2" 4) 2 "/2" 4) 2 "/2" 4) 2 "/2" 4) 2 "/2" 4) 2" 2" Anslutningstyp Victaulic Köldbärarflöde ) l/s 2,3 2,58 3,06 3,42 3,8 4,50 5,4 Köldbärartryckfall ) kpa 66,7 62,3 67,3 59,5 60,8 6,2 96,8 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 5,4 6,8 6,8 6,8 6,8 6,8 8, Effektreglering 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,6 0,6 0,6 0,75 0,75 0,75 0,79 Luftflöde m³/s 3,83 3,83 4,66 6,5 6,5 6,5 8,46 Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 5) kg 5,0 5,8 5,9 9,5 0, 0,3,3 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar /2 /2 /2 /2 /2 /2 /2 Tillgängligt tryck KB*LP ) 7) kpa Tillgängligt tryck KB*HP ) 7) kpa Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar /2 /2 /2 /2 /2 /2 /2 Tillgängligt tryck KB*LP ) 8) kpa Tillgängligt tryck KB*HP ) 8) kpa Expansionskärl volym l Expansionskärl förtryck bar,5,5,5,5,5,5,5 Expansionskärl max. köldbärarsystemvolym ) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 0) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna ) till 0). 9

10 PRI-P.NX/K/* P/*/* Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) NX/K/SL Vätskekylaggregat typ 0402P/*/* 0452P/*/* 0502P/*/* 0552P/*/* 0602P/*/* 0702P/*/* Effektdata Kyleffekt ) kw Effektbehov ) 2) kw 29,9 33,6 38,3 44,9 52,8 6,6 ESEER enligt Eurovent 3) 4,40 4,38 4,32 4,29 4,08 3,96 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 6,6 7,4 8,5 9,4,5 3,6 Köldbäraranslutning in Köldbäraranslutning ut Anslutningstyp Victaulic Köldbärarflöde ) l/s 5,83 6,6 7,28 8,22 9,00 0,3 Köldbärartryckfall ) kpa 87,0 90,9 85,3 90,4 77,8 78,6 Kompressordata Kompressortyp Scroll Fabrikat Copeland Bitzer Antal Oljetyp Esterolja Oljefyllning l 9,4,5 3,6 3, 2,6 0,6 Effektreglering 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% 00/50/0% Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,79 0,75 0,75 0,9 0,9, Luftflöde m³/s 8,46 9,88 9,80 0,74 0,74 2,35 Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 5) kg 4,0 5,9 7,3 7, 7,7 8, Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar /2 /2 /2 /2 /2 /2 Tillgängligt tryck KB*LP ) 7) kpa Tillgängligt tryck KB*HP ) 7) kpa Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar /2 /2 /2 /2 /2 /2 Tillgängligt tryck KB*LP ) 8) kpa Tillgängligt tryck KB*HP ) 8) kpa Expansionskärl volym l Expansionskärl förtryck bar,5,5,5,5,5,5 Expansionskärl max. köldbärarsystemvolym ) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 0) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna ) till 0). 0

11 PRI-P.NX/K/* P/*/* Tekniska data/allmänt ) Angivna data gäller vid köldbärartemperatur in/ut 2/7 C, köldbärare 35 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC40A. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser aggregatets totala effektbehov, d.v.s. kompressorernas effektbehov i den aktuella driftpunkten plus kondensorfläktarnas märkeffekt. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. Eurovent är ett europeiskt organ för certifiering av kyl- och ventilationsprodukter. 4) Utan pumpar/med pumpar (tillval). 5) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 6) Komplettering med bufferttank (tillval) erfordras om systemets totala volym understiger detta värde. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna data gäller med det internat tryckfallet i aggregatet och bufferttanken avdraget. 9) Vid större systemvolym måste det aktuella systemet kompletteras med ytterligare expansionskärl. 0) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 0 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel "Tekniska data/ljud".

12 PRI-P.NX/K/* P/*/* Tekniska data/arbetsområden Temperaturer/normal ljudnivå Utförande med kondenseringsregulator typ DVV (standardutförande för storlekar P) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal. Vindskydd rekommenderas. Utförande med kondenseringsregulator typ DP (standardutförande för storlekar P) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DP: Styrning av kondenseringstrycket sker genom start och stopp av kondensorfläktarna i sekvens. Vindskydd rekommenderas. 2

13 PRI-P.NX/K/* P/*/* Tekniska data/arbetsområden Temperaturer/normal ljudnivå Utförande med kondenseringsregulator typ DVV (tillval för storlekar P) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV: Styrning av kondenseringstrycket sker genom parallell styrning av kondensorfläktarnas hastighet i tre steg. Vindskydd rekommenderas. Utförande med kondenseringsregulator typ DVVF (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker dels genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift. DVVF är således en kombination av DP och DVV.Vindskydd rekommenderas. 3

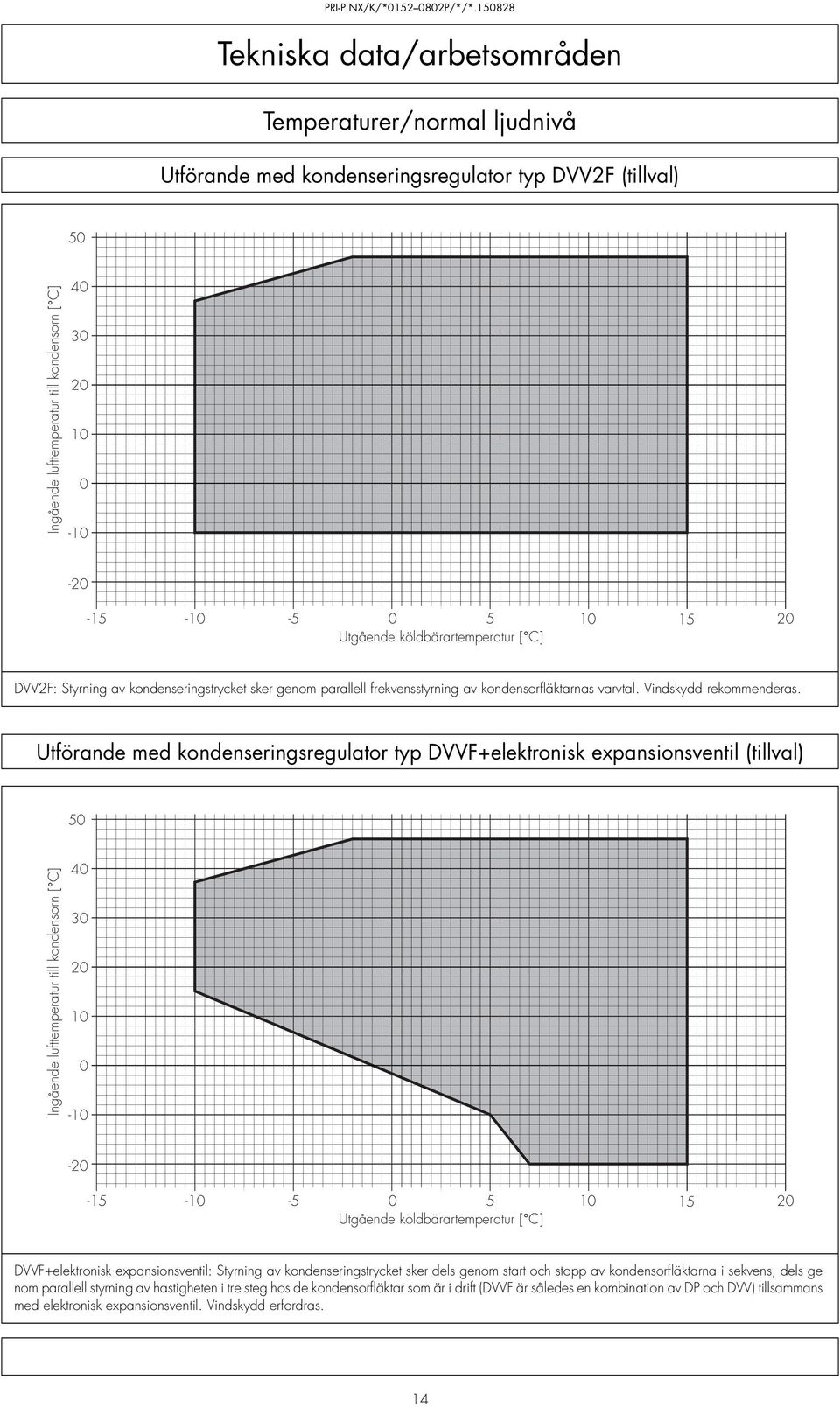

14 PRI-P.NX/K/* P/*/* Tekniska data/arbetsområden Temperaturer/normal ljudnivå Utförande med kondenseringsregulator typ DVV2F (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV2F: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal. Vindskydd rekommenderas. Utförande med kondenseringsregulator typ DVVF+elektronisk expansionsventil (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF+elektronisk expansionsventil: Styrning av kondenseringstrycket sker dels genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift (DVVF är således en kombination av DP och DVV) tillsammans med elektronisk expansionsventil. Vindskydd erfordras. 4

15 PRI-P.NX/K/* P/*/* Tekniska data/arbetsområden Temperaturer/normal ljudnivå Utförande med kondenseringsregulator typ DVV2F+elektronisk expansionsventil (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV2F+elektronisk expansionsventil: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal tillsammans med elektronisk expansionsventil. Vindskydd erfordras. Utförande med kondenseringsregulator typ DBA+elektronisk expansionsventil (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DBA+elektronisk expansionsventil: Styrning av kondenseringstrycket sker genom DVVF tillsammans med elektronisk expansionsventil och åtgärder på köldmediesidan. Vindskydd erfordras. 5

16 PRI-P.NX/K/* P/*/* Tekniska data/arbetsområden Temperaturer/låg ljudnivå (LN) och extra låg ljudnivå (SL) Utförande med kondenseringsregulator typ DVV (standardutförande) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal. Vindskydd rekommenderas. Utförande med kondenseringsregulator typ DVVF (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker dels genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift. DVVF är således en kombination av DP och DVV.Vindskydd rekommenderas. 6

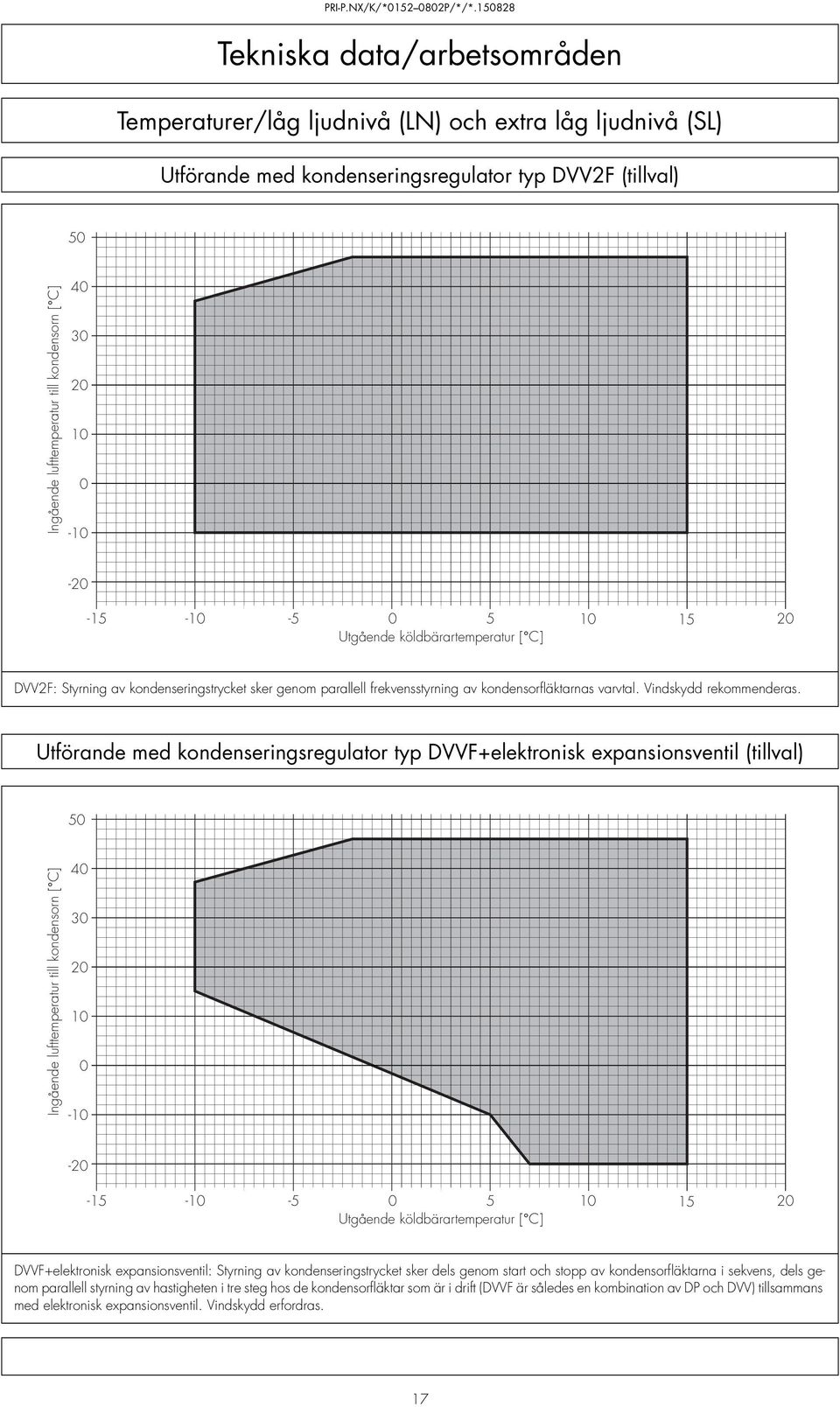

17 PRI-P.NX/K/* P/*/* Tekniska data/arbetsområden Temperaturer/låg ljudnivå (LN) och extra låg ljudnivå (SL) Utförande med kondenseringsregulator typ DVV2F (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV2F: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal. Vindskydd rekommenderas. Utförande med kondenseringsregulator typ DVVF+elektronisk expansionsventil (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF+elektronisk expansionsventil: Styrning av kondenseringstrycket sker dels genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift (DVVF är således en kombination av DP och DVV) tillsammans med elektronisk expansionsventil. Vindskydd erfordras. 7

18 PRI-P.NX/K/* P/*/* Tekniska data/arbetsområden Temperaturer/låg ljudnivå (LN) och extra låg ljudnivå (SL) Utförande med kondenseringsregulator typ DVV2F+elektronisk expansionsventil (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV2F+elektronisk expansionsventil: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal tillsammans med elektronisk expansionsventil. Vindskydd erfordras. Utförande med kondenseringsregulator typ DBA+elektronisk expansionsventil (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DBA+elektronisk expansionsventil: Styrning av kondenseringstrycket sker genom DVVF tillsammans med elektronisk expansionsventil och åtgärder på köldmediesidan. Vindskydd erfordras. 8

19 PRI-P.NX/K/* P/*/* Tekniska data/arbetsområden Flöden Vätskekylaggregat typ Min. l/s Köldbärare Max. l/s NX/K/*052P/*/*, 3,39 NX/K/*082P/*/*,28 3,69 NX/K/*0202P/*/*,50 3,69 NX/K/*0252P/*/*,69 4,83 NX/K/*0262P/*/*,89 4,83 NX/K/*0302P/*/* 2,25 4,83 NX/K/*0352P/*/* 2,58 6, NX/K/*0402P/*/* 3,00 8,67 NX/K/*0452P/*/* 3,36 9,75 NX/K/*0502P/*/* 3,75 0,86 NX/K/*0552P/*/* 4,25 0,86 NX/K/*0602P/*/* 4,89 0,86 NX/K/*0702P/*/* 5,6,94 NX/K/*0802P/*/* 6,,94 9

20 PRI-P.NX/K/* P/*/* Tekniska data/el Aggregat med normal ljudnivå Vätskekylaggregat typ Eldata Konfiguration NX/K 052P/ 082P/ 0202P/ 0252P/ 0262P/ 0302P/ 0352P/ */* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+N+PE/50 Märkeffekt kw NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Märkström A NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Startström A NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Startström/mjukstart ) A NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Max. kabelarea (Cu) mm² NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Rek. avsäkring A(t) NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Vätskekylaggregat typ Eldata Konfiguration NX/K 0402P/ 0452P/ 0502P/ 0552P/ 0602P/ 0702P/ 0802P/ */* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+PE/50 Märkeffekt kw NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Märkström A NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Startström A NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Startström/mjukstart ) A NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Max. kabelarea (Cu) mm² NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Rek. avsäkring A(t) NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* ) Tillval. 20

21 PRI-P.NX/K/* P/*/* Tekniska data/el Aggregat med låg ljudnivå (LN) Vätskekylaggregat typ Eldata Konfiguration NX/K/LN 052P/ 082P/ 0202P/ 0252P/ 0262P/ 0302P/ 0352P/ */* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+N+PE/50 400/ 3+PE/50 Märkeffekt kw NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Märkström A NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Startström A NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Startström/mjukstart ) A NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Max. kabelarea (Cu) mm² NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Rek. avsäkring A(t) NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Vätskekylaggregat typ Eldata Konfiguration NX/K/LN 0402P/ 0452P/ 0502P/ 0552P/ 0602P/ 0702P/ 0802P/ */* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+PE/50 Märkeffekt kw NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Märkström A NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Startström A NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Startström/mjukstart ) A NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Max. kabelarea (Cu) mm² NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Rek. avsäkring A(t) NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* ) Tillval. 2

22 PRI-P.NX/K/* P/*/* Tekniska data/el Aggregat med extra låg ljudnivå (SL) Vätskekylaggregat typ Eldata Konfiguration NX/K/SL 052P/ 082P/ 0202P/ 0252P/ 0262P/ 0302P/ 0352P/ */* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+N+PE/50 400/3+PE/50 Märkeffekt kw NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Märkström A NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Startström A NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Startström/mjukstart ) A NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Max. kabelarea (Cu) mm² NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Rek. avsäkring A(t) NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Vätskekylaggregat typ Eldata Konfiguration NX/K/SL 0402P/ 0452P/ 0502P/ 0552P/ 0602P/ 0702P/ */* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+PE/50 Märkeffekt kw NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Märkström A NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Startström A NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Startström/mjukstart ) A NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Max. kabelarea (Cu) mm² NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Rek. avsäkring A(t) NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* ) Tillval. 22

23 PRI-P.NX/K/* P/*/* Tekniska data/ljud Aggregat med normal ljudnivå Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) NX/K P/*/* NX/K P/*/* NX/K0302P/*/* NX/K0352P/*/* NX/K P/*/* NX/K0552P/*/* NX/K P/*/* NX/K0802P/*/* Noteringar: Aggregaten är testade enligt ISO964 och Eurovents akustiska test 8/. Angivna data gäller vid köldbärartemperatur in/ut 2/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) NX/K P/*/* NX/K P/*/* NX/K0302P/*/* NX/K0352P/*/* NX/K P/*/* NX/K0552P/*/* NX/K P/*/* NX/K0802P/*/* Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 0 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 2/7 C och ingående lufttemperatur till kondensorn 35 C. 23

24 PRI-P.NX/K/* P/*/* Tekniska data/ljud Aggregat med låg ljudnivå (LN) Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) NX/K/LN P/*/* NX/K/LN P/*/* NX/K/LN P/*/* NX/K/LN P/*/* NX/K/LN P/*/* Noteringar: Aggregaten är testade enligt ISO964 och Eurovents akustiska test 8/. Angivna data gäller vid köldbärartemperatur in/ut 2/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) NX/K/LN P/*/* NX/K/LN P/*/* NX/K/LN P/*/* NX/K/LN P/*/* NX/K/LN P/*/* Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 0 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 2/7 C och ingående lufttemperatur till kondensorn 35 C. 24

25 PRI-P.NX/K/* P/*/* Tekniska data/ljud Aggregat med extra låg ljudnivå (SL) Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) NX/K/SL052P/*/* NX/K/SL P/*/* NX/K/SL P/*/* NX/K/SL0352P/*/* NX/K/SL0402P/*/* NX/K/SL P/*/* NX/K/SL P/*/* NX/K/SL0702P/*/* Noteringar: Aggregaten är testade enligt ISO964 och Eurovents akustiska test 8/. Angivna data gäller vid köldbärartemperatur in/ut 2/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) NX/K/SL052P/*/* NX/K/SL P/*/* NX/K/SL P/*/* NX/K/SL0352P/*/* NX/K/SL0402P/*/* NX/K/SL P/*/* NX/K/SL P/*/* NX/K/SL0702P/*/* Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 0 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 2/7 C och ingående lufttemperatur till kondensorn 35 C. 25

26 PRI-P.NX/K/* P/*/* Tekniska data/mått och vikter Aggregat med normal ljudnivå NX/K Vätskekylaggregat typ Konfiguration 052P/*/* 082P/*/* 0202P/*/* 0252P/*/* 0262P/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K P NX/K P/KB*P NX/K P/KB2*P Kontakta vår kundtjänst NX/K P/KB*P/T NX/K P/KB2*P/T Kontakta vår kundtjänst NX/K Vätskekylaggregat typ Konfiguration 0302P/*/* 0352P/*/* 0402P/*/* 0452P/*/* 0502P/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K P NX/K P/KB*P NX/K P/KB2*P Kontakta vår kundtjänst NX/K P/KB*P/T NX/K P/KB2*P/T Kontakta vår kundtjänst NX/K Vätskekylaggregat typ Konfiguration 0552P/*/* 0602P/*/* 0702P/*/* 0802P/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K P NX/K P/KB*P NX/K P/KB2*P Kontakta vår kundtjänst NX/K P/KB*P/T NX/K P/KB2*P/T Kontakta vår kundtjänst C C Erforderligt utrymme för service 000 Alla mått i mm 26

27 PRI-P.NX/K/* P/*/* Tekniska data/mått och vikter Aggregat med låg ljudnivå (LN) NX/K/LN Vätskekylaggregat typ Konfiguration 052P/*/* 082P/*/* 0202P/*/* 0252P/*/* 0262P/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/LN P NX/K/LN P/KB*P NX/K/LN P/KB2*P Kontakta vår kundtjänst NX/K/LN P/KB*P/T NX/K/LN P/KB2*P/T Kontakta vår kundtjänst NX/K/LN Vätskekylaggregat typ Konfiguration 0302P/*/* 0352P/*/* 0402P/*/* 0452P/*/* 0502P/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/LN P NX/K/LN P/KB*P NX/K/LN P/KB2*P Kontakta vår kundtjänst NX/K/LN P/KB*P/T NX/K/LN P/KB2*P/T Kontakta vår kundtjänst NX/K/LN Vätskekylaggregat typ Konfiguration 0552P/*/* 0602P/*/* 0702P/*/* 0802P/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/LN P NX/K/LN P/KB*P NX/K/LN P/KB2*P Kontakta vår kundtjänst NX/K/LN P/KB*P/T NX/K/LN P/KB2*P/T Kontakta vår kundtjänst C C Erforderligt utrymme för service 000 Alla mått i mm 27

28 PRI-P.NX/K/* P/*/* Tekniska data/mått och vikter Aggregat med extra låg ljudnivå (SL) NX/K/SL Vätskekylaggregat typ Konfiguration 052P/*/* 082P/*/* 0202P/*/* 0252P/*/* 0262P/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/SL P NX/K/SL P/KB*P NX/K/SL P/KB2*P Kontakta vår kundtjänst NX/K/SL P/KB*P/T NX/K/SL P/KB2*P/T Kontakta vår kundtjänst NX/K/SL Vätskekylaggregat typ Konfiguration 0302P/*/* 0352P/*/* 0402P/*/* 0452P/*/* 0502P/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/SL P NX/K/SL P/KB*P NX/K/SL P/KB2*P Kontakta vår kundtjänst NX/K/SL P/KB*P/T NX/K/SL P/KB2*P/T Kontakta vår kundtjänst NX/K/SL Vätskekylaggregat typ Konfiguration 0552P/*/* 0602P/*/* 0702P/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/SL P NX/K/SL P/KB*P NX/K/SL P/KB2*P Kontakta vår kundtjänst NX/K/SL P/KB*P/T NX/K/SL P/KB2*P/T Kontakta vår kundtjänst C C Erforderligt utrymme för service 000 Alla mått i mm 28

29 PRI-P.NX/K/* P/*/* Utrustningsspecifikation enligt AMA Kod Pos Text Mängd Enhet P PA PAK PAK.522 APPARATER, LEDNINGAR M.M. I RÖRSYSTEM ELLER RÖRLED- NINGSNÄT APPARATER M.M. MED SAMMANSATT FUNKTION I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT AGGREGAT MED PUMPAR ELLER KOMPRESSORER Vätskekylaggregat, typ enhetsaggregat, med luftkyld kondensor... Typ: AQS/Climaveneta NX/K/ st Aggregatet skall vara CE-märkt och uppfylla följande direktiv: Lågspänningsdirektivet 2006/95/EG. Maskindirektivet 2006/42/EG. EMC-direktivet 2004/08/EG. Tryckdirektivet PED 97/23/EG. Aggregatets effektdata skall vara certifierade av Eurovent (Eurovent Certification). Tillverkaren av aggregatet skall vara certifierad enligt: Kvalitetsledningssystem ISO900. Miljöledningssystem ISO400. Aggregatet skall vara utrustat enligt följande: Ramverk och hölje Ramverk i polyestermålade varmgalvaniserade stålprofiler med hölje av polyestermålad stålplåt. Ramverk och hölje/tillval Galler som förhindrar tillträde till utrymmet under kondensorn. Vibrationsdämpande gummifötter (bipackas) [rekommenderat tillval]. Kylutrustning Förångare för kylning av vätskor (plattvärmeväxlare). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperatur-/frysskyddsgivare i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Förångaren skall vara isolerad med neopren och försedd med termostatreglerad värmekabel. 29

30 PRI-P.NX/K/* P/*/* Utrustningsspecifikation enligt AMA Kod Pos Text Mängd Enhet Hermetiska scrollkompressorer monterade på vibrationsdämpare. Kompressorernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, inbyggt termiskt motorskydd samt startfördröjning. Kyleffektreglering skall ske genom start och stopp av kompressorerna. Fabrikat Copeland/Bitzer. Luftkyld kondensor med direktdrivna fläktar av axialtyp och batterier med mikrokanaler i aluminium och med gavelskydd av metall för batterierna. Batterierna skall vara elektrolytiskt epoxipolymerbelagda. Fläktarna skall ha kapslingsklass IP54 och vara utrustade med inbyggda termiska motorskydd. Kondensorns utrustning skall inkludera kondenseringsreglering typ DVV [storlekar NX/K P, NX/K/LN P, NX/K/SL P] för drift vid utetemperaturer ner till -0 C alternativt kondenseringsreglering typ DP [storlekar NX/K P] för drift vid utetemperaturer ner till +5 C. Interna köldmedieledningar med säkerhetsventil och lågtrycksgivare i sugledningen, högtrycksvakt med manuell återställning och säkerhetsventil i hetgasledningen, avstängningsventil [storlekar ], torkfilter, synglas med fuktindikering och termostatisk expansionsventil i vätskeledningen, samt tryckmätningsuttag enligt tillverkarens standard. Sugledningen skall vara isolerad med minimum 9 mm cellplastisolering. Driftfyllning med köldmedium HFC40A. Kylutrustning/alternativ Elektronisk expansionsventil [i stället för termostatisk]. Kondensorbatterier utförda i kopparrör med aluminiumlameller. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyesterhartsfärg. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver. Kondensorbatterier utförda i kopparrör med kopparlameller. Kondenseringsregulator typ... [se diagram] för drift vid utetemperaturer ner till... C [se diagram] (vindskydd rekommenderas/erfordras). Kylutrustning/tillval Avstängningsventil i sugledningen. Avstängningsventil i hetgasledningen. Låg- och högtrycksmanometrar i sug- och hetgasledningarna. 30

31 PRI-P.NX/K/* P/*/* Utrustningsspecifikation enligt AMA Kod Pos Text Mängd Enhet Köldbärarutrustning/tillval Pumppaket med horisontell torrlöpande köldbärarpump för normal tryckuppsättning (KBLP) monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med minimum 9 mm cellplastisolering. Pumppaket ned horisontell torrlöpande köldbärarpump för hög tryckuppsättning (KBHP) monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning (KB2LP) monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning (KB2HP) monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket med horisontell torrlöpande köldbärarpump för normal tryckuppsättning (KBLP) monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket med horisontell torrlöpande köldbärarpump för hög tryckuppsättning (KBHP) monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. 3

32 PRI-P.NX/K/* P/*/* Utrustningsspecifikation enligt AMA Kod Pos Text Mängd Enhet Pump-/bufferttankpaket med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning (KB2LP) monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/ bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning (KB2HP) monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/ bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Elvärmeslinga för aggregatets pump/-ar och interna köldbärarledningar [aggregat med tillvalet pumppaket] Elvärmeslinga för aggregatets bufferttank, pump/-ar och interna köldbärarledningar [aggregat med tillvalet pump-/bufferttankpaket] Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackas) [rekommenderat tillval]. Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackas)[obligatorisk säkerhetsutrustning]. Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackas) [obligatorisk säkerhetsutrustning]. Mikroprocessor [NX/K P, NX/K/LN P, NX/K/SL P] Programmeringsbar mikroprocessor för manövrering, styrning, visning, larm och felanalys typ W3000 base/compact med access i två nivåer: öppen nivå och lösenordsskyddad nivå. Mikroprocessorns funktioner skall inkludera: Automatisk startföljdsomkoppling som utjämnar kompressorernas drifttid. 32
