Vätskekylt vätskekylaggregat

Transkript

1 AQS/Climaveneta FX/W storlekar kw Vätskekylt vätskekylaggregat Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Fördelar...3 Funktion...5 Utrustningsspecifikation med alternativ och tillval...8 Tekniska data/allmänt...11 Tekniska data/arbetsområden...13 Tekniska data/el...16 Tekniska data/ljud...17 Tekniska data/mått och vikter...18 Alternativ och tillval...19 Alternativ och tillval/detaljer...28 Alternativ och tillval/kylmedelkylare...39 Beskrivningstext...40 Beteckningsnyckel FX/W0551/D FX/W = Vätskekylt vätskekylaggregat 0551 = Storleksbeteckning ( ) D = Hetgasvärmeväxlare (partiell värmeåtervinning) 1) R = Värmeåtervinningskondensor (fullständig värmeåtervinning) 1) 1) Aggregat utan värmeåtervinning saknar denna beteckning. 2

3 Fördelar Fördel Innebär Euroventcertifiering Effektdata är certifierade av Eurovent, vilket innebär att man kan lita på att aggregatet levererar utlovad effekt. Överträffar ErP 2021 Då Climaveneta utvecklade det nya vätskekylda vätskekylaggregat FX/W, utgick man från målsättningen att man skulle skapa ett av de mest energieffektiva aggregaten i sin klass. Den goda energieffektivitet som uppnåtts, gör att FX/W redan nu överträffar SEER-kraven (Seasonal Energy Efficiency) för 2021, enligt det europeiska direktivet ErP (Energy related Products) 2009/125/EC. BLACK BOX BLACK BOX är ett inbyggt drift- och felanalysminne, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Extra ljuddämpning (tillval) -5 db(a) Ljuddämpande isolering runt kompressorutrymmet sänker ljudnivån med ca 5 db(a). Se vidare kapitel Alternativ och tillval. Värmeåtervinning med hetgasvärmeväxlare (tillval) Möjliggör återvinning av kompressorns överhettningsvärme (ca 20 % av den totala kondensorvärmen). Den återvunna värmen kan t.ex. användas för uppvärmning av tappvarmvatten. Kontakta vår kundtjänst för ytterligare information. Värmeåtervinning med värmeåtervinningskondensor (alternativt utförande) Möjliggör återvinning av 100 % av kondensorvärmen. Kontakta vår kundtjänst för ytterligare information. Köldbärarpumpstyrning för variabelt köldbärarflöde (tillval) Möjliggör användning av köldbärarpump med variabelt varvtal (EC-pump), vilket gör anläggningen ännu mer energieffektiv. Se vidare kapitel Tillval/detaljer, rubriker Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V) och Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF.D (0 10 V). M 3

4 Fördelar Fördel Innebär Många tillval Gör det möjligt att skräddarsy aggregatet efter den enskilda anläggningens behov. Se vidare kapitel Alternativ och tillval. 4

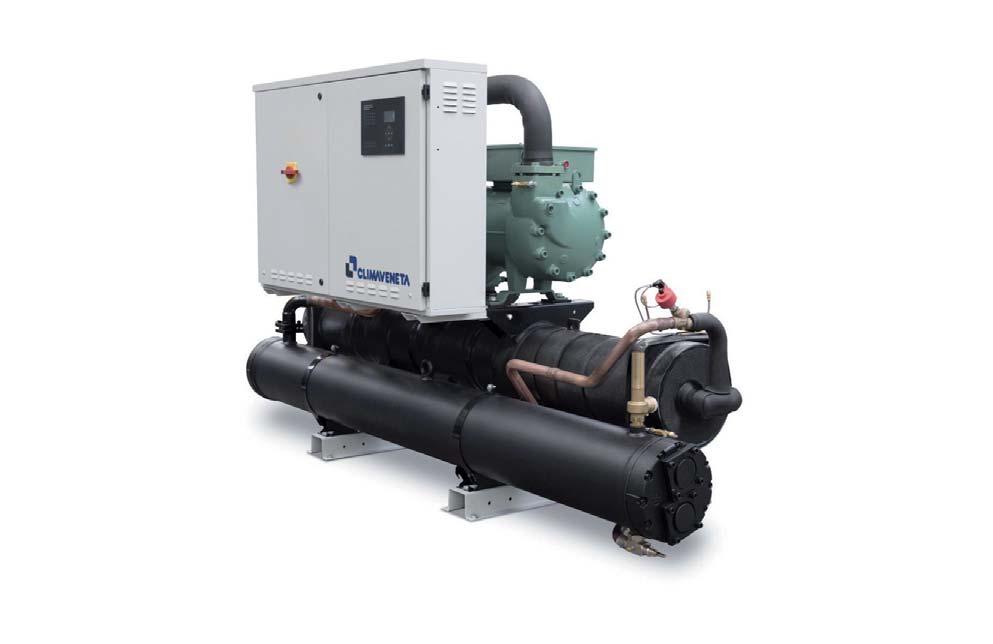

5 Funktion Funktionsbeskrivning AQS/Climaveneta FX/W är ett vätskekylt vätskekylaggregat. Aggregatet består av ett eller flera köldmediesystem för mekanisk kylning samt el- och styrutrustning. Köldmediesystemets/-ens huvudkomponenter är: förångare för kylning av vätska, kompressor, vätskekyld kondensor, expansionsventil och köldmedium HFC134a. Köldmediet cirkuleras i respektive köldmediesystem av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren 1) och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till kylmedlet 1). Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. 1) Vatten eller vatten blandat med frysskyddsvätska. Systemflödesschema Kylmedelkylare Kylmedelledningar Cirkulationspump Kylobjekt Kylobjekt Kylobjekt Köldbärarledningar Vätskekylaggregat Bufferttank Cirkulationspump 5

6 Funktion Aggregatflödesschema FX/W TI 3) PI 3) HC1 3) 3) KM UT GK 2) GK 2) SS 2) SIL VH2 3) TI 3) VH2 3) PI 3) AL 3) P/KM VB 3) 3) 3) 3) VB P/KM 3) 3) 3) 3) EXP 3) SÄV 3) TI 3) 3) M VM1 3) KM IN SÄV SÄV VXV VB KD PT TS1 LS PTL 2) PSH KK SÄV SÄV M FT SG VM1 TCE Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje VXV EV TT1 PSD TT2 GK 2) GK 2) TI 3) PI 3) FS 1) HC1 3) KB UT VH2 SS 1) SIL TI 3) PI 3) AL 3) VB 3) 3) P/KB 3) 3) EXP 3) SÄV 3) 3) KB IN VH2 3) VB 3) 3) P/KB 3) 3) EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor KM IN = Kylmedel in KM UT = Kylmedel ut LS = Oljenivåvakt P/KB = Köldbärarpump P/KM = Kylmedelpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PT = Högtrycksgivare TI = Termometer PTL = Lågtrycksgivare PV = Pilotventil SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TS1 = Motorskydd (lindningstemperaturvakt) TS2 = Temperaturgivare vätskeinsprutning TT1 = Temperaturgivare ingående köldbärare TT2 = Temperaturgivare utgående köldbärare VB = Backventil = Avstängningsventil VH2 = Avtappningsventil VM1 = Magnetventil VXV = Växelventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 6

7 Funktion Aggregatflödesschema FX/W TI 3) PI 3) HC1 3) 3) KM UT GK 2) GK 2) GK 2) SS 2) SIL GK 2) VH2 3) VH2 3) TI 3) PI 3) AL 3) P/KM VB 3) 3) 3) 3) VB P/KM 3) 3) 3) 3) EXP 3) SÄV 3) TI 3) 3) M VM1 3) KM IN SÄV SÄV VXV VB KD SÄV SÄV PT TS1 LS PTL 2) PSH KK PT TS1 VB KK PSH VXV KD FT SG FT SG Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje LS PTL 2) SÄV SÄV SÄV SÄV M VM1 TCE M VM1 TCE VXV VXV EV TT1 PSD TT2 GK 2) GK 2) TI 3) PI 3) FS 1) HC1 3) KB UT VH2 SS 1) SIL TI 3) PI 3) AL 3) VB 3) 3) P/KB 3) 3) EXP 3) SÄV 3) 3) KB IN VH2 3) VB 3) 3) P/KB 3) 3) EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor KM IN = Kylmedel in KM UT = Kylmedel ut LS = Oljenivåvakt P/KB = Köldbärarpump P/KM = Kylmedelpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PT = Högtrycksgivare TI = Termometer PTL = Lågtrycksgivare PV = Pilotventil SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TS1 = Motorskydd (lindningstemperaturvakt) TS2 = Temperaturgivare vätskeinsprutning TT1 = Temperaturgivare ingående köldbärare TT2 = Temperaturgivare utgående köldbärare VB = Backventil = Avstängningsventil VH2 = Avtappningsventil VM1 = Magnetventil VXV = Växelventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 7

8 Utrustningsspecifikation med alternativ och tillval Ramverk och hölje Ramverk av polyesterlackerade galvaniserade stålprofiler. Ramverk och hölje/alternativ och tillval Ljuddämpande kompressorhuv med paneler i Peraluman (aluminiumlegering) och invändigt ljudisolerad med 30 mm polyuretan, som reducerar ljudnivån med ca 5 db(a). Vibrationsdämpande gummifötter (bipackade [rekommenderat tillval]. Kylutrustning Förångare för kylning av vätskor (tubpannevärmeväxlare). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperaturgivare och frysskydd i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Isolerad med 9 mm cellplast. Semihermetisk/-a skruvkompressor/-er. Kompressorns/-ernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, oljeavskiljare, oljefilter, oljenivåvakt, inbyggt motorskydd (lindningstemperaturvakt), utrustning för Y/D-start samt startfördröjning. Kompressorn/-erna skall avlasta vid högt kondenseringstryck. Kyleffektreglering skall ske genom steglös reglering mellan lägsta och högsta effektsteg med elektriskt styrd slidventil. Fabrikat Bitzer. [Hetgasvärmeväxlare]. Vätskekyld/-a kondensor/-er (tubpannevärmeväxlare). Kondensorns/-ernas utrustning skall inkludera växelventilställ med dubbla säkerhetsventiler. Kondensorn/-erna skall vara rensbar/-a. [Värmeåtervinningskondensor (tubpannevärmeväxlare)]. Intern/-a köldmedieledning/-ar med växelventilställ med dubbla säkerhetsventiler och lågtrycksgivare i sugledningen/-arna, backventil, avstängningsventil och högtrycksvakt med manuell återställning i hetgasledningen/-arna, avstängningsventil, torkfilter med utbytbar insats, synglas med fuktindikering och elektronisk expansionsventil i vätskeledningen/-arna samt tryckmätningsuttag enligt tillverkarens standard. Isolerad/-e sugledning/-ar. Driftfyllning med köldmedium HFC134a. Kylutrustning/alternativ och tillval Avstängningsventil i sugledningen/-arna. Dubbel förångarisolering. Kondensortuber i koppar/nickel (90/10 %) [istället för koppar (100 %)]. Utrustning för hög kylmedeltemperatur (HWT) [se vidare kapitel Tekniska data/arbetsområden ]. Köldmedieläckagedetektor med kompressoravstängning. Köldmedieläckagedetektor med funktion för inlåsning av köldmediet i förångaren. Köldbärarutrustning Interna köldbärarledningar avslutade med Victaulicanslutningar. Köldbärarutrustning/alternativ och tillval Flänsade köldbäraranslutningar istället för Victaulicanslutningar. Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval, rubrik Flödesvakt ]. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval, rubrik Gummikompensatorer ]. Längdbegränsare för gummikompensatorer (bipackade). Silsats för montering i inkommande kylmedelledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm. [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsatser ]. Blandningskärl [se vidare kapitel Tillval, rubrik Blandningskärl ]. Kylmedelutrustning Interna kylmedelledningar avslutade med gängade anslutningar [storlekar , ]. Interna kylmedelledningar avslutade med flänsade anslutningar [storlekar 0852, 0951, 1602 och 1752]. 8

9 Utrustningsspecifikation med alternativ och tillval Kylmedelutrustning/alternativ och tillval Flänsade kylmedelanslutningar istället för gängade anslutningar [storlekar , ]. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval, rubrik Gummikompensatorer ]. Längdbegränsare för gummikompensatorer (bipackade). Silsats för montering i inkommande kylmedelledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm. [rekommenderad säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsatser ]. 2-vägs modulerande kylmedelstyrventil för montering i inkommande kylmedelledning (max. 30 m skärmad kabel) (bipackad) för styrning av kondenseringstrycket [använder mikroprocessorns 0 10 V signal för kylmedeltemperaturstyrning]. Mikroprocessor Programmerbar mikroprocessor med svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar V styrsignal för kylmedeltemperaturstyrning (max. 30 m skärmad kabel) [för styrning av inverterstyrd/-a kylmedelpump/-ar alternativt kylmedelstyrventil alternativt kylmedelkylare] Alternativ mikroprocessor Programmerbar mikroprocessor med 7" pekskärm med användarvänligt och intuitivt gränssnitt och svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 Touch med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar V styrsignal för kylmedeltemperaturstyrning (max. 30 m skärmad kabel) [för styrning av inverterstyrd/-a kylmedelpump/-ar alternativt kylmedelstyrventil alternativt kylmedelkylare]. Mikroprocessor och alternativ mikroprocessor/alternativ och tillval Mikroprocessorpanel för separat montering (max. 200 m) (bipackad). Mikroprocessorpanel för separat montering (max. 500 m) (bipackad). KIPLink Keyboard In Your Pocket (manöverpanel i din ficka), ett innovativt system som bygger på WiFi-teknik och som gör att man kan styra ett aggregat direkt från sin smartphone eller surfplatta. Börvärdesval (dubbla börvärden) från extern kontakt. Börvärdesjustering från extern analog signal (4 20 ma). Kyleffektbegränsning från extern kontakt [storlekar ]. Styrning av en inverterstyrd köldbärarpump (0 10 V) (max. 30 m skärmad kabel). Styrning av dubbla inverterstyrda köldbärarpumpar (en pump i reserv, 0 10 V) (max. 30 m skärmad kabel). Styrning av inverterstyrd kylmedelpump (0 10 V) (max. 30 m skärmad kabel) [använder mikroprocessorns 0 10 V signal för kylmedeltemperaturstyrning]. Styrning av dubbla inverterstyrda kylmedelpumpar (en pump i reserv, 0 10 V) [använder mikroprocessorns 0 10 V signal för kylmedeltemperaturstyrning] (max. 30 m skärmad kabel). 9

10 Utrustningsspecifikation med alternativ och tillval Styrning av inverterstyrd/-a köldbärarpump/-ar och bypass-ventil i enkelflödessystem med variabelt flöde typ VPF (0 10 V) inkl. tryckgivare [pump-/ar och bypass-ventil ingår inte]. Styrning av inverterstyrd/-a köldbärarpump/-ar och bypass-ventil i enkelflödessystem med variabelt flöde typ VPF (0 10 V) [pump-/ar, tryckgivare och bypass-ventil ingår inte]. Styrning av inverterstyrd/-a köldbärarpump/-ar i primärkretsen i dubbelflödessystem med primär- och sekundärkrets med variabla flöden typ VPF.D (0 10 V) inkl. temperaturgivare (bipackad) [primär- och sekundärpump-/ar, och styrning av sekundärpump-/ar ingår inte]. VPF-styrning från övergripande mikroprocessor för 2 5 aggregat. VPF.D-styrning från övergripande mikroprocessor för 2 5 aggregat V styrsignal för kylmedeltemperaturstyrning (två köldmediekretsar) (max. 30 m skärmad kabel) [för styrning av inverterstyrd/-a kylmedelpump/-ar alternativt kylmedelstyrventil alternativt kylmedelkylare] [storlekar ]. Seriellt kort för BACnet (RS485). Seriellt kort för BACnet (IP). Seriellt kort för LonWorks (FTT-10A). Seriellt kort för Modbus (RS485). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (skruv-/knivsäkringar) och startutrustningar för ingående apparater, manövertransformator samt plintar för extern start/stopp, yttre förreglingar och potentialfritt summalarm. Intern elektrisk ledningsdragning. Elutrustning/alternativ och tillval Automatsäkringar/effektbrytare [istället för skruv-/knivsäkringar]. Mjukstartsutrustning inklusive automatsäkringar/effektbrytare. Plintar för extern driftindikering av kompressorn/ -erna. Relä för start/stopp av en extern köldbärarpump. Reläer för start/stopp av två externa köldbärarpumpar. Relä för start/stopp av en extern kylmedelpump. Reläer för start/stopp av två externa kylmedelpumpar. Relä för start/stopp av en extern hetgasvärmeväxlarpump [aggregat med hetgasvärmeväxlare]. Energimätare för BMS-system (Modbus (RS485)). Eluttag 230 V i apparatskåp (max 500 VA). Partmärkning. 10

11 Tekniska data/allmänt Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 27,9 31,1 38,5 43,9 49,9 55,8 EER 4,15 4,21 4,03 4,20 4,14 4,21 Effektdata (enligt EN :2013 för jämförelser) 2) Kyleffekt kw Effektbehov kw 25,3 28,2 35,3 40,3 45,8 50,7 EER 4,90 4,97 4,70 4,90 4,82 4,96 ESEER 3) 5,53 5,57 5,48 5,51 5,44 5,75 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l 67,7 61,8 61,8 90,0 90,0 85,0 Köldbäraranslutning in DN100 DN100 DN100 DN100 DN100 DN100 Köldbäraranslutning ut DN100 DN100 DN100 DN100 DN100 DN100 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 5,54 6,26 7,41 8,82 9,87 11,24 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning l 10,0 10,0 15,0 15,0 15,0 10,0 Effektreglering Steglös % Steglös 12,5 100 % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer Kylmedelvolym l 21,9 26,3 28,7 35,8 40,6 43,8 Kylmedelanslutning in DN65 DN65 DN65 DN80 DN80 DN65 Kylmedelanslutning ut DN65 DN65 DN65 DN80 DN80 DN65 Anslutningstyp Invändig rörgänga Fläns Inv. rörgänga Kylmedelflöde 1) l/s 6,26 7,07 8,43 9,96 11,17 12,68 Kylmedeltryckfall 1) kpa ,3 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 4) kg 22,0 32,0 30,0 56,0 54,0 22,0 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 5) l Kontakta vår kundtjänst Ljuddata Se även kapitel Tekniska data/ljud. Ljudtrycksnivå db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter FX/W Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, kylmedeltemperatur in/ut 33/39 C, kylmedel 35 % etylenglykol, försmutsningsmotstånd 0, m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, kylmedeltemperatur 30/35 C, kylmedel vatten och försmutsningsmotstånd 0,0 m² C/W i kondensorn/-erna. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna, respektive kondensorn/-erna.3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köldbärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 11

12 Tekniska data/allmänt FX/W Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 62,2 69,7 77,2 82,4 93,8 EER 4,27 4,17 4,16 4,14 3,98 Effektdata (enligt EN :2013 för jämförelser) 2) Kyleffekt kw Effektbehov kw 56,4 63,7 70,5 75,2 85,7 EER 5,04 4,88 4,88 4,86 4,66 ESEER 3) 5,75 5,70 5,69 5,63 5,59 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l 80,0 80,0 116,0 116,0 116,0 Köldbäraranslutning in DN100 DN100 DN125 DN125 DN125 Köldbäraranslutning ut DN100 DN100 DN125 DN125 DN125 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 12,71 13,90 15,37 16,31 17,5 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning l 10 12,5 15,0 15,0 15,0 Effektreglering Steglös 12,5 100 % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer Kylmedelvolym l 52,6 55,0 57,4 64,5 76,4 Kylmedelanslutning in DN65 DN65 DN65 DN65 DN80 Kylmedelanslutning ut DN65 DN65 DN65 DN80 DN80 Anslutningstyp Invändig rörgänga Fläns Kylmedelflöde 1) l/s 14,30 15,70 17,37 18,45 20,35 Kylmedeltryckfall 1) kpa Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 4) kg 32,0 31,0 30,0 43,0 55,0 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 5) l Kontakta vår kundtjänst Ljuddata Se även kapitel Tekniska data/ljud. Ljudtrycksnivå db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, kylmedeltemperatur in/ut 33/39 C, kylmedel 35 % etylenglykol, försmutsningsmotstånd 0, m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, kylmedeltemperatur 30/35 C, kylmedel vatten och försmutsningsmotstånd 0,0 m² C/W i kondensorn/-erna. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna, respektive kondensorn/-erna.3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köldbärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 12

13 Tekniska data/arbetsområden Flöden Vätskekylaggregat typ Min. l/s Köldbärare Max. l/s Min. l/s Kylmedel Max. l/s FX/W0551 4,42 20,47 2,12 12,22 FX/W0651 4,42 20,47 2,33 13,44 FX/W0751 4,42 20,47 2,54 14,67 FX/W0851 6,39 14,72 3,19 18,33 FX/W0951 6,39 14,72 3,61 20,78 FX/W1102 7,22 16,67 4,25 24,44 FX/W1302 8,33 19,44 4,67 26,89 FX/W1402 8,33 19,44 4,89 28,11 FX/W1502 9,17 26,94 5,08 29,33 FX/W1602 9,17 26,94 5,72 33,00 FX/W1752 9,17 26,94 6,78 39,11 13

14 Tekniska data/arbetsområden Temperaturer Standardutförande Utgående kylmedeltemperatur [ C] Utgående köldbärartemperatur [ C] HWT-utförande Utgående kylmedeltemperatur [ C] Utgående köldbärartemperatur [ C] 14

15 Tekniska data/arbetsområden Kvalitet på vätskor i system för kylning, frikylning, återvinning och uppvärmning Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 Ammoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 12 Langlier mättnadsindex LSI -0,4 0,4 13 Konduktivitet μs/cm Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. Rad 12 Ett LSI under -0,5 tenderar att upplösa fast CaCO 3 (korrosionsrisk) medan ett LSI över 0,5 tenderar att bilda fast CaCO 3 (skalbildning). Rad 13 En konduktivitet högre än angivet värde förorsakar korrosion. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 15

16 Tekniska data/el Standardutförande FX/W Vätskekylaggregat typ Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw 38,3 43,0 51,0 58,0 66,0 77,0 Märkström A 64,0 72,0 84,0 96, Startström A Max. kabelarea (Cu) mm² Kontakta vår kundtjänst Rek. avsäkring A(t) FX/W Vätskekylaggregat typ Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw 86,0 94, Märkström A Startström A Max. kabelarea (Cu) mm² Kontakta vår kundtjänst Rek. avsäkring A(t) ) Se även elscheman för aktuellt aggregat. HWT-utförande FX/W Vätskekylaggregat typ Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw 42,5 48,0 57,0 65,0 74,0 85,0 Märkström A 71,0 80,0 94, Startström A Max. kabelarea (Cu) mm² Kontakta vår kundtjänst Rek. avsäkring A(t) FX/W Vätskekylaggregat typ Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw 96, Märkström A Startström A Max. kabelarea (Cu) mm² Kontakta vår kundtjänst Rek. avsäkring A(t) ) Se även elscheman för aktuellt aggregat. 16

17 Tekniska data/ljud Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) FX/W FX/W FX/W FX/W FX/W FX/W FX/W FX/W FX/W FX/W FX/W Noteringar: Aggregaten är testade enligt ISO9614 under iakttagande vad som krävs enligt Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och kylmedeltemperatur in/ut 30/35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) FX/W FX/W FX/W FX/W FX/W FX/W FX/W FX/W FX/W FX/W FX/W Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. 17

18 Tekniska data/mått och vikter Aggregat utan ljuddämpande kompressorhuv (standard)* * För mått på aggregat med ljuddämpande kompressorhuv kontakta vår kundtjänst. FX/W Vätskekylaggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FX/W Vätskekylaggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg Erforderligt utrymme för service Erforderligt utrymme för service ) 1) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

19 Alternativ och tillval Ramverk och hölje Benämning/beskrivning För aggregat typ/storlek Noteringar Ljuddämpande kompressorhuv med paneler i Peraluman (aluminiumlegering) och invändigt ljudisolerad med 30 mm polyuretan, som reducerar ljudnivån med ca 5 db(a) Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval] Kylutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar Avstängningsventil i sugledningen/-arna Dubbel förångarisolering Kondensortuber i koppar/nickel (90/10 %) [istället för koppar (100 %)] Utrustning för hög kylmedeltemperatur (HWT). Se vidare kapitel Tekniska data/ arbetsområden. Köldmedieläckagedetektor med kompressoravstängning Fortsättning nästa sida 19

20 Alternativ och tillval Kylutrustning Benämning/beskrivning Köldmedieläckagedetektor med funktion för inlåsning av köldmediet i förångaren För aggregat typ/storlek Noteringar Köldbärarutrustning Benämning/beskrivning Flänsade köldbäraranslutningar istället för Victaulicanslutningar För aggregat typ/storlek Noteringar Flödesvakt av paddeltyp (bipackad) [obligatorisk säkerhetsutrustning] Se vidare kapitel Tillval/detaljer, rubrik Flödesvakter. Gummikompensatorer med flänsar i vitkromerat stål (bipackade) [rekommenderat tillval] Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer.... Fortsättning nästa sida 20

21 Alternativ och tillval Köldbärarutrustning Benämning/beskrivning Gummikompensatorer med flänsar i syrafast rostfritt stål 316 L (bipackade) För aggregat typ/storlek Noteringar Kontakta vår kundtjänst. Längdbegränsare för flänsade gummikompensatorer (bipackade) Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer.... Vacuumstödring för flänsade gummikompensatorer (bipackade) Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer.... Silsats för montering i inkommande kylmedelledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm. [obligatorisk säkerhetsutrustning] Se vidare kapitel Tillval/detaljer, rubrik Silsatser. Blandningskärl Se vidare kapitel Tillval/detaljer, rubrik Blandningskärl. 21

22 Alternativ och tillval Kylmedelutrustning Benämning/beskrivning Flänsade kylmedelanslutningar istället för gängade anslutningar För aggregat typ/storlek Noteringar , Gummikompensatorer med gängade anslutningar (bipackade) [rekommenderat tillval] , Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer.... Gummikompensatorer med flänsar i vitkromerat stål (bipackade) [rekommenderat tillval] Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer.... Gummikompensatorer med flänsar i syrafast rostfritt stål 316 L (bipackade) Kontakta vår kundtjänst. Längdbegränsare för flänsade gummikompensatorer (bipackade) Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer.... Vacuumstödring för flänsade gummikompensatorer (bipackade) Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer.... Fortsättning nästa sida 22

23 Alternativ och tillval Kylmedelutrustning Benämning/beskrivning Silsats för montering i inkommande kylmedelledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm. [rekommenderad säkerhetsutrustning] För aggregat typ/storlek Noteringar Se vidare kapitel Tillval/detaljer, rubrik Silsatser. 2-vägs modulerande kylmedelstyrventil för montering i inkommande kylmedelledning (bipackad) för styrning av kondenseringstrycket Max. 30 m skärmad kabel. Använder mikroprocessorns 0 10 V signal för kylmedeltemperaturstyrning Mikroprocessor Benämning/beskrivning För aggregat typ/storlek Noteringar Mikroprocessorpanel för separat montering (max 200 m) (bipackad) Mikroprocessorpanel för separat montering (max 500 m) (bipackad) Standard manöverpanel + KIPLink KIPLink Keyboard In Your Pocket (manöverpanel i din ficka), ett innovativt system som bygger på WiFi-teknik och som gör att man kan styra ett aggregat direkt från sin smartphone eller surfplatta. 7-tums pekskärm med intuitivt och användarvänligt gränssnitt Se vidare kapitel Tillval/detaljer, rubrik Mikroprocessor W3000 TOUCH. Fortsättning nästa sida 23

24 Alternativ och tillval Mikroprocessor Benämning/beskrivning 7-tums peksärm med intuitivt och användarvänligt gränssnitt + KIPLink För aggregat typ/storlek Noteringar KIPLink Keyboard In Your Pocket (manöverpanel i din ficka), ett innovativt system som bygger på WiFi-teknik och som gör att man kan styra ett aggregat direkt från sin smartphone eller surfplatta. Börvärdesval (dubbla börvärden) från extern kontakt Börvärdesjustering från extern analog signal (4 20 ma) Kyleffektbegränsning från extern kontakt Styrning av inverterstyrd köldbärarpump (0 10 V) Max. 30 meter skärmad kabel. Styrning av dubbla inverterstyrda köldbärarpumpar (en pump i reserv, 0 10 V) Max. 30 meter skärmad kabel. Styrning av inverterstyrd kylmedelpump (0 10 V) [använder mikroprocessorns 0 10 V signal för kylmedeltemperaturstyrning] Max. 30 meter skärmad kabel. Styrning av dubbla inverterstyrda kylmedelpumpar (en pump i reserv, 0 10 V) [använder mikroprocessorns 0 10 V signal för kylmedeltemperaturstyrning] Max. 30 meter skärmad kabel. Styrning av inverterstyrd/-a köldbärarpump/-ar och bypass-ventil i enkelflödessystem med variabelt flöde typ VPF (0 10 V) inkl. tryckgivare Pump-/ar och bypass-ventil ingår inte. Se vidare kapitel Tillval/detaljer, rubrik Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V). Fortsättning nästa sida 24

25 Alternativ och tillval Mikroprocessor Benämning/beskrivning För aggregat typ/storlek Noteringar Styrning av inverterstyrd/-a köldbärarpump/-ar och bypass-ventil i enkelflödessystem med variabelt flöde typ VPF (0 10 V) Pump-/ar, tryckgivare och bypassventil ingår inte. Se vidare kapitel Tillval/detaljer, rubrik Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V). Styrning av inverterstyrd/-a köldbärarpump/-ar i primärkretsen i dubbelflödessystem med primär- och sekundärkrets med variabla flöden typ VPF.D (0 10 V) inkl. temperaturgivare Primär- och sekundärpump-/ar, och styrning av sekundärpump-/ar ingår inte Se vidare kapitel Tillval/detaljer, rubrik Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF.D (0 10 V). VPF-styrning från övergripande mikroprocessor för 2 5 aggregat VPF.D-styrning från övergripande mikroprocessor för 2 5 aggregat 0 10 V styrsignal för kylmedeltemperaturstyrning (dubbla köldmediekretsar) [för styrning av inverterstyrd/-a kylmedelpump/-ar alternativt kylmedelstyrventil alternativt kylmedelkylare] Max. 30 m skärmad kabel. Seriellt kort för BACnet (IP) Seriellt kort för BACnet (RS485) Seriellt kort för LonWorks (FTT-10A) Seriellt kort för Modbus (RS485) 25

26 Alternativ och tillval Elutrustning Benämning/beskrivning Automatsäkringar/effektbrytare istället för skruv-/knivsäkringar För aggregat typ/storlek Noteringar Mjukstartsutrustning inklusive automatsäkringar/effektbrytare Plintar för extern driftindikering av kompressorn/-erna Relä för start/stopp av en extern köldbärarpump Reläer för start/stopp av två externa köldbärarpumpar Relä för start/stopp av en extern kylmedelpump Reläer för start/stopp av två externa kylmedelpumpar Relä för start/stopp av en extern hetgasvärmeväxlarpump Aggregat med hetgasvärmeväxlare Fortsättning nästa sida 26

27 Alternativ och tillval Elutrustning Benämning/beskrivning Energimätare för BMS-system (Modbus (RS485)) För aggregat typ/storlek Noteringar Eluttag 230 V i apparatskåp (max 500 VA) Partmärkning 27

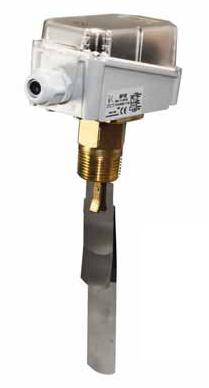

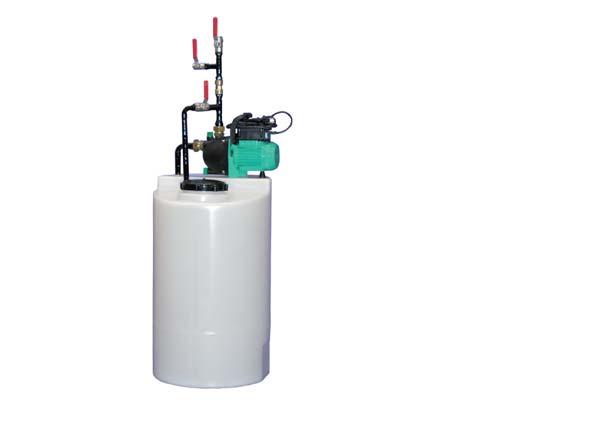

28 Alternativ och tillval/detaljer Blandningskärl Anslutning till köldmedie-, kylmedel- eller värmesystemet Tömningsanslutning VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Anslutning DN20 Volym l 60 Driftvikt kg 75 För information om frostskyddsvätska i köldbäraren/kylmedlet/värmebäraren, se separat Produktinformation för blandningskärlet. Flödesvakter För ytterligare information se separat Produktinformation. Typ SF-1K 28

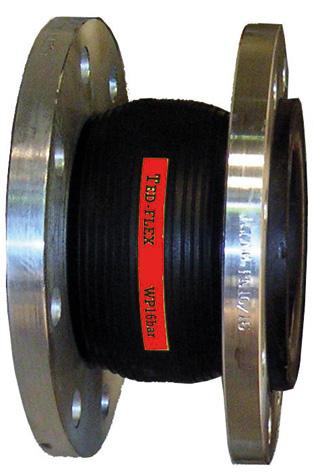

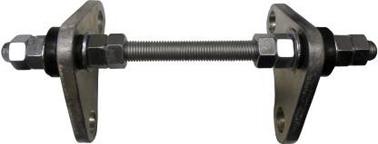

29 Alternativ och tillval/detaljer Gummikompensatorer Köldbärarledningar (EV), flänsade anslutningar Längdbegränsare (tillval) Vacuumstödring (tillval) Gummikompensator Vacuumstödring (tillval) Längdbegränsare (tillval) Aggregat typ Antal Typ Anslutningsdimension Rek. antal Typ Rek. antal Typ FX/W TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FX/W TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FX/W TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FX/W TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FX/W TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FX/W TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FX/W TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FX/W TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FX/W TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FX/W TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FX/W TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 För komplett teknisk information se separat Produktionformation för gummikompensatorer. 29

30 Alternativ och tillval/detaljer Gummikompensatorer Kylmedelledningar (KD), gängade anslutningar Köldbärarledningar (EV) Aggregat typ Antal Typ Anslutningsdimension FX/W TEG065 DN65 FX/W TEG065 DN65 FX/W TEG065 DN65 FX/W TEG065 DN65 FX/W TEG065 DN65 FX/W TEG065 DN65 FX/W TEG065 DN65 För komplett teknisk information se separat Produktionformation för gummikompensatorer. 30

31 Alternativ och tillval/detaljer Gummikompensatorer Kylmedelledningar (KD), flänsade anslutningar Längdbegränsare (tillval) Vacuumstödring (tillval) Gummikompensator Vacuumstödring (tillval) Längdbegränsare (tillval) Aggregat typ Antal Typ Anslutningsdimension Rek. antal Typ Rek. antal Typ FX/W TEF065 DN65 2 x 1 12-VAC065 2 x 2 12-TFLBG065 FX/W TEF065 DN65 2 x 1 12-VAC065 2 x 2 12-TFLBG065 FX/W TEF065 DN65 2 x 1 12-VAC065 2 x 2 12-TFLBG065 FX/W TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 FX/W TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 FX/W TEF065 DN65 4 x 1 12-VAC065 4 x 2 12-TFLBG065 FX/W TEF065 DN65 4 x 1 12-VAC065 4 x 2 12-TFLBG065 FX/W TEF065 DN65 4 x 1 12-VAC065 4x 2 12-TFLBG065 FX/W TEF065 DN65 4 x 1 12-VAC065 4 x 2 12-TFLBG065 FX/W TEF065 DN65 1 x 1 12-VAC065 1 x 2 12-TFLBG TEF080 DN80 1 x 1 12-VAC080 1 x 2 12-TFLBG080 FX/W TEF080 DN80 4 x 1 12-VAC080 4 x 2 12-TFLBG080 För komplett teknisk information se separat Produktionformation för gummikompensatorer. 31

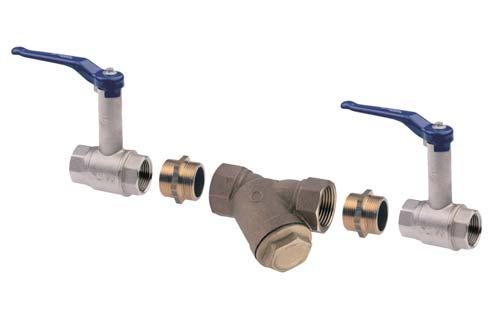

32 Alternativ och tillval/detaljer Silsatser Köldbärarledningar (EV) Silsats 1) Aggregat typ Typ Anslutningsdimension Kvs-värden m³/h Filter Ventiler 2) FX/W0551 SS100/V DN FX/W0651 SS100/V DN FX/W0751 SS100/V DN FX/W0851 SS100/V DN FX/W0951 SS100/V DN FX/W1102 SS100/V DN FX/W1302 SS100/V DN FX/W1402 SS100/V DN FX/W1502 SS125/V DN FX/W1602 SS125/V DN FX/W1752 SS125/V DN ) Erfordras för att skydda förångaren mot skador p.g.a.spånor och eventuellt andra föremål i köldbärarsystemet. Se även separat Produktionformation för silsatser. 2) Per ventil. 32

33 Alternativ och tillval/detaljer Silsatser Kylmedelledningar (KD) Silsats 1) Aggregat typ Typ Anslutningsdimension Kvs-värden m³/h Filter Ventiler 2) FX/W0551 SS80/V DN FX/W0651 SS80/V DN FX/W0751 SS80/V DN FX/W0851 SS100/V DN FX/W0951 SS100/V DN FX/W1102 SS100/V DN FX/W1302 SS100/V DN FX/W1402 SS125/V DN FX/W1502 SS125/V DN FX/W1602 SS125/V DN FX/W1752 SS125/V DN ) Erfordras för att skydda kondensorn mot skador p.g.a.spånor och eventuellt andra föremål i kylmedelsystemet. Se även separat Produktionformation för silsatser. 2) Per ventil. 33

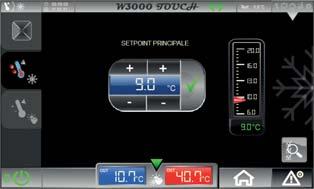

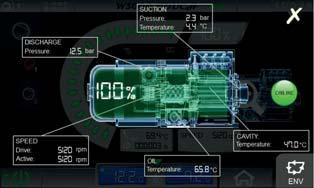

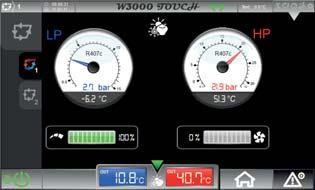

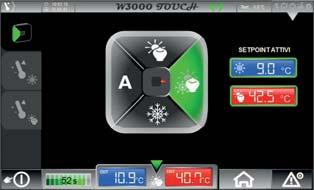

34 Alternativ och tillval/detaljer Mikroprocessor W3000 TOUCH Användarvänligt och intuitivt gränssnitt med svensk displaytext Startsida Exempelbilder 34

35 Alternativ och tillval/detaljer Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V) Systemflödesschema M HC1 VM1 PSD2 VÄTSKEKYLAGGREGAT PSD1 M KYLOBJEKT 2 KYLOBJEKT 4 VM1 HC1 M VM1 HC1 För detaljer se kapitel Funktion, rubrik Aggregatflödesschema för aktuell aggregatstorlek M KYLOBJEKT 1 KYLOBJEKT 3 VM1 HC1 M VM1 HC1 BUFFERTTANK INVERTERSTYRDA PUMPAR Komponentschema AGGREGATETS APPARATSKÅP Mikroprocessor W3000 Styrenhet DP3 Styrenhet PL ma 0 10 V Larm till/från 0 10 V 4 20 ma M PSD1 Differenstrycksvakt Känner tryckdifferensen över aggregatets förångare (annan leverantör) Inverterstyrd pump (annan leverantör) VM2 2-vägs bypassventil (annan leverantör) PSD2 Differenstrycksvakt Känner tryckdifferensen över systemet efter det längst bort belägna kylobjektet (annan leverantör) Funktionsbeskrivning Köldbärarsystemet består av en gemensam krets med gemensam köldbärarpump. Flödet i köldbärarsystemet och differenstrycket mellan systemets fram- och återledning varierar i takt med att kylobjektens 2-vägs styrventiler öppnar och stänger vid ändringar i kylbehovet. Styrenhet PL3, monterad i vätskekylaggregatets apparatskåp, mäter systemets differenstryck över det längst bort belägna kylobjektet med hjälp av differenstryckgivare PSD2. Så länge differenstrycket ligger inom en neutralzon, definierad av två programmerade differenstryck (min och max), sker inga förändringar, men om differenstrycket stiger över maxtrycket, skickar styrenheten en signal till mikroprocessorn att stegvis öka köldbärarpumpens varvtal och om differenstrycket sjunker under mintrycket, skickar styrenheten en signal till mikroprocessorn att stegvis sänka köldbärarpumpens varvtal. Trögheten i den stegvisa ändringen av varvtalet kombinerat med mikroprocessorns kontinuerliga övervakning av vad som samtidigt sker i vätskekylaggregat och köldbärarsystem, garanterar att ändringen sker under fortsatt stabil drift. Styrenhet DP3, monterad i vätskekylaggregatets apparatskåp, mäter differenstrycket över aggregatets förångare med hjälp av differenstryckgivare PSD1. Så länge differenstrycket indikerar att flödet över förångaren ligger över minflödet, sker inga förändringar, men om differenstrycket skulle indikera att flödet sjunker och närmar sig minflödet skickar styrenheten en signal till mikroprocessorn, som i sin tur skickar en signal till styrenhet PL3 att gradvis öppna 2-vägsventilen VM2 så att flödet över förångaren hålls på en säker nivå. En anläggning som består av flera vätskekylaggregat i gemensamt köldbärarsystem och som styrs av en övergripande mikroprocessor typ Manager P+VPF fungerar på i princip samma sätt. En sådan anläggning har gemensam styrenhet PL3 i den övergripande mikroprocessorn, gemensam differenstryckgivare PSD2 och gemensam 2-vägs styrventil VM2 (bypass-ventil) men separata styrenheter DP3 och differenstryckgivare PSD1 i respektive aggregat. 35

36 Alternativ och tillval/detaljer Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V) Bypassledningsdata Vätskekylaggregatet/-ens minimiflöde m³/h Rekommenderad ledningsdimension Ventiltyp Rekommenderad bypassventil VM2 Kvs-värde m³/h Ventilens anslutningsdimension Ventilmotor typ DN50 VVG SKB DN65 VVF SKB DN80 VVF SKB DN100 VVF SKC DN125 VVF SKC DN150 VVF SKC60 36

37 Alternativ och tillval/detaljer Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF.D (0 10 V) Systemflödesschema M KYLOBJEKT 2 KYLOBJEKT 2 VM1 HC M VM1 HC M KYLOBJEKT 1 KYLOBJEKT 1 VM1 HC M VM1 HC ZONE 1 ZONE 2 VB VB VB VB VÄTSKEKYLAGGREGAT INVERTERSTYRDA PUMPAR INVERTERSTYRDA PUMPAR För detaljer se kapitel Funktion, rubrik Aggregatflödesschema för aktuell aggregatstorlek TT1 TT2 T1 Utjämningsledning T1 T1 T1 BUFFERTTANK INVERTERSTYRDA PUMPAR Komponentschema AGGREGATETS APPARATSKÅP Mikroprocessor W3000 Styrenhet PL V Larm till/från Inverterstyrd pump (annan leverantör) TI1 TI2 Funktionsbeskrivning Köldbärarsystemet består av två sammanbundna system, ett primärsystem och ett sekundärsystem. I sekundärkretsen varierar köldbärarflödet i respektive zon i takt med att de olika kylobjektens 2-vägs styrventiler öppnar och stänger vid ändringar i kylbehovet. Pumpens varvtal i respektive zon styrs av zonens egen styrutrustning. Primärkretspumpens varvtal styrs av vätskekylaggregatets mikroprocessor, som strävar efter att konstanthålla temperaturdifferensen över aggregatets förångare på inställt värde genom att reglera pumpens varvtal. Styrenhet PL3, monterad i vätskekylaggregatets apparatskåp, mäter temperaturdifferensen mellan köldbärarsystemets framledning och utjämningsledningen med hjälp av temperaturgivarna TI1 och TI2. Om temperaturen i utjämningsledningen är lika med temperaturen i framledningen innebär det köldbärarflödena i primär- och sekundärkretsarna balanserar med aningen högre flöde i primärkretsen än i sekundärkretsen. Om temperaturen i utjämningsledningen stiger över temperaturen i framledningen innebär det att flödet i sekundärkretsen är högre än flödet i primärkretsen och att uppvärmd köldbärare strömmar från returledningen genom utjämningsledningen till framledningen. Om detta sker skickar styrenheten en signal till mikroprocessorn att stegvis öka primärkretspumpens varvtal tills de två temperaturerna är lika igen. Trögheten i den stegvisa ändringen av varvtalet kombinerat med mikroprocessorns kontinuerliga övervakning av vad som samtidigt sker i vätskekylaggregat och köldbärarsystem garanterar att ändringen sker under fortsatt stabil drift. En inställning i aggregatets mikroprocessor upprätthåller flödet genom aggregatets förångare över lägsta tillåtna flöde genom minbegränsning av primärkretspumpens varvtal. En anläggning som består av flera vätskekylaggregat i ett gemensamt köldbärarsystem och som styrs av en övergripande mikroprocessor typ Manager P+VPF, fungerar i princip på samma sätt. Styrenhet PL3 i den övergripande mikroprocessorn mäter temperaturerna i framoch utjämningsledningarna (TI1 och TI2). Vid obalans skickar den en signal till respektive aggregats mikroprocessor att justera aggregatets pumps varvtal. Den övergripande mikroprocessorn koordinerar via aggregatens mikroprocessorer att alla pumparna arbetar med samma varvtal. Om en pump startas eller stoppas sker ny koordinering. 37

38 Alternativ och tillval/detaljer Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF.D (0 10 V) Utjämningsledningsdata Vätskekylaggregatet/-ens minimiflöde enligt kapitel Tekniska data/arbetsområden, rubrik Flöden m³/h Rekommenderad dimension utjämningsledning DN DN DN DN DN DN200 38

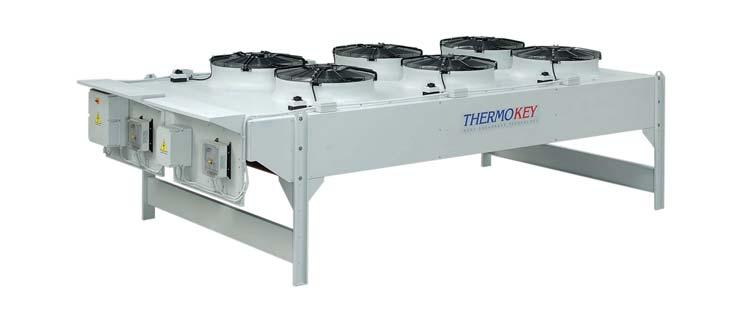

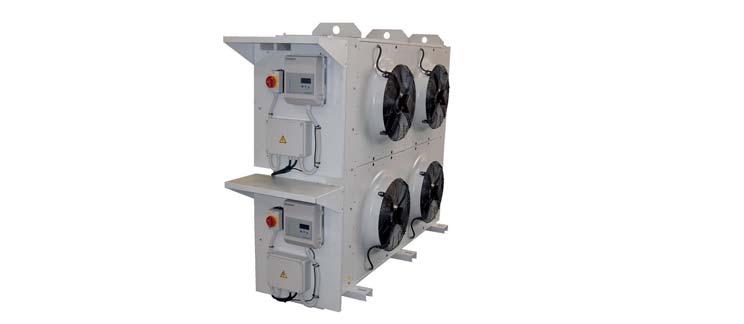

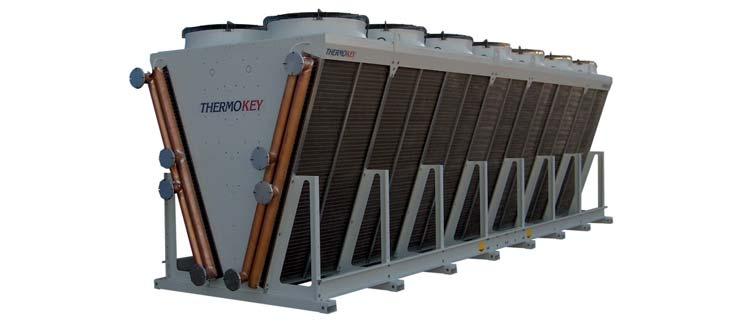

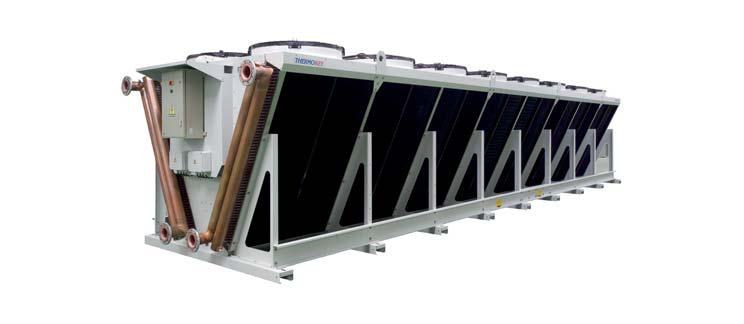

39 Alternativ och tillval/kylmedelkylare Kylmedelkylare Kylmedelkylarna finns i en mängd olika storlekar och utföranden för att man skall kunna matcha anläggningens fysiska begränsningar /effektbehov mot önskad ljudnivå/lägsta möjliga kostnad. För sådan matchning av kylmedelkylare till aktuellt vätskekylaggregat, kontakta vår kundtjänst. 39
