Reversibel* värmepump vätska-vätska

Transkript

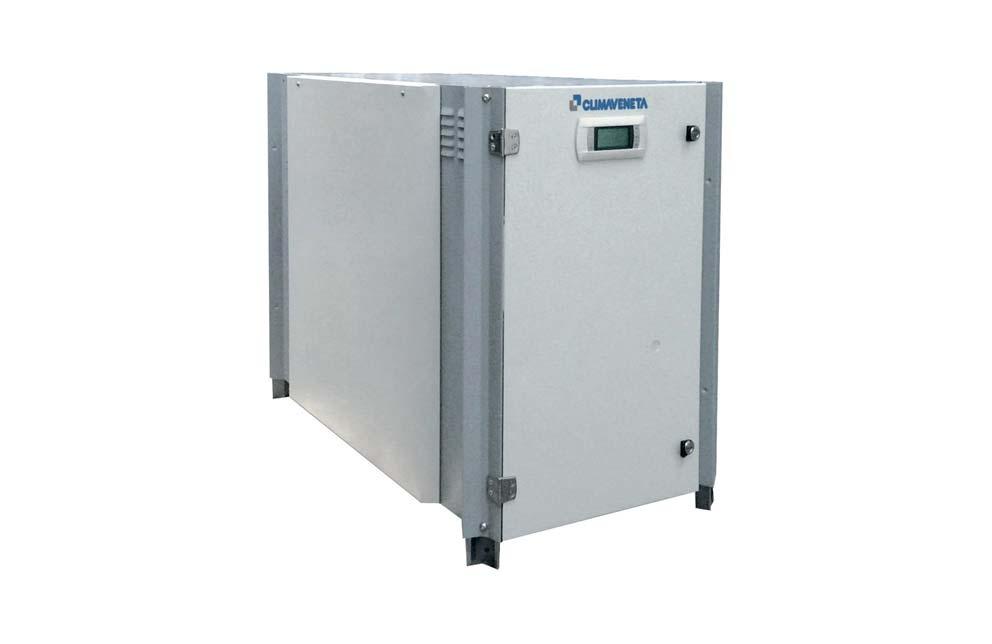

1 PRI-P.WWH-HT71 32 (VP) AQS/Climaveneta WWH-HT storlekar Värmeeffekt kw Reversibel* värmepump vätska-vätska +5/+65 C * Aggregatet är reversibelt på vätskesidan, vilket innebär att aggregatet kan fungera både som värmepump vätska-vätska och vätskekylt vätskekylaggregat. Då aggregatet fungerar som värmepump, styr mikroprocessorn aggregatets utgående värmebärartemperatur och då det fungerar som vätskekylaggregat, styr mikroprocessorn aggregatets utgående köldbärartemperatur. Produktinformation

2 PRI-P.WWH-HT71 32 (VP) Innehållsförteckning Innehåll Börjar på sidan Funktion...3 Utrustningsspecifikation med alternativ och tillval...8 Tekniska data/allmänt...1 Tekniska data/arbetsområden...14 Tekniska data/el...17 Tekniska data/ljud...18 Tekniska data/mått och vikter...19 Tekniska data/pumpdata (tillval)...21 Installationsdata...33 Alternativ och tillval...35 Tillval/detaljer...38 Beskrivningstext...44 Beteckningsnyckel WWH-HT71 WWH-HT = Reversibelt aggregat som både kan fungera som vätskekylt vätskekylaggregat och värmepump vätskavätska. Då aggregatet fungerar som vätskekylaggregat, styr mikroprocessorn aggregatets utgående köldbärartemperatur och då det fungerar som värmepump, styr mikroprocessorn aggregatets utgående värmebärartemperatur. 71 = Storleksbeteckning (71 32) 2

3 PRI-P.WWH-HT71 32 (VP) Funktion Funktionsbeskrivning AQS/Climaveneta WWH-HT är en värmepump vätska-vätska som är reversibel på vätskesidan, vilket innebär att aggregatet kan fungera både som värmepump vätska-vätska och vätskekylt vätskekylaggregat. Då aggregatet fungerar som värmepump, styr mikroprocessorn aggregatets utgående värmebärartemperatur och då det fungerar som vätskekylaggregat, styr mikroprocessorn aggregatets utgående köldbärartemperatur. Aggregatet består av ett köldmediesystem för mekanisk kylning/uppvärmning samt el- och styrutrustning. Köldmediesystemets huvudkomponenter är: förångare för kylning av vätska, kompressor, vätskekyld kondensor för uppvärmning av vätska, expansionsventil och köldmedium HFC41A. Köldmediet cirkuleras i köldmediesystemet av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren 1) och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till värmebäraren/kylmedlet. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. 1) Enbart vatten eller vatten blandat med frysskyddsvätska. Övergripande systemflödesscheman Aggregat som används som värmepump vätska/vätska Värmeobjekt Värmeobjekt Värmeobjekt Köldbärarledningar Värmepump vätska-vätska Värmebärarledningar Cirkulationspump Kylobjekt Cirkulationspump Bufferttank Aggregat som används som vätskekylt vätskekylaggregat Kylmedelkylare Kylmedelledningar Cirkulationspump Kylobjekt Kylobjekt Kylobjekt Köldbärarledningar Vätskekylaggregat Bufferttank Cirkulationspump 3

4 PRI-P.WWH-HT71 32 (VP) Funktion Detaljerade systemflödesscheman Aggregat som används som vätskekylt vätskekylaggregat utan värmeåtervinning TI VH1 TT TI TI HC1 Kylmedelsystem M VM1 Kylmedelkylare Komponenter i rörledningarna enligt aktuellt aggregatflödesschema Vätskekylaggregat typ WWH-HT VH1 AL VH1 Köldbärarsystem SÄV Eventuell bufferttank AL = Avluftningsventil HC1 = Reglerventil SÄV = Säkerhetsventil TI = Termometer VH1 = Avstängningsventil VM1 = 3-vägs styrventil 4

5 PRI-P.WWH-HT71 32 (VP) Funktion Detaljerade systemflödesscheman Aggregat som används som vätskekylt vätskekylaggregat med värmeåtervinning Värmebärarsystem HC1 VH1 TT TI TI TI VVX TI VH1 HC1 TI VH1 TT M VM1 TT TI TI HC1 Kylmedelsystem M VM1 Kylmedelkylare Komponenter i rörledningarna enligt aktuellt aggregatflödesschema Vätskekylaggregat typ WWH-HT VH1 AL VH1 Köldbärarsystem SÄV AL = Avluftningsventil HC1 = Reglerventil SÄV = Säkerhetsventil TI = Termometer TT = Temperaturgivare VH1 = Avstängningsventil Eventuell bufferttank VM1 = 3-vägs styrventil VVX = Värmeväxlare 5

6 PRI-P.WWH-HT71 32 (VP) Funktion Aggregatflödesschema WWH-HT TI 9) PI 9) AL VB 8) VB 8) P/VB/KM 4) SÄV 7) P/VB/KM 4) VH2 GK 3) GK 3) SS 2) VH1 SIL VH1 EXP 9) PI 9) TI 9) PI 9) M VM1 4) TI 8 VH1 9) HC1 9) VB/KM UT* VB/KM IN* TT3 TT4 PSH MU KD MU PTH KK TS FT SG MU Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PTL MU EV M TCE MU TT1 AL PSD VB 6) VB 6) TI 9) PI 9) FS 1) TT2 HC1 9) P/KB 4) GK 3) EXP TI 9) PI 9) SS 1) 9) PI 9) VH1 SIL VH1 P/KB 4) SÄV 5) VH 9) VH2 GK 3) KB UT* KB IN* * För komplett extern ledningsdragning se Systemflödesschema AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor MU = Mätuttag P/KB = Köldbärarpump P/VB/KM = Värmebärar-/kylmedelpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SR = Samlingsrör SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TI = Termometer TS = Temperaturgivare hetglasledning TT1 = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Temperaturgivare utgående värmebärare TT4 = Temperaturgivare ingående värmebärare VB = Backventil VB/KM IN = Värmebärare/kylmedel in VB/KM UT = Värmebärare/kylmedel ut VH1 = Avstängningsventil VH2 = Avtappningsventil VM1 = 2-vägs eller 3-vägs styrventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (obligatorisk säkerhetsutrustning då aggregatet används som värmepump och rekommenderat tillval då aggregatet används som vätskekylaggregat) 3) = Tillval (rekommenderat tillval) 4) = Tillval (tillval enligt önskemål) 5) = Ingår i tillvalet enkel eller dubbla köldbärarpump/-ar 6) = Ingår i tillvalet dubbla köldbärarpumpar 7) = Ingår i tillvalet enkel eller dubbla värmebärarpump/-ar 8) = Ingår i tillvalet dubbla värmebärarpumpar 9) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 6

7 PRI-P.WWH-HT71 32 (VP) Funktion Aggregatflödesschema WWH-HT TI 9) PI 9) AL VB 8) VB 8) P/VB/KM 4) SÄV 7) VH2 P/VB/KM 4) GK 3) GK 3) SS 2) EXP 9) PI 9) TI 9) PI 9) VH1 SIL VH1 M VM1 4) TI 8 VH1 9) HC1 9) VB/KM UT* VB/KM IN* TT3 TT4 PSH MU KD MU PTH TS KK KK TS FT SG MU Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PTL MU EV M TCE MU TT1 AL PSD VB 6) VB 6) TT2 P/KB 4) P/KB 4) SÄV 5) VH2 GK 3) GK 3) TI 9) PI 9) FS 1) SS 1) EXP 9) TI 9) PI 9) PI 9) VH1 SIL VH1 HC1 9) VH 9) KB UT* KB IN* * För komplett extern ledningsdragning se Systemflödesschema AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor MU = Mätuttag P/KB = Köldbärarpump P/VB/KM = Värmebärar-/kylmedelpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SR = Samlingsrör SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TI = Termometer TS = Temperaturgivare hetglasledning TT1 = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Temperaturgivare utgående värmebärare TT4 = Temperaturgivare ingående värmebärare VB = Backventil VB/KM IN = Värmebärare/kylmedel in VB/KM UT = Värmebärare/kylmedel ut VH1 = Avstängningsventil VH2 = Avtappningsventil VM1 = 2-vägs eller 3-vägs styrventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (obligatorisk säkerhetsutrustning då aggregatet används som värmepump och rekommenderat tillval då aggregatet används som vätskekylaggregat) 3) = Tillval (rekommenderat tillval) 4) = Tillval (tillval enligt önskemål) 5) = Ingår i tillvalet enkel eller dubbla köldbärarpump/-ar 6) = Ingår i tillvalet dubbla köldbärarpumpar 7) = Ingår i tillvalet enkel eller dubbla värmebärarpump/-ar 8) = Ingår i tillvalet dubbla värmebärarpumpar 9) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 7

8 PRI-P.WWH-HT71 32 (VP) Utrustningsspecifikation med alternativ och tillval Ramverk och hölje Ramverk av polyesterlackerade varmgalvaniserade stålprofiler med invändigt värme- och ljudisolerade paneler av epoximålad varmförzinkad plåt. Ramverk och hölje/alternativ och tillval Extra invändig ljudisolering av kompressorutrymmet som reducerar ljudnivån med ca 4 db(a). Förstärkt ramverk för aggregat med inbyggda pumpar [obligatoriskt tillval för aggregat med pumpar]. Förstärkt utförande för stapling. Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval]. Vibrationsdämpande gummifötter för staplingsbara aggregat (bipackade) [rekommenderat tillval]. Köldbärar- och [värmebärar-/kylmedelanslutningar] på höger sida [gäller aggregat utan inbyggda pumpar]. Köldbärar- och [värmebärar-/kylmedelanslutningar] på ovansidan [gäller aggregat utan inbyggda pumpar]. Köldbärar- och [värmebärar-/kylmedelanslutningar] på baksidan [gäller aggregat utan inbyggda pumpar]. Köldbärar- och [värmebärar-/kylmedelanslutningar] på höger sida [gäller staplade aggregat utan inbyggda pumpar]. Köldbärar- och [värmebärar-/kylmedelanslutningar] på baksidan [gäller staplade aggregat utan inbyggda pumpar]. Kylutrustning Förångare för kylning av vätskor (plattvärmeväxlare). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperaturgivare och frysskydd i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Förångaren skall vara isolerad med syntetiskt cellgummi (neopren). Hermetisk/-a scrollkompressor/-er monterad/-e på vibrationsdämpare. Kompressorernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, inbyggt termiskt motorskydd samt startfördröjning. Värme-/kyleffektreglering skall ske genom start och stopp av kompressorerna. Fabrikat Danfoss. Vätskekyld kondensor (plattvärmeväxlare). Kondensorns utrustning skall inkludera temperaturgivare i ingående [värmebärar-/kylmedelledning] och temperaturgivare i utgående [värmebärar-/kylmedelledning]. Kondensorn skall vara isolerad med syntetiskt cellgummi (neopren). Intern/-a köldmedieledning/-ar med lågtrycksgivare i sugledningen, högtrycksvakt med manuell återställning i hetgasledningen, torkfilter, synglas med fuktindikering och elektronisk expansionsventil i vätskeledningen samt tryckmätningsuttag enligt tillverkarens standard. Isolerad/-e sugledning/-ar. Driftfyllning med köldmedium HFC41A. Köldbärarutrustning Interna köldbärarledningar avslutade med utvändigt gängade anslutningar. Köldbärarutrustning/alternativ och tillval Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] [se kapitel Tillval/detaljer, rubrik Flödesvakter ]. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se kapitel Tillval/ detaljer, rubrik Gummikompensatorer ]. Inbyggd köldbärarpump. Inbyggda dubbla köldbärarpumpar. Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm. [obligatorisk säkerhetsutrustning] [se kapitel Tillval/detaljer, rubrik Silsatser ]. [Värmebärar-/kylmedelutrustning] Interna värmebärar-/kylmedelledningar avslutade med utvändigt gängade anslutningar. [Värmebärar-/kylmedelutrustning]/alternativ och tillval 2-vägs kylmedelstyrventil för kondenseringsreglering (bipackad). 3-vägsventil för styrning av varmvattenproduktion (bipackad). Styrning av varmvattenproduktion exklusive 3-vägsventil. Gummikompensatorer för montering i inkommande och utgående [värmebärar-/kylmedelledningar] (bipackade) [rekommenderat tillval] [se kapitel Tillval/detaljer, rubrik Gummikompensatorer ]. Inbyggd [värmebärar-/kylmedelpump]. 8

9 Inbyggda dubbla [värmebärar-/kylmedelpumpar]. PRI-P.WWH-HT71 32 (VP) Utrustningsspecifikation med alternativ och tillval Silsats för montering i inkommande [värmebärar-/kylmedelledning] bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm. [obligatorisk säkerhetsutrustning då aggregatet används som värmepump och rekommenderat tillval då aggregatet används som vätskekylaggregat] [se kapitel Tillval/detaljer, rubrik Silsatser ]. Mikroprocessor Programmerbar mikroprocessor med svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3 compact med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 1 händelserna. De händelser som registreras är de första 1 minuterna efter det att aggregatet startats, de senaste 1 minuterna innan ett larm löst ut och de senaste 1 minuterna innan ett larm återställts. Under dessa 1 minuter loggas driftdata var 3:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. Börvärdesjustering från extern analog signal (4 2 ma). Börvärdesval (dubbla börvärden) från extern kontakt. Extern växling mellan värmedrift och kyldrift. Värme/kyleffektbegränsning från extern kontakt [storlekar ]. Mikroprocessor/alternativ och tillval Mikroprocessorpanel för separat montering [max. 2 m] (bipackad). Mikroprocessorpanel för separat montering [max. 5 m] (bipackad). Givare för utekompensering av börvärdet (bipackad). Seriellt kort för BACnet (RS485). Seriellt kort för BACnet (IP). Seriellt kort för LonWorks (FTT-1A). Seriellt kort för Modbus (RS485). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (automatsäkringar) och startutrustningar för ingående apparater, manövertransformator samt plintar för extern start/stopp, start/stopp av extern köldbärarpump, start/stopp av extern värmebärarpump, yttre förreglingar, styrsignal 1 V för styrning av 2-vägs styrventil [tillval] eller inverterpump (ingår ej) för kondenseringsreglering, extern växling mellan värmedrift och kyldrift och potentialfritt summalarm, kapslingsklass IP21. Intern elektrisk ledningsdragning. Partmärkning. Elutrustning/alternativ och tillval Fasföljdsvakt. Mjukstartsutrustning. Plintar för extern driftindikering av kompressorn/ -erna. 9

10 PRI-P.WWH-HT71 32 (VP) Tekniska data/allmänt Aggregatet används som värmepump WWH-HT Aggregat typ Effektdata (för val av aggregat) 1) Värmeeffekt kw 28,7 34, 38,6 44,1 49,7 56,8 Effektbehov 2) kw 5,18 6,17 6,8 7,8 8,61 1, COP 5,54 5,51 5,68 5,65 5,77 5,68 Effektdata (enligt EN :211 för jämförelser) 3) Värmeeffekt kw 28,8 34,1 38,7 44,2 49,9 57, Effektbehov kw 5,6 6,6 7,3 8,4 9,3 1,7 COP 5,15 5,14 5,29 5,28 5,39 5,32 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l 2,4 2,9 3,3 3,8 4,3 5,2 Köldbäraranslutning in DN DN DN DN DN DN Köldbäraranslutning ut DN DN DN DN DN DN Anslutningstyp Utvändig gänga Köldbärarflöde 1) l/s 1,89 2,25 2,57 2,93 3,31 3,78 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l Effektreglering 1/ % Bryt-/larmtryck bar 48,3 på högtryckssidan/3, på lågtryckssidan Kondensordata Kondensortyp Plattvärmeväxlare Antal kondensorer Värmebärarvolym l 2,7 3,2 3,5 4,1 4,5 5,2 Värmebäraranslutning in DN DN DN DN DN DN Värmebäraranslutning ut DN DN DN DN DN DN Anslutningstyp Utvändig gänga Värmebärarflöde 1) l/s 1,38 1,64 1,86 2,12 2,39 2,73 Värmebärartryckfall 1) kpa Köldmediekretsdata Köldmedietyp HFC41A Antal köldmediekretsar Driftfyllning per krets 4) kg Köldbärarkretsdata Antal pumpar 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*KIT* kpa Se kapitel Tekniska data/pumpdata Värmebärarkretsdata Min. systemvolym 5) l Antal pumpar 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*KIT* kpa Se kapitel Tekniska data/pumpdata Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 1/7 C, köldbärare vatten, försmutsningsmotstånd,18 m² C/W i förångaren/ -arna, värmebärartemperatur in/ut 3/35 C, värmebärare vatten och försmutsningsmotstånd,18 m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angivna data gäller vid köldbärartemperatur in/ut 1/7 C, köldbärare vatten, försmutsningsmotstånd i förångaren, värmebärartemperatur 3/35 C, värmebärare vatten och försmutsningsmotstånd i kondensorn. Data för effektbehov inkluderar den pumpeffekt som erfordras för att övervinna tryckfallet i förångaren respektive kondensorn och data för värmeeffekt inkluderar den värmeeffekt som tillförs i värmebäraren. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köld-/värmebärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 1

11 PRI-P.WWH-HT71 32 (VP) Tekniska data/allmänt Aggregatet används som värmepump WWH-HT Aggregat typ Effektdata (för val av aggregat) 1) Värmeeffekt kw 57,2 68, 77,2 88,4 99,2 114 Effektbehov 2) kw 1,3 12,3,6 15,6 17,2 2, COP 5,55 5,53 5,68 5,67 5,77 5,68 Effektdata (enligt EN :211 för jämförelser) 3) Värmeeffekt kw 57,4 68,3 77,5 88,8 99,6 114 Effektbehov kw 11,,1 14,5 16,7 18,4 21,3 COP 5,21 5,22 5,33 5,33 5,42 5,36 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l 5,2 6,3 7, 8, 8,9 1,3 Köldbäraranslutning in DN5 DN5 DN5 DN5 DN5 DN5 Köldbäraranslutning ut DN5 DN5 DN5 DN5 DN5 DN5 Anslutningstyp Utvändig gänga Köldbärarflöde 1) l/s 3,79 4,49 5, 5,87 6,62 7,56 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning/kompressor l Effektreglering 1/5/ % Bryt-/larmtryck bar 48,3 på högtryckssidan/3, på lågtryckssidan Kondensordata Kondensortyp Plattvärmeväxlare Antal kondensorer Värmebärarvolym l 5,2 6,2 6, 6,9 7,7 8,8 Värmebäraranslutning in DN5 DN5 DN5 DN5 DN5 DN5 Värmebäraranslutning ut DN5 DN5 DN5 DN5 DN5 DN5 Anslutningstyp Utvändig gänga Värmebärarflöde 1) l/s 2,75 3,27 3,71 4,25 4,77 5,47 Värmebärartryckfall 1) kpa Köldmediekretsdata Köldmedietyp HFC41A Antal köldmediekretsar Driftfyllning per krets 4) kg Köldbärarkretsdata Antal pumpar 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*KIT* kpa Se kapitel Tekniska data/pumpdata Värmebärarkretsdata Min. systemvolym 5) l Antal pumpar 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*KIT* kpa Se kapitel Tekniska data/pumpdata Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 1/7 C, köldbärare vatten, försmutsningsmotstånd,18 m² C/W i förångaren/ -arna, värmebärartemperatur in/ut 3/35 C, värmebärare vatten och försmutsningsmotstånd,18 m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angivna data gäller vid köldbärartemperatur in/ut 1/7 C, köldbärare vatten, försmutsningsmotstånd i förångaren, värmebärartemperatur 3/35 C, värmebärare vatten och försmutsningsmotstånd i kondensorn. Data för effektbehov inkluderar den pumpeffekt som erfordras för att övervinna tryckfallet i förångaren respektive kondensorn och data för värmeeffekt inkluderar den värmeeffekt som tillförs i värmebäraren. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köld-/värmebärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 11

12 PRI-P.WWH-HT71 32 (VP) Tekniska data/allmänt Aggregatet används som vätskekylaggregat Aggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw 22,1 26,3 3, 34,3 38,7 44,2 Effektbehov kw 5,73 6,81 7,53 8,63 9,55 11, EER 3,86 3,86 3,98 3,97 4,5 4,2 Effektdata (enligt EN :211 för jämförelser) 2) Kyleffekt kw 23,5 27,9 31,9 36,4 41,1 46,9 Effektbehov kw 5,42 6,45 7,12 8,16 9,1 1,5 EER 4,34 4,33 4,48 4,46 4,56 4,47 ESEER 3) 4,59 4,53 4,76 4,7 4,79 4,69 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l 2,4 2,9 3,3 3,8 4,3 5,2 Köldbäraranslutning in DN DN DN DN DN DN Köldbäraranslutning ut DN DN DN DN DN DN Anslutningstyp Utvändig gänga Köldbärarflöde 1) l/s 1,6 1,26 1,43 1,64 1,85 2,11 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l Effektreglering 1/ % Bryt-/larmtryck bar 48,3 på högtryckssidan/3, på lågtryckssidan Kondensordata Kondensortyp Plattvärmeväxlare Antal kondensorer Kylmedelvolym l 2,7 3,2 3,5 4,1 4,5 5,2 Kylmedelanslutning in DN DN DN DN DN DN Kylmedelanslutning ut DN DN DN DN DN DN Anslutningstyp Utvändig gänga Kylmedelflöde 1) l/s 1,21 1,44 1,63 1,87 2,1 2,41 Kylmedeltryckfall 1) kpa Köldmediekretsdata Köldmedietyp HFC41A Antal köldmediekretsar Driftfyllning per krets 4) kg Köldbärarkretsdata Min. systemvolym 5) l Antal pumpar 6) 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*KIT* 6) kpa Se kapitel Tekniska data/pumpdata Kylmedelkretsdata Antal pumpar 6) 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KM*KIT* 6) kpa Se kapitel Tekniska data/pumpdata Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 7) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 12 WWH-HT 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd,18 m² C/W i förångaren/ -arna, kylmedeltemperatur in/ut 33/39 C, kylmedel 35 % etylenglykol, försmutsningsmotstånd,18 m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd, m² C/W i förångaren/-arna, kylmedeltemperatur 3/35 C, kylmedel vatten och försmutsningsmotstånd, m² C/W i kondensorn/-erna. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna, respektive kondensorn/-erna.3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köldbärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 6) Tillval. 7) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ ljud.

13 PRI-P.WWH-HT71 32 (VP) Tekniska data/allmänt Aggregatet används som vätskekylaggregat Aggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw 44,2 52,7 59,9 68,7 77,4 88,4 Effektbehov kw 11,4,6 15, 17,3 19,1 22,1 EER 3,88 3,88 3,99 3,97 4,5 4, Effektdata (enligt EN :211 för jämförelser) 2) Kyleffekt kw 47, 55,8 63,8 73, 82,5 93,9 Effektbehov kw 1,8 12,8 14,3 16,3 18, 21, EER 4,35 4,36 4,46 4,48 4,57 4,47 ESEER 3) 5,19 5,9 5,31 5,29 5,38 5,27 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l 5,2 6,3 7, 8, 8,9 1 Köldbäraranslutning in DN5 DN5 DN5 DN5 DN5 DN5 Köldbäraranslutning ut DN5 DN5 DN5 DN5 DN5 DN5 Anslutningstyp Utvändig gänga Köldbärarflöde 1) l/s 2,11 2,52 2,86 3,29 3,7 4,23 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l Effektreglering 1/5/ % Bryt-/larmtryck bar 48,3 på högtryckssidan/3, på lågtryckssidan Kondensordata Kondensortyp Plattvärmeväxlare Antal kondensorer Kylmedelvolym l 5,2 6,2 6, 6,9 7,7 8,8 Kylmedelanslutning in DN5 DN5 DN5 DN5 DN5 DN5 Kylmedelanslutning ut DN5 DN5 DN5 DN5 DN5 DN5 Anslutningstyp Utvändig gänga Kylmedelflöde 1) l/s 2,42 2,89 3,27 3,75 4,2 4,81 Kylmedeltryckfall 1) kpa Köldmediekretsdata Köldmedietyp HFC41A Antal köldmediekretsar Driftfyllning per krets 4) kg Köldbärarkretsdata Min. systemvolym 5) l Antal pumpar 6) 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*KIT* 6) kpa Se kapitel Tekniska data/pumpdata Kylmedelkretsdata Antal pumpar 6) 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KM*KIT* 6) kpa Se kapitel Tekniska data/pumpdata Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 7) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat WWH-HT 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd,18 m² C/W i förångaren/ -arna, kylmedeltemperatur in/ut 33/39 C, kylmedel 35 % etylenglykol, försmutsningsmotstånd,18 m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd, m² C/W i förångaren/-arna, kylmedeltemperatur 3/35 C, kylmedel vatten och försmutsningsmotstånd, m² C/W i kondensorn/-erna. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna, respektive kondensorn/-erna.3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köldbärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 6) Tillval. 7) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ ljud.

14 PRI-P.WWH-HT71 32 (VP) Tekniska data/arbetsområden Flöden Aggregat typ Min. l/s Köldbärare Max. l/s Värmebärare/kylmedel Min. l/s Max. l/s WWH-HT71,64 2,11,36 2,39 WWH-HT91,78 2,5,44 2,86 WWH-HT11,89 2,83,53 3,22 WWH-HT121 1,3 3,22,61 3,64 WWH-HT1 1,17 3,64,69 4,11 WWH-HT151 1,36 4,11,81 4,69 WWH-HT152 1,36 4,17,81 4,75 WWH-HT182 1,61 4,94,97 4,83 WWH-HT22 1,86 5,61 1,8 6,39 WWH-HT252 2,14 6,36 1,28 7,25 WWH-HT262 2,42 7,19 1,42 8,17 WWH-HT32 2,75 8,19 1,64 9,31 14

15 PRI-P.WWH-HT71 32 (VP) Tekniska data/arbetsområden Temperaturer Utgående kylmedeltemperatur [ C] Utgående köldbärartemperatur [ C] 15

16 PRI-P.WWH-HT71 32 (VP) Tekniska data/arbetsområden Kvalitet på vätskor i system för kylning, frikylning, återvinning och uppvärmning Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 15 ppm 4 Järnjoner Fe 3+ <,5 ppm 5 Manganjoner Mn 2+ <,5 ppm 6 Koldioxid CO 2 < 1 ppm 7 Vätesulfid H 2 S < 5 ppb 8 Syre O 2 <,1 ppm 9 Klor Cl 2 <,5 ppm 1 Ammoniak NH 3 <,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 1 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan,2 och,3 ppm. Rad 1 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 16

17 PRI-P.WWH-HT71 32 (VP) Tekniska data/el Aggregat utan pump/-ar WWH-HT Aggregat typ Eldata Se även elscheman för aktuellt aggregat Anslutningsspänning V /3+PE/5 Märkeffekt kw 9,8 11,4 12,8 14,7 16,6 18,7 Märkström A 16,2 19,6 21,3 24,5 26,8 31, Startström A 98, Rek. avsäkring A(t) WWH-HT Aggregat typ Eldata Se även elscheman för aktuellt aggregat Anslutningsspänning V /3+PE/5 Märkeffekt kw 19,5 22,8 25,6 29,4 33,2 37,4 Märkström A 32,4 39,2 42,5 49, 53,6 62, Startström A Rek. avsäkring A(t) Aggregat med pump/-ar Kontakta vår kundtjänst. 17

18 PRI-P.WWH-HT71 32 (VP) Tekniska data/ljud Ljudeffektnivåer Aggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) WWH-HT WWH-HT WWH-HT WWH-HT WWH-HT WWH-HT WWH-HT WWH-HT Noteringar: Aggregaten är testade enligt ISO9614 under iakttagande vad som krävs enligt Eurovents akustiska test 8/1. Aggregat med inbyggda pumpar (tillval) ökar den totala ljudeffektnivån med ca 1 db(a). Extra invändig ljudisolering av kompressorutrymmet (tillval) reducerar den totala ljudeffektnivån med ca 4 db(a). Ljudtrycksnivåer Ljudtrycksnivå db Aggregat typ Oktavband (Hz) Totalt db(a) WWH-HT WWH-HT WWH-HT WWH-HT WWH-HT WWH-HT WWH-HT WWH-HT Noteringar: Angivna ljuddata är indikativa och avser mätvärden 1 m från aggregatet, halvsfärisk utbredning och fritt fält. Aggregat med inbyggda pumpar (tillval) ökar den totala ljudtrycksnivån med ca 1 db(a). Extra invändig ljudisolering av kompressorutrymmet (tillval) reducerar den totala ljudtrycksnivån med ca 4 db(a). 18

19 PRI-P.WWH-HT71 32 (VP) Tekniska data/mått och vikter Aggregat utan pump/-ar WWH-HT Aggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg WWH-HT Aggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg Alla mått i mm 8/1 1) Erforderligt utrymme för service 8/1 1) 6 Erforderligt utrymme för service 1 2) 1) Måttet 8 gäller för storlekarna Måttet 1 gäller för storlekarna ) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 28:1 samt Svensk Standard SS

20 PRI-P.WWH-HT71 32 (VP) Tekniska data/mått och vikter Aggregat med pump/-ar WWH-HT 71/ 91/ 11/ 121/ 1/ 151/ Aggregat typ KB*KIT*/VB*KIT* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg Kontakta vår kundtjänst WWH-HT 152/ 182/ 22/ Aggregat typ KB*KIT*/VB*KIT* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg Kontakta vår kundtjänst Alla mått i mm 8/1 1) Erforderligt utrymme för service 8/1 1) Erforderligt utrymme för service 1 6 1) Måttet 8 gäller för storlekarna Måttet 1 gäller för storlekarna ) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 28:1 samt Svensk Standard SS

21 PRI-P.WWH-HT71 32 (VP) Tekniska data/pumpdata (tillval) WWH-HT Enkel köldbärarpump (KB1P) 4 7 Enkel värmebärar-/kylmedelpump (VB1P) Enkla KB-/VB-KM-pumpar (kurva 1) Enkla KB-/VB-KM-pumpar (kurva 2) Enkla KB-/VB-KM-pumpar (kurva 3) Enkla KB-/VB-KM-pumpar (kurva 4) Enkla KB-/VB-KM-pumpar (kurva 5) Enkla KB-/VB-KM-pumpar (kurva 6) Enkla KB-/VB-KM-pumpar (kurva 7) Enkla KB-/VB-KM-pumpar (kurva 8) Enkla KB-/VB-KM-pumpar (kurva 9) Enkla KB-/VB-KM-pumpar (kurva 1) Dubbla köldbärarpumpar (KB2P) 4 7 Dubbla värmebärar-/kylmedelpumpar (VB2P) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 2) Dubbla KB-/VB-KM-pumpar (kurva 3) Dubbla KB-/VB-KM-pumpar (kurva 4) Dubbla KB-/VB-KM-pumpar (kurva 5) Dubbla KB-/VB-KM-pumpar (kurva 6) Dubbla KB-/VB-KM-pumpar (kurva 7) Dubbla KB-/VB-KM-pumpar (kurva 8) Dubbla KB-/VB-KM-pumpar (kurva 9) Dubbla KB-/VB-KM-pumpar (kurva 1) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare/kylmedel vatten. OBS! Data för kylmedel enligt Tekniska data/allmänt avser 35 % etylenglykol. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 21

22 PRI-P.WWH-HT71 32 (VP) Tekniska data/pumpdata (tillval) WWH-HT Enkel köldbärarpump (KB1P) Enkel värmebärar-/kylmedelpump (VB1P) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 2) Enkel KB-/VB-KM-pump (kurva 3 Enkel KB-/VB-KM-pump (kurva 4) Enkel KB-/VB-KM-pump (kurva 5) Enkel KB-/VB-KM-pump (kurva 6) Enkel KB-/VB-KM-pump (kurva 7) Enkel KB-/VB-KM-pump (kurva 8) Enkel KB-/VB-KM-pump (kurva 9) Enkel KB-/VB-KM-pump (kurva 1) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärar-/kylmedelpumpar (VB2P) Dubbla KB-/VB-KM-pumpar 1 Dubbla KB-/VB-KM-pumpar 2 Dubbla KB-/VB-KM-pumpar 3 Dubbla KB-/VB-KM-pumpar 4 Dubbla KB-/VB-KM-pumpar 5 Dubbla KB-/VB-KM-pumpar 6 Dubbla KB-/VB-KM-pumpar 7 Dubbla KB-/VB-KM-pumpar 8 Dubbla KB-/VB-KM-pumpar 9 Dubbla KB-/VB-KM-pumpar 1 Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare/kylmedel vatten. OBS! Data för kylmedel enligt Tekniska data/allmänt avser 35 % etylenglykol. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 22

23 PRI-P.WWH-HT71 32 (VP) Tekniska data/pumpdata (tillval) WWH-HT11 Enkel köldbärarpump (KB1P) Enkel värmebärar-/kylmedelpump (VB1P) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 2) Enkel KB-/VB-KM-pump (kurva 3 Enkel KB-/VB-KM-pump (kurva 4) Enkel KB-/VB-KM-pump (kurva 5) Enkel KB-/VB-KM-pump (kurva 6) Enkel KB-/VB-KM-pump (kurva 7) Enkel KB-/VB-KM-pump (kurva 8) Enkel KB-/VB-KM-pump (kurva 9) Enkel KB-/VB-KM-pump (kurva 1) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärar-/kylmedelpumpar (VB2P) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 2) Dubbla KB-/VB-KM-pumpar (kurva 3) Dubbla KB-/VB-KM-pumpar (kurva 4) Dubbla KB-/VB-KM-pumpar (kurva 5) Dubbla KB-/VB-KM-pumpar (kurva 6) Dubbla KB-/VB-KM-pumpar (kurva 7) Dubbla KB-/VB-KM-pumpar (kurva 8) Dubbla KB-/VB-KM-pumpar (kurva 9) Dubbla KB-/VB-KM-pumpar (kurva 1) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare/kylmedel vatten. OBS! Data för kylmedel enligt Tekniska data/allmänt avser 35 % etylenglykol. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 23

24 PRI-P.WWH-HT71 32 (VP) Tekniska data/pumpdata (tillval) WWH-HT121 Enkel köldbärarpump (KB1P) Enkel värmebärar-/kylmedelpump (VB1P) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 2) Enkel KB-/VB-KM-pump (kurva 3 Enkel KB-/VB-KM-pump (kurva 4) Enkel KB-/VB-KM-pump (kurva 5) Enkel KB-/VB-KM-pump (kurva 6) Enkel KB-/VB-KM-pump (kurva 7) Enkel KB-/VB-KM-pump (kurva 8) Enkel KB-/VB-KM-pump (kurva 9) Enkel KB-/VB-KM-pump (kurva 1) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärar-/kylmedelpumpar (VB2P) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 2) Dubbla KB-/VB-KM-pumpar (kurva 3) Dubbla KB-/VB-KM-pumpar (kurva 4) Dubbla KB-/VB-KM-pumpar (kurva 5) Dubbla KB-/VB-KM-pumpar (kurva 6) Dubbla KB-/VB-KM-pumpar (kurva 7) Dubbla KB-/VB-KM-pumpar (kurva 8) Dubbla KB-/VB-KM-pumpar (kurva 9) Dubbla KB-/VB-KM-pumpar (kurva 1) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare/kylmedel vatten. OBS! Data för kylmedel enligt Tekniska data/allmänt avser 35 % etylenglykol. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 24

25 PRI-P.WWH-HT71 32 (VP) Tekniska data/pumpdata (tillval) WWH-HT Enkel köldbärarpump (KB1P) Enkel värmebärar-/kylmedelpump (VB1P) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 2) Enkel KB-/VB-KM-pump (kurva 3 Enkel KB-/VB-KM-pump (kurva 4) Enkel KB-/VB-KM-pump (kurva 5) Enkel KB-/VB-KM-pump (kurva 6) Enkel KB-/VB-KM-pump (kurva 7) Enkel KB-/VB-KM-pump (kurva 8) Enkel KB-/VB-KM-pump (kurva 9) Enkel KB-/VB-KM-pump (kurva 1) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärar-/kylmedelpumpar (VB2P) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 2) Dubbla KB-/VB-KM-pumpar (kurva 3) Dubbla KB-/VB-KM-pumpar (kurva 4) Dubbla KB-/VB-KM-pumpar (kurva 5) Dubbla KB-/VB-KM-pumpar (kurva 6) Dubbla KB-/VB-KM-pumpar (kurva 7) Dubbla KB-/VB-KM-pumpar (kurva 8) Dubbla KB-/VB-KM-pumpar (kurva 9) Dubbla KB-/VB-KM-pumpar (kurva 1) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare/kylmedel vatten. OBS! Data för kylmedel enligt Tekniska data/allmänt avser 35 % etylenglykol. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 25

26 PRI-P.WWH-HT71 32 (VP) Tekniska data/pumpdata (tillval) WWH-HT Enkel köldbärarpump (KB1P) Enkel värmebärar-/kylmedelpump (VB1P) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 2) Enkel KB-/VB-KM-pump (kurva 3 Enkel KB-/VB-KM-pump (kurva 4) Enkel KB-/VB-KM-pump (kurva 5) Enkel KB-/VB-KM-pump (kurva 6) Enkel KB-/VB-KM-pump (kurva 7) Enkel KB-/VB-KM-pump (kurva 8) Enkel KB-/VB-KM-pump (kurva 9) Enkel KB-/VB-KM-pump (kurva 1) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärar-/kylmedelpumpar (VB2P) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 2) Dubbla KB-/VB-KM-pumpar (kurva 3) Dubbla KB-/VB-KM-pumpar (kurva 4) Dubbla KB-/VB-KM-pumpar (kurva 5) Dubbla KB-/VB-KM-pumpar (kurva 6) Dubbla KB-/VB-KM-pumpar (kurva 7) Dubbla KB-/VB-KM-pumpar (kurva 8) Dubbla KB-/VB-KM-pumpar (kurva 9) Dubbla KB-/VB-KM-pumpar (kurva 1) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare/kylmedel vatten. OBS! Data för kylmedel enligt Tekniska data/allmänt avser 35 % etylenglykol. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 26

27 PRI-P.WWH-HT71 32 (VP) Tekniska data/pumpdata (tillval) WWH-HT Enkel köldbärarpump (KB1P) Enkel värmebärar-/kylmedelpump (VB1P) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 2) Enkel KB-/VB-KM-pump (kurva 3) Enkel KB-/VB-KM-pump (kurva 4) Enkel KB-/VB-KM-pump (kurva 5) Enkel KB-/VB-KM-pump (kurva 6) Enkel KB-/VB-KM-pump (kurva 7) Enkel KB-/VB-KM-pump (kurva 8) Enkel KB-/VB-KM-pump (kurva 9) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 11) Enkel KB-/VB-KM-pump (kurva 12) Enkel KB-/VB-KM-pump (kurva ) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärar-/kylmedelpumpar (VB2P) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 2) Dubbla KB-/VB-KM-pumpar (kurva 3) Dubbla KB-/VB-KM-pumpar (kurva 4) Dubbla KB-/VB-KM-pumpar (kurva 5) Dubbla KB-/VB-KM-pumpar (kurva 6) Dubbla KB-/VB-KM-pumpar (kurva 7) Dubbla KB-/VB-KM-pumpar (kurva 8) Dubbla KB-/VB-KM-pumpar (kurva 9) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 11) Dubbla KB-/VB-KM-pumpar (kurva 12) Dubbla KB-/VB-KM-pumpar (kurva ) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare/kylmedel vatten. OBS! Data för kylmedel enligt Tekniska data/allmänt avser 35 % etylenglykol. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 27

28 PRI-P.WWH-HT71 32 (VP) Tekniska data/pumpdata (tillval) WWH-HT Enkel köldbärarpump (KB1P) Enkel värmebärar-/kylmedelpump (VB1P) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 2) Enkel KB-/VB-KM-pump (kurva 3) Enkel KB-/VB-KM-pump (kurva 4) Enkel KB-/VB-KM-pump (kurva 5) Enkel KB-/VB-KM-pump (kurva 6) Enkel KB-/VB-KM-pump (kurva 7) Enkel KB-/VB-KM-pump (kurva 8) Enkel KB-/VB-KM-pump (kurva 9) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 11) Enkel KB-/VB-KM-pump (kurva 12) Enkel KB-/VB-KM-pump (kurva ) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärar-/kylmedelpumpar (VB2P) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 2) Dubbla KB-/VB-KM-pumpar (kurva 3) Dubbla KB-/VB-KM-pumpar (kurva 4) Dubbla KB-/VB-KM-pumpar (kurva 5) Dubbla KB-/VB-KM-pumpar (kurva 6) Dubbla KB-/VB-KM-pumpar (kurva 7) Dubbla KB-/VB-KM-pumpar (kurva 8) Dubbla KB-/VB-KM-pumpar (kurva 9) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 11) Dubbla KB-/VB-KM-pumpar (kurva 12) Dubbla KB-/VB-KM-pumpar (kurva ) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare/kylmedel vatten. OBS! Data för kylmedel enligt Tekniska data/allmänt avser 35 % etylenglykol. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 28

29 PRI-P.WWH-HT71 32 (VP) Tekniska data/pumpdata (tillval) WWH-HT Enkel köldbärarpump (KB1P) Enkel värmebärar-/kylmedelpump (VB1P) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 2) Enkel KB-/VB-KM-pump (kurva 3) Enkel KB-/VB-KM-pump (kurva 4) Enkel KB-/VB-KM-pump (kurva 5) Enkel KB-/VB-KM-pump (kurva 6) Enkel KB-/VB-KM-pump (kurva 7) Enkel KB-/VB-KM-pump (kurva 8) Enkel KB-/VB-KM-pump (kurva 9) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 11) Enkel KB-/VB-KM-pump (kurva 12) Enkel KB-/VB-KM-pump (kurva ) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärar-/kylmedelpumpar (VB2P) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 2) Dubbla KB-/VB-KM-pumpar (kurva 3) Dubbla KB-/VB-KM-pumpar (kurva 4) Dubbla KB-/VB-KM-pumpar (kurva 5) Dubbla KB-/VB-KM-pumpar (kurva 6) Dubbla KB-/VB-KM-pumpar (kurva 7) Dubbla KB-/VB-KM-pumpar (kurva 8) Dubbla KB-/VB-KM-pumpar (kurva 9) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 11) Dubbla KB-/VB-KM-pumpar (kurva 12) Dubbla KB-/VB-KM-pumpar (kurva ) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare/kylmedel vatten. OBS! Data för kylmedel enligt Tekniska data/allmänt avser 35 % etylenglykol. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 29

30 PRI-P.WWH-HT71 32 (VP) Tekniska data/pumpdata (tillval) WWH-HT Enkel köldbärarpump (KB1P) Enkel värmebärar-/kylmedelpump (VB1P) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 2) Enkel KB-/VB-KM-pump (kurva 3) Enkel KB-/VB-KM-pump (kurva 4) Enkel KB-/VB-KM-pump (kurva 5) Enkel KB-/VB-KM-pump (kurva 6) Enkel KB-/VB-KM-pump (kurva 7) Enkel KB-/VB-KM-pump (kurva 8) Enkel KB-/VB-KM-pump (kurva 9) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 11) Enkel KB-/VB-KM-pump (kurva 12) Enkel KB-/VB-KM-pump (kurva ) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärar-/kylmedelpumpar (VB2P) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 2) Dubbla KB-/VB-KM-pumpar (kurva 3) Dubbla KB-/VB-KM-pumpar (kurva 4) Dubbla KB-/VB-KM-pumpar (kurva 5) Dubbla KB-/VB-KM-pumpar (kurva 6) Dubbla KB-/VB-KM-pumpar (kurva 7) Dubbla KB-/VB-KM-pumpar (kurva 8) Dubbla KB-/VB-KM-pumpar (kurva 9) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 11) Dubbla KB-/VB-KM-pumpar (kurva 12) Dubbla KB-/VB-KM-pumpar (kurva ) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare/kylmedel vatten. OBS! Data för kylmedel enligt Tekniska data/allmänt avser 35 % etylenglykol. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 3

31 PRI-P.WWH-HT71 32 (VP) Tekniska data/pumpdata (tillval) WWH-HT Enkel köldbärarpump (KB1P) Enkel värmebärar-/kylmedelpump (VB1P) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 2) Enkel KB-/VB-KM-pump (kurva 3) Enkel KB-/VB-KM-pump (kurva 4) Enkel KB-/VB-KM-pump (kurva 5) Enkel KB-/VB-KM-pump (kurva 6) Enkel KB-/VB-KM-pump (kurva 7) Enkel KB-/VB-KM-pump (kurva 8) Enkel KB-/VB-KM-pump (kurva 9) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 11) Enkel KB-/VB-KM-pump (kurva 12) Enkel KB-/VB-KM-pump (kurva ) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärar-/kylmedelpumpar (VB2P) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 2) Dubbla KB-/VB-KM-pumpar (kurva 3) Dubbla KB-/VB-KM-pumpar (kurva 4) Dubbla KB-/VB-KM-pumpar (kurva 5) Dubbla KB-/VB-KM-pumpar (kurva 6) Dubbla KB-/VB-KM-pumpar (kurva 7) Dubbla KB-/VB-KM-pumpar (kurva 8) Dubbla KB-/VB-KM-pumpar (kurva 9) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 11) Dubbla KB-/VB-KM-pumpar (kurva 12) Dubbla KB-/VB-KM-pumpar (kurva ) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare/kylmedel vatten. OBS! Data för kylmedel enligt Tekniska data/allmänt avser 35 % etylenglykol. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 31

32 PRI-P.WWH-HT71 32 (VP) Tekniska data/pumpdata (tillval) WWH-HT32 Enkel köldbärarpump (KB1P) Enkel värmebärar-/kylmedelpump (VB1P) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 2) Enkel KB-/VB-KM-pump (kurva 3) Enkel KB-/VB-KM-pump (kurva 4) Enkel KB-/VB-KM-pump (kurva 5) Enkel KB-/VB-KM-pump (kurva 6) Enkel KB-/VB-KM-pump (kurva 7) Enkel KB-/VB-KM-pump (kurva 8) Enkel KB-/VB-KM-pump (kurva 9) Enkel KB-/VB-KM-pump (kurva 1) Enkel KB-/VB-KM-pump (kurva 11) Enkel KB-/VB-KM-pump (kurva 12) Enkel KB-/VB-KM-pump (kurva ) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärar-/kylmedelpumpar (VB2P) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 2) Dubbla KB-/VB-KM-pumpar (kurva 3) Dubbla KB-/VB-KM-pumpar (kurva 4) Dubbla KB-/VB-KM-pumpar (kurva 5) Dubbla KB-/VB-KM-pumpar (kurva 6) Dubbla KB-/VB-KM-pumpar (kurva 7) Dubbla KB-/VB-KM-pumpar (kurva 8) Dubbla KB-/VB-KM-pumpar (kurva 9) Dubbla KB-/VB-KM-pumpar (kurva 1) Dubbla KB-/VB-KM-pumpar (kurva 11) Dubbla KB-/VB-KM-pumpar (kurva 12) Dubbla KB-/VB-KM-pumpar (kurva ) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare/kylmedel vatten. OBS! Data för kylmedel enligt Tekniska data/allmänt avser 35 % etylenglykol. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 32

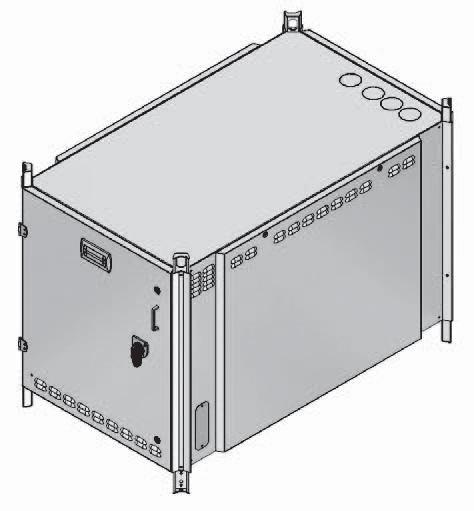

33 2 1 4 PRI-P.WWH-HT71 32 (VP) Installationsdata Anslutningsalternativ Aggregat utan pump/-ar Anslutning höger (tillval) Anslutning uppåt (tillval) Anslutning vänster (standard) Anslutning bakåt (tillval) Värmebärare/kylmedel in 2. Värmebärare/kylmedel ut 3. Köldbärare in 4. Köldbärare ut 33

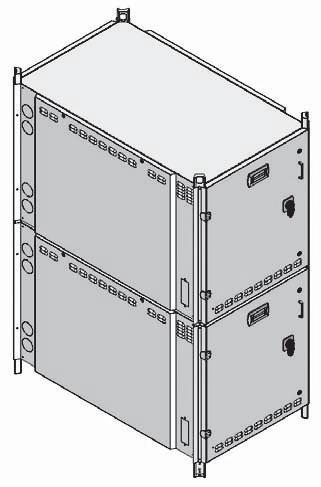

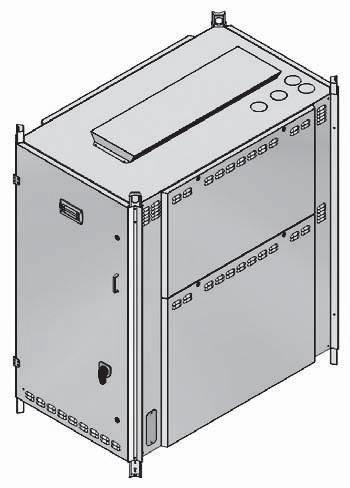

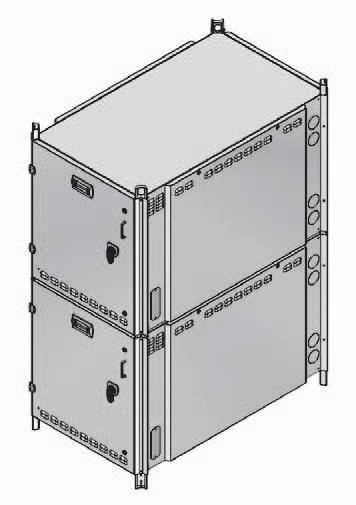

34 PRI-P.WWH-HT71 32 (VP) Installationsdata Anslutningsalternativ Staplade aggregat utan pump/-ar Anslutning höger (tillval) Anslutning vänster (standard) Anslutning bakåt (tillval) Aggregat med pump/-ar Ovansidan (standard) Värmebärare/kylmedel in 2. Värmebärare/kylmedel ut 3. Köldbärare in 4. Köldbärare ut 34

35 PRI-P.WWH-HT71 32 (VP) Alternativ och tillval Ramverk och hölje Benämning/beskrivning För aggregat typ/storlek Noteringar Extra invändig ljudisolering av kompressorutrymmet som reducerar ljudnivån med ca 4 db(a) Alla Förstärkt ramverk för aggregat med inbyggda pumpar Alla Obligatoriskt tillval för aggregat med pumpar Förstärkt utförande för stapling Alla Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval] Alla Köldbärar- och värmebärar-/kylmedelanslutningar på höger sida Köldbärar- och värmebärar-/kylmedelanslutningar på ovansidan Köldbärar- och värmebärar-/kylmedelanslutningar på baksidan Köldbärar- och värmebärar-/kylmedelanslutningar på höger sida Köldbärar- och värmebärar-/kylmedelanslutningar på baksidan Aggregat utan inbyggda pumpar Aggregat utan inbyggda pumpar Aggregat utan inbyggda pumpar Staplade aggregat utan inbyggda pumpar Staplade aggregat utan inbyggda pumpar Köldbärarutrustning/allmänt Benämning/beskrivning Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tillval/detaljer, rubrik Flödesvakter. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Fortsättning nästa sida 35

36 PRI-P.WWH-HT71 32 (VP) Alternativ och tillval Köldbärarutrustning/allmänt Fortsättning från föregående sida Benämning/beskrivning För aggregat typ/storlek Noteringar Inbyggd köldbärarpump Alla Inbyggda dubbla köldbärarpumpar Alla Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad) [obligatorisk säkerhetsutrustning] Alla Se vidare kapitel Tillval/detaljer, rubrik Silsatser. Värmebärar-/kylmedelutrustning/allmänt Benämning/beskrivning För aggregat typ/storlek Noteringar 2-vägs styrventil för kondenseringsreglering (bipackad) Alla 3-vägsventil för styrning av varmvattenproduktion (bipackad) Alla Styrning av varmvattenproduktion exklusive 3-vägsventil Alla Gummikompensatorer för montering i inkommande och utgående värmebärar-/kylmedelledningar (bipackade) [rekommenderat tillval] Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Inbyggd värmebärar-/kylmedelpump Alla Inbyggda dubbla värmebärar-/kylmedelpumpar Alla Silsats för montering i inkommande värmebärar-/kylmedelledning bestående av smutsfilter och två avstängningsventiler (bipackad) [rekommenderad säkerhetsutrustning] Alla Se vidare kapitel Tillval/detaljer, rubrik Silsatser. Fortsättning nästa sida 36

37 PRI-P.WWH-HT71 32 (VP) Alternativ och tillval Mikroprocessor Fortsättning från föregående sida Benämning/beskrivning För aggregat typ/storlek Noteringar Mikroprocessorpanel för separat montering (max. 2 m ledning) (bipackad) Alla Mikroprocessorpanel för separat montering (max. 5 m ledning) (bipackad) Alla Givare för utekompensering av börvärdet (bipackad) Alla Seriellt kort för BACnet (IP) Alla Seriellt kort för BACnet (RS485) Alla Seriellt kort för LonWorks (FTT-1A) Alla Seriellt kort för Modbus (RS485) Alla Elutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar Fasföljdsvakt Alla Mjukstartsutrustning Alla Plintar för extern driftindikering av kompressorerna Alla 37

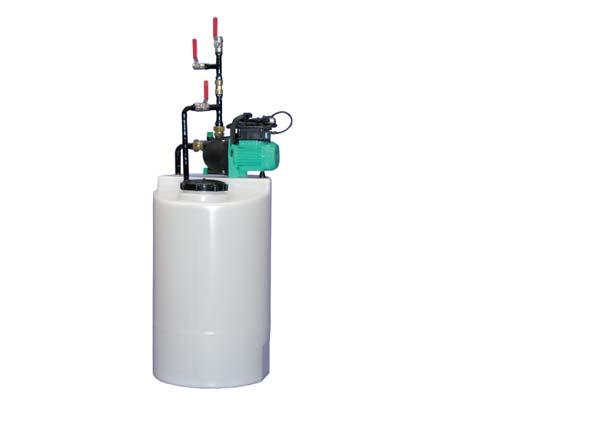

38 PRI-P.WWH-HT71 32 (VP) Tillval/detaljer Blandningskärl KB-/VBsystemet VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Anslutning DN2 Volym l 6 Driftvikt kg 75 För information om frostskyddsvätska och för påfyllning av KB-/VB-systemet, se även separat Produktinformation för blandningskärl. Flödesvakter För ytterligare information se separat Produktinformation. Typ

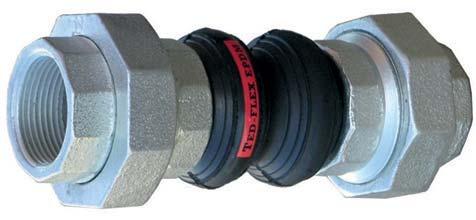

39 PRI-P.WWH-HT71 32 (VP) Tillval/detaljer Gummikompensatorer Gummikompensator typ Aggregat typ Antal Köldbärarledningar (EV) Typ Värmebärar-/kylmedelledningar (KD) Anslutningsdimension Antal Typ Anslutningsdimension WWH-HT TEG 2 12-TEG WWH-HT TEG 2 12-TEG WWH-HT TEG 2 12-TEG WWH-HT TEG 2 12-TEG WWH-HT TEG 2 12-TEG WWH-HT TEG 2 12-TEG WWH-HT TEG TEG5 5 WWH-HT TEG TEG5 5 WWH-HT TEG TEG5 5 WWH-HT TEG TEG5 5 WWH-HT TEG TEG5 5 WWH-HT TEG TEG5 5 För vibrationsdämpning i in- och utgående köldbärar- och värmebärar-/kylmedelledningar. Se även separat Produktionformation för gummikompensatorer. 39

40 PRI-P.WWH-HT71 32 (VP) Tillval/detaljer Silsatser 1) Aggregat som används som värmepump/köldbärarledningar (EV) Aggregat typ Typ Anslutningsdimension Kvs-värden m³/h Filter Ventiler 2) Summa tryckfall vid köldbärarflöden enligt kapitel Tekniska data, rubrik Aggregatet används som värmepump kpa WWH-HT71 WWH-HT91 WWH-HT11 WWH-HT121 WWH-HT1 WWH-HT151 WWH-HT152 WWH-HT182 WWH-HT22 WWH-HT252 WWH-HT262 WWH-HT32 SS/K 3) 24, SS5/K 5 36, 31 4 SS/K 3) 24, SS5/K 5 36, 31 5 SS/K 3) 24, SS5/K 5 36, 31 7 SS/K 3) 24, SS5/K 5 36, 31 9 SS/K 3) 24, SS5/K 5 36, SS/K 3) 24, SS5/K 5 36, SS5/K 5 3) 36, SS65/K 65 6, SS5/K 5 3) 36, SS65/K 65 6, SS5/K 5 3) 36, SS65/K 65 6, SS5/K 5 3) 36, SS65/K 65 6, 395 SS5/K 5 3) 36, SS65/K 65 6, SS5/K 5 3) 36, SS65/K 65 6, ) Erfordras för att skydda förångaren och kondensorn mot skador p.g.a.spånor eller eventuellt andra föremål i köld- respektive värmebärarsystemen. Se även separat Produktionformation för silsatser. 2) Per ventil. 3) Motsvarar aggregatets köldbäraranslutningar.

41 PRI-P.WWH-HT71 32 (VP) Tillval/detaljer Silsatser 1) Aggregat som används som värmepump/värmebärarledningar (KD) Aggregat typ Typ Anslutningsdimension Kvs-värden m³/h Filter Ventiler 2) Summa tryckfall vid köldbärarflöden enligt kapitel Tekniska data, rubrik Aggregatet används som värmepump kpa WWH-HT71 WWH-HT91 WWH-HT11 WWH-HT121 WWH-HT1 WWH-HT151 WWH-HT152 WWH-HT182 WWH-HT22 WWH-HT252 WWH-HT262 WWH-HT32 SS/K 3) 24, SS5/K 5 36, 31 2 SS/K 3) 24, SS5/K 5 36, 31 3 SS/K 3) 24, SS5/K 5 36, 31 4 SS/K 3) 24, SS5/K 5 36, 31 5 SS/K 3) 24,5 16 SS5/K 5 36, 31 6 SS/K 3) 24, SS5/K 5 36, 31 8 SS5/K 5 3) 36, 31 8 SS65/K 65 6, SS5/K 5 3) 36, SS65/K 65 6, SS5/K 5 3) 36, SS65/K 65 6, SS5/K 5 3) 36, SS65/K 65 6, SS5/K 5 3) 36, SS65/K 65 6, SS5/K 5 3) 36, SS65/K 65 6, ) Erfordras för att skydda förångaren och kondensorn mot skador p.g.a.spånor eller eventuellt andra föremål i köld- respektive värmebärarsystemen. Se även separat Produktionformation för silsatser. 2) Per ventil. 3) Motsvarar aggregatets värmebäraranslutningar. 41

42 PRI-P.WWH-HT71 32 (VP) Tillval/detaljer Silsatser 1) Aggregat som används som vätskekylaggregat/köldbärarledningar (EV) Aggregat typ Typ Anslutningsdimension Kvs-värden m³/h Filter Ventiler 2) Summa tryckfall vid köldbärarflöden enligt kapitel Tekniska data, rubrik Aggregatet används som vätskekylaggregat kpa WWH-HT71 WWH-HT91 WWH-HT11 WWH-HT121 WWH-HT1 WWH-HT151 WWH-HT152 WWH-HT182 WWH-HT22 WWH-HT252 WWH-HT262 WWH-HT32 SS/K 3) 24, SS5/K 5 36, 31 1 SS/K 3) 24, SS5/K 5 36, 31 2 SS/K 3) 24, SS5/K 5 36, 31 2 SS/K 3) 24, SS5/K 5 36, 31 3 SS/K 3) 24, SS5/K 5 36, 31 4 SS/K 3) 24, SS5/K 5 36, 31 5 SS5/K 5 3) 36, 31 5 SS65/K 65 6, SS5/K 5 3) 36, 31 7 SS65/K 65 6, SS5/K 5 3) 36, 31 8 SS65/K 65 6, SS5/K 5 3) 36, SS65/K 65 6, SS5/K 5 3) 36, SS65/K 65 6, SS5/K 5 3) 36, SS65/K 65 6, ) Erfordras för att skydda förångaren och kondensorn mot skador p.g.a.spånor eller eventuellt andra föremål i köld- respektive kylmedelsystemen. Se även separat Produktionformation för silsatser. 2) Per ventil. 3) Motsvarar aggregatets köldbäraranslutningar. 42
