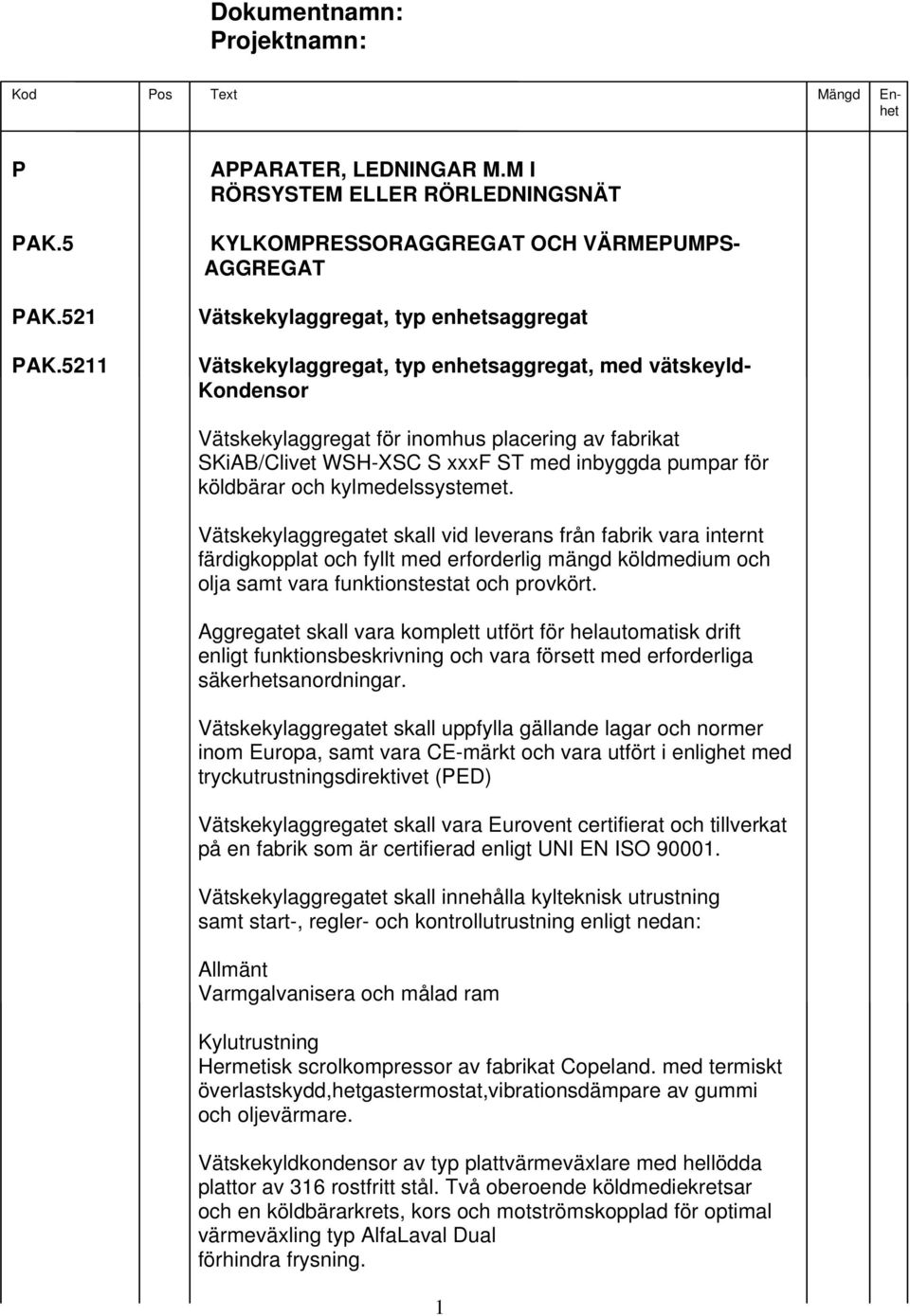

1 P PAK.5 PAK.521 PAK.5211 APPARATER, LEDNINGAR M.M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT KYLKOMPRESSORAGGREGAT OCH VÄRMEPUMPS- AGGREGAT Vätskekylaggregat, typ enhetsaggregat Vätskekylaggregat, typ enhetsaggregat, med vätskeyld- Kondensor Vätskekylaggregat för inomhus placering av fabrikat SKiAB/Clivet WSH-XSC S xxxf ST med inbyggda pumpar för köldbärar och kylmedelssystemet. Vätskekylaggregatet skall vid leverans från fabrik vara internt färdigkopplat och fyllt med erforderlig mängd köldmedium och olja samt vara funktionstestat och provkört. Aggregatet skall vara komplett utfört för helautomatisk drift enligt funktionsbeskrivning och vara försett med erforderliga säkerhetsanordningar. Vätskekylaggregatet skall uppfylla gällande lagar och normer inom Europa, samt vara CE-märkt och vara utfört i enlighet med tryckutrustningsdirektivet (PED) Vätskekylaggregatet skall vara Eurovent certifierat och tillverkat på en fabrik som är certifierad enligt UNI EN ISO Vätskekylaggregatet skall innehålla kylteknisk utrustning samt start-, regler- och kontrollutrustning enligt nedan: Allmänt Varmgalvanisera och målad ram Kylutrustning Hermetisk scrolkompressor av fabrikat Copeland. med termiskt överlastskydd,hetgastermostat,vibrationsdämpare av gummi och oljevärmare. Vätskekyldkondensor av typ plattvärmeväxlare med hellödda plattor av 316 rostfritt stål. Två oberoende köldmediekretsar och en köldbärarkrets, kors och motströmskopplad för optimal värmeväxling typ AlfaLaval Dual förhindra frysning. 1

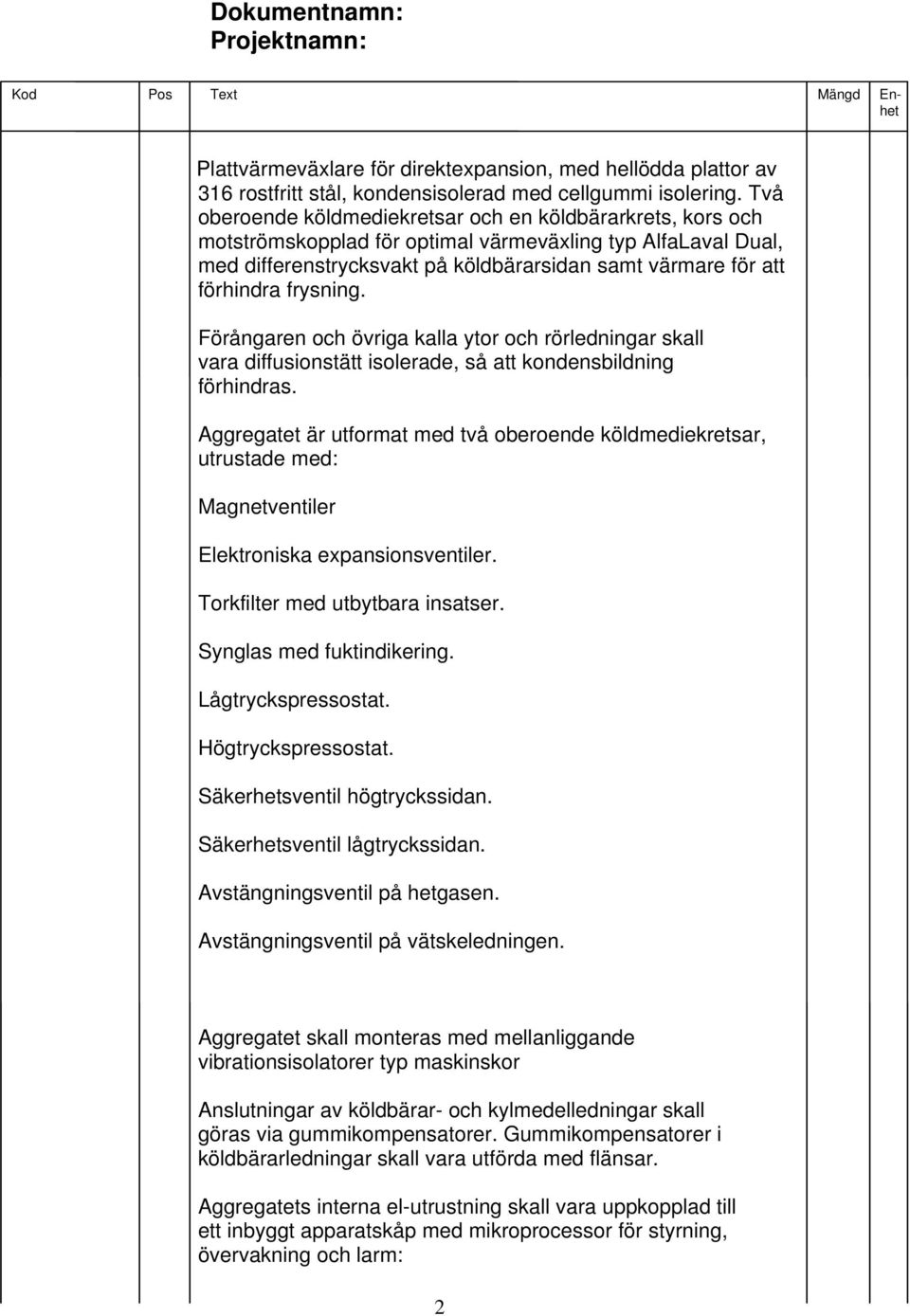

2 Plattvärmeväxlare för direktexpansion, med hellödda plattor av 316 rostfritt stål, kondensisolerad med cellgummi isolering. Två oberoende köldmediekretsar och en köldbärarkrets, kors och motströmskopplad för optimal värmeväxling typ AlfaLaval Dual, med differenstrycksvakt på köldbärarsidan samt värmare för att förhindra frysning. Förångaren och övriga kalla ytor och rörledningar skall vara diffusionstätt isolerade, så att kondensbildning förhindras. Aggregatet är utformat med två oberoende köldmediekretsar, utrustade med: Magnetventiler Elektroniska expansionsventiler. Torkfilter med utbytbara insatser. Synglas med fuktindikering. Lågtryckspressostat. Högtryckspressostat. Säkerhetsventil högtryckssidan. Säkerhetsventil lågtryckssidan. Avstängningsventil på hetgasen. Avstängningsventil på vätskeledningen. Aggregatet skall monteras med mellanliggande vibrationsisolatorer typ maskinskor Anslutningar av köldbärar- och kylmedelledningar skall göras via gummikompensatorer. Gummikompensatorer i köldbärarledningar skall vara utförda med flänsar. Aggregatets interna el-utrustning skall vara uppkopplad till ett inbyggt apparatskåp med mikroprocessor för styrning, övervakning och larm: 2

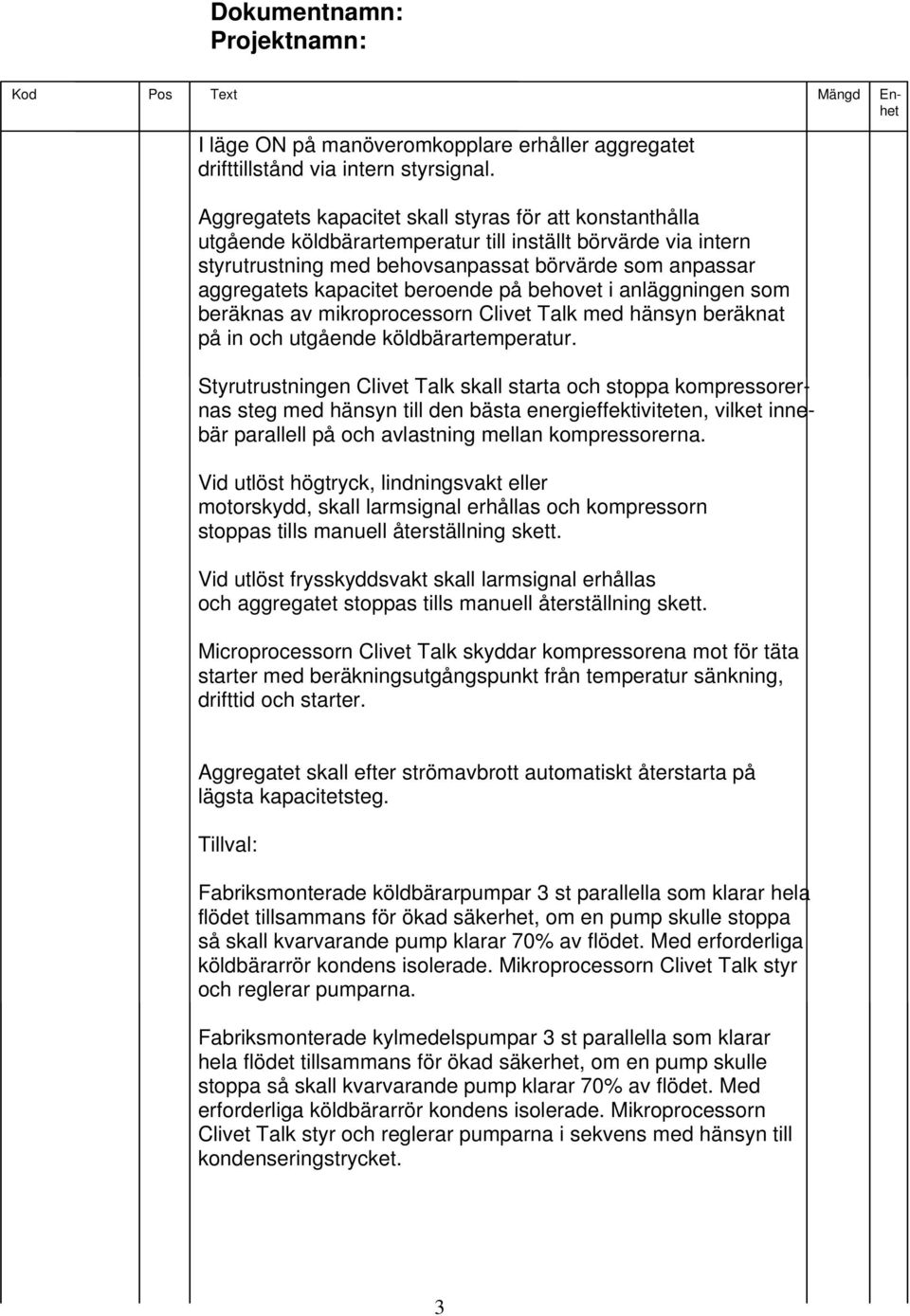

3 I läge ON på manöveromkopplare erhåller aggregatet drifttillstånd via intern styrsignal. Aggregatets kapacitet skall styras för att konstanthålla utgående köldbärartemperatur till inställt börvärde via intern styrutrustning med behovsanpassat börvärde som anpassar aggregatets kapacitet beroende på behovet i anläggningen som beräknas av mikroprocessorn Clivet Talk med hänsyn beräknat på in och utgående köldbärartemperatur. Styrutrustningen Clivet Talk skall starta och stoppa kompressorernas steg med hänsyn till den bästa energieffektiviteten, vilket innebär parallell på och avlastning mellan kompressorerna. Vid utlöst högtryck, lindningsvakt eller motorskydd, skall larmsignal erhållas och kompressorn stoppas tills manuell återställning skett. Vid utlöst frysskyddsvakt skall larmsignal erhållas och aggregatet stoppas tills manuell återställning skett. Microprocessorn Clivet Talk skyddar kompressorena mot för täta starter med beräkningsutgångspunkt från temperatur sänkning, drifttid och starter. Aggregatet skall efter strömavbrott automatiskt återstarta på lägsta kapacitetsteg. Tillval: Fabriksmonterade köldbärarpumpar 3 st parallella som klarar hela flödet tillsammans för ökad säkerhet, om en pump skulle stoppa så skall kvarvarande pump klarar 70% av flödet. Med erforderliga köldbärarrör kondens isolerade. Mikroprocessorn Clivet Talk styr och reglerar pumparna. Fabriksmonterade kylmedelspumpar 3 st parallella som klarar hela flödet tillsammans för ökad säkerhet, om en pump skulle stoppa så skall kvarvarande pump klarar 70% av flödet. Med erforderliga köldbärarrör kondens isolerade. Mikroprocessorn Clivet Talk styr och reglerar pumparna i sekvens med hänsyn till kondenseringstrycket. 3

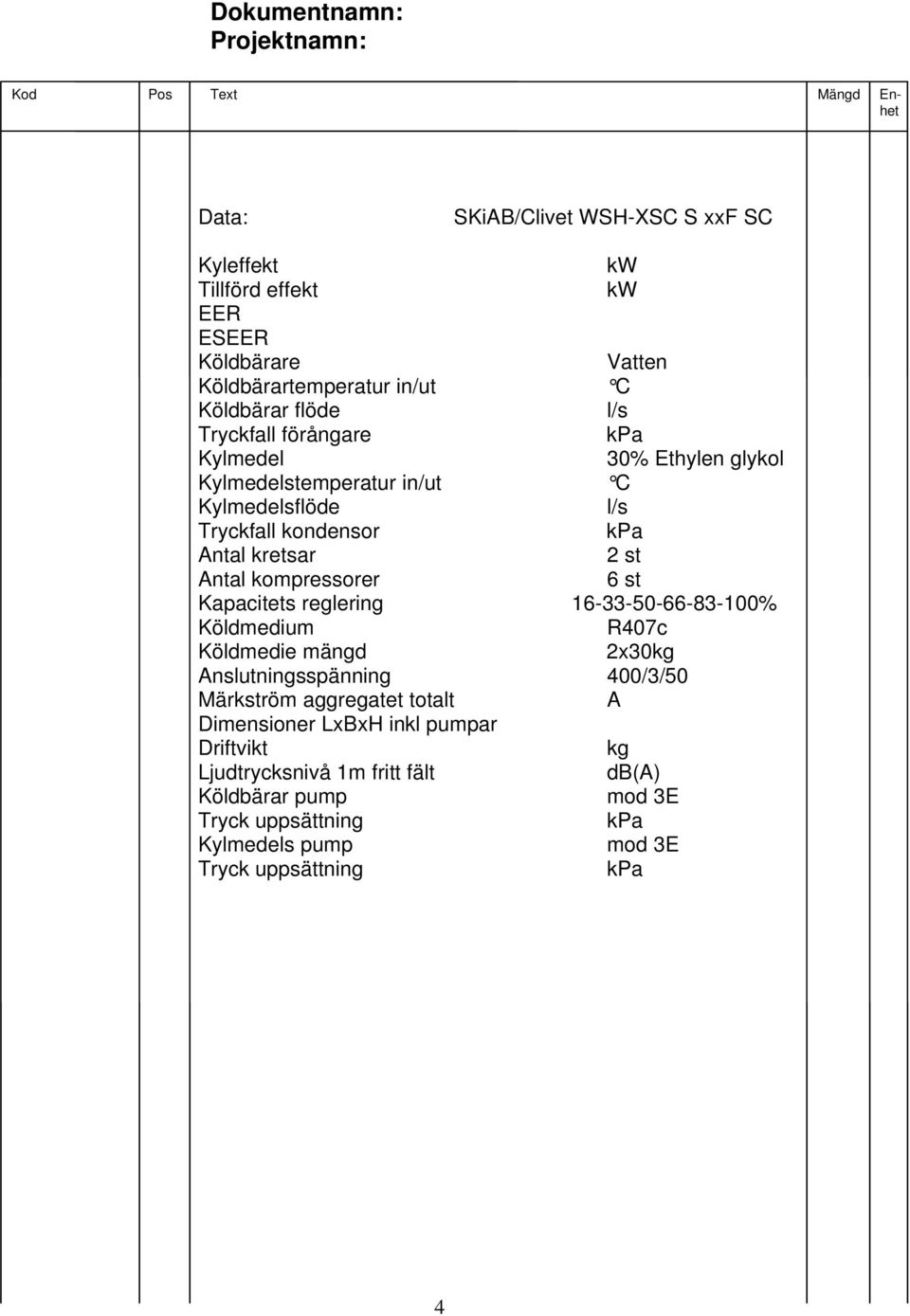

4 Data: SKiAB/Clivet WSH-XSC S xxf SC Kyleffekt kw Tillförd effekt kw EER ESEER Köldbärare Vatten Köldbärartemperatur in/ut C Köldbärar flöde l/s Tryckfall förångare Kylmedel 30% Ethylen glykol Kylmedelstemperatur in/ut C Kylmedelsflöde l/s Tryckfall kondensor Antal kretsar 2 st Antal kompressorer 6 st Kapacitets reglering % Köldmedium R407c Köldmedie mängd 2x30kg Anslutningsspänning 400/3/50 Märkström aggregatet totalt A Dimensioner LxBxH inkl pumpar Driftvikt kg Ljudtrycksnivå 1m fritt fält db(a) Köldbärar pump mod 3E Tryck uppsättning Kylmedels pump mod 3E Tryck uppsättning 4

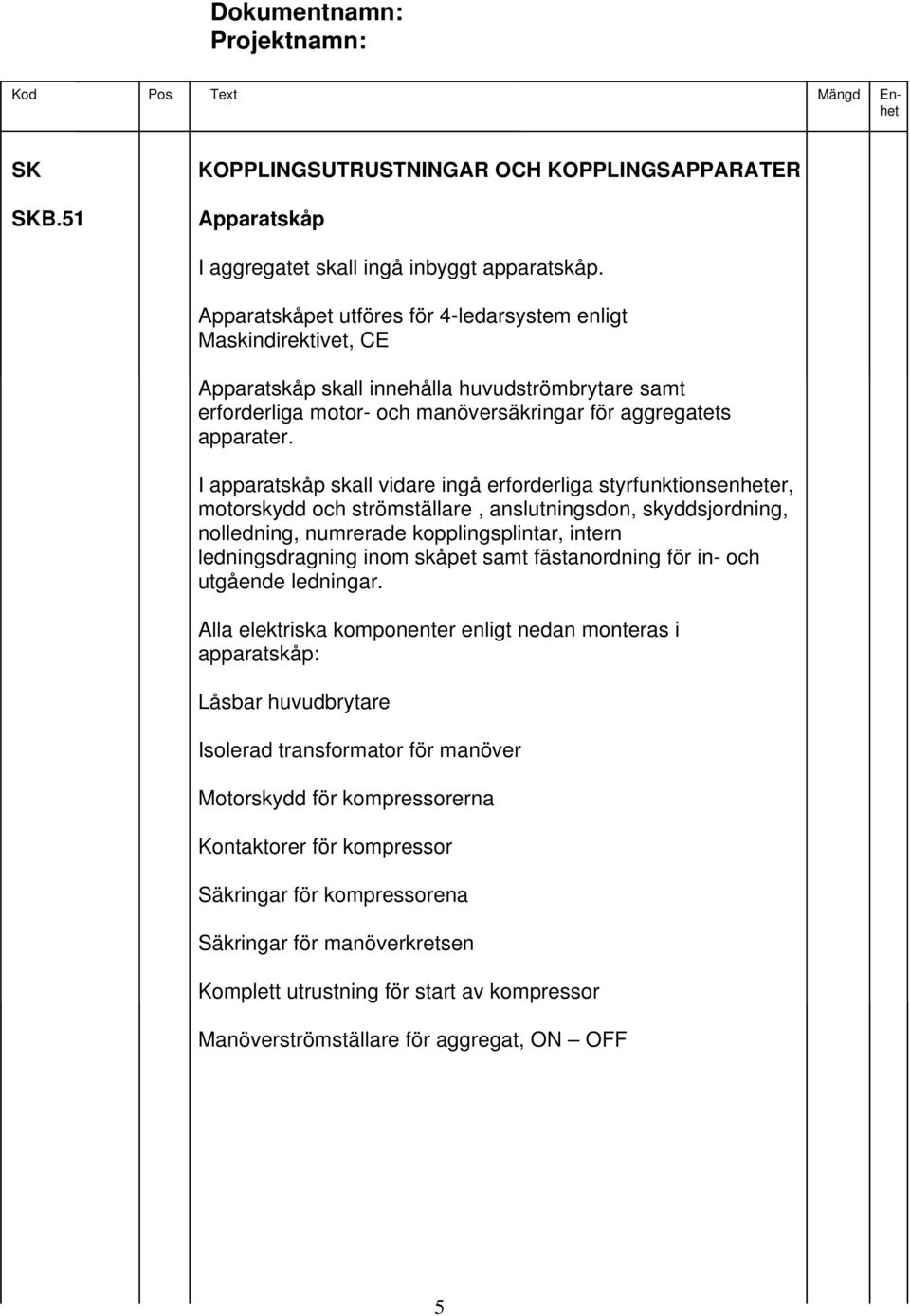

5 SK SKB.51 KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER Apparatskåp I aggregatet skall ingå inbyggt apparatskåp. Apparatskåpet utföres för 4-ledarsystem enligt Maskindirektivet, CE Apparatskåp skall innehålla huvudströmbrytare samt erforderliga motor- och manöversäkringar för aggregatets apparater. I apparatskåp skall vidare ingå erforderliga styrfunktionsenheter, motorskydd och strömställare, anslutningsdon, skyddsjordning, nolledning, numrerade kopplingsplintar, intern ledningsdragning inom skåpet samt fästanordning för in- och utgående ledningar. Alla elektriska komponenter enligt nedan monteras i apparatskåp: Låsbar huvudbrytare Isolerad transformator för manöver Motorskydd för kompressorerna Kontaktorer för kompressor Säkringar för kompressorena Säkringar för manöverkretsen Komplett utrustning för start av kompressor Manöverströmställare för aggregat, ON OFF 5

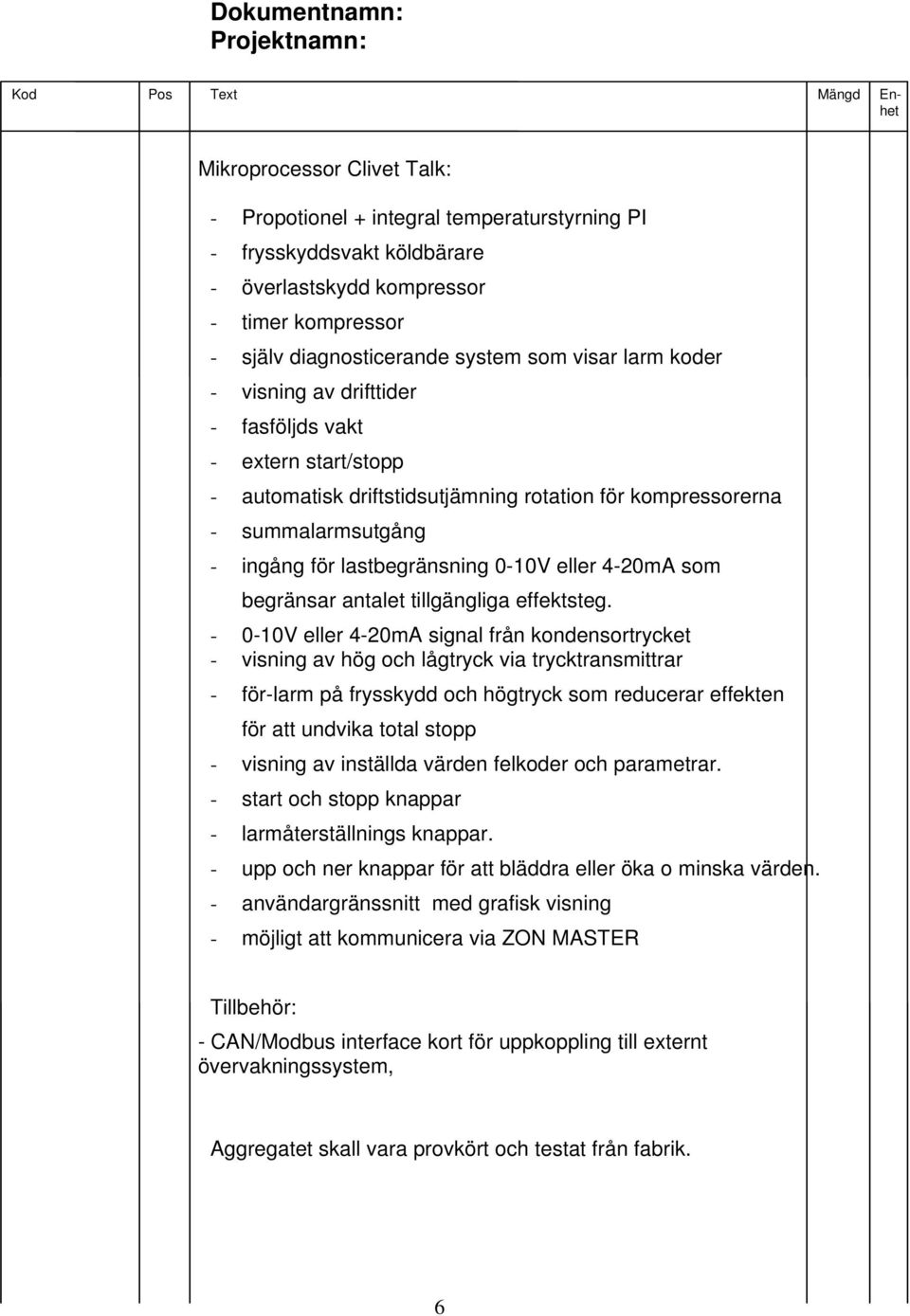

6 Mikroprocessor Clivet Talk: - Propotionel + integral temperaturstyrning PI - frysskyddsvakt köldbärare - överlastskydd kompressor - timer kompressor - själv diagnosticerande system som visar larm koder - visning av drifttider - fasföljds vakt - extern start/stopp - automatisk driftstidsutjämning rotation för kompressorerna - summalarmsutgång - ingång för lastbegränsning 0-10V eller 4-20mA som begränsar antalet tillgängliga effektsteg V eller 4-20mA signal från kondensortrycket - visning av hög och lågtryck via trycktransmittrar - för-larm på frysskydd och högtryck som reducerar effekten för att undvika total stopp - visning av inställda värden felkoder och parametrar. - start och stopp knappar - larmåterställnings knappar. - upp och ner knappar för att bläddra eller öka o minska värden. - användargränssnitt med grafisk visning - möjligt att kommunicera via ZON MASTER Tillbehör: - CAN/Modbus interface kort för uppkoppling till externt övervakningssystem, Aggregatet skall vara provkört och testat från fabrik. 6
