1 Luftkylda Kylaggregat Drift & Skötselmanual MINIFJORD MINI 1 MINIFJORD MINI DRIFT & SKÖTSEL ANVISNINGAR

2 Drift & Skötselmanual MINIFJORD MINI 2 INNEHÅLLSFÖRTECKNING: Dimensionerande Data 3 Igångkörnings och Serviceprotokoll 3 Uppställning & Installation 4 Åtgärder före Idrifttagande 5 Start av Aggregatet 5 Stopp av Aggregatet 5 Längre tids avställning 5 Funktionsbeskrivning 6 Felsökning 7 Dimensioner 8-9 Data för Condensing unit 10 Tekniska data förångare 10 Fyllningsmängd R404A 10 Köldmediekrets & Rek. rördimensioner 11 Installationslogg 12

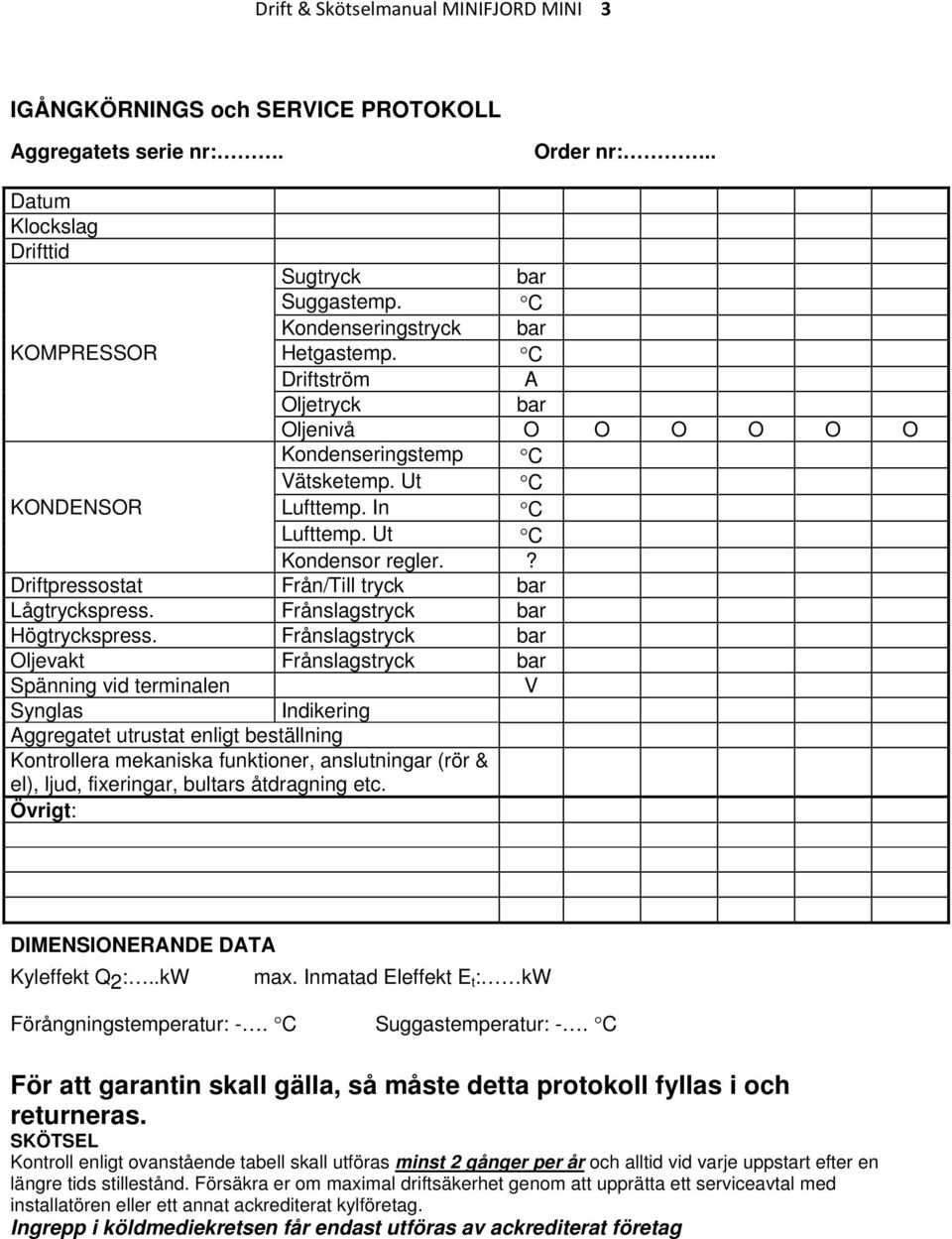

3 Drift & Skötselmanual MINIFJORD MINI 3 IGÅNGKÖRNINGS och SERVICE PROTOKOLL Aggregatets serie nr:. Order nr:.. Datum Klockslag Drifttid Sugtryck Suggastemp. C Kondenseringstryck KOMPRESSOR Hetgastemp. C Driftström A Oljetryck Oljenivå O O O O O O Kondenseringstemp C Vätsketemp. Ut C KONDENSOR Lufttemp. In C Lufttemp. Ut C Kondensor regler.? Driftpressostat Från/Till tryck Lågtryckspress. Frånslagstryck Högtryckspress. Frånslagstryck Oljevakt Frånslagstryck Spänning vid terminalen V Synglas Indikering Aggregatet utrustat enligt beställning Kontrollera mekaniska funktioner, anslutningar (rör & el), ljud, fixeringar, bultars åtdragning etc. Övrigt: DIMENSIONERANDE DATA Kyleffekt Q2:..kW max. Inmatad Eleffekt E t : kw Förångningstemperatur: -. C Suggastemperatur: -. C För att garantin skall gälla, så måste detta protokoll fyllas i och returneras. SKÖTSEL Kontroll enligt ovanstående tabell skall utföras minst 2 gånger per år och alltid vid varje uppstart efter en längre tids stillestånd. Försäkra er om maximal driftsäkerhet genom att upprätta ett serviceavtal med installatören eller ett annat ackrediterat kylföretag. Ingrepp i köldmediekretsen får endast utföras av ackrediterat företag

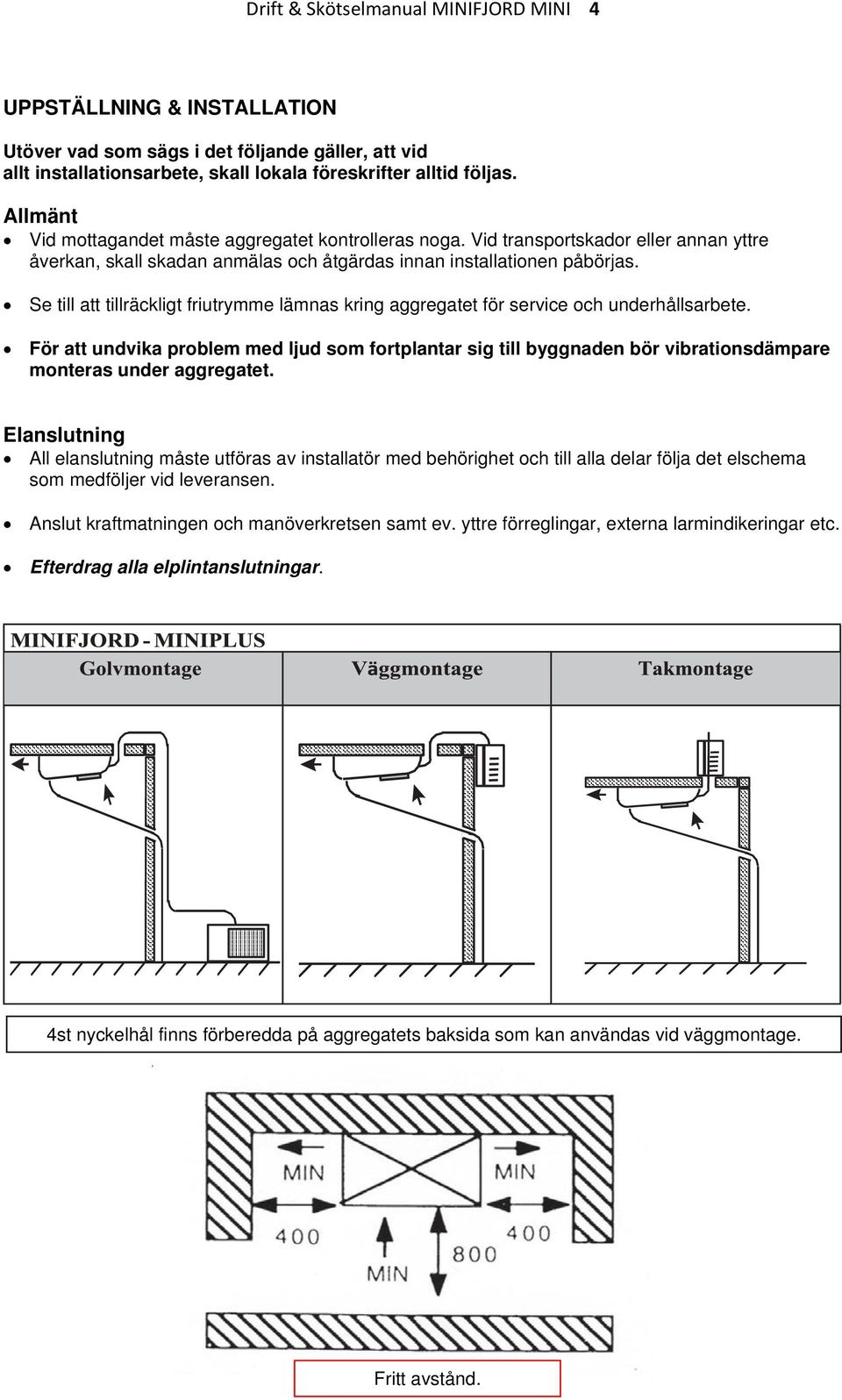

4 Drift & Skötselmanual MINIFJORD MINI 4 UPPSTÄLLNING & INSTALLATION Utöver vad som sägs i det följande gäller, att vid allt installationsarbete, skall lokala föreskrifter alltid följas. Allmänt Vid mottagandet måste aggregatet kontrolleras noga. Vid transportskador eller annan yttre åverkan, skall skadan anmälas och åtgärdas innan installationen påbörjas. Se till att tillräckligt friutrymme lämnas kring aggregatet för service och underhållsarbete. För att undvika problem med ljud som fortplantar sig till byggnaden bör vibrationsdämpare monteras under aggregatet. Elanslutning All elanslutning måste utföras av installatör med behörighet och till alla delar följa det elschema som medföljer vid leveransen. Anslut kraftmatningen och manöverkretsen samt ev. yttre förreglingar, externa larmindikeringar etc. Efterdrag alla elplintanslutningar. 4st nyckelhål finns förberedda på aggregatets baksida som kan användas vid väggmontage. Fritt avstånd.

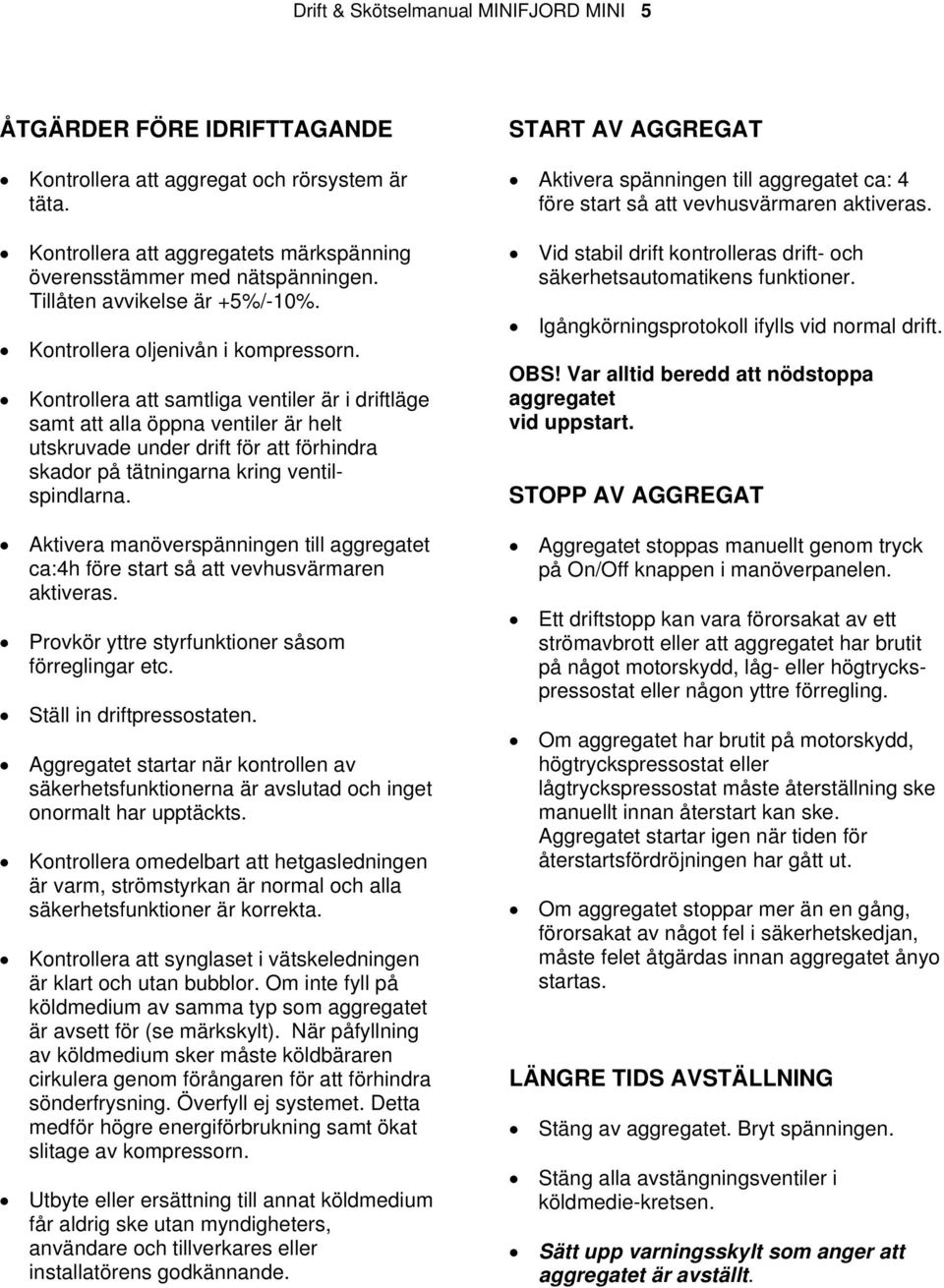

5 Drift & Skötselmanual MINIFJORD MINI 5 ÅTGÄRDER FÖRE IDRIFTTAGANDE Kontrollera att aggregat och rörsystem är täta. Kontrollera att aggregatets märkspänning överensstämmer med nätspänningen. Tillåten avvikelse är +5%/-10%. Kontrollera oljenivån i kompressorn. Kontrollera att samtliga ventiler är i driftläge samt att alla öppna ventiler är helt utskruvade under drift för att förhindra skador på tätningarna kring ventilspindlarna. Aktivera manöverspänningen till aggregatet ca:4h före start så att vevhusvärmaren aktiveras. Provkör yttre styrfunktioner såsom förreglingar etc. Ställ in driftpressostaten. Aggregatet startar när kontrollen av säkerhetsfunktionerna är avslutad och inget onormalt har upptäckts. Kontrollera omedelt att hetgasledningen är varm, strömstyrkan är normal och alla säkerhetsfunktioner är korrekta. Kontrollera att synglaset i vätskeledningen är klart och utan bubblor. Om inte fyll på köldmedium av samma typ som aggregatet är avsett för (se märkskylt). När påfyllning av köldmedium sker måste köldbäraren cirkulera genom förångaren för att förhindra sönderfrysning. Överfyll ej systemet. Detta medför högre energiförbrukning samt ökat slitage av kompressorn. Utbyte eller ersättning till annat köldmedium får aldrig ske utan myndigheters, användare och tillverkares eller installatörens godkännande. START AV AGGREGAT Aktivera spänningen till aggregatet ca: 4 före start så att vevhusvärmaren aktiveras. Vid stabil drift kontrolleras drift- och säkerhetsautomatikens funktioner. Igångkörningsprotokoll ifylls vid normal drift. OBS! Var alltid beredd att nödstoppa aggregatet vid uppstart. STOPP AV AGGREGAT Aggregatet stoppas manuellt genom tryck på On/Off knappen i manöverpanelen. Ett driftstopp kan vara förorsakat av ett strömavbrott eller att aggregatet har brutit på något motorskydd, låg- eller högtryckspressostat eller någon yttre förregling. Om aggregatet har brutit på motorskydd, högtryckspressostat eller lågtryckspressostat måste återställning ske manuellt innan återstart kan ske. Aggregatet startar igen när tiden för återstartsfördröjningen har gått ut. Om aggregatet stoppar mer än en gång, förorsakat av något fel i säkerhetskedjan, måste felet åtgärdas innan aggregatet ånyo startas. LÄNGRE TIDS AVSTÄLLNING Stäng av aggregatet. Bryt spänningen. Stäng alla avstängningsventiler i köldmedie-kretsen. Sätt upp varningsskylt som anger att aggregatet är avställt.

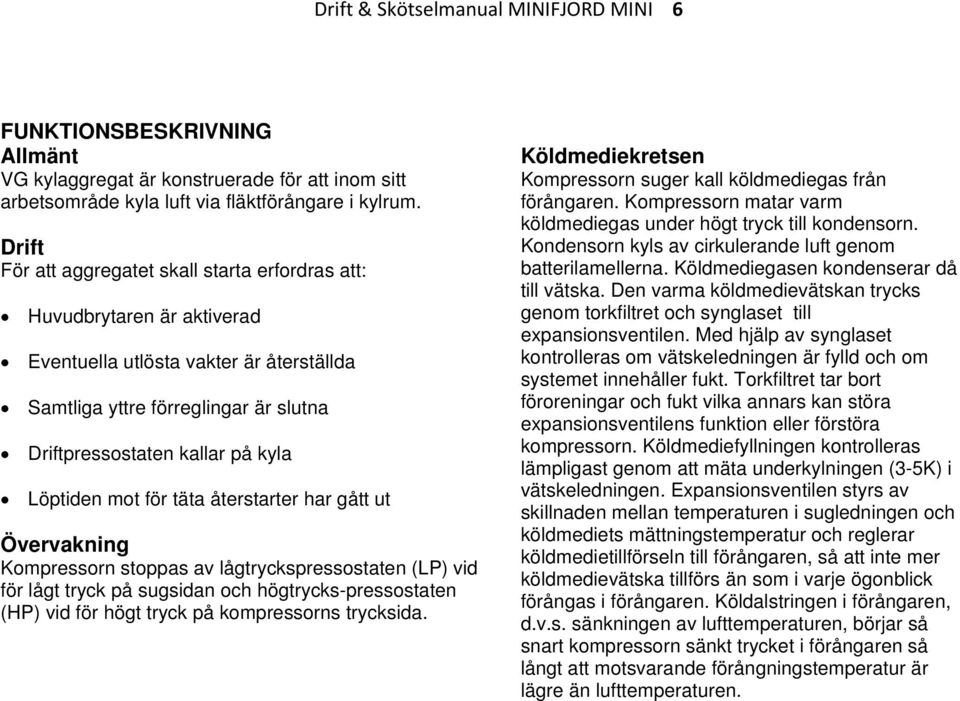

6 Drift & Skötselmanual MINIFJORD MINI 6 FUNKTIONSBESKRIVNING Allmänt VG kylaggregat är konstruerade för att inom sitt arbetsområde kyla luft via fläktförångare i kylrum. Drift För att aggregatet skall starta erfordras att: Huvudbrytaren är aktiverad Eventuella utlösta vakter är återställda Samtliga yttre förreglingar är slutna Driftpressostaten kallar på kyla Löptiden mot för täta återstarter har gått ut Övervakning Kompressorn stoppas av lågtryckspressostaten (LP) vid för lågt tryck på sugsidan och högtrycks-pressostaten (HP) vid för högt tryck på kompressorns trycksida. Köldmediekretsen Kompressorn suger kall köldmediegas från förångaren. Kompressorn matar varm köldmediegas under högt tryck till kondensorn. Kondensorn kyls av cirkulerande luft genom batterilamellerna. Köldmediegasen kondenserar då till vätska. Den varma köldmedievätskan trycks genom torkfiltret och synglaset till expansionsventilen. Med hjälp av synglaset kontrolleras om vätskeledningen är fylld och om systemet innehåller fukt. Torkfiltret tar bort föroreningar och fukt vilka annars kan störa expansionsventilens funktion eller förstöra kompressorn. Köldmediefyllningen kontrolleras lämpligast genom att mäta underkylningen (3-5K) i vätskeledningen. Expansionsventilen styrs av skillnaden mellan temperaturen i sugledningen och köldmediets mättningstemperatur och reglerar köldmedietillförseln till förångaren, så att inte mer köldmedievätska tillförs än som i varje ögonblick förångas i förångaren. Köldalstringen i förångaren, d.v.s. sänkningen av lufttemperaturen, börjar så snart kompressorn sänkt trycket i förångaren så långt att motsvarande förångningstemperatur är lägre än lufttemperaturen.

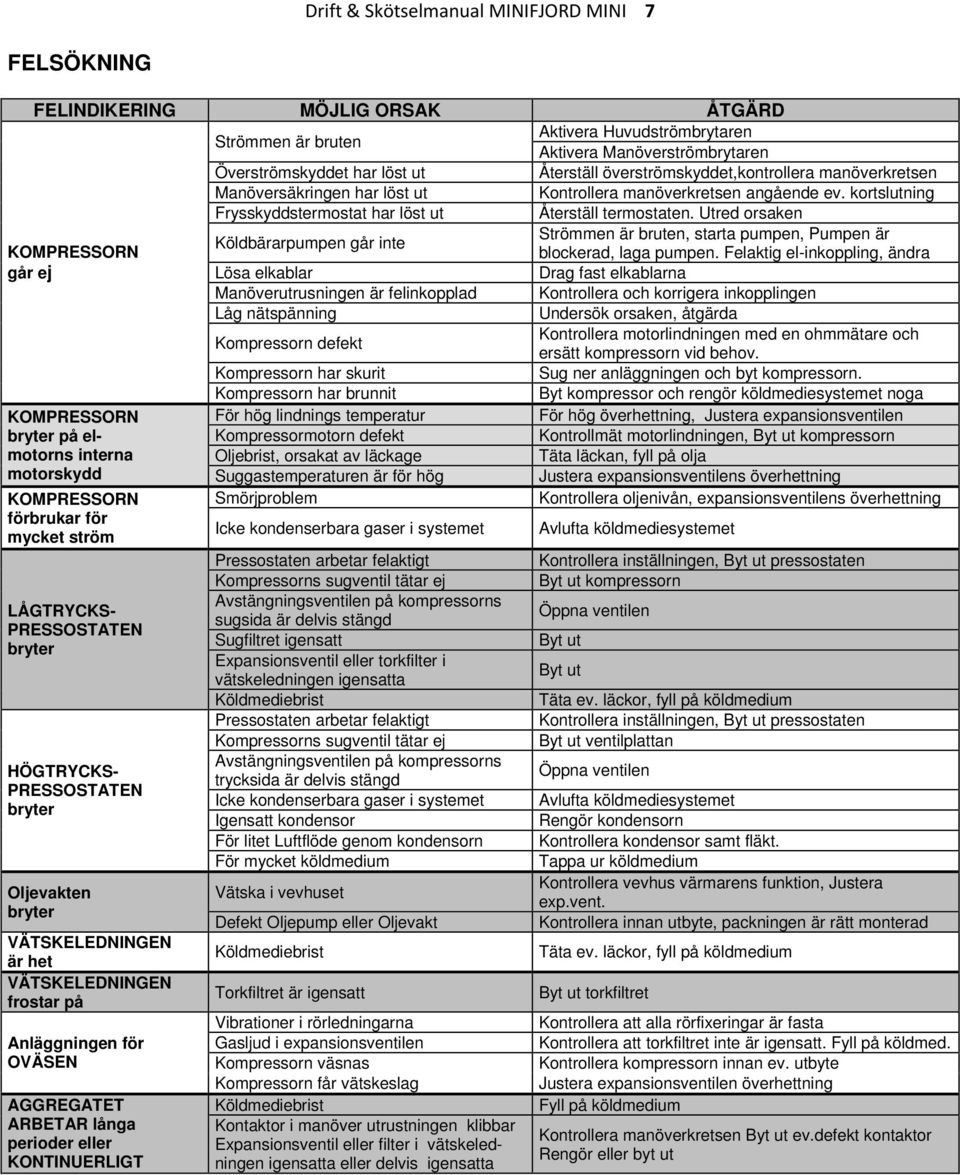

7 Drift & Skötselmanual MINIFJORD MINI 7 FELSÖKNING FELINDIKERING MÖJLIG ORSAK ÅTGÄRD Strömmen är bruten Aktivera Huvudströmbrytaren Aktivera Manöverströmbrytaren Överströmskyddet har löst ut Återställ överströmskyddet,kontrollera manöverkretsen Manöversäkringen har löst ut Kontrollera manöverkretsen angående ev. kortslutning Frysskyddstermostat har löst ut Återställ termostaten. Utred orsaken KOMPRESSORN Köldbärarpumpen går inte Strömmen är bruten, starta pumpen, Pumpen är blockerad, laga pumpen. Felaktig el-inkoppling, ändra går ej Lösa elkablar Drag fast elkablarna Manöverutrusningen är felinkopplad Kontrollera och korrigera inkopplingen Låg nätspänning Undersök orsaken, åtgärda Kompressorn defekt Kontrollera motorlindningen med en ohmmätare och ersätt kompressorn vid behov. Kompressorn har skurit Sug ner anläggningen och byt kompressorn. Kompressorn har brunnit Byt kompressor och rengör köldmediesystemet noga KOMPRESSORN För hög lindnings temperatur För hög överhettning, Justera expansionsventilen bryter på el- Kompressormotorn defekt Kontrollmät motorlindningen, Byt ut kompressorn motorns interna Oljebrist, orsakat av läckage Täta läckan, fyll på olja motorskydd Suggastemperaturen är för hög Justera expansionsventilens överhettning KOMPRESSORN Smörjproblem Kontrollera oljenivån, expansionsventilens överhettning förbrukar för mycket ström Icke kondensera gaser i systemet Avlufta köldmediesystemet Pressostaten arbetar felaktigt Kontrollera inställningen, Byt ut pressostaten Kompressorns sugventil tätar ej Byt ut kompressorn Avstängningsventilen på kompressorns LÅGTRYCKS- Öppna ventilen sugsida är delvis stängd PRESSOSTATEN Sugfiltret igensatt Byt ut bryter Expansionsventil eller torkfilter i Byt ut vätskeledningen igensatta Köldmediebrist Täta ev. läckor, fyll på köldmedium Pressostaten arbetar felaktigt Kontrollera inställningen, Byt ut pressostaten Kompressorns sugventil tätar ej Byt ut ventilplattan Avstängningsventilen på kompressorns HÖGTRYCKS- Öppna ventilen trycksida är delvis stängd PRESSOSTATEN Icke kondensera gaser i systemet Avlufta köldmediesystemet bryter Igensatt kondensor Rengör kondensorn För litet Luftflöde genom kondensorn Kontrollera kondensor samt fläkt. För mycket köldmedium Tappa ur köldmedium Kontrollera vevhus värmarens funktion, Justera Oljevakten Vätska i vevhuset exp.vent. bryter Defekt Oljepump eller Oljevakt Kontrollera innan utbyte, packningen är rätt monterad VÄTSKELEDNINGEN är het Köldmediebrist Täta ev. läckor, fyll på köldmedium VÄTSKELEDNINGEN frostar på Torkfiltret är igensatt Byt ut torkfiltret Vibrationer i rörledningarna Kontrollera att alla rörfixeringar är fasta Anläggningen för Gasljud i expansionsventilen Kontrollera att torkfiltret inte är igensatt. Fyll på köldmed. OVÄSEN Kompressorn väsnas Kontrollera kompressorn innan ev. utbyte Kompressorn får vätskeslag Justera expansionsventilen överhettning AGGREGATET Köldmediebrist Fyll på köldmedium ARBETAR långa Kontaktor i manöver utrustningen klib perioder eller Kontrollera manöverkretsen Byt ut ev.defekt kontaktor Expansionsventil eller filter i vätskeledningen igensatta eller delvis KONTINUERLIGT Rengör eller byt ut igensatta

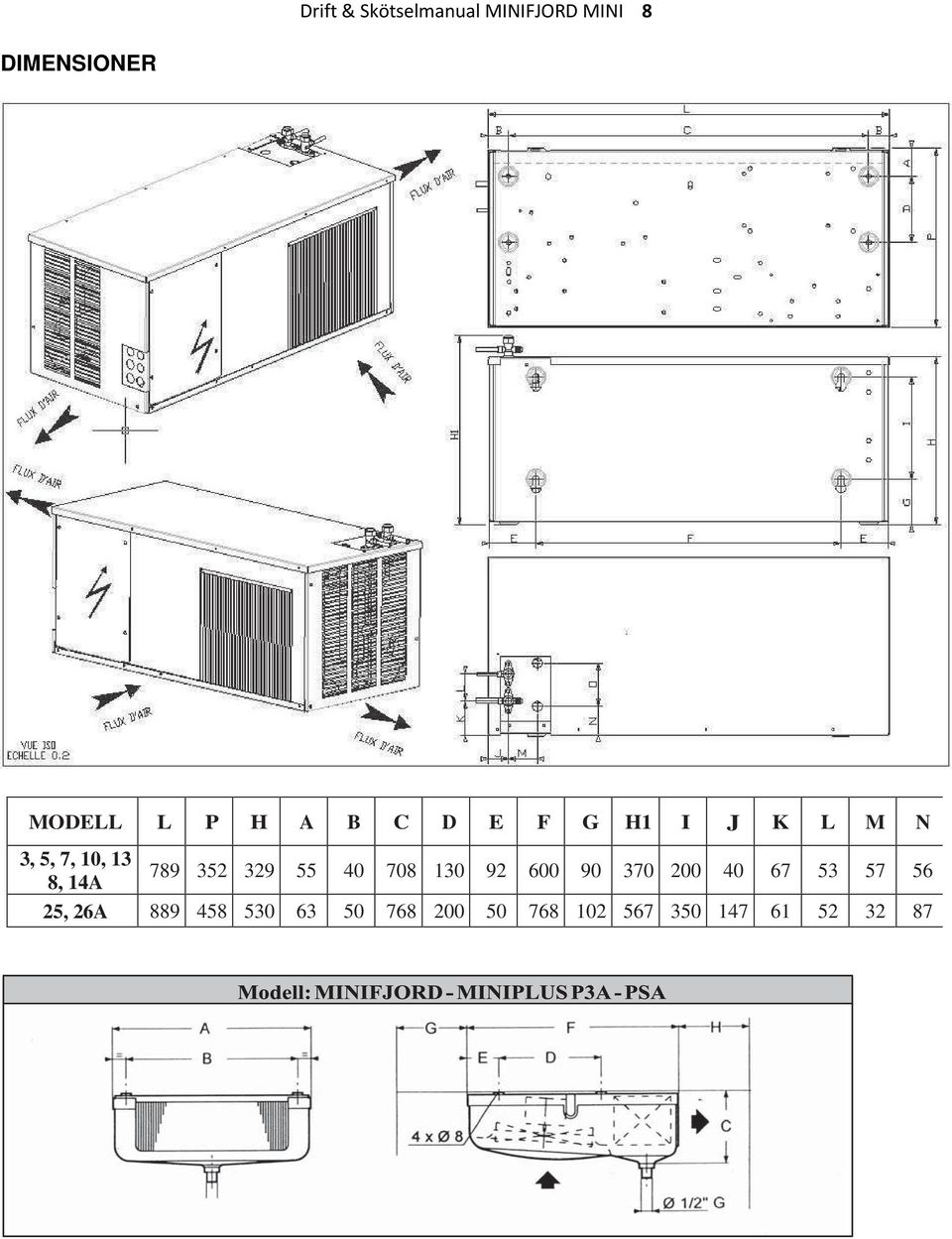

8 Drift & Skötselmanual MINIFJORD MINI 8 DIMENSIONER MODELL L P H A B C D E F G H1 I J K L M N 3, 5, 7, 10, , 14A 25, 26A

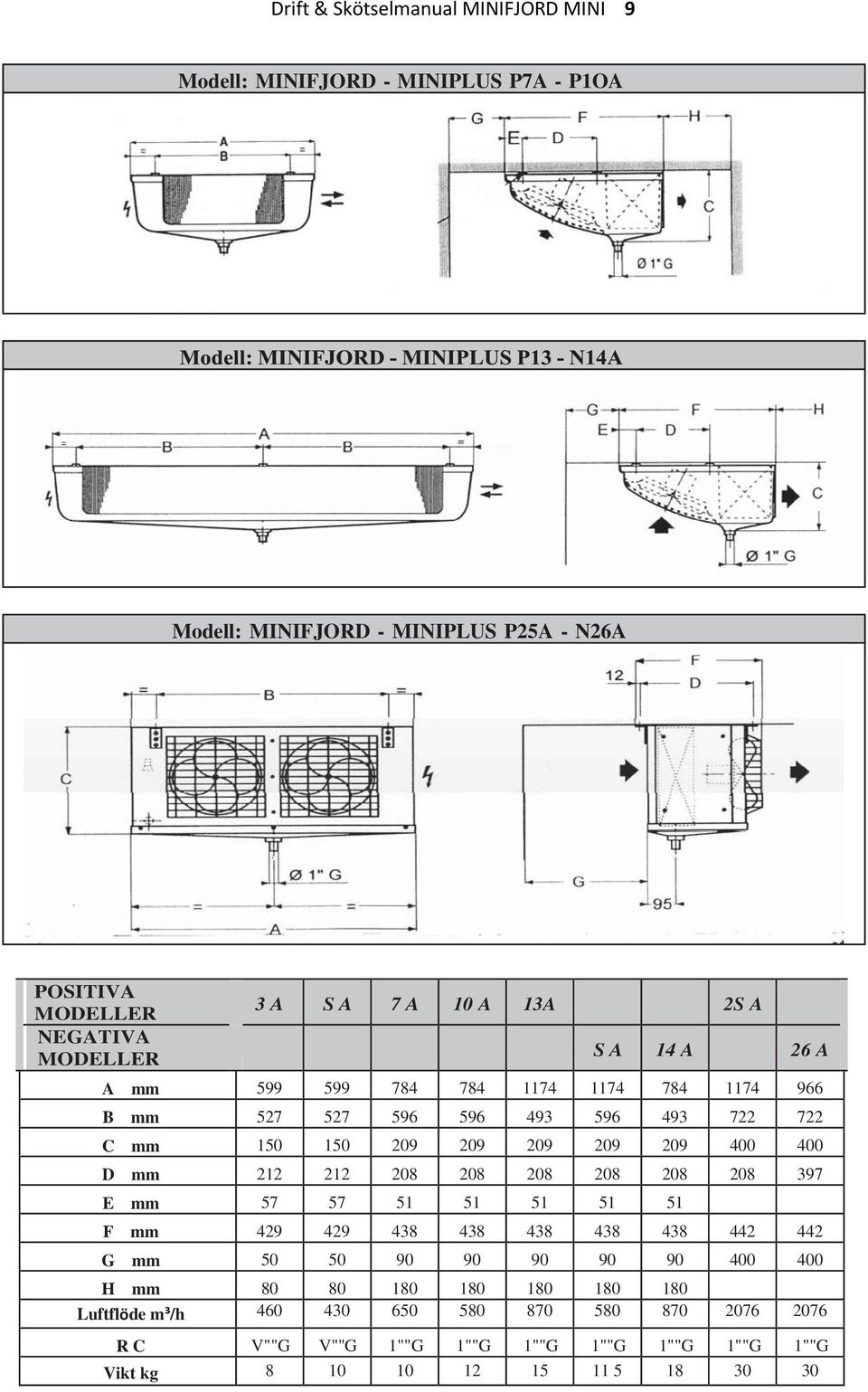

9 Drift & Skötselmanual MINIFJORD MINI 9 Modell: MINIFJORD - MINIPLUS P7A - P1OA Modell: MINIFJORD - MINIPLUS P25A - N26A POSITIVA 3 A S A 7 A 10 A 13A 2S A NEGATIVA S A 14 A 26 A A mm B mm C mm D mm E mm F mm G mm H mm Luftflöde m³/h R C V""G V""G 1""G 1""G 1""G 1""G 1""G 1""G 1""G Vikt kg

10 Drift & Skötselmanual MINIFJORD MINI 10 DATA FÖR KYLAGGREGAT Kylaggregat POSITIVA 3 A S A 7 A 1O A 13A 2S A NEGATIVA S A 14 A 26 A Version 230V/1 230V/1 230V/1 230V/1 400V 230V/1 230V/1 400V 400V Eleffekt max (W) Max ström (A) TEKNISKA DATA FÖRÅNGARE POSITIVA NEGATIVA 3 A S A 7 A to A t3a 2S A S A 14 A 26 A Fläktar (antal - ø - mm) 2X200 2X200 2X200 2X200 3X200 2X200 3X200 2X300 2X300 Spänning (V) 230V/1 230V/1 230V/1 230V/1 230V/1 230V/1 230V/1 230V/1 230V/1 Eleffekt max (W) Max ström (A) Elvärme antal 3 6 Elvärme total effekt (W) I.max. (230V/1)(A) I.max. (400V)(A) 4.5 FYLLNINGSMÄNGD R404A POSITIVA NEGATIVA Kylaggregat (g) 3 A S A 7 A 10 A 13A 2S A S A 14 A 26 A

11 Drift & Skötselmanual MINIFJORD MINI 11 KÖLDMEDIEKRETS 9 LP HP Kylaggregat 1. Kompressor 2. Kondensor 3. Kondensorfläkt 4. Torkfilter 5. Synglas 6. Servicebentil 7. Expansionsventil 8. Förångare 9. MP MASTERLOG IV 10. Förångarfläkt 11. Vätskeavskiljare (option) 12. Magnetventil (option P3, 5, 7, 10, 13 - N8, 14) 13. HP pressostat (option P7,10,13,25 -N14,26) 14. LP pressostat (option) 15. Rördragning utförs av installatör 16. Sensor för omgivande luft 17. Avfrostningsgivare för Minifjord - Miniplus samt aggregat med elavfrostningstillval. Rekommenderade rördimensioner POSITIVA NEGATIVA 3 A 5 A 7 A 10 A 13A 25 A S A 14 A 26 A Lågtryck 3/8' 3/8' 1/2' 1/2' 1/2' 1/2' 1/2' 5/8' 5/8' Högtryck 1/4' 1/4' 1/4' 1/4' 1/4' 1/4' 1/4' 3/8' 3/8'

12 Drift & Skötselmanual MINIFJORD MINI 12 INSTALLATIONSLOGG Företag: Tekniker: Kompressor Datum Sugtryck Suggastemperatur C Utg. tryck Temperatur utgående tryck C Ström (u, v, w) A Spänning V Utlösningstryck HP-brytare Utlösningstryck LP-brytare Kontroll vevhusvärme Oljenivå (full ¾ ½ ¼) Inkommande lufttemperatur till kondensor C Utgående lufttemperatur från kondensor C Kondensor Köldmediekrets El Inkommande ström motor 1 (u, v, w) Inkommande ström motor 2 (u, v, w) Inkommande ström motor 3 (u, v, w) Inkommande ström motor 4 (u, v, w) Starttryck för fläktpressostat / P Åtdragning av skruvar Kontroll batterier smuts/rengöring Kontroll av luftfuktighet Kontroll av pump down Kontroll dräneringsslangar Täthet Kontroll anslutningar Kontroll av el-komponenter A A A A Vi förbehåller oss rätten att utan avisering ändra och korrigera uppgifterna. TPi Klimatimport AB, Runstensvägen 5, Järfälla, Tel info@tpiab.com
