1 Beskrivning avseende VVS & KYL MALMÖ STADSTADSFASTIGHETER

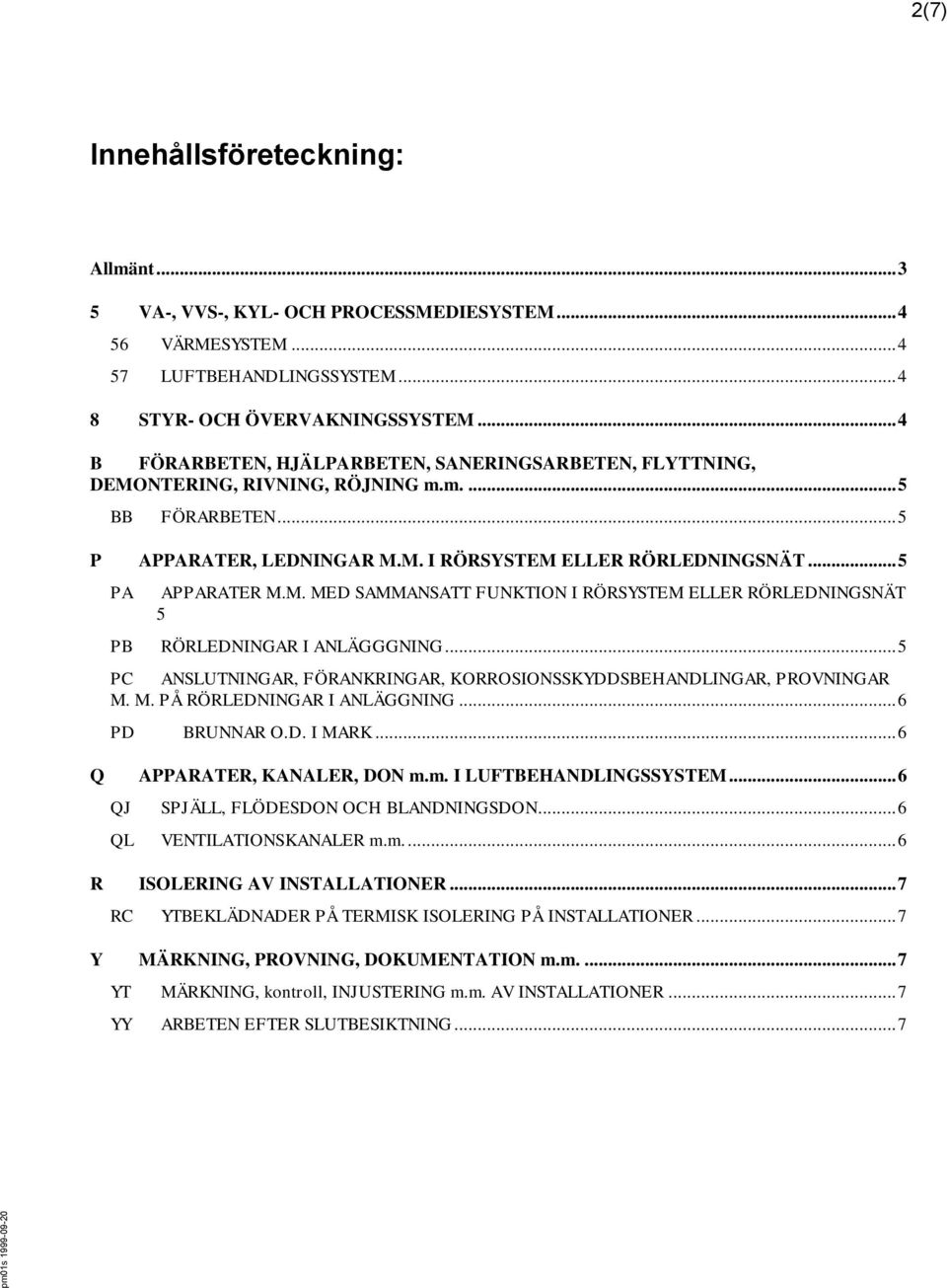

2 2(7) Innehållsföreteckning: Allmänt VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM VÄRMESYSTEM LUFTBEHANDLINGSSYSTEM STYR- OCH ÖVERVAKNINGSSYSTEM... 4 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING m.m BB FÖRARBETEN... 5 P APPARATER, LEDNINGAR M.M. I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT... 5 PA APPARATER M.M. MED SAMMANSATT FUNKTION I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 5 PB RÖRLEDNINGAR I ANLÄGGGNING... 5 PC ANSLUTNINGAR, FÖRANKRINGAR, KORROSIONSSKYDDSBEHANDLINGAR, PROVNINGAR M. M. PÅ RÖRLEDNINGAR I ANLÄGGNING... 6 PD BRUNNAR O.D. I MARK... 6 Q APPARATER, KANALER, DON m.m. I LUFTBEHANDLINGSSYSTEM... 6 QJ SPJÄLL, FLÖDESDON OCH BLANDNINGSDON... 6 QL VENTILATIONSKANALER m.m R ISOLERING AV INSTALLATIONER... 7 RC YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ INSTALLATIONER... 7 Y MÄRKNING, PROVNING, DOKUMENTATION m.m YT MÄRKNING, kontroll, INJUSTERING m.m. AV INSTALLATIONER... 7 YY ARBETEN EFTER SLUTBESIKTNING... 7

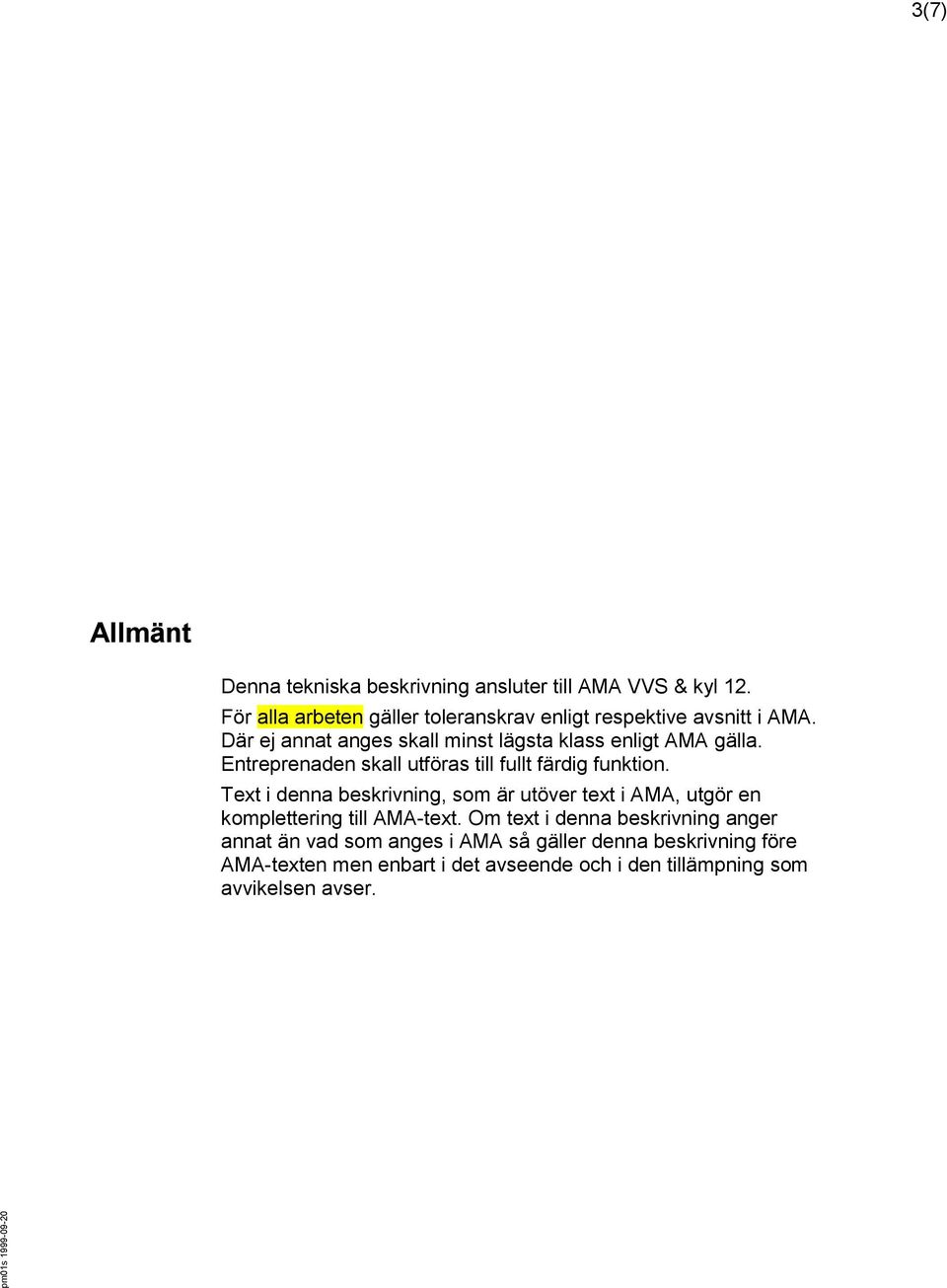

3 3(7) Allmänt Denna tekniska beskrivning ansluter till AMA VVS & kyl 12. För alla arbeten gäller toleranskrav enligt respektive avsnitt i AMA. Där ej annat anges skall minst lägsta klass enligt AMA gälla. Entreprenaden skall utföras till fullt färdig funktion. Text i denna beskrivning, som är utöver text i AMA, utgör en komplettering till AMA-text. Om text i denna beskrivning anger annat än vad som anges i AMA så gäller denna beskrivning före AMA-texten men enbart i det avseende och i den tillämpning som avvikelsen avser.

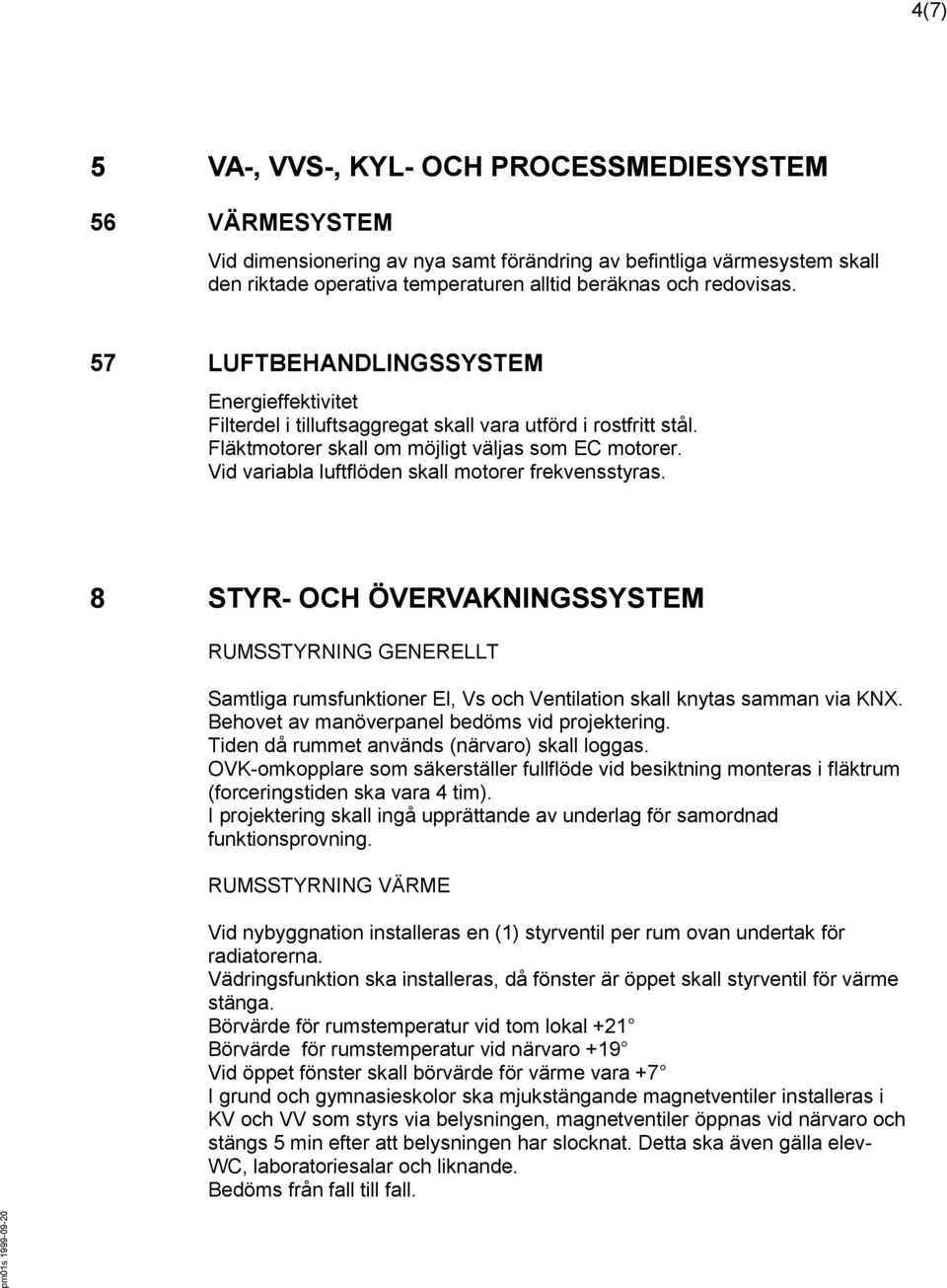

4 4(7) 5 VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM 56 VÄRMESYSTEM Vid dimensionering av nya samt förändring av befintliga värmesystem skall den riktade operativa temperaturen alltid beräknas och redovisas. 57 LUFTBEHANDLINGSSYSTEM Energieffektivitet Filterdel i tilluftsaggregat skall vara utförd i rostfritt stål. Fläktmotorer skall om möjligt väljas som EC motorer. Vid variabla luftflöden skall motorer frekvensstyras. 8 STYR- OCH ÖVERVAKNINGSSYSTEM RUMSSTYRNING GENERELLT Samtliga rumsfunktioner El, Vs och Ventilation skall knytas samman via KNX. Behovet av manöverpanel bedöms vid projektering. Tiden då rummet används (närvaro) skall loggas. OVK-omkopplare som säkerställer fullflöde vid besiktning monteras i fläktrum (forceringstiden ska vara 4 tim). I projektering skall ingå upprättande av underlag för samordnad funktionsprovning. RUMSSTYRNING VÄRME Vid nybyggnation installeras en (1) styrventil per rum ovan undertak för radiatorerna. Vädringsfunktion ska installeras, då fönster är öppet skall styrventil för värme stänga. Börvärde för rumstemperatur vid tom lokal +21 Börvärde för rumstemperatur vid närvaro +19 Vid öppet fönster skall börvärde för värme vara +7 I grund och gymnasieskolor ska mjukstängande magnetventiler installeras i KV och VV som styrs via belysningen, magnetventiler öppnas vid närvaro och stängs 5 min efter att belysningen har slocknat. Detta ska även gälla elev- WC, laboratoriesalar och liknande. Bedöms från fall till fall.

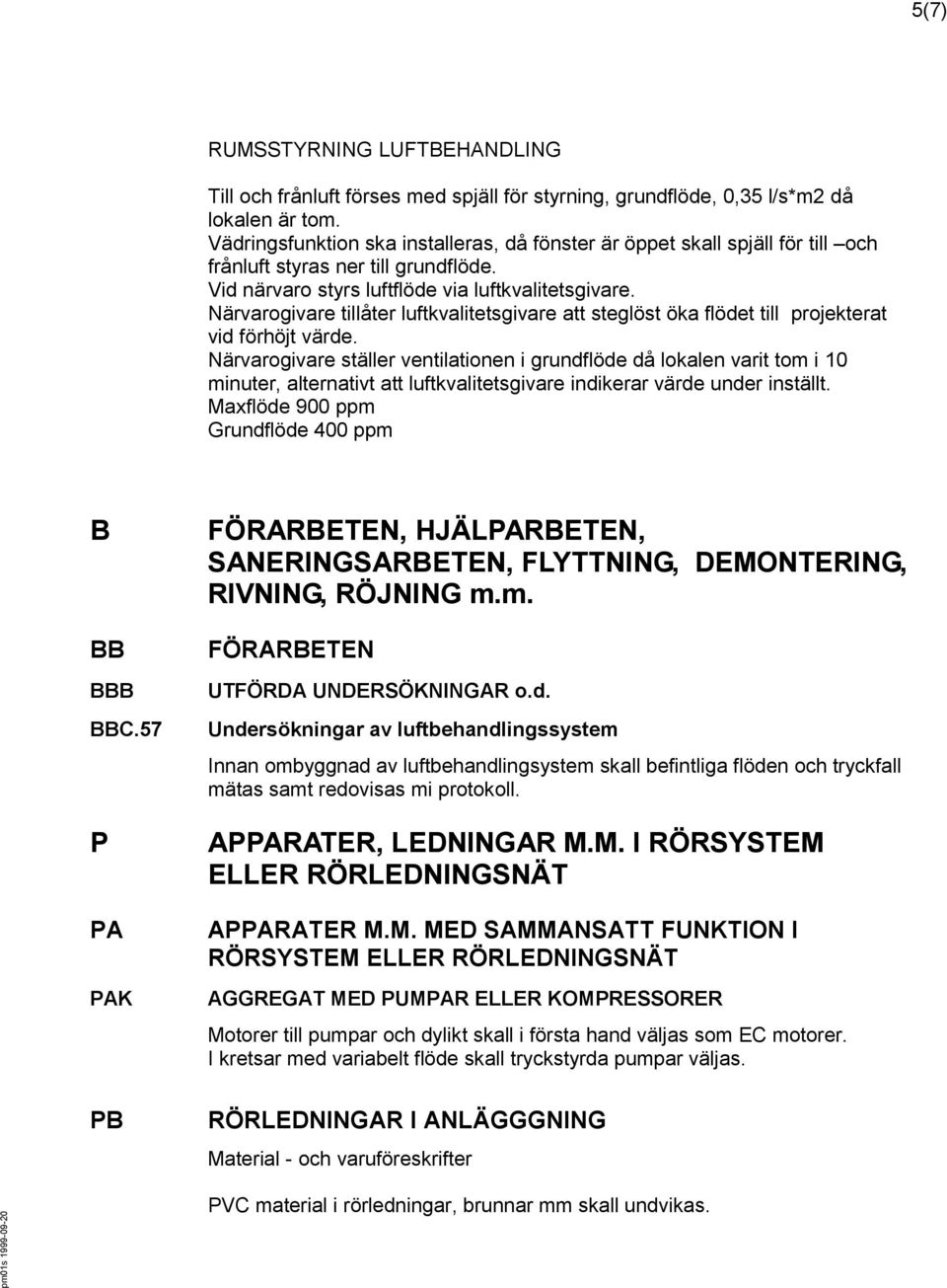

5 5(7) RUMSSTYRNING LUFTBEHANDLING Till och frånluft förses med spjäll för styrning, grundflöde, 0,35 l/s*m2 då lokalen är tom. Vädringsfunktion ska installeras, då fönster är öppet skall spjäll för till och frånluft styras ner till grundflöde. Vid närvaro styrs luftflöde via luftkvalitetsgivare. Närvarogivare tillåter luftkvalitetsgivare att steglöst öka flödet till projekterat vid förhöjt värde. Närvarogivare ställer ventilationen i grundflöde då lokalen varit tom i 10 minuter, alternativt att luftkvalitetsgivare indikerar värde under inställt. Maxflöde 900 ppm Grundflöde 400 ppm B BB BBB BBC.57 P PA PAK PB FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING m.m. FÖRARBETEN UTFÖRDA UNDERSÖKNINGAR o.d. Undersökningar av luftbehandlingssystem Innan ombyggnad av luftbehandlingsystem skall befintliga flöden och tryckfall mätas samt redovisas mi protokoll. APPARATER, LEDNINGAR M.M. I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT APPARATER M.M. MED SAMMANSATT FUNKTION I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT AGGREGAT MED PUMPAR ELLER KOMPRESSORER Motorer till pumpar och dylikt skall i första hand väljas som EC motorer. I kretsar med variabelt flöde skall tryckstyrda pumpar väljas. RÖRLEDNINGAR I ANLÄGGGNING Material - och varuföreskrifter PVC material i rörledningar, brunnar mm skall undvikas.

6 6(7) PC ANSLUTNINGAR, FÖRANKRINGAR, KORROSIONSSKYDDSBEHANDLINGAR, PROVNINGAR M. M. PÅ RÖRLEDNINGAR I ANLÄGGNING PCE INSPEKTION AV RÖRLEDNINGAR I ANLÄGGNING Dagvatten och avloppsledningar skall filmas före samt efter ombyggnad av anläggning. Filmerna överlämnas till beställarens kontrollant. PD PDF PDF.3 BRUNNAR O.D. I MARK AVSKILJNINGSBRUNNAR Fettavskiljare Vid nyinstallation samt vid arbete med fettavskiljare skall råttspärr typ TJ-brunnen eller likvärdig installeras. Q QJ QJB QL APPARATER, KANALER, DON m.m. I LUFTBEHANDLINGSSYSTEM SPJÄLL, FLÖDESDON OCH BLANDNINGSDON LUFTSPJÄLL VENTILATIONSKANALER m.m. QJB.12 QLC QLC.2 Vridspjäll med perforerat blad I rumstyrningsystem skall vridspjäll med perforerat blad användas. VENTILATIONSKANALER AV ICKE-METALLISKT MATERIAL Kanaler av textilmaterial Textildon skall ej användas.

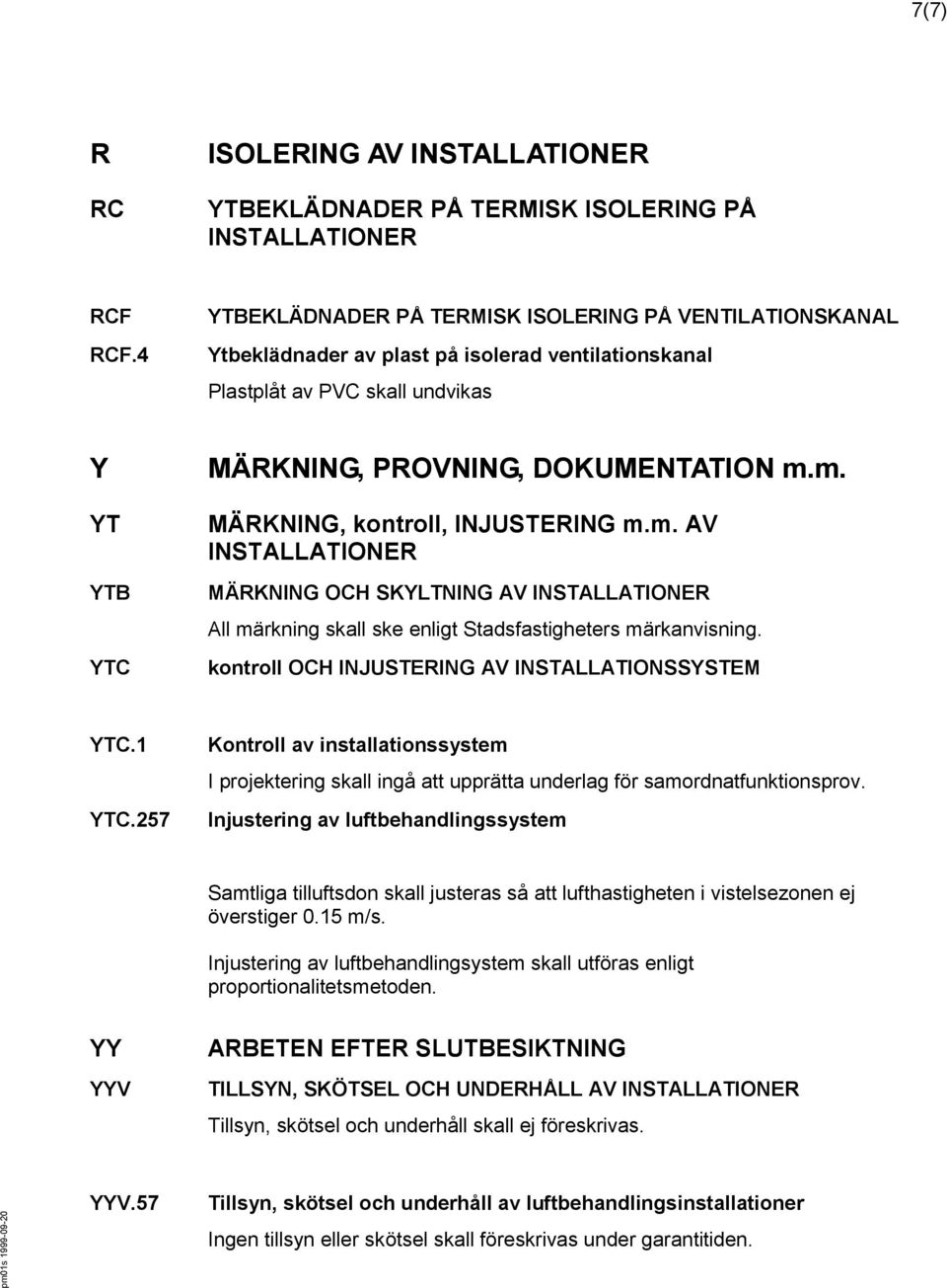

7 7(7) R RC ISOLERING AV INSTALLATIONER YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ INSTALLATIONER RCF RCF.4 YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ VENTILATIONSKANAL Ytbeklädnader av plast på isolerad ventilationskanal Plastplåt av PVC skall undvikas Y YT YTB YTC MÄRKNING, PROVNING, DOKUMENTATION m.m. MÄRKNING, kontroll, INJUSTERING m.m. AV INSTALLATIONER MÄRKNING OCH SKYLTNING AV INSTALLATIONER All märkning skall ske enligt Stadsfastigheters märkanvisning. kontroll OCH INJUSTERING AV INSTALLATIONSSYSTEM YTC.1 YTC.257 Kontroll av installationssystem I projektering skall ingå att upprätta underlag för samordnatfunktionsprov. Injustering av luftbehandlingssystem Samtliga tilluftsdon skall justeras så att lufthastigheten i vistelsezonen ej överstiger 0.15 m/s. Injustering av luftbehandlingsystem skall utföras enligt proportionalitetsmetoden. YY YYV ARBETEN EFTER SLUTBESIKTNING TILLSYN, SKÖTSEL OCH UNDERHÅLL AV INSTALLATIONER Tillsyn, skötsel och underhåll skall ej föreskrivas. YYV.57 Tillsyn, skötsel och underhåll av luftbehandlingsinstallationer Ingen tillsyn eller skötsel skall föreskrivas under garantitiden.
