1 Diarienummer 6.4 TEKNISK BESKRIVNING Utbyte av gatubelysning i Ödeshögs tätort Beställare Ödeshögs kommun Ödeshög Org.nr: Datum: FÖRFRÅGNINGSUNDERLAG

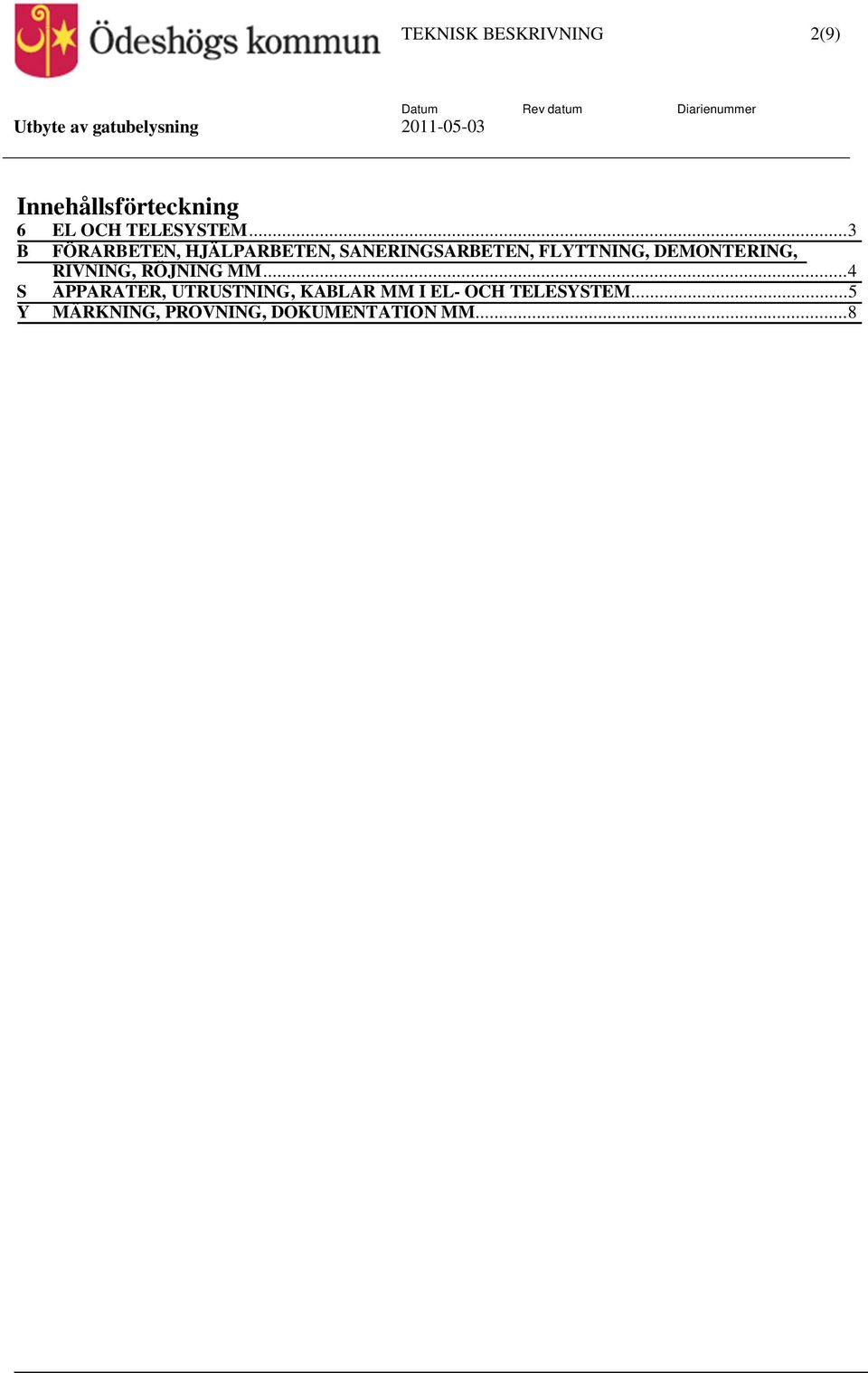

2 TEKNISK BESKRIVNING 2(9) Innehållsförteckning 6 EL OCH TELESYSTEM... 3 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM... 4 S APPARATER, UTRUSTNING, KABLAR MM I EL- OCH TELESYSTEM... 5 Y MÄRKNING, PROVNING, DOKUMENTATION MM... 8

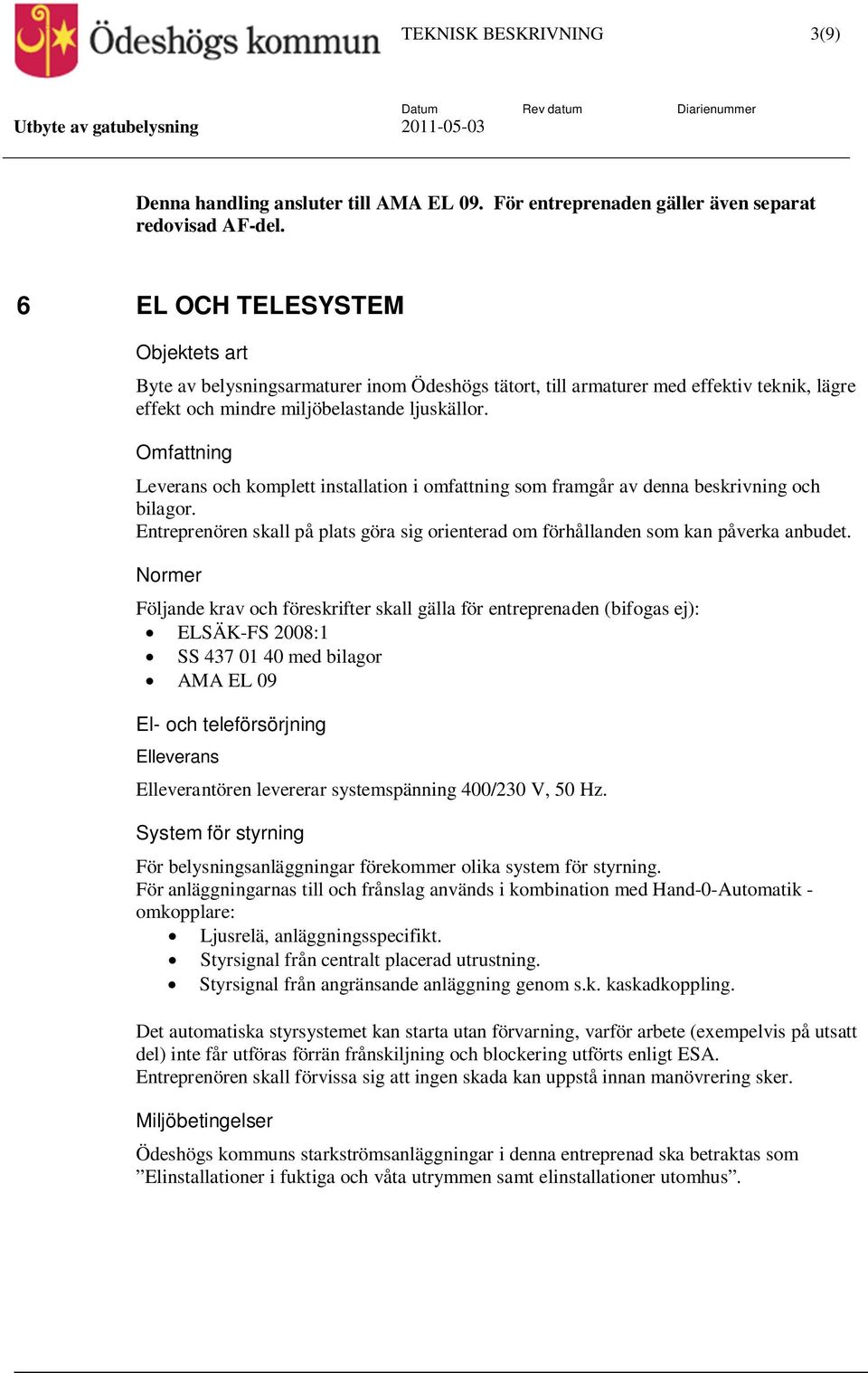

3 TEKNISK BESKRIVNING 3(9) Denna handling ansluter till AMA EL 09. För entreprenaden gäller även separat redovisad AF-del. 6 EL OCH TELESYSTEM Objektets art Byte av belysningsarmaturer inom Ödeshögs tätort, till armaturer med effektiv teknik, lägre effekt och mindre miljöbelastande ljuskällor. Leverans och komplett installation i omfattning som framgår av denna beskrivning och bilagor. Entreprenören skall på plats göra sig orienterad om förhållanden som kan påverka anbudet. Normer Följande krav och föreskrifter skall gälla för entreprenaden (bifogas ej): ELSÄK-FS 2008:1 SS med bilagor AMA EL 09 El- och teleförsörjning Elleverans Elleverantören levererar systemspänning 400/230 V, 50 Hz. System för styrning För belysningsanläggningar förekommer olika system för styrning. För anläggningarnas till och frånslag används i kombination med Hand-0-Automatik - omkopplare: Ljusrelä, anläggningsspecifikt. Styrsignal från centralt placerad utrustning. Styrsignal från angränsande anläggning genom s.k. kaskadkoppling. Det automatiska styrsystemet kan starta utan förvarning, varför arbete (exempelvis på utsatt del) inte får utföras förrän frånskiljning och blockering utförts enligt ESA. Entreprenören skall förvissa sig att ingen skada kan uppstå innan manövrering sker. Miljöbetingelser Ödeshögs kommuns starkströmsanläggningar i denna entreprenad ska betraktas som Elinstallationer i fuktiga och våta utrymmen samt elinstallationer utomhus.

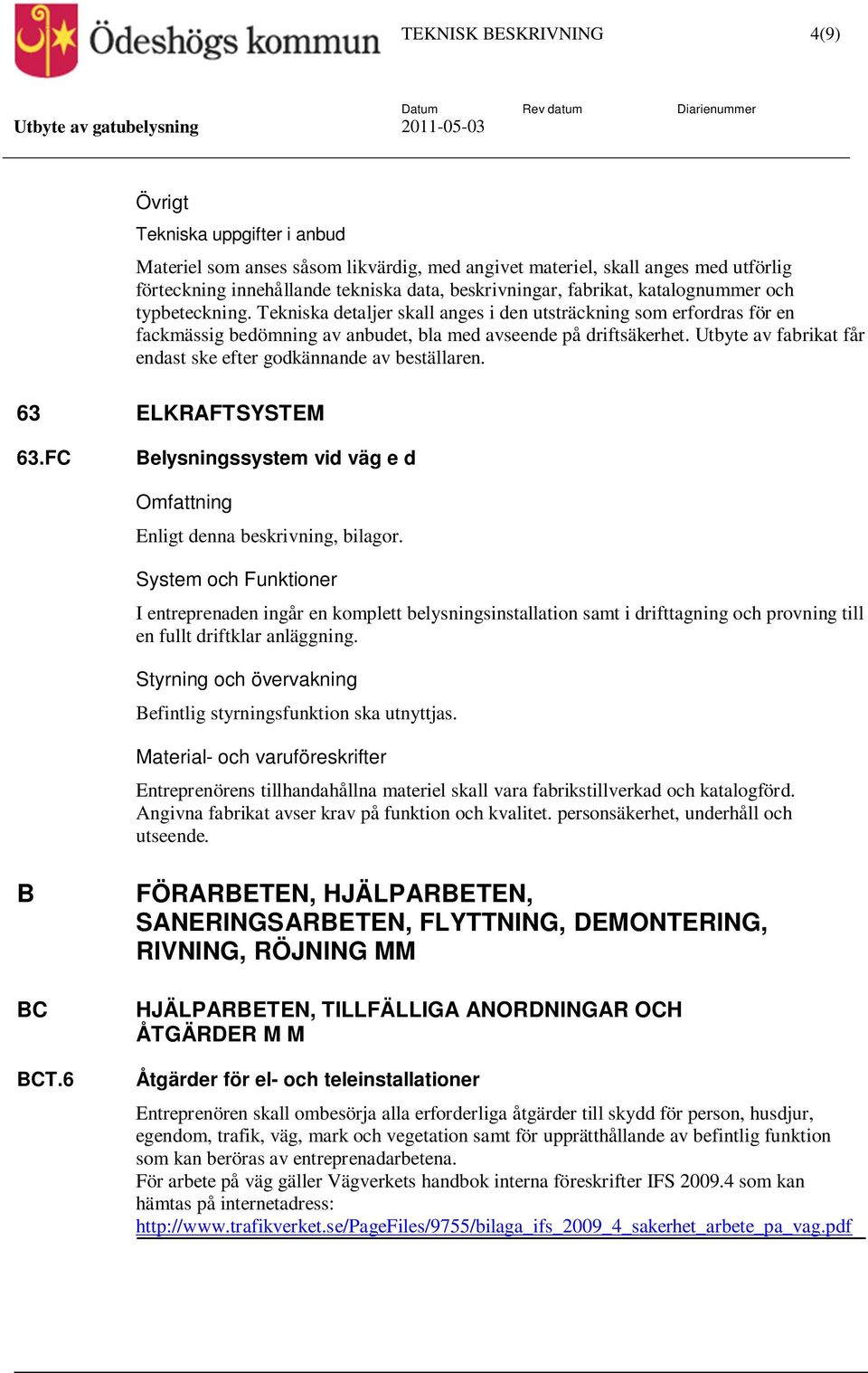

4 TEKNISK BESKRIVNING 4(9) Övrigt Tekniska uppgifter i anbud Materiel som anses såsom likvärdig, med angivet materiel, skall anges med utförlig förteckning innehållande tekniska data, beskrivningar, fabrikat, katalognummer och typbeteckning. Tekniska detaljer skall anges i den utsträckning som erfordras för en fackmässig bedömning av anbudet, bla med avseende på driftsäkerhet. Utbyte av fabrikat får endast ske efter godkännande av beställaren. 63 ELKRAFTSYSTEM 63.FC Belysningssystem vid väg e d Enligt denna beskrivning, bilagor. System och Funktioner I entreprenaden ingår en komplett belysningsinstallation samt i drifttagning och provning till en fullt driftklar anläggning. Styrning och övervakning Befintlig styrningsfunktion ska utnyttjas. Material- och varuföreskrifter Entreprenörens tillhandahållna materiel skall vara fabrikstillverkad och katalogförd. Angivna fabrikat avser krav på funktion och kvalitet. personsäkerhet, underhåll och utseende. B BC BCT.6 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M Åtgärder för el- och teleinstallationer Entreprenören skall ombesörja alla erforderliga åtgärder till skydd för person, husdjur, egendom, trafik, väg, mark och vegetation samt för upprätthållande av befintlig funktion som kan beröras av entreprenadarbetena. För arbete på väg gäller Vägverkets handbok interna föreskrifter IFS som kan hämtas på internetadress:

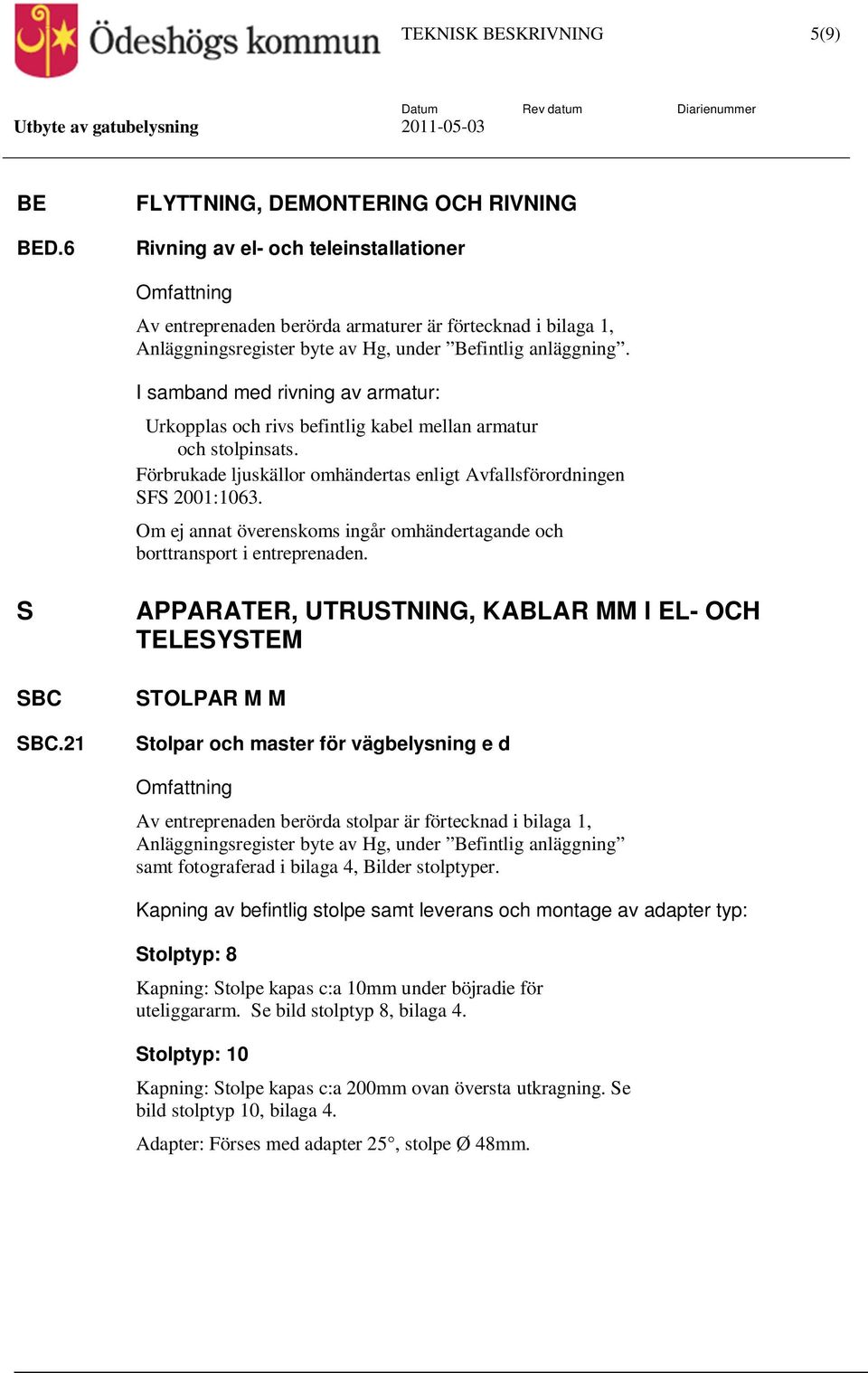

5 TEKNISK BESKRIVNING 5(9) BE BED.6 FLYTTNING, DEMONTERING OCH RIVNING Rivning av el- och teleinstallationer Av entreprenaden berörda armaturer är förtecknad i bilaga 1, Anläggningsregister byte av Hg, under Befintlig anläggning. I samband med rivning av armatur: Urkopplas och rivs befintlig kabel mellan armatur och stolpinsats. Förbrukade ljuskällor omhändertas enligt Avfallsförordningen SFS 2001:1063. Om ej annat överenskoms ingår omhändertagande och borttransport i entreprenaden. S SBC SBC.21 APPARATER, UTRUSTNING, KABLAR MM I EL- OCH TELESYSTEM STOLPAR M M Stolpar och master för vägbelysning e d Av entreprenaden berörda stolpar är förtecknad i bilaga 1, Anläggningsregister byte av Hg, under Befintlig anläggning samt fotograferad i bilaga 4, Bilder stolptyper. Kapning av befintlig stolpe samt leverans och montage av adapter typ: Stolptyp: 8 Kapning: Stolpe kapas c:a 10mm under böjradie för uteliggararm. Se bild stolptyp 8, bilaga 4. Stolptyp: 10 Kapning: Stolpe kapas c:a 200mm ovan översta utkragning. Se bild stolptyp 10, bilaga 4. Adapter: Förses med adapter 25, stolpe Ø 48mm.

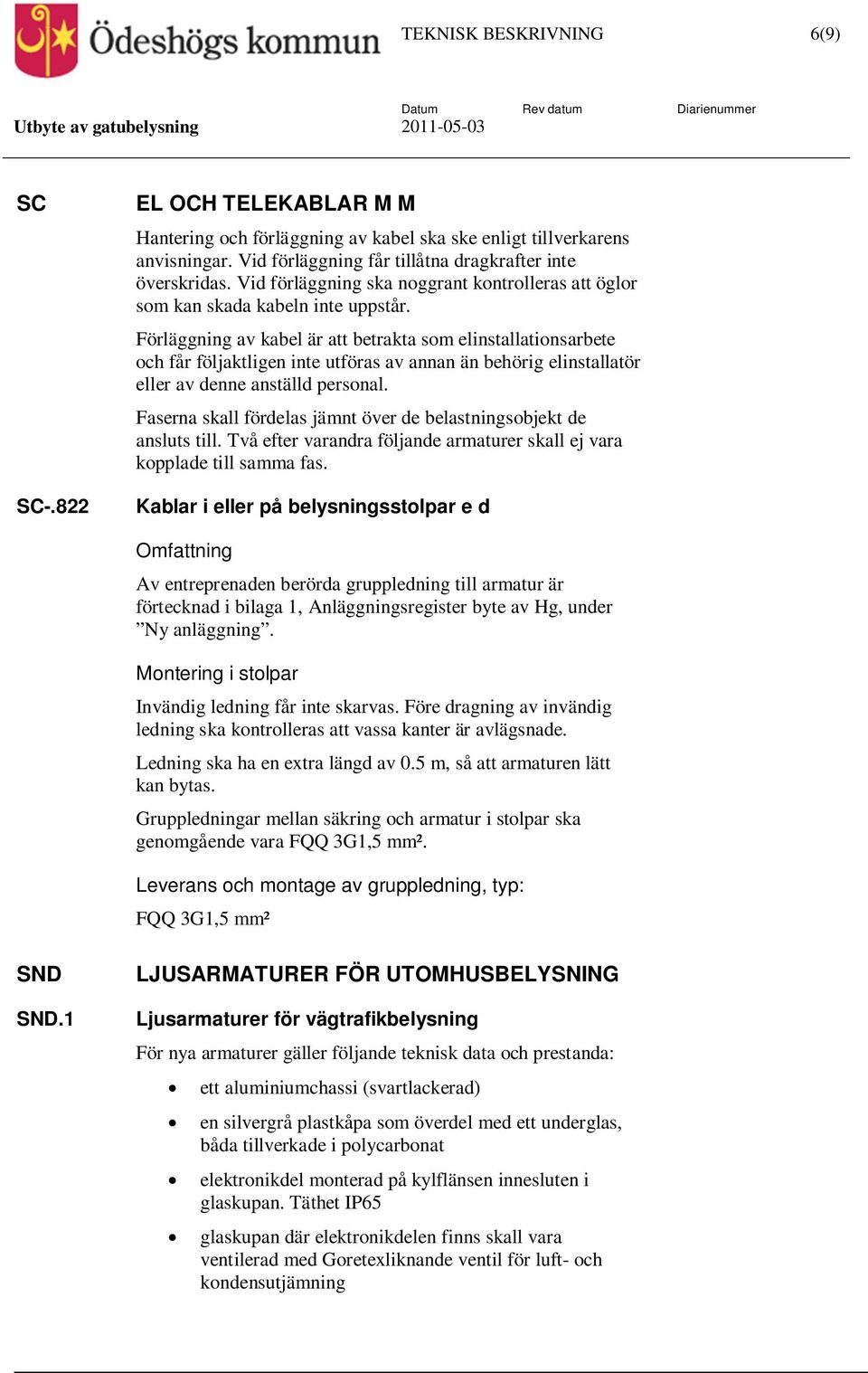

6 TEKNISK BESKRIVNING 6(9) SC SC-.822 EL OCH TELEKABLAR M M Hantering och förläggning av kabel ska ske enligt tillverkarens anvisningar. Vid förläggning får tillåtna dragkrafter inte överskridas. Vid förläggning ska noggrant kontrolleras att öglor som kan skada kabeln inte uppstår. Förläggning av kabel är att betrakta som elinstallationsarbete och får följaktligen inte utföras av annan än behörig elinstallatör eller av denne anställd personal. Faserna skall fördelas jämnt över de belastningsobjekt de ansluts till. Två efter varandra följande armaturer skall ej vara kopplade till samma fas. Kablar i eller på belysningsstolpar e d Av entreprenaden berörda gruppledning till armatur är förtecknad i bilaga 1, Anläggningsregister byte av Hg, under Ny anläggning. Montering i stolpar Invändig ledning får inte skarvas. Före dragning av invändig ledning ska kontrolleras att vassa kanter är avlägsnade. Ledning ska ha en extra längd av 0.5 m, så att armaturen lätt kan bytas. Gruppledningar mellan säkring och armatur i stolpar ska genomgående vara FQQ 3G1,5 mm². Leverans och montage av gruppledning, typ: FQQ 3G1,5 mm² SND SND.1 LJUSARMATURER FÖR UTOMHUSBELYSNING Ljusarmaturer för vägtrafikbelysning För nya armaturer gäller följande teknisk data och prestanda: ett aluminiumchassi (svartlackerad) en silvergrå plastkåpa som överdel med ett underglas, båda tillverkade i polycarbonat elektronikdel monterad på kylflänsen innesluten i glaskupan. Täthet IP65 glaskupan där elektronikdelen finns skall vara ventilerad med Goretexliknande ventil för luft- och kondensutjämning

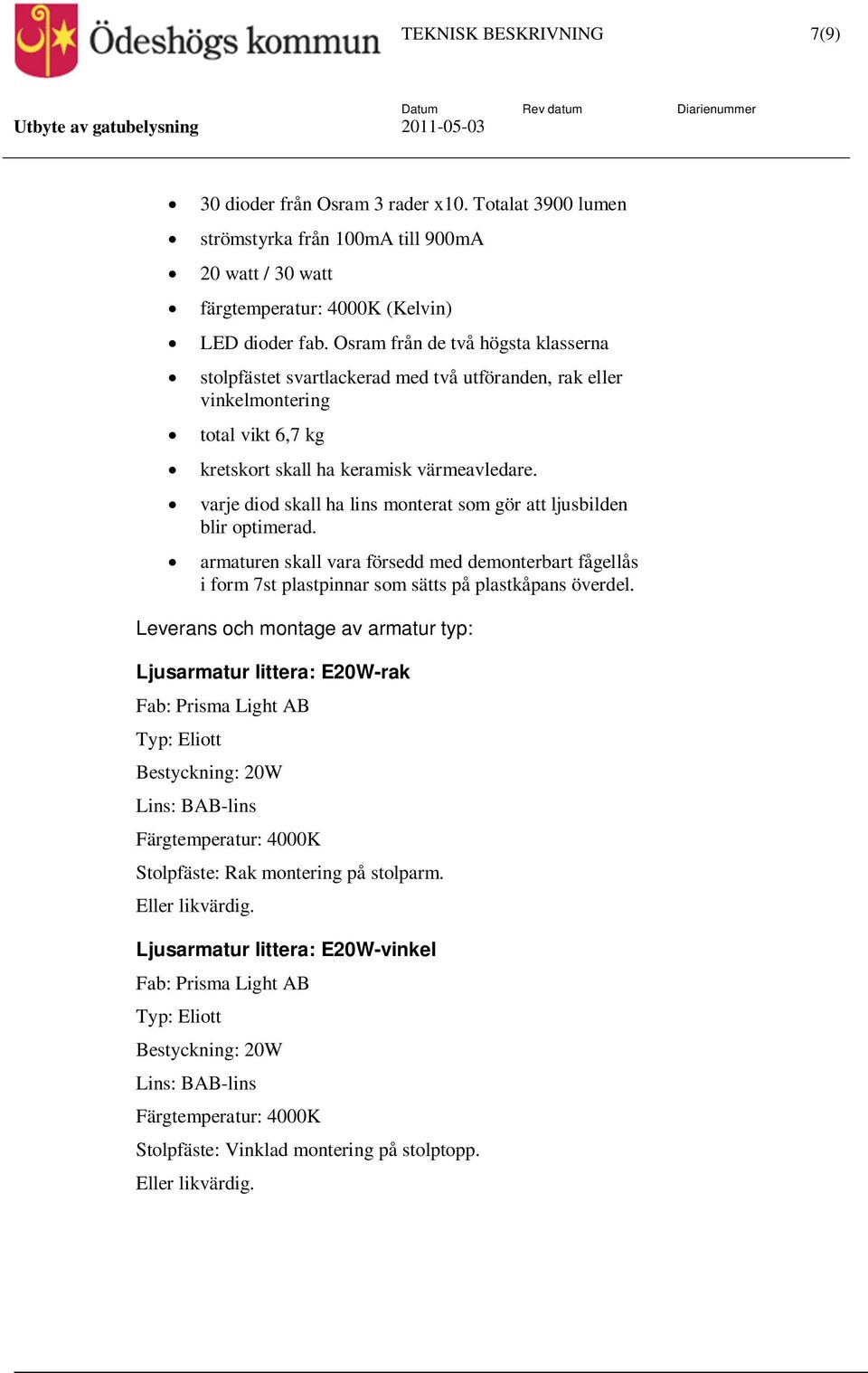

7 TEKNISK BESKRIVNING 7(9) 30 dioder från Osram 3 rader x10. Totalat 3900 lumen strömstyrka från 100mA till 900mA 20 watt / 30 watt färgtemperatur: 4000K (Kelvin) LED dioder fab. Osram från de två högsta klasserna stolpfästet svartlackerad med två utföranden, rak eller vinkelmontering total vikt 6,7 kg kretskort skall ha keramisk värmeavledare. varje diod skall ha lins monterat som gör att ljusbilden blir optimerad. armaturen skall vara försedd med demonterbart fågellås i form 7st plastpinnar som sätts på plastkåpans överdel. Leverans och montage av armatur typ: Ljusarmatur littera: E20W-rak Fab: Prisma Light AB Typ: Eliott Bestyckning: 20W Lins: BAB-lins Färgtemperatur: 4000K Stolpfäste: Rak montering på stolparm. Eller likvärdig. Ljusarmatur littera: E20W-vinkel Fab: Prisma Light AB Typ: Eliott Bestyckning: 20W Lins: BAB-lins Färgtemperatur: 4000K Stolpfäste: Vinklad montering på stolptopp. Eller likvärdig.

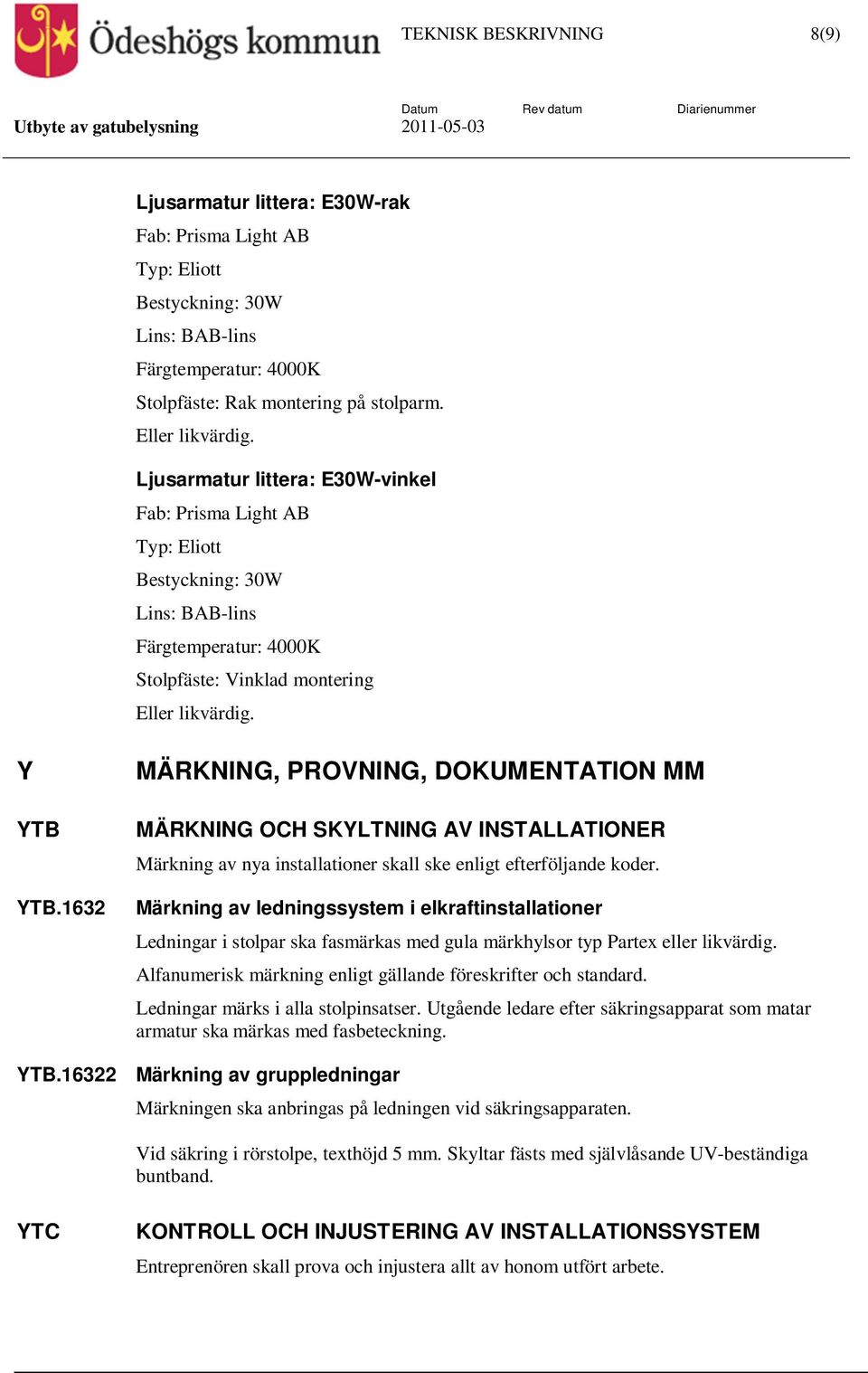

8 TEKNISK BESKRIVNING 8(9) Ljusarmatur littera: E30W-rak Fab: Prisma Light AB Typ: Eliott Bestyckning: 30W Lins: BAB-lins Färgtemperatur: 4000K Stolpfäste: Rak montering på stolparm. Eller likvärdig. Ljusarmatur littera: E30W-vinkel Fab: Prisma Light AB Typ: Eliott Bestyckning: 30W Lins: BAB-lins Färgtemperatur: 4000K Stolpfäste: Vinklad montering Eller likvärdig. Y YTB YTB.1632 MÄRKNING, PROVNING, DOKUMENTATION MM MÄRKNING OCH SKYLTNING AV INSTALLATIONER Märkning av nya installationer skall ske enligt efterföljande koder. Märkning av ledningssystem i elkraftinstallationer Ledningar i stolpar ska fasmärkas med gula märkhylsor typ Partex eller likvärdig. Alfanumerisk märkning enligt gällande föreskrifter och standard. Ledningar märks i alla stolpinsatser. Utgående ledare efter säkringsapparat som matar armatur ska märkas med fasbeteckning. YTB Märkning av gruppledningar Märkningen ska anbringas på ledningen vid säkringsapparaten. Vid säkring i rörstolpe, texthöjd 5 mm. Skyltar fästs med självlåsande UV-beständiga buntband. YTC KONTROLL OCH INJUSTERING AV INSTALLATIONSSYSTEM Entreprenören skall prova och injustera allt av honom utfört arbete.

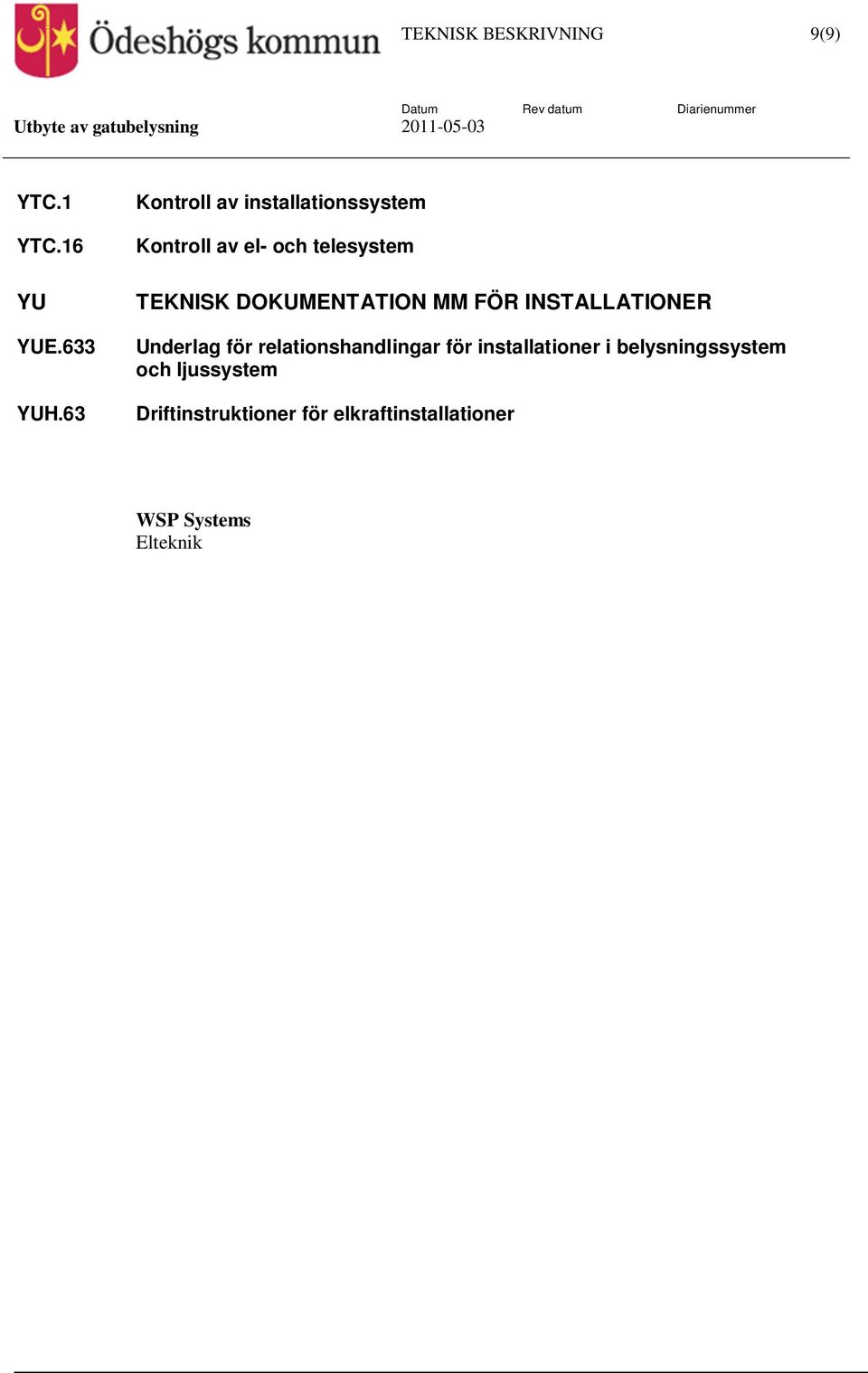

9 TEKNISK BESKRIVNING 9(9) YTC.1 YTC.16 YU YUE.633 YUH.63 Kontroll av installationssystem Kontroll av el- och telesystem TEKNISK DOKUMENTATION MM FÖR INSTALLATIONER Underlag för relationshandlingar för installationer i belysningssystem och ljussystem Driftinstruktioner för elkraftinstallationer WSP Systems Elteknik
