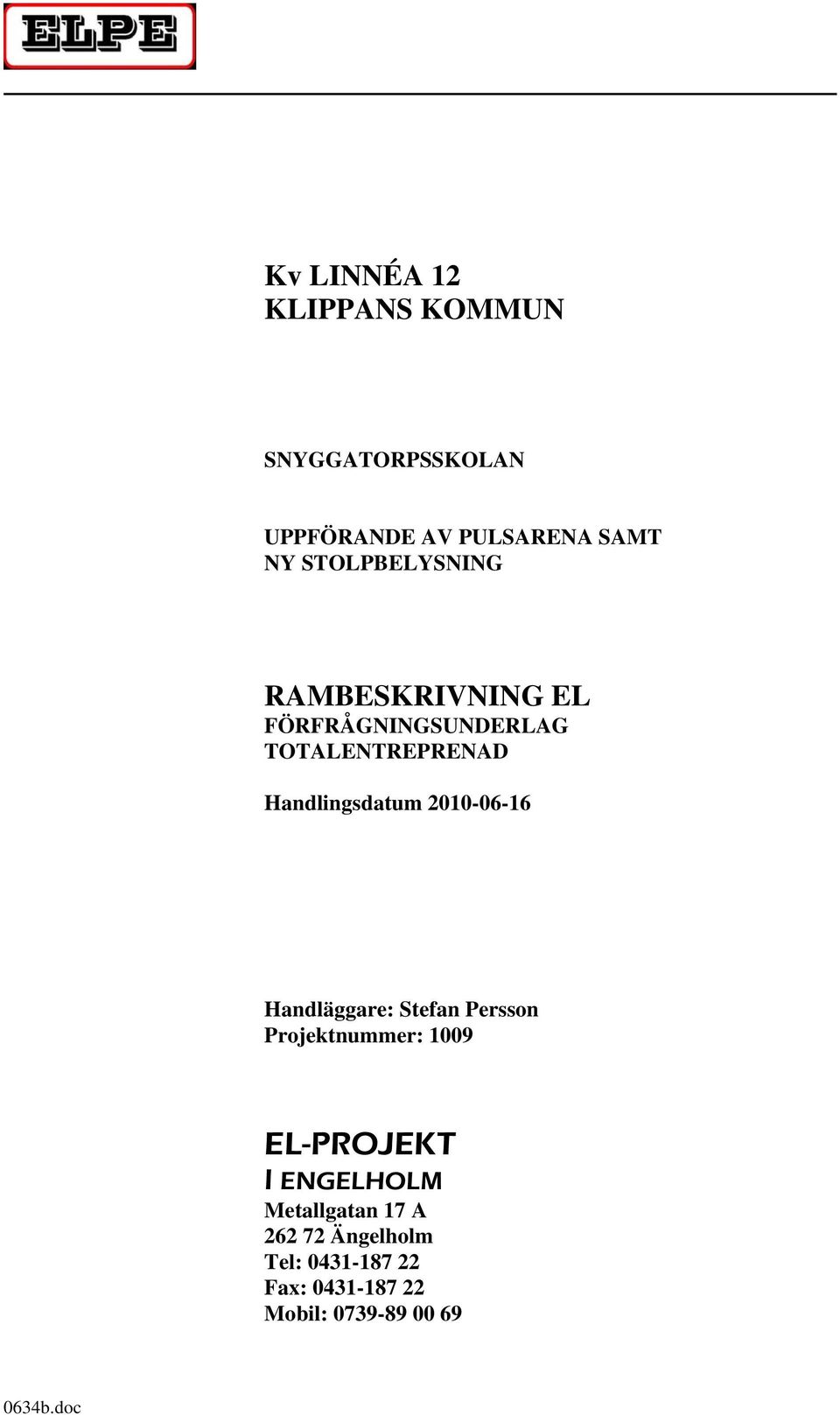

1 Kv LINNÉA 12 KLIPPANS KOMMUN SNYGGATORPSSKOLAN UPPFÖRANDE AV PULSARENA SAMT NY STOLPBELYSNING RAMBESKRIVNING EL FÖRFRÅGNINGSUNDERLAG TOTALENTREPRENAD Handlingsdatum Handläggare: Stefan Persson Projektnummer: 1009 EL-PROJEKT I ENGELHOLM Metallgatan 17 A Ängelholm Tel: Fax: Mobil: b.doc

2 2(12) INNEHÅLLSFÖRTECKNING 6 Elanläggningar Sid. 3 Centralutrustningar Sid 5 Kanalisation Sid 5 Ledningssystem Sid 5 BEC Demontering Sid 6 Platsutrustningar Sid 6 63 Elkraftsystem Sid 7 63.F Belysningssystem Sid 7 SNT Belysningsmateriel Sid 8 Y Märkning, provning mm Sid 9 YU Teknisk dokumentation Sid 10 YUD Relationshandlingar för installationer Sid 10 YUP Information till driftoch underhållspersonal. Sid 12

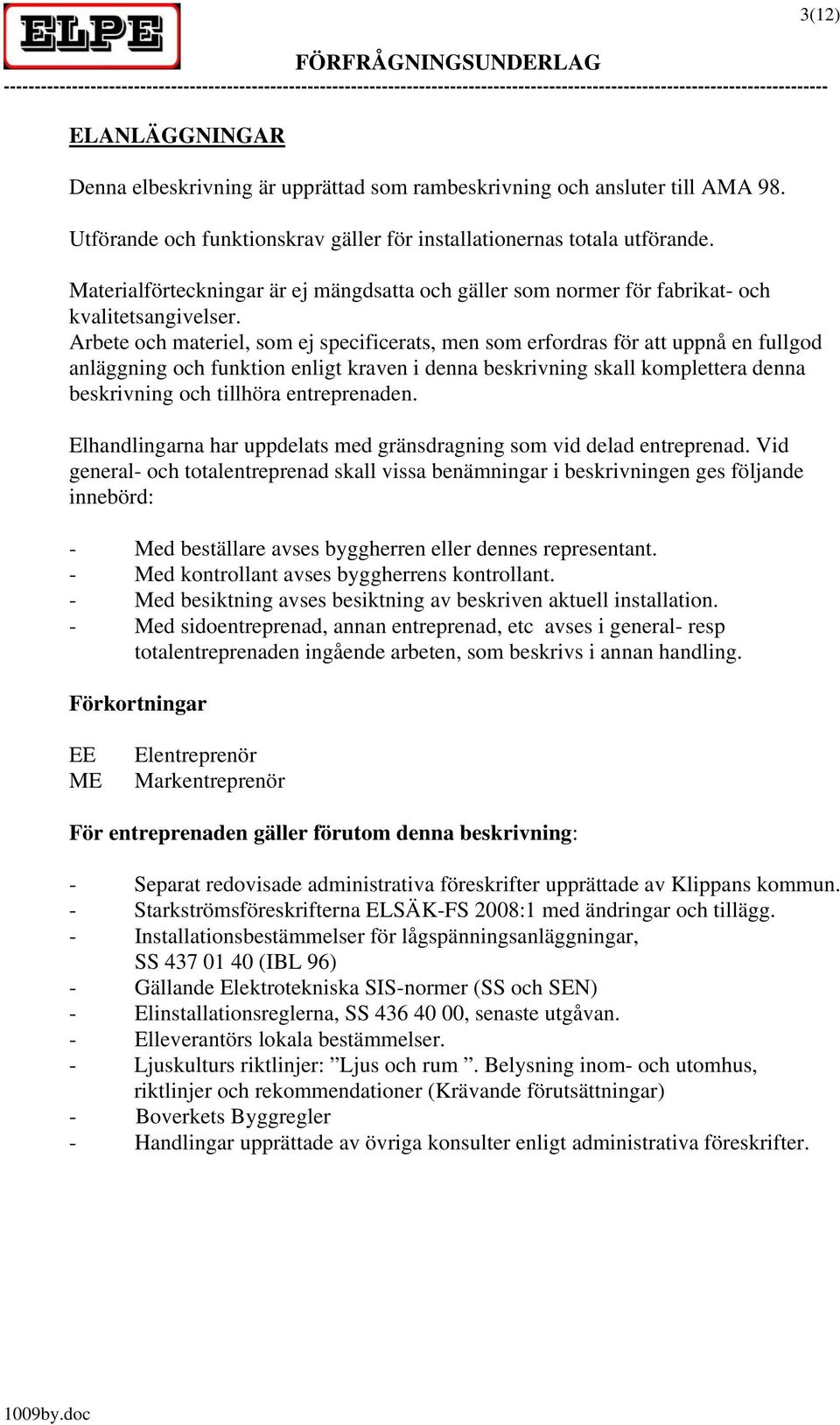

3 ELANLÄGGNINGAR Denna elbeskrivning är upprättad som rambeskrivning och ansluter till AMA 98. Utförande och funktionskrav gäller för installationernas totala utförande. Materialförteckningar är ej mängdsatta och gäller som normer för fabrikat- och kvalitetsangivelser. Arbete och materiel, som ej specificerats, men som erfordras för att uppnå en fullgod anläggning och funktion enligt kraven i denna beskrivning skall komplettera denna beskrivning och tillhöra entreprenaden. Elhandlingarna har uppdelats med gränsdragning som vid delad entreprenad. Vid general- och totalentreprenad skall vissa benämningar i beskrivningen ges följande innebörd: - Med beställare avses byggherren eller dennes representant. - Med kontrollant avses byggherrens kontrollant. - Med besiktning avses besiktning av beskriven aktuell installation. - Med sidoentreprenad, annan entreprenad, etc avses i general- resp totalentreprenaden ingående arbeten, som beskrivs i annan handling. Förkortningar 3(12) EE ME Elentreprenör Markentreprenör För entreprenaden gäller förutom denna beskrivning: - Separat redovisade administrativa föreskrifter upprättade av Klippans kommun. - Starkströmsföreskrifterna ELSÄK-FS 2008:1 med ändringar och tillägg. - Installationsbestämmelser för lågspänningsanläggningar, SS (IBL 96) - Gällande Elektrotekniska SIS-normer (SS och SEN) - Elinstallationsreglerna, SS , senaste utgåvan. - Elleverantörs lokala bestämmelser. - Ljuskulturs riktlinjer: Ljus och rum. Belysning inom- och utomhus, riktlinjer och rekommendationer (Krävande förutsättningar) - Boverkets Byggregler - Handlingar upprättade av övriga konsulter enligt administrativa föreskrifter.

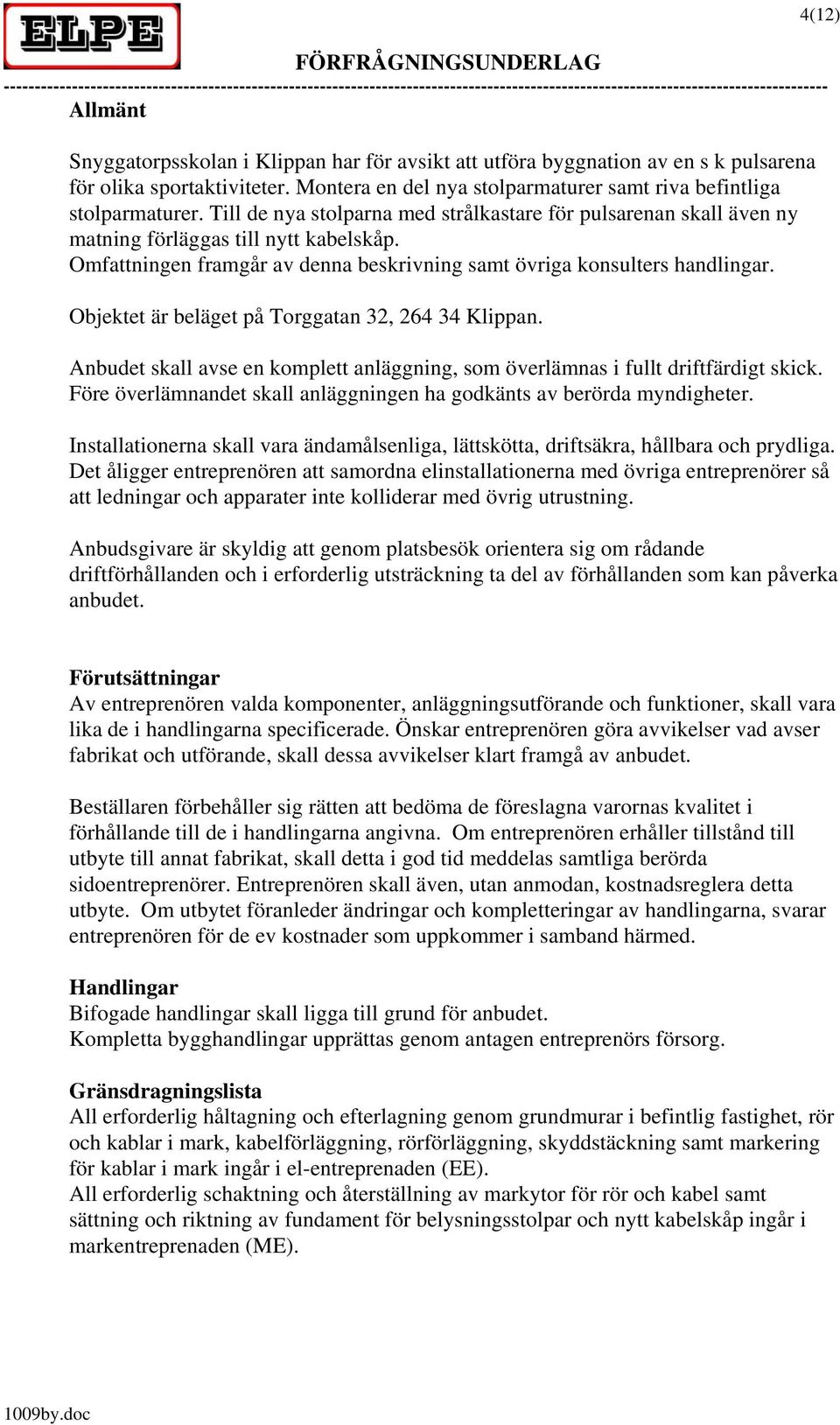

4 Allmänt Snyggatorpsskolan i Klippan har för avsikt att utföra byggnation av en s k pulsarena för olika sportaktiviteter. Montera en del nya stolparmaturer samt riva befintliga stolparmaturer. Till de nya stolparna med strålkastare för pulsarenan skall även ny matning förläggas till nytt kabelskåp. Omfattningen framgår av denna beskrivning samt övriga konsulters handlingar. Objektet är beläget på Torggatan 32, Klippan. Anbudet skall avse en komplett anläggning, som överlämnas i fullt driftfärdigt skick. Före överlämnandet skall anläggningen ha godkänts av berörda myndigheter. Installationerna skall vara ändamålsenliga, lättskötta, driftsäkra, hållbara och prydliga. Det åligger entreprenören att samordna elinstallationerna med övriga entreprenörer så att ledningar och apparater inte kolliderar med övrig utrustning. 4(12) Anbudsgivare är skyldig att genom platsbesök orientera sig om rådande driftförhållanden och i erforderlig utsträckning ta del av förhållanden som kan påverka anbudet. Förutsättningar Av entreprenören valda komponenter, anläggningsutförande och funktioner, skall vara lika de i handlingarna specificerade. Önskar entreprenören göra avvikelser vad avser fabrikat och utförande, skall dessa avvikelser klart framgå av anbudet. Beställaren förbehåller sig rätten att bedöma de föreslagna varornas kvalitet i förhållande till de i handlingarna angivna. Om entreprenören erhåller tillstånd till utbyte till annat fabrikat, skall detta i god tid meddelas samtliga berörda sidoentreprenörer. Entreprenören skall även, utan anmodan, kostnadsreglera detta utbyte. Om utbytet föranleder ändringar och kompletteringar av handlingarna, svarar entreprenören för de ev kostnader som uppkommer i samband härmed. Handlingar Bifogade handlingar skall ligga till grund för anbudet. Kompletta bygghandlingar upprättas genom antagen entreprenörs försorg. Gränsdragningslista All erforderlig håltagning och efterlagning genom grundmurar i befintlig fastighet, rör och kablar i mark, kabelförläggning, rörförläggning, skyddstäckning samt markering för kablar i mark ingår i el-entreprenaden (EE). All erforderlig schaktning och återställning av markytor för rör och kabel samt sättning och riktning av fundament för belysningsstolpar och nytt kabelskåp ingår i markentreprenaden (ME).

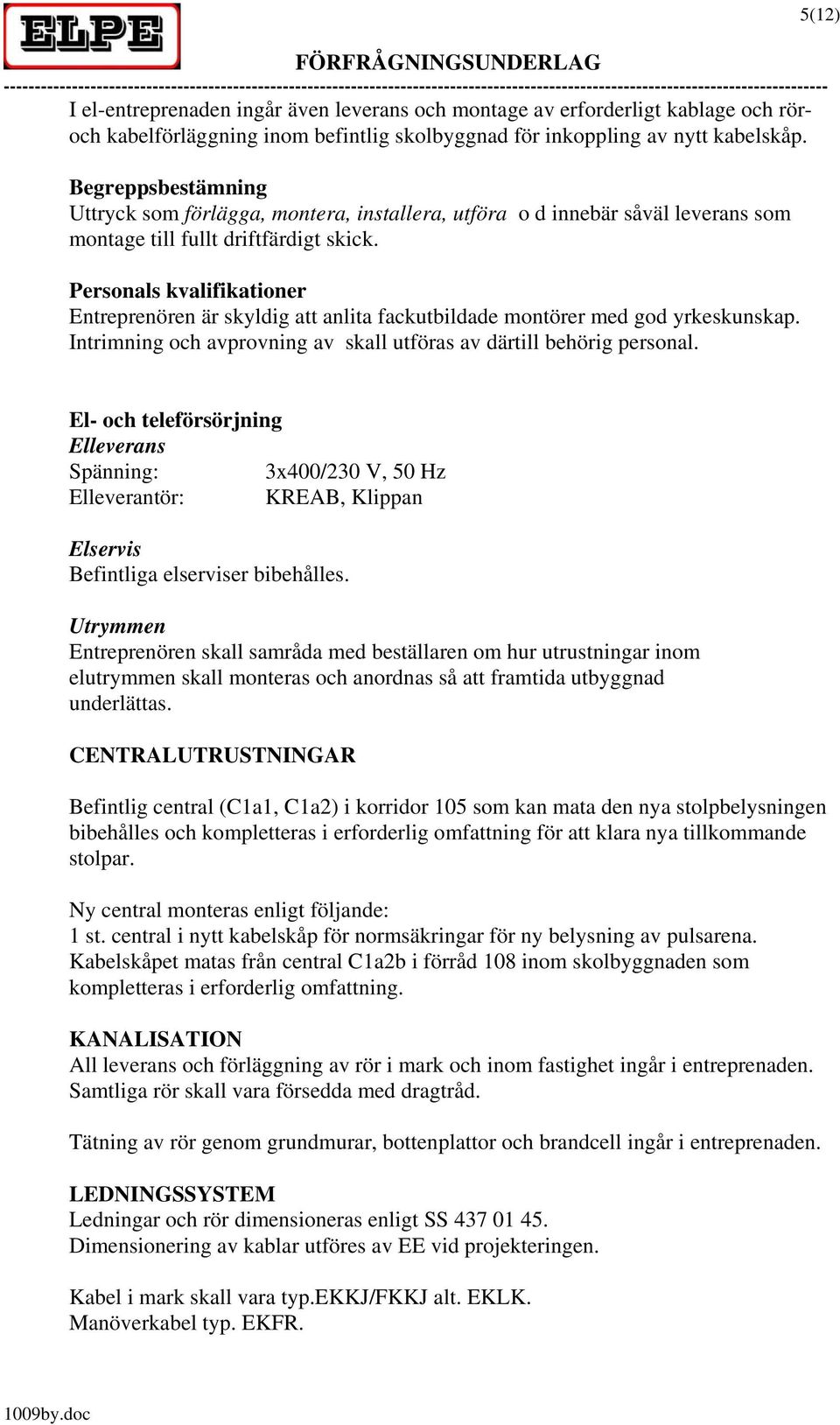

5 I el-entreprenaden ingår även leverans och montage av erforderligt kablage och röroch kabelförläggning inom befintlig skolbyggnad för inkoppling av nytt kabelskåp. Begreppsbestämning Uttryck som förlägga, montera, installera, utföra o d innebär såväl leverans som montage till fullt driftfärdigt skick. Personals kvalifikationer Entreprenören är skyldig att anlita fackutbildade montörer med god yrkeskunskap. Intrimning och avprovning av skall utföras av därtill behörig personal. 5(12) El- och teleförsörjning Elleverans Spänning: 3x400/230 V, 50 Hz Elleverantör: KREAB, Klippan Elservis Befintliga elserviser bibehålles. Utrymmen Entreprenören skall samråda med beställaren om hur utrustningar inom elutrymmen skall monteras och anordnas så att framtida utbyggnad underlättas. CENTRALUTRUSTNINGAR Befintlig central (C1a1, C1a2) i korridor 105 som kan mata den nya stolpbelysningen bibehålles och kompletteras i erforderlig omfattning för att klara nya tillkommande stolpar. Ny central monteras enligt följande: 1 st. central i nytt kabelskåp för normsäkringar för ny belysning av pulsarena. Kabelskåpet matas från central C1a2b i förråd 108 inom skolbyggnaden som kompletteras i erforderlig omfattning. KANALISATION All leverans och förläggning av rör i mark och inom fastighet ingår i entreprenaden. Samtliga rör skall vara försedda med dragtråd. Tätning av rör genom grundmurar, bottenplattor och brandcell ingår i entreprenaden. LEDNINGSSYSTEM Ledningar och rör dimensioneras enligt SS Dimensionering av kablar utföres av EE vid projekteringen. Kabel i mark skall vara typ.ekkj/fkkj alt. EKLK. Manöverkabel typ. EKFR.

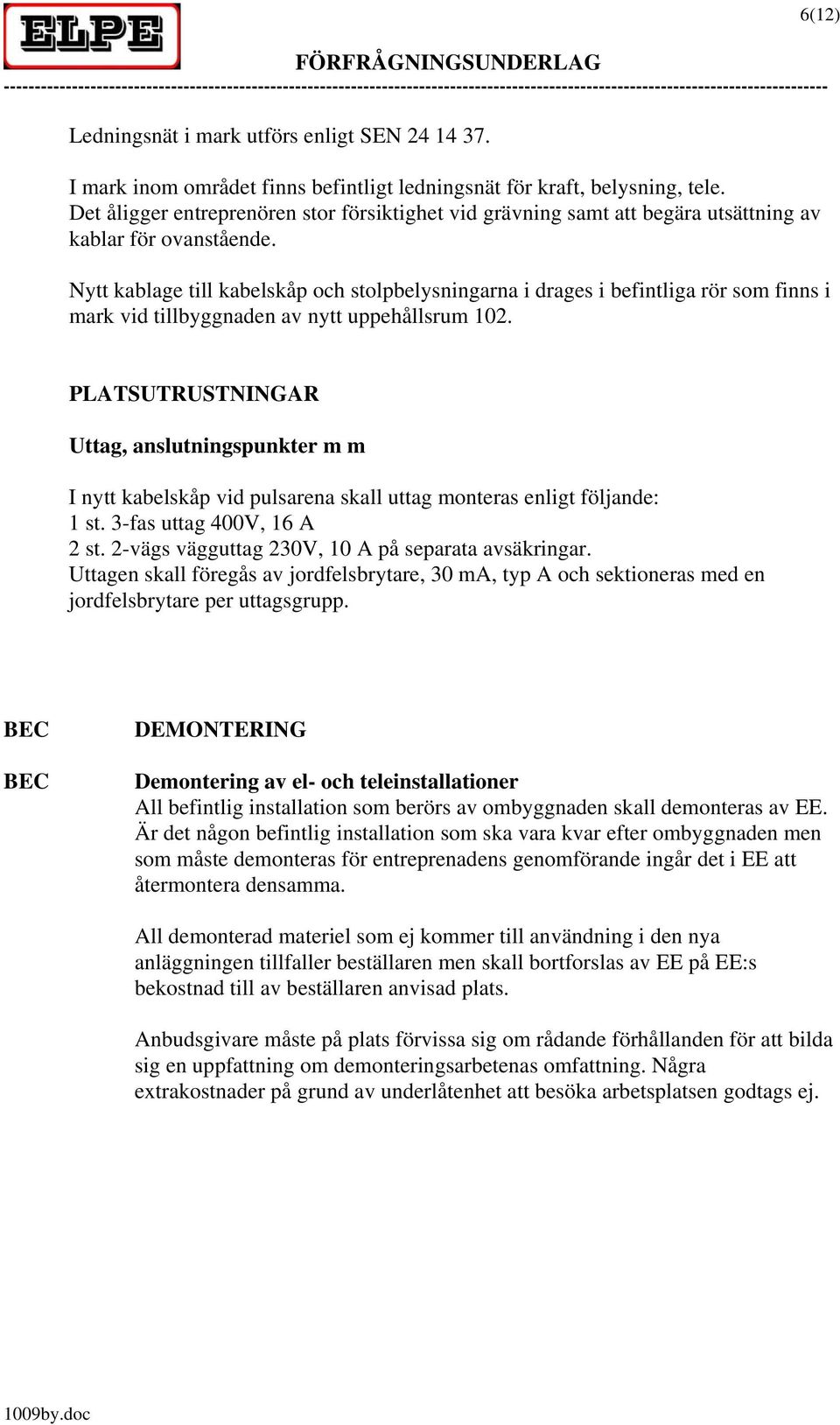

6 Ledningsnät i mark utförs enligt SEN I mark inom området finns befintligt ledningsnät för kraft, belysning, tele. Det åligger entreprenören stor försiktighet vid grävning samt att begära utsättning av kablar för ovanstående. Nytt kablage till kabelskåp och stolpbelysningarna i drages i befintliga rör som finns i mark vid tillbyggnaden av nytt uppehållsrum (12) PLATSUTRUSTNINGAR Uttag, anslutningspunkter m m I nytt kabelskåp vid pulsarena skall uttag monteras enligt följande: 1 st. 3-fas uttag 400V, 16 A 2 st. 2-vägs vägguttag 230V, 10 A på separata avsäkringar. Uttagen skall föregås av jordfelsbrytare, 30 ma, typ A och sektioneras med en jordfelsbrytare per uttagsgrupp. BEC BEC DEMONTERING Demontering av el- och teleinstallationer All befintlig installation som berörs av ombyggnaden skall demonteras av EE. Är det någon befintlig installation som ska vara kvar efter ombyggnaden men som måste demonteras för entreprenadens genomförande ingår det i EE att återmontera densamma. All demonterad materiel som ej kommer till användning i den nya anläggningen tillfaller beställaren men skall bortforslas av EE på EE:s bekostnad till av beställaren anvisad plats. Anbudsgivare måste på plats förvissa sig om rådande förhållanden för att bilda sig en uppfattning om demonteringsarbetenas omfattning. Några extrakostnader på grund av underlåtenhet att besöka arbetsplatsen godtags ej.

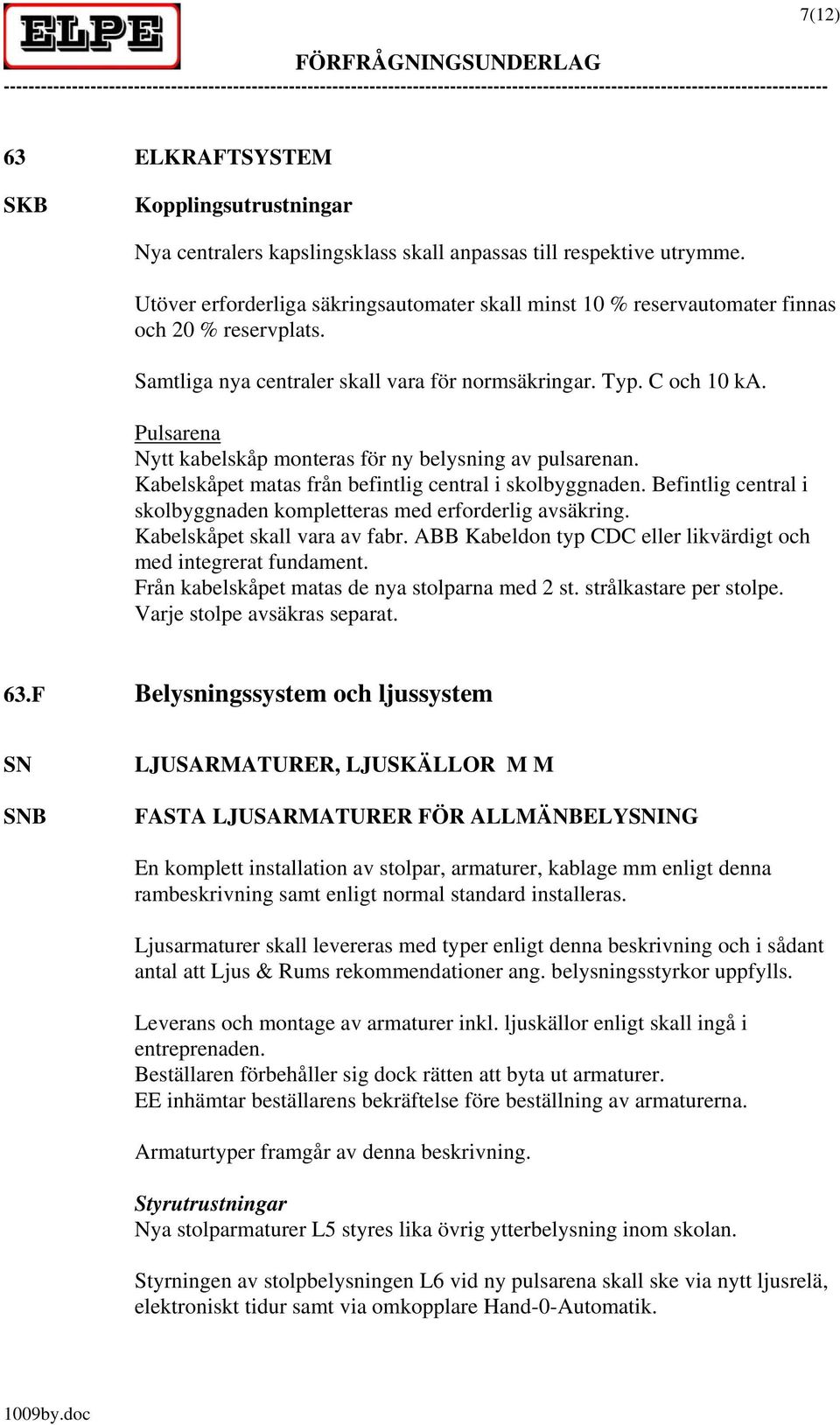

7 7(12) 63 ELKRAFTSYSTEM SKB Kopplingsutrustningar Nya centralers kapslingsklass skall anpassas till respektive utrymme. Utöver erforderliga säkringsautomater skall minst 10 % reservautomater finnas och 20 % reservplats. Samtliga nya centraler skall vara för normsäkringar. Typ. C och 10 ka. Pulsarena Nytt kabelskåp monteras för ny belysning av pulsarenan. Kabelskåpet matas från befintlig central i skolbyggnaden. Befintlig central i skolbyggnaden kompletteras med erforderlig avsäkring. Kabelskåpet skall vara av fabr. ABB Kabeldon typ CDC eller likvärdigt och med integrerat fundament. Från kabelskåpet matas de nya stolparna med 2 st. strålkastare per stolpe. Varje stolpe avsäkras separat. 63.F Belysningssystem och ljussystem SN SNB LJUSARMATURER, LJUSKÄLLOR M M FASTA LJUSARMATURER FÖR ALLMÄNBELYSNING En komplett installation av stolpar, armaturer, kablage mm enligt denna rambeskrivning samt enligt normal standard installeras. Ljusarmaturer skall levereras med typer enligt denna beskrivning och i sådant antal att Ljus & Rums rekommendationer ang. belysningsstyrkor uppfylls. Leverans och montage av armaturer inkl. ljuskällor enligt skall ingå i entreprenaden. Beställaren förbehåller sig dock rätten att byta ut armaturer. EE inhämtar beställarens bekräftelse före beställning av armaturerna. Armaturtyper framgår av denna beskrivning. Styrutrustningar Nya stolparmaturer L5 styres lika övrig ytterbelysning inom skolan. Styrningen av stolpbelysningen L6 vid ny pulsarena skall ske via nytt ljusrelä, elektroniskt tidur samt via omkopplare Hand-0-Automatik.

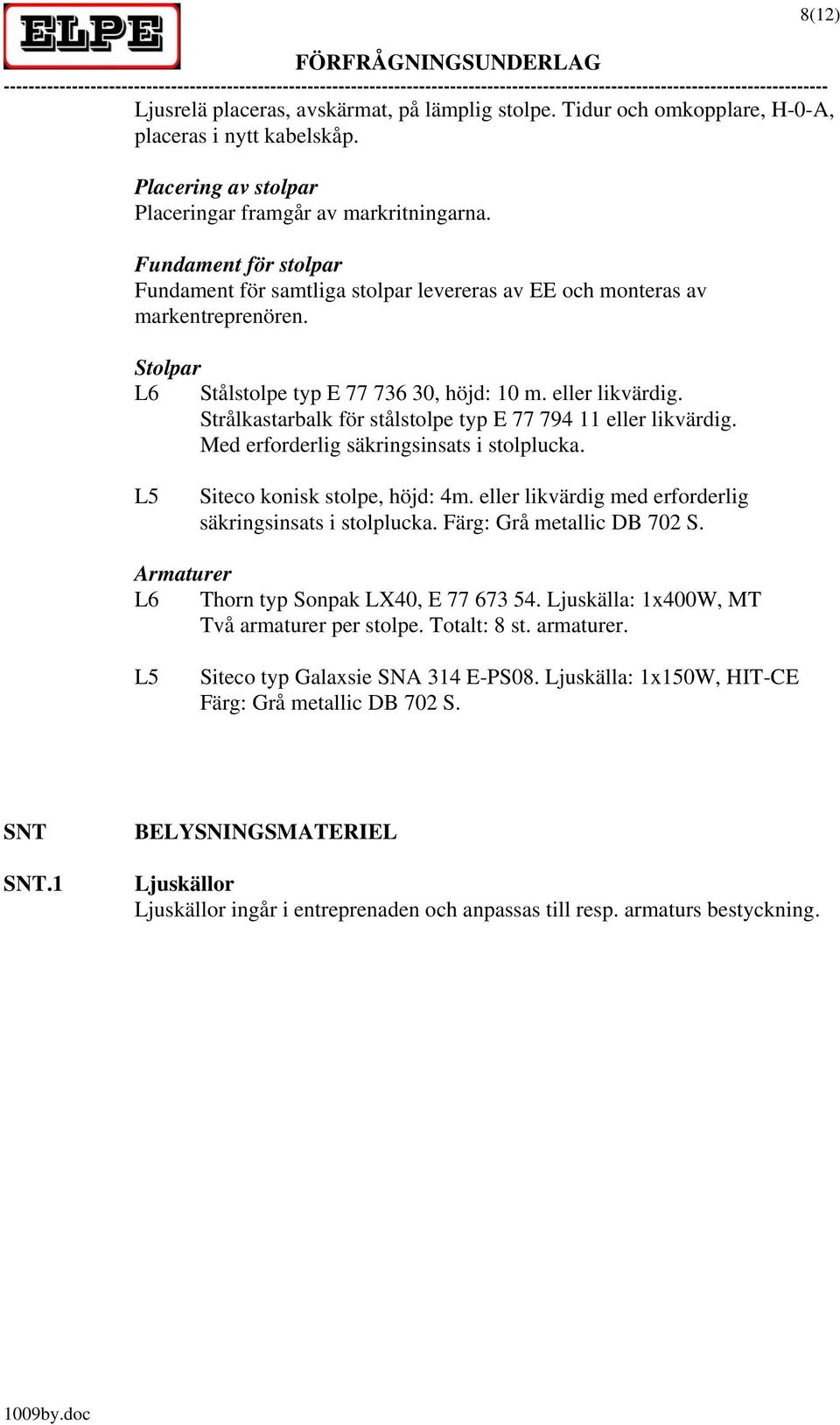

8 Ljusrelä placeras, avskärmat, på lämplig stolpe. Tidur och omkopplare, H-0-A, placeras i nytt kabelskåp. Placering av stolpar Placeringar framgår av markritningarna. Fundament för stolpar Fundament för samtliga stolpar levereras av EE och monteras av markentreprenören. Stolpar L6 Stålstolpe typ E , höjd: 10 m. eller likvärdig. Strålkastarbalk för stålstolpe typ E eller likvärdig. Med erforderlig säkringsinsats i stolplucka. 8(12) L5 Siteco konisk stolpe, höjd: 4m. eller likvärdig med erforderlig säkringsinsats i stolplucka. Färg: Grå metallic DB 702 S. Armaturer L6 Thorn typ Sonpak LX40, E Ljuskälla: 1x400W, MT Två armaturer per stolpe. Totalt: 8 st. armaturer. L5 Siteco typ Galaxsie SNA 314 E-PS08. Ljuskälla: 1x150W, HIT-CE Färg: Grå metallic DB 702 S. SNT SNT.1 BELYSNINGSMATERIEL Ljuskällor Ljuskällor ingår i entreprenaden och anpassas till resp. armaturs bestyckning.

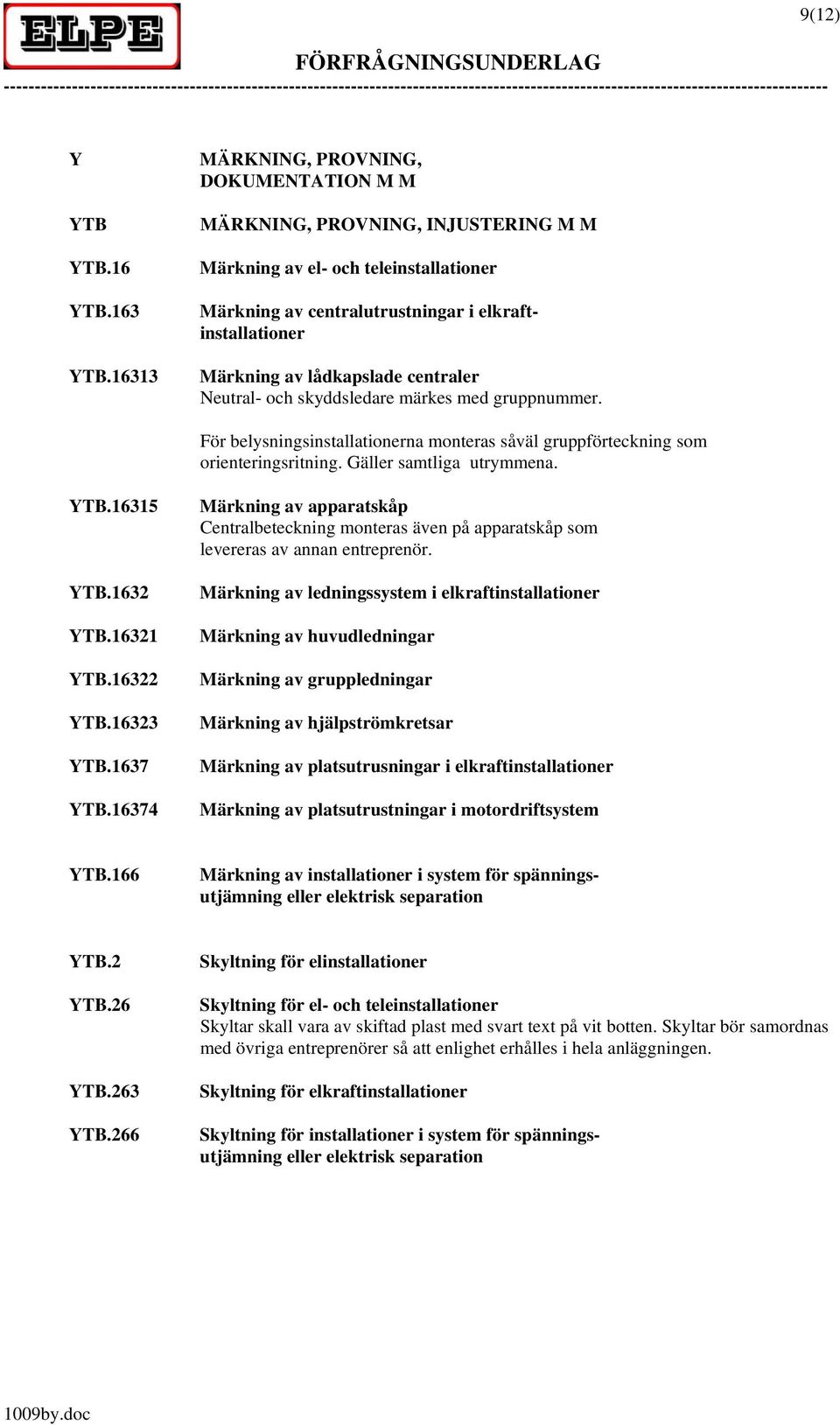

9 9(12) Y YTB YTB.16 YTB.163 YTB MÄRKNING, PROVNING, DOKUMENTATION M M MÄRKNING, PROVNING, INJUSTERING M M Märkning av el- och teleinstallationer Märkning av centralutrustningar i elkraftinstallationer Märkning av lådkapslade centraler Neutral- och skyddsledare märkes med gruppnummer. För belysningsinstallationerna monteras såväl gruppförteckning som orienteringsritning. Gäller samtliga utrymmena. YTB YTB.1632 YTB YTB YTB YTB.1637 YTB Märkning av apparatskåp Centralbeteckning monteras även på apparatskåp som levereras av annan entreprenör. Märkning av ledningssystem i elkraftinstallationer Märkning av huvudledningar Märkning av gruppledningar Märkning av hjälpströmkretsar Märkning av platsutrusningar i elkraftinstallationer Märkning av platsutrustningar i motordriftsystem YTB.166 Märkning av installationer i system för spänningsutjämning eller elektrisk separation YTB.2 YTB.26 YTB.263 YTB.266 Skyltning för elinstallationer Skyltning för el- och teleinstallationer Skyltar skall vara av skiftad plast med svart text på vit botten. Skyltar bör samordnas med övriga entreprenörer så att enlighet erhålles i hela anläggningen. Skyltning för elkraftinstallationer Skyltning för installationer i system för spänningsutjämning eller elektrisk separation

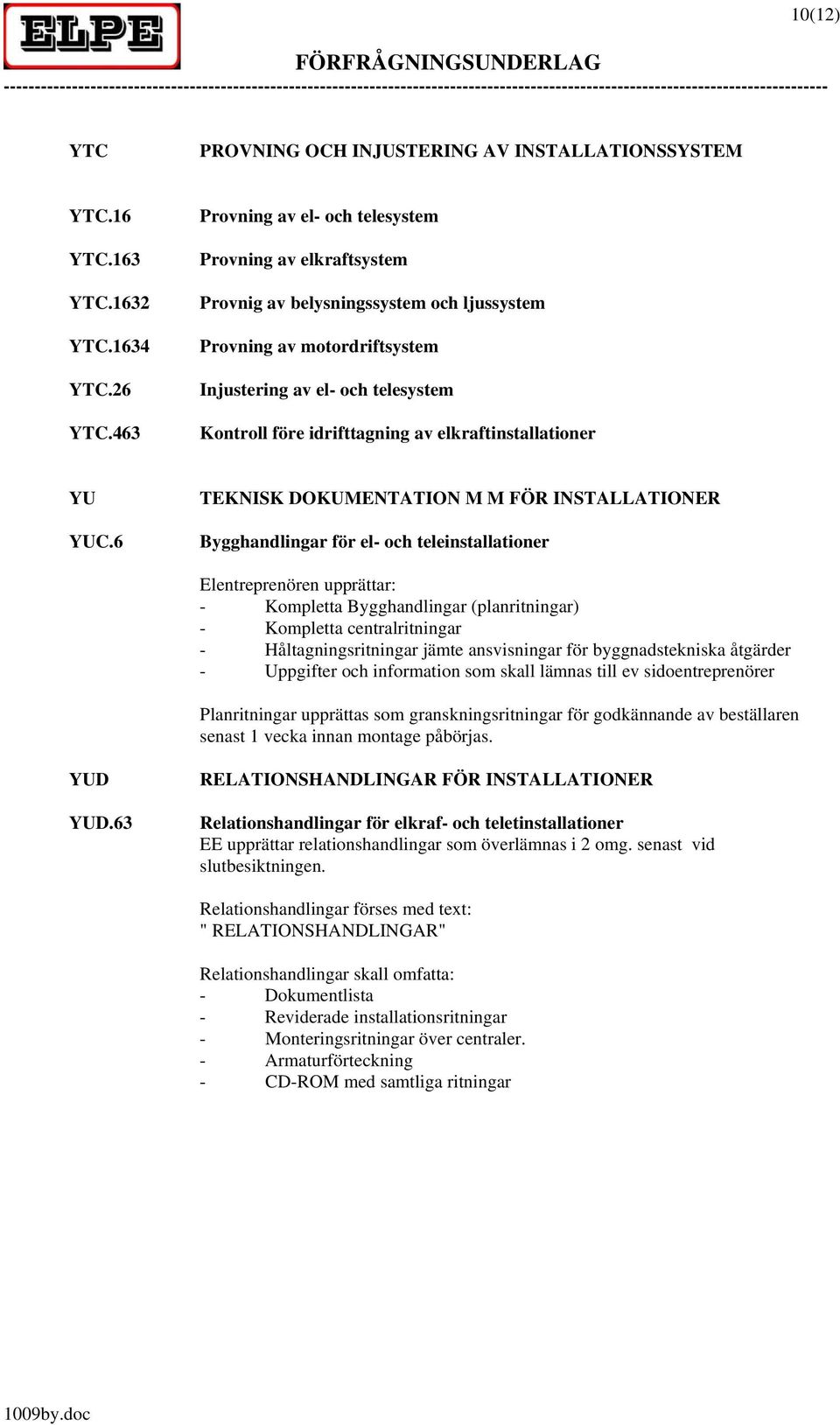

10 10(12) YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM YTC.16 YTC.163 YTC.1632 YTC.1634 YTC.26 YTC.463 Provning av el- och telesystem Provning av elkraftsystem Provnig av belysningssystem och ljussystem Provning av motordriftsystem Injustering av el- och telesystem Kontroll före idrifttagning av elkraftinstallationer YU YUC.6 TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER Bygghandlingar för el- och teleinstallationer Elentreprenören upprättar: - Kompletta Bygghandlingar (planritningar) - Kompletta centralritningar - Håltagningsritningar jämte ansvisningar för byggnadstekniska åtgärder - Uppgifter och information som skall lämnas till ev sidoentreprenörer Planritningar upprättas som granskningsritningar för godkännande av beställaren senast 1 vecka innan montage påbörjas. YUD YUD.63 RELATIONSHANDLINGAR FÖR INSTALLATIONER Relationshandlingar för elkraf- och teletinstallationer EE upprättar relationshandlingar som överlämnas i 2 omg. senast vid slutbesiktningen. Relationshandlingar förses med text: " RELATIONSHANDLINGAR" Relationshandlingar skall omfatta: - Dokumentlista - Reviderade installationsritningar - Monteringsritningar över centraler. - Armaturförteckning - CD-ROM med samtliga ritningar

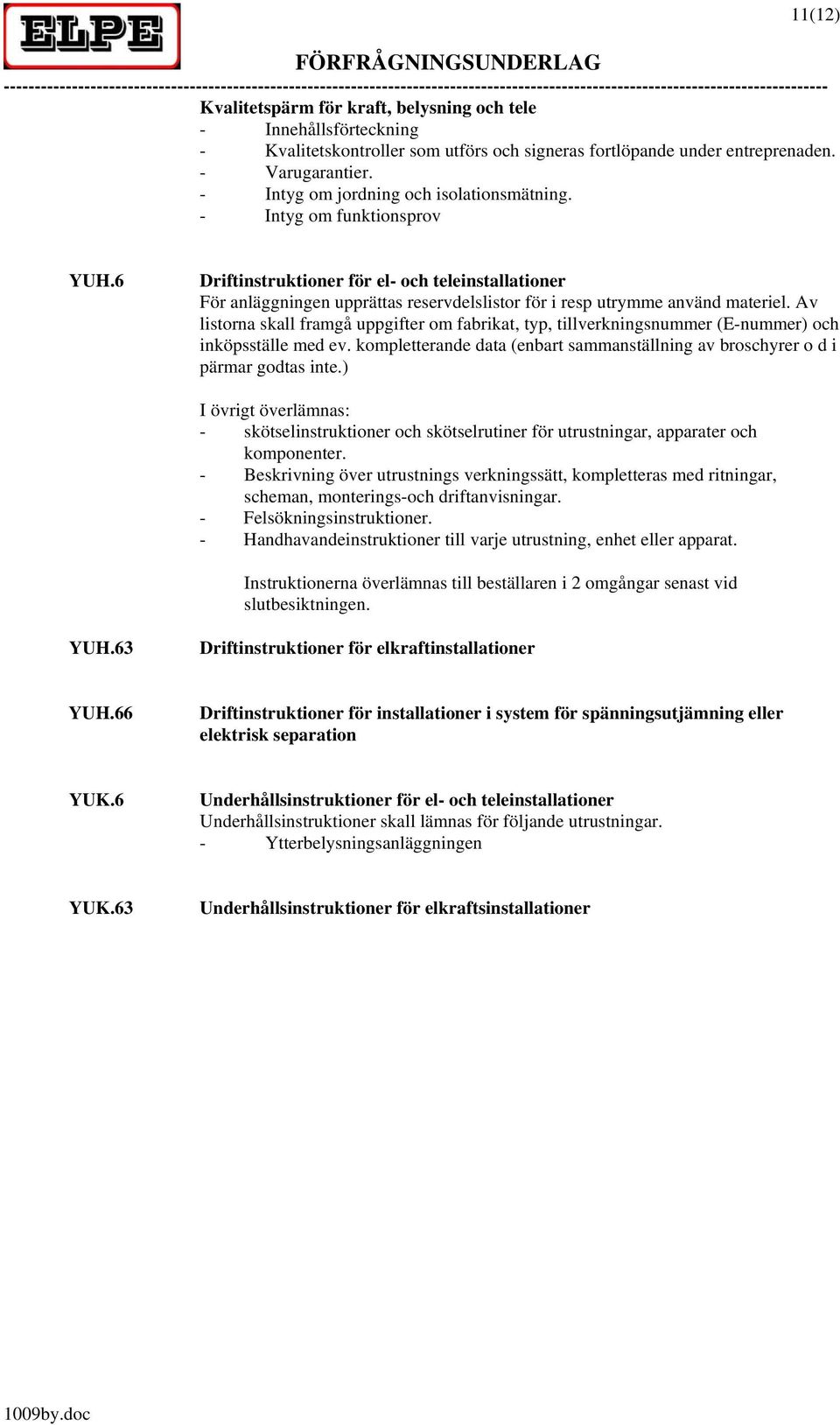

11 11(12) FÖRFRÅGNINGSUNDERLAG Kvalitetspärm för kraft, belysning och tele - Innehållsförteckning - Kvalitetskontroller som utförs och signeras fortlöpande under entreprenaden. - Varugarantier. - Intyg om jordning och isolationsmätning. - Intyg om funktionsprov YUH.6 Driftinstruktioner för el- och teleinstallationer För anläggningen upprättas reservdelslistor för i resp utrymme använd materiel. Av listorna skall framgå uppgifter om fabrikat, typ, tillverkningsnummer (E-nummer) och inköpsställe med ev. kompletterande data (enbart sammanställning av broschyrer o d i pärmar godtas inte.) I övrigt överlämnas: - skötselinstruktioner och skötselrutiner för utrustningar, apparater och komponenter. - Beskrivning över utrustnings verkningssätt, kompletteras med ritningar, scheman, monterings-och driftanvisningar. - Felsökningsinstruktioner. - Handhavandeinstruktioner till varje utrustning, enhet eller apparat. Instruktionerna överlämnas till beställaren i 2 omgångar senast vid slutbesiktningen. YUH.63 Driftinstruktioner för elkraftinstallationer YUH.66 Driftinstruktioner för installationer i system för spänningsutjämning eller elektrisk separation YUK.6 Underhållsinstruktioner för el- och teleinstallationer Underhållsinstruktioner skall lämnas för följande utrustningar. - Ytterbelysningsanläggningen YUK.63 Underhållsinstruktioner för elkraftsinstallationer

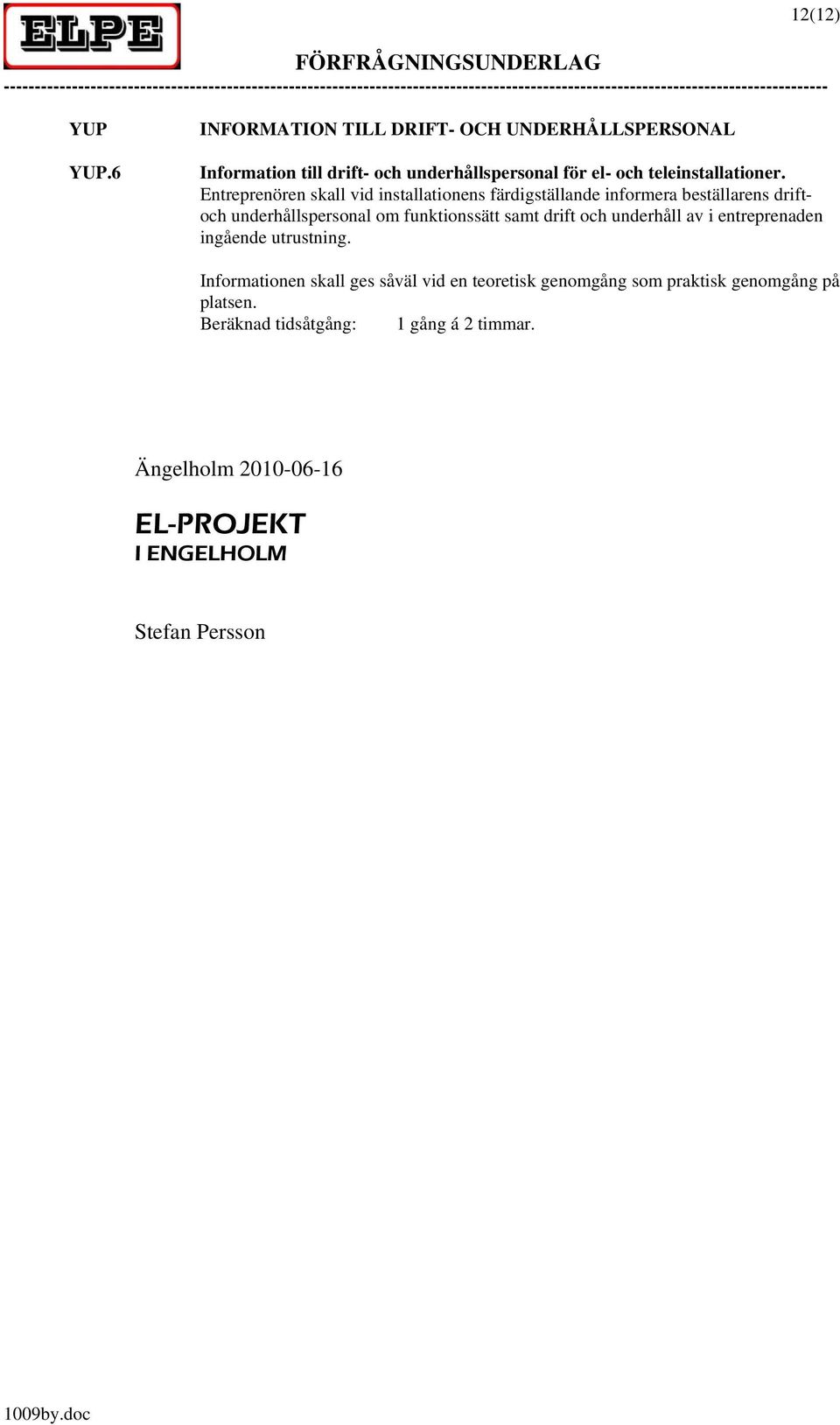

12 12(12) YUP YUP.6 INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Information till driftoch underhållspersonal för el- och teleinstallationer. Entreprenören skall vid installationens färdigställande informera beställarens driftoch underhållspersonal om funktionssätt samt drift och underhåll av i entreprenaden ingående utrustning. Informationen skall ges såväl vid en teoretisk genomgång som praktisk genomgång på platsen. Beräknad tidsåtgång: 1 gång á 2 timmar. Ängelholm EL-PROJEKT I ENGELHOLM Stefan Persson
