1 Tekniska krav och anvisningar Tele/datasystem Ändrings-PM 1 (6)

2 Revideringshistoriken avser och täcker in samtliga dokument inom teknikområdet Telesystem. Dokument som bara får nytt revideringsdatum utan övrig förändring lämnas utan notis. Endast större och övergripande ändringar noteras under denna rubrik. Förändringar i respektive dokument markeras inte. Revideringar till 2015 års anvisningar Telesystem Huvuddokument. 3. Normer och standarder Ny Standard: Svensk Standard SS Elinstallationer för lågspänning - Vägledning för anslutning, mätning, placering och montage av el och teleinstallationer. 4. Miljöbetingelser Vid utformning av installationssystem och vid val av material och produkter ska krav i LF:s Miljöprogram beaktas. 7.1 Allmänt Certifieringen uppdateras/kompletteras. 7.4 Ledningssystem Anslutningskablar Anslutningskablar 2,0m antalet kablar som levereras skall vara 1st kabel per 2 uttag. Korskopplingskablar Patchkablar med längd 1,0m, 2,0m, 3,0m och 6,0m levereras beroende på stativdisposition och antal stativ, totala antalet kablar som levereras skall vara 1st kabel per 2 uttag. 8.1 Allmänt detektering ovan undertak utförs endast i korridorer och utrymningsvägar. OR- och serviceritningar samt anläggarintyg ska förvaras i enhetligt med skåp för brandlarmcentral/bft med avseende på material, utformning och kulör. Skolor I skolor med övernattning ska Räddningstjänstens PM avseende Övernattningsskolor beaktas. 2 (6)

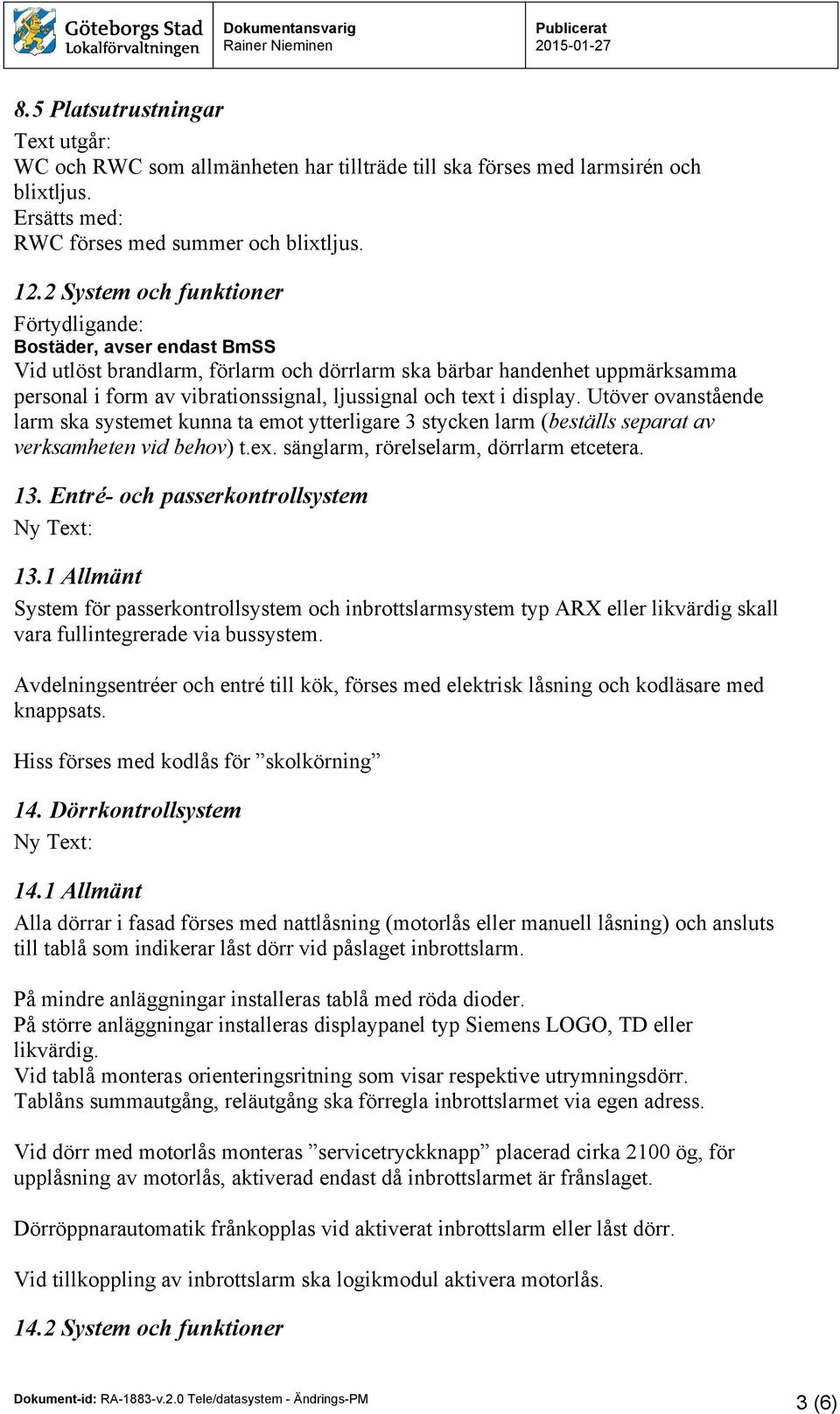

3 8.5 Platsutrustningar WC och RWC som allmänheten har tillträde till ska förses med larmsirén och blixtljus. Ersätts med: RWC förses med summer och blixtljus System och funktioner Bostäder, avser endast BmSS Vid utlöst brandlarm, förlarm och dörrlarm ska bärbar handenhet uppmärksamma personal i form av vibrationssignal, ljussignal och text i display. Utöver ovanstående larm ska systemet kunna ta emot ytterligare 3 stycken larm (beställs separat av verksamheten vid behov) t.ex. sänglarm, rörelselarm, dörrlarm etcetera. 13. Entré- och passerkontrollsystem Ny Text: 13.1 Allmänt System för passerkontrollsystem och inbrottslarmsystem typ ARX eller likvärdig skall vara fullintegrerade via bussystem. Avdelningsentréer och entré till kök, förses med elektrisk låsning och kodläsare med knappsats. Hiss förses med kodlås för skolkörning 14. Dörrkontrollsystem Ny Text: 14.1 Allmänt Alla dörrar i fasad förses med nattlåsning (motorlås eller manuell låsning) och ansluts till tablå som indikerar låst dörr vid påslaget inbrottslarm. På mindre anläggningar installeras tablå med röda dioder. På större anläggningar installeras displaypanel typ Siemens LOGO, TD eller likvärdig. Vid tablå monteras orienteringsritning som visar respektive utrymningsdörr. Tablåns summautgång, reläutgång ska förregla inbrottslarmet via egen adress. Vid dörr med motorlås monteras servicetryckknapp placerad cirka 2100 ög, för upplåsning av motorlås, aktiverad endast då inbrottslarmet är frånslaget. Dörröppnarautomatik frånkopplas vid aktiverat inbrottslarm eller låst dörr. Vid tillkoppling av inbrottslarm ska logikmodul aktivera motorlås System och funktioner 3 (6)

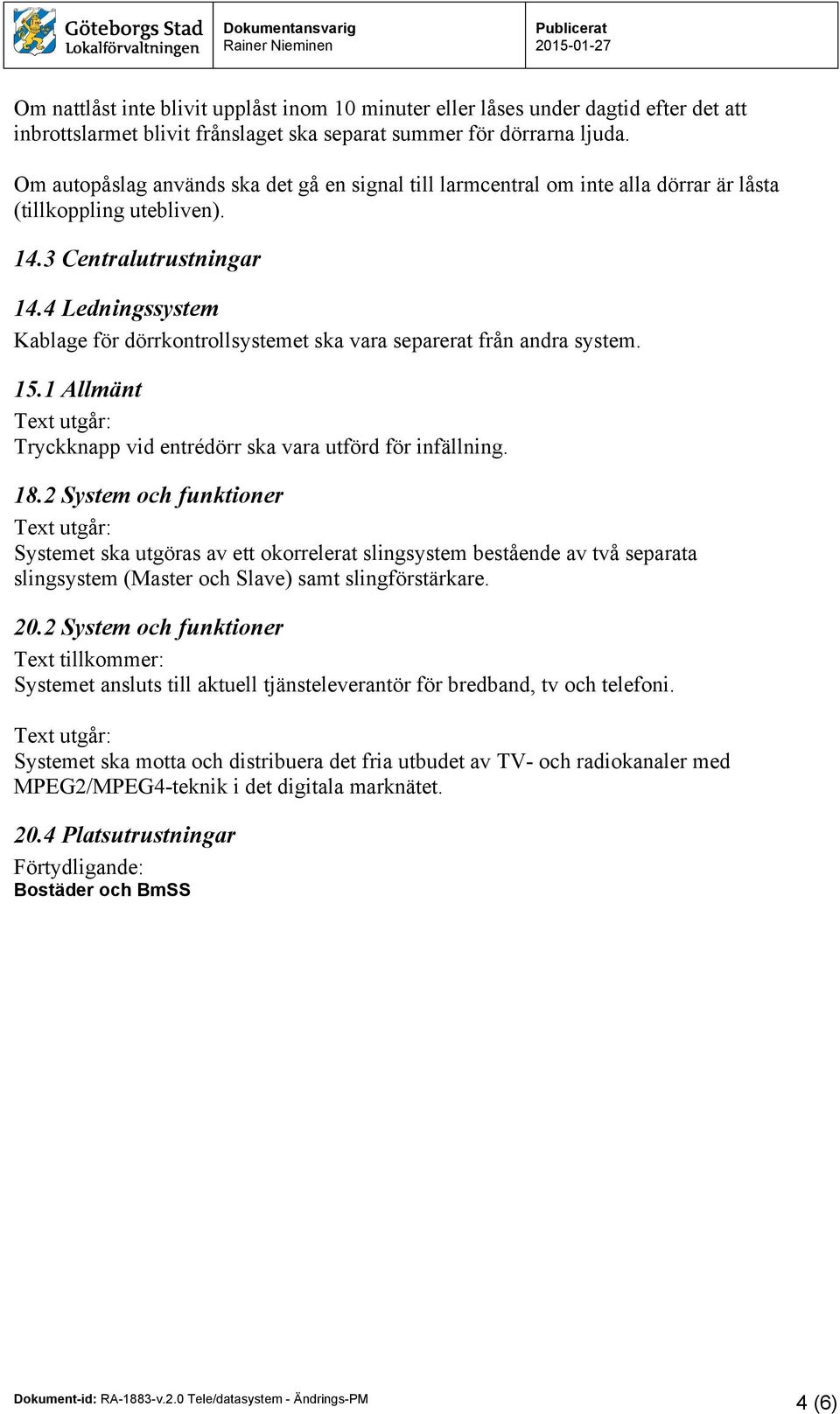

4 Om nattlåst inte blivit upplåst inom 10 minuter eller låses under dagtid efter det att inbrottslarmet blivit frånslaget ska separat summer för dörrarna ljuda. Om autopåslag används ska det gå en signal till larmcentral om inte alla dörrar är låsta (tillkoppling utebliven) Centralutrustningar 14.4 Ledningssystem Kablage för dörrkontrollsystemet ska vara separerat från andra system Allmänt Tryckknapp vid entrédörr ska vara utförd för infällning System och funktioner Systemet ska utgöras av ett okorrelerat slingsystem bestående av två separata slingsystem (Master och Slave) samt slingförstärkare System och funktioner Text tillkommer: Systemet ansluts till aktuell tjänsteleverantör för bredband, tv och telefoni. Systemet ska motta och distribuera det fria utbudet av TV- och radiokanaler med MPEG2/MPEG4-teknik i det digitala marknätet Platsutrustningar Bostäder och BmSS 4 (6)

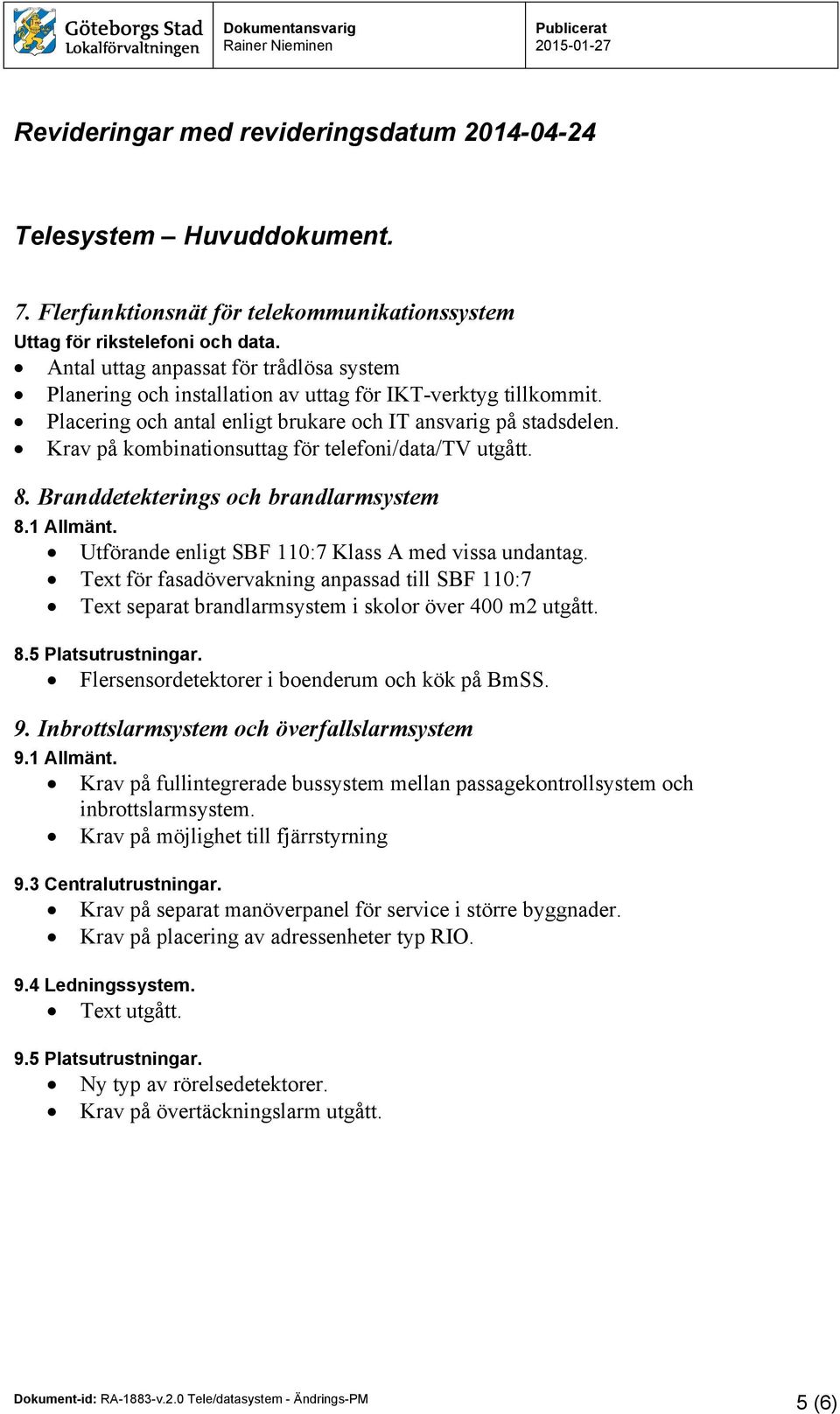

5 Revideringar med revideringsdatum Telesystem Huvuddokument. 7. Flerfunktionsnät för telekommunikationssystem Uttag för rikstelefoni och data. Antal uttag anpassat för trådlösa system Planering och installation av uttag för IKT-verktyg tillkommit. Placering och antal enligt brukare och IT ansvarig på stadsdelen. Krav på kombinationsuttag för telefoni/data/tv utgått. 8. Branddetekterings och brandlarmsystem 8.1 Allmänt. Utförande enligt SBF 110:7 Klass A med vissa undantag. Text för fasadövervakning anpassad till SBF 110:7 Text separat brandlarmsystem i skolor över 400 m2 utgått. 8.5 Platsutrustningar. Flersensordetektorer i boenderum och kök på BmSS. 9. Inbrottslarmsystem och överfallslarmsystem 9.1 Allmänt. Krav på fullintegrerade bussystem mellan passagekontrollsystem och inbrottslarmsystem. Krav på möjlighet till fjärrstyrning 9.3 Centralutrustningar. Krav på separat manöverpanel för service i större byggnader. Krav på placering av adressenheter typ RIO. 9.4 Ledningssystem. Text utgått. 9.5 Platsutrustningar. Ny typ av rörelsedetektorer. Krav på övertäckningslarm utgått. 5 (6)

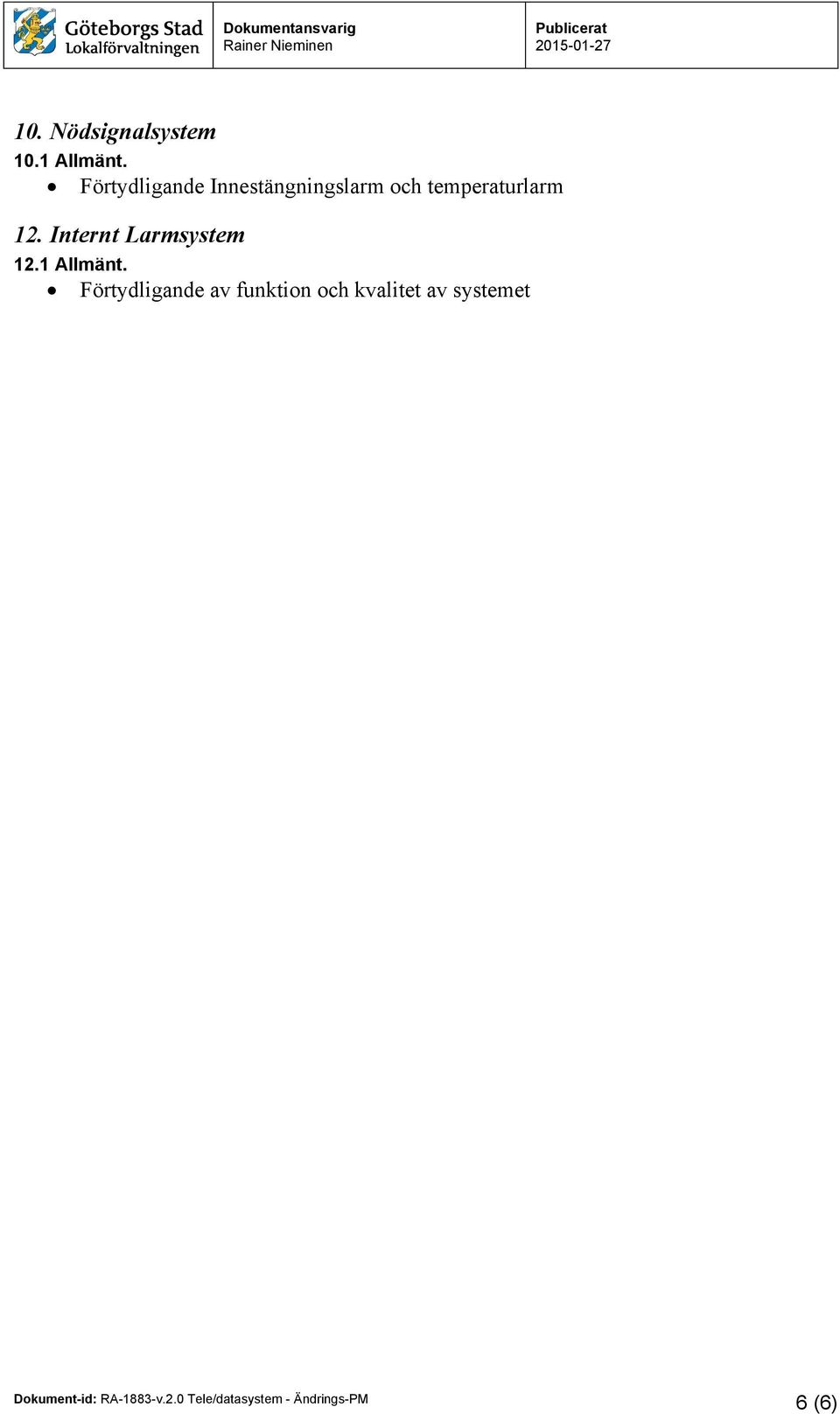

6 10. Nödsignalsystem 10.1 Allmänt. Förtydligande Innestängningslarm och temperaturlarm 12. Internt Larmsystem 12.1 Allmänt. Förtydligande av funktion och kvalitet av systemet 6 (6)
