ALLMÄNNA ANVISNINGAR FÖR PROJEKTERING AV INBROTTSLARMANLÄGGNINGAR

Transkript

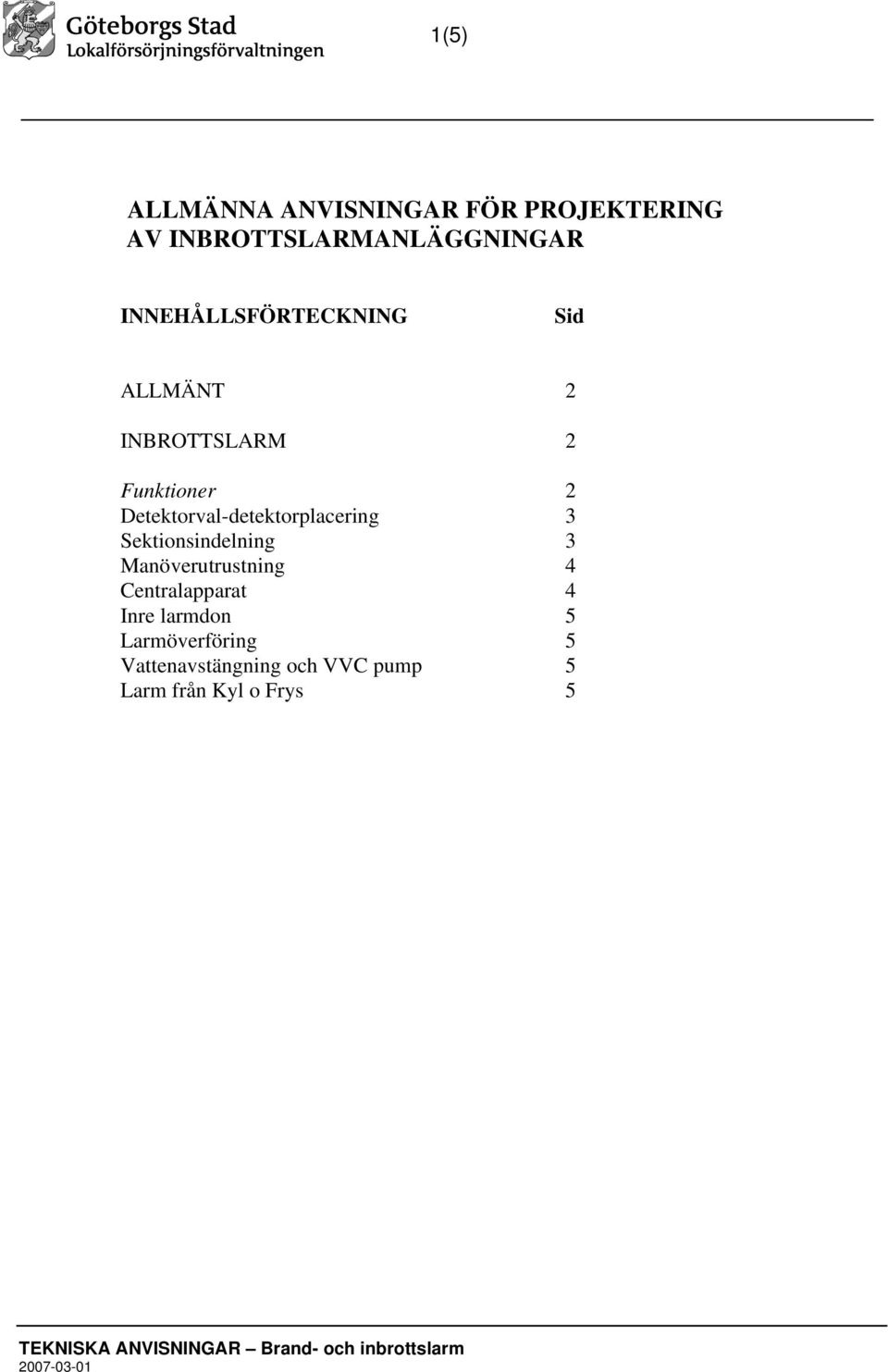

1 1(5) ALLMÄNNA ANVISNINGAR FÖR PROJEKTERING AV INBROTTSLARMANLÄGGNINGAR INNEHÅLLSFÖRTECKNING Sid ALLMÄNT 2 INBROTTSLARM 2 Funktioner 2 Detektorval-detektorplacering 3 Sektionsindelning 3 Manöverutrustning 4 Centralapparat 4 Inre larmdon 5 Larmöverföring 5 Vattenavstängning och VVC pump 5 Larm från Kyl o Frys 5

2 2(5) ALLMÄNT För projektering av inbrottslarmanläggningar gäller även ANVISNINGAR FÖR PROJEKTERING AV LARMANLÄGGNINGAR INBROTTSLARM Försäkringsförbundet och Svenska Stöldskyddsföreningen har utgivit regler för utförande av inbrottslarm, SSF 130:6. Dessa är i stort applicerbara i anläggningar som berörs av dessa projekteringsanvisningar och skall användas vid materialval. D v s all material för inbrottslarm, med undantag av viss specialapparatur för manövrering, skall vara godkänd i min larmklass I enligt SSF 130:6. Dock skall larmöverföringsutrustning vara godkänd i larmklass II. F o m gäller Svensk Standard SS-EN Denna skall gälla i tillämpliga delar motsvarande larmklass I resp II i SSF 130:6. Där ej annat anges i denna anvisning hänvisas till SSF 1014, MATERIAL. Även orienteringsritningar skall utföras enligt SSF 130:6. Funktioner Inbrottslarm skall från respektive manöverpanel till och frånkoppla larmet via koder. Personal som skall hantera larmet skall inneha egen personlig kod. Egna koder skall även innehas av LFF, och Vaktbolag. Den personliga koden skall kunna programmeras för olika behörighetsnivåer. Anläggningarna skall även förses med utrustning för att kunna övervakas av LFF. Inbrottslarm skall ha separata grupper. Inbrottslarmet skall programmeras enligt LFF:s programeringsmanual. Inbrottslarmsanläggningen skall ha eget kablage, får ej blandas med andra system.

3 3(5) Detektorval - detektorplacering Huvudsakligen installeras rörelsedetektorer typ Passiv IR med krypskydd. Där det är möjligt används sådana av ridådetektor -typ. D v s sådana som har relativt smalt detekteringsfält (4-8 ) och detekteringsyta ca 3 x 12 m (h x b). Dessa är lämpliga innanför glaspartier för att skärma av inpassering genom glas. I övrigt används bredstrålande rörelsedetektorer. Bredstrålande detektorer skall ha flera utbytbara linser för anpassning av strålens längd och bredd till aktuell lokal. I skolor skall korridorer, trapphus och lokaler där värdefull och stöldbegärlig utrustning förvaras installeras rörelsedetektorer med inbyggt övertäckningslarm, så att eventuell övertäckning dagtid (när larmet är frånkopplat) förhindras. I övrigt placeras rörelsedetektorer i utrymmen som kan befaras utgöra en risk för intrång utifrån. I förskolor placeras rörelsedetektorer i kök, kontor samt utrymmen som kan befaras utgöra en risk för intrång utifrån (indraget skalskydd), magnetkontakter skall installeras på brandcellsbegränsande dörrar, samt på dörrar som kan begränsa rökspridning. (Ligger rummen i anslutning till varandra behöver ej varje rum larmas, anpassas med förnuft) Detektorer som placeras i allmänna utrymmen, där åverkan kan befaras, skall förses med mekaniska skydd. Förbikopplare skall installeras innanför entré i samråd med brukaren. Detektorledningar skall ha sabotagelarm (sk. daglarm) för eliminering av möjligheten att klippa av eller koppla bort ledningar dagtid. (När larmet är frånkopplat.) I lokaler innanför förbikopplare installeras försåtsskydd i form av rörelsedetektorer enligt ovan. Sektionsindelning Grundförutsättningen är att varje detektor skall kunna identifieras individuellt vid larm. Detta kan lösas med anslutning av varje detektor/larmkontakt på egen sektion/adress i centralapparaten. Varje detektor skall märkas med adressnummer. För skolor med inkvartering och lokaler med kvällsverksamhet skall indelningen av anläggningen göras på sådant sätt att inbrottslarmet i vissa delar kan frånkopplas separat, medan andra delar är kontinuerligt inkopplade. Rörelsedetektorer placeras så att risken för falsklarm i sådana lägen elimineras.

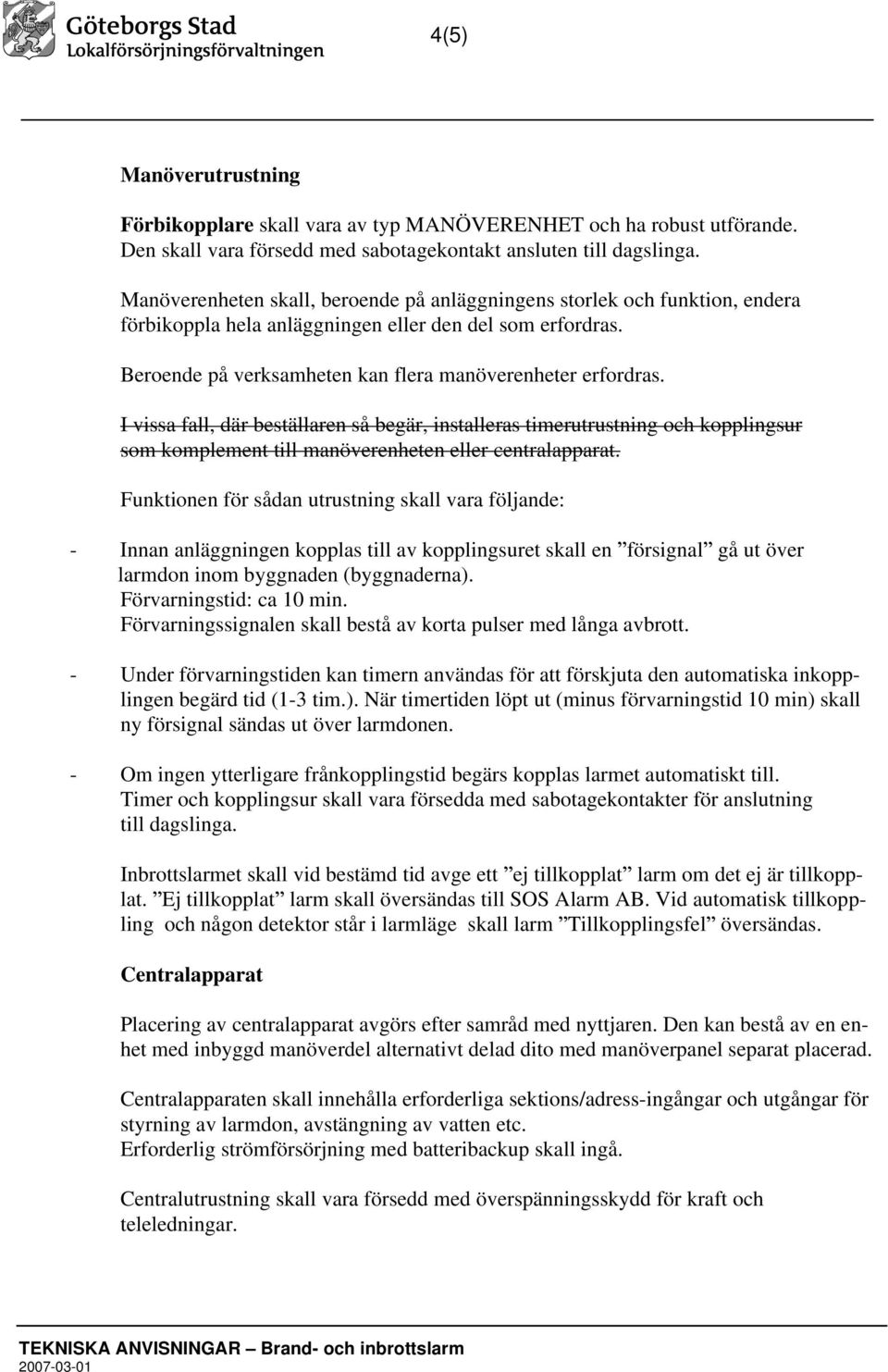

4 4(5) Manöverutrustning Förbikopplare skall vara av typ MANÖVERENHET och ha robust utförande. Den skall vara försedd med sabotagekontakt ansluten till dagslinga. Manöverenheten skall, beroende på anläggningens storlek och funktion, endera förbikoppla hela anläggningen eller den del som erfordras. Beroende på verksamheten kan flera manöverenheter erfordras. I vissa fall, där beställaren så begär, installeras timerutrustning och kopplingsur som komplement till manöverenheten eller centralapparat. Funktionen för sådan utrustning skall vara följande: - Innan anläggningen kopplas till av kopplingsuret skall en försignal gå ut över larmdon inom byggnaden (byggnaderna). Förvarningstid: ca 10 min. Förvarningssignalen skall bestå av korta pulser med långa avbrott. - Under förvarningstiden kan timern användas för att förskjuta den automatiska inkopplingen begärd tid (1-3 tim.). När timertiden löpt ut (minus förvarningstid 10 min) skall ny försignal sändas ut över larmdonen. - Om ingen ytterligare frånkopplingstid begärs kopplas larmet automatiskt till. Timer och kopplingsur skall vara försedda med sabotagekontakter för anslutning till dagslinga. Inbrottslarmet skall vid bestämd tid avge ett ej tillkopplat larm om det ej är tillkopplat. Ej tillkopplat larm skall översändas till SOS Alarm AB. Vid automatisk tillkoppling och någon detektor står i larmläge skall larm Tillkopplingsfel översändas. Centralapparat Placering av centralapparat avgörs efter samråd med nyttjaren. Den kan bestå av en enhet med inbyggd manöverdel alternativt delad dito med manöverpanel separat placerad. Centralapparaten skall innehålla erforderliga sektions/adress-ingångar och utgångar för styrning av larmdon, avstängning av vatten etc. Erforderlig strömförsörjning med batteribackup skall ingå. Centralutrustning skall vara försedd med överspänningsskydd för kraft och teleledningar.

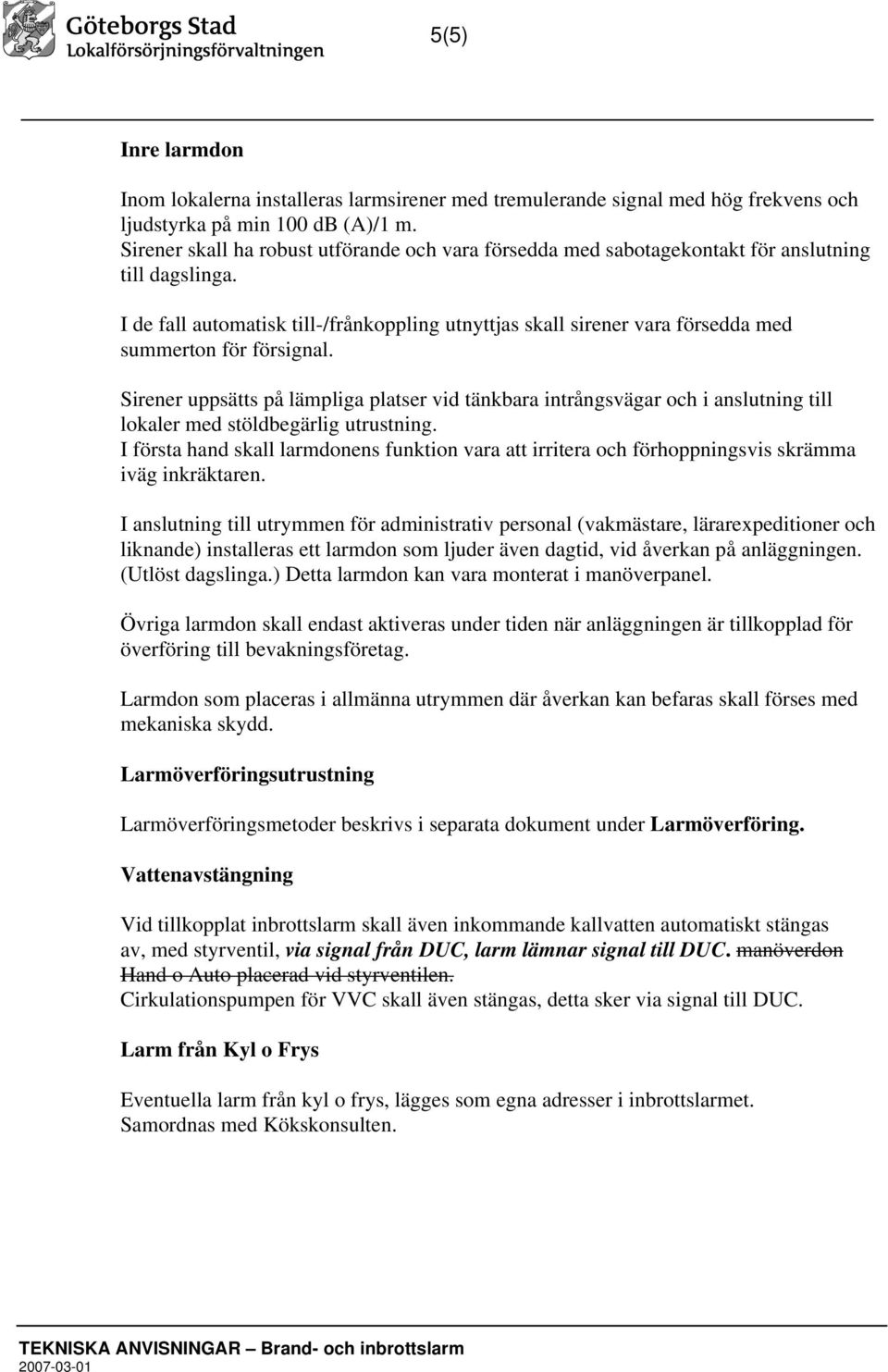

5 5(5) Inre larmdon Inom lokalerna installeras larmsirener med tremulerande signal med hög frekvens och ljudstyrka på min 100 db (A)/1 m. Sirener skall ha robust utförande och vara försedda med sabotagekontakt för anslutning till dagslinga. I de fall automatisk till-/frånkoppling utnyttjas skall sirener vara försedda med summerton för försignal. Sirener uppsätts på lämpliga platser vid tänkbara intrångsvägar och i anslutning till lokaler med stöldbegärlig utrustning. I första hand skall larmdonens funktion vara att irritera och förhoppningsvis skrämma iväg inkräktaren. I anslutning till utrymmen för administrativ personal (vakmästare, lärarexpeditioner och liknande) installeras ett larmdon som ljuder även dagtid, vid åverkan på anläggningen. (Utlöst dagslinga.) Detta larmdon kan vara monterat i manöverpanel. Övriga larmdon skall endast aktiveras under tiden när anläggningen är tillkopplad för överföring till bevakningsföretag. Larmdon som placeras i allmänna utrymmen där åverkan kan befaras skall förses med mekaniska skydd. Larmöverföringsutrustning Larmöverföringsmetoder beskrivs i separata dokument under Larmöverföring. Vattenavstängning Vid tillkopplat inbrottslarm skall även inkommande kallvatten automatiskt stängas av, med styrventil, via signal från DUC, larm lämnar signal till DUC. manöverdon Hand o Auto placerad vid styrventilen. Cirkulationspumpen för VVC skall även stängas, detta sker via signal till DUC. Larm från Kyl o Frys Eventuella larm från kyl o frys, lägges som egna adresser i inbrottslarmet. Samordnas med Kökskonsulten.
