Arbetsuppgift Säkerhetssystem TEI 1205

Transkript

1 Arbetsuppgift Säkerhetssystem TEI 1205

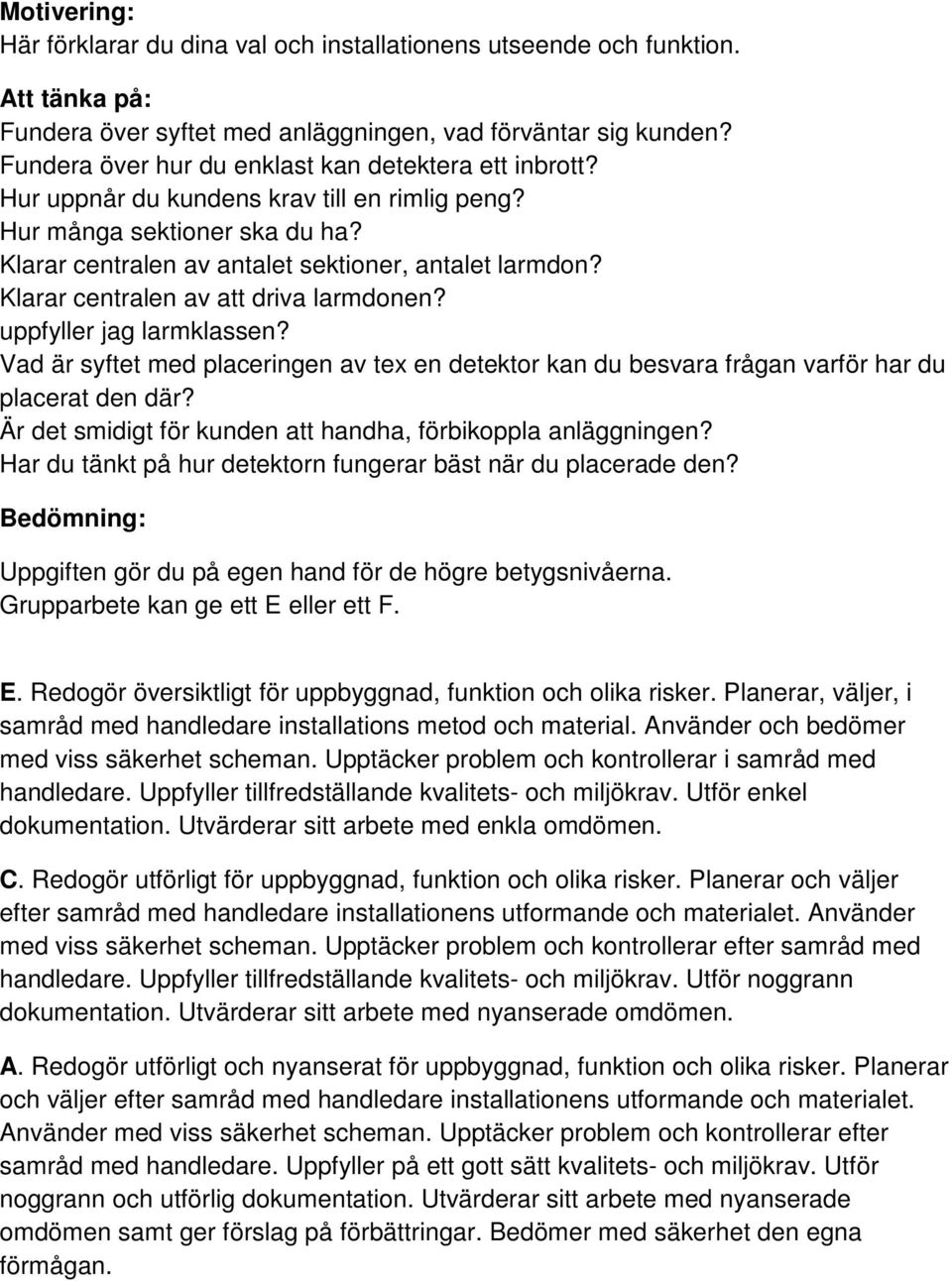

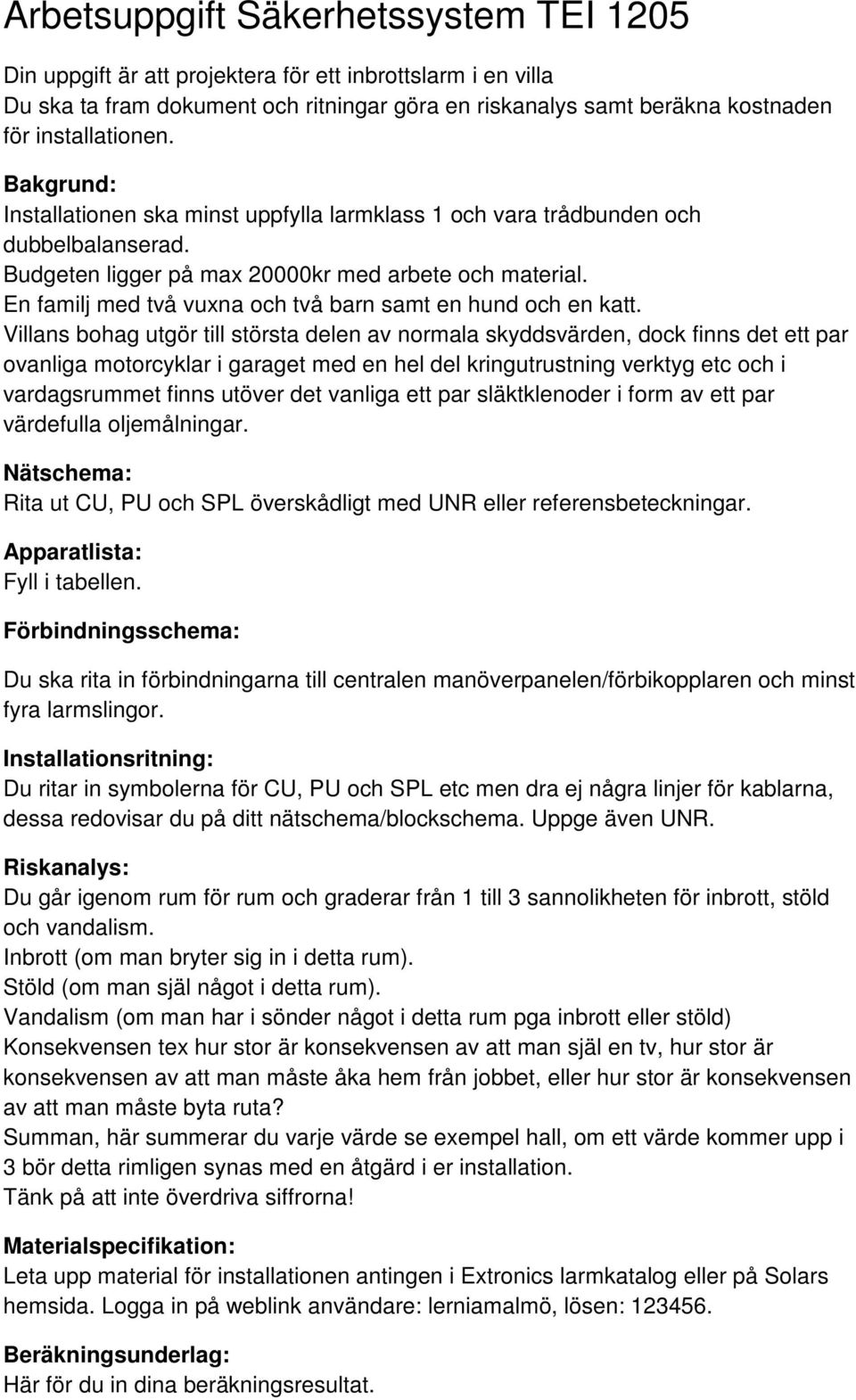

2 Arbetsuppgift Säkerhetssystem TEI 1205 Din uppgift är att projektera för ett inbrottslarm i en villa Du ska ta fram dokument och ritningar göra en riskanalys samt beräkna kostnaden för installationen. Bakgrund: Installationen ska minst uppfylla larmklass 1 och vara trådbunden och dubbelbalanserad. Budgeten ligger på max 20000kr med arbete och material. En familj med två vuxna och två barn samt en hund och en katt. Villans bohag utgör till största delen av normala skyddsvärden, dock finns det ett par ovanliga motorcyklar i garaget med en hel del kringutrustning verktyg etc och i vardagsrummet finns utöver det vanliga ett par släktklenoder i form av ett par värdefulla oljemålningar. Nätschema: Rita ut CU, PU och SPL överskådligt med UNR eller referensbeteckningar. Apparatlista: Fyll i tabellen. Förbindningsschema: Du ska rita in förbindningarna till centralen manöverpanelen/förbikopplaren och minst fyra larmslingor. Installationsritning: Du ritar in symbolerna för CU, PU och SPL etc men dra ej några linjer för kablarna, dessa redovisar du på ditt nätschema/blockschema. Uppge även UNR. Riskanalys: Du går igenom rum för rum och graderar från 1 till 3 sannolikheten för inbrott, stöld och vandalism. Inbrott (om man bryter sig in i detta rum). Stöld (om man själ något i detta rum). Vandalism (om man har i sönder något i detta rum pga inbrott eller stöld) Konsekvensen tex hur stor är konsekvensen av att man själ en tv, hur stor är konsekvensen av att man måste åka hem från jobbet, eller hur stor är konsekvensen av att man måste byta ruta? Summan, här summerar du varje värde se exempel hall, om ett värde kommer upp i 3 bör detta rimligen synas med en åtgärd i er installation. Tänk på att inte överdriva siffrorna! Materialspecifikation: Leta upp material för installationen antingen i Extronics larmkatalog eller på Solars hemsida. Logga in på weblink användare: lerniamalmö, lösen: Beräkningsunderlag: Här för du in dina beräkningsresultat.

3 Motivering: Här förklarar du dina val och installationens utseende och funktion. Att tänka på: Fundera över syftet med anläggningen, vad förväntar sig kunden? Fundera över hur du enklast kan detektera ett inbrott? Hur uppnår du kundens krav till en rimlig peng? Hur många sektioner ska du ha? Klarar centralen av antalet sektioner, antalet larmdon? Klarar centralen av att driva larmdonen? uppfyller jag larmklassen? Vad är syftet med placeringen av tex en detektor kan du besvara frågan varför har du placerat den där? Är det smidigt för kunden att handha, förbikoppla anläggningen? Har du tänkt på hur detektorn fungerar bäst när du placerade den? Bedömning: Uppgiften gör du på egen hand för de högre betygsnivåerna. Grupparbete kan ge ett E eller ett F. E. Redogör översiktligt för uppbyggnad, funktion och olika risker. Planerar, väljer, i samråd med handledare installations metod och material. Använder och bedömer med viss säkerhet scheman. Upptäcker problem och kontrollerar i samråd med handledare. Uppfyller tillfredställande kvalitets- och miljökrav. Utför enkel dokumentation. Utvärderar sitt arbete med enkla omdömen. C. Redogör utförligt för uppbyggnad, funktion och olika risker. Planerar och väljer efter samråd med handledare installationens utformande och materialet. Använder med viss säkerhet scheman. Upptäcker problem och kontrollerar efter samråd med handledare. Uppfyller tillfredställande kvalitets- och miljökrav. Utför noggrann dokumentation. Utvärderar sitt arbete med nyanserade omdömen. A. Redogör utförligt och nyanserat för uppbyggnad, funktion och olika risker. Planerar och väljer efter samråd med handledare installationens utformande och materialet. Använder med viss säkerhet scheman. Upptäcker problem och kontrollerar efter samråd med handledare. Uppfyller på ett gott sätt kvalitets- och miljökrav. Utför noggrann och utförlig dokumentation. Utvärderar sitt arbete med nyanserade omdömen samt ger förslag på förbättringar. Bedömer med säkerhet den egna förmågan.

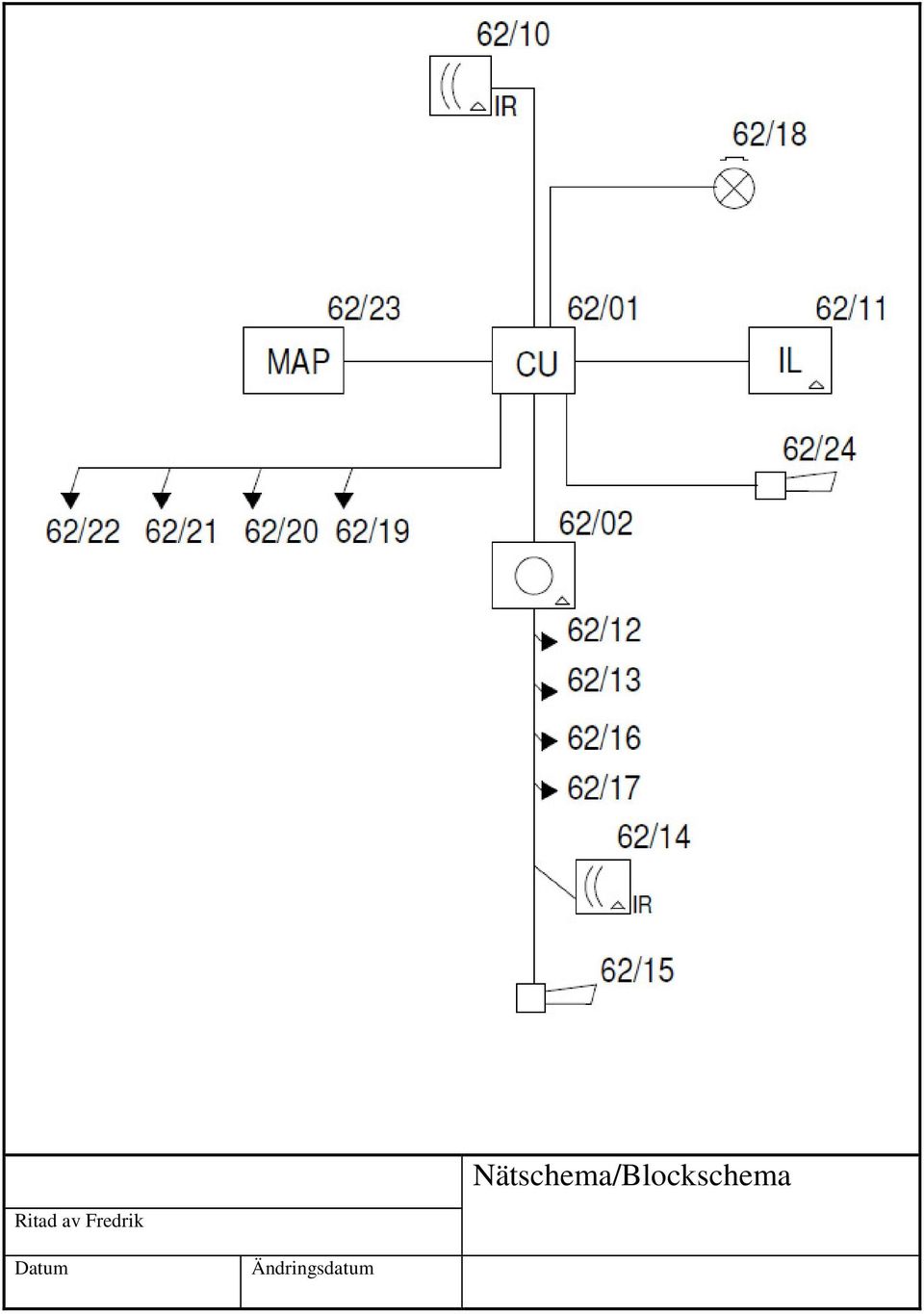

4 Nätschema/Blockschema Ritad av Fredrik Datum Ändringsdatum

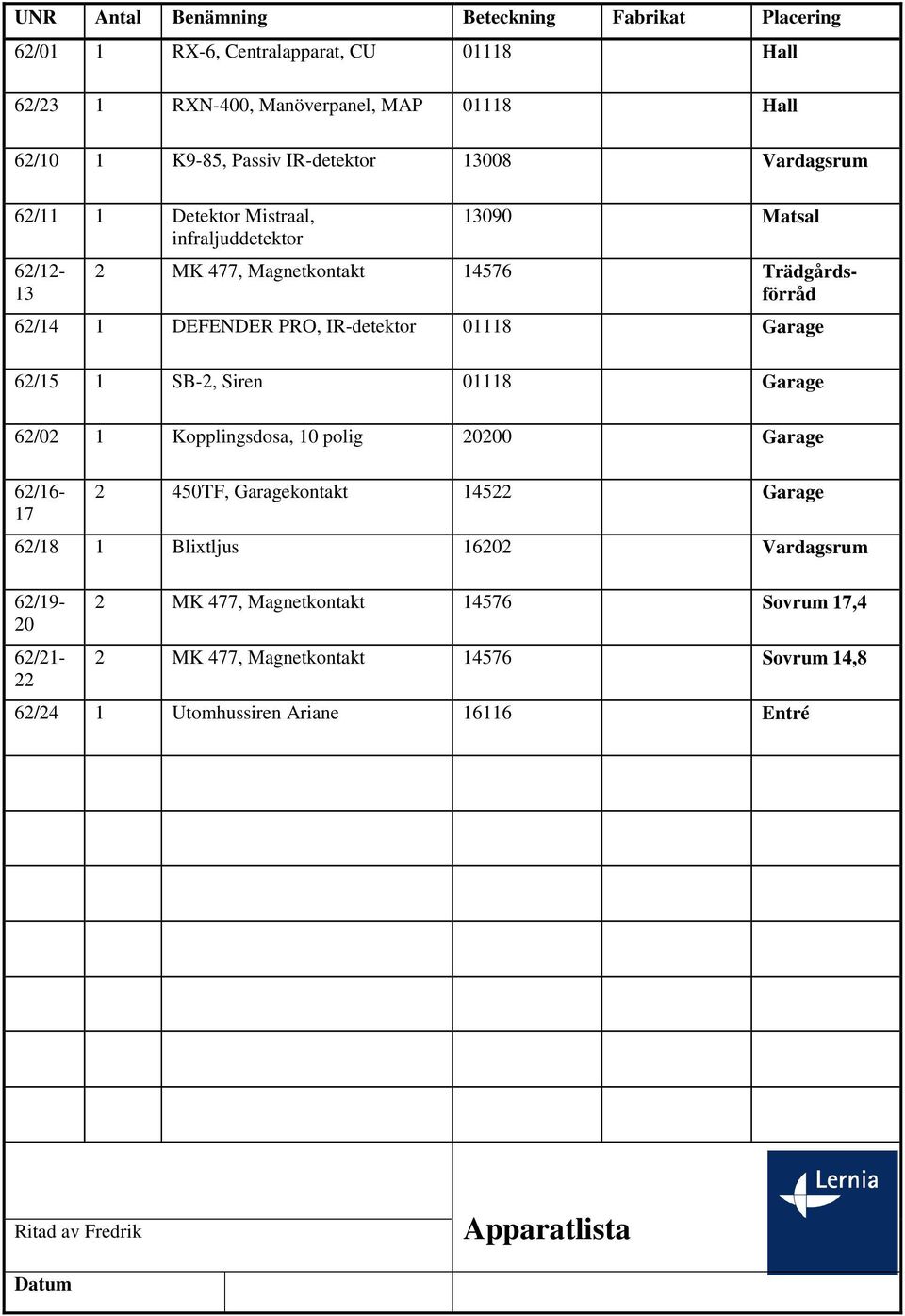

5 UNR Antal Benämning Beteckning Fabrikat Placering 62/01 1 RX-6, Centralapparat, CU Hall 62/23 1 RXN-400, Manöverpanel, MAP Hall 62/10 1 K9-85, Passiv IR-detektor Vardagsrum 62/11 1 Detektor Mistraal, infraljuddetektor 62/ Matsal 2 MK 477, Magnetkontakt Trädgårdsförråd 62/14 1 DEFENDER PRO, IR-detektor Garage 62/15 1 SB-2, Siren Garage 62/02 1 Kopplingsdosa, 10 polig Garage 62/ TF, Garagekontakt Garage 62/18 1 Blixtljus Vardagsrum 62/ / MK 477, Magnetkontakt Sovrum 17,4 2 MK 477, Magnetkontakt Sovrum 14,8 62/24 1 Utomhussiren Ariane Entré Ritad av Fredrik Apparatlista Datum

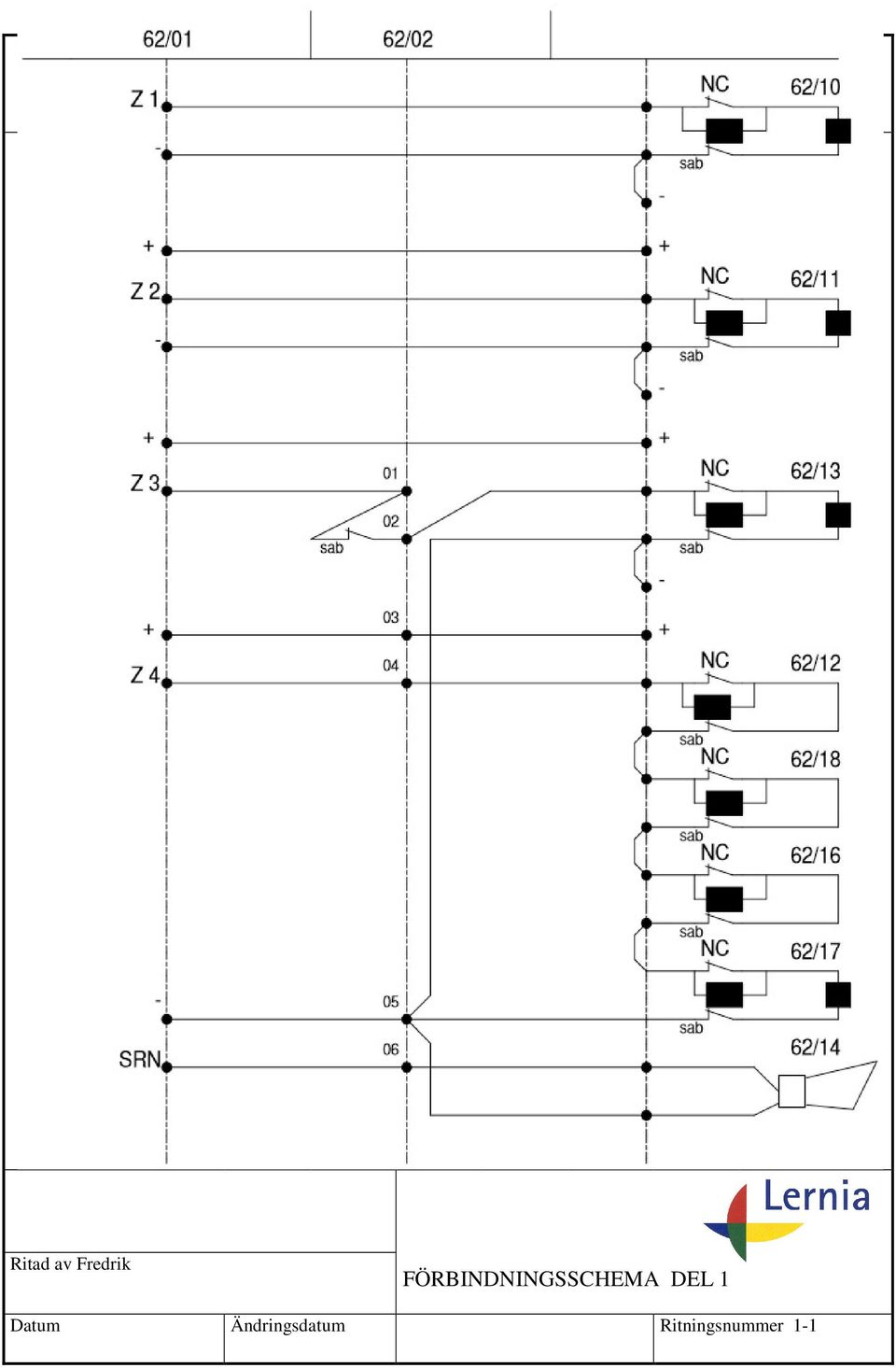

6 Ritad av Fredrik FÖRBINDNINGSSCHEMA DEL 1 Datum Ändringsdatum Ritningsnummer 1-1

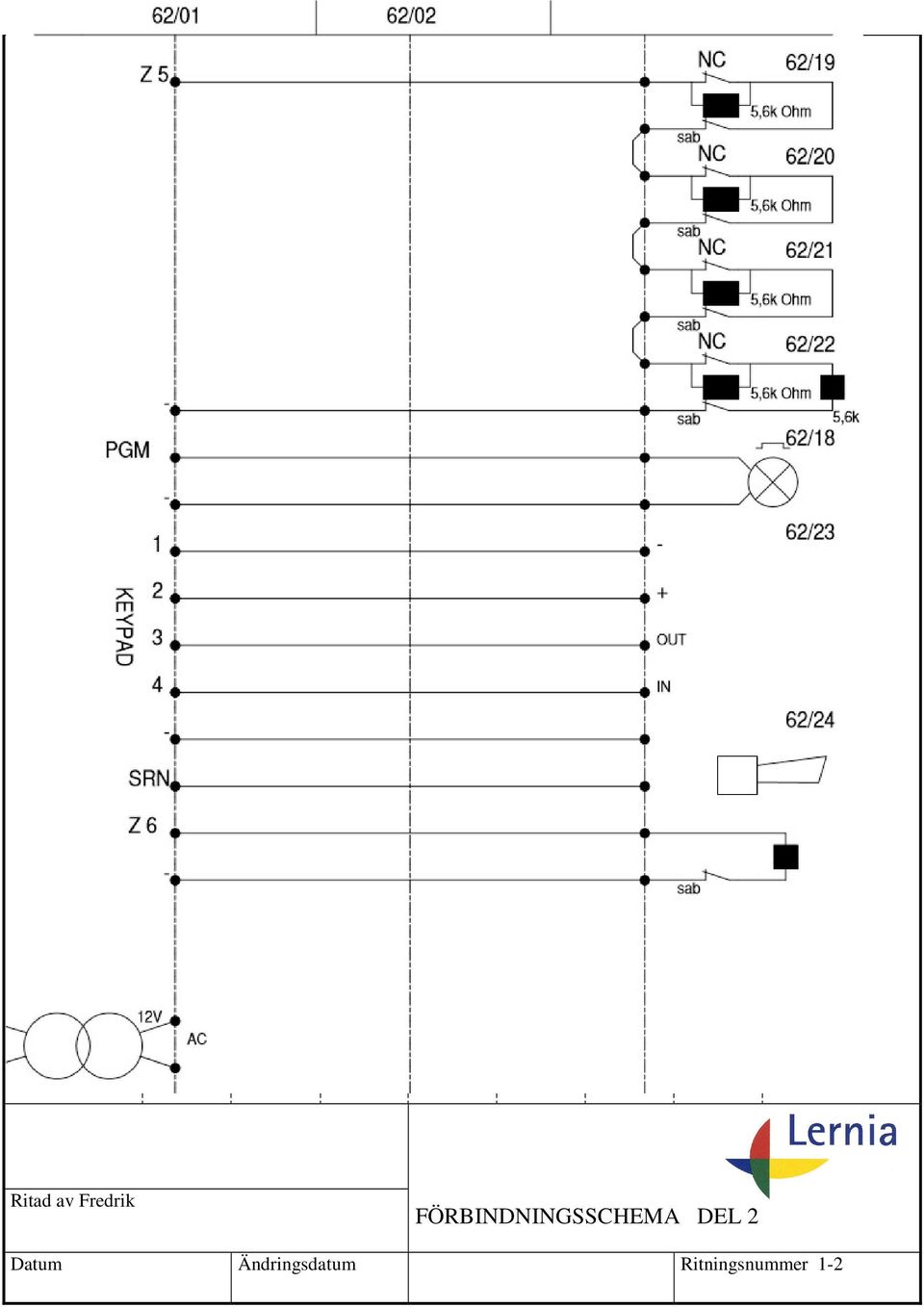

7 Ritad av Fredrik FÖRBINDNINGSSCHEMA DEL 2 Datum Ändringsdatum Ritningsnummer 1-2

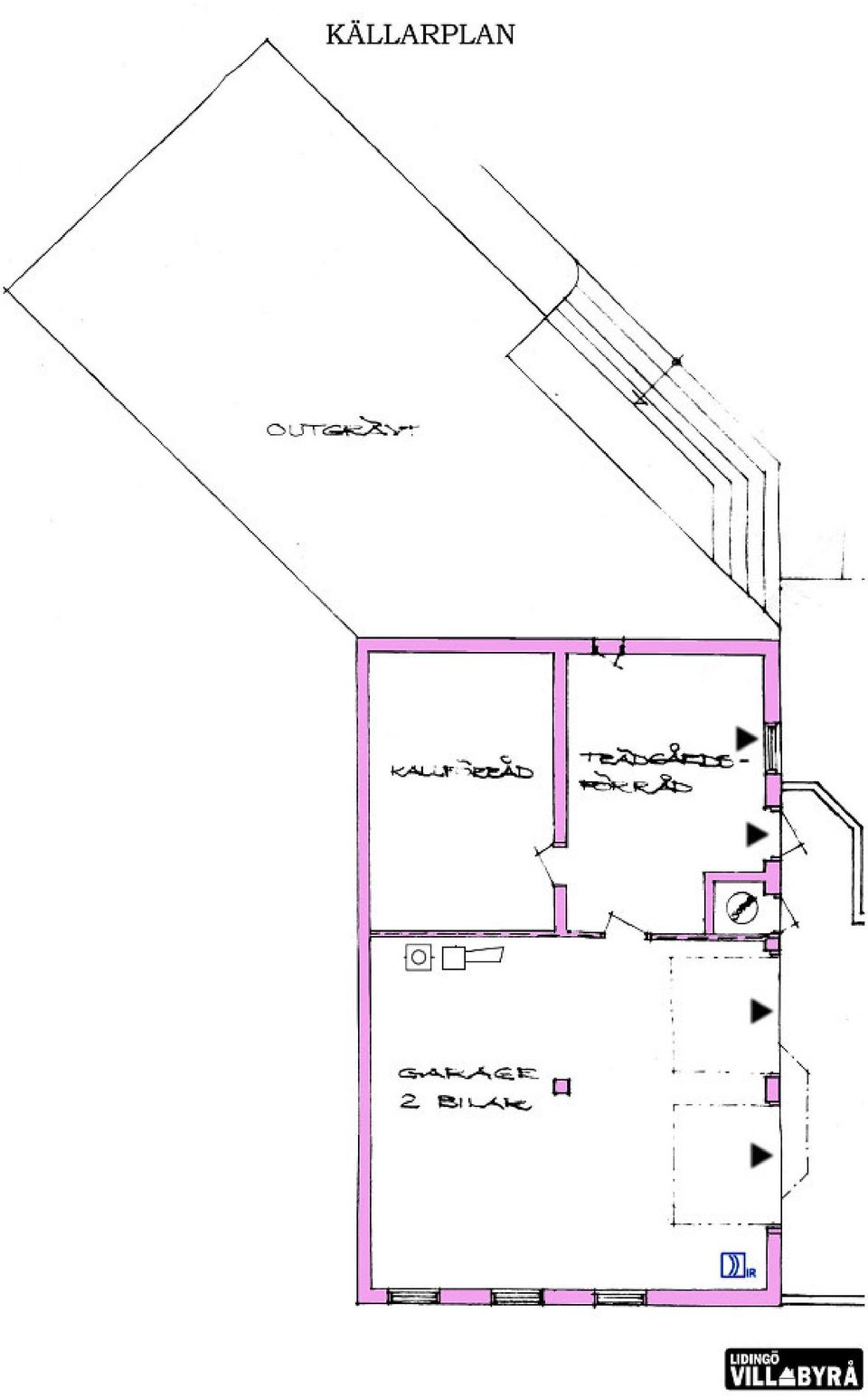

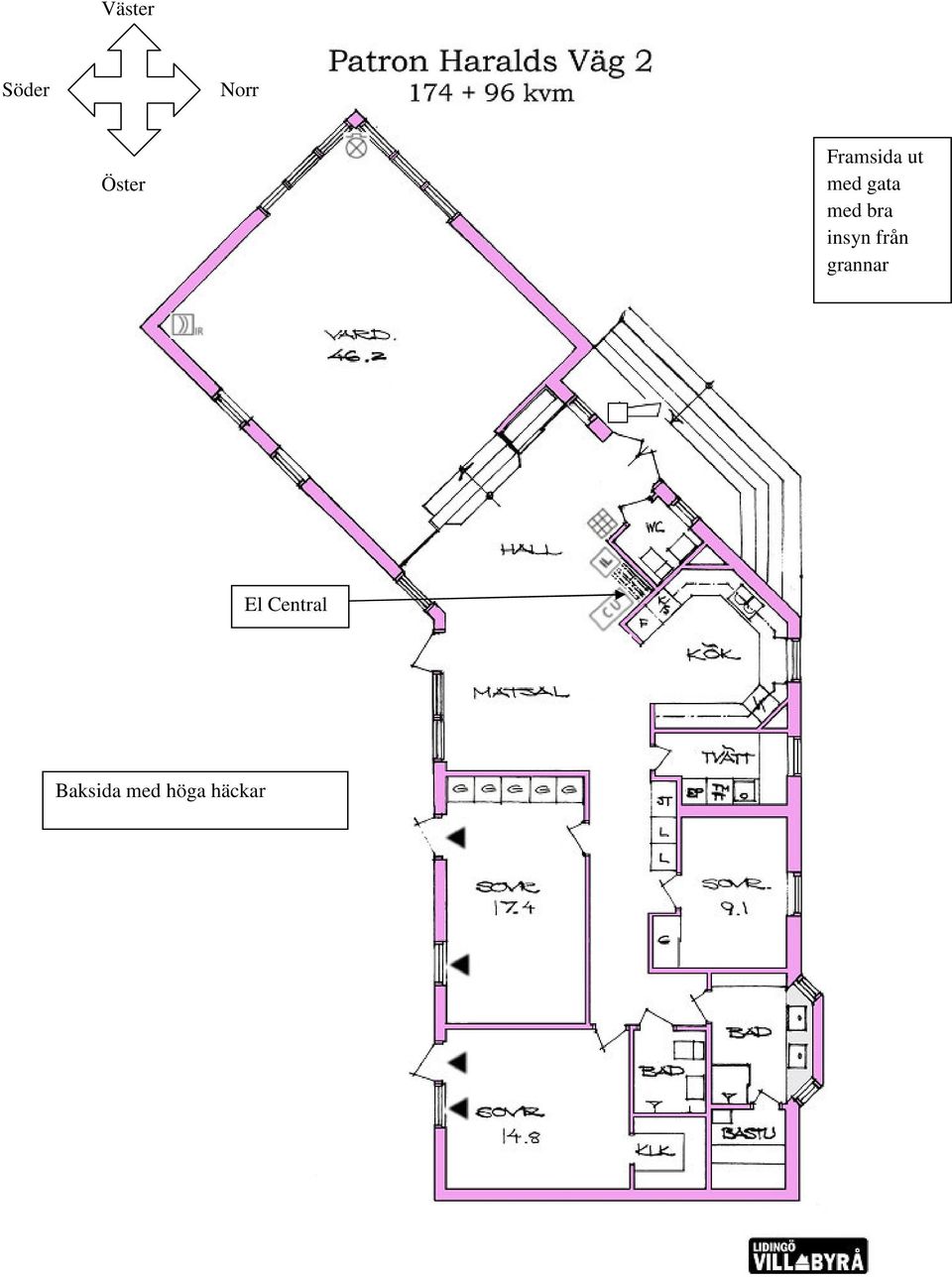

8 Väster Söder Norr Öster Framsida ut med gata med bra insyn från grannar El Central Baksida med höga häckar

9

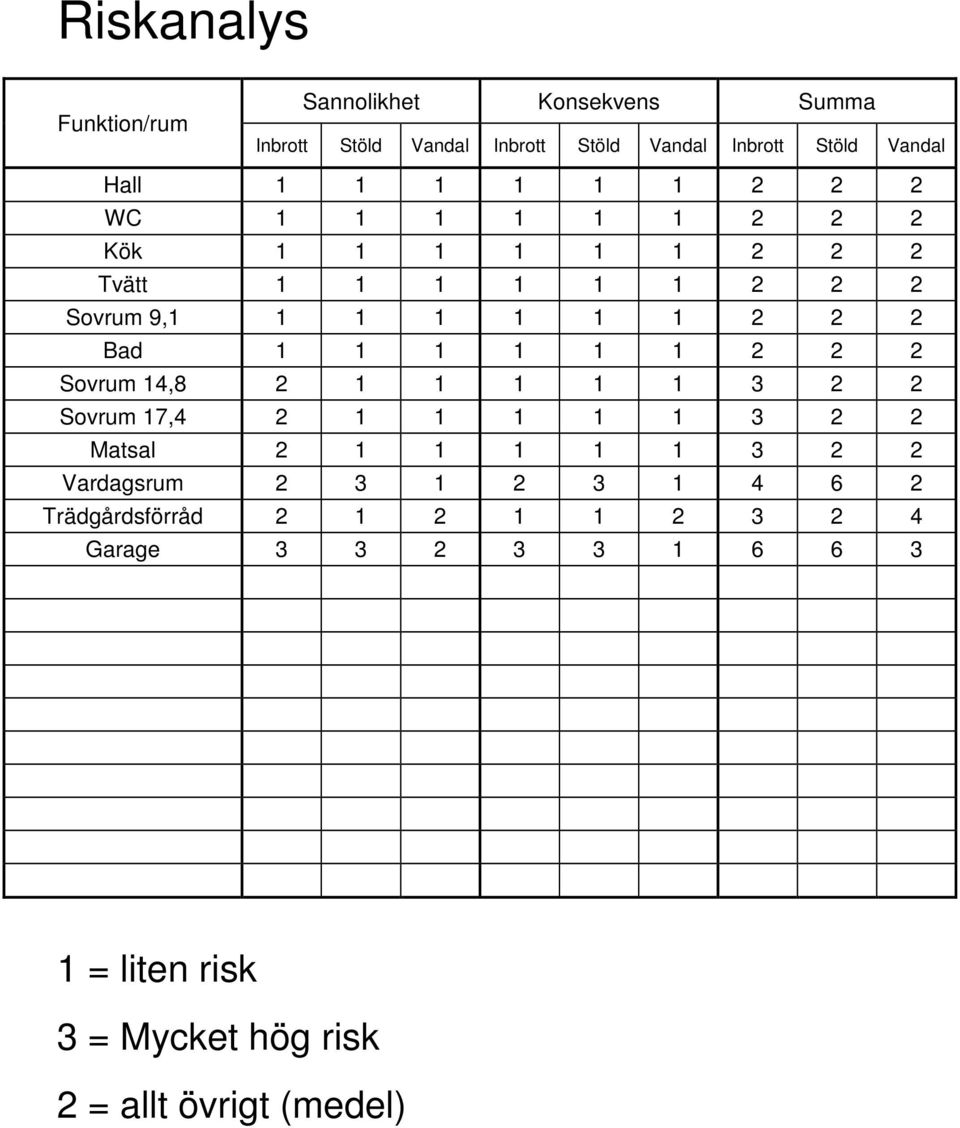

10 Riskanalys Funktion/rum Sannolikhet Konsekvens Summa Inbrott Stöld Vandal Inbrott Stöld Vandal Inbrott Stöld Vandal Hall WC Kök Tvätt Sovrum 9, Bad Sovrum 14, Sovrum 17, Matsal Vardagsrum Trädgårdsförråd Garage = liten risk 3 = Mycket hög risk 2 = allt övrigt (medel)

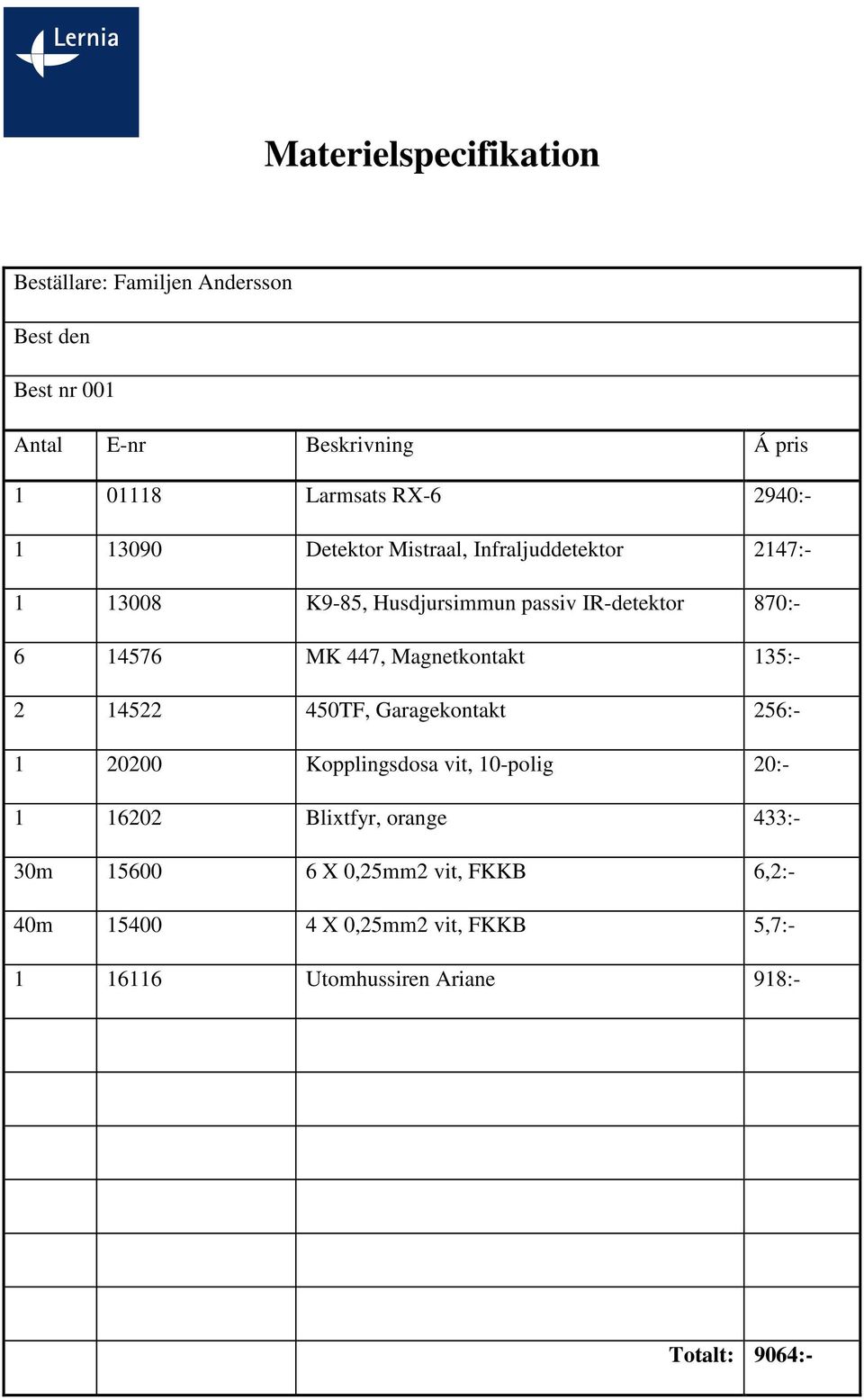

11 Materielspecifikation Beställare: Familjen Andersson Best den Best nr 001 Antal E-nr Beskrivning Á pris Larmsats RX : Detektor Mistraal, Infraljuddetektor 2147: K9-85, Husdjursimmun passiv IR-detektor 870: MK 447, Magnetkontakt 135: TF, Garagekontakt 256: Kopplingsdosa vit, 10-polig 20: Blixtfyr, orange 433:- 30m X 0,25mm2 vit, FKKB 6,2:- 40m X 0,25mm2 vit, FKKB 5,7: Utomhussiren Ariane 918:- Totalt: 9064:-

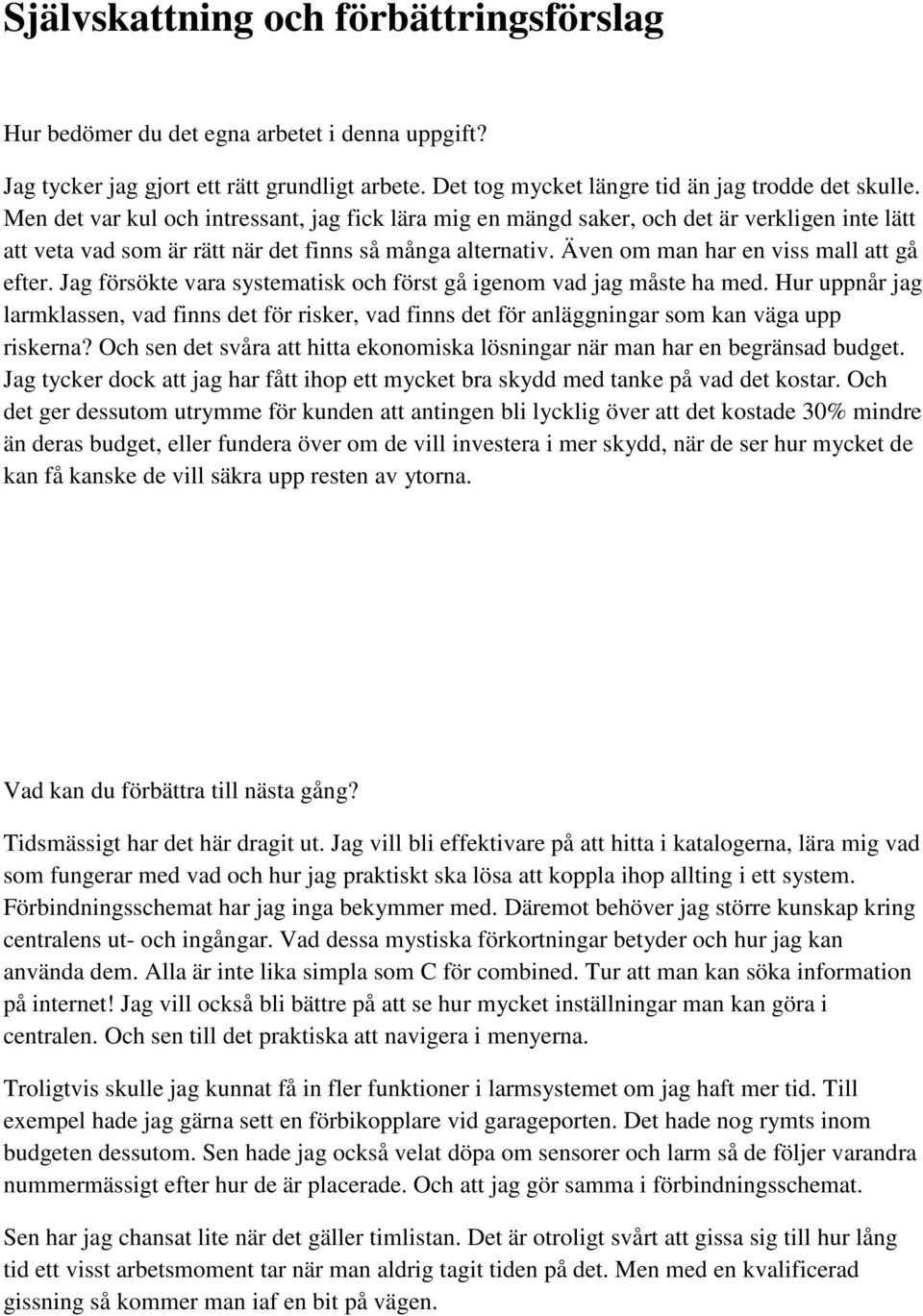

12 Beräkningsunderlag Arbetskostnad Detektor typ MV IR uppsättning och anpassning (Del 20 grupp 615 rad 10) 3 450kr/h 47min/st Magnetkontakt (Del 20 grupp 619 rad 10) 8 18min/st Manöverapparat uppsättning och anpassning (Del 20 grupp 621 rad 15) Förbikopplare (Del 20 grupp 621 rad 10) 1 55min/st 36min/st Centralapparat (Del 9 grupp 528 rad 10) 1 32min/Låda Inkoppling i central teleapparat (Del 10 grupp 506 rad 10) 0,6min/inkopp Uppskalning av kabel (Del 10 grupp 509 rad 10) 50 1,8min/kabel Minikanal (Del 13 grupp 506 rad 10) Kabel i list (Del 7 grupp 512 rad 6) 9min/m 1,8min/10m Siren uppsättning 3 18min/st Kopplingsdosa uppsättning 1 10min Kabeldragning fästning 70 2min/m Total materialkostnad =9064 Total arbetskostnad 666min =4995 Total Installationskostnad =14059

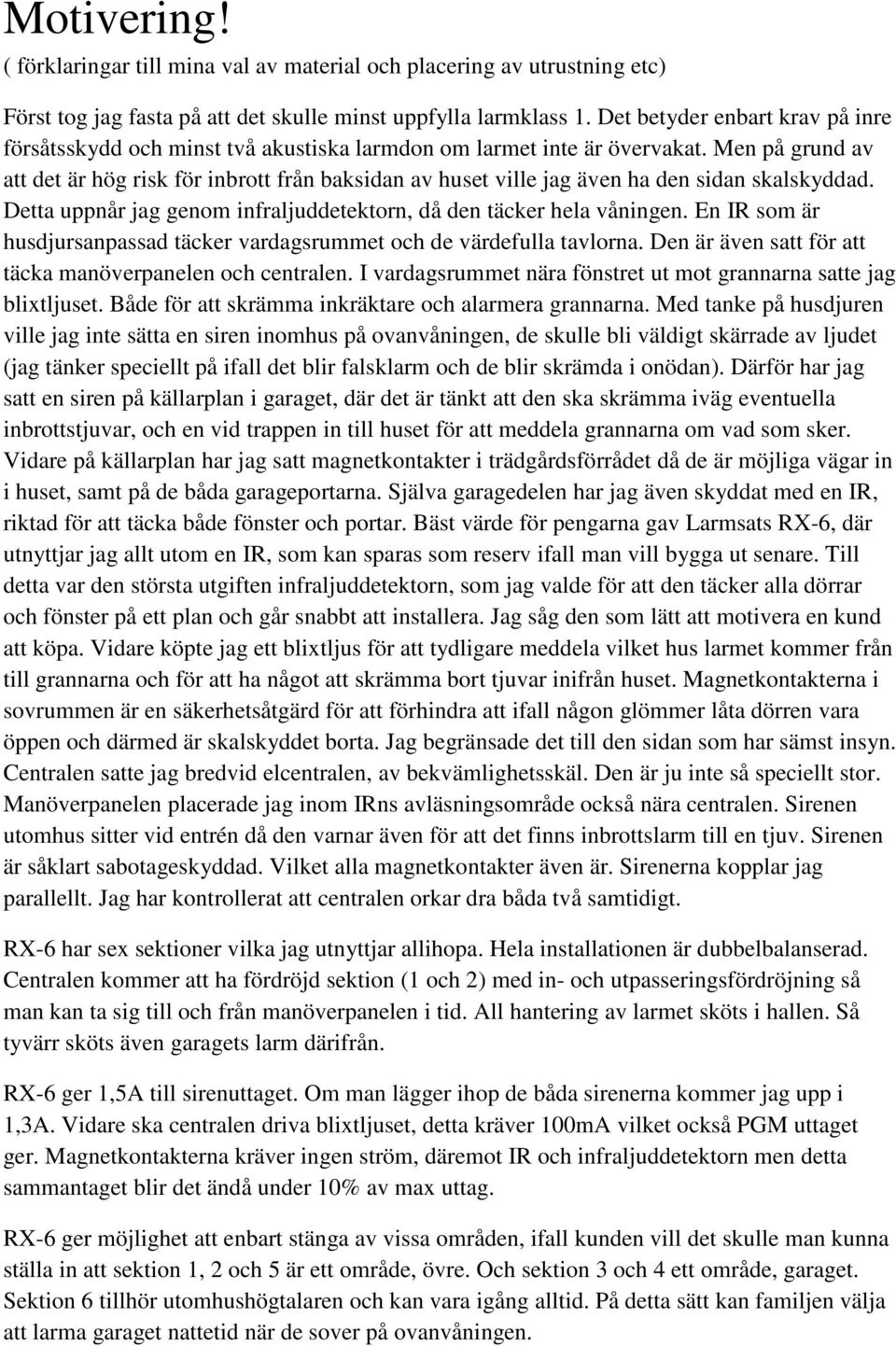

13 Motivering! ( förklaringar till mina val av material och placering av utrustning etc) Först tog jag fasta på att det skulle minst uppfylla larmklass 1. Det betyder enbart krav på inre försåtsskydd och minst två akustiska larmdon om larmet inte är övervakat. Men på grund av att det är hög risk för inbrott från baksidan av huset ville jag även ha den sidan skalskyddad. Detta uppnår jag genom infraljuddetektorn, då den täcker hela våningen. En IR som är husdjursanpassad täcker vardagsrummet och de värdefulla tavlorna. Den är även satt för att täcka manöverpanelen och centralen. I vardagsrummet nära fönstret ut mot grannarna satte jag blixtljuset. Både för att skrämma inkräktare och alarmera grannarna. Med tanke på husdjuren ville jag inte sätta en siren inomhus på ovanvåningen, de skulle bli väldigt skärrade av ljudet (jag tänker speciellt på ifall det blir falsklarm och de blir skrämda i onödan). Därför har jag satt en siren på källarplan i garaget, där det är tänkt att den ska skrämma iväg eventuella inbrottstjuvar, och en vid trappen in till huset för att meddela grannarna om vad som sker. Vidare på källarplan har jag satt magnetkontakter i trädgårdsförrådet då de är möjliga vägar in i huset, samt på de båda garageportarna. Själva garagedelen har jag även skyddat med en IR, riktad för att täcka både fönster och portar. Bäst värde för pengarna gav Larmsats RX-6, där utnyttjar jag allt utom en IR, som kan sparas som reserv ifall man vill bygga ut senare. Till detta var den största utgiften infraljuddetektorn, som jag valde för att den täcker alla dörrar och fönster på ett plan och går snabbt att installera. Jag såg den som lätt att motivera en kund att köpa. Vidare köpte jag ett blixtljus för att tydligare meddela vilket hus larmet kommer från till grannarna och för att ha något att skrämma bort tjuvar inifrån huset. Magnetkontakterna i sovrummen är en säkerhetsåtgärd för att förhindra att ifall någon glömmer låta dörren vara öppen och därmed är skalskyddet borta. Jag begränsade det till den sidan som har sämst insyn. Centralen satte jag bredvid elcentralen, av bekvämlighetsskäl. Den är ju inte så speciellt stor. Manöverpanelen placerade jag inom IRns avläsningsområde också nära centralen. Sirenen utomhus sitter vid entrén då den varnar även för att det finns inbrottslarm till en tjuv. Sirenen är såklart sabotageskyddad. Vilket alla magnetkontakter även är. Sirenerna kopplar jag parallellt. Jag har kontrollerat att centralen orkar dra båda två samtidigt. RX-6 har sex sektioner vilka jag utnyttjar allihopa. Hela installationen är dubbelbalanserad. Centralen kommer att ha fördröjd sektion (1 och 2) med in- och utpasseringsfördröjning så man kan ta sig till och från manöverpanelen i tid. All hantering av larmet sköts i hallen. Så tyvärr sköts även garagets larm därifrån. RX-6 ger 1,5A till sirenuttaget. Om man lägger ihop de båda sirenerna kommer jag upp i 1,3A. Vidare ska centralen driva blixtljuset, detta kräver 100mA vilket också PGM uttaget ger. Magnetkontakterna kräver ingen ström, däremot IR och infraljuddetektorn men detta sammantaget blir det ändå under 10% av max uttag. RX-6 ger möjlighet att enbart stänga av vissa områden, ifall kunden vill det skulle man kunna ställa in att sektion 1, 2 och 5 är ett område, övre. Och sektion 3 och 4 ett område, garaget. Sektion 6 tillhör utomhushögtalaren och kan vara igång alltid. På detta sätt kan familjen välja att larma garaget nattetid när de sover på ovanvåningen.
