Preliminär manual. Larmpaket lares 4.0 för utbildning

Storlek: px
Starta visningen från sidan:

Download "Preliminär manual. Larmpaket lares 4.0 för utbildning"

Transkript

1 +P1 M1 M2 - + P1 M3 M4 - NC C NO +A +R Preliminär manual Larmpaket lares 4.0 för utbildning av produkter LABORATIONSPLATTA LARMSYSTEM KSENIA Centralapparat lares 16IP CA El/teknikrum +P i1 i2 - +P i3 i4 - +P i5 i6 - + A B - 12V - vardagsrum Buss Magnetkontakt i vardagsrum Buss Vardagsrum Manöverpanel ergo kök Kök Inomhussiren radius Utomhussiren garage Läsare volo garage Buss Expansionskort auxi 3 mm + A B - +P M1 M2 - +P M3 M4 M5 - Garage Magnetkontakt i garage Sovrum 1 Såga/skär ut detta fyrkantiga hål Entré Sovrum 2 IR-detektor Defender Pro 3 mm sovrum 1 entré Magnetkontakt i entré 3 mm MP Magnetkontakt MCS-502 sovrum 2 Ksenia 5 mm Belysning utomhus Belysning utomhus Manual v. 1.2

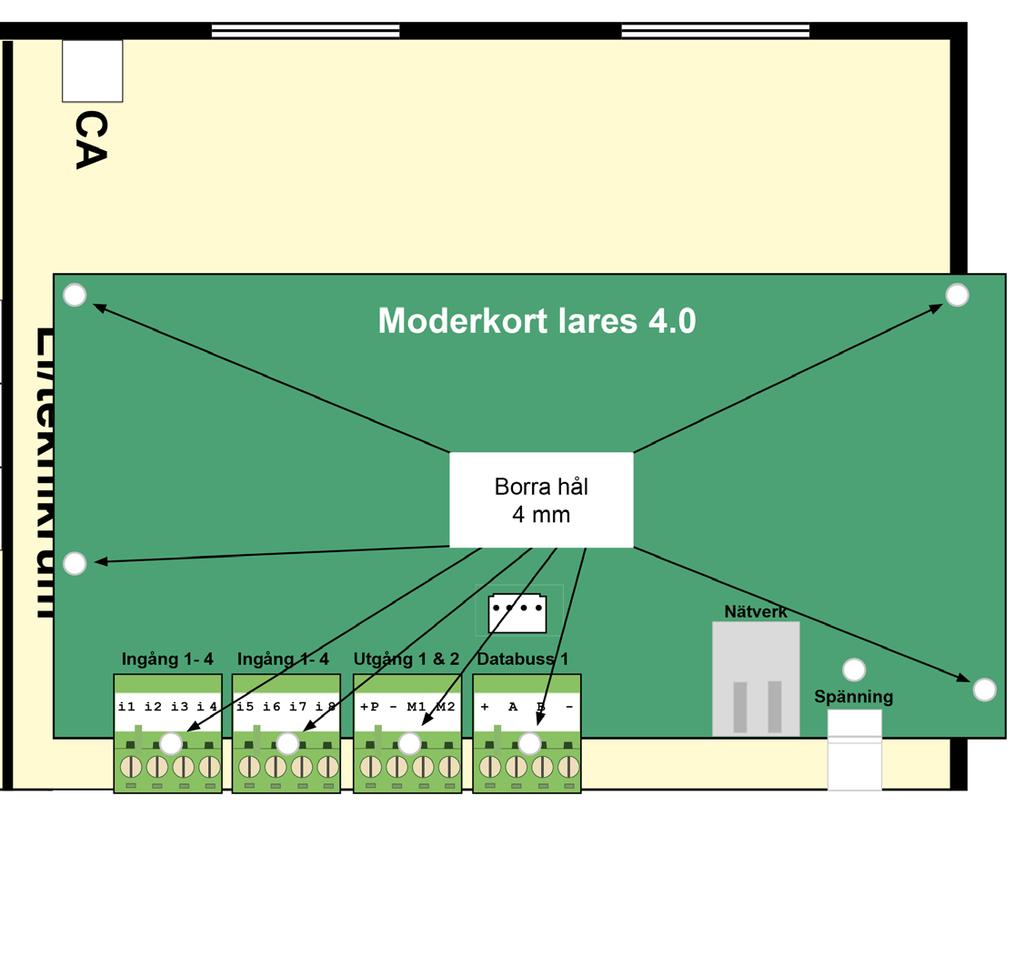

2 Denna anvisning går igenom hur man monterar samt kopplar in larmsystem lares 4.0 på skylt "villa 90x40 cm". För programmering se separat manual. MONTERING Steg 1 - för kretskort moderkort lares 4.0: Borra 4 st hål med en borr för moderkort lares 4.0 i utmärkta hål enligt bild: Steg 3 - för manöverpanel ergo: Borra 3 st hål med en borr i skylten för manöverpanel ergo i utmärkta hål. Såga eller skär ut med en vass kniv det fyrkantiga hålet: Manöverpanel ergo Såga/skär ut detta fyrkantiga hål LABBPLATTA LARMSYSTEM KSENIA agnetkontakt i vardagsrum kök Steg 4 - för siren radius: Borra 5 st hål med en borr i skylten för siren radius i utmärkta hål: Montera nu avsedda metalldistanser i de 4 hålen. Skruva fast moderkortet lares 4.0 i metalldistanser med tillhörande skruvar. Inomhussiren radius srum Steg 2 - för kretskort expansionskort auxi: Borra 4 st hål med en 3 mm borr i skylten för kretskort auxi i utmärkta hål samt 5 st hål med borr för kabel: Buss Buss Expansionskort Kök auxi Manöverpanel ergo 3 mm + A B - +P M1 M2 - +P M3 M4 M5 - l n Såga/skär ut detta fyrkantiga hål Garage Entré Sovrum 2 IR-detektor Defender Pro Extronic Elektronik AB kontakt i tré MP sovrum 2

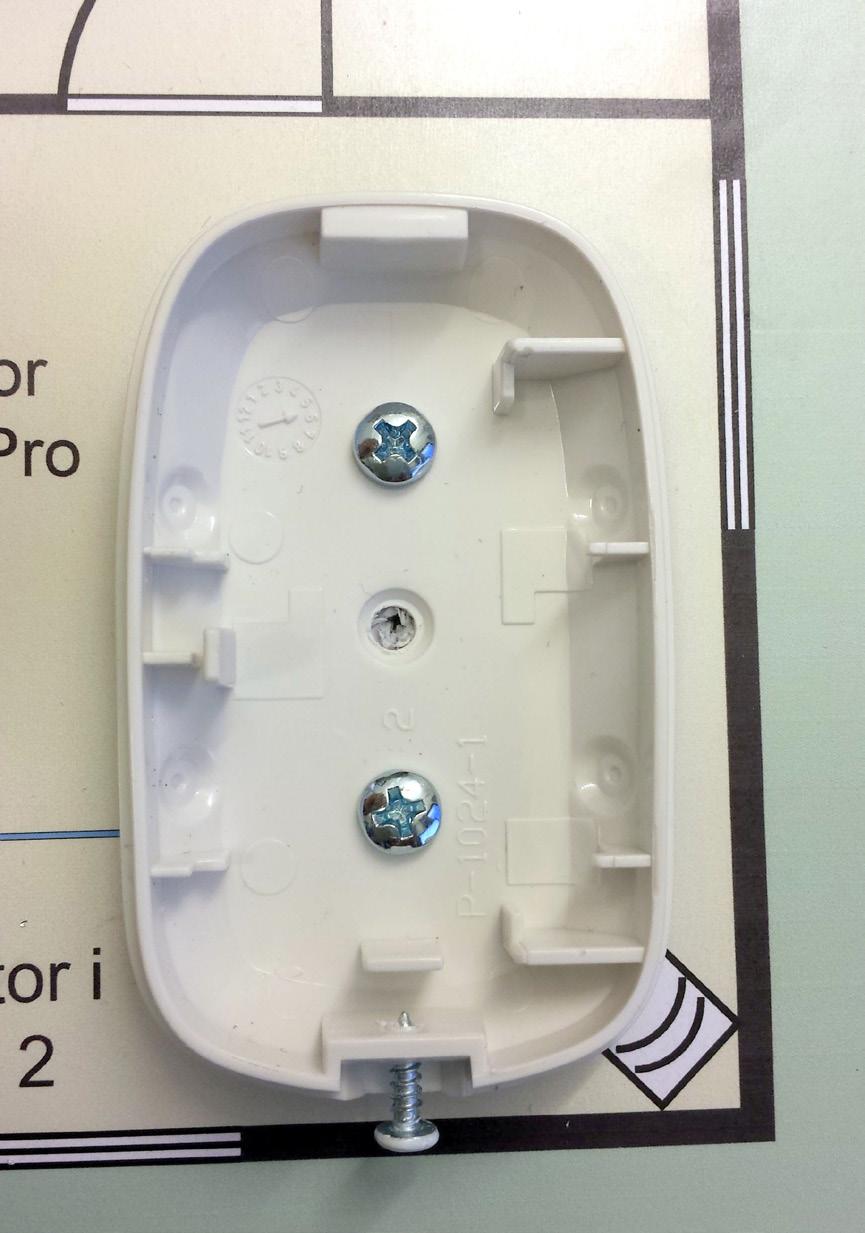

3 Steg 5 - för IR-detektor IR-detektor Defender i pro: Borra 3 st hål med en Borra borr hål i skylten garage för IR-detektor Defender Pro i utmärkta hål: Sovrum 2 Sovrum 1 +P i1 i2 - +P i3 i4 - +P i5 i6 - + A B - 12V vardagsrum vardagsrum Läsare volo Buss Steg 8 - för omkopplare Borra 5 st hål med en 6 mm borr i skylten för omkopplare som ska simulera rörelsedetektorer samt magnetkontakter i alla rum. Expansionskort IR-detektor och magnetkontakt 3 mm i vardagsrum: auxi IR-detektor Defender Pro vardagsrum +P1 M1 M2 - + P1 M3 M4 - NC C NO +A +R Magnetkontakt i 3 mm vardagsrum kök 5 Buss mmför omkopplare Centralapparat + A B - +P M1 M2 - +P M3 M4 M5 - lares 16IP sovrum 2 Garage Inomhussiren Utomhussiren CA radius sovrum 1: garage El/teknikrum Steg 6 - för läsare volo: Magnetkontakt i Borra 2 st hål med en 3 mm borr i skylten för läsare garage volo i utmärkta hål. Borra även 1 st hål med en 5 mm borr för för omkopplare kabelgenomföring: Vardagsrum Läsare volo Buss Buss LABBPLATTA LARMSYSTEM KSENIA 6 mm 6 mm Vardagsrum 6 mm Kök sovrum 1 Ksenia Magnetkon vardagsr Buss Manö e Extronic 20 sning hus 3 mm sovrum 1 Ksenia 5 mm Steg 7 - för magnetkontakt SC517 Borra 3 st hål med en 3 mm borr i skylten för magnetkontakt SC517 i utmärkta hål. Borra även 1 st hål med en 4mm borr för kabelgenomföring: Magnetkontakt i entré Såga/skär ut detta fyrkantiga hål Manöverpanel ergo 3 mm MP Magnetkontakt MCS-502 Utomhussiren garage entré: Entré för omkopplare 6 mm entré IR-detektor och magnetkontakt i garage 6 mm Belysning utomhus garage Belysning utomhus + A B - +P M1 M2 - +P M3 M4 M5 - Garage 6,5 mm 3 mm Magnetkontakt i garage Magnetkontakt i entré Extronic Elektronik AB Läsare volo Buss Extronic Expansionskort auxi för omkopplare Sovrum 2 Såga/skär ut detta fyrkantiga hål IR-detektor Defender Pro sovrum 2 Bo 3

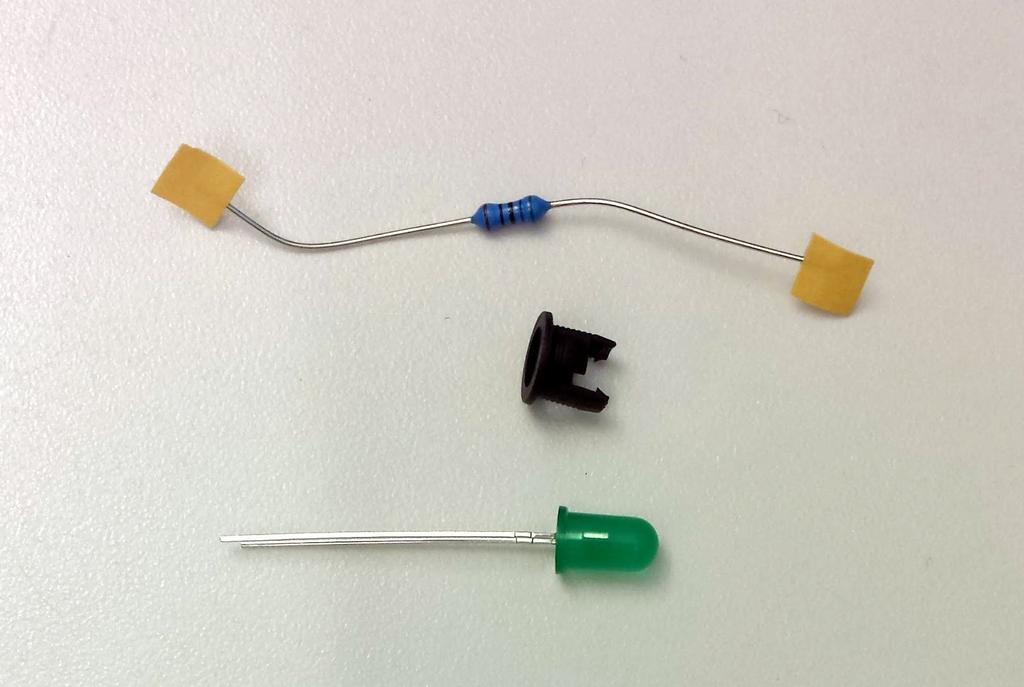

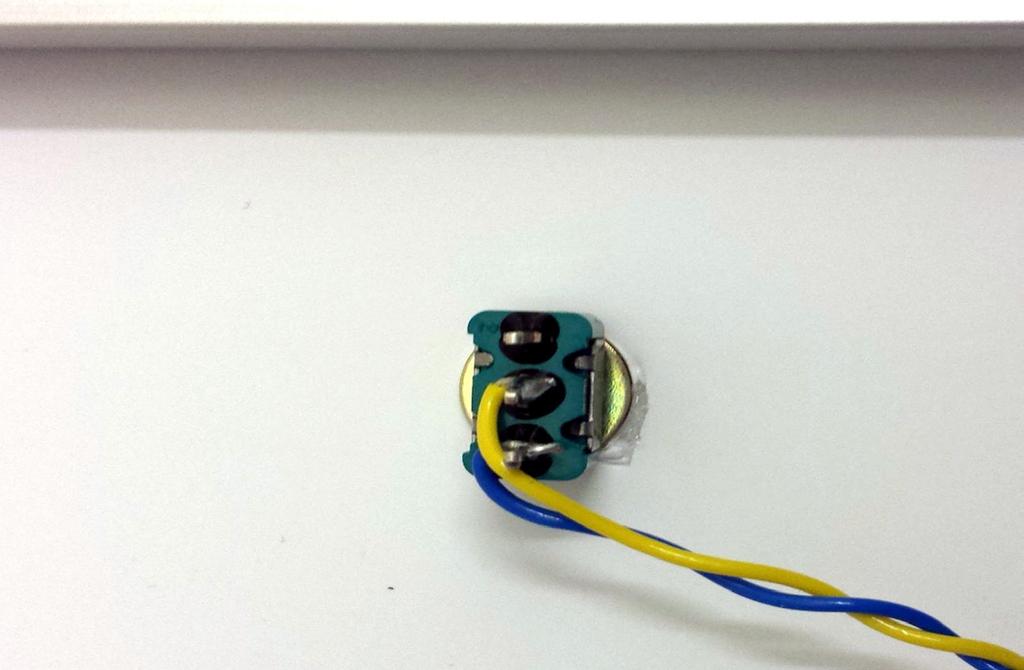

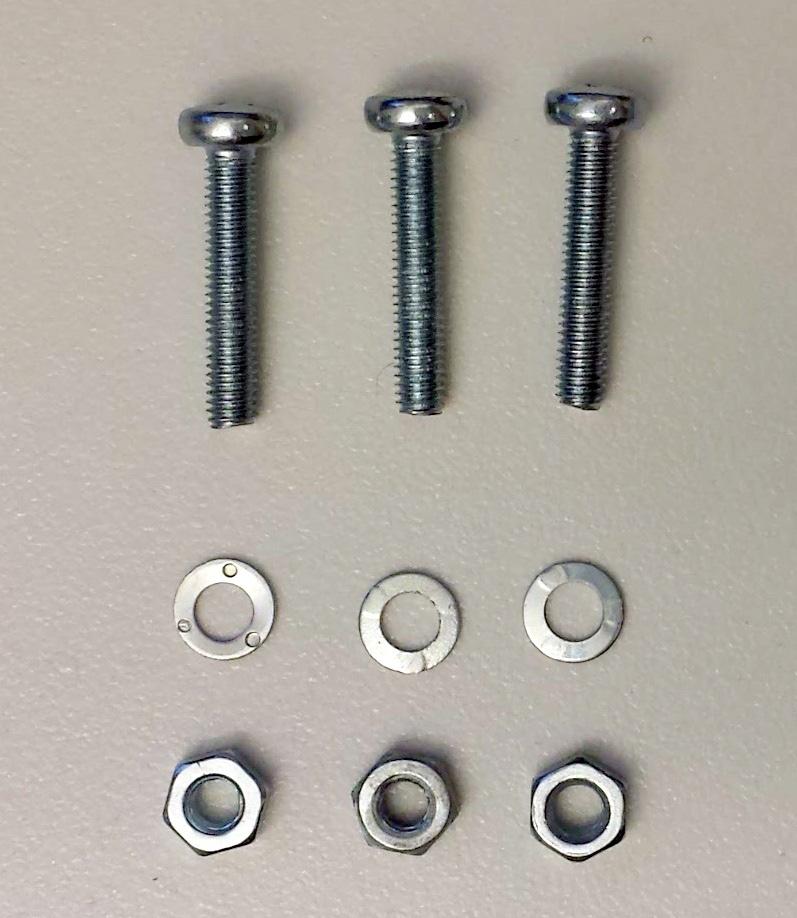

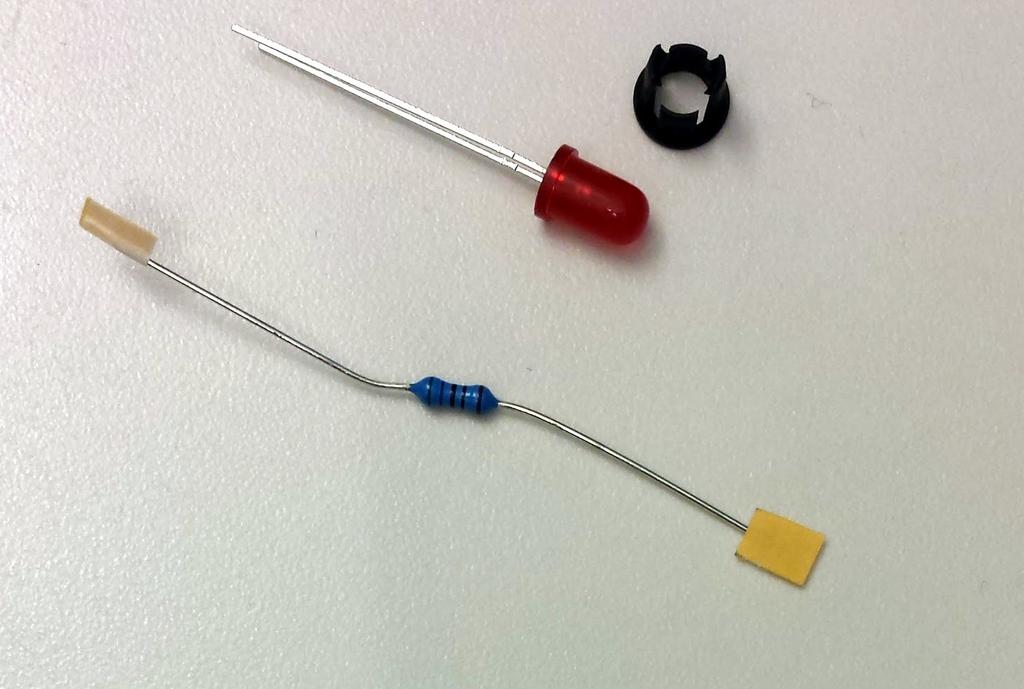

4 Steg 9 - för lysdioder Borra 3 st hål med en 6 mm borr i skylten för lysdioder för belysning samt utomhussiren garage. Belysning trädgård entré Belysning utomhus MP 6 mm 6 mm 3 mm för lysdioder belysning i trädgård Magnetkontakt MCS-502 Belysning utomhus Steg 10 - Montera moderkort lares 4.0 Skruva fast moderkort lares 4.0 med följande skruvar: 4 st Skruv M4 MRX 4.8 FZB M4X6 H 4 st Distansskruv DSS M4x15 NV7 4 st Bricka M4 RBS FZB 4,3X12X1 4 st Mutter M4 M6M 8 FZB Utomhussiren garage (lysdiod) 6 mm + A B - +P M1 M2 - +P M3 M4 M5 - Garage Utomhussiren Borra garage hål för lysdiod utomhussiren utanför garage Magnetkontakt i garage Extronic Elektronik AB

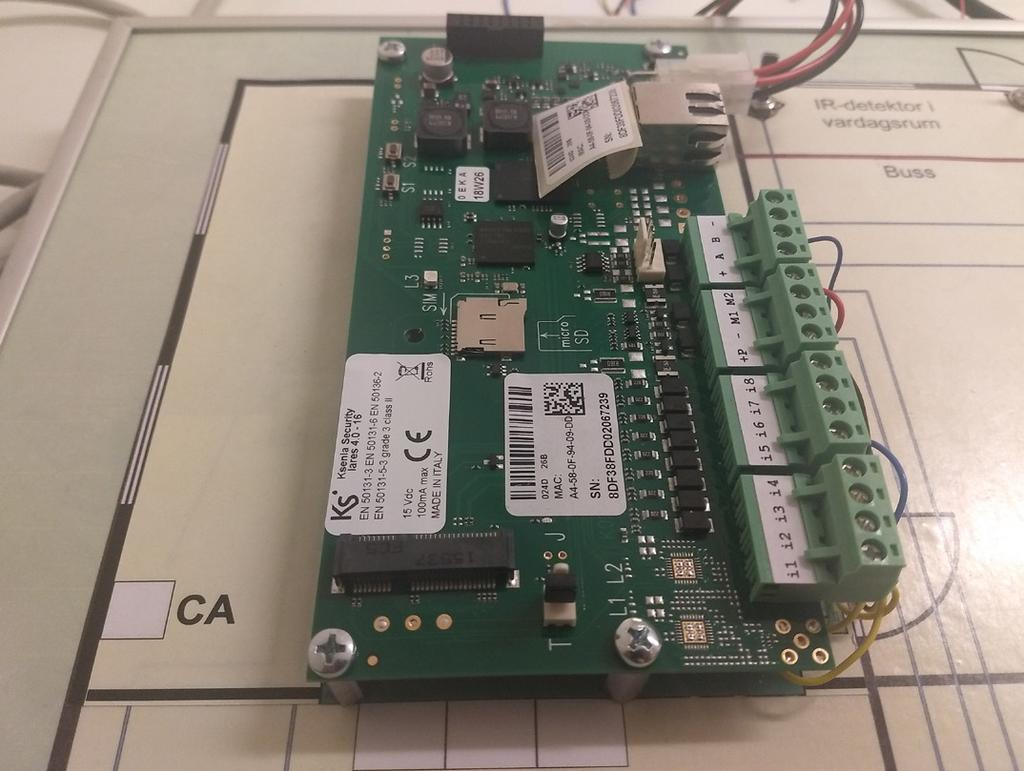

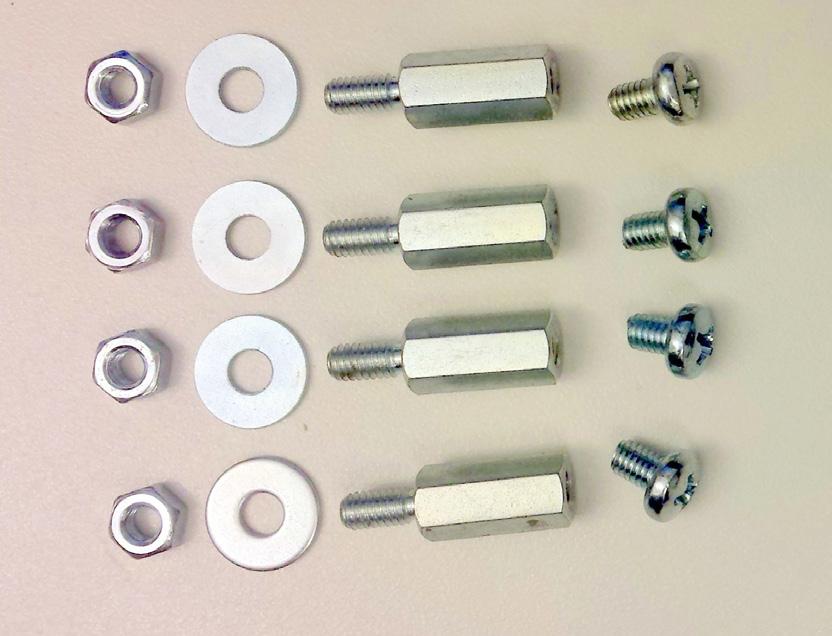

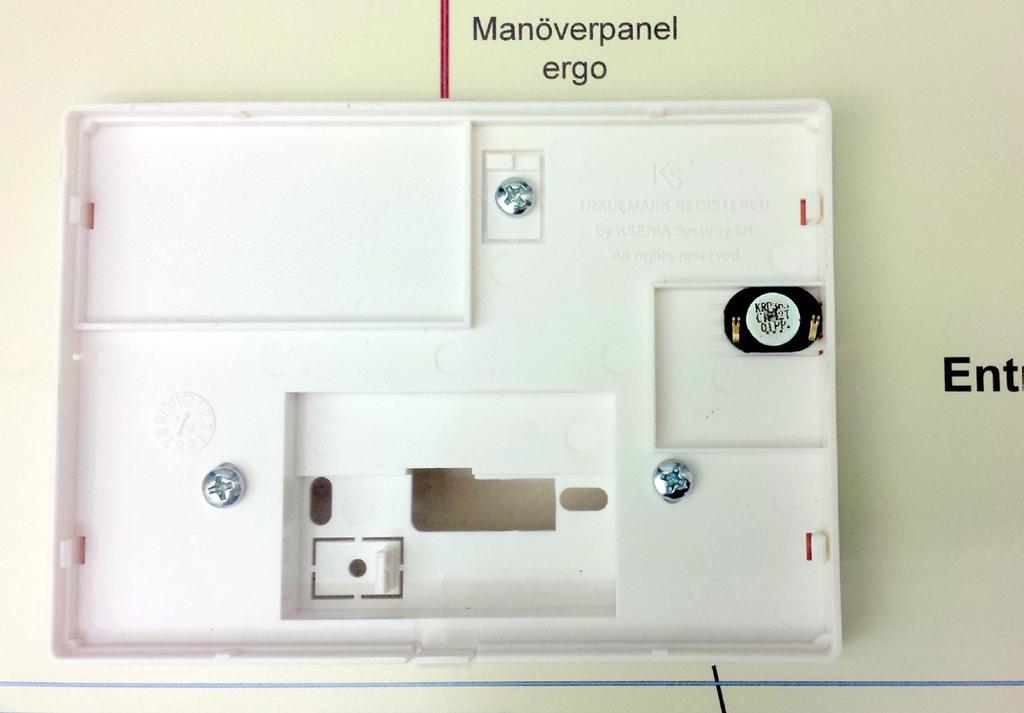

5 Steg 11 - Montera kretskort auxi Skruva fast kretskort lares med följande skruvar: 4 st Skruv M3 MRX 4.8 FZB M3X25 H 4 st Distansrör DRM FN 3,2X6X12 4 st Bricka M3 RBS FZB 3,2X9X0,8 4 st Mutter M3 M6M 8 FZB Steg 12 - Montera manöverpanel ergo Skruva fast manöverpanel ergo med följande skruvar: 3 st Skruv M4 MRX 4.8 FZB M4X14 H 3 st Bricka M4 RBS FZB 4,3X12X1 3 st Mutter M4 M6M 8 FZB Extronic Elektronik AB

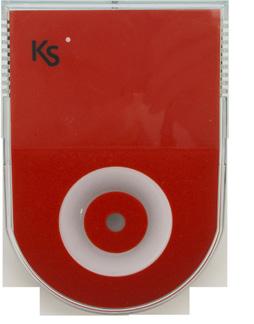

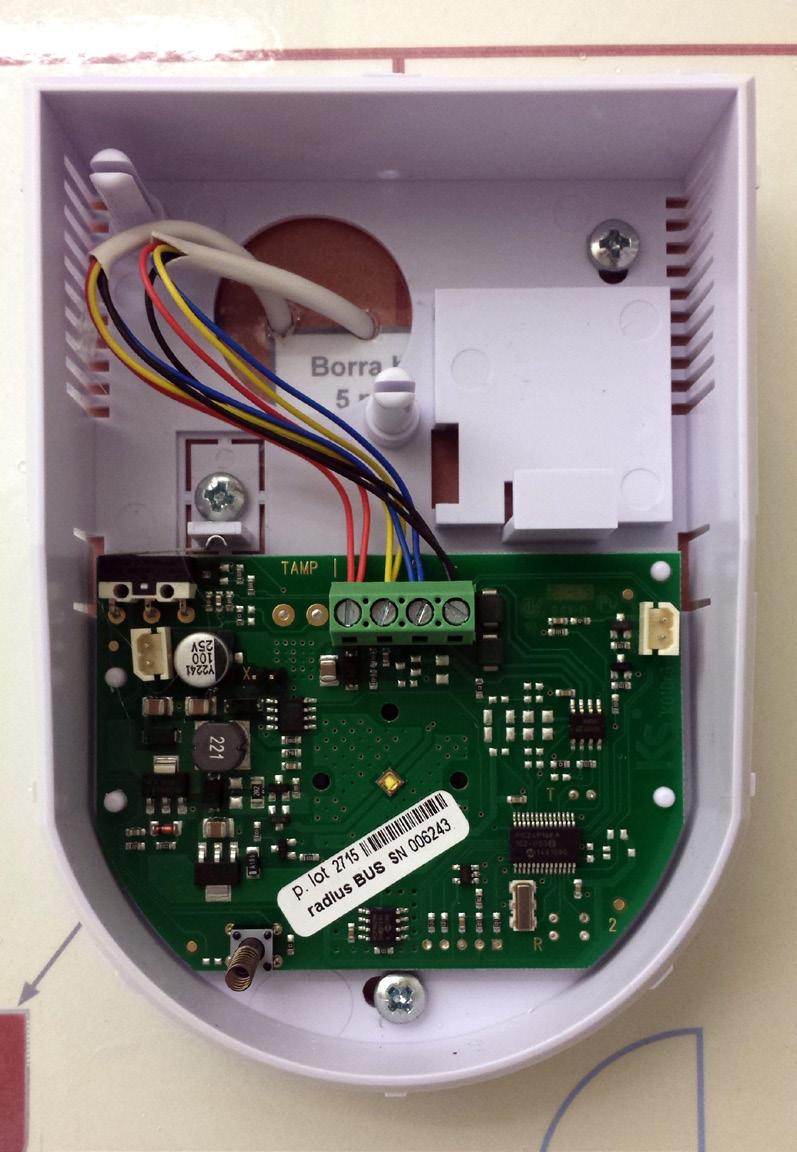

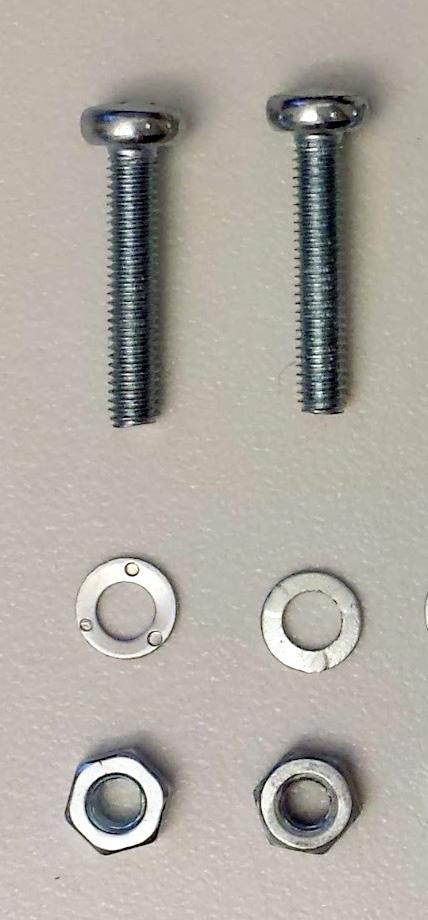

6 Steg 13 - Montera siren radius Skruva fast inomhussiren radius med följande skruvar: 3 st Skruv M4 MRX 4.8 FZB M4X14 H 3 st Bricka M4 RBS FZB 4,3X12X1 3 st Mutter M4 M6M 8 FZB Steg 14 - Montera IR-detektor Defender Pro Skruva fast IR-detektor Defender Pro med följande skruvar: 2 st Skruv M4 MRX 4.8 FZB M4X14 H 2 st Bricka M4 RBS FZB 4,3X12X1 2 st Mutter M4 M6M 8 FZB Extronic Elektronik AB

7 Steg 15 - Montera läsare volo Skruva fast läsare volo med följande skruvar: 2 st Skruv M3 MRX 4.8 FZB M2X20 H 2 st Bricka M3 RBS FZB 3,2X9X0,8 2 st Mutter M3 M6M 8 FZB Steg 16 - Montera magnetkontakt SC-517 Skruva fast magnetkontakt SC-517 med följande skruvar: 3 st Skruv M3 MRX 4.8 FZB M2X20 H 3 st Bricka M3 RBS FZB 3,2X9X0,8 3 st Mutter M3 M6M 8 FZB Extronic Elektronik AB

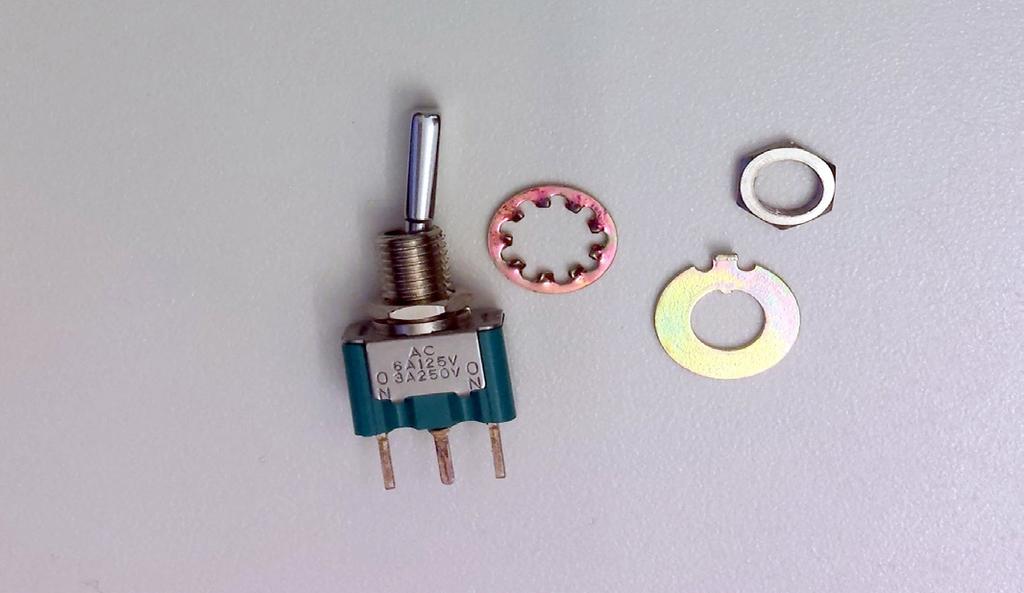

8 Larmpaket lares 4.0 för utbildning Steg 17 - Montera omkopplare för övriga IR-detektorer och magnetkontakter Steg 18 - Montera lysdiod för belysning och utomhussiren Sätt fast lysdioder för belysning trädgård samt lysdiod för utomhussiren garage. För att simulera övriga detektorer och magnetkontakter ska omkopplare användas. Dessa monteras med hjälp av en bricka och mutter som medföljer omkopplaren.. Tomt stift uppåt Extronic Elektronik AB

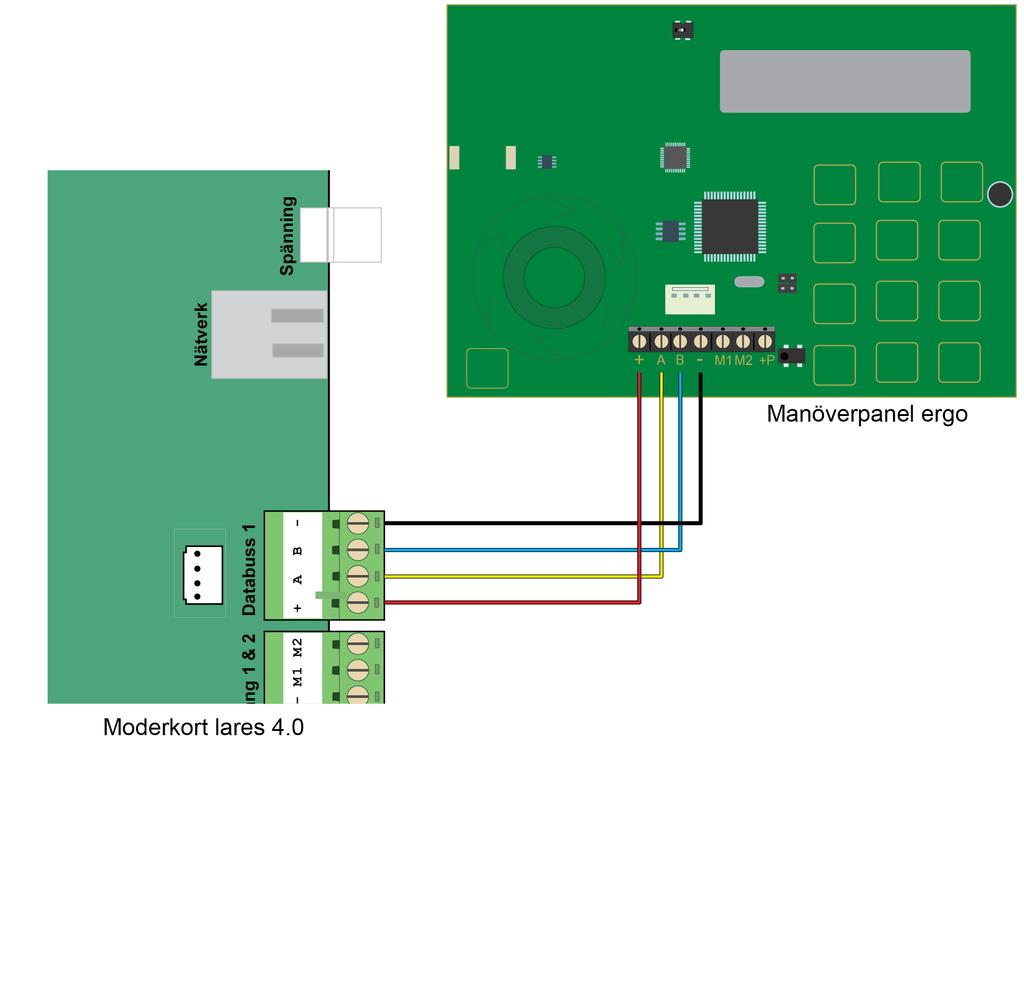

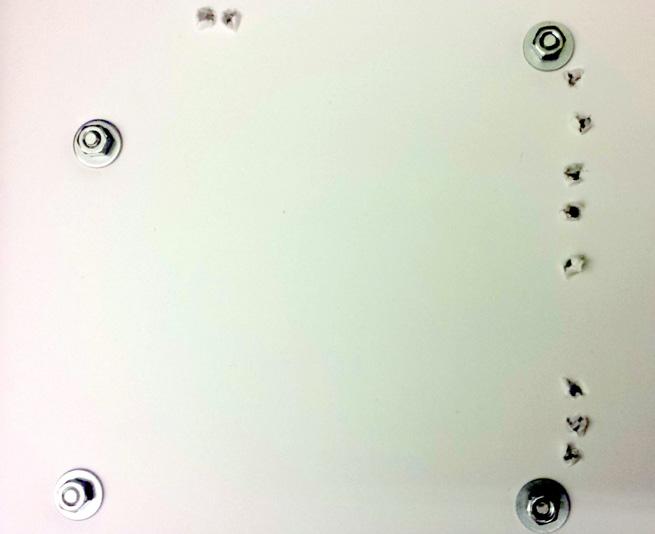

9 Steg 19 - Koppla in manöverpanel ergo till moderkort lares 4.0 Manöverpanel ergo ska anslutas till moderkort lares 4.0 via en 4-ledad kabel. Koppla enligt följande: + till + (använd röd ledare) - till - (använd svart ledare) A till A (använd gul ledare) B till B (använd blå ledare B=blå) Dra kabel igenom det tredje hålet uppifrån: Extronic Elektronik AB

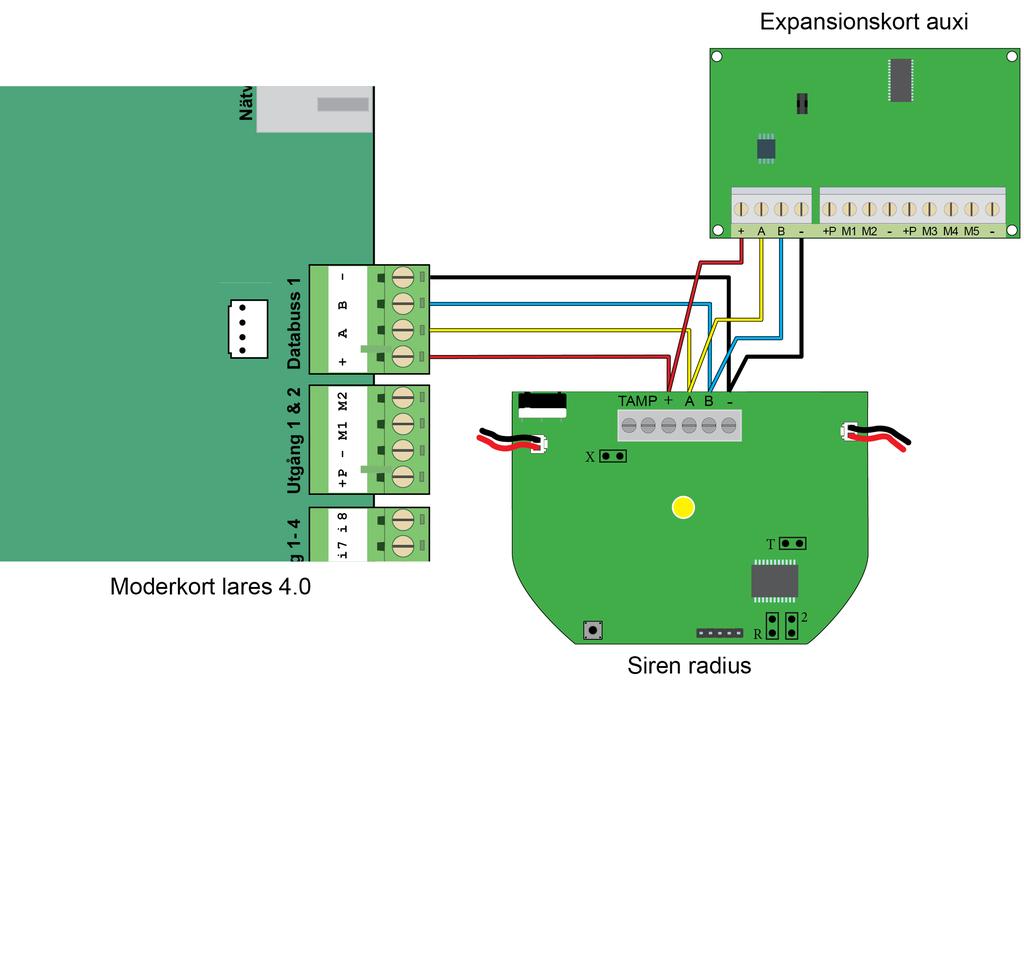

10 Steg 20 - Koppla in siren radius och expansionskort auxi till moderkort lares 4.0 Siren radius och expansionskort auxi ska anslutas till moderkort lares 4.0 med en 4-ledad kabel. Koppla enligt följande: + till + (använd röd ledare) - till - (använd svart ledare) A till A (använd gul ledare) B till B (använd blå ledare B=blå) Extronic Elektronik AB

11 Steg 21 - Koppla in läsare volo till expansionskort auxi Läsare volo ska kopplas in till expansionskort auxi med 4-ledad kabel. Använd befintlig kabel från läsare volo till plint på expansionskort auxi enligt följande: Röd till + Gul till B Grön till A Vit till - Extronic Elektronik AB

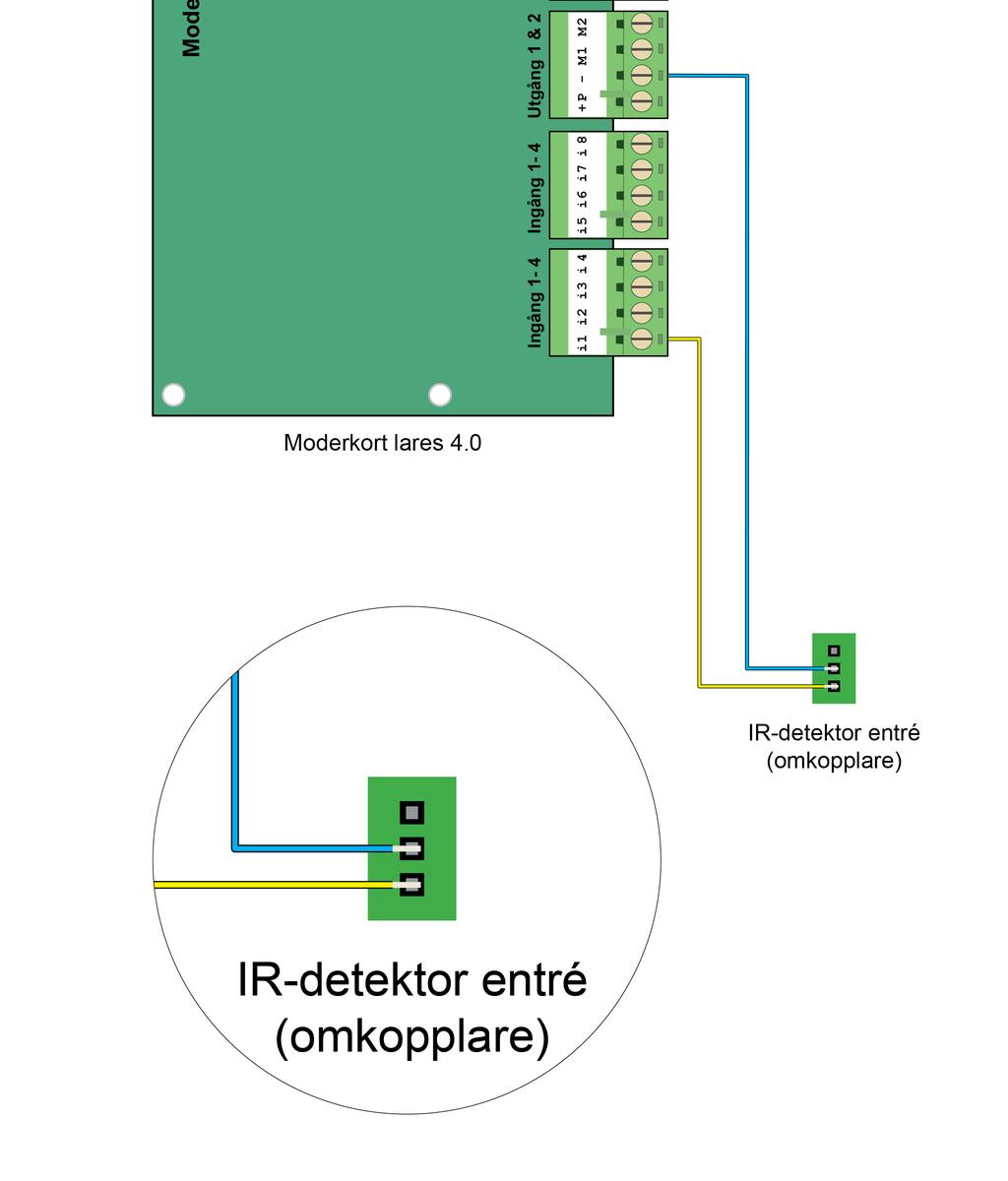

12 Steg 22- Koppla in IR-detektor entré (omkopplare) till moderkort lares 4.0 IR-detektor entré (omkopplare) ska anslutas till ingång I1 på moderkort lares 4.0. Anslut enligt följande: Blå till - Gul till ingång I1 Extronic Elektronik AB

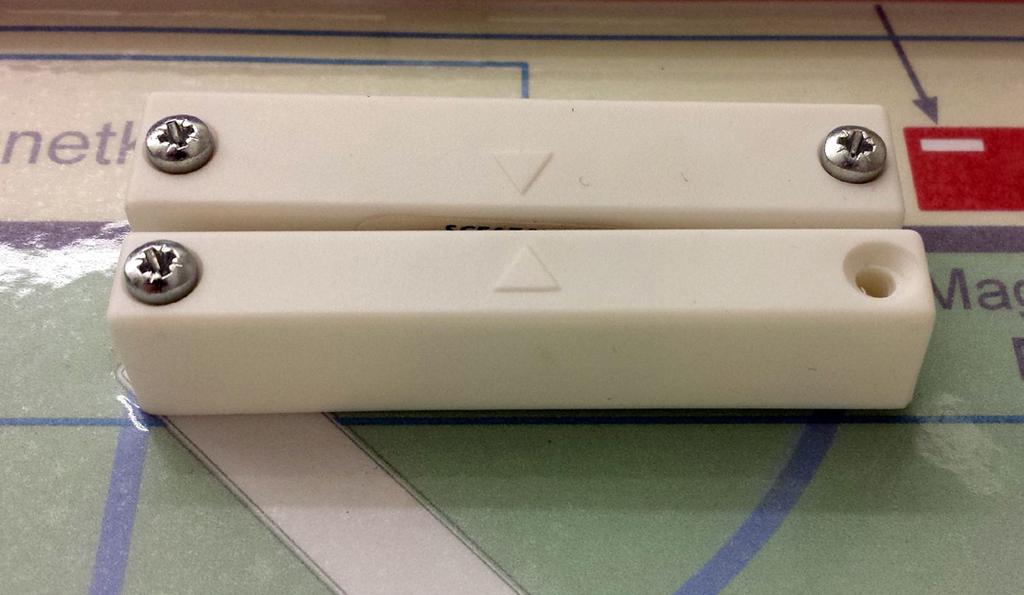

13 Steg 23 - Koppla in magnetkontakt MCS-502 till moderkort lares 4.0 Magnetkontakt SC517 ska anslutas till ingång I2 på moderkort lares 4.0. Anslut enligt följande: Blå till - Gul till ingång I2 Extronic Elektronik AB

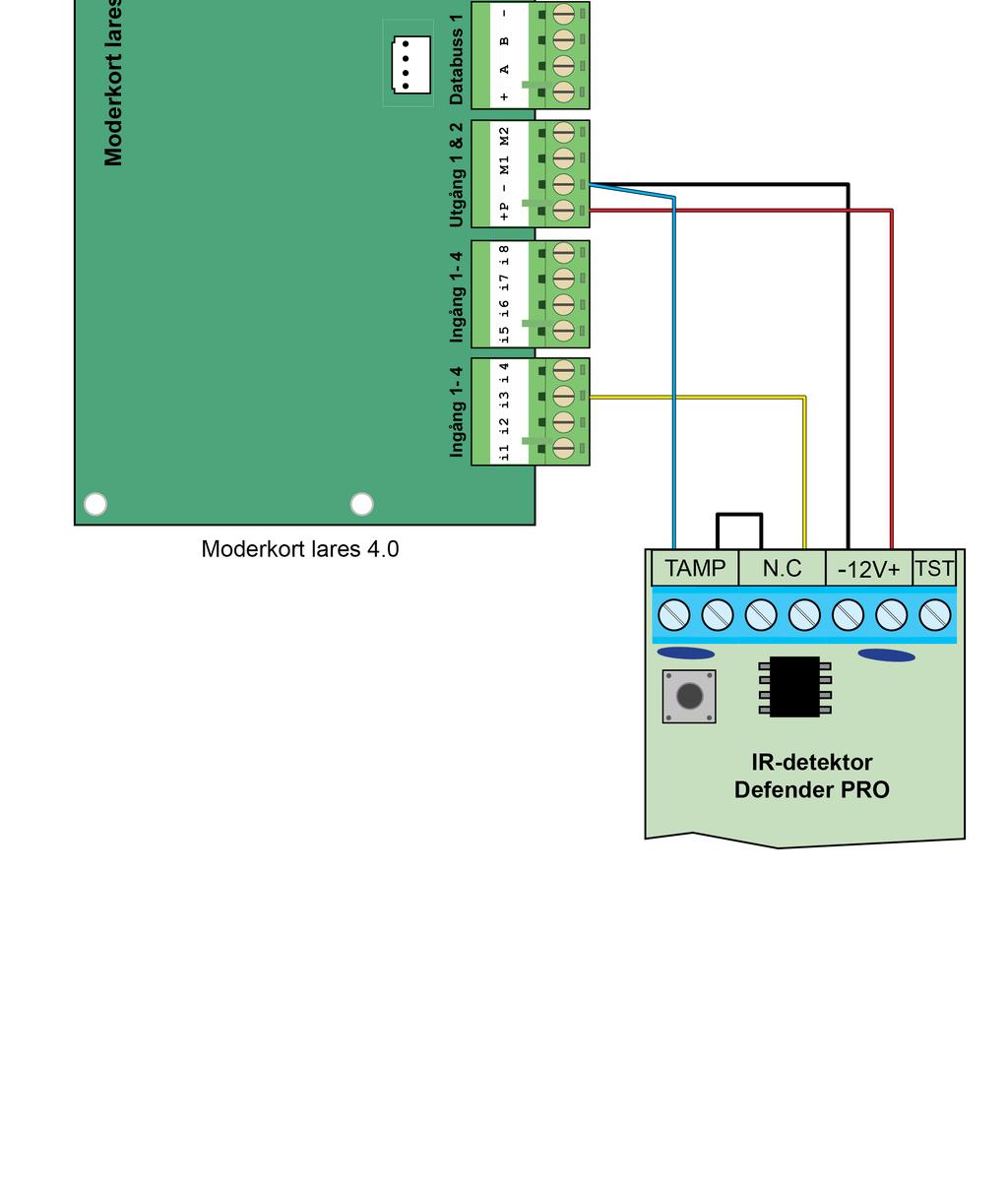

14 Steg 24 - Koppla in IR-detektor Defender Pro till centralapparat lares IR-detektor Defender Pro ska anslutas till ingång M3 på centralapparat lares. Använd en 4-ledad kabel och koppla enligt följande: Blå till - Gul till ingång I3 Extronic Elektronik AB

15 Steg 25 - Koppla in IR-detektor kök (omkopplare) till moderkort lares 4.0 Magnetkontakt kök (omkopplare) ska anslutas till ingång I4 på moderkort lares 4.0. Anslut enligt följande: Blå till - Gul till ingång I4 Extronic Elektronik AB

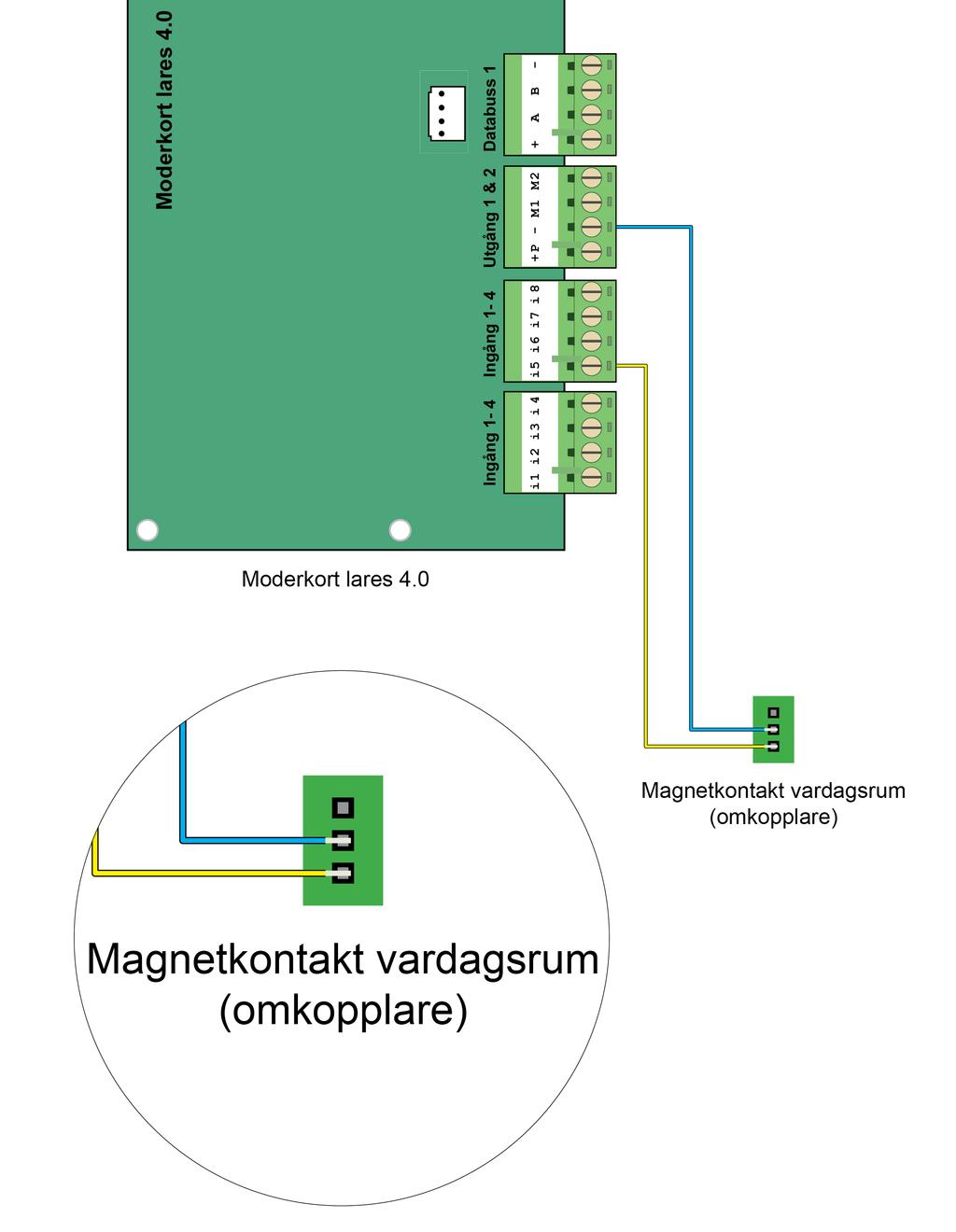

16 Steg 26 - Koppla in magnetkontakt vardagsrum (omkopplare) till moderkort lares 4.0 Magnetkontakt vardagsrum (omkopplare) ska anslutas till ingång I5 på moderkort lares 4.0. Anslut enligt följande: Blå till - Gul till ingång I5 Extronic Elektronik AB

17 Steg 27 - Koppla in IR-detektor vardagsrum (omkopplare) till moderkort lares 4.0 IR-detektor vardagsrum (omkopplare) ska anslutas till ingång I6 på moderkort lares 4.0. Anslut enligt följande: Blå till - Gul till ingång I6 Extronic Elektronik AB

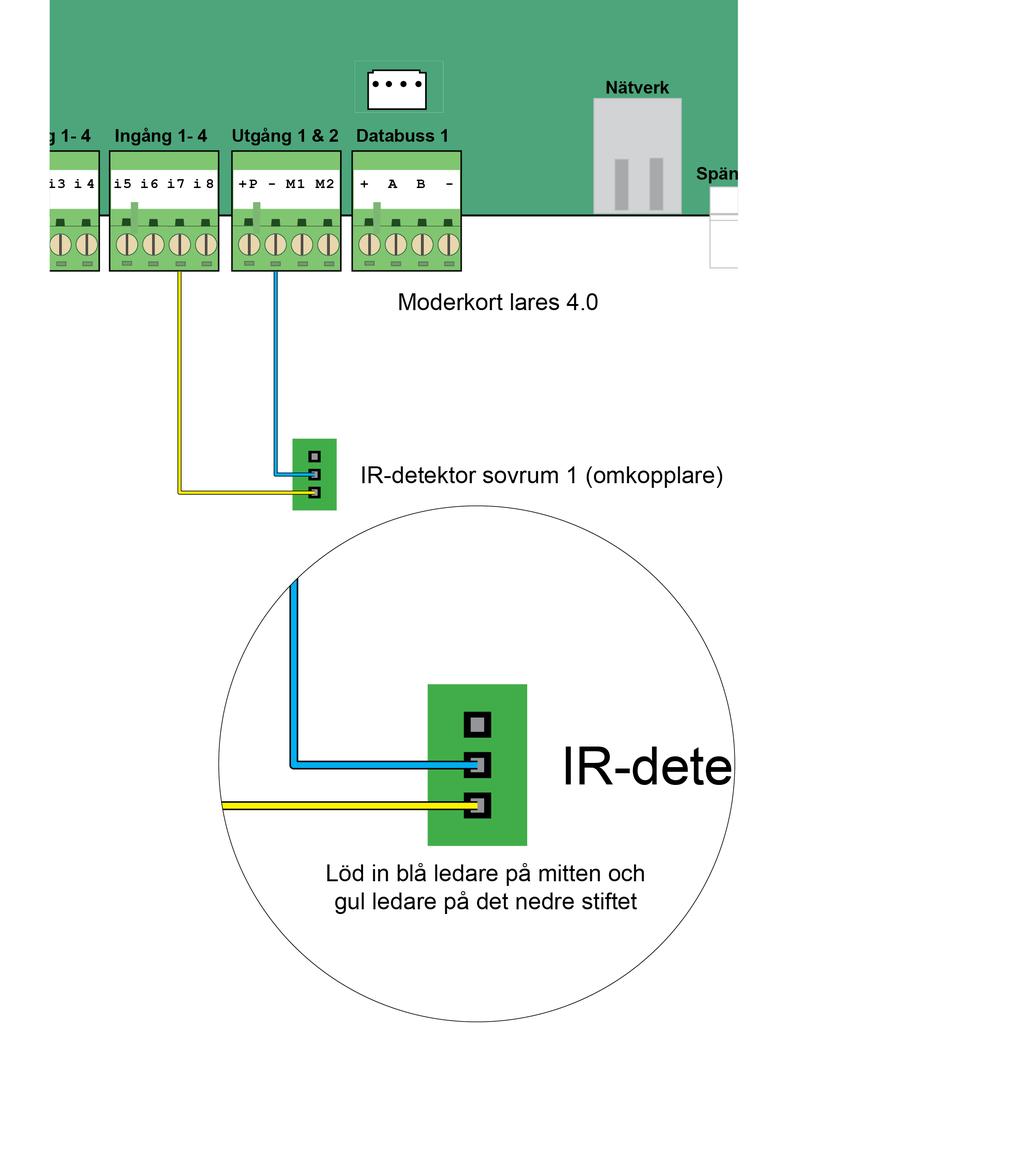

18 Steg 28 - Koppla in IR-detektor sovrum 1 (omkopplare) moderkort lares 4.0 IR-detektor sovrum 1 (omkopplare) ska anslutas till plint M1 på moderkort lares 4.0. Anslut enligt följande: Blå till - Gul till plint I7 Extronic Elektronik AB

19 Steg 29 - Koppla in IR-detektor garage (omkopplare) till expansionskort auxi garage IR-detektor garage (omkopplare) ska anslutas till plint M1 på expansionskort auxi i garage. Anslut enligt följande: Blå till - Gul till plint M1 på expansionskort i garage Extronic Elektronik AB

20 Steg 30 - Koppla in magnetkontakt garage (omkopplare) till expansionskort auxi garage Magnetkontakt garage (omkopplare) ska anslutas till plint M3 på expansionskort auxi i garage. Anslut enligt följande: Blå till - Gul till plint M3 på expansionskort i garage Extronic Elektronik AB

21 Steg 31 - Koppla in utomhussiren garage (lysdiod) till expansionskort auxi garage Utomhussiren garage (lysdiod) ska anslutas till plint M2 på expansionskort auxi i garage. Anslut enligt följande: Röd till + Svart till plint M2 på expansionskort i garage Extronic Elektronik AB

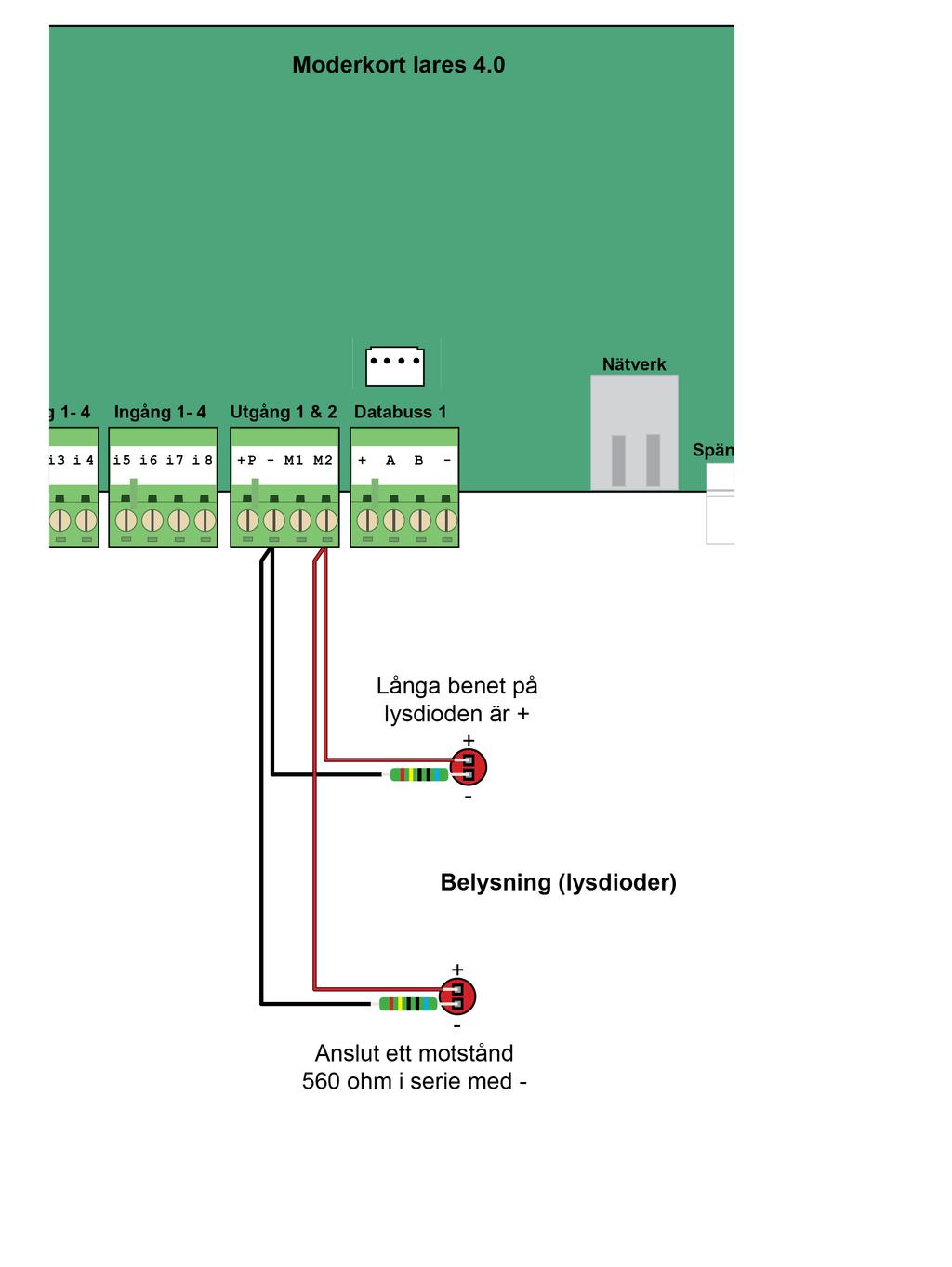

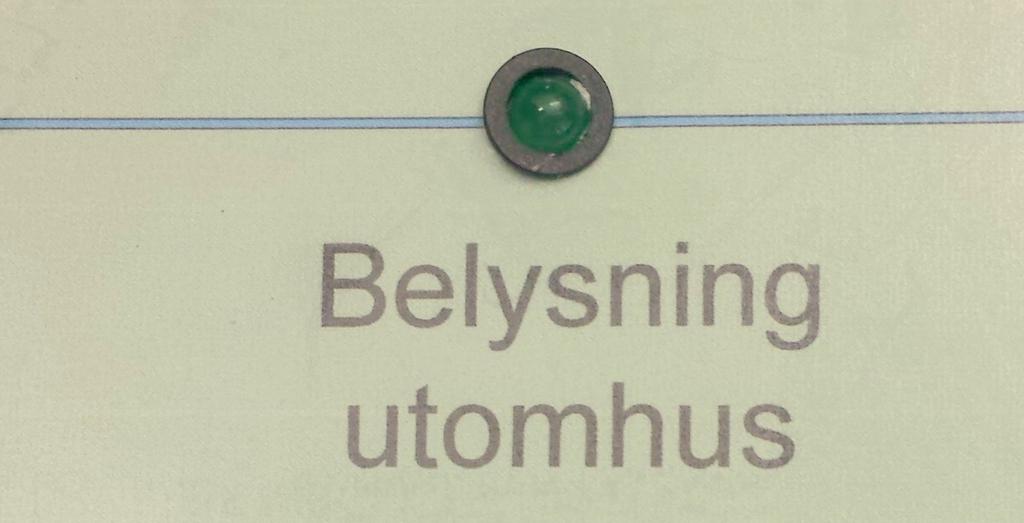

22 Steg 32 - Koppla in belysning (lysdiod) till moderkort lares 4.0 Belysning (2 st lysdioder) ska anslutas till plint M2 på moderkort lares 4.0. Anslut enligt följande: Röd till + Svart till plint M2 på moderkort lares 4.0 Extronic Elektronik AB
