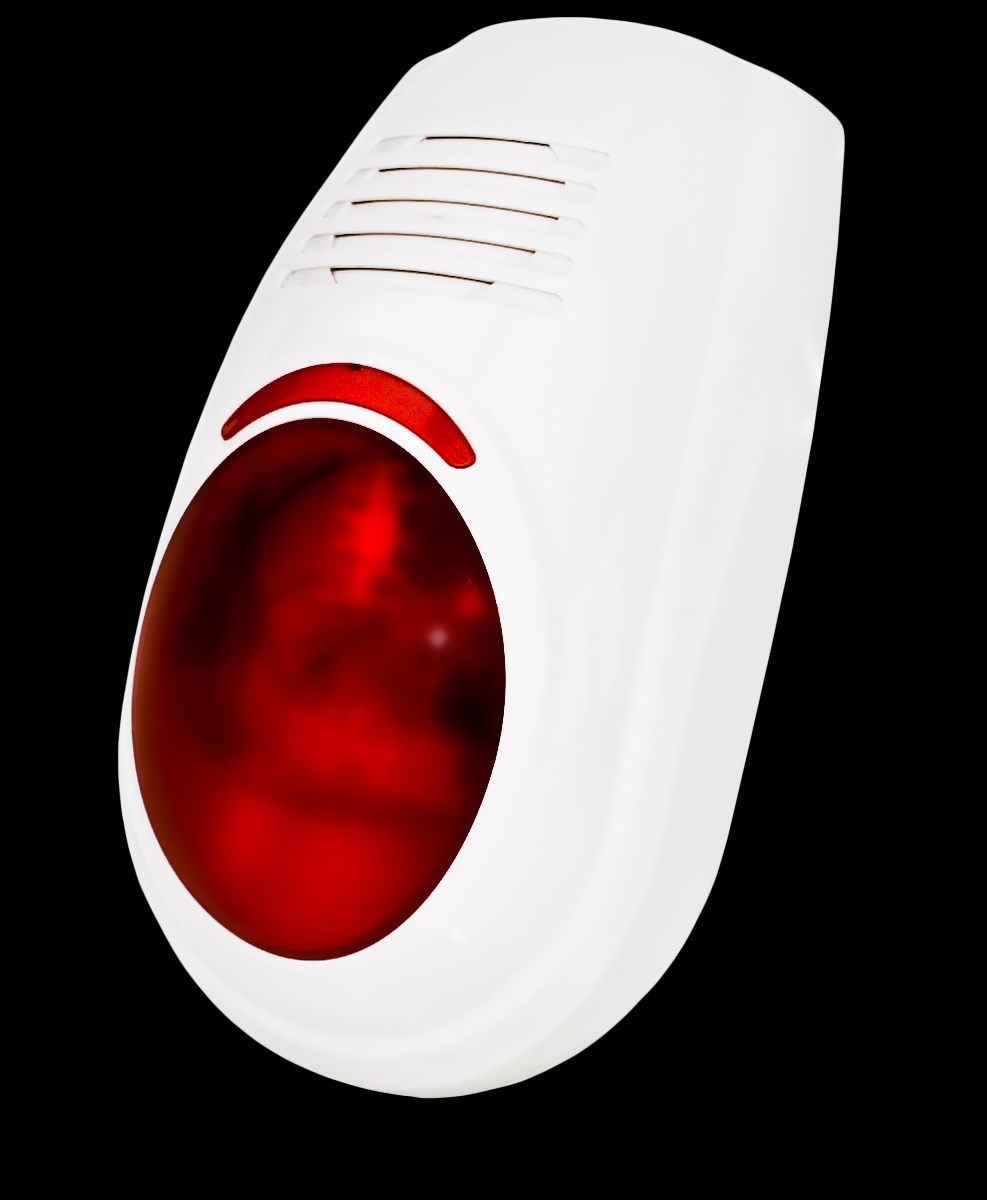

Trådlös utomhussiren med blixtfyr VL-WOSF

Transkript

1 Trådlös utomhussiren med blixtfyr VL-WOSF Installations och Användarmanual

2 Installations och Användarmanual Förord Denna instruktionsmanual är till för att hjälpa dig installera din trådlösa siren. Det är viktigt att du läser och följer manualen för en garanterat problemfri installation. Att tänka på Placera inte produkten i närheten av annan trådlöst sändande apparatur. Använd endast medföljande nätadapter för drift och laddning. Utsätt inte produkten för överdriven fukt eller väta. Montera inte produkten mot en metallyta då detta försämrar sändningsavståndet. Montering Sirenen monteras enkelt på en vägg eller annan slät yta via sina två monteringshål. Två skruvar behövs, en för det övre monteringshålet och en för det nedre. Skruva in dessa skruvar på ytan där sirenen ska monteras. Var noga med avståndet mellan dem så att avståndet mellan sirenens monteringshål är samma som avståndet mellan skruvarna. Häng sedan på sirenen på skruvarna. Sirenen är utomhustålig och motsvarar IP klass 44. OBS! För att öppna sirenen ifall funktionsinställning skall utföras, måste samtliga 3 skruvar avlägsnas. Detta innebär att en försegling måste brytas. Att bryta sirenens försegling har ingen påverkan ur garantisynpunkt. Iaktta STOR försiktighet vid öppnande då det finns kablar mellan bakstycke och framstycke som ej får utsättas för sträckning. 1

3 Sirenens bakstycke Monteringshål Chassiskruvar Sabotageskydd Strömanslutning DC12V Batteribackup ON/OFF Programmeringsknapp Chassiskruv Monteringshål 2

4 Sirenens lägesinställningar Sirenens lägesinställningar kan ändras. Detta påverkar hur sirenen beter sig med Ljud och Ljus. Denna ändring sker genom att flytta/ta bort byglar inuti sirenen, på sirenens kretskort. Det finns 2 grupper: För Ljusfunktionen: NC+LED+GND För Ljudfunktionen: NC+SOUND+GND Hur bygeln placeras bestämmer funktion. Ljusfunktion Bygel över NC och LED: Ingen ljusindikation vid till och frånkoppling, men ljus vid utlöst larm. Bygel över LED och GND: Ljusindikation vid till och frånkoppling samt Ljusblink var 2:e sekund efter tillkoppling av larmsystem. Detta blink fortsätter även var 2:e sekund efter frånkoppling ifall sirenen löst ut under larmtillfället. För att stoppa blink och kvittera måste larmsystemet frånkopplas en gång till. Ljudfunktion Bygel över NC och SOUND: Tyst vid till och frånkoppling, men ljud vid larm. Bygel över SOUND och GND: Ljud vid till och frånkoppling, samt vid larm. 3

5 Anslutning av Sändarenhet till VL-SIM3 4

6 Anslutning av Sändarenhet till VL-SIM3D 5

7 Hur sirenen fungerar Den trådlösa sirenen kommunicerar inte direkt med larmcentralen. Istället sker all trådlös kommunikation mellan sirenen och en separat sändarenhet. Sirenen ska således aldrig programmeras in som ett trådlöst tillbehör till larmcentralen. Den trådlösa sändarenheten är kodmatchad med sirenens mottagardel vid leverans. Men om mer än en trådlös siren ska användas måste sändaren kodmatchas med övriga trådlösa sirener. Detta är en process som enbart behöver utföras en gång. Sirenen har inbyggd batteribackup som tar över direkt vid strömbortfall. Innan denna backupfunktion kan fungera måste On/Offbrytaren på baksidan slås till On. Installation och konfiguration Kodmatcha sändarenheten med sirenens mottagare: 1.1: Anslut en nätadapter in på honkontakten på sändarenheten. 1.2: Öppna upp bakstycket på sändarenheten. 1.3: Anslut sirenens medföljande DC12V nätadapter till sirenen. 1.4: Tryck in den svarta inprogrammeringsknappen på sirenens baksida till dess en ljudsignal hörs. Släpp sedan knappen. 1.5: Tryck in den lilla röda knappen placerad på sändarenhetens kretskort. 1.6: Sirenen avger en ljudsignal indikerande att sändarenhet och siren är kodmatchade. 1.7: Tryck in den svarta inprogrammeringsknappen på sirenens baksida till dess en ljudsignal hörs. Släpp sedan knappen. OBS! Ifall den svarta knappen hålls intryckt för länge kommer sirenens minne att nollställas och processen måste upprepas. Anslut sändarenheten till larmenheten 1: Anslut hankontakten från sändarenheten till larmenhetens DC12V ingång och anslut larmenhetens strömadapter till sändarenhetens honkontakt (larmenheten och sändarenheten ska dela på samma strömkälla från samma strömadapter). 2: Anslut de två lösa kablarna från sändarenheten till larmenhetens plus- och minusutgångar för siren (kablarna är inte polkänsliga, därför spelar det ingen roll vilken av kablarna som ansluts till plus och vilken som ansluts till minus). Det går bra att ansluta kablarna parallellt med ev. befintlig trådbunden siren. 3: Anslut sirenens strömadapter till sirenens strömingång. 6
