Anslutningsalternativ för Cobra 4600 (4627) konfigurerad med PLIP funktion

Transkript

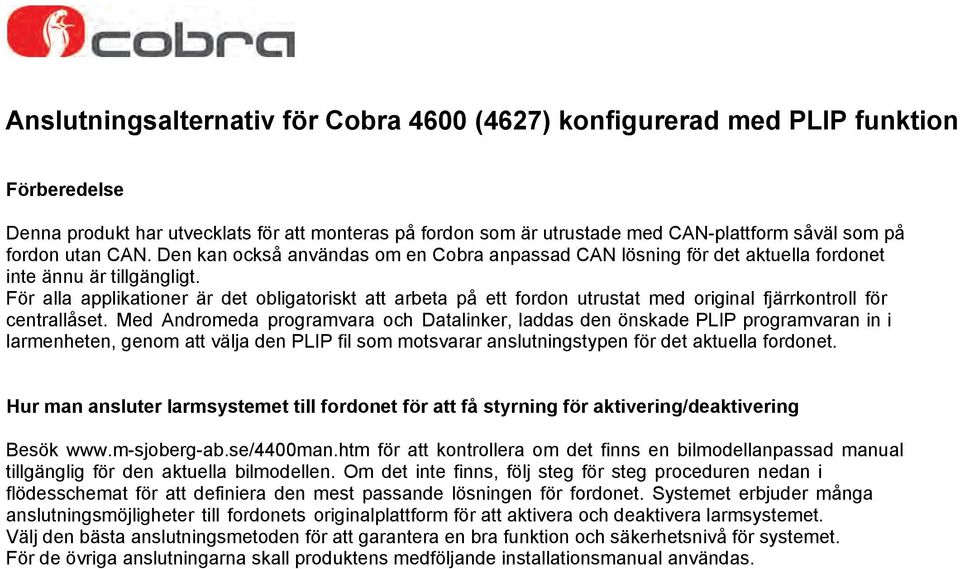

1 Anslutningsalternativ för Cobra 4600 (4627) konfigurerad med PLIP funktion Förberedelse Denna produkt har utvecklats för att monteras på fordon som är utrustade med CAN-plattform såväl som på fordon utan CAN. Den kan också användas om en Cobra anpassad CAN lösning för det aktuella fordonet inte ännu är tillgängligt. För alla applikationer är det obligatoriskt att arbeta på ett fordon utrustat med original fjärrkontroll för centrallåset. ed Andromeda programvara och Datalinker, laddas den önskade PLIP programvaran in i larmenheten, genom att välja den PLIP fil som motsvarar anslutningstypen för det aktuella fordonet. Hur man ansluter larmsystemet till fordonet för att få styrning för aktivering/deaktivering Besök för att kontrollera om det finns en bilmodellanpassad manual tillgänglig för den aktuella bilmodellen. Om det inte finns, följ steg för steg proceduren nedan i flödesschemat för att definiera den mest passande lösningen för fordonet. Systemet erbjuder många anslutningsmöjligheter till fordonets originalplattform för att aktivera och deaktivera larmsystemet. Välj den bästa anslutningsmetoden för att garantera en bra funktion och säkerhetsnivå för systemet. För de övriga anslutningarna skall produktens medföljande installationsmanual användas.

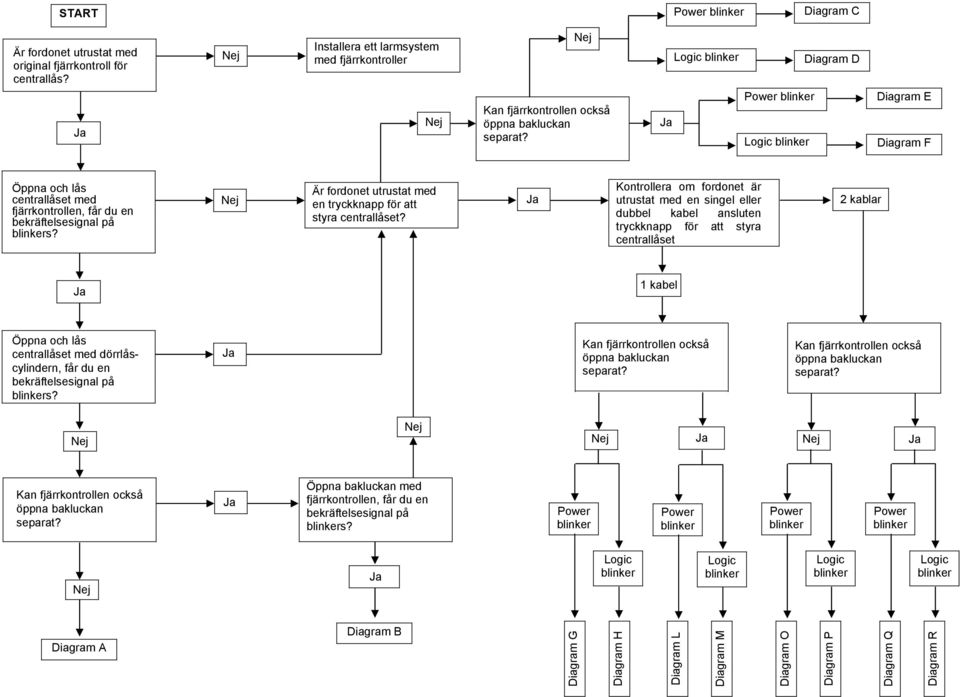

2 START Power blinker Diagram C Är fordonet utrustat med original fjärrkontroll för centrallås? Installera ett larmsystem med fjärrkontroller Kan fjärrkontrollen också öppna bakluckan separat? Logic blinker Diagram D Power blinker Logic blinker Diagram E Diagram F Öppna och lås centrallåset med fjärrkontrollen, får du en bekräftelsesignal på blinkers? Är fordonet utrustat med en tryckknapp för att styra centrallåset? Kontrollera om fordonet är utrustat med en singel eller dubbel kabel ansluten tryckknapp för att styra centrallåset 2 kablar 1 kabel Öppna och lås centrallåset med dörrlåscylindern, får du en bekräftelsesignal på blinkers? Kan fjärrkontrollen också öppna bakluckan separat? Kan fjärrkontrollen också öppna bakluckan separat? Kan fjärrkontrollen också öppna bakluckan separat? Öppna bakluckan med fjärrkontrollen, får du en bekräftelsesignal på blinkers? Power blinker Power blinker Power blinker Power blinker Logic blinker Logic blinker Logic blinker Logic blinker Diagram A Diagram B Diagram G Diagram H Diagram L Diagram Diagram O Diagram P Diagram Q Diagram R

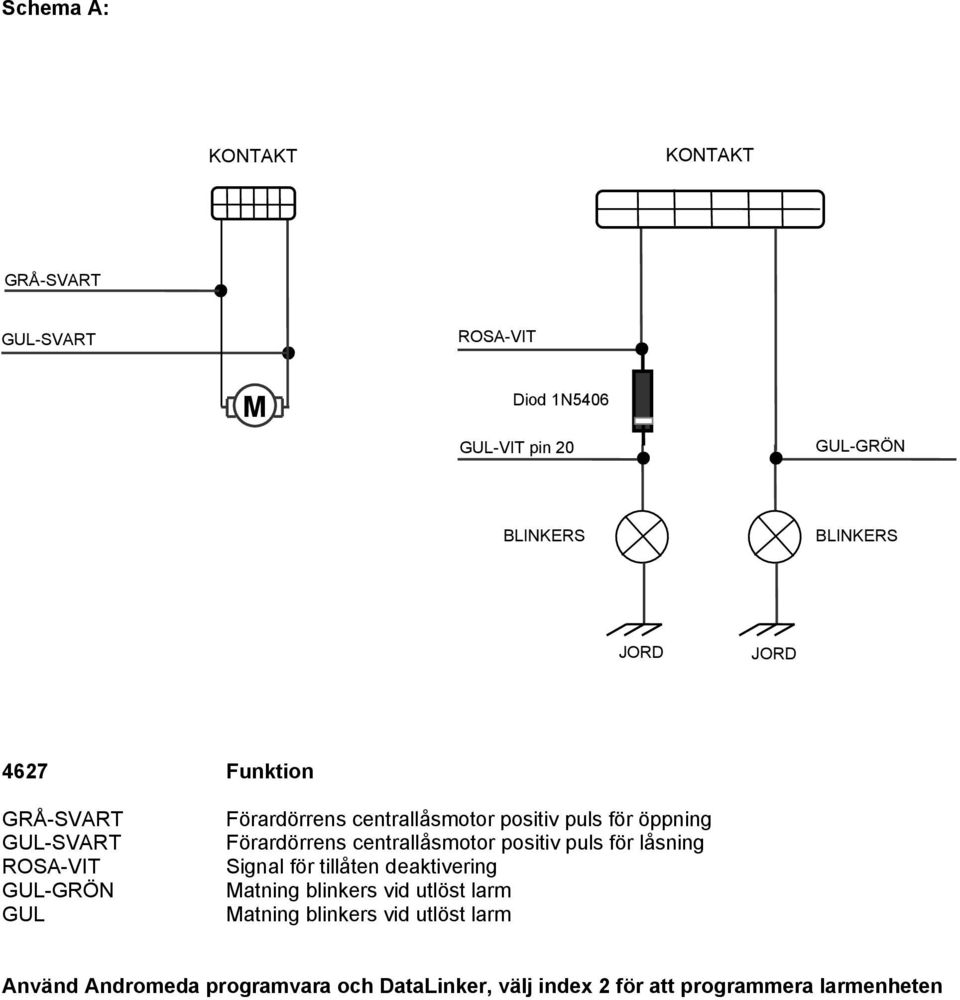

3 Schema A: ROSA-VIT 1N5406 ROSA-VIT GUL Förardörrens centrallåsmotor positiv puls för öppning Förardörrens centrallåsmotor positiv puls för låsning Signal för tillåten deaktivering atning blinkers vid utlöst larm atning blinkers vid utlöst larm Använd Andromeda programvara och DataLinker, välj index 2 för att programmera larmenheten

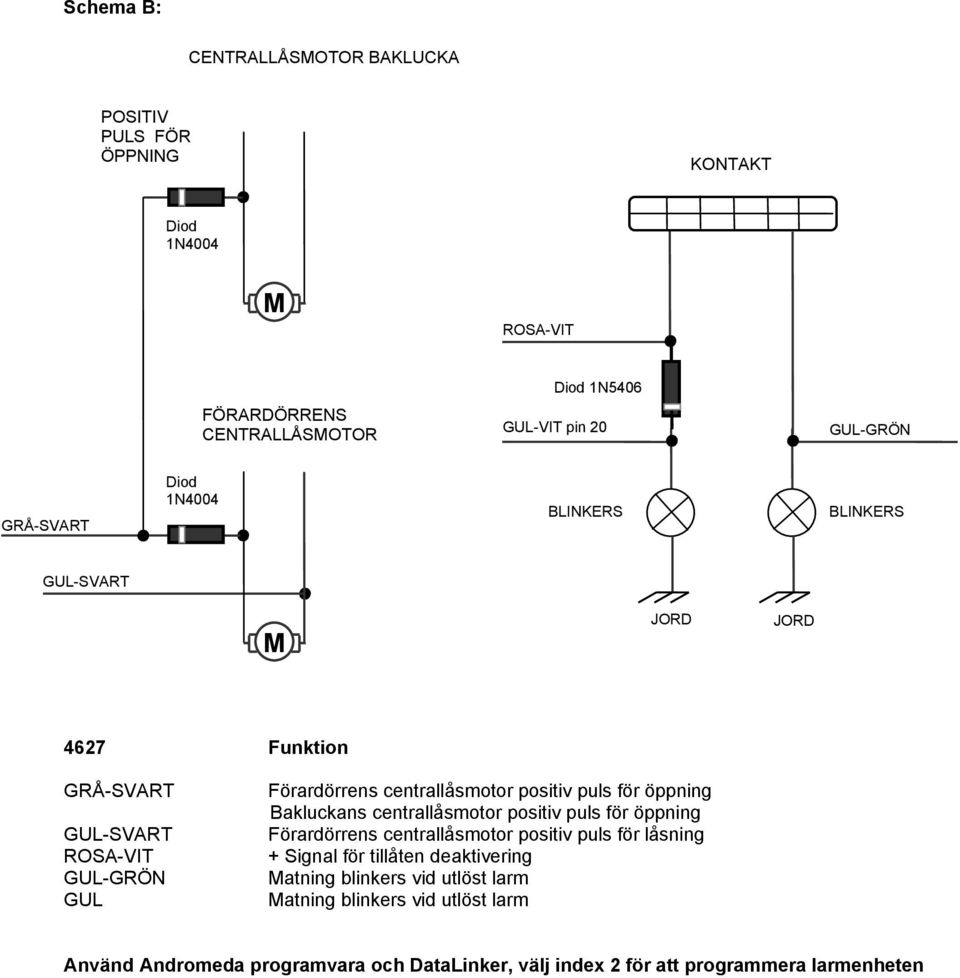

4 Schema B: CENTRALLÅSOTOR BAKLUCKA POSITIV PULS FÖR ÖPPNING ROSA-VIT 1N5406 FÖRARDÖRRENS CENTRALLÅSOTOR ROSA-VIT GUL Förardörrens centrallåsmotor positiv puls för öppning Bakluckans centrallåsmotor positiv puls för öppning Förardörrens centrallåsmotor positiv puls för låsning + Signal för tillåten deaktivering atning blinkers vid utlöst larm atning blinkers vid utlöst larm Använd Andromeda programvara och DataLinker, välj index 2 för att programmera larmenheten

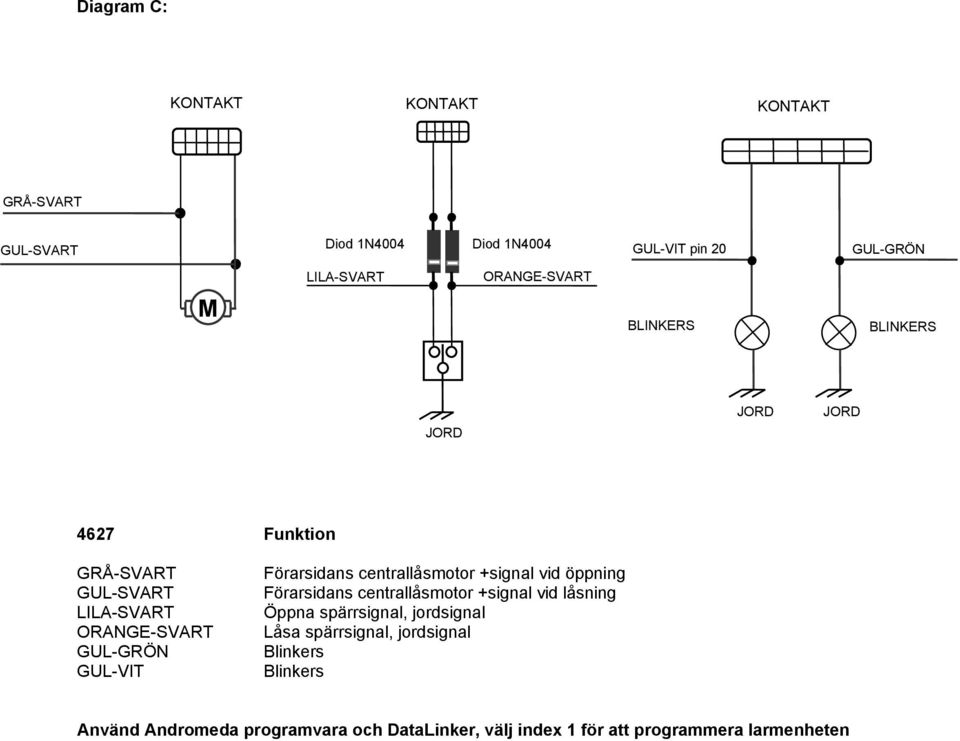

5 Diagram C: GUL-VIT Använd Andromeda programvara och DataLinker, välj index 1 för att programmera larmenheten

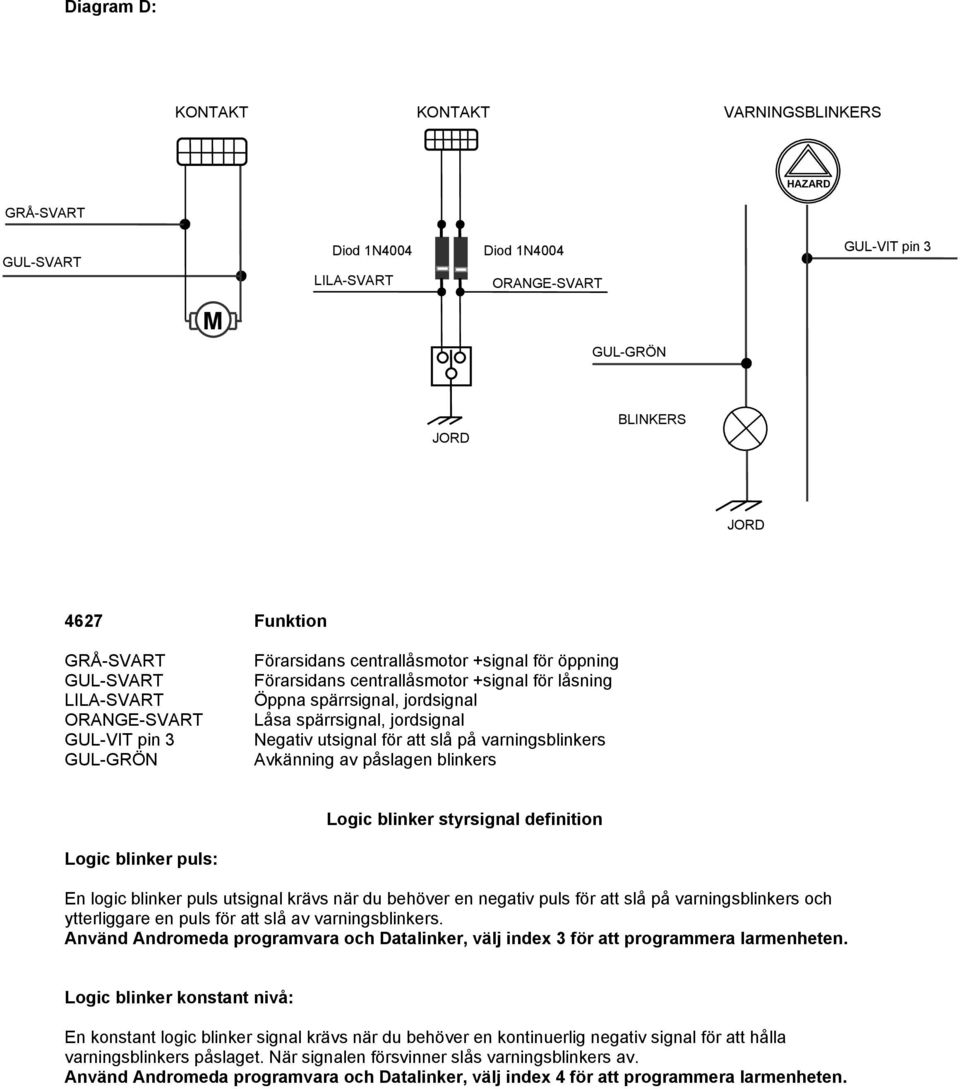

6 Diagram D: VARNINGS HAZARD Förarsidans centrallåsmotor +signal för öppning Förarsidans centrallåsmotor +signal för låsning Negativ utsignal för att slå på varningsblinkers Avkänning av påslagen blinkers Logic blinker styrsignal definition Logic blinker puls: En logic blinker puls utsignal krävs när du behöver en negativ puls för att slå på varningsblinkers och ytterliggare en puls för att slå av varningsblinkers. Använd Andromeda programvara och Datalinker, välj index 3 för att programmera larmenheten. Logic blinker konstant nivå: En konstant logic blinker signal krävs när du behöver en kontinuerlig negativ signal för att hålla varningsblinkers påslaget. När signalen försvinner slås varningsblinkers av. Använd Andromeda programvara och Datalinker, välj index 4 för att programmera larmenheten.

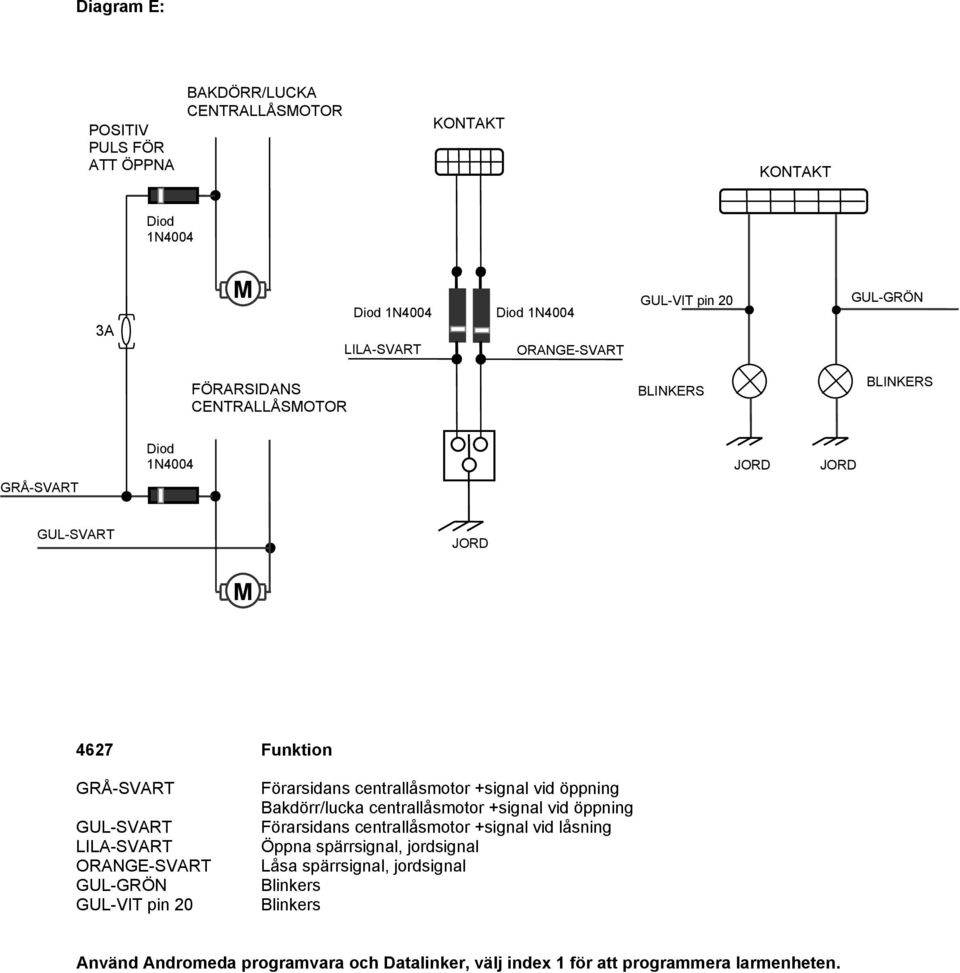

7 Diagram E: POSITIV PULS FÖR ATT ÖPPNA BAKDÖRR/LUCKA CENTRALLÅSOTOR 3A FÖRARSIDANS CENTRALLÅSOTOR Bakdörr/lucka centrallåsmotor +signal vid öppning Använd Andromeda programvara och Datalinker, välj index 1 för att programmera larmenheten.

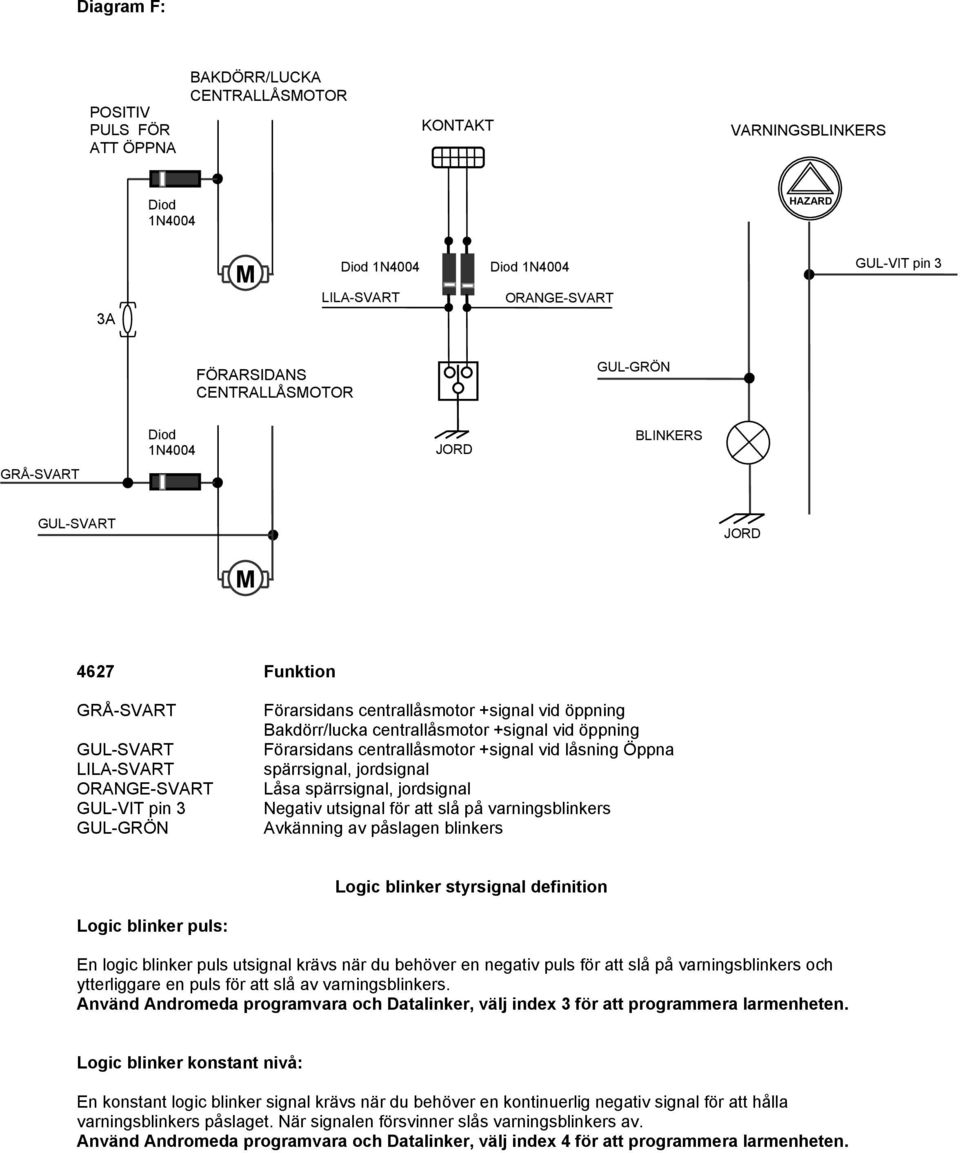

8 Diagram F: POSITIV PULS FÖR ATT ÖPPNA BAKDÖRR/LUCKA CENTRALLÅSOTOR VARNINGS HAZARD 3A FÖRARSIDANS CENTRALLÅSOTOR Bakdörr/lucka centrallåsmotor +signal vid öppning Öppna spärrsignal, jordsignal Negativ utsignal för att slå på varningsblinkers Avkänning av påslagen blinkers Logic blinker styrsignal definition Logic blinker puls: En logic blinker puls utsignal krävs när du behöver en negativ puls för att slå på varningsblinkers och ytterliggare en puls för att slå av varningsblinkers. Använd Andromeda programvara och Datalinker, välj index 3 för att programmera larmenheten. Logic blinker konstant nivå: En konstant logic blinker signal krävs när du behöver en kontinuerlig negativ signal för att hålla varningsblinkers påslaget. När signalen försvinner slås varningsblinkers av. Använd Andromeda programvara och Datalinker, välj index 4 för att programmera larmenheten.

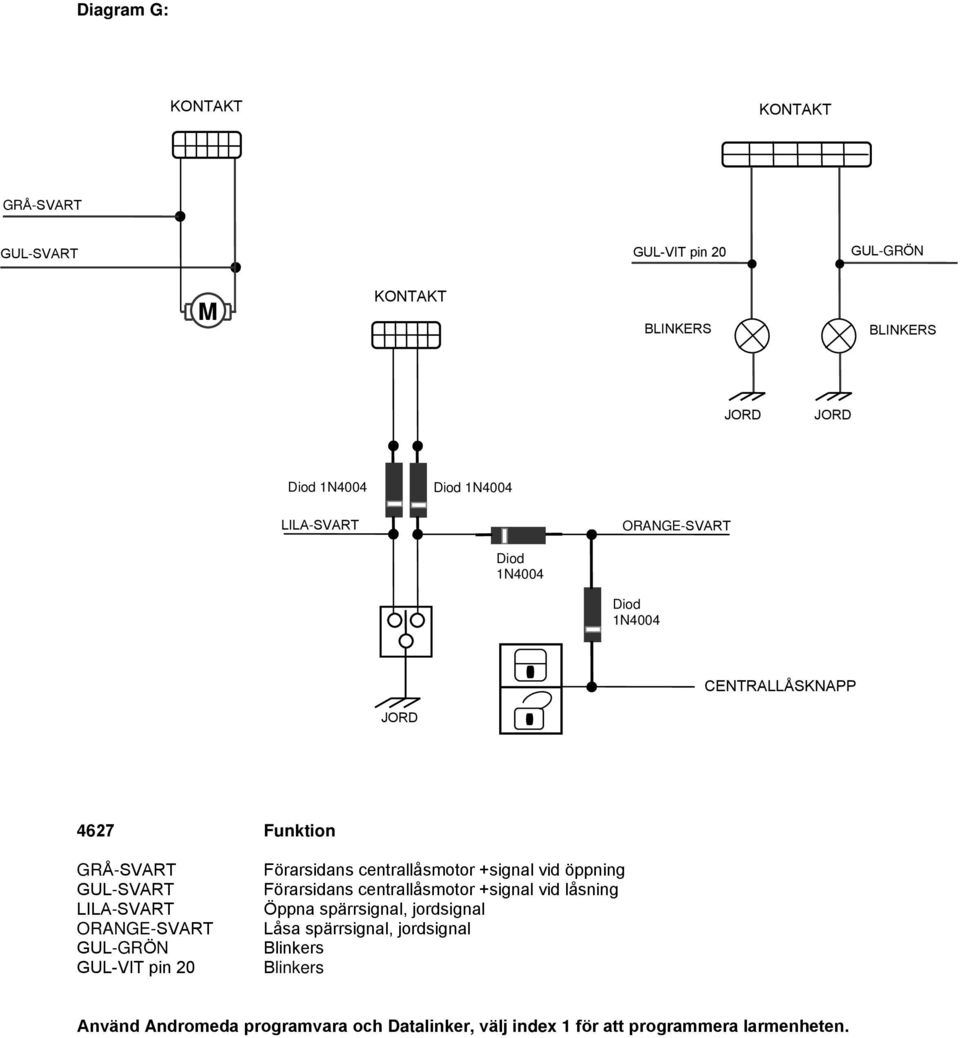

9 Diagram G: CENTRALLÅSKNAPP Använd Andromeda programvara och Datalinker, välj index 1 för att programmera larmenheten.

10 Diagram H: VARNINGS HAZARD CENTRALLÅSKNAPP Negativ utsignal för att slå på varningsblinkers Avkänning av påslagen blinkers Logic blinker styrsignal definition Logic blinker puls: En logic blinker puls utsignal krävs när du behöver en negativ puls för att slå på varningsblinkers och ytterliggare en puls för att slå av varningsblinkers. Använd Andromeda programvara och Datalinker, välj index 3 för att programmera larmenheten. Logic blinker konstant nivå: En konstant logic blinker signal krävs när du behöver en kontinuerlig negativ signal för att hålla varningsblinkers påslaget. När signalen försvinner slås varningsblinkers av. Använd Andromeda programvara och Datalinker, välj index 4 för att programmera larmenheten.

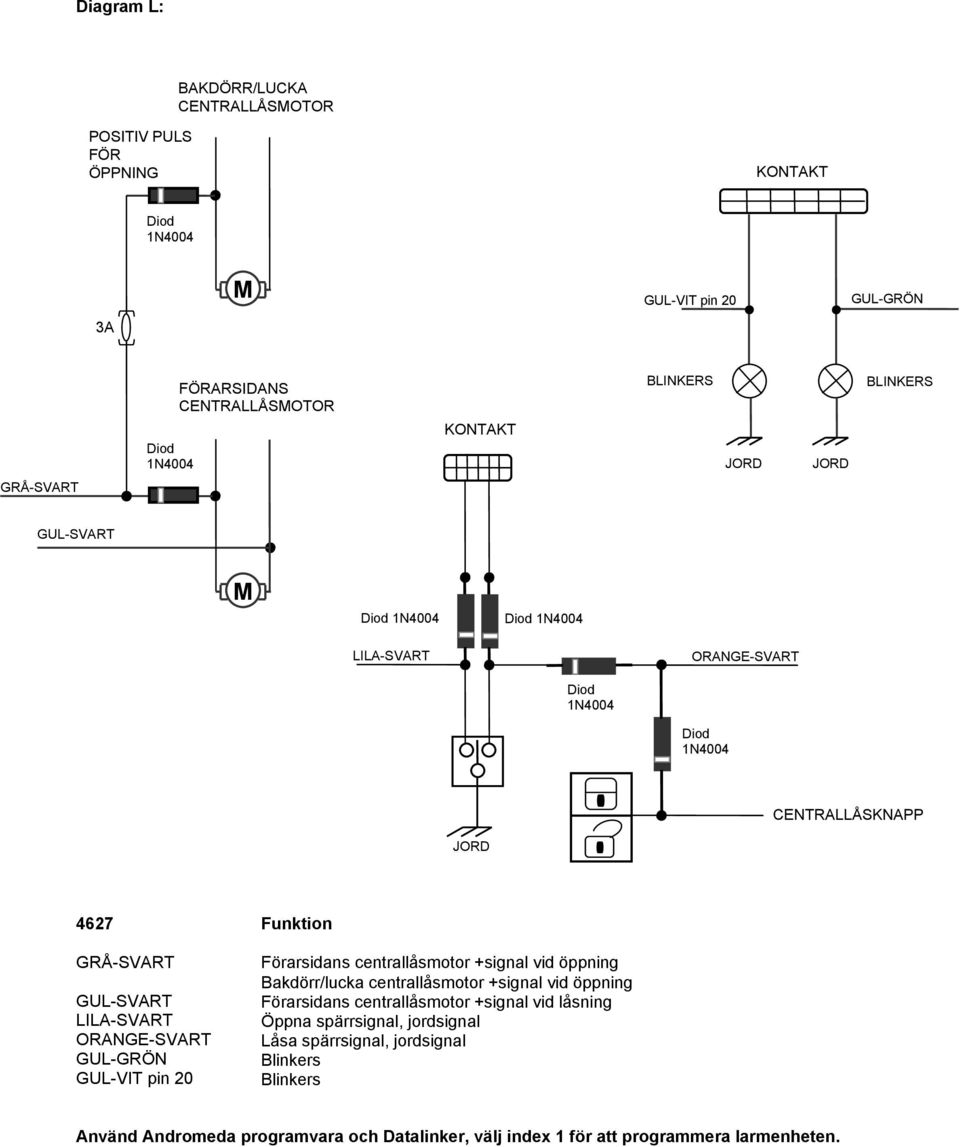

11 Diagram L: BAKDÖRR/LUCKA CENTRALLÅSOTOR POSITIV PULS FÖR ÖPPNING 3A FÖRARSIDANS CENTRALLÅSOTOR CENTRALLÅSKNAPP Bakdörr/lucka centrallåsmotor +signal vid öppning Använd Andromeda programvara och Datalinker, välj index 1 för att programmera larmenheten.

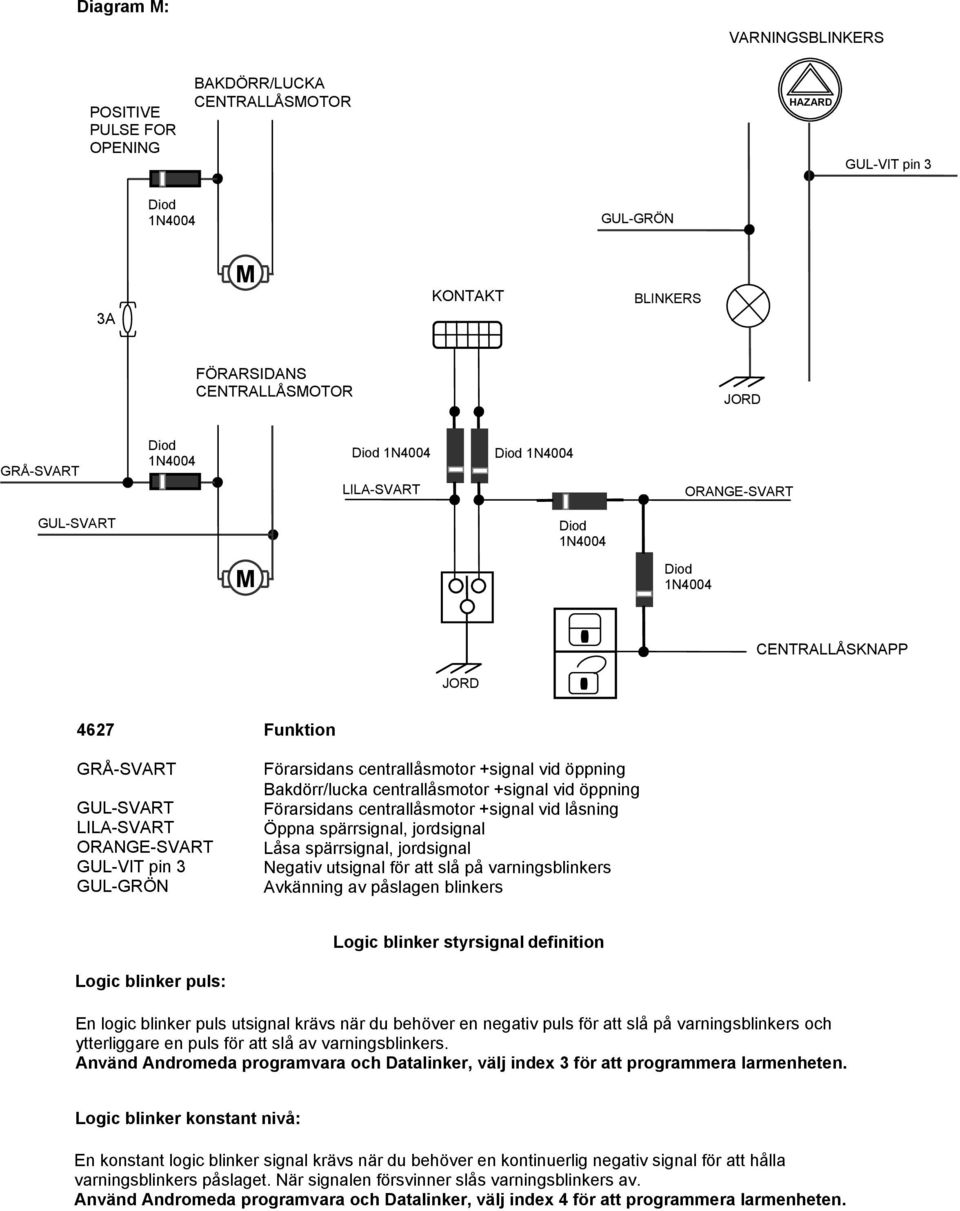

12 Diagram : VARNINGS POSITIVE PULSE FOR OPENING BAKDÖRR/LUCKA CENTRALLÅSOTOR HAZARD 3A FÖRARSIDANS CENTRALLÅSOTOR CENTRALLÅSKNAPP Bakdörr/lucka centrallåsmotor +signal vid öppning Negativ utsignal för att slå på varningsblinkers Avkänning av påslagen blinkers Logic blinker styrsignal definition Logic blinker puls: En logic blinker puls utsignal krävs när du behöver en negativ puls för att slå på varningsblinkers och ytterliggare en puls för att slå av varningsblinkers. Använd Andromeda programvara och Datalinker, välj index 3 för att programmera larmenheten. Logic blinker konstant nivå: En konstant logic blinker signal krävs när du behöver en kontinuerlig negativ signal för att hålla varningsblinkers påslaget. När signalen försvinner slås varningsblinkers av. Använd Andromeda programvara och Datalinker, välj index 4 för att programmera larmenheten.

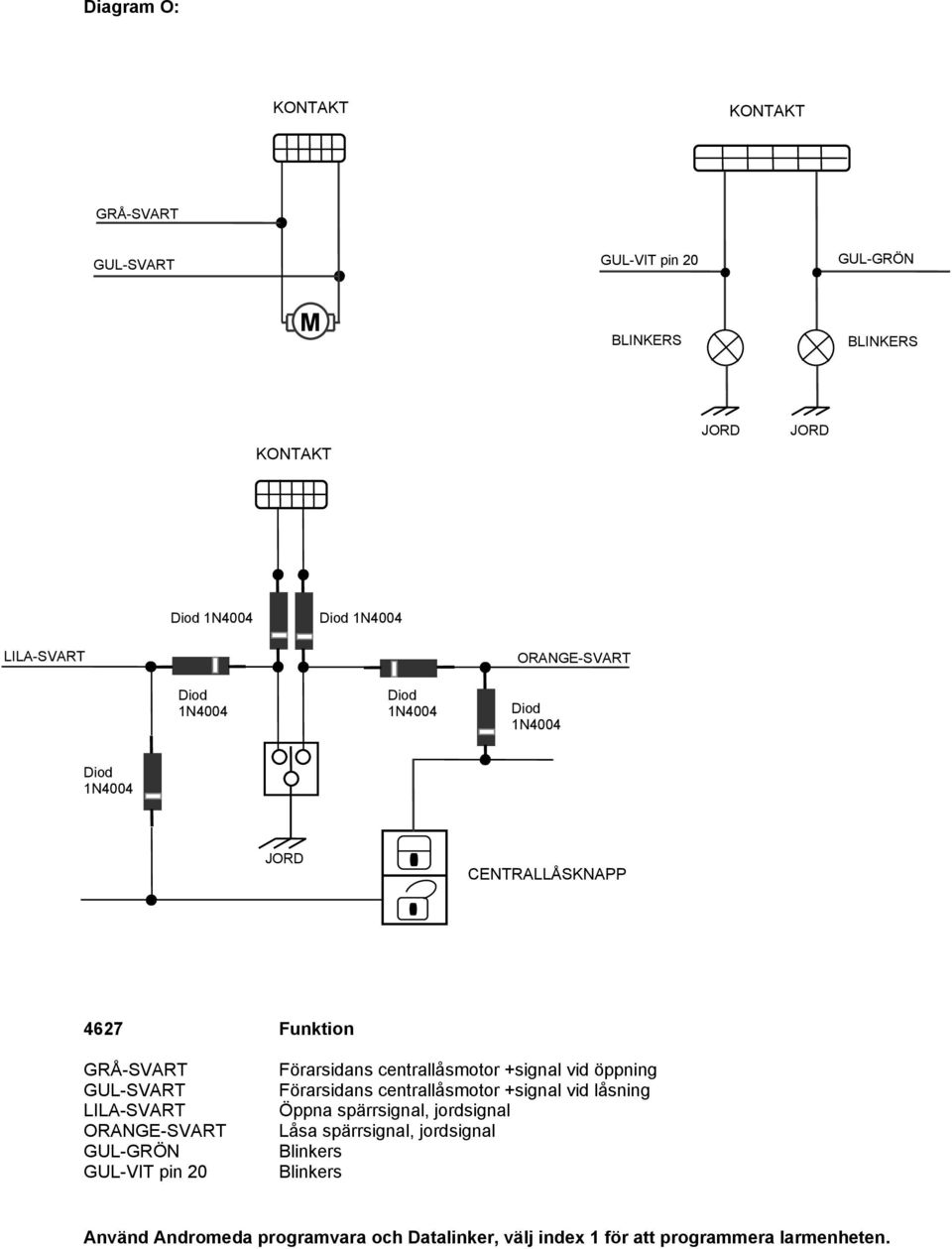

13 Diagram O: CENTRALLÅSKNAPP Använd Andromeda programvara och Datalinker, välj index 1 för att programmera larmenheten.

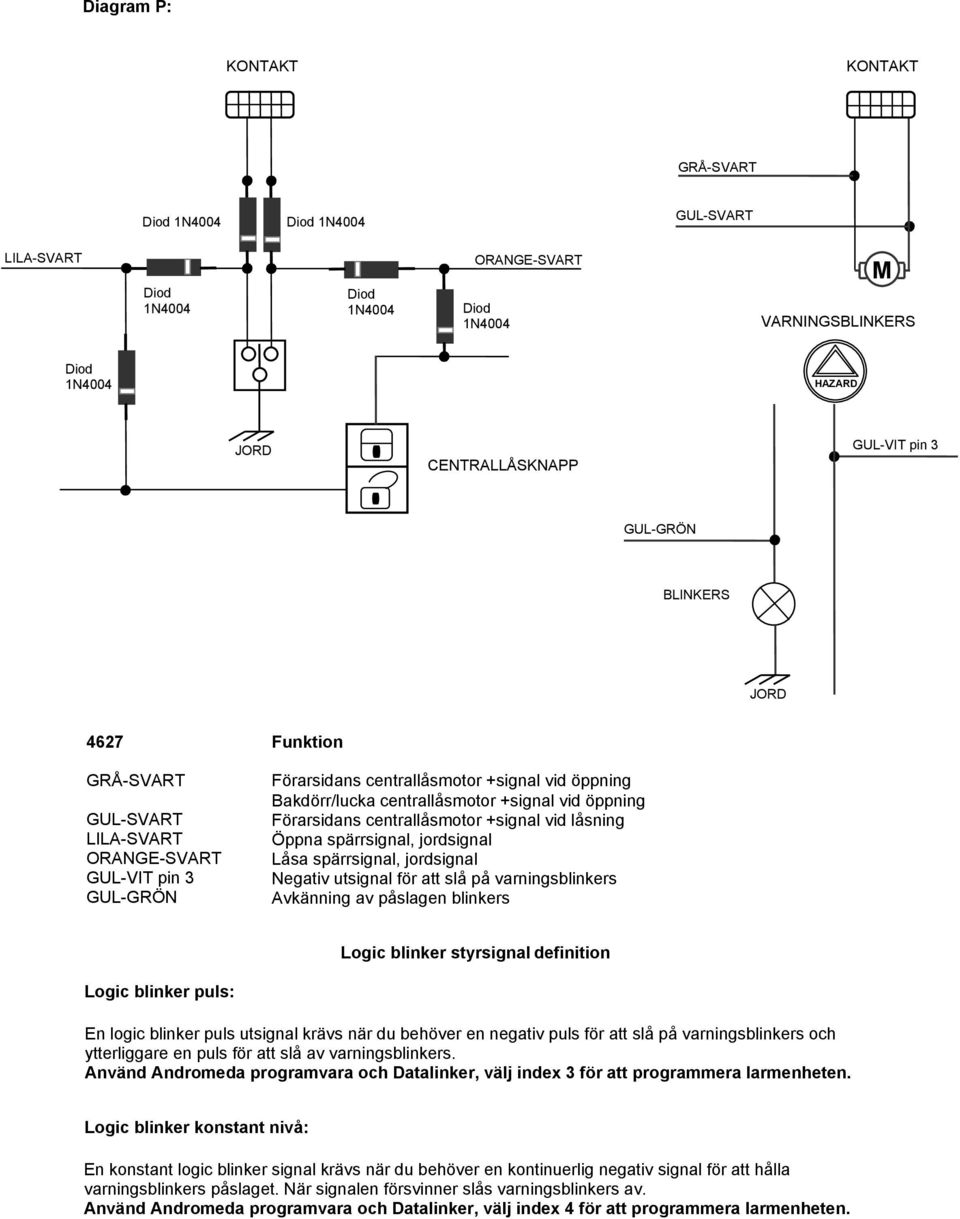

14 Diagram P: VARNINGS HAZARD CENTRALLÅSKNAPP Bakdörr/lucka centrallåsmotor +signal vid öppning Negativ utsignal för att slå på varningsblinkers Avkänning av påslagen blinkers Logic blinker styrsignal definition Logic blinker puls: En logic blinker puls utsignal krävs när du behöver en negativ puls för att slå på varningsblinkers och ytterliggare en puls för att slå av varningsblinkers. Använd Andromeda programvara och Datalinker, välj index 3 för att programmera larmenheten. Logic blinker konstant nivå: En konstant logic blinker signal krävs när du behöver en kontinuerlig negativ signal för att hålla varningsblinkers påslaget. När signalen försvinner slås varningsblinkers av. Använd Andromeda programvara och Datalinker, välj index 4 för att programmera larmenheten.

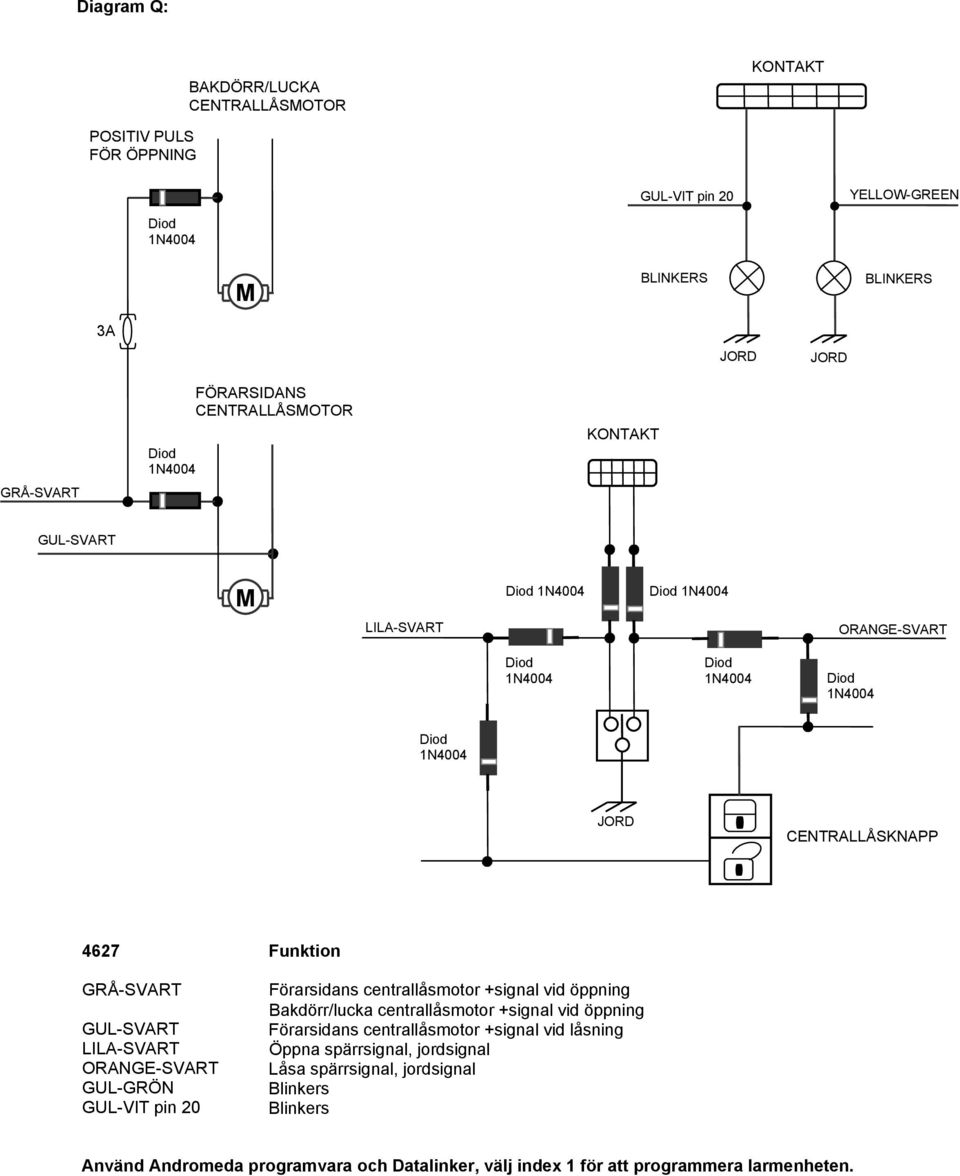

15 Diagram Q: BAKDÖRR/LUCKA CENTRALLÅSOTOR POSITIV PULS FÖR ÖPPNING YELLOW-GREEN 3A FÖRARSIDANS CENTRALLÅSOTOR CENTRALLÅSKNAPP Bakdörr/lucka centrallåsmotor +signal vid öppning Använd Andromeda programvara och Datalinker, välj index 1 för att programmera larmenheten.

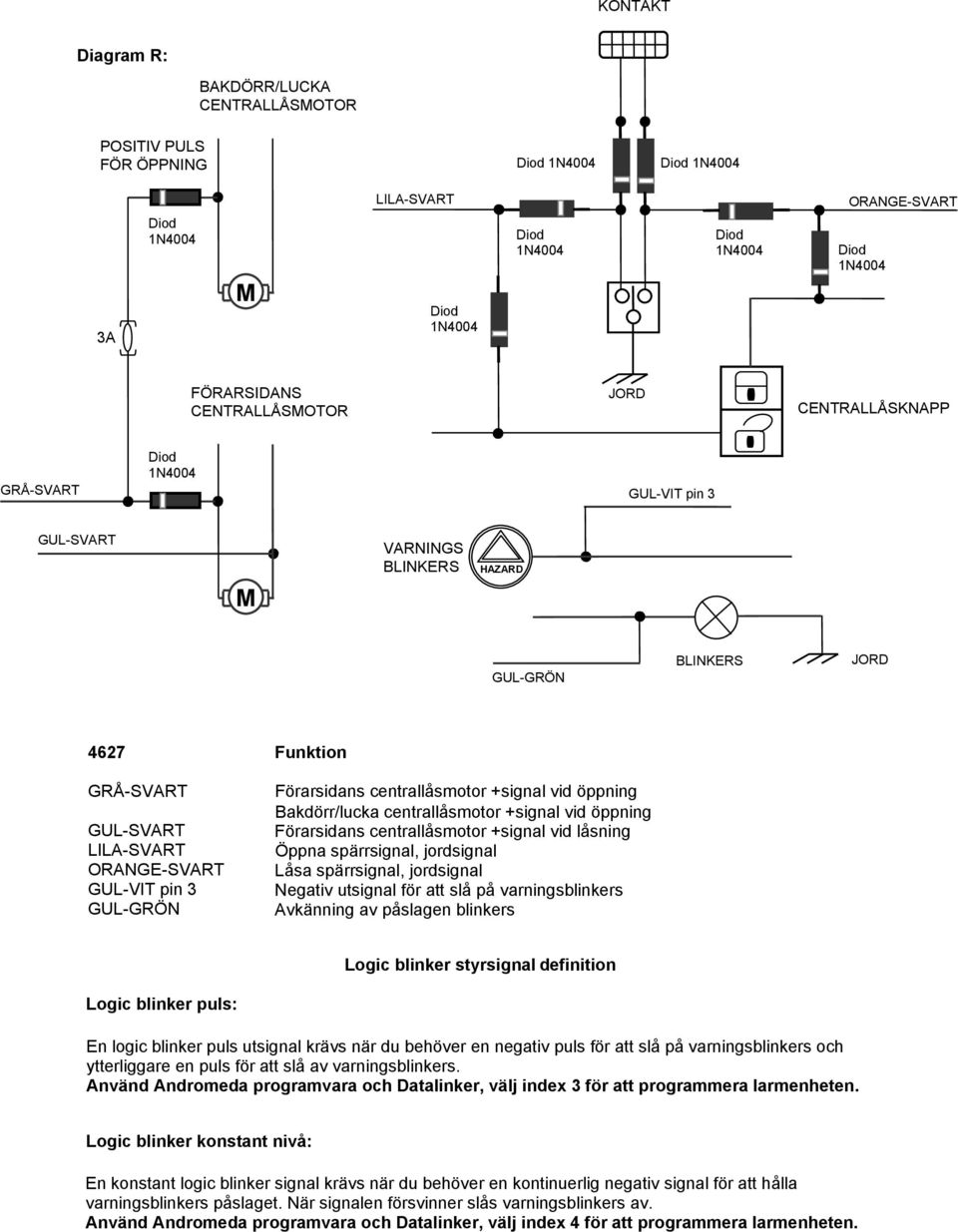

16 Diagram R: BAKDÖRR/LUCKA CENTRALLÅSOTOR POSITIV PULS FÖR ÖPPNING 3A FÖRARSIDANS CENTRALLÅSOTOR CENTRALLÅSKNAPP VARNINGS HAZARD Bakdörr/lucka centrallåsmotor +signal vid öppning Negativ utsignal för att slå på varningsblinkers Avkänning av påslagen blinkers Logic blinker styrsignal definition Logic blinker puls: En logic blinker puls utsignal krävs när du behöver en negativ puls för att slå på varningsblinkers och ytterliggare en puls för att slå av varningsblinkers. Använd Andromeda programvara och Datalinker, välj index 3 för att programmera larmenheten. Logic blinker konstant nivå: En konstant logic blinker signal krävs när du behöver en kontinuerlig negativ signal för att hålla varningsblinkers påslaget. När signalen försvinner slås varningsblinkers av. Använd Andromeda programvara och Datalinker, välj index 4 för att programmera larmenheten.
