Gsm A6a2 Larm Driftsättning

Transkript

1 Gsm A6a2 Larm Driftsättning Datum: 16 mars 2004 Utskriven: 25 juni

2 Innehåll Allmänt 3 Inkoppling 4 Igångsättning 6 Indikeringar 8 Tele-kommando 10 Fjärrstyrning av larm 11 Fjärrstyrning av U2 12 Tekniska data 14 Glöm inte Sätt in Sim-kortet i din mobiltelefon. 2. Starta mobiltelefonen.!! Glöm inte!! 3. Av-aktivera Pin-koden alt. Lås upp kortet. 4. Kontrollera att det går att ringa ut/in och kontrollera även att det gåt att skicka och ta emot SMS. 5. För bästa säkerhet använd ett fast abonnemang. Tillbehör för A6a2. Gps,,(HExxxx) För att mer exakt kunna positionsbestämma. Manövrering av larmet med fjärrkontroll,: Mottagare ink. 2 hansändare, (HExxx) Extra handsändare, (HExxx) Radiomodul för att fjärrstyra ex. värme: Sändare, ansluts till A6a2, (HExxxx) Mottagare 12 Volt, (HExxxx) Mottagare 220Volt AC, (HExxxx) 2 23

3 Tekniska Data 6 st ingångar, valbart brytande el slutande. Två av dessa kan användas för temperaturmätning. 1 st försedd med opto (galvaninskt skild). 4 st utgångar, varav 1 st relä och 3 st lågström. Expansion med I2C eller SPI. Audio in/ut. Ingång för GPS med NMEA t ex Garmin GP35. 6 st indikeringar för drift och installation. Drivspänning VDC. Strömförbrukning 12V typiskt 20 ma. Standby typiskt 100 ma vid larm 24V typiskt 10 ma. Standby typiskt 50 ma vid larm Mått 130 x 130 x 36 mm ( b x h x d ). Temp område: -20 till 85 C. Kapsling i ABS plast med glasklart lock. Gratulerar till ditt val av A6A2 GSM larm. A6A2 är en trådbunden mini central apparat avsedd för montering i alla typer av fordon, båtar, arbetsbodar och stugor. Kombinationen av larmcentral och GSM buren sändning av SMS är en snabb och säker metod att sända meddelande och aviserar mottagaren av larmet inom ett fåtal sekunder. OBS! Provad med Telia och VODAFON simkort! 22 3

4 Indikeringar Indikering GSM mo- Fel Aktiv Status Gsm Gps Relä Status (Grön) 1-5 blink var 4:e sekund: Normalt, visar signalstyrkan hos GSM-signalen. Bör vara minst 3 för att erhålla en fullgod förbindelse. Blinkande utan uppehåll, samtidigt som Fel indikering lyser: Detta skall normalt bara ske i samband med att larmsändaren spänningssätts och tar normalt ca 20 sekunder. Växlande 1-5 blinkningar och fast sken, samtidigt som Fel lyser: Kontakt saknas med SIM-kortets nät (hemmanät) men kontakt finns med annat GSM-nät. 4 21

5 Aktiv (Gul) Kort blink var 10 sek. Normalt, kontroll av SMS minne. Fast sken: Överföringen är aktiv. Blinkande: Larmsändaren har sänt larm, och någon ingång är fortfarande aktiv. Gsm (Grön) Fast sken: GSM telefonen aktiv (Sänder eller tar emot). Gps (Grön) Släckt: Ingen Gps ansluten. Blinkande: Gps ansluten men ej fastställt position. Fast sken: Gps har fastställt position. Fel (Röd) Fast sken : Summaindikering för fel. För fastställande av felorsak kontrollera de övriga indikeringarna på modulen. Relä (Grön) Fast sken: Relä aktivt Indikering GSM modul (Grön) Fast sken: Spänning ok men inget Gsm-nät Långsam blink: Modulen ansluten till ett Gsm-nät. Snabb blink: Inkommande SMS eller samtal. 20 5

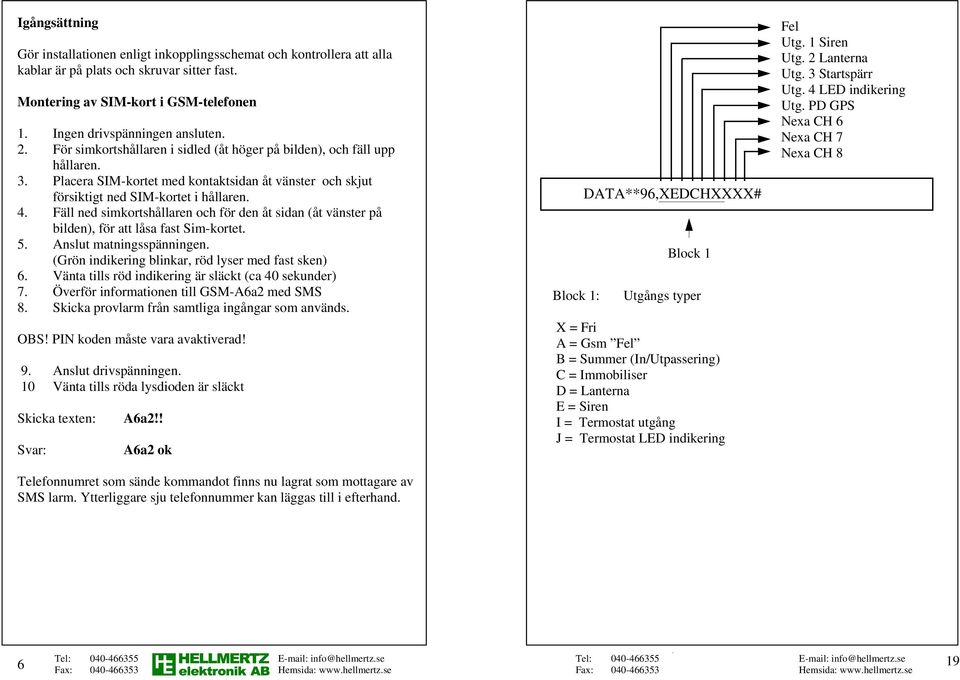

6 Igångsättning Gör installationen enligt inkopplingsschemat och kontrollera att alla kablar är på plats och skruvar sitter fast. Montering av SIM-kort i GSM-telefonen 1. Ingen drivspänningen ansluten. 2. För simkortshållaren i sidled (åt höger på bilden), och fäll upp hållaren. 3. Placera SIM-kortet med kontaktsidan åt vänster och skjut försiktigt ned SIM-kortet i hållaren. 4. Fäll ned simkortshållaren och för den åt sidan (åt vänster på bilden), för att låsa fast Sim-kortet. 5. Anslut matningsspänningen. (Grön indikering blinkar, röd lyser med fast sken) 6. Vänta tills röd indikering är släckt (ca 40 sekunder) 7. Överför informationen till GSM-A6a2 med SMS 8. Skicka provlarm från samtliga ingångar som används. OBS! PIN koden måste vara avaktiverad! 9. Anslut drivspänningen. 10 Vänta tills röda lysdioden är släckt Skicka texten: A6a2!! Svar: A6a2 ok Telefonnumret som sände kommandot finns nu lagrat som mottagare av SMS larm. Ytterliggare sju telefonnummer kan läggas till i efterhand. Block 1: DATA**96,XEDCHXXXX# Block 1 Utgångs typer X = Fri A = Gsm Fel B = Summer (In/Utpassering) C = Immobiliser D = Lanterna E = Siren I = Termostat utgång J = Termostat LED indikering Fel Utg. 1 Siren Utg. 2 Lanterna Utg. 3 Startspärr Utg. 4 LED indikering Utg. PD GPS Nexa CH 6 Nexa CH 7 Nexa CH

7 Utgångar, funktions val (A6A2) Vissa utgångarna kan aktiveras av ett utvalt antal funktioner. Man Kan alltså fritt välja vilken funktion utgångarna skall ha och alternera dem om man så önska kan alla ställas till samma Fråga: DATA??96 Nytt: DATA!*96,XXXXXXXXX# Plats för SIM-kort Fråga Status För att få allmän status på Gsm A6a2, skicka texten: Status? Svaret visar om drivspänning är tillräcklig. Gsm signalstyrka (1-5), Antal satteliter som Gps har kontakt med (Gps är ett tillbehör), Temperatur just nu (temperatur givare är ett tillbehör). 18 7

8 Styrning Tele kommando av den fria utgången Med Anslutning TELE U2 kommandot är fri att använda kan man för lägga fjärrstyrning till ytterligare (ex. värme). 7 telefonnummer som A6A2-modulen sänder larm till. Maximalt strömuttag är: ca. Fråga 100 programmerade Ma och finns mellan telefonnummer: plus (+MAT) och U2 För Sänd att texten: aktiver U2, skicka texten: On*2* Tele?? Som svar får man nu att utgång 2 och eventuellt andra utgångar som är aktiva Svar: Tele just Nr1 nu. ditt numer Nr2, Nr3, Nr4, Nr5, Nr6, Nr7, Nr8, För Lägga att till avaktivera telefonnummer U2, skicka 2. texten: Off*2* Nytt: DATA**97, # # Fält 1 (Ing 1) Fält 2 (Ing 2) Fält 3 (Ing 3) Fält 4 (Ing 4) Fält 5 (Ing 5) Fält 6 (Ing 6) Fält 7 (Expansion ) Fält 8 (Ack fel/ok) Fält 9 (OMD) Fält 10 (Ring, Ext) Det Sänd går texten: även att få U2 att vara aktiv en bestämd tid Tele!*2, För att aktiver U2 en timme, skicka texten: On*2,3600* (OBS! Svar: tiden är i sekunder) Tele Nr1 ditt numer Nr2, Nr3, Nr4, Nr5, Nr6, Nr7, Nr8, Radera ett telefonnummer. Block 1: Typ 0 Typ 1 Typ 2 Typ 3 Block 1 Block 2 Ingångstyper Normalt öppen utan återställning Normalt sluten utan återställning Normalt öppen med återställning Normalt sluten med återställning Sänd texten: Tele!*2, Svar: Tele Nr1 ditt numer Nr2, Nr3, Nr4, Nr5, Nr6, Nr7, Nr8, Block 2: Larmtyper 0 = Larm med siren 1 = 24Tim med siren 2 = 24Tim utan siren 3 = Larm utan siren 4 = Larm med siren + A/B 5 = 24Tim med siren + A/B 6 = 24Tim utan siren + A/B 7 = Larm utan siren +A/B X = Endast för status 8 17

9 Ingångstyper (A6a2) Ingångarna kan fritt väljas till att vara slutande eller brytande för att aktivering skall ske. Med programmering av namn!!97 kan ingångarna väljas enligt nedan. Ingångstyper: Typ 0 Typ 1 Typ 2 Typ 3 Typ 5 Typ 9 Normalt öppen utan återställning Normalt sluten utan återställning Normalt öppen med återställning Normalt sluten med återställning Termostat OMD OBS! Vid ingen programmering är alla ingångarna typ 0. Vid A/B funktion ger aktivering av en ingång kort sirentid (ca 3 sek) och inget sändning av sms. För att aktivera sms-sändning måste aktivering av 2 skilda ingångar inom 60 sekunder ske eller att samma zon aktiveras 3 gånger inom 60 sekunder. Ingång 1 (inpassering) har inte A/B funktion. Fjärrstyrning av A6A2 larm Tillkoppling: AON Svar ALARM ON, INP 1,1*2,0*3,1*4,1*5,1*6,1* Detta SMS-svar berättar att larmet nu är till, och att ingång 2 kommer att vara satt ur funktion. Frånkoppling: AOFF Svar ALARM OFF, MEM 1,1*2,1*3,1*4,0*5,1*6,1* Detta SMS-svar berättar att larmet nu är från, och att ingång 4 har löst larm. Fråga status larm och ingångar: AON? Svar ALARM ON, INP 1,1*2,0*3,1*4,1*5,1*6,1* Eller ALARM OFF, INP 1,1*2,0*3,1*4,1*5,1*6,1* Detta SMS-svar berättar att, larmet är till/från (0n/Off) och att ingång 2 inte är klar för tillkoppling. Fråga status larm och larmminne: AOFF? Fråga: DATA??97 Nytt: DATA!*97, # # Svar ALARM ON, MEM 1,1*2,1*3,1*4,0*5,1*6,1* Eller ALARM OFF, MEM 1,1*2,1*3,1*4,0*5,1*6,1* Detta SMS-svar berättar att, larmet är till/från (0n/Off) och att ingång 4 har löst larm. 16 9
