1 GSM-A U1 U2 E + - INSTALATION Hellmertz Elektronik AB Sjötorpsvägen 8 Box 5 S Tygelsjö E-Post Info@Hellmertz.se Tel: Fax: Preliminär! Version: 3.00 Datum: 4 okt 2000 Utskriven: 3 jan

2 Innehåll Allmänt 3 Installation Placering 4 Inkoppling 6 Anslutningar (A4 modul) 8 Indikeringar (A4 modul) 10 Anslutningar (GSM modul) 12 Montering SIM-kort 14 Aktivering 16 Tillbehör 18 Tekniska data 19 Allmänt Larmsändare Den för GSM-nätet anpassade integrerade larmsändaren kan skicka larmmeddelande till mottagare enligt följande format: SOS Transport - Med/Utan GPS-position SMS - Textmeddelande till annan mobiltelefon (även som , Fax, Minicall text samt Mobitex). DTMF - Till Minicall numerik Larmsändaren har fyra kanaler som fritt kan programmeras att överföra kombinationer av ovanstående format. För att aktivera larmsändaren krävs en slutning på någon larmingång under minst en sekund. Fjärrstyrning Som tillbehör finns en relämodul med 4 växlande reläkontakter. Dessa kan styras genom att sända ett SMS till GSM-A4 GPS positionering Som tillbehör finns en GPS-modul för satellitpositionering. Krav! Själva programmeringen göres på Sim-kortet, och kan utföras med de flesta mobiltelefoner. Vad som krävs är att kunna skriva och radera telefonnummerregistret, likaså att skriva och spara SMS/Text meddelande. De specialtecken som behövs är kommatecken och utropstecken. Programmering överföres sedan till GSM-A4 modulen. (Se avsnitt Montering av Sim-kort ) 2

3 Installation Utrustningens placering 30 mm Antenn Antennen bör monteras minst en meter från utrustningen. Kabeln bör dock inte vara mer ca. 3 meter lång. Montering Gör hål för fästskruvar enligt figur. 117 mm 102 mm 79 mm 3.1 mm 22 mm 153 mm 4.1 mm 64 mm ERICSSON 56 mm 77 mm 3

4 Inkoppling och driftsättning. 1. Anslut antennen till kontakten på GSM-telefonen 2. Anslut de ingångar på larmsändaren som skall användas. (Slutning till minus för aktivering) 3. Programmera SIM-kortet som skall användas i överföringen enligt programmeringsanvisningen. 4. Placera SIM-kortet i sin hållare i överföringens GSM-telefon. 5. Anslut matningsspänningen. 6. Prova olika placeringar av antennen så att bästa mottagningsförhållande erhålles. 7. Skicka provlarm från samtliga ingångar och kontrollera att mottagaren erhåller önskat larmmeddelande. Under denna lucka Finns SIM-kortshållaren U1 U2 E VDC Modularkontakt för GSM-modul Modularkontakt Spänningsanslutning ERICSSON Antennanslutning (SMA 50 Ohm) 4

5 Anslutningar (A4 modul) Flatkabel anslutning för relämodul. Seriekanal (RS232) Anslutningar L1, L2, L3, L4 Kanaler för larmsändaren. Skall för aktivering ha en slutning mot minus under minst en sekund. E Enable-ingång. Genom att lägga en minus på denna anslutning blockeras larmsändarens 4 kanaler att sända larm U1 U2 Felutgång. Ger minus max 50 ma vid de typer av fel som indikeras på felindikering. Utgång. Ger minus max 50 ma, kan styras med SMS U1 U2 E + - +, - Anslutning för matningsspänning 12 V DC Modularkontakt för anslutning av Gsm modul. 2 1 Anslutning för mikrofon Stift 1-2 byglas för inkoppling av sparläge Stift 2-3 byglas ca 1 sek, för överföring av information från Simkortet till GSM-A4. (Gul indikering lyser ca 1 minut) Seriekanal Anslutning för ex. GPS. (RS232 TX/RX) 5

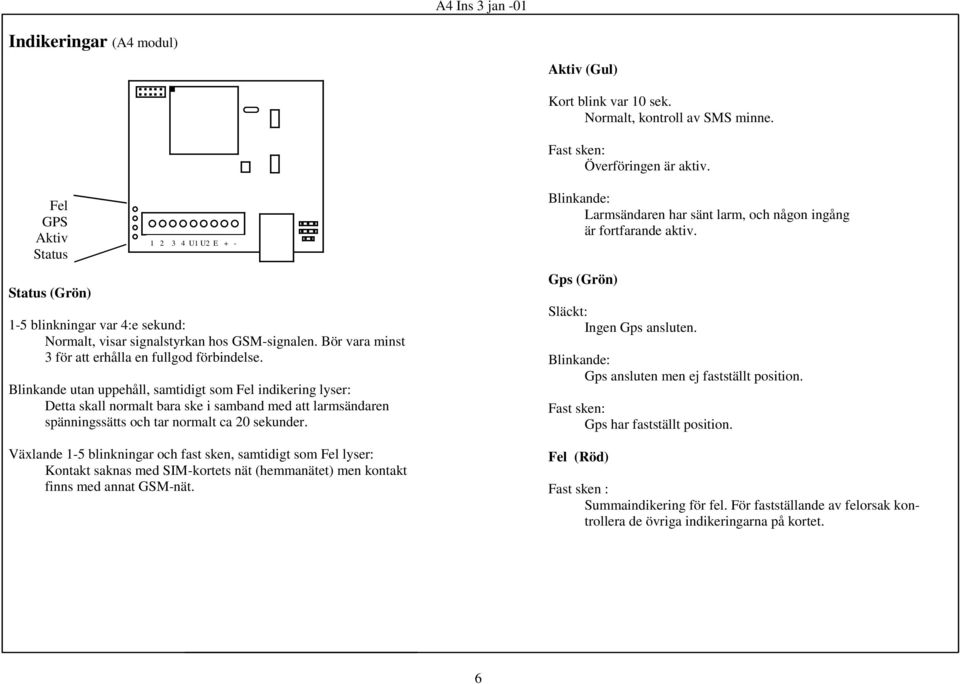

6 Indikeringar (A4 modul) Aktiv (Gul) Kort blink var 10 sek. Normalt, kontroll av SMS minne. Fast sken: Överföringen är aktiv. Fel GPS Aktiv Status Status (Grön) U1 U2 E blinkningar var 4:e sekund: Normalt, visar signalstyrkan hos GSM-signalen. Bör vara minst 3 för att erhålla en fullgod förbindelse. Blinkande utan uppehåll, samtidigt som Fel indikering lyser: Detta skall normalt bara ske i samband med att larmsändaren spänningssätts och tar normalt ca 20 sekunder. Växlande 1-5 blinkningar och fast sken, samtidigt som Fel lyser: Kontakt saknas med SIM-kortets nät (hemmanätet) men kontakt finns med annat GSM-nät. Blinkande: Larmsändaren har sänt larm, och någon ingång är fortfarande aktiv. Gps (Grön) Släckt: Ingen Gps ansluten. Blinkande: Gps ansluten men ej fastställt position. Fast sken: Gps har fastställt position. Fel (Röd) Fast sken : Summaindikering för fel. För fastställande av felorsak kontrollera de övriga indikeringarna på kortet. 6

7 Anslutningar (GSM Modulen) Simkort Under denna lucka Finns SIM-kortshållaren Spänningsanslutning Indikeringslampa Storlek: Litet Simkort Indikeringslampans funktioner Släckt: Ingen spänning eller inget Gsm-nät. Snabb blink: Inkommande SMS eller samtal. ERICSSON Långsam blink: Modulen ansluten till ett Gsm-nät. Antennanslutningen Sma kontakt 50 Ohm. Antenn anslutning (SMA 50 Ohm) Spänningsanslutning Drivspänning: volt likspänning. 7

8 Montering av SIM-kort i GSM-telefonen 1. Bryt drivspänningen. Vid redan driftsatt anläggning kan kontakten för GSM-telefonens spänningsanslutning lossas, för att på så sätt inte behöva bryta växelspänningsmatningen. 2. Öppna och ta bort skyddsluckan på telefonen. 3. Fäll upp SIM-kortshållaren och placera SIM-kortet med den avfasade hörnan i enlighet med sockeln, och sidan med kontakterna så att denna hamnar mot kontakterna i hållaren. 4. Fäll ned hållaren och för den i sidled så att den låses. Stift 2-3 byglas vid överföring av information från Simkortet till GSM-A4. (Gul indikering lyser ca 1 minut) Sätt tillbaka skyddsluckan på sin plats. 6. Anslut matningsspänningen. 7. Överför informationen från Sim-kortet till GSM-A4 modulen genom att bygla stift 2-3 ca 2 sekunder U1 U2 E Skicka provlarm från samtliga ingångar som används. Under denna lucka Finns SIM-kortshållaren Spännings anslutning ERICSSON 8

9 Aktivering Varje funktion på larmsändaren har ett eget namn i telefonregistret. tillsammans med detta finns beskrivning av vad som sker när respektive funktion är aktiv. Programmeringen göres i block om sex tecken som avslutas med #. Man kan under varje namn lagra maximalt 3 block. Genom detta kan då en kanal aktiveras att förmedla larmmeddelande både till larmcentral, till mobiltelefon (SMS) och Minicall. Observera att numret till meddelandecentralen, måste vara programmerat på Sim-kortet, för att text-meddelande skall kunna sändas från larmsändaren. Detta programmeras med en mobiltelefon. Kanaler/Ingångar L1-L4 Aktiveras av en slutning med mer än en sekunds varaktighet till minus. 9

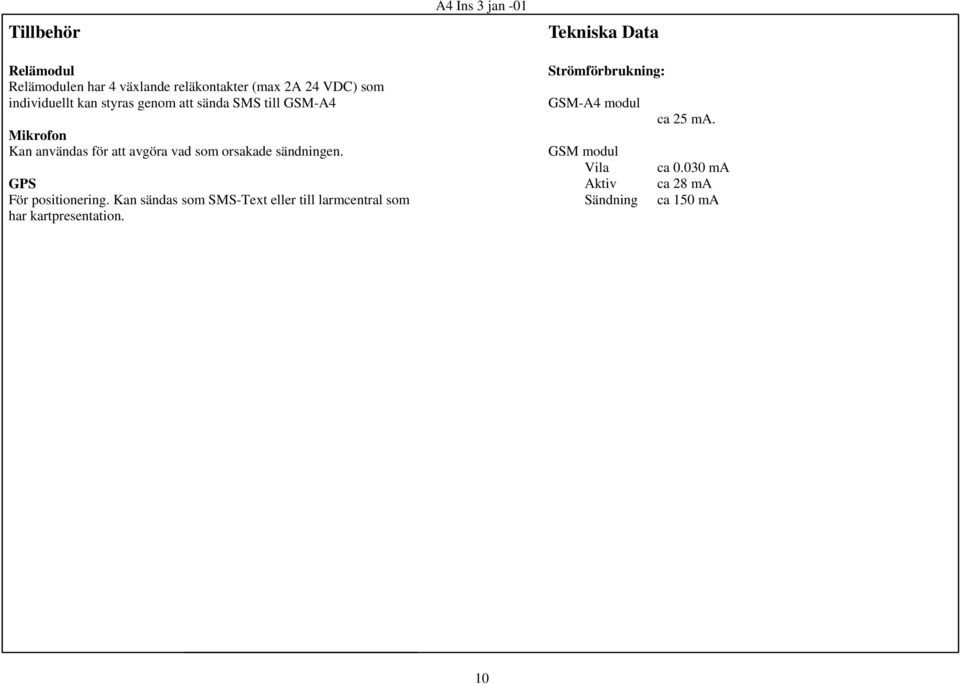

10 Tillbehör Relämodul Relämodulen har 4 växlande reläkontakter (max 2A 24 VDC) som individuellt kan styras genom att sända SMS till GSM-A4 Mikrofon Kan användas för att avgöra vad som orsakade sändningen. GPS För positionering. Kan sändas som SMS-Text eller till larmcentral som har kartpresentation. Tekniska Data Strömförbrukning: GSM-A4 modul ca 25 ma. GSM modul Vila ca ma Aktiv ca 28 ma Sändning ca 150 ma 10
