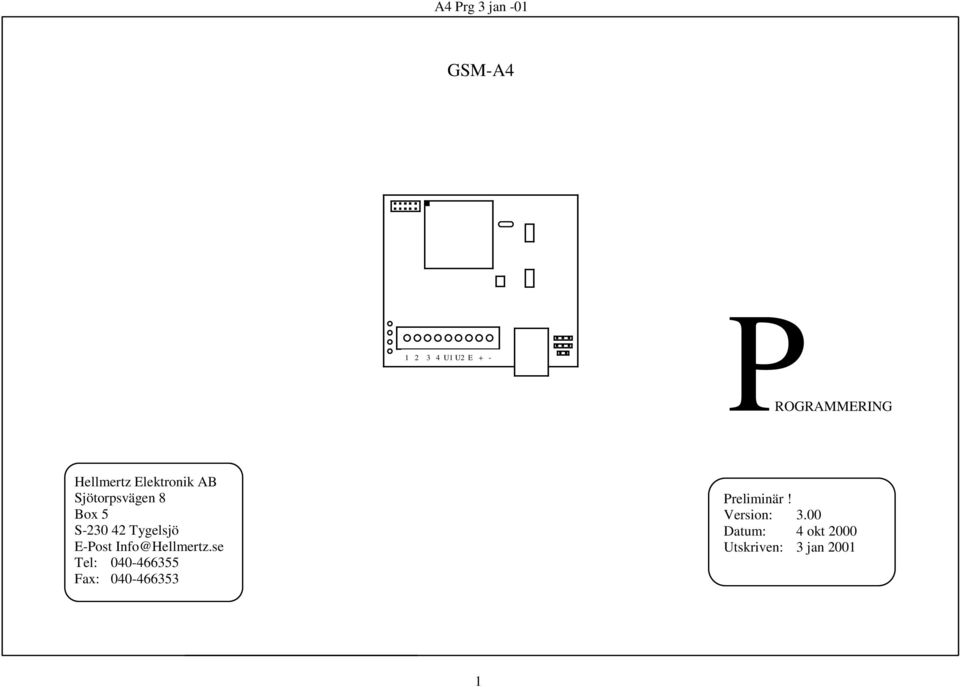

1 GSM-A U1 U2 E + - PROGRAMMERING Hellmertz Elektronik AB Sjötorpsvägen 8 Box 5 S Tygelsjö E-Post Info@Hellmertz.se Tel: Fax: Preliminär! Version: 3.00 Datum: 4 okt 2000 Utskriven: 3 jan

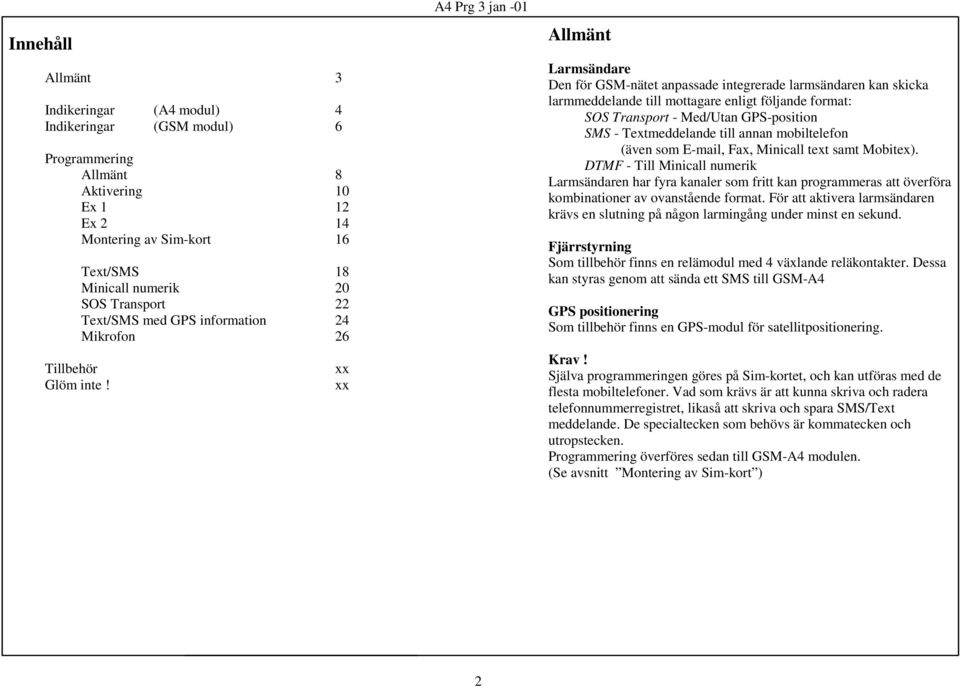

2 Innehåll Allmänt 3 Indikeringar (A4 modul) 4 Indikeringar (GSM modul) 6 Programmering Allmänt 8 Aktivering 10 Ex 1 12 Ex 2 14 Montering av Sim-kort 16 Tillbehör Glöm inte! Text/SMS 18 Minicall numerik 20 SOS Transport 22 Text/SMS med GPS information 24 Mikrofon 26 xx xx Allmänt Larmsändare Den för GSM-nätet anpassade integrerade larmsändaren kan skicka larmmeddelande till mottagare enligt följande format: SOS Transport - Med/Utan GPS-position SMS - Textmeddelande till annan mobiltelefon (även som , Fax, Minicall text samt Mobitex). DTMF - Till Minicall numerik Larmsändaren har fyra kanaler som fritt kan programmeras att överföra kombinationer av ovanstående format. För att aktivera larmsändaren krävs en slutning på någon larmingång under minst en sekund. Fjärrstyrning Som tillbehör finns en relämodul med 4 växlande reläkontakter. Dessa kan styras genom att sända ett SMS till GSM-A4 GPS positionering Som tillbehör finns en GPS-modul för satellitpositionering. Krav! Själva programmeringen göres på Sim-kortet, och kan utföras med de flesta mobiltelefoner. Vad som krävs är att kunna skriva och radera telefonnummerregistret, likaså att skriva och spara SMS/Text meddelande. De specialtecken som behövs är kommatecken och utropstecken. Programmering överföres sedan till GSM-A4 modulen. (Se avsnitt Montering av Sim-kort ) 2

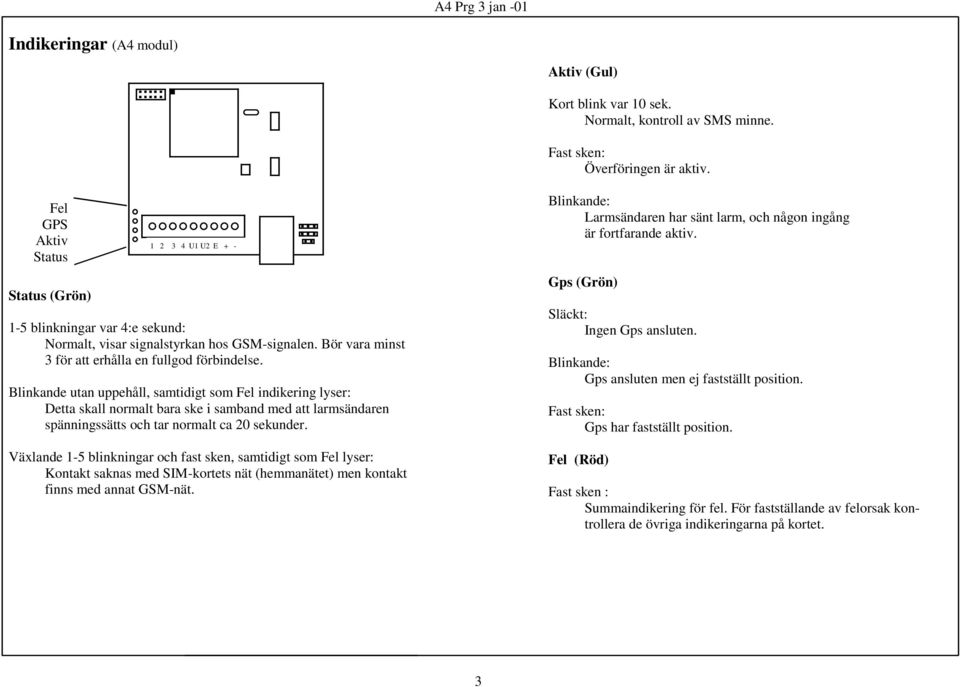

3 Indikeringar (A4 modul) Aktiv (Gul) Kort blink var 10 sek. Normalt, kontroll av SMS minne. Fast sken: Överföringen är aktiv. Fel GPS Aktiv Status Status (Grön) U1 U2 E blinkningar var 4:e sekund: Normalt, visar signalstyrkan hos GSM-signalen. Bör vara minst 3 för att erhålla en fullgod förbindelse. Blinkande utan uppehåll, samtidigt som Fel indikering lyser: Detta skall normalt bara ske i samband med att larmsändaren spänningssätts och tar normalt ca 20 sekunder. Växlande 1-5 blinkningar och fast sken, samtidigt som Fel lyser: Kontakt saknas med SIM-kortets nät (hemmanätet) men kontakt finns med annat GSM-nät. Blinkande: Larmsändaren har sänt larm, och någon ingång är fortfarande aktiv. Gps (Grön) Släckt: Ingen Gps ansluten. Blinkande: Gps ansluten men ej fastställt position. Fast sken: Gps har fastställt position. Fel (Röd) Fast sken : Summaindikering för fel. För fastställande av felorsak kontrollera de övriga indikeringarna på kortet. 3

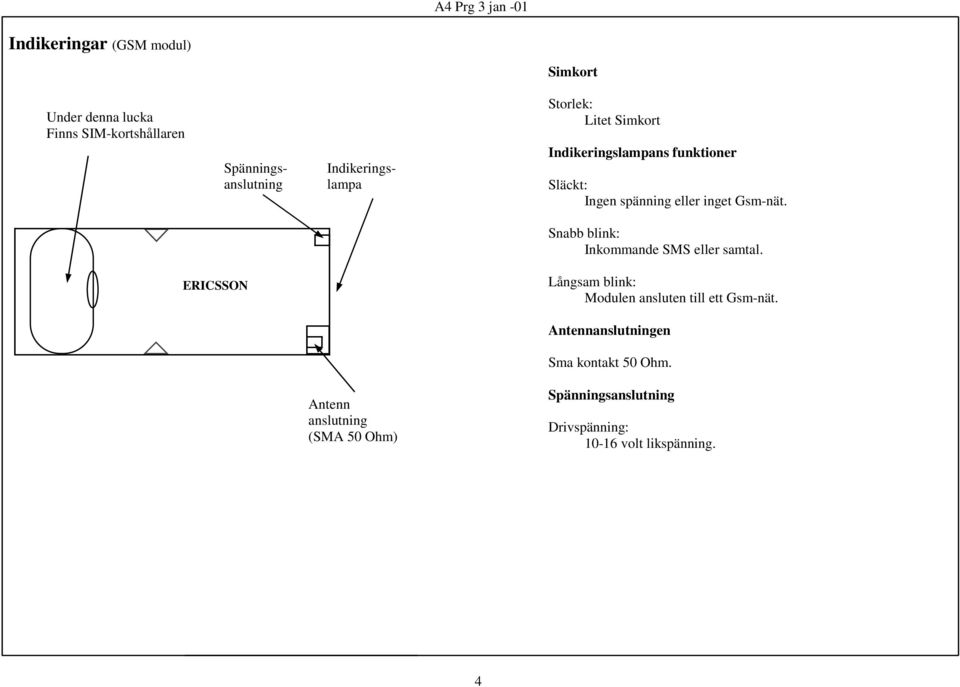

4 Indikeringar (GSM modul) Simkort Under denna lucka Finns SIM-kortshållaren Spänningsanslutning Indikeringslampa Storlek: Litet Simkort Indikeringslampans funktioner Släckt: Ingen spänning eller inget Gsm-nät. Snabb blink: Inkommande SMS eller samtal. ERICSSON Långsam blink: Modulen ansluten till ett Gsm-nät. Antennanslutningen Sma kontakt 50 Ohm. Antenn anslutning (SMA 50 Ohm) Spänningsanslutning Drivspänning: volt likspänning. 4

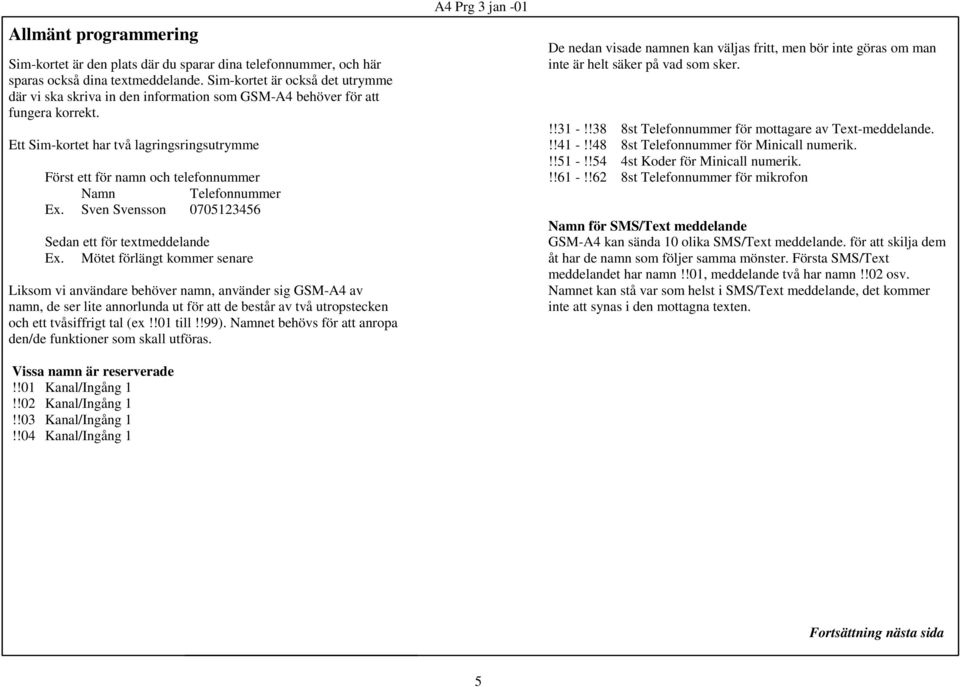

5 Allmänt programmering Sim-kortet är den plats där du sparar dina telefonnummer, och här sparas också dina textmeddelande. Sim-kortet är också det utrymme där vi ska skriva in den information som GSM-A4 behöver för att fungera korrekt. Ett Sim-kortet har två lagringsringsutrymme Först ett för namn och telefonnummer Namn Telefonnummer Ex. Sven Svensson Sedan ett för textmeddelande Ex. Mötet förlängt kommer senare Liksom vi användare behöver namn, använder sig GSM-A4 av namn, de ser lite annorlunda ut för att de består av två utropstecken och ett tvåsiffrigt tal (ex!!01 till!!99). Namnet behövs för att anropa den/de funktioner som skall utföras. Vissa namn är reserverade!!01 Kanal/Ingång 1!!02 Kanal/Ingång 1!!03 Kanal/Ingång 1!!04 Kanal/Ingång 1 De nedan visade namnen kan väljas fritt, men bör inte göras om man inte är helt säker på vad som sker.!!31 -!!38 8st Telefonnummer för mottagare av Text-meddelande.!!41 -!!48 8st Telefonnummer för Minicall numerik.!!51 -!!54 4st Koder för Minicall numerik.!!61 -!!62 8st Telefonnummer för mikrofon Namn för SMS/Text meddelande GSM-A4 kan sända 10 olika SMS/Text meddelande. för att skilja dem åt har de namn som följer samma mönster. Första SMS/Text meddelandet har namn!!01, meddelande två har namn!!02 osv. Namnet kan stå var som helst i SMS/Text meddelande, det kommer inte att synas i den mottagna texten. Fortsättning nästa sida 5

6 Allmänt programmering (Fortsättning) Funktioner Funktioner som finns för närvarande är 00 Mikrofon 02 SMS/Text. 03 Minicall numerik 10 SOS Transport med/utan GPS-position. 11 SMS/Text med GPS-position. Sätta samman funktioner Varje sätt att aktivera larmsändaren har som vi sett ett eget namn. Tillsammans med detta finns en funktionen om vad som ska ske vid aktivering. Funktionens programmering göres i block om sex tecken som avslutas med #. Man kan till varje aktivering lagra maximalt 3 block. Genom detta kan det då när en kanal aktiveras förmedlas larmmeddelande både till, exempelvis larmcentral, mobiltelefon och Minicall. Observera Att numret till meddelandecentralen måste vara programmerat på Simkortet, för att SMS/Text meddelande skall kunna sändas från larmsändaren. Detta programmeras med en mobiltelefon. Att Pin-koden till SIM-kortet måste av-aktiveras eller låsas upp. 6

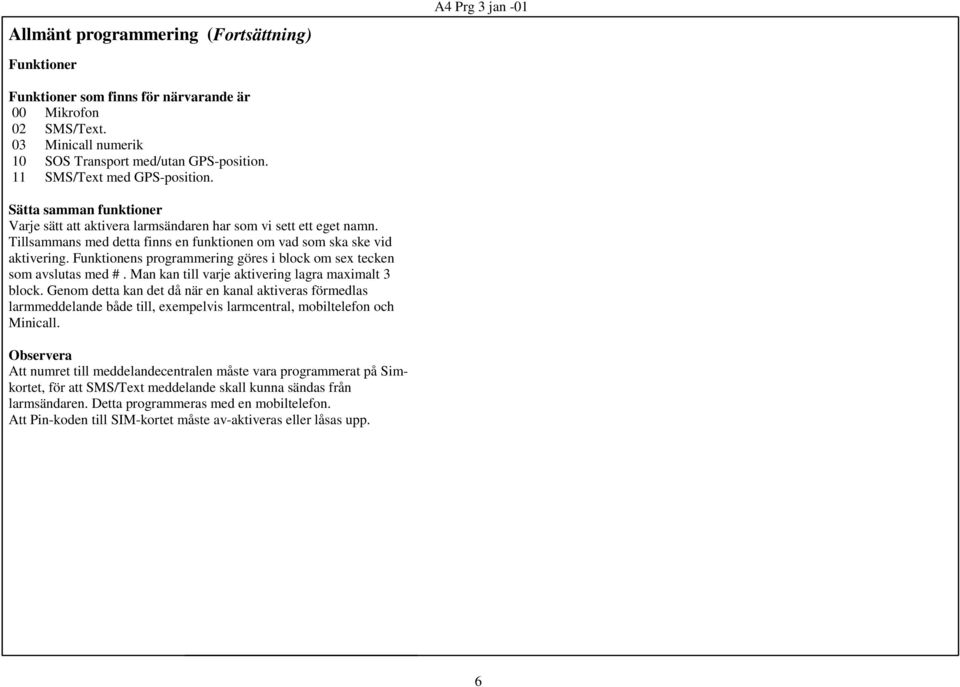

7 Programexempel 1 1. Ringa upp din egen mobiltelefon och sända två tonstötar Aktivering av Kanal 1!!01 Funktion Prov/Privat 00 Mottagare Ditt eget mobilnummer Prov/Privat Program beskrivning Namn fält Nummer fält!! # 2. Glöm inte det som står på sista sidan. 3. I mobiltelefonen, välj meny för att skriva in Namn/Telefonnummer. Där namnet skall var skriv in!!01 (två st utropstecken och noll ett). Där telefonnumret skall vara skriv in #. 4. Gå nu vidare och som nästa namn skriv in!!61, (två utropstecken och sex ett). Där telefonnumret skall var skriver du in ditt eget mobilnummer. Ditt Sim-kort ser nu ut så här, Namn Nummer!! #!!61 Ditt mobilnummer Följande sker: Namn!!01 är ett reserverat namn och betyder aktivering av kanal 1. De två första siffrorna som finns istället för ett telefonnummer betyder funktion 00 som är Prov. Nästa två siffror betyder att listan, med max 8 st telefonnummer som skall ringas börjar, på 61 (!!61). De två sista siffrorna är för lista med koder/meddelande, de används inte i detta provet. Se figuren nästa sida!!!01 Aktivering av kanal 1 Funktionen är Prov/Privat Namn fält Lista med 1 nummer. Nummer fält #!!61 Ditt mobilnummer Blockslut. Denna position sättes till 00. 7

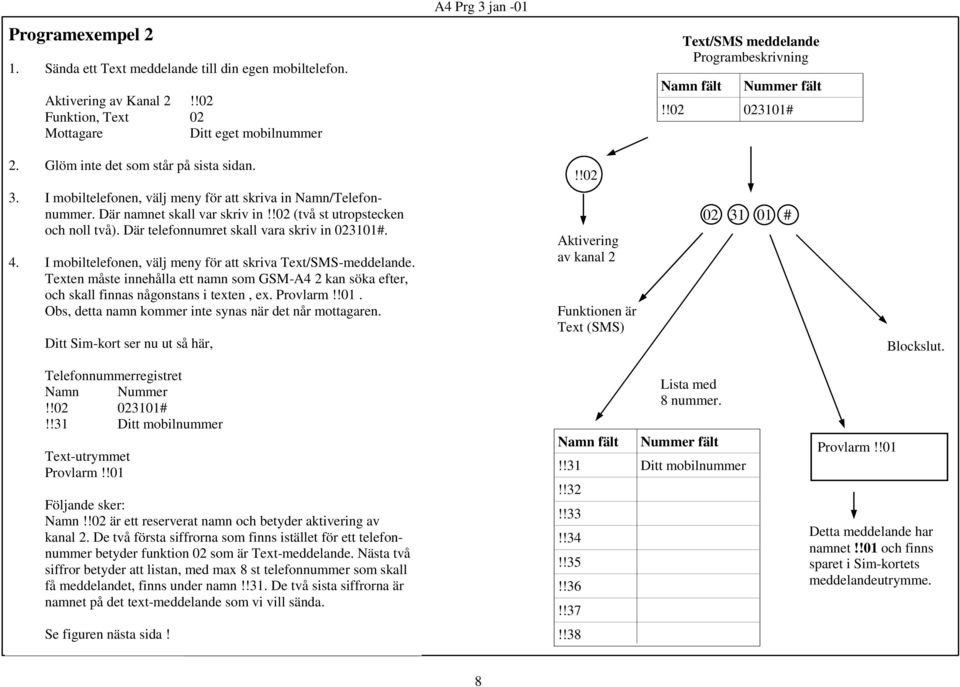

8 Programexempel 2 1. Sända ett Text meddelande till din egen mobiltelefon. Aktivering av Kanal 2!!02 Funktion, Text 02 Mottagare Ditt eget mobilnummer Text/SMS meddelande Programbeskrivning Namn fält Nummer fält!! # 2. Glöm inte det som står på sista sidan.!!02 3. I mobiltelefonen, välj meny för att skriva in Namn/Telefonnummer. Där namnet skall var skriv in!!02 (två st utropstecken och noll två). Där telefonnumret skall vara skriv in #. 4. I mobiltelefonen, välj meny för att skriva Text/SMS-meddelande. Texten måste innehålla ett namn som GSM-A4 2 kan söka efter, och skall finnas någonstans i texten, ex. Provlarm!!01. Obs, detta namn kommer inte synas när det når mottagaren. Ditt Sim-kort ser nu ut så här, Aktivering av kanal 2 Funktionen är Text (SMS) # Blockslut. Telefonnummerregistret Namn Nummer!! #!!31 Ditt mobilnummer Text-utrymmet Provlarm!!01 Följande sker: Namn!!02 är ett reserverat namn och betyder aktivering av kanal 2. De två första siffrorna som finns istället för ett telefonnummer betyder funktion 02 som är Text-meddelande. Nästa två siffror betyder att listan, med max 8 st telefonnummer som skall få meddelandet, finns under namn!!31. De två sista siffrorna är namnet på det text-meddelande som vi vill sända. Se figuren nästa sida! Namn fält Lista med 8 nummer. Nummer fält!!31 Ditt mobilnummer!!32!!33!!34!!35!!36!!37!!38 Provlarm!!01 Detta meddelande har namnet!!01 och finns sparet i Sim-kortets meddelandeutrymme. 8

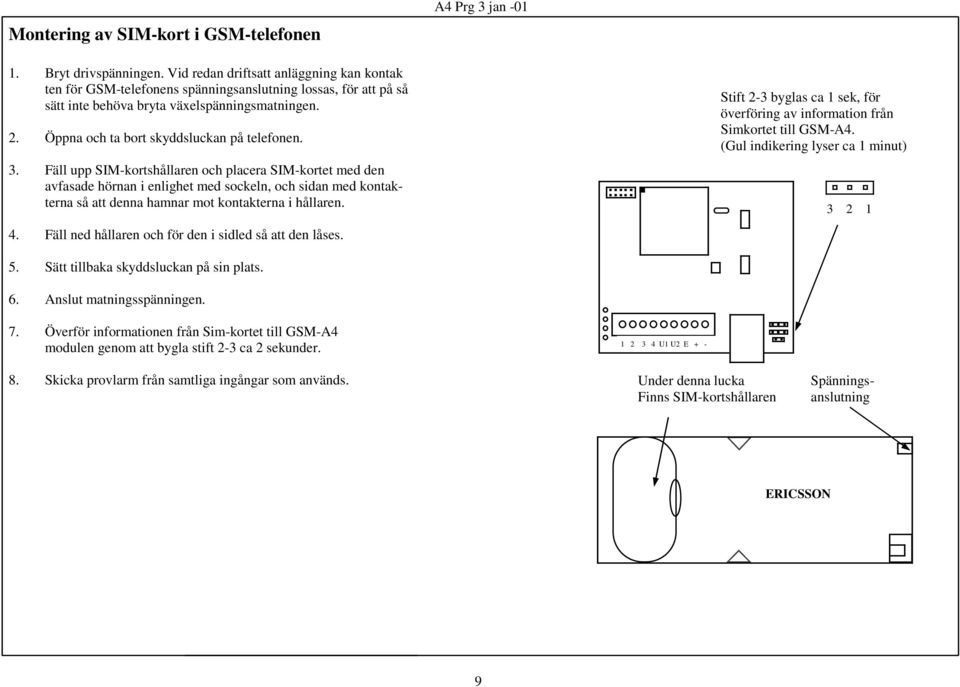

9 Montering av SIM-kort i GSM-telefonen 1. Bryt drivspänningen. Vid redan driftsatt anläggning kan kontak ten för GSM-telefonens spänningsanslutning lossas, för att på så sätt inte behöva bryta växelspänningsmatningen. 2. Öppna och ta bort skyddsluckan på telefonen. 3. Fäll upp SIM-kortshållaren och placera SIM-kortet med den avfasade hörnan i enlighet med sockeln, och sidan med kontakterna så att denna hamnar mot kontakterna i hållaren. 4. Fäll ned hållaren och för den i sidled så att den låses. Stift 2-3 byglas ca 1 sek, för överföring av information från Simkortet till GSM-A4. (Gul indikering lyser ca 1 minut) Sätt tillbaka skyddsluckan på sin plats. 6. Anslut matningsspänningen. 7. Överför informationen från Sim-kortet till GSM-A4 modulen genom att bygla stift 2-3 ca 2 sekunder U1 U2 E Skicka provlarm från samtliga ingångar som används. Under denna lucka Finns SIM-kortshållaren Spänningsanslutning ERICSSON 9

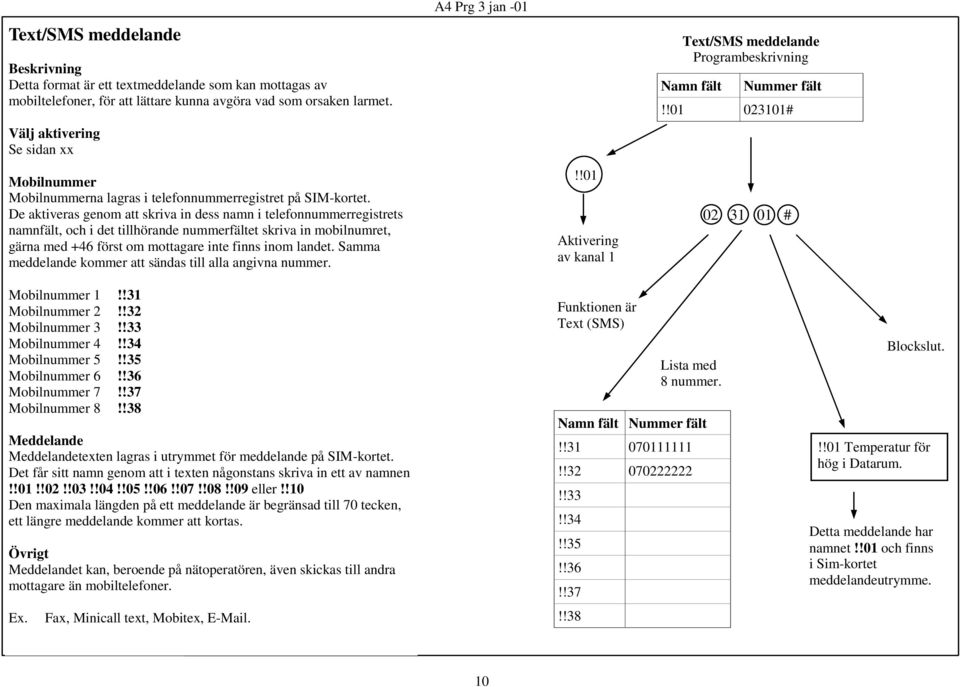

10 Text/SMS meddelande Beskrivning Detta format är ett textmeddelande som kan mottagas av mobiltelefoner, för att lättare kunna avgöra vad som orsaken larmet. Välj aktivering Se sidan xx Mobilnummer Mobilnummerna lagras i telefonnummerregistret på SIM-kortet. De aktiveras genom att skriva in dess namn i telefonnummerregistrets namnfält, och i det tillhörande nummerfältet skriva in mobilnumret, gärna med +46 först om mottagare inte finns inom landet. Samma meddelande kommer att sändas till alla angivna nummer.!!01 Aktivering av kanal 1 Text/SMS meddelande Programbeskrivning Namn fält Nummer fält!! # # Mobilnummer 1!!31 Mobilnummer 2!!32 Mobilnummer 3!!33 Mobilnummer 4!!34 Mobilnummer 5!!35 Mobilnummer 6!!36 Mobilnummer 7!!37 Mobilnummer 8!!38 Meddelande Meddelandetexten lagras i utrymmet för meddelande på SIM-kortet. Det får sitt namn genom att i texten någonstans skriva in ett av namnen!!01!!02!!03!!04!!05!!06!!07!!08!!09 eller!!10 Den maximala längden på ett meddelande är begränsad till 70 tecken, ett längre meddelande kommer att kortas. Övrigt Meddelandet kan, beroende på nätoperatören, även skickas till andra mottagare än mobiltelefoner. Ex. Fax, Minicall text, Mobitex, . Funktionen är Text (SMS) Lista med 8 nummer. Namn fält Nummer fält!! !! !!33!!34!!35!!36!!37!!38 Blockslut.!!01 Temperatur för hög i Datarum. Detta meddelande har namnet!!01 och finns i Sim-kortet meddelandeutrymme. 10

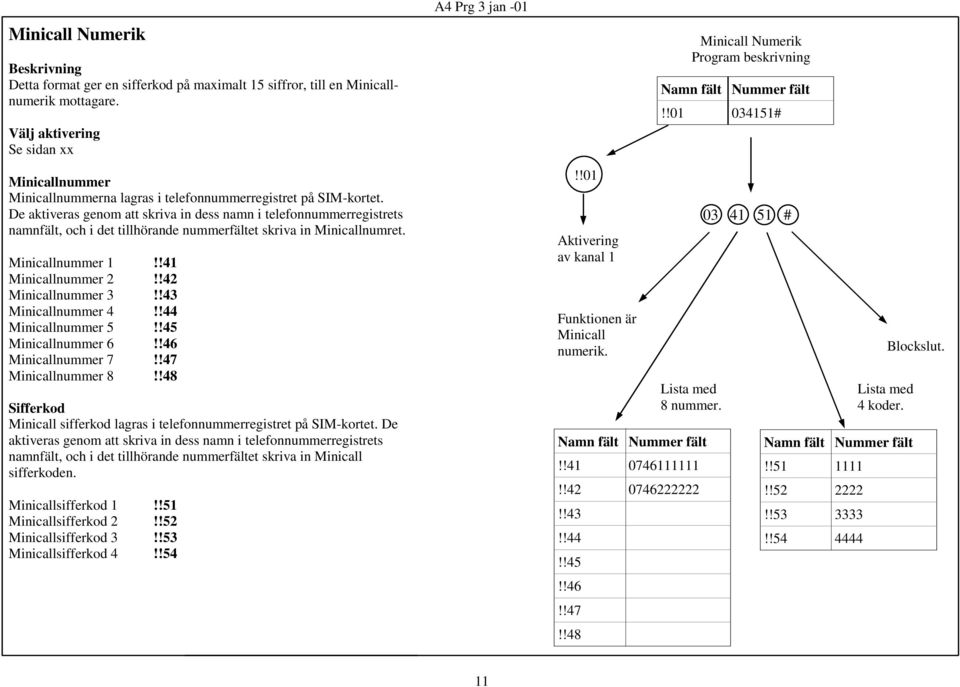

11 Minicall Numerik Beskrivning Detta format ger en sifferkod på maximalt 15 siffror, till en Minicallnumerik mottagare. Välj aktivering Se sidan xx Minicallnummer Minicallnummerna lagras i telefonnummerregistret på SIM-kortet. De aktiveras genom att skriva in dess namn i telefonnummerregistrets namnfält, och i det tillhörande nummerfältet skriva in Minicallnumret. Minicallnummer 1!!41 Minicallnummer 2!!42 Minicallnummer 3!!43 Minicallnummer 4!!44 Minicallnummer 5!!45 Minicallnummer 6!!46 Minicallnummer 7!!47 Minicallnummer 8!!48 Sifferkod Minicall sifferkod lagras i telefonnummerregistret på SIM-kortet. De aktiveras genom att skriva in dess namn i telefonnummerregistrets namnfält, och i det tillhörande nummerfältet skriva in Minicall sifferkoden. Minicallsifferkod 1!!51 Minicallsifferkod 2!!52 Minicallsifferkod 3!!53 Minicallsifferkod 4!!54!!01 Aktivering av kanal 1 Funktionen är Minicall numerik. Minicall Numerik Program beskrivning Namn fält Nummer fält!! # Lista med 8 nummer. Namn fält Nummer fält!! !! !!43!!44!!45!!46!!47!! # Lista med 4 koder. Namn fält Nummer fält!! !! !! !! Blockslut. 11

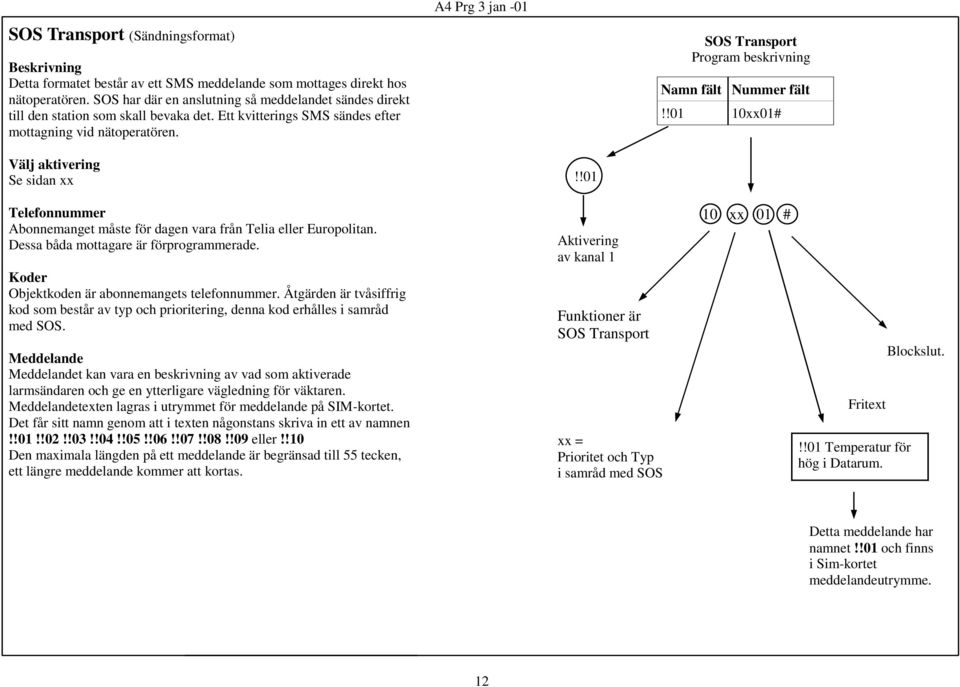

12 SOS Transport (Sändningsformat) Beskrivning Detta formatet består av ett SMS meddelande som mottages direkt hos nätoperatören. SOS har där en anslutning så meddelandet sändes direkt till den station som skall bevaka det. Ett kvitterings SMS sändes efter mottagning vid nätoperatören. SOS Transport Program beskrivning Namn fält Nummer fält!!01 10xx01# Välj aktivering Se sidan xx Telefonnummer Abonnemanget måste för dagen vara från Telia eller Europolitan. Dessa båda mottagare är förprogrammerade. Koder Objektkoden är abonnemangets telefonnummer. Åtgärden är tvåsiffrig kod som består av typ och prioritering, denna kod erhålles i samråd med SOS. Meddelande Meddelandet kan vara en beskrivning av vad som aktiverade larmsändaren och ge en ytterligare vägledning för väktaren. Meddelandetexten lagras i utrymmet för meddelande på SIM-kortet. Det får sitt namn genom att i texten någonstans skriva in ett av namnen!!01!!02!!03!!04!!05!!06!!07!!08!!09 eller!!10 Den maximala längden på ett meddelande är begränsad till 55 tecken, ett längre meddelande kommer att kortas.!!01 Aktivering av kanal 1 Funktioner är SOS Transport xx = Prioritet och Typ i samråd med SOS 10 xx 01 # Fritext!!01 Temperatur för hög i Datarum. Blockslut. Detta meddelande har namnet!!01 och finns i Sim-kortet meddelandeutrymme. 12

13 Text/SMS meddelande med GPS information Beskrivning Detta formatet är ett SMS/Text meddelande som innehåller positionen i form av longitud/latitud. Larmsändaren måste utrustas med en GPSmodul. Välj aktivering Se sidan xx Mobilnummer Mobilnummerna lagras i telefonnummerregistret på SIM-kortet. De aktiveras genom att skriva in dess namn i telefonnummerregistrets namnfält, och i det tillhörande nummerfältet skriva in mobilnumret, gärna med +46 först om mottagare inte finns inom landet. Samma meddelande kommer att sändas till alla angivna nummer. Mobilnummer 1!!31 Mobilnummer 2!!32 Mobilnummer 3!!33 Mobilnummer 4!!34 Mobilnummer 5!!35 Mobilnummer 6!!36 Mobilnummer 7!!37 Mobilnummer 8!!38 Meddelande Meddelandetexten lagras i utrymmet för meddelande på SIM-kortet. Det får sitt namn genom att i texten någonstans skriva in ett av namnen!!01!!02!!03!!04!!05!!06!!07!!08!!09 eller!!10 Den maximala längden på ett meddelande är begränsad till 70 tecken, ett längre meddelande kommer att kortas.!!01 Aktivering av kanal 1 Funktionen är Text (SMS) med GPS information Text/SMS meddelande med GPS information Programbeskrivning Namn fält Lista med 8 nummer. Namn fält Nummer fäl!! !! !!33!!34!!35!!36!!37!!38 Nummer fält!! # #!!01 Inbrott arbetsbod. Blockslut. Detta meddelande har namnet!!01 och finns i Sim-kortet meddelandeutrymme. 13

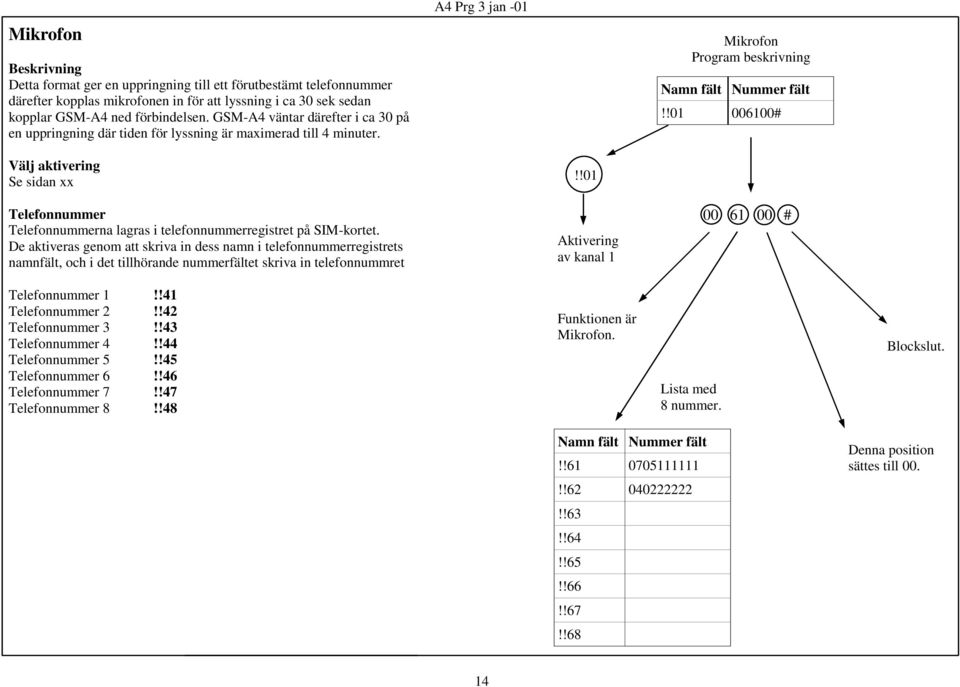

14 Mikrofon Beskrivning Detta format ger en uppringning till ett förutbestämt telefonnummer därefter kopplas mikrofonen in för att lyssning i ca 30 sek sedan kopplar GSM-A4 ned förbindelsen. GSM-A4 väntar därefter i ca 30 på en uppringning där tiden för lyssning är maximerad till 4 minuter. Mikrofon Program beskrivning Namn fält Nummer fält!! # Välj aktivering Se sidan xx!!01 Telefonnummer Telefonnummerna lagras i telefonnummerregistret på SIM-kortet. De aktiveras genom att skriva in dess namn i telefonnummerregistrets namnfält, och i det tillhörande nummerfältet skriva in telefonnummret Aktivering av kanal # Telefonnummer 1!!41 Telefonnummer 2!!42 Telefonnummer 3!!43 Telefonnummer 4!!44 Telefonnummer 5!!45 Telefonnummer 6!!46 Telefonnummer 7!!47 Telefonnummer 8!!48 Funktionen är Mikrofon. Lista med 8 nummer. Blockslut. Namn fält Nummer fält!! !! !!63!!64!!65!!66!!67!!68 Denna position sättes till

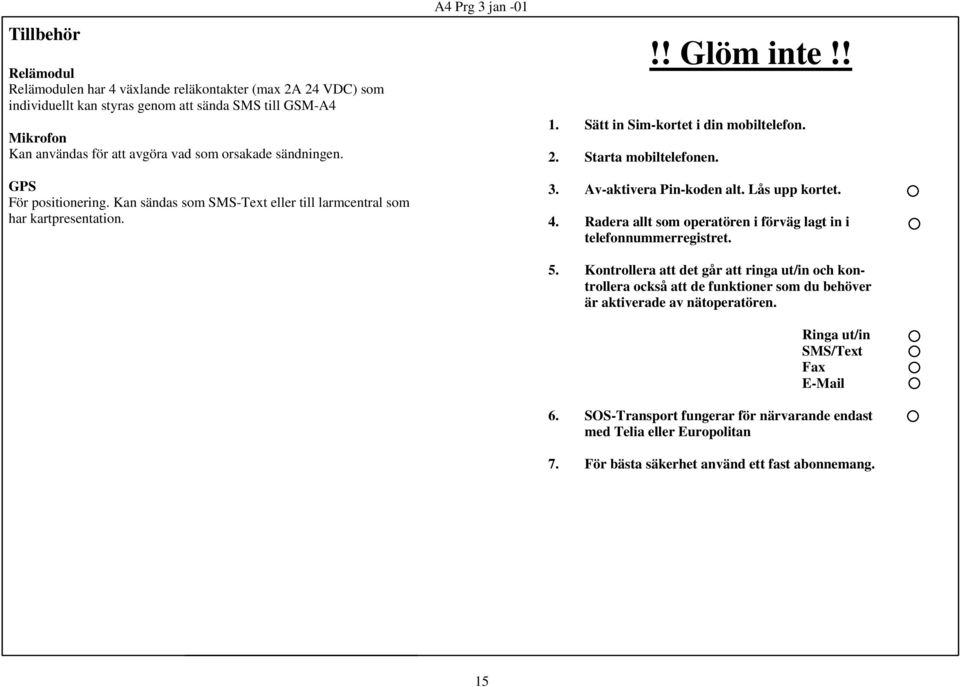

15 Tillbehör Relämodul Relämodulen har 4 växlande reläkontakter (max 2A 24 VDC) som individuellt kan styras genom att sända SMS till GSM-A4 Mikrofon Kan användas för att avgöra vad som orsakade sändningen. GPS För positionering. Kan sändas som SMS-Text eller till larmcentral som har kartpresentation. 1. Sätt in Sim-kortet i din mobiltelefon. 2. Starta mobiltelefonen.!! Glöm inte!! 3. Av-aktivera Pin-koden alt. Lås upp kortet. 4. Radera allt som operatören i förväg lagt in i telefonnummerregistret. 5. Kontrollera att det går att ringa ut/in och kontrollera också att de funktioner som du behöver är aktiverade av nätoperatören. Ringa ut/in SMS/Text Fax 6. SOS-Transport fungerar för närvarande endast med Telia eller Europolitan 7. För bästa säkerhet använd ett fast abonnemang. 15
